人教版九年级物理第十九章生活用电 章末复习练习题(含答案)
物理第十九章生活用电章末复习一、单选题
1．下列说法错误的是（）
A．我国家庭电路的电压是220V
B．一节干电池的电压是1.5V
C．经验表明36V的电压对人体才是安全的
D．家庭电路中的触事故通常都是人体直接或间接接触火线所造成的
2．下列对生活用电常识的认识中，正确的是（）
A．输电线进用户后应先接电能表
B．三脚插头的用电器也可插入两孔插座中使用
C．空气开关跳闸后，应立即合上
D．使用测电笔时，手不要接触笔尾金属体，以免触电
3．家庭电路中，电能表、总开关、保险盒按进户的连接顺序正确的是（）A．电能表﹣﹣保险盒﹣﹣总开关
B．总开关﹣﹣电能表﹣﹣保险盒
C．电能表﹣﹣总开关﹣﹣保险盒
D．保险盒﹣﹣总开关﹣﹣电能表
4．在家庭电路中，熔丝的主要作用是（）
A．保证电路的电压不变B．保证电路的电流不变
C．保护人体安全D．在电流超过规定值时自动切断电路
5．下列是关于安全用电的说法，正确的是（）
A．当遇到有人触电时，必须及时用手把人拉开
B．三孔插座中的接地线可以省去，不影响安全
C．新增家用电器时，总电流不能超过电能表和供电线路允许的最大值
D．家庭电路的保险丝熔断后，可用铜线代替
6．如图所示，使用测电笔的握笔方法正确的是（）
7．家庭电路中，能使测电笔氖管发光的电线是（）
A．火线B．零线C．地线D．以上三根线都能
8．如图描述的是生活中与电有关的现象，其中符合安全用电要求的是（）
9．小红家新买来一盏台灯，小红将插头插入插座后，闭合开关，结果台灯没有发光，而家里其他的用电器都可以正常工作，下列分析不正确的是（）
A．插头短路B．插头断路C．开关接触不良D．灯泡断路
10．下列做法中，符合安全用电要求的是（）
A．能用铜丝代替保险丝
B．发现有人触电时，立即用手把人拉开
C．只有低于220V的电压对人体才是安全的
D．使用试电笔时，手要与笔尾金属体接触
11．在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰．②开关里的两线头相碰③两孔插座中的两线头相碰，其中会引起电路中熔丝熔断的是（）
A．①②B．①③C．②③D．①②③
12．小宁设计了一种照明电路图，其设计要求：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光。
如图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是（）
13．教室内日光灯正常工作时的电压为________ V；研究表明，人体安全电压________ V．
14．在家庭电路中，当发生________故障或电路中用电器的________过大时，均可由于干路电流过大而导致空气开关“跳闸”．
15．高压触电主要有：________触电、________触电．
16．在家庭电路中火线与零线之间的电压为________V，生活中直接接触火线________(选填“一定”或“不一定”)就会发生触电事故。
当家庭电路中电流超过一定限度时，________会自动熔断，保护电路。
17．如图所示是一个三角插头，细致观察发现，标有“E”字母的插脚比其它两脚稍长一些．这样设计的好处是可以保证在插入和拔出插座时更安全，其中插入插座时更安全的原因是用电器的_______先与地线连接．L接线，N接线.
18．如图所示是使用验电笔判别火线零线时的图示．手要接触验电笔尾部的 ________部分，氖管发光时验电笔接触的是 ________线。
19．日常生活中所用的三线插座除了需要连接火线和零线外，还必须连接________线；在使用测电笔辨别火线时，手应________（填“接触”或“不接触”）笔尾部的金属电极．
20．在我国，家庭电路的电压是220V，零线和大地之间的电压是________V．为了安全起见，家用电器的金属外壳都必须可靠接地。
图中，用于接地的导线应该接在插座的________孔．
三、作图题
21．按家庭电路要求完成作图。
22.如图所示是家庭电路的一部分，请把带保险丝的三孔插座正确连入图中的家庭电路中。
23．在实验探究中，经常可以用同样的实验装置完成不同的探究课题。
如图所示，两电阻丝
串联在电路中，将其放入同样大小的烧瓶中，可以对瓶中液体加热。
现有如下课题：
A.探究导体电阻大小与材料是否有关
B.探究不同物质的吸热能力
C.探究通电导体产生的热量与电阻大小的关系
D.探究导体电阻大小与长度是否有关
⑴如果A、B两瓶中电阻丝电阻大小相等，烧瓶中装着相同质量的水和煤油，则可以探究课题。
（填课题对应的字母）此探究中；水和煤油吸热的多少是通过___________________来反映的（选填“升高的温度”或“加热时间”）。
⑵在探究课题C时，小明将两根阻值不同的电阻丝（RA>RB)接入电路,在两烧瓶中装初温和质量都相同的煤油，通电一段时间后观察到A瓶中煤油温度较高。
由此可知结论：在电流和通电时间相同时，电阻________________，产生的热量越多。
⑶在与⑵的探究基础上：若选择相同，材料不同的两根电阻丝接入电路就可以探究课题A；若选择
相同，不同的两根电阻丝接入电路就可以探究课题D。
24．在“测量小灯泡功率”的实验中，被测小灯泡的额定电压为2.5 V，电源由两节新的干电池串联而成。
(1)请将如图所示的实验电路补充完整。
(2)闭合开关前，将滑动变阻器的阻值调到最大。
闭合开关后，若发现小灯泡不亮，并且电压表和电流表的示数均较小，这是由于跟滑动变阻器的阻值相比，小灯泡的电阻值太________(填“大”或“小”)的缘故。
(3)移动滑动变阻器的滑片，使电压表的示数为_______V时，小灯泡正常发光，此时电流表的示数如图所示，为________A，则小灯泡的额定功率为__________W。
(4)再调节滑动变阻器滑片的位置，使小灯泡的亮度变暗，这时小灯泡的实际功率比额定功率__________(填“大”或“小”)。
五、计算题
25．导体两端的电压为6V，通过导体的电流为0.5A，通电时间为100s，电流做多少功？
26．有一电灯泡，它的额定电压是6V，当加在它两端的电压是4V时，通过通过灯泡的电流是0.2A，求：
（1）灯泡的额定功率是．
（2）当加在灯泡两端的电压为5V时，灯泡的实际功率．
27．某家庭用电热水壶的工作电压为220V，工作电流为5．0A，用它将1．0L的水从20℃加热到100℃，效率约为60%．已知水的比热容为4.2×103J/（kg•℃），求：
（1）水吸收的热量；
（2）电热水壶消耗的电能；
（3）加热的时间．
物理第十九章生活用电章末复习
参考答案
一、单选题
1-5、CACDC 6-10、AAAAD 11-12、BB
二、填空题
13、220 不高于36
14、短路总功率
15、高压电弧跨步电压
16、220 不一定保险丝
17、金属外壳火零
18、金属火
19、地接触
20、0 E
三、作图题
略
四、实验题
23、（1）B 加热时间（2）越大（3）长度和横截面积材料和横截面积长度
24、（1）略（2）小（3）2.5 0.36 0.9 （4）小
五、计算题
25、300J
26、（1）1.8W （2）1.25W
27、（1）336000J （2）560000J （3）509.1s。
人教版九年级物理全一册第十九章生活用电单元练习(含答案)
人教版九年级全一册第十九章生活用电单元练习一、单选题1．对如图所示的实例或实验解释正确的是（）A．图A中开关、保险丝的连接方式正确B．图B中使用测电笔时手要接触笔尾的金属部分C．图C中多个大功率用电器同时使用一个插线板不会有安全隐患D．图D中人站在绝缘板上,双手同时握住火线和零线不会触电2．关于家庭电路和安全用电,下列说法正确的是（）A．家庭电路中,开关一定要接在灯泡和零线之间B．使用试电笔时,手指不要按住笔尾的金属体C．电冰箱必须使用三孔插座D．家庭电路中空气开关跳闸,一定是电路中出现了短路3．关于家庭电路和安全用电,下列说法中正确的是（）A．使用试电笔时,手指不能碰到笔尾金属体B．在未断开电源开关的情况下,可以更换灯泡C．家庭电路中必须安装保险装置D．家庭电路中一个开关控制多盏照明灯,则照明灯一定是串联的4．关于生活用电,下列做法正确的是（）A．在电线上晾晒衣服B．使用绝缘皮破损的插头C．将开关接在零线与灯泡之间D．将家庭电路的电灯与插座并联5．关于家庭电路和安全用电,下列说法正确的是（）A．使用试电笔时,手指不能碰到笔尾金属体B．家庭电路中,保险丝要接在电能表和总开关之间C．家庭电路中,必须安装空气开关或保险丝等保险装置D．家庭电路中,一个开关控制多盏照明灯,则照明灯一定是串联的6．以下做法符合安全用电要求的是（）A．电灯的控制开关可以安装在零线上B．使用测电笔时手指千万不能碰到笔尾金属体C．导线的绝缘皮破损后一定要及时更换D．如果发现有人触电,应立即用手将触电者拉开7．如下图所示家庭电路中,当开关S闭合后,灯泡L不亮,用试电笔测试c、d两点时,氖管都发光,测试a、b两点时,只有a点氖管发光,则故障可能是（）A．b、c之间某处断路B．a、d之间某处断路C．火线与零线短路D．电灯的灯丝断了8．关于家庭电路,下列说法正确的是（）A．用电器的金属外壳一定要接地线B．电能表测量的是家用电器的总电流C．验电笔在工作时不能用手直接触摸D．发生触电事故时,立即用手把触电的人拉开9．某配电系统如图所示,下列各个设备的特征叙述正确的是（）A．空气开关只有一般开关的通与断的作用B．电能表是用来显示用户用电所应交的电费的C．干路上的空气开关跳闸可能是同时使用的用电器总功率太大D．漏电保护器跳闸是因为下面插座里的线路发生了短路10．家庭电路中电流过大的原因,除发生短路的因素外,另一个因素是A．用电器消耗的电能过多B．用电器的总功率过大C．用电器工作时间过长D．用电器的总电阻过大11．安全用电,珍爱生命。
人教版物理九年级全一册第十九章 生活用电 全章练习题含答案
人教版物理九年级全一册第十九章生活用电全章练习题1. 电工站在干燥的椅子上检修电路，下列情况中肯定不安全的是( ) A．一手接触到火线B．两只手都接触到火线C．一只手接触零线，另一只手接触到水泥墙壁D．一只手接触火线，另一只手接触到水泥墙壁2. 家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器都停止了工作。
其原因可能是( )A. 插头插入这个插座时，导致火线和零线相接触形成了短路B. 插头与这个插座接触不良形成了断路C. 这个插座的火线和零线原来就相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸3. 下图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是( )A．S1 B．甲 C．S2 D．乙4. 对生活用电常识的认识，以下说法正确的是( )A. 可以用湿手拔插头B. 发生触电事故时应先切断电源C. 空气开关“跳闸”一定是用电器发生了短路D. 使用试电笔时，手不能接触笔尾金属体5. 下列符合安全用电的做法是( )A. 将电风扇三线插头最长的脚折弯后，插在两孔插座上使用B. 将开关接在家庭电路的零线上C. 家庭电路出现故障，断电后进行检修D. 拔插头时用手直接拽插头上的电线6. “注意安全，珍惜生命”是大家的共同心愿。
下列一些做法符合安全用电的是( )7. 如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是( )A．开关和三孔插座的连接都是错误的 B．试电笔接触M点，氖管不发光C．灯泡和两孔插座是串联的 D．试电笔插入两孔插座的左孔，氖管发光8. 关于安全用电，下列说法正确的是( )A. 保险丝熔断后，可以用铜丝代替B. 发现有人触电，直接用手把他拉开C. 有金属外壳的用电器，其外壳要接地D. 家庭电路中，开关连接火线或零线都可以9. 图中有关家庭电路的连接完全正确的是( )10. 小明家的电路简化后如图所示，观察该电路，下列说法中正确的是( )A．开关和电灯是并联的 B．电灯、电视和台灯是并联的C．各个小彩灯之间是并联的 D．插座中的火线和零线是连通的11. 我国家庭电路的电压是____________。
(含答案)九年级物理人教版全一册《第十九章生活用电》章末检测01
答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。
２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读题，结合平时课堂上所学的知识，解答难题；一定要镇定，不能因此慌了手脚，影响下面的答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。
亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。
相信你是最棒的！九年级物理人教版全一册《第十九章生活用电》章末检测一、填空题（每空1分，共14分）1．家庭电路中，电风扇和照明灯是（选填“串联”或“并联”）的，用久后扇叶上沾满灰尘，是由于带电体具有的性质。
2．如图所示，正确使用测电笔的方法是图；若氖管发光，笔尖接触的是线。
3．家庭电路中，用检查用电器外壳是否带电；若电能表规格是600revs/（kW•h），3min内转盘转6转，此电路中用电器消耗的电能J。
4．改装家庭电路时不小心，使火线和零线直接连通会造成故障，使电路中电流过大，因此需要在电路总开关的（选填“前”或“后”）面安装（选填“漏电保护器”或“空气开关”）保护电路。
(常考题)人教版初中九年级物理下册第十九章《生活用电》测试(有答案解析)
一、选择题1．如图所示的做法中，符合安全用电原则的是（）A．插排上使用多个大功率电器B．冰箱的金属外壳一定要接地C．使用绝缘层破损的电线供电D．使用电暖气烘烤湿潮的衣物2．小明同学在家里将一个台灯插头插入墙上的插座。
闭合台灯开关的瞬间，家里的空气开关“跳闸”了。
对此现象的分析，可能性最大的是（）A．台灯的插头处导线相碰造成短路B．台灯的灯座内导线相碰造成短路C．台灯的开关里导线相碰造成短路D．台灯造成电路的总功率过大3．用电水壶烧水时，导线突然起火，正确的做法是（）A．立即切断电源B．快速用水灭火C．取湿巾纸盖住D．取灭火器灭火4．关于家庭电路及安全用电，下列说法中正确的是（）A．用湿布擦拭正在工作的电视机B．在未断开电源的情况下更换电源插座C．空气开关跳闸，一定是发生了短路现象D．有人触电时应首先切断电源5．有关家庭电路和安全用电，下列说法正确的是（）A．使用试电笔时，手不能接触笔尾的金属体B．经验证明，人体安全电压为36VC．控制用电器的开关串联在用电器和火线之间D．接在同一个插线板上的各用电器是串联的6．如图中的家庭电路元件，连接顺序正确的是（）A．B．C．D．7．下列关于电学知识说法错误的是（）A．干电池给电路供电时将化学能转化为电能B．熔断丝应该选用熔点低，电阻率大的合金材料制成C．功率越大的用电器，单位时间产生的热量一定越多D．使用测电笔辨别火线和零线时，手应该接触笔尾金属体8．下列做法中，符合安全用电要求的是（）A．用湿布擦正在工作的台灯B．更换灯泡前先断开电源开关C．发现有人触电时，用手直接把触电的人拉开D．用电器着火时，先用水把火浇灭，再切断电源9．关于家庭电路及安全用电，下列说法正确的是（）A．电能表是测量消耗电能的仪表B．家庭电路中的各个插座是串联的C．家用电器着火，要先灭火后断电D．人触电时，保险丝会立即切断电路10．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器或开关。
初中人教版九年级物理下册第十九章生活用电章末复习题(答案解析)
【精品】人教版九年级物理下册第十九章生活用电章末复习题学校:___________姓名：___________班级：___________考号：___________一、单选题1．家庭电路中，下列操作符合要求的是（）A．空气开关跳闸后，应立即合上B．家庭电路的开关，接在零线或火线上都可以C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故D．输电线进户后，应先接电能表2．家庭电路中，造成电流过大的原因不可能的是A．火线与零线短路B．用电器与电路接线不良C．接入了大功率的用电器D．电路中总电阻过小3．下列符号安全用电要求的是A．用湿布清洁正在工作的灯具B．发生触电，立即切断电源C．三脚插头最长的脚折弯后，插在两孔插座上使用D．使用验电笔，手不要接触笔尾金属体4．欢欢家的电路简化后如图所示，由该电路可知()A．a线是零线，b线是火线B．电能表是测量用电器总功率的C．电路中的用电器都是并联在电路中的D．三孔插座中上边的那个孔可以不接地5．下列关于生活用电的说法中错误的是（）A．使用测电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体B．控制用电器的开关要连接在火线和用电器之间C．家庭电路中空气开关跳闸，一定是由于电路短路引起的D．安全用电要做到不接触低压带电体，不靠近高压带电体二、填空题6．如图所示是某同学家中烧水时的电水壶的接线示意图．电水壶在正常工作情况下，“L”和“N”两根导线之间的电压为____________V；若用试电笔去接触“L”和“N”两根导线，其中，能使试电笔内的氖管发光的是标有__________(填“L”或“N”)的导线．7．家庭电路中电流过大时，空气开关自动切断电路，俗称跳闸．产生跳闸的原因可能是_____8．如图所示是住宅户内配电系统，由图可知，空调机与照明灯是________联的，漏电保护器与三孔插座是________联的．当站在地上的人不小心接触了火线，电流经过人体流入大地，这时电路中的__________会迅速切断电流，对人身起到保护作用．9．如图所示实验，接通电源，依次闭合各小灯泡支路的开关，可以看到电流表的示数逐渐___，而当闭合电炉丝支路的开关时，会发现熔丝被熔断，这个实验是为了说明____是造成家庭电路电流过大的一个原因.电路中的导线没有熔断，是因为导线中铜丝熔点高，电阻___，相等时间产生的热量少.三、作图题10．按题目要求完成如图：如图，用笔画线代替导线，正确连接家庭电路．参考答案1．D【详解】A．因为电路有短路或漏电现象，空气开关才跳闸，所以应先检修，检查没有问题后再使空气开关复位，故A错误；B．电灯的开关接在了零线上时，即使断开，电灯或其他用电器仍带电，易发生触电事故，故B错误；CD．如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，故C 错误；输电线进户后应先接电能表；故D正确．2．B【详解】A．家庭电路中，火线与零线短路，会使电路中电流过大，故A不符合题意．B．用电器与电路接线不良，容易出现断路，用电器中无电流，不可能造成电流过大，故B 符合题意．C．接入了大功率的用电器，根据IPU=可知，会造成电路中电流过大，故C不符合题意．D．由欧姆定律IUR=可知，电压一定，电路中总电阻过小，则会使电路中电流过大，故D不符合题意．故答案为B．3．B【详解】湿物体是导体，用湿抹布擦带电的用电器时，接触带电体容易发生触电事故，故A错误；发现有人触电时，应立即切断电源再施救，故B正确；电风扇三脚插头最长脚折弯后，插在两空插座上使用，则没有了接地功能，若用电器外壳带电，会危及人身安全，故C错误；使用测电笔时，手不能接触笔尖的金属体，但必须要接触笔尾的金属体，故D错误，故选B．【点睛】本题考查的是家庭电路中的一些安全用电的常识，这些知识对我们的生活同样具有很强的现实意义，需要我们应该熟知，并在生活中严格遵守．4．C【解析】由电路的连接规则，灯泡接入电路时，控制灯泡的开关要接在火线上，得a线是火线，b线是零线，A说法错误；家庭电路中电能表是测量用电器消耗电能的仪表，B说法错误；家庭电路中用电器互相不影响，各用电器是并联在电路中的，C说法正确；为了防止带有金属外壳的用电器漏电时不会发生触电事故，三孔插座中上边的孔必须接地，D说法错误；答案选C．点睛：本题考查家庭电路的连接，家庭电路的连接难度不大但知识点繁多，学生要对每一个知识点熟悉才能正确作出判断．5．C【解析】【详解】A．用测电笔时，手必须要接触笔尾金属体，这样才能使测电笔发挥作用，但绝不能接触笔尖金属体，故A正确；B．家庭电路的开关应该装在火线上，这样可防止断开开关后用电器仍带电，故B正确；C．家庭电路中空气开关跳闸，是电路电流过大造成的，电流过大的原因是：一是短路；二是用电器的总功率过大，故C错误；D．不接触低压带电体，不靠近高压带电体，符合安全用电原则，故D正确。

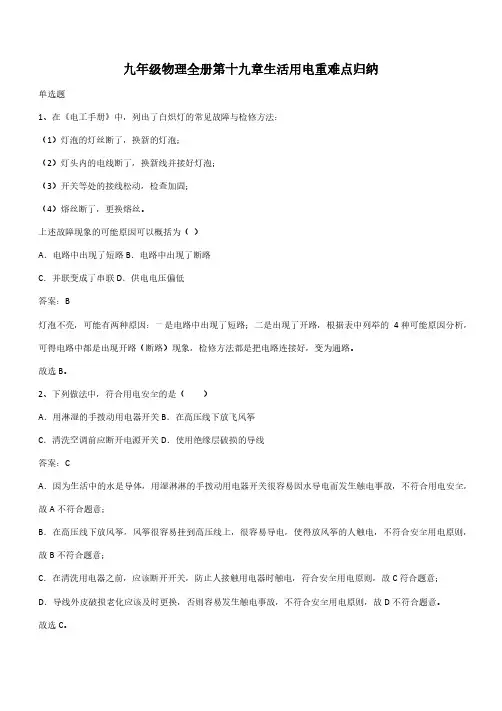

九年级物理全册第十九章生活用电重难点归纳(带答案)
