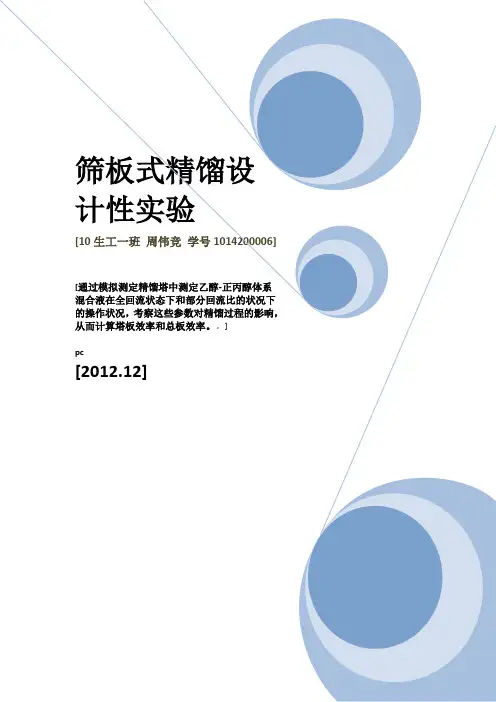

筛板式精馏设计性实验摘要：在常压操作条件下，利用筛板塔对乙醇-正丙醇体系进行了实验研究，采用间歇精馏与连续精馏结合的方法，通过实验用工程模拟的方法通过模拟测定精馏塔中测定乙醇-正丙醇体系混合液在全回流状态下和部分回流比的状况下的操作状况，考察这些参数对精馏过程的影响，从而计算塔板效率和总板效率，最终得以提高塔板效率,并根据实验提出了创新性建议。
关键词：筛板式精馏塔；乙醇-正丙醇体系；全回流；理论塔板数；全塔效率；Abstract:The experiment was carried out in ethanol-n-propanol system at normal pressure by using sieve-tray. When adopt the method of combination of continuous distillation and batchdistillation , this experiment with engineering simulation method through the simulation of the column was ethanol-n-propanol system mixture in all the backflow state of the operation status, then calculates tower board efficiency and general board efficiency, and analyzes the main factors of influence veneer efficiency, finally able to improve the efficiency of the tray.Also, some innovative proposals were presented for the experiment.Keywords: Sieve-tray; Ethanol-n-propanol System ; Total reflux; Theoretical tower number plate; The tower efficiency;前言精馏是实现液相混合物液液分离的重要方法，而精馏塔是化工生产中进行分离或称的主要单元，板式精馏塔为主要形式。
改后的实验6 板式塔精馏实验

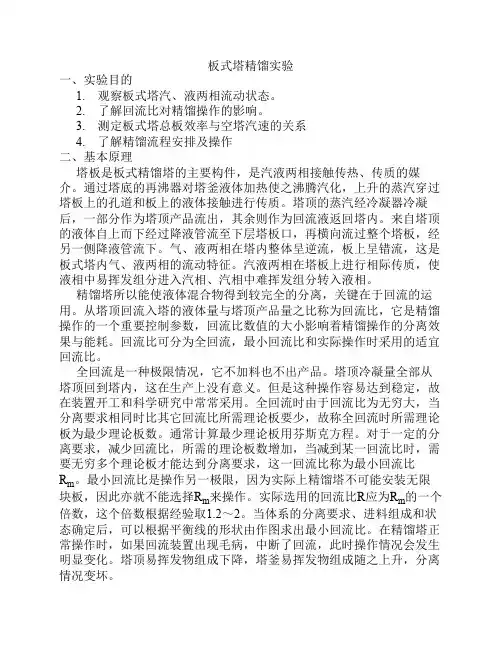

板式塔精馏实验一、实验目的1. 观察板式塔汽、液两相流动状态。
2. 了解回流比对精馏操作的影响。
3. 测定板式塔总板效率与空塔汽速的关系4. 了解精馏流程安排及操作二、基本原理塔板是板式精馏塔的主要构件，是汽液两相接触传热、传质的媒介。
通过塔底的再沸器对塔釜液体加热使之沸腾汽化，上升的蒸汽穿过塔板上的孔道和板上的液体接触进行传质。
塔顶的蒸汽经冷凝器冷凝后，一部分作为塔顶产品流出，其余则作为回流液返回塔内。
来自塔顶的液体自上而下经过降液管流至下层塔板口，再横向流过整个塔板，经另一侧降液管流下。
气、液两相在塔内整体呈逆流，板上呈错流，这是板式塔内气、液两相的流动特征。
汽液两相在塔板上进行相际传质，使液相中易挥发组分进入汽相、汽相中难挥发组分转入液相。
精馏塔所以能使液体混合物得到较完全的分离，关键在于回流的运用。
从塔顶回流入塔的液体量与塔顶产品量之比称为回流比，它是精馏操作的一个重要控制参数，回流比数值的大小影响着精馏操作的分离效果与能耗。
回流比可分为全回流，最小回流比和实际操作时采用的适宜回流比。
全回流是一种极限情况，它不加料也不出产品。
塔顶冷凝量全部从塔顶回到塔内，这在生产上没有意义。
但是这种操作容易达到稳定，故在装置开工和科学研究中常常采用。
全回流时由于回流比为无穷大，当分离要求相同时比其它回流比所需理论板要少，故称全回流时所需理论板为最少理论板数。
通常计算最少理论板用芬斯克方程。
对于一定的分离要求，减少回流比，所需的理论板数增加，当减到某一回流比时，需要无穷多个理论板才能达到分离要求，这一回流比称为最小回流比R m。
最小回流比是操作另一极限，因为实际上精馏塔不可能安装无限块板，因此亦就不能选择R m来操作。
实际选用的回流比R应为R m的一个倍数，这个倍数根据经验取1.2～2。
当体系的分离要求、进料组成和状态确定后，可以根据平衡线的形状由作图求出最小回流比。
在精馏塔正常操作时，如果回流装置出现毛病，中断了回流，此时操作情况会发生明显变化。
板式精馏实验报告
一、实验目的1. 了解板式精馏塔的结构和工作原理。
2. 掌握板式精馏塔的操作方法。
3. 研究回流比对精馏效果的影响。
4. 测定精馏塔的效率。
二、实验原理板式精馏塔是一种常用的化工分离设备，用于将混合物中的不同组分分离出来。
其工作原理是利用混合物中各组分的沸点差异，在塔内进行多次汽液相平衡，使易挥发组分逐渐富集在塔顶，难挥发组分逐渐富集在塔底。
在板式精馏塔中，气液两相在塔板上的接触和分离是关键。
气相从塔底进入，在上升过程中与塔板上的液相接触，发生传质和传热过程。
易挥发组分从液相进入气相，难挥发组分从气相进入液相。
经过多次汽液相平衡，最终实现混合物的分离。
三、实验装置与流程1. 实验装置：本实验采用板式精馏塔，塔体材料为不锈钢，塔板采用筛孔塔板。
2. 实验流程：将原料液加入蒸馏釜，加热汽化后进入精馏塔。
在塔内，气液两相在塔板上进行接触和分离。
塔顶的气相经冷凝器冷凝后收集，塔底的液相经回流罐回流至塔顶。
四、实验步骤1. 装置准备：检查装置是否完好，调整塔板间距，确保气液两相在塔板上充分接触。
2. 加热：打开加热器，将原料液加热至沸点，开始汽化。
3. 测量：在塔顶和塔底分别安装温度计和流量计，实时监测塔顶温度和塔底流量。
4. 调节：根据实验要求，调节加热器和回流泵，控制塔顶温度和回流比。
5. 收集：在实验过程中，收集塔顶和塔底的产物，分析其组成。
五、实验结果与分析1. 回流比对精馏效果的影响：实验结果表明，回流比对精馏效果有显著影响。
回流比越大，塔顶产物纯度越高，但塔底产物纯度越低。
这是因为在高回流比下，塔顶气相中易挥发组分浓度增加，有利于分离；而塔底液相中难挥发组分浓度增加，不利于分离。
2. 精馏塔效率：通过测定塔顶和塔底产物的组成，可以计算出精馏塔的效率。
实验结果表明，本实验精馏塔的效率较高，说明装置设计合理，操作方法得当。
六、实验结论1. 板式精馏塔是一种有效的化工分离设备，适用于分离沸点差异较大的混合物。
精馏实验报告【最新4篇】
精馏实验报告【最新4篇】（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如总结报告、心得体会、策划方案、合同协议、条据文书、竞聘演讲、心得体会、教学资料、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays, such as summary reports, insights, planning plans, contract agreements, documentary evidence, competitive speeches, insights, teaching materials, complete essays, and other sample essays. If you want to learn about different sample formats and writing methods, please stay tuned!精馏实验报告【最新4篇】精馏实验报告篇一精馏实验报告一、目的及任务①熟悉精馏的工艺流程，掌握精馏实验的操作方法。
板式塔精馏实验报告
板式塔精馏实验报告板式塔精馏实验报告一、引言板式塔精馏是一种常用的分离技术，广泛应用于石油化工、化学工程、制药等领域。
本实验旨在通过对板式塔精馏的实验研究，探索其分离原理和操作特点。
二、实验目的1. 了解板式塔精馏的基本原理；2. 掌握板式塔精馏实验的操作方法；3. 分析实验结果，验证板式塔精馏的分离效果。
三、实验原理板式塔精馏是利用不同组分的汽液平衡差异，通过塔板上的传质传热过程，实现对混合物的分离。
在板式塔内，通过塔板上的塔板孔和塔板上方的汽液两相接触，使得易挥发组分从液相转移到汽相，随后在塔板孔上的液相和汽相的接触中，发生传质传热过程，使得挥发性组分逐渐富集在上部塔板上，并最终蒸发出塔顶。
四、实验步骤1. 准备实验所需的设备和试剂，确保实验条件的稳定；2. 将混合物加入板式塔的进料口，控制进料速度；3. 调节塔底加热器的温度，使得混合物开始汽化；4. 在塔板上设置冷凝器，将蒸发出的挥发性组分冷凝为液体；5. 收集塔顶的蒸馏液，记录其组分和流量；6. 根据实验结果，分析板式塔精馏的分离效果。
五、实验结果与分析根据实验数据，我们可以得到板式塔精馏的分离效果。
通过对蒸馏液的组分和流量的分析，可以判断出塔顶的蒸馏液中挥发性组分的富集程度。
同时，通过比较塔底和塔顶的温度差异，可以了解塔内的传热效果。
六、实验总结与展望本次实验通过对板式塔精馏的实验研究，加深了我们对该技术的理解。
通过对实验结果的分析，我们可以得出结论：板式塔精馏是一种有效的分离方法，可以实现对混合物的高效分离。
然而，实验中也发现了一些问题，比如塔板上的传质传热效果不理想等。
因此，我们希望在今后的研究中，能够进一步改进板式塔的结构和操作方法，提高其分离效率。
七、参考文献[1] 陈XX, 李XX. 板式塔精馏技术及其应用[M]. 北京：化学工业出版社，2010.[2] 张XX, 王XX. 化工分离技术原理与应用[M]. 上海：上海科学技术出版社，2015.以上为本次板式塔精馏实验的报告，通过实验的研究，我们对该技术有了更深入的了解，并对其未来的应用和改进提出了一些展望。
板式精馏塔实验报告
板式精馏塔实验报告学院：广州大学生命科学学院班级：生物工程121班分组：第一组姓名：其他组员：学号：指导老师：尚小琴吴俊荣实验时间2014.11.15摘要：此次实验是对筛板精馏塔的性能进行全面的测试，实验主要对乙醇正丙醇精馏过程中的研究不同条件下改变参量时的实验结果，根据实验数据计算得出塔釜浓度、回流比、进料位置等与全塔效率的关系，确定该筛板精塔的最优实验操作条件。
关键词：精馏；回流比；全塔效率；塔釜浓度Abstract:The sieve plate distillation column performance comprehensive testing, mainly on ethanol isopropyl alcohol distillation process in the different experimental conditions were discussed, the reactor concentration, reflux ratio, feed location and the entire towerThe relationship between the efficiency of sieve plate tower, determine the optimal experimental conditions of fine.Key words: Distillation;reflux ratio;the tower efficiency引言：精馏是利用混合液中两种液体的沸点差异来分离两种液体的过程。
精馏装置有精馏塔、原料预热器、再沸器、冷凝器、釜液冷却器和产品冷却器等设备。
热量自塔釜输入，物料在塔内经多次部分气化与部分冷凝进行精馏分离，由冷凝器和冷却器中的冷却介质将余热带走。
精馏过程的节能措施一直是人们普遍关注的问题。
精馏操作是化工生产中应用非常广泛的一种单元操作，也是化工原理课程的重要章节[2]。
板式精馏实验报告
筛板塔精馏实验一．实验目的1．了解筛板精馏塔及其附属设备的基本结构，掌握精馏过程的基本操作方法。
2．学会判断系统达到稳定的方法，掌握测定塔顶、塔釜溶液浓度的实验方法。
3．学习测定精馏塔全塔效率和单板效率的实验方法，研究回流比对精馏塔分离效率的影响。
二．基本原理1．全塔效率et 全塔效率又称总板效率，是指达到指定分离效果所需理论板数与实际板数的比值：nt——完成一定分离任务所需的理论塔板数，包括蒸馏釜； np——完成一定分离任务所需的实际塔板数，本装置np＝10。
2．图解法求理论塔板数nt 以回流比r写成的精馏段操作线方程如下：yn+1——精馏段第n+1块塔板上升的蒸汽组成，摩尔分数； xn——精馏段第n块塔板下流的液体组成，摩尔分数； xd——塔顶溜出液的液体组成，摩尔分数； r——泡点回流下的回流比。
提馏段操作线方程如下：ym+1——提馏段第m+1块塔板上升的蒸汽组成，摩尔分数； xm——提馏段第m块塔板下流的液体组成，摩尔分数； xw－塔底釜液的液体组成，摩尔分数； l－提馏段内下流的液体量，kmol/s；w－釜液流量，kmol/s。
加料线（q线）方程可表示为：其中，q——进料热状况参数；rf——进料液组成下的汽化潜热，kj/kmol； ts——进料液的泡点温度，℃； tf——进料液温度，℃；cpf——进料液在平均温度 (ts ? tf ) /2 下的比热容，kj/（kmol℃）； xf——进料液组成，摩尔分数。
（1）全回流操作在精馏全回流操作时，操作线在y－x图上为对角线，如图1所示，根据塔顶、塔釜的组成在操作线和平衡线间作梯级，即可得到理论塔板数。
图1 全回流时理论塔板数确定（2）部分回流操作部分回流操作时，如图2，图解法的主要步骤为：a.根据物系和操作压力画出相平衡曲线，并画出对角线作为辅助线；b.在对角线上定出a点(xd，xd)、f点(xf，xf)和b点(xw，xw)；c.在y轴上定出yc＝xd/(r+1)的点c，连接a、c作出精馏段操作线；d.由进料热状况求出q，过点f作出斜率为q/（q-1）的q线交精馏段操作线于点d，连接点d、b作出提馏段操作线；e.从点a开始在平衡线和精馏段操作线之间画阶梯，当梯级跨过点d时，就改在平衡线和提馏段操作线之间画阶梯，直至梯级跨过点b为止；g.所画的总阶梯数就是全塔所需的理论踏板数（包含再沸器），跨过点d的那块板就是加料板，其上的阶梯数为精馏段的理论塔板数。
筛板塔精馏综合实验报告(3篇)
第1篇一、实验目的1. 理解筛板塔的结构和工作原理，掌握其操作方法。
2. 学习精馏过程中气液两相的传质和传热过程，了解精馏塔的分离性能。
3. 通过实验，测定精馏塔的全塔效率、单板效率及回流比对分离效果的影响。
4. 掌握精馏塔的调试和操作技巧，为实际生产中的精馏操作提供理论依据。
二、实验原理精馏是一种利用混合物中各组分沸点差异进行分离的单元操作。
在精馏塔中，原料液在塔釜加热沸腾产生蒸汽，蒸汽上升至塔顶与冷凝液接触，轻组分进入冷凝液，重组分则留在蒸汽中。
冷凝液回流至塔釜，与原料液一起加热沸腾，从而实现混合物的分离。
筛板塔是一种常见的精馏设备，其主要结构包括塔体、塔板、塔釜、冷凝器、再沸器等。
塔板上的孔洞使蒸汽和液体在板上进行充分接触，实现传质和传热。
三、实验仪器与材料1. 筛板塔精馏装置2. 乙醇-水混合物3. 温度计4. 压力计5. 精密天平6. 折光仪7. 计算器四、实验步骤1. 按照实验装置图组装筛板塔，检查各连接部位是否牢固。
2. 将乙醇-水混合物加入塔釜，加热至沸腾。
3. 调整塔顶冷凝器温度，控制塔顶温度在设定范围内。
4. 调整塔底再沸器加热功率，控制塔底温度在设定范围内。
5. 记录塔顶和塔底温度、压力、流量等数据。
6. 使用折光仪测定塔顶冷凝液和塔底釜液的折光率，计算其组成。
7. 重复实验步骤，改变回流比和加热功率，观察分离效果的变化。
五、实验结果与分析1. 全塔效率实验测得全塔效率与理论塔板数的关系如下：E_T = (N_T / N_P) × 100%其中，N_T为理论塔板数，N_P为实际塔板数。
实验结果显示，全塔效率随着理论塔板数的增加而提高，但随着实际塔板数的增加，全塔效率提高幅度逐渐减小。
2. 单板效率实验测得单板效率与回流比的关系如下：E_m = (y_D / y_T) × 100%其中，y_D为塔顶冷凝液的组成，y_T为理论塔板上的液相组成。
实验结果显示，单板效率随着回流比的提高而提高，但提高幅度逐渐减小。
