人教版2020年九年级物理全一册 第十九章测试题
人教版2020年九年级物理全一册第十九章测试题
姓名:________ 班级:________ 成绩:________
一、单选题
1 . 电是人们的好帮手，但若摸不准它的脾气，不注意用电安全，也可能会发生触电事故。
下列选项中符合安全用电要求的是
A．有金属外壳的家用电器，外壳必须接地B．保险丝断了，可以用铁丝来代替
C．有人触电时，应迅速用手将他拉开D．可用湿手接触照明电路中的开关
2 . 将三各阻值为60Ω的电阻按一定的方式连接起来，其总自阻的最大值和最小值分别是:（）
A．180Ω 90Ω;B．90Ω 40Ω;C．90Ω 20Ω;D．180Ω20Ω.
3 . 下列有关家庭用电知识的说法正确的是
A．制作保险丝应选择熔点较高、电阻较小的材料
B．使用螺丝刀形状的试电笔时手不能接触上端的金属帽
C．控制电灯的开关应连接在火线和该电灯之间
D．保险丝熔断了，可以用铜丝或铁丝代替
4 . 下列各图中，正确的是（）
A．
B．
C．
D．
5 . 下列估计数值与实际相符的是
A．教室日光灯正常工作的电流约为 200mA
B．智能手机的工作电压为 220V
C．人体的正常体温是39℃
D．物理课本长为 50cm
6 . 关于家庭电路和安全用电，下列说法正确的是
A．三孔插座下面的两个孔是用来给用电器供电的，上面的孔是用来散热的B．开关接在火线和用电器之间，与接在用电器和零线之间，同样安全C．家里的空气开关跳闸，可能是短路，也可能是用电器的额定功率过大D．发现有人触电，应该首先切断电源，一定不要用手去拉触电的人
7 . 下列说法中正确的是（）
A．雪的形成是液化现象
B．声波与电磁波的传播都需要介质
C．使用测电笔时，不能用手接触到笔尾的金属体
D．在水中下沉的物体受到的浮力小于其重力
8 . 下列关于家庭电路和安全用电的说法中正确的是
A．电路中出现“跳闸”现象，一定是短路引起的
B．正确使用测电笔检测线路时，氖管一定发光
C．正确使用测电笔检测线路时，一定没有电流通过人体
D．控制电灯的开关一定要接在火线和灯泡之间
9 . 关于家庭电路，下列说法正确的是
A．控制电灯的开关应安装在零线上
B．使用金属外壳的家用电器，其外壳必须接地线
C．电路中的电流过大，一定是发生了短路现象
D．同时工作的用电器越多，电路的总电阻越大
二、多选题
10 . 关于家庭电路，下列说法中正确的是
A．在家庭电路中，各用电器之间是并联的
B．经验证明，只有36 V的电压对人体才是安全的
C．使用测电笔时，手应触碰笔尾金属体
D．有金属外壳的家用电器，使用时外壳一定要接地
11 . 下列选项不符合安全用电要求的是（）
A．用湿手拨动空气开关
B．电线的绝缘皮破损时应及时更换
C．在未断开电源开关的情况下更换灯泡
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
12 . 如图所示的物理现象涉及的物理知识正确的是：（）
A．电风扇工作时主要将电能转化为机械能
B．家庭电路中的电能表是测量电流做功快慢的
C．发电机是根据图示电磁感应的原理制成了
D．滑动变阻器滑片向右移动时，铁钉吸引大头针的数目会增多
三、填空题
13 . 在疫情期间，小明因在家中经常同时打开的电器过多而跳闸，所以他想用试电笔检查电路故障，试电笔可以辨别火线和零线，使氖管发光的是_____线。
后来有一次闭合开关后，发现电灯不亮，如图所示，所以他用试
电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是_____（选填“ab”、“bc”、“cd”、“火线”或“零线”）断路；若用试电笔测试图中的a、b、c、d四点都发光，则可能发生的故障是_____（选填“ab”、
“bc”、“cd”、“火线”或“零线”）断路。
14 . 家庭电路中，导线相互连接处往往比别处更容易________，加速老化，甚至引起火灾。
这是因为导线连接处的________较大。
15 . 川川想在家里安装一盏照明灯,他设计的电路如图．请你将图中开关和电灯连线补画完整．
（__________）
电工师傅正确安装完毕,闭合开关,电灯不亮．电工师傅用测电笔分别测试电灯两接线处和插座的两孔时,测电笔的氖管都发光,则可能是电路的____________段（选填“ab”、“fd”或“e”）发生断路故障．
16 . 在家庭电路中，台灯与开关的连接方式是___________联，微波炉与电饭煲的连接方式是_________联（选填“串”或“并”）
17 . 现代社会离不开电，请写出以下家庭用电中的器材或设备的名称．辨别零线和火线用________；记录电路消耗的电能用________；为了防止电路中电流过大引起导线过热，电路中要安装________，若电路有故障，需先________再由施工人员检修．
18 . 为了防止触电，必须把用电器的开关装在________上，这样断开开关后，用电器与________分离，家用电器的金属外壳一定要________．
19 . 如图电路，闭合开关S，将滑动变阻器的滑片P从a端向b端移动过程中，示数减小的电表是___（选填“A”“V1”或“V2”）电路的总功率_________( 选填“增大”“减小”或“不
变” )
20 . 某同学误将电流表(其电阻为0.1 Ω，量程为0～3 A)与一用电器并联，此用电器两端的电压为4.5 V，那么通过电流表的电流为________，彩色电视机正常工作时的电流约为0.5 A，那么通过上述电流表的电流相当于________台彩色电视机在同时工作，这样连接会________．
四、作图题
21 . 图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件。
图乙方框内是其内部示意图，“〇”代表接线柱。
请将图乙电路连接完整。
要求：符合安全用电原则，开关只控制灯泡，方框内导线只允许连在接线柱上。
（__________）
22 . 请将如图中的电灯和开关正确连入家庭电路。
（_______）
五、综合题
23 . 学校的走廊、消防通道内部都安装有应急照明灯，某款应急照明灯的外形如图甲所示．在照明电源正常的情况下，应急照明灯通过充电器给蓄电池充电，此时自动控制电路及相关部件自动将灯泡与蓄电池断开，LED灯不发光．当照明电路突然停电时，应急照明灯通过自动控制电路及相关部件自动把2只LED灯跟蓄电池接通，实现自动应急照明．
⑴ 右表为该应急照明灯的主要参数，图乙是该应急照明灯工作原理示意图，请用笔画线代替导线，完成电路图．（充电器给蓄电池充电时充电电流必须从蓄电池正极流入，负极流出．）
⑵ 断电后，应急照明灯正常发光时，通过其中1只LED灯的电流是多少？
⑶ 蓄电池规格为“2.4V 1.8Ah”，其中“1.8Ah”是指当工作电流为1.8A，电池能持续正常供电1h，蓄电池充满电后，最长可以连续应急照明多少时间?
参考答案一、单选题
1、
2、
3、
4、
5、
6、
7、
8、
9、
二、多选题
1、
2、
3、
三、填空题
1、
2、
3、
4、
5、
6、
7、
8、
四、作图题1、
2、
五、综合题1、。

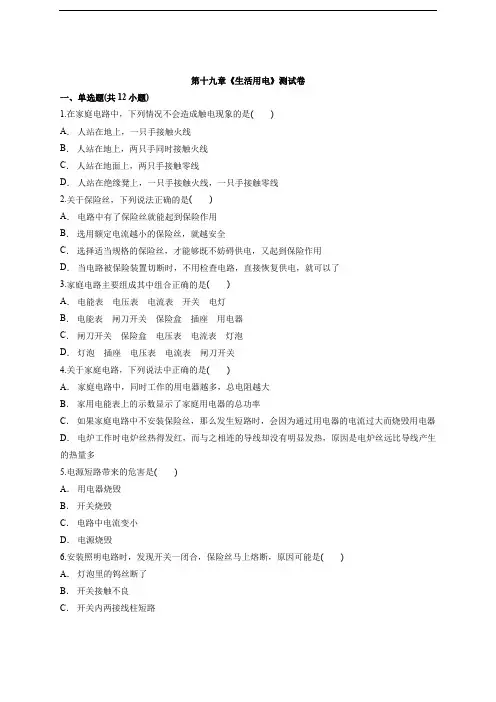

2020级人教版初中九年级全一册物理第十九章《生活用电》测试卷
第十九章《生活用电》测试卷一、单选题(共12小题)1.在家庭电路中，下列情况不会造成触电现象的是()A．人站在地上，一只手接触火线B．人站在地上，两只手同时接触火线C．人站在地面上，两只手接触零线D．人站在绝缘凳上，一只手接触火线，一只手接触零线2.关于保险丝，下列说法正确的是()A．电路中有了保险丝就能起到保险作用B．选用额定电流越小的保险丝，就越安全C．选择适当规格的保险丝，才能够既不妨碍供电，又起到保险作用D．当电路被保险装置切断时，不用检查电路，直接恢复供电，就可以了3.家庭电路主要组成其中组合正确的是()A．电能表电压表电流表开关电灯B．电能表闸刀开关保险盒插座用电器C．闸刀开关保险盒电压表电流表灯泡D．灯泡插座电压表电流表闸刀开关4.关于家庭电路，下列说法中正确的是()A．家庭电路中，同时工作的用电器越多，总电阻越大B．家用电能表上的示数显示了家庭用电器的总功率C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．电炉工作时电炉丝热得发红，而与之相连的导线却没有明显发热，原因是电炉丝远比导线产生的热量多5.电源短路带来的危害是()A．用电器烧毁B．开关烧毁C．电路中电流变小D．电源烧毁6.安装照明电路时，发现开关一闭合，保险丝马上熔断，原因可能是()A．灯泡里的钨丝断了B．开关接触不良C．开关内两接线柱短路D．灯头里两接线柱短路7.如图是家庭电路的一部分，则()A．元件“1”是电能表，“2”是保险丝，“3”是闸刀开关B．元件“1”“2”“3”正确的连接顺序为“2”“1”“3”C．图中接错的元件是“4”和“5”D．图中电路元件连接完全正确8.某教学楼中有7间教室，每间装有“220 V－40 W”电灯6盏，安装总保险时，应选用() A． 5 A的保险丝B． 6 A的保险丝C． 3 A的保险丝D． 10 A的保险丝9.下列是小明和小雨看到的一些现象，其中正确的是()A．在不使用家用电器时，及时切断电源B．用湿手触摸用电器C．在高压电线附近玩耍D．夏天离开家时不关空调10.如图所示，根据家庭电路的接线方法(规则)可以肯定a、b中()A．a是火线B．b是火线C．a、b都是火线D．a、b都是零线11.如图，将插线板的插头插入家庭电路的三孔插座使用时，下列说法正确的是()A．插线板插孔L与N之间的电压是220 VB．插线板插孔E与零线连接C．可以用湿手拔插用电器的插头D．插线板指示灯不亮时不能提供电压12.用电安全是天大的事，在某地曾发生过这样一幕惨剧，某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼杆触及电线，钓鱼者当场触电身亡．下面说法不正确的是()A．此高压线是裸露导线(导线外没有绝缘皮)B．钓鱼杆接触到了火线C．钓鱼杆导电了D．小鸟只能落在零线上，落在火线上同样会触电身亡二、填空题(共3小题)13.小丽家有电灯、电视机、电饭锅、洗衣机和电冰箱等用电器，它们都是________联在家庭照明电路中．若小丽家的保险丝突然熔断，换上的同规格保险丝后又立即熔断，这种现象说明电路中存在________，或是用电器的________．14.如图所示是小科家部分线路连接图．当小科用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的________线相连接；当闭合开关S，灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，则灯L处电路________(填“开路”或“短路”)．15.人们把电路中用电器总功率超过额定值的情况叫做________．三、实验题(共1小题)16.认识短路的危害设计实验目的：认识短路的危害器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A档)进行实验(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳定不变，灯泡正常发光D．电流表读数稳定不变，灯泡不亮分析论证B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．四、计算题(共2小题)17.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：(1)使用这台空调时，通过它的电流是多少？(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？18.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)五、作图题(共1小题)19.请用笔画线表示导线，将图中的插座(插座准备接大功率用电器)接入家庭电路中．答案解析1.【答案】C【解析】A、由于大地是导体，所以人站在地上，一只手接触火线时，会有电流通过人体，故发生触电事故；B、由于大地是导体，所以人站在地上，两只手同时接触火线时，会有电流通过人体，故发生触电事故；C、由于理论上说，零线和大地之间没有电压，所以人站在地面上，两只手接触零线不会发生触电事故；D、由于人体是导体，所以人站在绝缘凳上，一只手接触火线，一只手接触零线，此时会有电流通过人体，故发生触电事故；2.【答案】C【解析】A、说法错误，只有合适的保险丝才能起到保护作用；B、说法错误，小了容易造成断电；C、说法正确；D、说法错误，应先检查故障的原因．3.【答案】B【解析】根据家庭电路的组成解答．一定要注意进户线、电能表、总开关、保险丝的顺序不能颠倒．进入家庭的进户线后家庭电路组成有：电能表、总开关、保险装置、插座、用电器——电灯组成．进户线进入用户，首先经过电能表，然后再接总开关，防止偷电；保险丝一定接在总开关后面，方便更换保险丝．电能表、总开关、保险丝的顺序不能颠倒．为了保证各用电器之间互不影响，各个用电器间和插座是并联的．故选B.4.【答案】D【解析】A、家庭电路中，同时工作的用电器越多，并联的用电器越多，总电阻越小，故A错误；B、家庭电路中的电能表上的示数显示了家庭电路的总电能，故B错误；C、如果庭电路中不安装保险丝，当发生短路时，电流不会通过用电器，此时导线中电流过大会引发火灾，所以C错误；D、电炉在使用时，电炉丝和导线串联，即I电炉丝＝I导线，通电时间t相同，根据焦耳定律公式Q＝I2Rt可知，R电炉丝＞R导线，所以电流产生的热量：Q电炉丝＞Q导线，从而出现电炉丝热得发红，而与电炉丝相连的导线却不怎么发热的现象，故D正确．5.【答案】D【解析】电源短路是指电源两极不经过用电器直接连通的电路，当电源短路时，电路中的电流很大，可能会烧坏电源，而电路中的用电器没有电流通过，不会烧坏．6.【答案】D【解析】A、灯泡里的钨丝断了属于电路断路，电路中没有电流，保险丝不会熔断；B、开关接触不良属于电路断路，电路中没有电流，保险丝不会熔断；C、开关短路相当于开关闭合，保险丝不会熔断．D、灯座短路，会造成电路电流过大，保险丝熔断．7.【答案】C【解析】根据下列知识判断：(1)家庭电路的连接是进户线、电能表、总开关、保险丝和用电器，顺序不能颠倒．(2)两孔插座的接法：左孔接零线，右孔接火线．(3)灯泡的接法：开关与灯泡串联，并且开关应该接在火线上．A、元件“1”是电能表，“2”是闸刀开关，“3”是保险丝，故A错；B、元件“1”“2”“3”的正确连接顺序为“1”“2”“3”，故B错；C、开关应接在火线和电灯之间，插座应该左零右火，故C正确；D、C正确，有接错的，故D错．8.【答案】D【解析】一盏电灯的电流是：I＝＝≈0.18 A；总共是42盏灯，故总电流是：I＝0.18 A×42≈7.64 A；所以分析四选项可知，D选项符合题意．9.【答案】A【解析】A、在不使用家用电器时，应时切断电源，这样既可以节约电能，也可以保证电路安全，故A正确；B、生活用水是导体，用湿手触摸用电器容易造成触电事故，故B错误；C、在高压电线附近玩耍容易造成高压电弧触电，故C错误；D、夏天离开家时不关空调会造成电能的浪费，同时也不利于用电安全，故D错误．10.【答案】A【解析】由于在家庭电路中，开关接在火线和用电器之间，两孔插座左孔接零线，右孔接火线．所以分析如图所示家庭电路可知，a是火线，b是零线．11.【答案】A【解析】A、因为插线板N接零线，L接火线，所以插孔L与N之间的电压是220 V，故A正确；B、插线板插孔E与地线连接，而不是与零线连接，故B错误；C、用湿手拔插用电器的插头容易造成触电事故，故C错误；D、插线板指示灯与插孔间是并联的，互不影响，因此指示灯不亮时也能提供电压，故D错误．12.【答案】D【解析】钓鱼杆触及电线，钓鱼者当场被电死，说明电线、鱼竿、人体与大地组成闭合回路，流过人体的电流较大；A、高压线是裸导线，如果高压线不是裸线，不会形成闭合回路，人不会触电身亡，故A正确；B、钓鱼竿接触到的是火线，如果是零线，不会有电流流过人体，不会造成触电事故的发生，故B 正确；C、鱼竿导电了，如果鱼竿不导电，不会有电流流过人体，故C正确；D、鸟落在火线上时，小鸟与两脚间的火线并联，两脚间的电压较小，流过小鸟的电流较小，小鸟不会被电死，故D错误．13.【答案】并短路的地方总功率过大【解析】由于并联的用电器互不影响，所以在家庭电路中，电灯、电视机、电饭锅、洗衣机和电冰箱等用电器，它们都是并联的；若小丽家的保险丝突然熔断，即说明家庭电路中的电流过大，若换上的同规格保险丝后又立即熔断，这种现象说明电路中存在短路的地方或是用电器的总功率过大造成的；14.【答案】火开路【解析】因为小科用测电笔接触插座的右孔时，氖管发光，因此右孔与电源的火线相连；因为闭合开关S，灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，因此可以说明是灯泡所在的支路出现故障，如果短路，整个电路都不会工作，因此是灯泡发生断路．15.【答案】超负荷运行【解析】人们把电路中用电器总功率超过额定值的情况叫做超负荷运行．16.【答案】(2)发光有(3)A很大相同正热【解析】解：进行实验(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；分析论证当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．故答案为：17.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：I1＝＝≈4.55 A；(2)电能表允许家用电器同时工作的最大功率P＝UI＝220 V×10 A＝2 200 W，因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，所有，明明家的电路允许安装这样一台空调．答：(1)使用这台空调时，通过它的电流是4.55 A；(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．【解析】(1)根据P＝UI求出空调使用时通过的电流；(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．18.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，灯泡的实际功率为P实＝＝＝95.5 W，因为P实＜P额所以灯泡亮度将变暗．(2)通过输电线的电流为I＝＝＝40 A，由于输电线与用户是串联，所以电流相等，输电线两端的电压为U线＝220 V－215 V＝5 V，输电线的电阻为R线＝＝＝0.125 Ω，输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．19.【答案】【解析】三孔插座的上面的孔接地线，左孔接入零线，右孔解火线．。
人教版2020年九年级物理全一册 第十九章 生活用电 综合测试卷
人教版2020年九年级物理全一册第十九章生活用电综合测试卷姓名:________ 班级:________ 成绩:________一、单选题1 . 图是某家庭电路的一部分，下列说法正确的是A．电冰箱接入三孔插座后其外壳与零线相连B．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光C．保险丝烧断后可用铜丝代替D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路2 . 下列物理量的估计最接近实际的是（）A．人体的正常体温约为37℃B．家用空调的额定功率约为50WC．我国家庭照明电路的电压为1.5VD．体育考试中所用实心球质量约为10 kg3 . 归纳和推理是学习科学时常用的思维方法，必须科学严谨。
以下说法正确的是（）A．春分日全球昼夜平分，则全球昼夜平分一定是春分日B．家庭电路中发生短路时保险丝会熔断，则保险丝熔断一定是发生了短路C．单质是由同种元素组成的纯净物，则由同种元素组成的纯净物一定是单质D．显微镜使用中转动反光镜可使视野变亮，则视野变亮一定是转动了反光镜4 . 关于家庭电路和安全用电，下列说法中正确的是A．保险丝烧断一定是发生了短路B．只有220V电压才能引起人触电C．家用电路接触不良也可能引起电火灾D．开关一定要接在零线上5 . 安全用电越来越被人们所重视，下列符合安全用电要求的是A．家庭电路中的保险丝可用铜丝代替B．多个大功率用电器同时使用一个插座C．发现有人触电时，应尽快用手拉开他D．更换灯泡时先断开电源6 . 有关生活用电知识，下列说法正确的是A．正常情况下火线与大地间的电压为零B．家里的空气开关“跳闸”了是电路发生了短路C．电器设备失火时，先断开电源再灭火D．使用测电笔时，手不能接触笔尾的金属体7 . 如图所示，表示两盏白炽灯的两只插座的安装电路图，其中一项安装错误的是：A．插座C B．插座DC．A灯及开关D．B灯及开关8 . 下列说法不合理的是（）A．家用电器金属外壳要接地B．不能在高压线附近放风筝C．使用试电笔时，手要按住笔卡且不能碰到笔尖D．家庭电路中的保险丝可用铜丝代替9 . 身边处处有科学，科学与我们的生产、生活密切相关．请根据你的生活经验和所学的科学知识判断，下列做法合理的是A．因用电器短路着火，立即用水扑灭B．在冰箱里放入活性炭，除去冰箱里的异味C．室内烤火取暖放一盆水，防止CO中毒D．在食品袋里充入氧气，延长食品的保质期二、多选题10 . 关于家庭电路及安全用电，下列说法不正确的是A．不是所有的家用电器的外壳都需要接地B．测电笔是用来测试物体是带正电还是带负电的C．只有人体接触带电体时才会发生触电事故D．低于220V的电压对人体都是安全的11 . 以下关于安全用电的说法，正确的是A．用电壶烧水时，其金属外壳必须通过三孔插座接地B．使用测电笔时，手不能接触笔上任何金属C．保险丝熔断了，是发生了短路或电路中电流过大D．开关的塑料外壳是不导电的，用湿手拨动开关不会触电12 . 如图是一些研究电或磁现象的实验，关于这些实验的叙述正确的是A．图中橡胶棒被吸引，说明橡胶棒带有负电荷B．图中条形磁铁被吸引，说明铁棒可能具有磁性C．图中灯L2比L1更亮，说明灯L2的实际功率比L1大D．图中用试电笔测试插座插孔的方法正确，若氖管发光，说明该插孔接通了火线13 . 下列器件中属于省力杠杆的是（）A．B．C．D．三、填空题14 . 小王学完家庭用电知识后，某房间安装的照明电路如图所示，经检查发现有三处错误，它们是_____、_____、_______．(填写字母代号)15 . 小明用测电笔接触家里的电冰箱的外壳时，发现测电笔的氖管会发出辉光，这说明电冰箱的外壳跟________ 线相通，为了防止发生触电事故，应该把电冰箱的外壳________ ．16 . 家庭电路如果电流过大，会导致温度升高，造成火灾，电流过大有两个原因，一是________，二是________17 . 小红家里安装的电能表，如图所示，根据表盘上的信息，为了保证安全，小红家的所有用电器的总功率不得超过_____，从安装这个电能表到现在，小红家总共用了____度电．18 . 小明家的家用电能表的表盘面上有“3000revs/kW•h"字样。
人教版2020年九年级物理全一册第十九章-达标检测卷
人教版2020年九年级全一册第十九章-达标检测卷姓名:________ 班级:________ 成绩:________一、单选题1 . 家庭电路中一个标有3 000 r/kW·h的电能表，在10 min内转300 r，家中正在单独工作的用电器可能是A．空调B．节能台灯C．电吹风D．空气净化器2 . 在家庭电路中,下列电路元件在使用时串联的是A．电磁炉和电饭锅B．灯和控制它的开关C．电视机和电风扇D．电热水器和排气扇3 . 关于安全用电，下列做法中正确的是A．用湿手按已接电源的插座上的开关B．及时更换家庭电路中绝缘皮老化、破损的导线C．在未断开电源开关的情况下更换灯泡D．把洗衣机的三脚插头改为两脚插头接在两孔插座上使用4 . 下列有关家庭电路和安全用电的说法不正确的是A．图中开关的连接是错误的B．插座与灯是并联的C．使用试电笔时手指不可以碰到笔尾金属体D．保险丝熔断可能是由用电器的总功率过大引起的二、多选题5 . 教室里装有多盏日光灯，每多开一盏灯，则教室电路的A．总电压增大B．总电阻减小C．总电流增大D．总电功率减小6 . 下列处理用电事故的措施中，正确的是A．有金属外壳的家用电器如果没有接地，其外壳一定要接地B．电器失火时，先用泡沫灭火器灭火，再切断电源C．空气开关跳闸时，应立即使空气开关复位，再进行检修D．遇到有人触电时，先切断电源，后将人拉开进行抢救7 . 关于安全用电，下列说法中正确的是（）A．只要站在绝缘的木凳上修电灯就可以用双手同时分别接触两根电线B．高压电线落在地上后绝对不能靠近它C．发现有人触电应首先把触电的人拉开D．连接照明电路时，开关应一端与火线相连，另一端与灯座相连三、填空题8 . 如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来。
甲图产生的原因是：______；乙图产生的原因是：______。
9 . 小明同学家的照明电路上的导线均完好，当把开关断开的台灯插头刚插入电源插座时，干路中的保险丝立即熔断了，发生这种情况的最大可能是_______处有短路；若只是闭合台灯开关才发生保险丝熔断，则可能是______处有短路。
人教版2020年九年级物理全一册 第十九章 综合能力测试卷
人教版2020年九年级全一册第十九章综合能力测试卷姓名:________ 班级:________ 成绩:________一、单选题1 . 电动车为人们的出行提供了方便，但违规改造、非正常使用和内部故障都可能引起自燃，下列情况不可能引起自燃的是（）A．换用高电压蓄电池B．电源开关断路C．充电时电流过大D．线路连接处接触不良2 . 关于家庭电路和安全用电，下列说法正确的是A．家庭电路中，开关一定要接在灯泡和零线之间B．使用测电笔时，手指不要按住笔尾的金属体C．电冰箱必须使用三孔插座D．家庭电路中漏电保护器跳闸，一定是电路中出现了短路3 . 如图所示为小明家的电路简化后的示意图，对于这个家庭电路，下列说法中错误的是A．洗衣机工作时其金属外壳需要接地B．台灯与电视机均接入电路，正常工作时它们是并联关系C．电能表是测量家庭电路中用电器总功率的仪表D．如果总开关突然跳闸（自动断开），则可能是由于电路中总电流过大引起的4 . 下列关于生活用电的说法正确的是（）A．家庭电路中开关接在火线或零线上都可以B．当保险丝熔断后，可以用铜丝代替C．使用测电笔时，手不要接触笔尾金属体，以免触电D．发生触电事故时，应立即切断电源5 . 以下符合安全用电的是A．将开关安装在电灯和零线之间B．用正在充电的手机打电话C．用电器着火时用水来灭火D．电水壶烧水时要接在三孔插座上6 . “安全用电，珍惜生命”是每个公民应有的意识．下列关于用电安全说法中正确的是A．更换灯泡时应先断开电源B．只要不接触高压带电体就不会触电C．发现有人触电时，应尽快用手拉开他D．多个大功率用电器同时使用一个插座7 . 关于家庭电路和安全用电,下列说法中正确的是A．家庭电路中接通的用电器越多，电路的总电阻反而越小B．用测电笔辨别火线与零线时,手不能接触测电笔上的任何金属C．只要不直接接触高压输电线路，人体就不会受到伤害D．家里的用电器只要功率不是太大，外壳就不用接地二、多选题8 . 如图是我国家庭电路的一部分，下列说法中正确的是A．FD两点间的电压为220VB．若熔丝熔断了是因为家庭电路中的用电器过多C．若导线EH间断路，仍然可以安全使用三孔插座D．若闭合开关S灯泡不发光，用试电笔检测B点氖管发光，则说明BC之间断路三、填空题9 . 如图甲是起保险作用的空气开关，它是为防止由于短路或_____而使家庭电路中电流过大导致的危险；图乙是漏电保护器，它_____ （填“能”或“不能”）防止站在绝缘凳上的人同时接触火线和零线（双线触电）而触电。

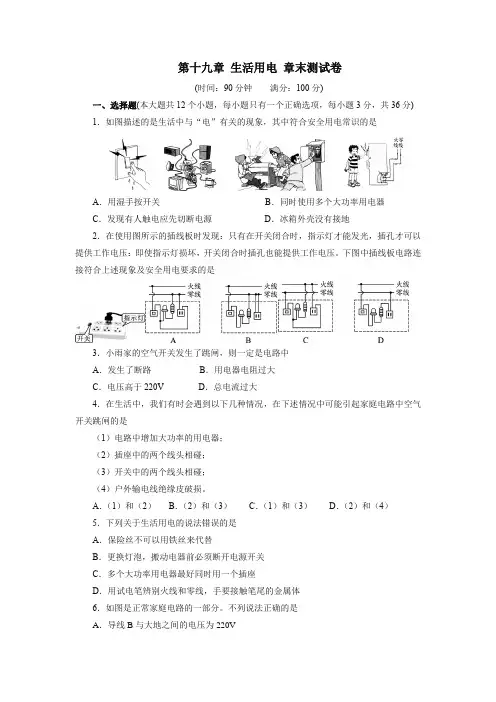

2020年秋季人教版九年级全一册物理第十九章生活用电章末测试卷
