磁电式电磁式电动式仪表的定义原理
电动式仪表原理

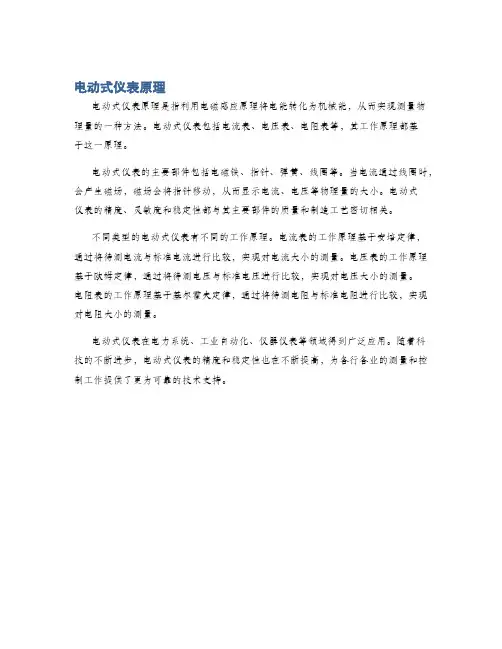

电动式仪表原理
电动式仪表原理是指利用电磁感应原理将电能转化为机械能，从而实现测量物理量的一种方法。
电动式仪表包括电流表、电压表、电阻表等，其工作原理都基
于这一原理。
电动式仪表的主要部件包括电磁铁、指针、弹簧、线圈等。
当电流通过线圈时，会产生磁场，磁场会将指针移动，从而显示电流、电压等物理量的大小。
电动式
仪表的精度、灵敏度和稳定性都与其主要部件的质量和制造工艺密切相关。
不同类型的电动式仪表有不同的工作原理。
电流表的工作原理基于安培定律，通过将待测电流与标准电流进行比较，实现对电流大小的测量。
电压表的工作原理基于欧姆定律，通过将待测电压与标准电压进行比较，实现对电压大小的测量。
电阻表的工作原理基于基尔霍夫定律，通过将待测电阻与标准电阻进行比较，实现对电阻大小的测量。
电动式仪表在电力系统、工业自动化、仪器仪表等领域得到广泛应用。
随着科技的不断进步，电动式仪表的精度和稳定性也在不断提高，为各行各业的测量和控制工作提供了更为可靠的技术支持。
(完整版)电磁式仪表与磁电式仪表区别
电磁式仪表与磁电式仪表有何不同？添加时间：2015-08-12 来源：艾特贸易网| 阅读量：1170答：电磁式仪表与磁电式仪表是两种不同类型的仪表。
它们有很多不同之处，突出表现在性能、结构和表盘上。
(1)从表盘上就可区分开这两种仪表。
除了图形符号不同外，磁电式电流表和电压表的刻度基本上是均匀的，而电磁系仪表的刻度则由密变疏。
(2)从性能上看，磁电式仪表反映的是通过它的电流的平均值，因此只能用其直接测量直流电流或电压；而电磁式仪表反映的是通过它的电流的有效值，因此，不加任何转换，电磁式仪表就可用于直流、交流，以至非正弦电流、电压的测量，但其测量灵敏度和精度都不及磁电式仪表高，而功耗却大于磁电式仪表。
(3)结构和工作原理的不同是两种仪表的根本区别。
虽然它们都分为固定和可动两大部分，但其具体组成内容不同。
磁电式仪表的固定部分是永久磁铁，用来产生均匀、恒定的磁场；可动部分的核心是一组线圈，被测电流流经线圈时，利用通电导线在磁场中受力的原理（即电动机原理），实现可动部分的转动。
磁电式仪表的结构如图1.2所示。
图1.2 磁电式仪表的测量结构示意图电磁式仪表的固定部分是被测电流流经的线圈，有电流通过即可形成较强的磁场；可动部分的核心是一片可被及时磁化的软磁性材料（如铁片、坡莫合金等），利用被磁化的动铁片与通电线圈（或被磁化的静铁片）磁极之间的作用力，实现可动部分的偏转。
由于电磁式仪表构造简单、成本低廉，在电工测量中获得了广泛的应用，尤其是开关板式交流电流表、电压表，基本上都采用这种仪表。
图1.3 电磁式仪表的测量机构示意图电磁式仪表的结构如图1.3所示，根据测量机构的结构形式不同，分为扁线圈吸引型和圆线圈排斥型两种。
电动式仪表原理
电动式仪表原理
电动式仪表是一种常见的电气测量仪器，它利用电磁感应原理来测量电流、电压、功率等电气参数。
电动式仪表的工作原理是基于法拉第电磁感应定律和安培环路定理。
电动式仪表的基本结构由磁场系统、电流系统和指示系统三部分组成。
其中，磁场系统由磁铁和磁场线圈组成，电流系统由电流线圈和电流指针组成，指示系统由指针和刻度盘组成。
当电流通过电流线圈时，它会产生一个磁场，这个磁场会与磁铁产生相互作用，使得磁场线圈受到一个力矩，从而使得指针转动。
根据安培环路定理，电流线圈所受的力矩与电流成正比，因此可以通过测量指针的偏转角度来确定电流的大小。
同样地，当电压作用于电压线圈时，它也会产生一个磁场，这个磁场会与磁铁产生相互作用，使得磁场线圈受到一个力矩，从而使得指针转动。
根据法拉第电磁感应定律，电压线圈所受的力矩与电压成正比，因此可以通过测量指针的偏转角度来确定电压的大小。
在测量功率时，电动式仪表可以通过将电流线圈和电压线圈串联或并联来实现。
当电流和电压同时作用于电动式仪表时，它们会产生一个合成的磁场，这个磁场会与磁铁产生相互作用，使得磁场线圈受到一个力矩，从而使得指针转动。
根据安培环路定理和法拉第电磁感应定律，电动式仪表可以测量电流和电压的乘积，从而确定功
率的大小。
电动式仪表是一种基于电磁感应原理的电气测量仪器，它可以测量电流、电压、功率等电气参数。
通过了解电动式仪表的工作原理，我们可以更好地理解它的测量原理和使用方法，从而更加准确地测量电气参数。
磁电式电磁式电动式仪表的定义原理
磁电式、电磁式、电动式仪表的定义、原理1 什么就是磁电式仪表?磁电式仪表广泛地应用于直流电压与电流的测量,如与各种变换器配合,在交流及高频测量中也得到较广泛的应用,因此在电气测量指示仪表中占有极为重要的地位。
2 磁电式仪表就是由哪几部分构成的?磁电式仪表就是由固定的磁路系统与可动部分组成的。
仪表的磁路系统就是在永久磁铁1的两极,固定着极掌2。
两极掌之间就是圆柱形铁心3。
圆柱形铁心固定在仪表的支架上,用来减小磁阻,并在极掌与铁心之间的气隙中形成沿圆柱形表面均匀辐射的磁场,其磁感应强度处处相等,方向与圆柱形表面垂直。
处在这个磁场中的可动线圈4就是用很细的漆包线绕制在铝框架上的。
框架的两端分别固定着半轴,半轴上的另一端通过轴尖支承于轴承中。
指针6安装在前半轴上。
当可动线圈4通入电流时,在磁场的作用下便产生转动力矩,使指针随着线圈一起转动。
线圈中通过的电流越大,产生的转动力矩也越大,因此指针转动的角度也大。
反作用力矩可以由游丝、张丝或悬丝产生。
当采用游丝时,还同时用它来导人与导出电流,如图4-1(b)所示。
因此装设了两个游丝,它们的螺旋方向相反。
仪表的阻尼力矩则由铝框产生。
高灵敏度仪表为减轻可动部分的重量,通常采用无框架动圈,并在动线圈中加短路线圈,以产生阻尼作用。
磁电式仪表按磁路形式又分为内磁式、外磁式与内外磁式三种,如图4-2所示。
内磁式的结构就是永久磁铁在可动线圈的内部。
外磁式的结构就是永久磁铁在可动线圈的外部。
内外磁式的结构就是在可动线圈的内外都有永久磁铁,磁场较强,可使仪表的结构尺寸更为紧凑。
3 磁电式仪表就是如何工作的?磁电式仪表就是根据载流导体在磁场中受力的原理,即电动机原理而制成的。
磁电式仪表测量机构产生力矩的原理如图4-3所示。
4、什么就是电磁式仪表?电磁式仪表就是测量交流电流与电压最常见的一种仪表。
它具有结构简单、过载能力强、造价低廉以及可交直流两用等一系列优点,因此电磁式仪表在电力工程,尤其就是固定安装的测量中得到了广泛的应用。
磁电式电流表的工作原理
定期清洁电流表外壳表面，保持干燥，避免 潮湿和尘土侵蚀。
常见故障与排除方法
指针不归零 测量误差大
表壳破损 无显示
可能是由于机械磨损或电路故障导致，需要更换相关部件或进 行维修。
可能是由于量程选择不当、表笔接触不良或电路故障引起，需 要检查量程选择和表笔连接，如故障仍未排除，则需进行维修
。
刻度与量程
磁电式电流表的刻度与量程是根据其测量机构的特性和设计来确定的。 不同量程的电流表有不同的转换器和指示机构，以适应不同大小的电流 测量。
02 磁电式电流表的结构
测量机构
测量机构是磁电式电流表的核心部分， 它由线圈、铁芯和测量元件组成。
测量元件通常是一个铝框或铜框，上 面绕有测量线圈，当测量元件转动时， 测量线圈中的电流发生变化，从而产 生感应电动势。
刻度误差
刻度误差是由于刻度不准确或刻度盘磨损造成的。减小误差的方法包括定期对刻度盘进行 检查和校准，以及对磨损的刻度盘进行更换。
机械误差
机械误差是由于机械摩擦、传动机构松动等原因造成的。减小误差的方法包括保持机械部 分的清洁和润滑，定期对传动机构进行检查和紧固。
使用注意事项
正确接入电路
在使用磁电式电流表时，应正确接入电路，确保电流表串联在被 测电路中，以避免对电路造成影响。
可能是由于使用不当或意外碰撞导致，需要更换表壳或进行维 修。
可能是由于电源故障或电路故障导致，需要检查电源和电路连 接，如故障仍未排除，则需进行维修。
感谢您的观看
THANKS
磁电式电流表的工作 原理
目录
CONTENTS
• 磁电式电流表简介 • 磁电式电流表的结构 • 磁电式电流表的测量原理 • 磁电式电流表的特性与误差 • 磁电式电流表的应用与维护
磁电式仪表工作原理 铝框 作用
磁电式仪表工作原理铝框作用磁电式仪表是一种常用的测量电流、电压和功率的电工仪表。
它的工作原理基于磁电效应，通过电流和磁场的相互作用来测量电力参数。
磁电式仪表由铁芯、线圈和移动线圈组成。
其关键原理是利用电流在导体中产生的磁场，与磁场相互作用的力，来驱动移动线圈的运动，进而测量电流、电压和功率等参数。
磁电式仪表的工作原理可以分为磁场效应和电磁感应效应两个部分。
在磁场效应的作用下，电流通过线圈时会产生一个磁场，这个磁场的大小和方向与电流大小和方向有关。
而移动线圈由于电流通过时受到磁场的力作用，而在磁场的力的作用下产生位移。
位移的大小和方向与电流大小和方向有关，因此可以通过测量位移的变化来测量电流的大小。
而在电磁感应效应的作用下，当电压线圈中的导线在磁场中移动时，会产生一个感应电动势。
根据法拉第电磁感应定律，这个感应电动势的大小与导线长度、磁感应强度和移动速度有关。
通过测量感应电动势的大小，可以间接测量电压的大小。
磁电式仪表中的铝框的作用是支持仪表的外壳和组件。
铝材料具有轻量、坚固耐用等特点，能够很好地保护仪表内部的线圈和机械部件。
它能够有效防止外界的机械冲击和震动对仪表的影响，同时也能够保护内部的线圈免受外界环境的侵蚀。
此外，铝框还能够提供稳定的支撑结构，使仪表的各个组件能够精确定位，从而保证仪表的精准度和可靠性。
除了支撑和保护作用，铝框还承担着导热、散热的功能。
由于磁电式仪表工作时会产生一定的热量，如果不能及时散热，就会导致温度升高，进而影响仪表的精度和使用寿命。
铝框具有良好的导热性能，能够有效地将热量传导到周围环境中，从而保持仪表的正常工作温度。
此外，铝框还具有一定的抗腐蚀性能。
在许多工业环境中，可能存在腐蚀性气体或液体，对仪表的材料会造成一定的损害。
铝框具有抗氧化和抗腐蚀的性能，在一定程度上可以延长仪表的使用寿命。
总之，磁电式仪表通过利用磁电效应来测量电流、电压和功率等参数。
铝框作为仪表的支撑和保护结构，发挥着重要的作用。
磁电式、电磁式、电动式仪表的定义、原理【精品文档】
磁电式、电磁式、电动式仪表的定义、原理1 什么是磁电式仪表?磁电式仪表广泛地应用于直流电压和电流的测量，如与各种变换器配合，在交流及高频测量中也得到较广泛的应用，因此在电气测量指示仪表中占有极为重要的地位。
2 磁电式仪表是由哪几部分构成的?磁电式仪表是由固定的磁路系统和可动部分组成的。
仪表的磁路系统是在永久磁铁1的两极，固定着极掌2。
两极掌之间是圆柱形铁心3。
圆柱形铁心固定在仪表的支架上，用来减小磁阻，并在极掌和铁心之间的气隙中形成沿圆柱形表面均匀辐射的磁场，其磁感应强度处处相等，方向与圆柱形表面垂直。
处在这个磁场中的可动线圈4是用很细的漆包线绕制在铝框架上的。
框架的两端分别固定着半轴，半轴上的另一端通过轴尖支承于轴承中。
指针6安装在前半轴上。
当可动线圈4通入电流时，在磁场的作用下便产生转动力矩，使指针随着线圈一起转动。
线圈中通过的电流越大，产生的转动力矩也越大，因此指针转动的角度也大。
反作用力矩可以由游丝、张丝或悬丝产生。
当采用游丝时，还同时用它来导人和导出电流，如图4-1(b)所示。
因此装设了两个游丝，它们的螺旋方向相反。
仪表的阻尼力矩则由铝框产生。
高灵敏度仪表为减轻可动部分的重量，通常采用无框架动圈，并在动线圈中加短路线圈，以产生阻尼作用。
磁电式仪表按磁路形式又分为内磁式、外磁式和内外磁式三种，如图4-2所示。
内磁式的结构是永久磁铁在可动线圈的内部。
外磁式的结构是永久磁铁在可动线圈的外部。
内外磁式的结构是在可动线圈的内外都有永久磁铁，磁场较强，可使仪表的结构尺寸更为紧凑。
3 磁电式仪表是如何工作的?磁电式仪表是根据载流导体在磁场中受力的原理，即电动机原理而制成的。
磁电式仪表测量机构产生力矩的原理如图4-3所示。
4.什么是电磁式仪表?电磁式仪表是测量交流电流与电压最常见的一种仪表。
它具有结构简单、过载能力强、造价低廉以及可交直流两用等一系列优点，因此电磁式仪表在电力工程，尤其是固定安装的测量中得到了广泛的应用。
电工基础知识
二 常用电工仪表和测试的认识及应用1. 电工仪表的基本原理磁电式仪表用符号 ‘∩’表示.其工作原理为：可动线圈通电时，线圈和永久磁铁的磁场磁场相互作用的结果产生电磁力，从而形成转动力矩，使指针偏转．电磁式仪表用符号 ‘ ‘表示,分为吸引型和排斥型两种.吸引型电磁式仪表工作原理：线圈通电后,铁片被磁化,无论在那种情况下都能使时钟顺时方向转动.排斥型电磁式仪表工作原理：线圈通电后,动定铁片被磁化, 动定铁片的同极相对,互相排斥,使动铁片转动.电动式仪表用符号 ‘ ‘表示. 其工作原理为：固定线圈产生磁场,可动线圈有电流通过时受到安培力作用,使指针顺时针转动.2. 常用的测量仪表电工测量项目：电流、电压、电阻、电功率、电能、频率、功率因素等.电流表和电压表 电流测量电流测量的条件：电流表须与被测电路串联；电流流量不超过量程．a 图电流表直接接入式负载 适用:交直流小电流测量b 图 直流电流表与分流器接入 适用:扩大仪表量程RfL 的确定：1. 测出R 表;2.定出量程范围例:假定A 表的量程为A 1(1A,1m)解:因U 表=RfL,则A 1 x R 表 = (A 2 – A 1) x RfL 1 x 0.1 = (10 – 1) x RfL 即RfL =91.0= 901m c 图 交流电流表通过电流互感器接入 适用:交流大电流测量互感器的选用：1) 选用穿互感器的匝数必须满足母线电流,小于允许电流; 2) 购买配套仪表:例如选用1匝150/5,则选用150/5仪表电压测量电压测量条件：电压表必须与被测电流并联,电压值不得超出量程.电压测量方法：a 图 直接接入法适用:交直流低压测量b 图 通过附加电阻加入适用:扩大仪表量程,一般不超过2000V c 图 通过电流互感器接入功率表的选用：功率表大都采用电动式.因为要反映电压、电流要素,要使实际电压小于电压线圈耐压,实际电流小于电流线圈额定电流. 接线守则：符号 ‘*’,端接电源.电流端钮与电路串联,电压端钮与电路并联. 接线图：I 负载单相功率及三相功率测量接线： a 图 A 的功率B CC 用电总功率 b 图 U Z C注: 直流电P=UI,交流电P=UICos ø 电能有单相与三相两种电能测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁电式电磁式电动式仪
表的定义原理
Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
磁电式、电磁式、电动式仪表的定义、原理
1 什么是磁电式仪表
磁电式仪表广泛地应用于直流电压和电流的测量，如与各种变换器配合，在交流及高频测量中也得到较广泛的应用，因此在电气测量指示仪表中占有极为重要的地位。
2 磁电式仪表是由哪几部分构成的
磁电式仪表是由固定的磁路系统和可动部分组成的。
仪表的磁路系统是在永久磁铁1的两极，固定着极掌2。
两极掌之间是圆柱形铁心3。
圆柱形铁心固定在仪表的支架上，用来减小磁阻，并在极掌和铁心之间的气隙中形成沿圆柱形表面均匀辐射的磁场，其磁感应强度处处相等，方向与圆柱形表面垂直。
处在这个磁场中的可动线圈4是用很细的漆包线绕制在铝框架上的。
框架的两端分别固定着半轴，半轴上的另一端通过轴尖支承于轴承中。
指针6安装在前半轴上。
当可动线圈4通入电流时，在磁场的作用下便产生转动力矩，使指针随着线圈一起转动。
线圈中通过的电流越大，产生的转动力矩也越大，因此指针转动的角度也大。
反作用力矩可以由游丝、张丝或悬丝产生。
当采用游丝时，还同时用它来导人和导出电流，如图4-1(b)所示。
因此装设了两个游丝，它们的螺旋方向相反。
仪表的阻尼力矩则由铝框产生。
高灵敏度仪表为减轻可动部分的重量，通常采用无框架动圈，并在动线圈中加短路线圈，以产生阻尼作用。
磁电式仪表按磁路形式又分为内磁式、外磁式和内外磁式三种，如图4-2所示。
内磁式的结构是永久磁铁在可动线圈的内部。
外磁式的结构是永久磁铁在可动线圈的外部。
内外磁式的结构是在可动线圈的内外都有永久磁铁，磁场较强，可使仪表的结构尺寸更为紧凑。
3 磁电式仪表是如何工作的
磁电式仪表是根据载流导体在磁场中受力的原理，即电动机原理而制成的。
磁电式仪表测量机构产生力矩的原理如图4-3所示。
4.什么是电磁式仪表
电磁式仪表是测量交流电流与电压最常见的一种仪表。
它具有结构简单、过载能力强、造价低廉以及可交直流两用等一系列优点，因此电磁式仪表在电力工程，尤其是固定安装的测量中得到了广泛的应用。
5.电磁式仪表与磁电式仪表有何不同
电磁式仪表与磁电式仪表是两种不同类型的仪表。
它们有很多不同之处，突出的表现在性能、结构和表盘上。
从表盘上就可区分开这两种仪表。
除它们的图形符号不同外，磁电式电流表和电压表的刻度基本上是均匀的，而电磁式仪表的刻度则由密变疏。
从性能上看，磁电式仪表反映的是通过它的电流的平均值，因此它的直接被测量只能是直流电流或电压；而电磁式仪表反映的是通过它的电流的有效值，因此，不加任何转换，电磁式仪表就可用于直流、交流，以至非正弦电流、电压的测量。
但其测量灵敏度和精度都不及磁电式仪表高，而功耗却大于磁电式仪表。
结构和工作原理的不同是两种仪表的根本区别。
虽然它们都分为固定和可动两大部分，但其具体组成内容不同。
磁电式仪表的固定部分是永久磁铁，用来产生均匀、恒定的磁场；可动部分的核心是一线圈，被测电流流经线圈时，
利用通电导线在磁场中受力的原理(即电动机原理)，实现可动部分的转动。
电磁式仪表的固定部分是被测电流流经的线圈，有电流通过即可形成较强的磁场；可动部分的核心是一片可被及时磁化的软磁性材料(如铁片，坡莫合金等)，利用被磁化酌动铁片与通电线圈(或被磁化的静铁片)磁极之间的作用力，实现可动部分的偏转。
由于电磁式仪表构造简单、成本低廉，在电工测量中获得了广泛的应用，尤其是开关板式交流电流、电压表，基本上都采用这种仪表。
电磁式仪表根据测量机构的结构形式不同，分有扁线圈吸引型和圆线圈排斥型两种。
6. 什么是吸引型电磁式仪表
电磁式仪表的测量机构主要有吸引式和排斥式两种类型，扁线圈吸引型电磁式仪表的结构如图5-1(a)所示。
吸引型电磁式仪表是由固定线圈l和偏心装在转轴上的可动铁片2构成的一个电磁系统。
转轴上还装有指针3、阻尼片4及游丝5。
游丝的作用和在磁电式测量机构中不同，它只产生反作用力矩。
7.什么是电动式仪表
电磁式仪表的测量准确度一般不高，其主要原因是由于电磁式仪表铁磁材料的磁滞和涡流效应等造成的。
用于交流精密测量大多采用电动式仪表，基本上消除了磁滞和涡流的影响。
磁电式仪表的磁场是由永久磁铁建立的，当利用通有电流的固定线圈来代替永久磁铁时，便构成了"电动式仪表"。
固定线圈不仅可以通过直流，而且还可通过交流，因此，电动式仪表的主要优点是能交直流两用，并能达到～级的准确度。
使电动式仪表的准确度得到了提高。
电动式仪表不但能精确地测量电流、电压和功率，而且还可以测量功率因数、相位及频率等。
它可使用的频率范围较宽，可用在45～2500Hz的交流电路中。
所以，电动式仪表用途广泛，在精密指示仪表巾占有重要地位。
现在，电动式仪表正朝着提高灵敏度、扩大量程和频率范围，以及降低功耗、缩小外形、减小质量、降低成本和提高使用寿命的方向发展。
目前，国内外出现了张丝支承、陶瓷支架、陶瓷转轴、小偏转角以及光标指示的电动式仪表，其准确度为1％，功率损耗小于lW，交流使用的额定频率可达15-
5000Hz，扩展频率范围则达10000Hz，这样就更扩大了电动式仪表的应用范围。
显而易见，电动式仪表在各类指示仪表中，保持着明显的优势。
8. 电动式仪表的结构是怎样的是如何工作的
电动式仪表的测量机构主要由建立磁场的固定线圈1和在此磁场中偏转的可动线圈2组成，其结构如图6-1所示。
固定线圈1分为平行排列，互相对称的两部分，中间留有空隙，以便穿过转轴。
这种结构的特点是能获得均匀的工作磁场，并可借助改变两个固定
线圈之间的串、并联关系而得到不同的电流量程。
可动线圈与转轴固接在一起，转轴上装有指针3和空气阻尼器的阻尼片4。
游丝5用来产生反作用力矩，并起引导电流的作用。
可动线圈比固定线圈小些、轻些，常见的线圈形状有圆形、椭圆形及矩形等。
由于线圈工作磁场很弱，通常只有磁电式仪表磁场的1％～5％，故易受外磁场影响。
为此电动式仪表的测量机构应置于磁屏蔽罩内，以减少对测量机构的干扰。
电动式仪表的工作原理如图6-2所示。
可动线圈置于固定线圈之内，装在转轴上，当固定线圈通过电流J，和可动线圈通过电流I2时，固定线圈产生磁场，可动线圈和该磁场相互作用产生转动力矩，带
动指针偏转指示出被测量值的大小。
反作用力矩也由游丝产生，阻尼力矩由阻尼片在空气阻尼盒内的运动产生。
电动式仪表
电动式仪表有两个线圈：固定线圈和可动线圈（产生转动转矩的装置）。
产生阻转矩的装置为联在转轴上的螺旋弹簧。
可动线圈与指针及空气阻尼器的活塞都固定在转轴上，其电流通过螺旋弹簧引入。
