UPS稳压电源常见故障维修排除
UPS常见故障及处理方法解析
UPS常见故障及处理方法解析UPS（不间断电源）是一种在供电中断时继续为电子设备提供电力的设备。
然而，UPS也可能会遇到一些常见的故障，如下所述：1.电池故障：UPS的电池是其最关键的组件之一、电池寿命有限，经过一段时间的使用后，电池性能可能会下降，导致UPS无法提供足够的电力来支持设备。
处理方法包括更换电池，定期检查电池状态并确保UPS充电适当。
2.过载故障：当连接到UPS的设备负荷超过其容量时，UPS可能会过载。
这会导致UPS无法提供电力，并有可能损坏设备。
处理方法之一是将一些设备与UPS断开连接，以减少负荷。
另一种方法是升级UPS以满足更高容量的负荷。
3.过电压或欠电压故障：UPS可以通过稳定输入电源的电压来保护设备。
当输入电压过高或过低时，UPS可能会发生故障。
为了解决这个问题，可以使用稳压器或调节器来稳定输入电源的电压。
4.输出故障：如果UPS无法提供输出电力，可能是因为UPS输出插座故障或输出电路短路。
处理方法包括检查输出插座是否正常工作，更换损坏的插座，并修复输出电路的短路。
5.UPS无法开机：当UPS无法开机时，可能是由于电源线故障、电源按钮损坏或主电源故障等原因。
处理方法包括检查电源线是否插好、更换损坏的电源按钮，以及检查主电源是否正常并修复故障。
6.过热故障：UPS在工作时会产生一定的热量，当温度过高时，UPS可能会过热并导致故障。
处理方法包括放置UPS在通风良好的位置，并确保UPS周围没有堵塞物阻挡空气流动。
7.输出波形问题：UPS提供的输出电力可能不是纯正弦波，而是近似正弦波、方波或脉冲波等。
这可能对一些敏感设备造成损害。
处理方法之一是购买适合敏感设备的UPS，能够提供接近纯正弦波的输出。
8.电源线松动：UPS输入和输出端的电源线可能会松动，这会导致电源中断或设备无法正常工作。
处理方法包括确保电源线牢固连接，必要时更换损坏的电源线。
要解决UPS的常见故障1.定期检查UPS的状态和性能，包括电池、输入和输出电压等。

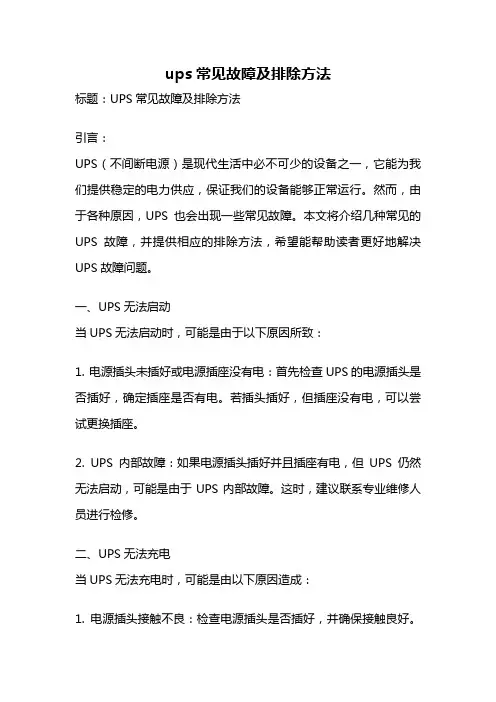

ups常见故障及排除方法
ups常见故障及排除方法标题：UPS常见故障及排除方法引言：UPS（不间断电源）是现代生活中必不可少的设备之一，它能为我们提供稳定的电力供应，保证我们的设备能够正常运行。
然而，由于各种原因，UPS也会出现一些常见故障。
本文将介绍几种常见的UPS故障，并提供相应的排除方法，希望能帮助读者更好地解决UPS故障问题。
一、UPS无法启动当UPS无法启动时，可能是由于以下原因所致：1. 电源插头未插好或电源插座没有电：首先检查UPS的电源插头是否插好，确定插座是否有电。
若插头插好，但插座没有电，可以尝试更换插座。
2. UPS内部故障：如果电源插头插好并且插座有电，但UPS仍然无法启动，可能是由于UPS内部故障。
这时，建议联系专业维修人员进行检修。
二、UPS无法充电当UPS无法充电时，可能是由以下原因造成：1. 电源插头接触不良：检查电源插头是否插好，并确保接触良好。
有时，电源插头接触不良可能导致UPS无法充电。
2. 电池老化：UPS的电池寿命有限，经过一段时间的使用后，电池会老化，从而影响充电效果。
这时，需要更换UPS电池。
3. 充电线路故障：检查UPS的充电线路是否正常。
如果线路损坏，可以更换或修复线路。
三、UPS无法供电当UPS无法供电时，可能是由以下原因所致：1. 电池电量耗尽：首先检查UPS的电池电量是否耗尽。
如果电池电量低于一定程度，UPS将无法正常供电。
此时需要及时充电或更换电池。
2. UPS输出线路故障：检查UPS输出线路是否损坏。
如有损坏，可以更换或修复线路。
3. UPS内部故障：如果以上两点都正常，但UPS仍无法供电，可能是由于UPS内部故障。
建议联系专业维修人员进行检修。
四、UPS报警当UPS发出报警声时，可能是由以下原因所致：1. 负载过大：检查UPS的负载是否超过额定数值。
如果负载过大，可以尝试减少负载或购买更高容量的UPS。
2. 电池电量不足：UPS报警声有时也可能是由于电池电量不足所致。
UPS电源常见故障及解决方案
UPS电源常见故障及解决方案
UPS电源是连接电网和计算机设备之间的重要设备，它可以在电网供电不稳定或突然断电时为设备提供持续而稳定的电力供应。
然而，UPS电源也可能会出现故障，导致设备无法正常工作。
下面将介绍一些常见的UPS电源故障及解决方案。
1.UPS无法启动或无法正常工作
这可能是由于UPS电源的供电线路故障、电源插座故障、UPS自身故障等原因导致的。
解决方案包括：
-检查UPS的供电线路是否有松动、短路等问题，并修复。
-检查电源插座是否运行正常，如果不正常，更换插座或修复插座问题。
2.UPS电池寿命过短
UPS电池的寿命通常是有限的，对于老化的电池，可能无法提供足够的电力支持设备正常工作。
解决方案包括：
-检查UPS电池是否老化和损坏，如果是，可以考虑更换电池。
-如果UPS电池寿命过短，可以加大电池容量，提供更长的备用电力供应时间。
3.UPS无法及时切换到备用电源模式
-检查UPS的输出电压、输入电流和负载情况，确保它们在正常范围内。
-检查UPS系统的设置，确保正确设置了备用电源模式的参数。
-检查UPS的切换器件是否运行正常，如果有问题，可以尝试更换。
4.UPS报警提示
-根据报警提示信息，查看UPS电源的说明书，了解报警的原因，并采取相应的措施。
ups常见故障及处理方法 -回复
ups常见故障及处理方法-回复UPS（不间断电源）是一种为电子设备提供稳定电力的设备，它具有保护电子设备免受电力波动、电压脉动、电力中断和电压峰值等问题的功能。
然而，像其他电子设备一样，UPS也会出现一些常见故障。
在本文中，我将逐步回答有关UPS常见故障及处理方法的问题。
一、UPS无法开启或没有输出电力1.检查电源线：首先，确保UPS的电源线连接正常，没有损坏或松动的问题。
对于固定安装的UPS设备，还需要检查插座是否正常工作。
2.检查在线/离线开关：UPS通常具有在线/离线开关，用于切换电源模式。
确保在线/离线开关处于正确的位置。
如果设备仍然无法开启，尝试切换在线/离线开关的位置。
3.检查电源电压：使用电压表测量UPS的输入电压。
如果输入电压正常，但UPS仍然无法开启，则可能是UPS内部电路的问题。
这种情况下，最好联系专业技术人员进行修理。
二、UPS无法自主转换到电池供电模式1.检查电池连接：确保电池连接正常，没有松动的接触或腐蚀的问题。
还需要检查电池是否仍然具有足够的电力储备。
2.检查输入电源：UPS无法自主转换到电池供电模式可能是由于输入电源的问题引起的。
检查你的建筑物是否存在电力中断或电力波动等问题。
如果输入电源正常，但UPS仍然无法自主转换，可能是电池充电功能出现问题，需要联系专业技术人员。
三、UPS发出异常响声或过热1.检查通风设施：UPS内部有风扇用于散热，确保风扇正常运转并保持通风良好的环境。
如果风扇有异常噪音或停止运转，可以尝试清洁或更换风扇。
2.检查负载：UPS可能超载或过热，导致异常响声或过热问题。
在UPS 上检查负载，确保没有超出额定容量。
如果负载太大，应考虑分散负载或升级UPS设备。
四、UPS自检失败或报警灯闪烁1.检查电池状态：不间断电源通常在开启时进行自检，以确保电池状态良好。
如果UPS自检失败或报警灯闪烁，可能是由于电池故障引起的。
检查电池的充电状态和寿命，如有需要，更换电池。
山特500vaups稳压电源常见故障维修实例
山特500V A U P S稳压电源常见故障维修实例(总7页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除故障现象一:市电供电正常时，逆变时有输出，但输出电压偏高至275V分析与维修:根据稳压电源工作原理可知，只有当电源的高压保护电路和市电稳压电路有故障时，才会出现上述现象。
电源输出电压经T2取样、整流、滤波后，加至电压比较器U7的⑧、⑨脚，然后接参考电压端。
只有当比较器U7的⑧脚电压高于⑨脚电压时，脚④才会跳变成低电平输出，从而控制保护电压动作。
以下分两步逐一进行检测:一、市电稳压的检测从实物图中可知，市电电压的高低取决于继电器S3～S8的吸合状态。
先用万用表逐一检测，发现继电器S3的线圈已烧断，故S3不吸合，使得220V 市电电压完全加在T3的第3、4根抽头间，从而导致输出电压偏高。
更换T3，开机运行，故障排除。
在实际工作中，考虑到该稳压电源直接接在交流稳压器上使用，又无同规格的继电器可代换，将S3中的第①、③短接即可。
二、高压保护电路的检测首先用万用表测得电压比较器U7的⑧脚电压为2.35v、⑨脚电压为2.25v，此时高压保护电路不起动。
逐一仔细查看高压保护电路的每一元器件，均无故障。
适当调整电位器RP8，当下调至某一数值(减少)时，高压保护电路突然正常起动。
由此可知，电源高压保护电路的电压偏高，须重新调整。
将电源的输入端接在交流调压器上，输出端接在电压表上。
然后将调压器的电压值慢慢地从175v升至250v，并记录下此过程中输出电压最大值是230v。
当输出电压是235v时，沿逆时针方向缓慢调整电位器RP8，直至高压保护电路刚一启动即可。
注意，当高压保护电路出现故障，输出电压为220v±5%时，是无法仅凭肉眼观察到的。
因此在使用时要定期检查高压保护电路是否正常。
故障现象二:停电时，逆变不工作分析与维修:根据故障现象分析得知，该故障是因蓄电池电压太低引起。
UPS常见故障及排除方法
UPS常见故障及排除方法UPS（不间断电源）是一种用于保护电子设备免受电力故障和中断影响的设备。
尽管UPS是一种可靠的设备，并且经过精心设计，但仍然存在可能发生故障的情况。
下面将介绍一些常见的UPS故障及排除方法。
1.电池故障：UPS的电池寿命通常在3至5年左右，如果电池故障，UPS将无法提供电力供应。
解决方法是更换电池。
首先，检查电池是否充电，如果电量足够，可能是由于电池老化或损坏导致。
别忘了检查电池的接线是否正确，没有松动或腐蚀。
如果电池已超过其设计寿命，最好考虑购买新的电池。
2.过载故障：过载可以导致UPS关闭或切换到旁路模式。
首先，检查UPS是否过载，从设备中断连接电源，然后重新连接一个设备，直到UPS再次过载。
一旦找到过载的设备，可以考虑减少电负载或使用额外的UPS来分担负载。
3.电源问题：如果UPS不能通过交流电源供电，主要是由于电源线路故障。
首先，检查UPS的电源线是否连接到稳定的插座上，检查电源线是否损坏或松动。
同时，还应该检查电源线路和插座是否工作正常，可以尝试在其他插座上插入电源线，或者尝试使用其他电器设备来测试电源线路。
4.输出电压问题：如果UPS的输出电压低于或超过设备所需的电压范围，可能会导致设备损坏或无法正常工作。
首先，检查设备的电压要求，然后使用多用途测试仪检查UPS的输出电压是否符合规格。
如果输出电压不正确，可以尝试重启UPS或重新校准UPS。
5.内部故障：UPS的内部故障可能会导致它无法正常工作。
这可能是由于组件老化、电路短路或电路板损坏等原因引起的。
如果经过检查确定是内部故障，建议将UPS送往维修中心进行维修或更换。
除了上述常见的UPS故障，还应密切关注UPS的警报指示灯是否亮起，以及任何其他异常的噪音或异味。
这些可以提供有关故障类型和严重性的线索。
在使用UPS时，应定期进行维护，清洁内部和外部部件，确保正常运行。
此外，定期测试UPS的功率输出和自动转换功能，以确保其可靠性。
ups常见故障及处理方法 -回复
ups常见故障及处理方法-回复UPS（不间断电源）是将电池与电源之间进行连接的设备，用于提供电源的备份和稳定，并在电网电压不稳定或断电的情况下提供电力。
虽然UPS 具有高可靠性，但也会出现一些常见的故障。
在这篇文章中，我们将一步一步回答有关UPS常见故障及处理方法的问题。
第一步：了解UPS的常见故障类型UPS常见的故障类型包括电池故障，过载，短路以及电源故障。
了解这些故障类型有助于我们更好地应对问题。
1. 电池故障：UPS的电池是其关键组件之一，如果电池老化或损坏，则UPS无法提供稳定的备用电源。
电池故障可能表现为缩短的备用电源时长或完全无法进行备份。
2. 过载：过载是指UPS的负载超过了其额定能力。
过载可能导致UPS 无法维持供电过程或关机。
3. 短路：短路是指电路中出现两个或多个节点之间的低阻抗路径。
短路可能导致UPS损坏或发生故障。
4. 电源故障：电源故障包括供电中断或电网电压不稳定等问题。
这些故障可能导致UPS无法提供稳定的备份电源。
第二步：根据故障类型采取相应的处理方法针对不同的故障类型，我们需要采取特定的处理方法来修复UPS的问题。
1. 电池故障处理方法：- 检查电池状态：检查电池连接是否良好，并通过使用电池测试仪来检测电池的状态。
如果电池老化或损坏，需要更换新的电池。
- 清洁电池接触点：清洁电池接触点，确保良好的接触，以提高电池的性能。
2. 过载处理方法：- 减少负载：检查所有连接到UPS的设备和电池，确保负载不超过UPS的额定能力。
如果负载过重，需要减少负载或增加UPS容量。
- 分流电源：将电路划分成不同的电源区块，以减轻特定区块的负载。
3. 短路处理方法：- 查找短路：使用电路测试仪逐步检查电路，找到短路出现的位置。
- 修复短路：修复短路，可能涉及更换电线或元件。
4. 电源故障处理方法：- 检查电源：检查电源和电网连接是否正常，确保电源供应没有中断或电压过高/过低等问题。
- 使用稳压器：安装稳压器来稳定电源的电压。
UPS不间断电源常见故障及如何排除
UPS不间断电源常见故障及如何排除（1）UPS故障报警灯持续点亮的情况
1、检查UPS各外部接口的接触情况，如果接触不良，应将其接口拧紧或者更换；
2、如果接触不良是由于插头松动或者接口接触不良导致，可以用一般的插头抹除剂来清洁插头，保证插头夯实接触；
3、查看UPS输出端电压，如果过低，说明UPS在正常电源输入时电压不稳定，需要采用稳压器，稳定输入电源；
4、检查UPS的电池是否损坏，电池损坏的情况下，UPS会有报警灯持续点亮的情况，需要更换新的电池。
（2）UPS失去负载保护
1、检查UPS各外部接口的接触情况，如果接触不良，应将其接口拧紧或者更换；
2、检查UPS的过载保护是否正常，如果过载保护没有正常工作，可能是由于电源噪声引起的，可以采用稳压器来提高系统的电源稳定性；
3、检查UPS是否超出其负载容量限制，如果UPS的负载过大，应当增大UPS的额定负载；
4、检查UPS的电池是否正常，如果电池存在问题，可以通过更换新的电池来恢复其正常的工作状态。
（3）UPS“旁路输出”不工作
1、检查UPS各外部接口的接触情况，如果接触不良。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UPS稳压电源常见故障维修排除
UPS（Uninterruptible Power System/Uninterruptible Power Supply），即不间断电源，是将蓄电池（多为铅酸免维护蓄电池）与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。
主要用于给单台计算机、计算机网络系统或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。
当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流式电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时，UPS 立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。
UPS 设备通常对电压过高或电压过低都能提供保护。
常见故障及维修
一、有市电时UPS输出正常，而无市电时蜂鸣器长鸣，无输出。
故障分析：从现象判断为蓄电池和逆变器部分故障，可按以下程序检查：
1. 检查蓄电池电压，看蓄电池是否充电不足，若蓄电池充电不足，则要检查是蓄电池本身的故障还是充电电路故障。
2. 若蓄电池工作电压正常，检查逆变器驱动电路工作是否正常，若驱动电路输出正常，说明逆变器损坏。
3. 若逆变器驱动电路工作不正常，则检查波形产生电路有无PWM控制信号输出，若有控制信号输出，说明故障在逆变器驱动电路。
4. 若波形产生电路无PWM控制信号输出，则检查其输出是否因保护电路工作而封锁，
若有则查明保护原因；
5. 若保护电路没有工作且工作电压正常，而波形产生电路无PWM波形输出则说明波形产生电路损坏。
上述排故顺序也可倒过来进行，有时能更快发现故障。
二、蓄电池电压偏低，但开机充电十多小时，蓄电池电压仍充不上去。
故障分析：从现象判断为蓄电池或充电电路故障，可按以下步骤检查：
1.检查充电电路输入输出电压是否正常；
2.若充电电路输入正常，输出不正常，断开蓄电池再测，若仍不正常则为充电电路故障；
3.若断开蓄电池后充电电路输入、输出均正常，则说明蓄电池已因长期未充电、过放或已到寿命期等原因而损坏。
三、逆变器功率级一对功放晶体管损坏，更换同型号晶体管后，运行一段时间又烧坏的原因是电流过大，而引起电流过大的原因有：
1.过流保护失效。
当逆变器输出发生过电流时，过流保护电路不起作用；
2.脉宽调制（PWM）组件故障，输出的两路互补波形不对称，一个导通时间长，而另一个导通时间短，使两臂工作不平衡，甚至两臂同时导通，造成两管损坏；
3.功率管参数相差较大，此时即使输入对称波形，输出也会不对称，该波形经输出变压器，造成偏磁，即磁通不平衡，积累下去导致变压器饱和而电流骤增，烧坏功率管，而一只烧坏，另一只也随之烧坏。
四、UPS开机后，面板上无任何显示，UPS不工作。
故障分析：从故障现象判断，其故障在市电输入、蓄电池及市电检测部分及蓄电池电压检测回路：
1.检查市电输入保险丝是否烧毁；
2.若市电输入保险丝完好，检查蓄电池保险是否烧毁，因为某些UPS当自检不到蓄电池电压时，会将UPS的所有输出及显示关闭；
3.若蓄电池保险完好，检查市电检测电路工作是否正常，若市电检测电路工作不正常且UPS不具备无市电启动功能时，UPS同样会关闭所有输出及显示。
4.若市检测电路工作正常，再检查蓄电池电压检测电路是否正常。
五、在接入市电的情况下，每次打开UPS，便听到继电器反复的动作声，UPS面板电池电压过低指示灯长亮且蜂鸣器长鸣。
根据上述故障现象可以判断：该故障是由蓄电池电压过低，从而导致UPS启动不成功而造成的。
拆下蓄电池，先进行均衡充电（所有蓄电池并联进行充电），若仍不成功，则只有更换蓄电池。
六、一台后备UPS有市电时工作正常，无市电时逆变器有输出，但输出电压偏低，同时变压器发出较大的噪音。
故障分析：逆变器有输出说明末级驱动电路基本正常，变压器有噪音说明推挽电路的两臂工作不对称，检测步骤如下：
1.检查功率是否正常；
2.若功率正常，再检查脉宽输出电路输出信号是否正常；
3.若脉宽输出电路输出正常，再检查驱动电路的输出是否正常。
七、在市电供电正常时开启UPS，逆变器工作指示灯闪烁，蜂鸣器发出间断叫声，UPS只能
工作在逆变状态，不能转换到市电工作状态。
故障分析：不能进行逆变供电向市电供电转换，说明逆变供电向市电供电转换部分出现了故障，要重点检测：
1.市电输入保险丝是否损坏；
2.若市电输入保险丝完好，检查市电整流滤波电路输出是否正常；
3.若市电整流滤波电路输出正常，检查市电检测电路是否正常；
4.若市电检测电路正常，再检查逆变供电向市电供电转换控制输出是否正常。
八、后备式UPS当负载接近满载时，市电供电正常，而蓄电池供电时蓄电池保险丝熔断。
故障分析：蓄电池保险丝熔断，说明蓄电池供电流过大，检测步骤如下：
1.逆变器是否击穿；
2.蓄电池电压是否过低；
3.若蓄电池电压过低，再检测蓄电池充电电路是否正常；
4.若蓄电池充电电路正常，再检测蓄电池电压检测电路工作是否正常。
九、UPS只能由市电供电而不能转为逆变供电。
故障分析：不能进行市电向逆变供电转换，说明市电向逆变供电转换部分出现故障，要重点检测：
1.蓄电池电压是否过低，蓄电池保险丝是否完好；
2.若蓄电池部分正常，检查蓄电池电压检测电路是否正常；
3.若蓄电池电压检测电路正常，再检查市电向逆变供电转换控制输出是否正常。
