工程图纸标示符号认知及含义
圖 紙 標
示 符 號
認 知 及
含 義
工 程
圖 紙 標 示 符 號
認 知 及ຫໍສະໝຸດ 含 義一 形位公差：（幾何公差） 在設計產品時，必須根據產品的特性要求和制造的成本控制 對產品的形位公差加以限制。 形位公差由形狀公差和位置公差組成 形狀公差：指產品加工完畢，形狀出現彎曲。產生輿理想形 狀之間的差異。
位置公差：指產品加工完畢， 組成產品的若干個幾何形狀， 相互之間偏離了理論位置。
工 程
圖 紙 標 示 符 號
認 知 及
含 義
形位公差符號：
公差類別
公差性質
真直度 真平度
符號
形狀公差
真圓度
圓柱度 平行度
方向公差
垂直度 傾斜度 位置度
定位公差
同心度
對稱度
工 程
圖 紙 標 示 符 號
認 知 及
含 義
公差方框： 公差標注在一個長方形方框內。此方框內分成二格或二格以上 的小間格，依自左向右的順序填寫各項資料。
4.圓柱度
用以管制一個圓柱體表面之真圓度，真直度及平形度的 綜合型幾何公差。公差區域是兩個同軸線圓柱間的環形空 間，而公差數值是以兩個圓柱的半徑差。
工 程 1.平行度
圖 紙 標 示 符 號
認 知 及
含 義
方向公差的定義
以一直線或一平面為基准，管制一直線或一表面。公差 區域須介於輿其基准形態平行的兩個平行線間的面積或平線間 的體積。公差區域也有可能為一個圓柱內的空間，則該圓柱之 直徑的等於公差數值。
工 程 2.真平度
圖 紙 標 示 符 號
認 知 及
含 義
形狀公差的定義
用以管制一表面的真平度。公差區域介於兩個平行平面的 空間，而公差數值是此兩平面間的距離。 真平度是真直度的集合。
工 程 3.真圓度
圖 紙 標 示 符 號
認 知 及
含 義
形狀公差的定義
用以管制一個圓柱體，圓錐體或球體之真圓度。公差區域 是以兩個同心環間的環形空間，以公差值為兩圓間的半徑值。
工 程 1.位置度
圖 紙 標 示 符 號
定位公差的定義
認 知 及
含 義
以管制任何幾何形態，偏離真確位置之誤差。公差數值即 為公差區域的直徑或區域。
2.同心度
以圓或圓柱為基准，管制一個圓或圓柱之中心偏離狀況。 公差數值即是公差區域之直徑。
3.對稱度
以真確位置為基准，管制某形態對基准的偏離狀況。公差 數值即是公差區域之范圍。
工 程
圖 紙 標 示 符 號
認 知 及
含 義
基准： 引線引至基准面或基准線處用一黑色正三角形表示。指線段也 可有文字符以命名基准。
A
三角形底邊位置有下列三種情況： 1.如黑三角形的底邊在一個輪廓線或其延長線上，但不正對准 尺寸線時，則表示該輪廓或表面即是基准面。
A A
工 程
圖 紙 標 示 符 號
認 知 及
含 義
工 程 圖 紙 標 示 符 號 認 知 及 含 義
工 程
圖 紙 標 示 符 號
認 知 及
含 義
謝 謝!
如下圖：
工 程
圖 紙 標 示 符 號
認 知 及
含 義
引線： 公差方框輿所欲管制的幾何間用一條有箭頭之引線相連，其情 況有以下： 2.如箭頭指在一中心線上，則該公差是對以該軸線為中心線的 所有幾何形態而言。 如下圖：
工 程
圖 紙 標 示 符 號
認 知 及
含 義
引線： 公差方框輿所欲管制的幾何間用一條有箭頭之引線相連，其情 況有以下： 3.如箭頭指在一個輪廓線或其延長線而不正對一個尺寸線上線 上時，則表示該公差是對該輪廓或該表面而言。 如以下二圖：
認 知 及
含 義
三角形底邊位置有下列三種情況： 2.如黑三角形的底邊在一個輪廓線或其延長線上，但正對准尺 寸線時，則該尺寸線所標注之形態的部分中心軸線即為基准線。
A
工 程
圖 紙 標 示 符 號
認 知 及
含 義
三角形底邊位置有下列三種情況： 3.如黑三角形的底邊在一個中心軸線上，則凡以該軸線為中心 線的所有幾何形態之共同中心軸線即為基准。
2.垂直度 以一直線或一平面為基准，管制一直線或一表面。公差 區域須介於輿其基准形態垂直的兩個平行線間的面積或平線間 的體積。公差區域也有可能為一個圓柱內的空間，則該圓柱垂 直徑的等於公差數值。
工 程 3.傾斜度
圖 紙 標 示 符 號
認 知 及
含 義
方向公差的定義
以一直線或一平面為基准，管制一直線或一表面。公差 區域須介於輿其基准形態所指定真確的傾斜角度的兩個平行 線間的面積或平行面間的體積。公差區域也有可能為一個圓 柱內的空間，則該圓柱之直徑等於公差數值。
A
工 程 1.真直度
圖 紙 標 示 符 號
認 知 及
含 義
形狀公差的定義
表面直線真直度：在一表面上的真直度，假設在包含該直 線的平面內有兩條平行直線，公差區域 即是此兩平行直線間的面積，而公差數 值即是兩平行直線間的距離。
中心軸線真直度：在一旋轉中心軸線的真直度。公差區域 為一圓柱體，而其直徑等於公差數值。
0.02
公差數值 公差符號
例 1
工 程
圖 紙 標 示 符 號
認 知 及
含 義
公差方框： 公差標注在一個長方形方框內。此方框內分成二格或二格以上 的小間格，依自左向右的順序填寫各項資料。
0.03
A
基准面或線
公差數值 公差符號
例 2
工 程
圖 紙 標 示 符 號
認 知 及
含 義
公差方框： 公差標注在一個長方形方框內。此方框內分成二格或二格以上 的小間格，依自左向右的順序填寫各項資料。
0.02
A
B
C
多個基准面或線 公差數值
公差符號
注意：1）若公差區域為圓形或圓柱體，則應在公差數值前加 “ ”。 2）基准面或線可以是單個或多個。 例 3
工 程
圖 紙 標 示 符 號
認 知 及
含 義
引線： 公差方框輿所欲管制的幾何間用一條有箭頭之引線相連，其情 況有以下： 1.箭頭指在一個表面的輪廓或延長線，而正在一尺寸線上時。 則表示該公差是對該尺寸所標注之形態部分中心而言。
工 程
圖 紙 標 示 符 號
認 知 及
含 義
特殊特性符號的定義
1. ▼ 外觀或尺寸特性
表示特別重要的外觀要求和尺寸特性。
2. ■ 零件或性能特性
3. S 安全或環保特性
特別的產品性能要求,如螺紋須過規等。
安全性或環保的特別需求。
4. ◆ 過程特性
表在加工過程中的特殊要求.
工 程
圖 紙 標 示 符 號
看懂这些符号，就能看懂弱电工程图纸了！
看懂这些符号，就能看懂弱电⼯程图纸了！弱电智能化设计和施⼯，必定会涉及到图纸。
所以⾸先，了解弱电图纸的图标很重要。
标⽰的字符表⽰什么，还有图标表⽰那些，了解后，很容易看图纸了。
要看懂⼯程图纸都有图纸设计说明，各个字母代表什么意思？弱电标⽰⼤部分都有什么。
⼀、导线穿管表⽰SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-⾦属线槽M-钢索CP-⾦属软管PR-塑料线槽RC-镀锌钢管⼆、导线敷设⽅式的表⽰DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装⽅式的表⽰CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌⼊S-⽀架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯⼄烯管敷设：FPC电缆桥架敷设：CT⾦属线槽敷设：MR塑料线槽敷设：PR⽤钢索敷设：M穿聚氯⼄烯塑料波纹电线管敷设：KPC穿⾦属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙⾯敷设：WS暗敷设在墙内：WC沿天棚或顶板⾯敷设：CE暗敷设在屋⾯或顶板内：CC吊顶内敷设：SCE地板或地⾯下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适⽤于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的⼀种，额定电流32A，2极开关4四、另外还⼀部分安防产品图标。
也是图纸上经常看到的。
系统名称图标标记含义周界报警 ZJ-xx-T(R) xx代表第xx对主动红外探测器,T代表发射器，R代表接收器。

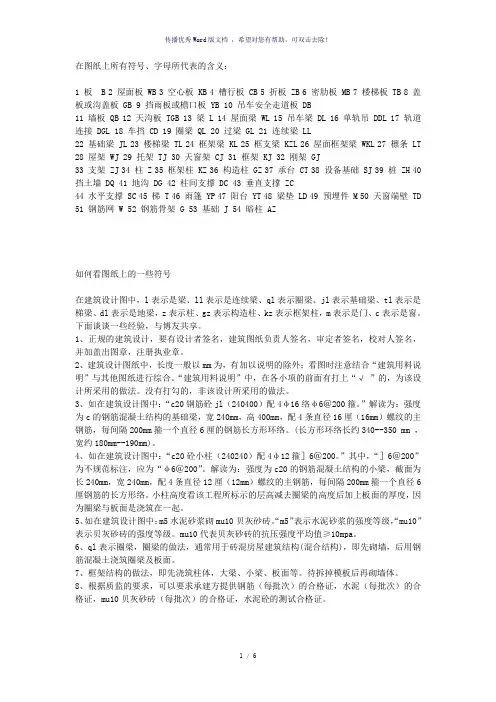

在图纸上所有符号、字母所代表的含义
在图纸上所有符号、字母所代表的含义：1 板 B2 屋面板 WB3 空心板 KB4 槽行板 CB5 折板 ZB6 密肋板 MB7 楼梯板 TB8 盖板或沟盖板 GB9 挡雨板或檐口板 YB 10 吊车安全走道板 DB11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL 21 连续梁 LL22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁 WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架 GJ33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础 SJ 39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC 43 垂直支撑 ZC44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54 暗柱 AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
施工图纸符号大全
施工图纸符号大全施工图纸是建筑工程中不可或缺的重要文件，它详细描述了建筑物的设计、构造和施工过程。
施工图纸中使用了许多特定的符号和标记，这些符号代表着不同的建筑元素和设备。
本文将介绍施工图纸中常用符号的含义和解释，帮助读者更好地理解和应用这些建筑符号。
一、基础符号1、直线：在施工图纸中，直线代表物体的轮廓或边界。
例如，墙壁、天花板和地面都可以用直线表示。
2、圆：圆通常用来表示圆形物体或曲面。
例如，管道的接头、阀门的阀座和排水管的管帽都可以用圆表示。
3、矩形：矩形通常用来表示方形物体或平面。
例如，窗户、门和墙壁都可以用矩形表示。
4、弧形：弧形代表曲线形状的物体或表面。
例如，穹顶、拱形门和曲线墙面都可以用弧形表示。
二、设备符号1、电器符号：在施工图纸中，电器符号代表各种电气设备和部件，如电线、开关、插座和灯具等。
每个符号都代表不同的电器元素，例如灯泡表示灯具，方框表示开关。
2、管道符号：管道符号代表各种管道和流体系统，如水管、气管、油管和排水管等。
每个符号都代表不同的管道元素，例如圆圈表示管道的接头，箭头表示管道的方向。
三、结构符号1、楼板符号：楼板符号代表建筑物的楼层和地面。
每个符号都代表不同的楼板元素，例如实线表示楼板的边缘，虚线表示楼板的开孔。
2、柱子符号：柱子符号代表建筑物中的支撑柱。
每个符号都代表不同的柱子元素，例如矩形表示实心柱，圆形表示圆柱。
四、其他符号1、尺寸符号：在施工图纸中，尺寸符号用于标注物体的尺寸和距离。
例如，箭头表示测量方向，波浪线表示连续测量。
2、标高符号：标高符号用于表示地面的高度和建筑物的水平面。
例如，三角形表示标高的高度，虚线表示相对高度。
总结：施工图纸中的符号是建筑工程中的重要语言，它们代表着不同的建筑元素和设备。
掌握这些符号的含义和使用方法对于从事建筑工程行业的专业人员来说非常重要。
本文介绍了基础符号、设备符号、结构符号和其他符号的含义和使用方法，希望能够帮助读者更好地理解和应用这些建筑符号。
工程图纸标示符号认知及含义
如何看图
LOGO —— 要得知是哪个客户？ 图号和版次 —— 要得知姓甚名谁？ 材料规格 —— 要得知做的东西是何来头？ 图纸备注 —— 要得知客户要求？ 公差要求 —— 要得知客户未标注公差之 尺寸的规范？ 主视图 …
3 4 2
1
5
提问时间
工 程
圖 紙 標 示 符 號
主视图、俯视图、左视图。 △主视图：机件的正面投影，即机件由前向后投影所得的图形通常反映所画机件 的主要形状特征。 △俯视图：机件的水平投影，即机件由上向下投影所得的图形。 △左视图：机件的侧面投影，即机件由左向右投影所得的图形。
主视图反映机件的长和高；
俯视图反映机件的长和宽；
左视图反映机件的高和宽。 剖视图 为了清楚地表达零件的内部形状，在机械制图中常采用剖视，假想用剖切面剖 开机件，将处在观察者和剖切面的部分移去，而将其余部分而投影面投影，所得图 形称为剖视图。它分为：全剖视图、局部剖视图。
認 知 及
含 義
形狀公差的定義
用以管制一個圓柱體，圓錐體或球體之真圓度。公差區域 是以兩個同心環間的環形空間，以公差值為兩圓間的半徑值。
4.圓柱度
用以管制一個圓柱體表面之真圓度，真直度及平形度的 綜合型幾何公差。公差區域是兩個同軸線圓柱間的環形空 間，而公差數值是以兩個圓柱的半徑差。
工 程 1.平行度
0.02
公差數值 公差符號
例 1
工 程
圖 紙 標 示 符 號
認 知 及
含 義
公差方框： 公差標注在一個長方形方框內。此方框內分成二格或二格以上 的小間格，依自左向右的順序填寫各項資料。
0.03
A
基准面或線
公差數值 公差符號
图纸中符号的含义
工程图纸都有图纸设计说明,各个字母代表什么意思都有：之巴公井开创作ACE：在能进入人的吊顶内敷设ACC：暗敷设在不能进入的顶棚内AB：沿或跨梁（屋架）敷设AC ：沿或跨柱敷设BE：沿屋架或跨屋架敷设BC：暗敷设在梁内CLE：沿柱或跨柱敷设CE：沿天棚面或顶棚面敷设CLC：暗敷设在柱内CC：暗敷设在顶棚内CT ：电缆桥架敷设CP ：穿金属软管敷设DB直埋穿聚氯乙烯塑料波纹电线管敷设：KPCFPC：穿阻燃半硬聚氯乙烯管敷设F地板及地坪下FC：暗敷设在空中内MT：穿电线管敷设MR：金属线槽敷设WC：暗敷设在墙内WE：沿墙面敷设WS：沿墙面敷设SR：沿钢线槽敷设、沿钢索SCE吊顶内敷设SC：穿焊接钢管敷设穿硬塑料管敷设：PC塑料线槽敷设：PR电缆沟敷设：TC用钢索敷设：M吊顶内敷设,要穿金属管一,导线穿管暗示SC焊接钢管MT电线管M钢索MR金属线槽PCPVC塑料硬管PR塑料线槽FPC阻燃塑料硬管CT桥架CP金属软管RC镀锌钢管三,灯具装置方式的暗示CS链吊C吸顶CL柱上 DS管吊W墙壁装置R嵌入S支架HSM863C/3P ·DTQ3032/2P 这两个应该是两种塑壳断路器的型号, HSM863C/3P 适用于照明回路中,为3极开关,额定电流为63A（3联开关）DTQ3032/2P 也是塑壳断路器的一种,额定电流32A,2极开关经常使用电缆的规格型号RVS：铜芯pvc护套双绞线,通经常使用于公共广播系统/布景音乐系统布线,消防系统布线RVV：铜芯pvc内护pv外护平行护套线,通经常使用于弱电电源供电等RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线,2*10是两根10平方的线RVVP屏蔽软线,3*10暗示是3根10平方的UTP为非屏蔽双绞线4*2*0.5为4对、每对2芯、导体直径0.5mm R－连接用软电缆（电线）,软结构.V－绝缘聚氯乙烯. V－聚氯乙烯绝缘 V－聚氯乙烯护套B－平型（扁形）. S－双绞型. A－镀锡或镀银.F－耐高温 P－编织屏蔽 P2－铜带屏蔽P22－钢带铠装 Y—预制型、一般省略,或聚烯烃护套FD—产物类别代号,指分支电缆.将要公布的建设部标准用FZ暗示,其实质相同 YJ—交联聚乙烯绝缘 V—聚氯乙烯绝缘或护套ZR—阻燃型 NH—耐火型 WDZ—无卤低烟阻燃型 WDN—无卤低烟耐火型例如：SYV 7551(A、B、C）S:射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 7551S:射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5mm 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR:软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2mmZR:阻燃 R:软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12mm 型号、名称RV铜芯氯乙烯绝缘连接电缆（电线）AVR镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB铜芯聚氯乙烯平型连接电线RVS铜芯聚氯乙烯绞型连接电线RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线规格暗示法的含义：规格采纳芯数、标称截面和电压品级暗示：①单芯分支电缆规格暗示法：同一回路电缆根数＊（1*标称截面）, 0.6/1kV, 如：4*(1*185)+1*95 0.6/1kV ②多芯绞合型分支电缆规格暗示法：同一回路电缆根数＊标称截面, 0.6/1kV, 如：4**185+1*95 0.6/1kV ③多芯同护套型分支电缆规格暗示法：电缆芯数×标称截面T,如：4×25T完整的型号规格暗示法：因为分支电缆包括主干电缆和支线电缆.而且两者规格结构分歧,因此有两种暗示方法：①将主干电缆和支线电缆分别暗示, 如：干线电缆：FDYJV4*（1*185）+1*95 0.6/1kV 支线电缆：FDYJV4*（1*25）+1*16 0.6/1kV 这种方法在设计时尤为简明,可以方便地暗示出支线规格的分歧②将主干电缆和支线电缆连同暗示,如：FDYJV4*（1*185/25） +1*95/16 0.6/1kV 这种方法比力直观,但仅限于支线电缆为同一种规格的情况,无法暗示支线的分歧规格：由于分支电缆主要由于1kV高压配电系统,因此,其额定电压0.6/1kV在设计标注时,可以省略. 产物型号中拼音字母所代表的意义（无括号的字）A：（聚）胺（脂）,安（装）,铝塑料护套（Alpeth）B：扁,半,编（织）,泵、布、（聚）苯（乙烯）,玻（璃纤维）,补,平行C：车、醇、采（掘机）、瓷、重（型）,船用,蓄电（池）,磁充,偿,（黄腊）绸,（三）醋（酸薄膜）,自承式D：带,（不）滴（流）,灯,电,（冷）冻（即耐寒）,丁（基橡皮）,镀E：二（层）,野（外）,对称结构（代号）,乙（丙橡皮）（EPR）F：（聚四）氟（乙烯）,分（相）,非（燃性）,飞（机）,泡沫聚乙烯（YF）G：钢、沟、改（性漆）、管、高（压）H：合（金）,环（氧漆）,焊、花、通讯电缆（用途代号）,H（H 型,即分相屏蔽结构）,寒J：绞、加（强）,加（厚）,锯,局（用）K：（真）空,卡（普隆）,控制,铠装,空心.L：铝、炉、腊（克）、沥（青）、（防）雷、磷M：棉（纱）、麻、母（线）、帽、膜 N：（自）粘（性）、泥（炭）、（高阻）尼（线芯）、尼（龙）、耐火O：同轴（结构代号）P：排、（芯）屏（蔽）、配（线）、贫（泛浸渍,即干绝缘）,信号电缆（用途代号）Q：牵（引车）、漆、铅、轻（型）、气、汽（车）,高（强度聚乙烯醇缩醛）R：软、人（造）丝、日用（用途代号）,（耐）热（化）.S：刷,丝,射频（用途代号）,双,钢塑料护层(Stalpeth),低烟无卤阻燃护套T：铜、梯、特、通、陶、电梯、探U：矿、棉（指石棉）,矿用（用途代号）V：（P）V（C）（聚氯乙烯）W：（地球）物（理）、皱纹护套、无（磁性）、（耐高）温、（野）外、石油（用途代号）X：橡（力缆）、聚酰胺、橡（皮绝缘）Y：硬,园,油,氧,（耐）油,移动（用途代号）,聚乙烯,压Z：（聚）酯,纸,（电）钻,中型,综（合）YJ：交联聚乙烯绝缘P2：铜带屏蔽ZRK：系列代号,暗示阻燃型控制电缆。
建筑图纸上所有符号、字母所代表的含义
在图纸上所有符号、字母所代表的含义：1 板 B2 屋面板 WB3 空心板 KB4 槽行板 CB5 折板 ZB6 密肋板 MB7 楼梯板 TB8 盖板或沟盖板 GB9 挡雨板或檐口板 YB 10 吊车安全走道板 DB11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL 21 连续梁LL22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架GJ33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础SJ 39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC 43 垂直支撑 ZC 44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54 暗柱 AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
工程施工平面图符号
工程施工平面图符号工程施工平面图符号种类繁多，基本可以分为建筑、结构、给排水、暖通空调、火灾报警、弱电、照明、绿化、消防、道路等多个方面。
下面我们就来一一介绍一些常见的工程施工平面图符号及其含义。
1.建筑符号建筑平面图中的建筑符号表示了建筑物的尺寸、结构形式、构件材料等信息。
常见的建筑符号有：(1) 墙体：通常用实线代表，不同类型的墙可以用不同样式的线来表示，如实墙、空心墙、双层墙等。
(2) 柱子：用矩形或圆形的符号表示，通常在平面图上标注了柱子的尺寸和编号。
(3) 梁：用横向短线表示，线的宽度和数量表示梁的尺寸和受力情况。
(4) 地板：用水平实线表示，不同类型的地板可以用不同的线样式和颜色表示。
2.结构符号结构平面图中的结构符号表示了建筑物的结构形式、构件连接方式、材料规格等信息。
常见的结构符号有：(1) 钢筋：用线条和符号表示，常见的表示方法有横向波浪线和斜向斜线交叉。
(2) 钢柱：用矩形或圆形的符号表示，通常在平面图上标注了柱子的尺寸、编号和钢筋连接方式。
(3) 钢梁：用横向短线表示，通常在平面图上标注了梁的尺寸、编号和连接方式。
3.给排水符号给排水平面图中的给排水符号表示了建筑物的给水管道、排水管道、水管连接方式、阀门安装位置等信息。
常见的给排水符号有：(1) 给水管道：用实线表示，通常标注了管道的规格、材料、管径、连接方式等信息。
(2) 排水管道：用虚线表示，通常标注了管道的规格、材料、管径、连接方式等信息。
(3) 阀门：用小圆圈和"V"字符号表示，通常标注了阀门的规格、材料、连接方式等信息。
4.暖通空调符号暖通空调平面图中的暖通空调符号表示了建筑物的供暖系统、通风系统、空调系统、管道连接方式、设备位置等信息。
常见的暖通空调符号有：(1) 空调设备：用方形或圆形的符号表示，通常标注了设备的型号、规格、功率、连接方式等信息。
(2) 风管：用虚线表示，通常标注了风管的规格、材料、管径、连接方式等信息。
5分钟看完施工图中常用符号及图例
5分钟看完施工图中常用符号及图例提示：为了使房屋施工图的图面统一而整洁，制图标准对常用的符号、图例画法做了明确的规定。
一、定位轴线1、定位轴线的作用（1）设计和读图时定位的重要依据；（2）施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。
规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号对非承重墙或次要承重构件，编写附加定位轴线。
2.定位轴线的编号（1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写；（2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。
平面图上定位轴的编号应标记在图案的左下方。
在两个轴之间，有些需要用附加轴来表示，附加轴用分数来编号。
（3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示。
定位轴线及编号方法附加定位轴线的编号详图的轴线编号二、索引符号与详图符号1、作用：详细表示某些重要局部，需要另绘制其详图进行表达。
需要用详图表示的部分用索引符号标注，详图用详图符号标注。
2、画法：（1）索引符号由直径为10mm的圆和其水平直径组成，圆及其水平直径均应以细实线绘制。
（2）索引符号如用于索引剖面详图，应在被剖切的部位绘制剖切位线，并以引出线引出索引符号，引出线所在的一侧为投射方向。
可以理解成类似于对文章中的字词等进行解释索引符号与详图符号三、标高符号1.立面是标注建筑物高度方向的尺寸形式，单位为米。
绝对高程:以青岛附近的黄海平均海平面为零测得的高度维度。
它仅用于施工总平面图。
相对标高:以建筑物底层室内地面为零点测出的高度尺寸。
建筑标高:指楼地面、屋面等装修完成后构件的表面的标高。
如楼面、台阶顶面等标高。
结构标高:指结构构件未经装修的表面的标高。
如圈梁底面、梁顶面等标高。
2、标高符号画法及标高尺寸标注（1）等腰直角三角形，细实线绘制，斜边上的高约3mm；（2）总平面图室外地坪标高符号，宜用涂黑的等腰直角三角形(3)符号尖端应指音符高度的位置，一般向下或向上。
建筑施工图中各符号的含义
施工图里，多数的符号是汉语拼音的最前一个字母。
各类符号在不同的施工图上表达的意思是不同的，建筑施工图和结构施工图上同一个字母表达的意思往往不同，注意应图而定。
1 板B
2 屋面板WB
3 空心板KB
4 槽行板CB
5 折板ZB
6 密肋板MB
7 楼梯板TB
8 盖板或沟盖板GB
9 挡雨板YB
10 吊车安全走道板DB
11 墙板QB
12 天沟板TGB
13 梁L
14 屋面梁WL
15 吊车梁DL
16 单轨吊DDL
17 轨道连接DGL 18 车挡CD
19 圈梁QL
20 过梁GL
21 连系梁LL
22 基础梁JL
23 楼梯梁TL
24 框架梁KL
25 框支梁KZL
26 屋面框架梁
WKL
27 檩条LT
28 屋架WJ
29 托架TJ
30 天窗架CJ
31 框架KJ
32 刚架GJ
33 支架ZJ
34 柱Z
35 框架柱KZ
36 构造柱GZ
37 承台CT
38 设备基础SJ
39 桩ZH
40 挡土墙DQ
41 地沟DG
42 柱间支撑DC
43 垂直支撑ZC
44 水平支撑SC
45 梯T
46 雨篷YP
47 阳台YT
48 梁垫LD
49 预埋件M
50 天窗端壁TD
51 钢筋网W
52 钢筋骨架G
53 基础J
54 暗柱AZ
KZ2 是一种框架柱，编号为KZ2。
图纸中符号的含义
工程图纸都有图纸设计说明,各个字母代表什么意思都有:AＣＥ:在能进入人的吊顶内敷设ACC:暗敷设在不能进入的顶棚内AB:沿或跨梁(屋架)敷设AC :沿或跨柱敷设BＥ:沿屋架或跨屋架敷设ＢＣ: 暗敷设在梁内CLE:沿柱或跨柱敷设ＣE: 沿天棚面或顶棚面敷设ＣLC:暗敷设在柱内CC: 暗敷设在顶棚内CT : 电缆桥架敷设ＣP :穿金属软管敷设DＢ-直埋穿聚氯乙烯塑料波纹电线管敷设:ＫPCFPＣ:穿阻燃半硬聚氯乙烯管敷设F-地板及地坪下FC: 暗敷设在地面内ＭT:穿电线管敷设ＭＲ: 金属线槽敷设ＷＣ: 暗敷设在墙内WE: 沿墙面敷设WS: 沿墙面敷设SR: 沿钢线槽敷设、沿钢索ＳCE-吊顶内敷设ＳＣ:穿焊接钢管敷设穿硬塑料管敷设:PＣ塑料线槽敷设:ＰＲ电缆沟敷设:TC用钢索敷设:M吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MＴ－电线管M－钢索ＭＲ－金属线槽PC-PVＣ塑料硬管PR-塑料线槽FPC-阻燃塑料硬管CT－桥架CＰ-金属软管RC-镀锌钢管三,灯具安装方式的表示CＳ－链吊C-吸顶CL－柱上ＤS－管吊W-墙壁安装Ｒ-嵌入Ｓ-支架HSM8-63Ｃ/３P ·ＤTQ30-32/2Ｐ这两个应该就是两种塑壳断路器的型号,HSM８－63Ｃ/3P 适用于照明回路中,为3极开关,额定电流为6３Ａ(３联开关)DTQ30-3２/２Ｐ也就是塑壳断路器的一种,额定电流３2A,2极开关常用电缆的规格型号RVS:铜芯ｐvｃ护套双绞线,通常用于公共广播系统/背景音乐系统布线,消防系统布线ＲVV:铜芯pvc内护pｖ外护平行护套线,通常用于弱电电源供电等ＲVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线,2*10就是两根1０平方的线RVＶＰ屏蔽软线,３*１0表示就是3根10平方的RVS音响线(扩音线) 广播、音响系统布线电缆２＊1、５就就是2根１.５的ＵTP为非屏蔽双绞线4*2＊0、5为4对、每对２芯、导体直径0.５mmR－连接用软电缆(电线),软结构。
