plc课程设计花式喷水池解析
花式喷泉plc控制课程设计
花式喷泉plc控制课程设计一、课程目标知识目标：1. 让学生掌握PLC（可编程逻辑控制器）的基本原理及其在喷泉控制中的应用。
2. 学生能够理解并描述花式喷泉的运行机制，包括水泵、电磁阀和传感器的工作原理。
3. 学生能够学会使用PLC编程软件，编写控制花式喷泉运行的程序。
技能目标：1. 培养学生运用PLC进行逻辑设计和程序编写的能力，实现花式喷泉的自动控制。
2. 提高学生实际操作PLC设备，进行喷泉控制系统的调试与优化的技能。
3. 培养学生团队协作和问题解决能力，通过分组实践，共同完成花式喷泉PLC 控制系统的设计。
情感态度价值观目标：1. 培养学生对自动化技术应用的兴趣，激发创新意识和探索精神。
2. 增强学生的环保意识，了解PLC技术在节能减排方面的应用。
3. 培养学生严谨的科学态度，注重实践操作的准确性和安全性。
课程性质分析：本课程为实践性较强的课程，旨在通过PLC控制花式喷泉的设计与实现，让学生将理论知识与实际应用相结合。
学生特点分析：学生处于年级阶段，具备一定的物理知识和逻辑思维能力，对新鲜事物充满好奇，但实际操作经验不足。
教学要求：1. 结合课本知识，注重理论与实践相结合，提高学生的实际操作能力。
2. 以学生为主体，鼓励学生积极参与，培养学生的自主学习能力和团队协作精神。
3. 注重过程评价，关注学生在实践过程中的表现，及时给予反馈和指导。
二、教学内容1.PLC基础知识：介绍PLC的基本结构、工作原理和功能特点，涉及课本第3章相关内容。
- PLC的硬件组成- PLC的工作原理- PLC的编程语言与编程方法2.花式喷泉运行原理：讲解喷泉的基本构成、运行机制，结合课本第2章内容。
- 喷泉的基本构成与运行原理- 水泵、电磁阀和传感器在喷泉中的应用3.PLC编程与控制：学习PLC编程软件的使用，设计喷泉控制程序，参考课本第4章和第5章内容。
- PLC编程软件的安装与使用- PLC程序设计方法- 花式喷泉PLC控制程序编写与调试4.实践操作：分组进行花式喷泉PLC控制系统的设计与搭建，结合第6章实践内容。

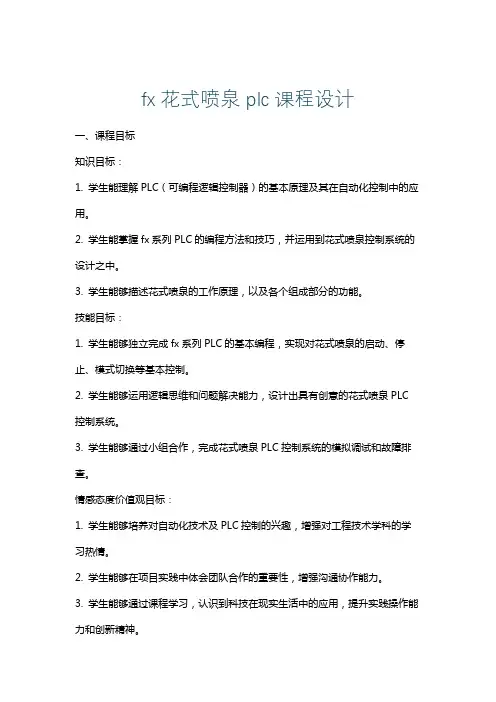

fx花式喷泉plc课程设计
fx花式喷泉plc课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）的基本原理及其在自动化控制中的应用。
2. 学生能掌握fx系列PLC的编程方法和技巧，并运用到花式喷泉控制系统的设计之中。
3. 学生能够描述花式喷泉的工作原理，以及各个组成部分的功能。
技能目标：1. 学生能够独立完成fx系列PLC的基本编程，实现对花式喷泉的启动、停止、模式切换等基本控制。
2. 学生能够运用逻辑思维和问题解决能力，设计出具有创意的花式喷泉PLC 控制系统。
3. 学生能够通过小组合作，完成花式喷泉PLC控制系统的模拟调试和故障排查。
情感态度价值观目标：1. 学生能够培养对自动化技术及PLC控制的兴趣，增强对工程技术学科的学习热情。
2. 学生能够在项目实践中体会团队合作的重要性，增强沟通协作能力。
3. 学生能够通过课程学习，认识到科技在现实生活中的应用，提升实践操作能力和创新精神。
课程性质：本课程为实践性较强的项目式课程，结合PLC技术原理与实际应用，注重培养学生的动手操作能力和创新思维。
学生特点：学生为初中年级，具备一定的电学基础和逻辑思维能力，对新鲜事物充满好奇。
教学要求：结合学生特点，课程设计应注重理论与实践相结合，强调学生的主体参与和实际操作，使学生在实践中掌握知识，提升技能。
同时，关注学生情感态度价值观的培养，激发学生的学习兴趣和科技创新意识。
通过具体的学习成果分解，为教学设计和评估提供明确依据。
二、教学内容1.PLC基础知识：包括PLC的定义、结构、工作原理及其在工业控制中的应用。
- 教材章节：第一章《PLC概述》- 内容：PLC的发展历程、主要组成部分、工作原理。
2.fx系列PLC编程：重点学习fx系列PLC的指令系统、编程方法和编程技巧。
- 教材章节：第二章《PLC编程技术》- 内容：LD、LDI、OUT、AND、OR等基本指令的使用，以及定时器、计数器等功能指令的应用。
3.花式喷泉控制系统设计：学习花式喷泉的构成、工作原理及PLC在其中的应用。
PLC花式喷泉课程设计
PLC花式喷泉课程设计任务书1. 花式喷水池示意图2 3 启动停止 ?1 4 43 2选择开关电源 1b) 花式喷水池控制开关面板图 a)花式喷水池喷嘴布局示意图图a中4为中间喷水管，3为内环状喷水管，2为中环形状喷水管，1为外环形状喷水管。
图b中的选择开关可有4种选择，可分别用4个开关模拟实现;单步/连续开关为“1”= 单步，“0”= 连续，其他为单一功能开关。
2. 控制要求:(1)水池控制电源开关接通后，按下启动按钮，喷水装置即开始工作。
按下停止按钮，则停止喷水。
工作方式由“选择开关”开关来决定。
(2)“单步/连续”开关在单步位置时，喷水池只运行一个循环;在连续位置时，喷水池反复循环运行。
(3) 方式选择开关用以选择喷水池的喷水花样，1,4号喷水管的工作方式选择如下:a) 选择开关在位置“1”——按下启动按钮后，4号喷水，延时2s，3号喷水，再延时1.5s，2号喷水，再延时2s，1号喷水，然后全部停止1s，接着一起喷水15s为一个循环。
b) 选择开关在位置“2”——按下启动按钮后，1号喷水，延时2s，2号喷水，再延时2s，3号喷水，再延时2s，4号喷水，然后全部停止0.5s，接着一起喷水30s为一个循环。
c) 选择开关在位置“3”——按下启动按钮后，1、3号同时喷水，延时3s 后，2、4号同时喷水，1、3号停止喷水;交替运行5次后，1,4号同时喷水20s为一个循环。
d) 选择开关在位置“4”——按下启动按钮后，喷水池1,4号水管的工作顺序为:1?2?3?4按顺序延时2s喷水，然后一起喷水10s后，按1?1+2?2?2+3?3?3+4?4?4+1号水管以1s间隔顺序喷水，小循环3次后，一起喷水2s，再停止1s，由4?3?2?1反序分别延时2s喷水，然后再一起喷水10s为一个大循环。
(4) 不论在什么工作方式，按下停止按钮，喷水池立即停止工作，所有存储器复位。
1目录1.课程设计的目的和意义–––––––––––––42.系统分析与设计––––––––––––––––42.1设计思路–––––––––––––––––42.2系统设计流程图––––––––––––––52.3 I/O分配表––––––––––––––––52.4 I/O接线图––––––––––––––––62.5 梯形图––––––––––––––––––73.心得体会–––––––––––––––––––174.参考文献–––––––––––––––––––1721.课程设计的目的和意义喷泉是公园广场不可缺少的风景，人们在饭后、散步欣赏时，不仅能愉悦身心而且增加空气湿度，有利于身体健康。
花式喷泉plc控制程序设计与解析
花式喷泉plc控制程序设计与解析喷泉作为古典建筑中的一种重要装饰，可以让它所在的环境更加充满活力、精致、优雅。
喷泉的控制程序一般采用PLC（可编程控制器）来进行编写。
PLC可以实现高精度、高可靠性的控制，被广泛应用在喷泉景观工程中。
本文旨在介绍基于PLC编程的花式喷泉控制系统设计与解析。
首先，介绍基础知识，包括基础控制原理、PLC编程环境及相关组件、喷泉控制系统分类；其次，讨论具体项目，包括花式喷泉控制系统的概况、设计思路及实现方法以及花式喷泉的原理及控制系统的控制方式、控制程序的设计与解析；最后，通过案例分析和实验研究，对花式喷泉控制系统进行总结，提出不足之处，并提出一些建议。
首先，基础控制原理及PLC编程环境是控制花式喷泉的基础。
控制技术主要包括闭环控制和开环控制两类。
闭环控制是将输出状态反馈给输入端，以达到预期的输出目标，而开环控制只采用输入端或者某种外部信息，来控制输出的某种状态，不具有反馈作用。
PLC控制器可以在PC控制环境下编程，控制环境可以是Windows或者Linux、控制组件可以是专用硬件或者视觉化软件。
其次，讨论花式喷泉控制系统设计思路及实现方法。
花式喷泉控制系统设计主要考虑到系统的安全性和可靠性，确定系统拓扑结构，并分析喷泉控制过程及PLC控制程序设计要求。
花式喷泉从上到下分成三部分：水泵系统、控制系统和喷头系统，控制系统采用PLC编程技术，可以实现对喷头的高精度控制。
PLC控制程序根据喷泉的控制要求，编写各个控制段（信号采集、数据处理、控制输出等）的指令，以及基本的调试。
最后，通过案例分析和实验研究，对花式喷泉控制系统进行总结，提出不足之处，并提出一些建议。
不足之处主要在于PLC编程环境的复杂性、喷泉原理的难以理解，以及控制程序的设计中控制参数的选择需要经过大量的试验和调整。
建议上，可以加强对喷泉设计及控制原理的学习，提高编程环境的可操作性；通过实验研究，确定控制参数；控制程序应做到简洁、易于理解；系统安装及调试时应结合实际情况，进行微调。
花样喷泉plc课程设计
花样喷泉 plc 课程设计一、课程目标知识目标：1. 学生能理解并掌握PLC（可编程逻辑控制器）的基本原理和操作方法。
2. 学生能够运用所学的PLC知识，设计并实现一个花样喷泉的控制系统。
3. 学生能了解并解释花样喷泉中涉及的水力学和电路知识。
技能目标：1. 学生能够运用PLC软件进行编程，实现对花样喷泉的控制。
2. 学生能够运用问题解决和团队合作的能力，完成花样喷泉的设计和搭建。
3. 学生能够运用实验和观察的方法，分析和优化喷泉控制系统。
情感态度价值观目标：1. 学生培养对工程技术和创新设计的兴趣，激发学习热情。
2. 学生通过团队合作，培养协作精神和责任感。
3. 学生在实践过程中，增强环保意识，认识到科技与环境保护的重要性。
课程性质：本课程为实践性强的学科项目，结合PLC技术、水力学和电路知识，以学生动手实践和解决问题为核心。
学生特点：学生为八年级学生，具备一定的物理知识和动手能力，对新技术和新事物充满好奇。
教学要求：注重理论与实践相结合，鼓励学生主动探索和合作学习，强调安全意识和环保意识，培养创新思维和问题解决能力。
通过具体的学习成果的分解，使学生在完成课程后能够达到以上目标。
二、教学内容1. PLC基础知识：介绍PLC的定义、结构、工作原理，使学生了解PLC的基本概念，为后续编程和应用打下基础。
（对应教材章节：PLC基础知识）2. PLC编程软件操作：讲解PLC编程软件的使用方法，包括编程界面、指令库、编程语言等，使学生能够独立进行PLC编程。
（对应教材章节：PLC编程软件操作）3. 花样喷泉控制系统设计：结合水力学和电路知识，分析花样喷泉的控制系统设计，包括水泵、电磁阀、传感器等组件的选型和连接方式。
（对应教材章节：PLC控制系统设计）4. PLC编程实践：指导学生运用所学知识，设计并实现花样喷泉的PLC控制程序，实现喷泉的开关、水流大小、喷泉模式等功能。
（对应教材章节：PLC编程实践）5. 花样喷泉搭建与调试：分组进行花样喷泉的搭建，学生通过实际操作，掌握PLC控制系统的调试方法，解决搭建过程中遇到的问题。
PLC课程设计花式喷水池的PLC控制系统设计
喷水池的控制需求
控制喷水 池的水流、 水压和水 量
控制喷水 池的灯光、 音乐和喷 泉效果
控制喷水 池的开启 和关闭时 间
控制喷水 池的安全 和维护
控制喷水 池的节能 和环保
控制喷水 池的远程 监控和操 作
喷水池的PLC控制系统设计
PLC控制系统的组成
PLC控制器：负责接收输入信号，处理逻辑运算，输出控制 信号
输入设备：如按钮、传感器等，用于接收外部信号
输出设备：如继电器、接触器等，用于控制执行机构
通信设备：如以太网、串口等，用于与其他设备或系统通信
电源：为PLC控制系统提供稳定的电源供应
编程软件：用于编写PLC程序，实现对系统的控制和监控
调试程序：根据实际需求，调整PLC程 序，观察运行效果
记录调试结果：记录调试过程中的问题 及解决方案，以便后续参考
优化程序：根据调试结果，优化PLC程 序，提高运行效率和稳定性
调试过程中可能出现的问题及解决方法
硬件故障：检查硬件连接， 确保无误
电源故障：检查电源连接， 确保无误
控制精度问题：调整控制参 数，确保精度
PLC编程语言的种类和特点
添加 标题
梯形图（Ladder Diagram）：直观易懂， 易于理解和编程，适合初学者使用。
添加 标题
功能块图（Function Block Diagram）： 模块化编程，易于理解和维护，适合复杂系统 的编程。
添加 标题
指令表（Instruction List）：类似于汇编 语言，适合对硬件有深入了解的工程师使用。
控制系统设计：包括传感器、 控制器、执行器等
花样喷泉plc课程设计
花样喷泉 plc 课程设计一、教学目标本节课的教学目标是让学生掌握花样喷泉PLC的基本原理和编程方法。
知识目标包括了解PLC的硬件结构和软件编程，理解花样喷泉的工作原理和程序设计。
技能目标则是培养学生运用PLC进行程序设计和解决问题的能力。
情感态度价值观目标则是培养学生对自动化技术的兴趣和认识，提高他们动手实践的能力。
二、教学内容本节课的教学内容主要包括PLC的基本原理、硬件结构和软件编程，花样喷泉的工作原理和程序设计。
首先，学生需要了解PLC的工作原理和硬件结构，包括CPU、输入输出模块、电源模块等。
然后，学生需要学习PLC的软件编程，包括指令的使用、程序的编写和调试。
接下来，学生需要了解花样喷泉的工作原理，包括喷泉的启停、水位的控制等。
最后，学生需要学习如何使用PLC来设计和实现花样喷泉的程序。
三、教学方法为了达到本节课的教学目标，我们将采用多种教学方法。
首先，我们将会使用讲授法，向学生介绍PLC的基本原理和编程方法，花样喷泉的工作原理等。
其次，我们将会使用案例分析法，通过分析具体的案例，让学生理解和掌握PLC的编程和使用。
此外，我们还会使用实验法，让学生亲自动手实践，设计和实现花样喷泉的程序。
四、教学资源为了支持本节课的教学内容和方法，我们将准备多种教学资源。
首先，我们将使用教材和相关参考书，为学生提供理论知识和编程方法的学习材料。
其次，我们将使用多媒体资料，包括图片、视频等，为学生提供直观的学习资源。
此外，我们还会准备实验设备，让学生能够亲自动手实践，提高他们的动手能力。
五、教学评估本节课的教学评估将采用多元化的评估方式，以全面、客观地评价学生的学习成果。
评估方式包括平时表现、作业和考试。
平时表现将根据学生在课堂上的参与度、提问和回答问题的积极性等进行评估。
作业将根据学生的编程练习和实验报告等进行评估。
考试将采用笔试和实际操作考试相结合的方式，以评估学生对PLC编程和花样喷泉设计的掌握程度。
花式喷泉plc课程设计
花式喷泉plc课程设计一、教学目标本课程旨在通过学习花式喷泉PLC的相关知识，使学生掌握PLC的基本原理、应用方法和编程技巧，培养学生对自动化技术的兴趣和认识，提高学生的实际操作能力和创新能力。
知识目标：使学生了解PLC的基本工作原理、内部结构、编程语言和应用领域；掌握PLC编程软件的使用方法和编程技巧；了解花式喷泉PLC系统的组成和设计原理。
技能目标：培养学生具备PLC程序设计、调试和维护的能力；使学生能够运用PLC技术解决实际工程问题，如设计并实现一个花式喷泉的PLC控制系统。
情感态度价值观目标：培养学生对自动化技术的兴趣和热情，提高学生对先进技术的求知欲；培养学生团队合作、勇于创新的精神，使学生在学习过程中能够积极思考、主动探究。
二、教学内容本课程的教学内容主要包括PLC的基本原理、内部结构、编程语言和应用方法，以及花式喷泉PLC系统的组成和设计原理。
1.PLC的基本原理和内部结构：介绍PLC的定义、分类、工作原理、内部组成及其各部分的功能。
2.PLC编程语言：讲解PLC编程的基本概念、编程方法、编程技巧，以及常用的编程语句和指令。
3.PLC应用方法：介绍PLC在自动化控制系统中的应用，如开关控制、模拟量控制、运动控制等，并通过实际案例进行分析。
4.花式喷泉PLC系统：讲解花式喷泉PLC系统的组成、工作原理、设计方法，以及如何在实际工程中应用PLC技术实现花式喷泉的控制。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行授课，包括：1.讲授法：讲解PLC的基本原理、编程语言和应用方法，以及花式喷泉PLC系统的设计原理。
2.案例分析法：通过分析实际案例，使学生了解PLC在自动化技术中的应用，提高学生的应用能力。
3.实验法：安排实验室实践环节，使学生能够亲自动手操作，加深对PLC编程和应用的理解。
4.讨论法：学生进行小组讨论，培养学生的团队合作精神和沟通能力，激发学生的创新思维。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气控制课程设计
专业：自动化
班级：动201301
姓名：梁昱
学号：201309243
指导教师：王庆贤
兰州交通大学自动化与电气工程学院
2016年7月 8日
基于PLC的花式喷水池控制
1.概述
在许多休闲广场、景区或游乐场里，经常看到喷水池按一定的规律喷水或变化式样，若在夜晚配上各种彩色的灯光显示，更加迷人。
如图所示为一花式喷水池，采用PlC控制是比较方便的，在花式喷水时序确定的前提下，可以通过改变时序或者改变控制卉关，就可改变控制方式，达到显现各种复合状态的要求。
图1喷水池示意图
在图1中，有4组喷头组，每组有5个喷头，4为中间喷水组，3为内环状喷头组，2为一次外环形状喷头组，1为外环形状喷头组。
2.设计任务和要求
（1）按下启动按钮，喷水装置即开始工作。
按下停止按钮，则停止喷水。
工作方式由选择开关和单步/连续开关来决定。
（2）“单步/连续”开关在单步位置时，喷水池只运行一次循环；在连续位置时，喷水池运行一直继续下去。
（3）方式选择开关用来选择喷水池的喷水花样，1-4号喷头组的工作方式选择如下：
①选择开关在位置“1”时。
按下启动按钮后，4号喷水，延时2s后，3号也喷水，延时2s后，2号接着喷水，再延时2s，1号喷水，一起喷水15s后停下。
若在连续状态时，将继续循环下去。
②选择开关在位置“2”时。
按下启动按钮后，1号喷水，延时2s后，2号喷
水，延时2s后，3号接着喷水，再延时2s，4号喷水，一起喷水30s后再停下。
若在连续状态时，将继续循环下去。
③选择开关在位置“3”时。
按下启动按钮后，1、3号同时喷水，延时3s后，
2、4号喷水，1、3号停止喷水；交替运行5次后，1-4号全喷水，30s后停止。
若在连续状态时，将继续循环下去。
④选择开关在位置“4”时。
按下启动按钮后，喷水池1-4号水管的工作顺序为：1—2—3—4接顺序延时2s喷水，然后一起喷水30s，1、2、3和4号分别延时2s停水，再延时1s，由4—3—2—1反向顺序按2s顺序喷水，一起喷水30s后停止。
（4）不论在什么工作方式下，按下停止按钮，喷水池将停止运行。
3.设计步骤
3.1硬件配置图
硬件配置图,如图2所示
图2硬件配置图
3.2分配I/O地址表
编程元件地址分配表如表1所示。
表1I/O地址分配表
输入信号输出信号
序号输入设备名称输入端口地址序号输出设备名称输出端口地址
1 启动按钮I0.0 1 1号喷水管Q4.0
2 停止按钮I0.1 2 2号喷水管Q4.1
3 单步开关I0.2 3 3号喷水管Q4.2
4 连续开关I0.3 4 4号喷水管Q4.3
5 选择开关1 I0.4
6 选择开关2 I0.5
7 选择开关3 I0.6
8 选择开关4 I0.7
3.3 PLC 外部接线图
PLC 外部接线图如图3所示。
图3 PLC 外部接线图
3.4主电路图
FU
QS
图4主电路图
3.5 系统流程图
该系统流程图见附录1
3.6 梯形图程序设计
梯形图程序见附录2
3.7 仿真调试
花样1调试，延时2s逆序启动，如图5所示
图5 花样1运行结果
花样2调试，延时2s顺序启动，如图6所示
图6花样2运行结果
花样3调试，1、3启动，延时3s，2、4启动，交替5次，运行结果，如图7所示
图7花样3运行结果
花样4调试，如图8所示
图8花样4运行结果
连续运行状态，如图9所示
图9切换到连续运行状态
5 .总结
这次的可编程控制器课程设计花式喷水的PLC控制，充分的将我们在课堂上所学的PLC控制编程知识应用于生产实践中去。
在对这个课程设计进行构思和搜集资料时，对于日常的一些办公软件的应用也有了进一步的提高。
通过对搜集的资料进行整理，灵活运用所学理论知识以结合实际应用生产实践，从而提高了自己的实际操作和独立解决问题的能力。
通过这次课程设计实践，让我更熟练的掌握了西门子的PLC软件的简单编程方法，对于西门子的PLC的工作原理和使用方法也有了更深刻的理解。
在理论知识的运用中，也提高了我的工程素质。
除了对PLC知识的理解外，我还学到了电气控制技术的知识，学会了通过一些辅助软件来绘制电路图。
设计过程中，我也遇到了各种各样的问题，也不时的向别人请教，再加上网上搜集到的资料，我也明白了不是每个问题都能自己解决的，只有通过自己努力以及团队合作才能把工作做得更好。
在以后的学习和工作中我会更加努力学习这方面的知识，更加充实自己，更加深入的了解西门子的PLC编程知识。
总而言之，这次课程设计我受益颇丰，对电气控制技术的认识又上升了一步。
参考文献
1.顾桂梅、王永顺、王庆贤.电气控制与PLC应用项目教程[M].北京:机械工业出版社,2010.
附录1.系统流程图
2.梯形图程序
\。
