电子能损谱技术及其在材料科学领域中的应用随着科技的飞速发展，人类对材料的研究也越来越深入。
在材料科学领域中，电子能损谱技术被广泛应用。
本文将从电子能损谱技术的基本原理、仪器构成、应用领域等方面进行介绍。
一、电子能损谱技术的基本原理电子能损谱技术（Electron Energy Loss Spectroscopy，EELS）是通过观测物质中电子在经过介质时所发生的损失能量而进行的一种材料研究技术。
在EELS实验中，所使用的电子束能量从几十电子伏特到一千电子伏特左右。
当电子穿过物质时，会与物质中的原子、分子等相互作用。
在这个相互作用的过程中，电子的能量会因发生散射、波长的变化等损失。
测量电子的损失能量，可以了解物质的电子结构、化学成分、结构特性等。
二、EELS实验仪器的构成EELS实验主要由电子束发生器、能谱仪和信号处理器组成。
电子束发生器用于制备电子束，能谱仪则用于测量电子束在物质中的能量损失情况，而信号处理器则用于处理测量到的电子能损谱图（EEL谱图）。
在EELS实验中，电子束发生器一般采用透射电子显微镜（Transmission Electron Microscope，TEM）或扫描透射电子显微镜（Scanning Transmission Electron Microscopy，STEM）。
TEM 和STEM可以提供很高的空间分辨率，从而使得对材料进行微观结构分析时，可以看到更多的细节和特征。
能谱仪则是EELS实验的核心设备。
能谱仪在TEM或STEM 中设置，其主要作用是测量电子束在物质中的能量损失情况。
能谱仪分为两种类型：全能谱仪和分散能谱仪。
全能谱仪可以连续地记录所有能量损失；而分散能谱仪则可以分离出不同能量损失的电子，对其进行记录和分析。
信号处理器用于对EEL谱图进行处理，提取出所需要的信息。
信号处理器可使用的软件有多种，如Python和MATLAB等。
在处理过程中，本文使用MATLAB对EEL谱图进行处理和分析。
eds和eels单原子催化剂

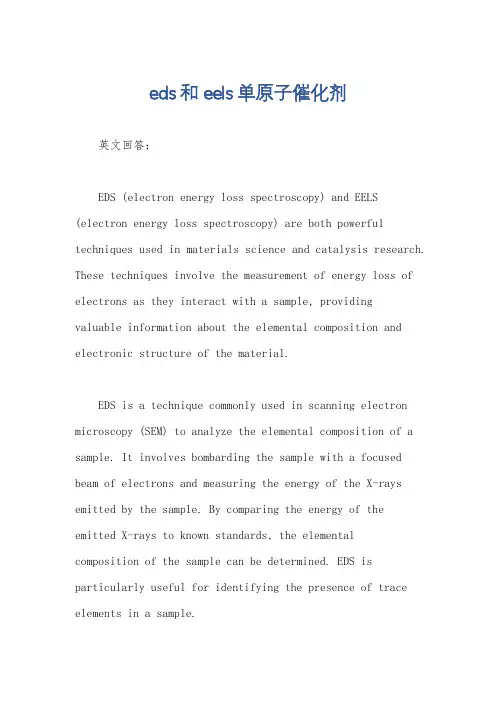

eds和eels单原子催化剂英文回答：EDS (electron energy loss spectroscopy) and EELS (electron energy loss spectroscopy) are both powerful techniques used in materials science and catalysis research. These techniques involve the measurement of energy loss of electrons as they interact with a sample, providingvaluable information about the elemental composition and electronic structure of the material.EDS is a technique commonly used in scanning electron microscopy (SEM) to analyze the elemental composition of a sample. It involves bombarding the sample with a focused beam of electrons and measuring the energy of the X-rays emitted by the sample. By comparing the energy of the emitted X-rays to known standards, the elementalcomposition of the sample can be determined. EDS is particularly useful for identifying the presence of trace elements in a sample.EELS, on the other hand, is a technique used in transmission electron microscopy (TEM) to study the electronic structure of a material. It involves measuring the energy loss of electrons as they pass through a thin sample. This energy loss is caused by interactions between the electrons and the atoms in the sample, providing information about the electronic states and bonding in the material. EELS can be used to study a wide range of materials, including catalysts.Both EDS and EELS can be used to study single-atom catalysts (SACs), which are catalysts composed ofindividual metal atoms dispersed on a support material. SACs have attracted significant attention in recent years due to their high catalytic activity and selectivity. EDS can be used to determine the elemental composition of the SACs, confirming the presence of the desired metal atoms. EELS, on the other hand, can provide information about the electronic structure of the SACs, helping to understand the catalytic mechanisms at the atomic level.For example, let's say I am studying a SAC composed of single platinum (Pt) atoms supported on carbon nanotubes. Using EDS, I can confirm the presence of platinum atoms on the carbon nanotubes by analyzing the characteristic X-rays emitted by the sample. This provides evidence that the SAC has been successfully synthesized.Next, I can use EELS to study the electronic structure of the Pt atoms on the carbon nanotubes. By measuring the energy loss of electrons as they pass through the Pt atoms, I can obtain information about the bonding between the Pt atoms and the carbon nanotubes. This can help me understand how the Pt atoms interact with the support material and how this interaction affects the catalytic activity of the SAC.Overall, EDS and EELS are powerful techniques for studying single-atom catalysts. They provide valuable information about the elemental composition and electronic structure of the catalysts, helping researchers understand their catalytic properties and optimize their performance.中文回答：EDS（电子能量损失谱学）和EELS（电子能量损失谱学）是材料科学和催化研究中常用的强大技术。
电子显微镜研究纳米材料的原子结构

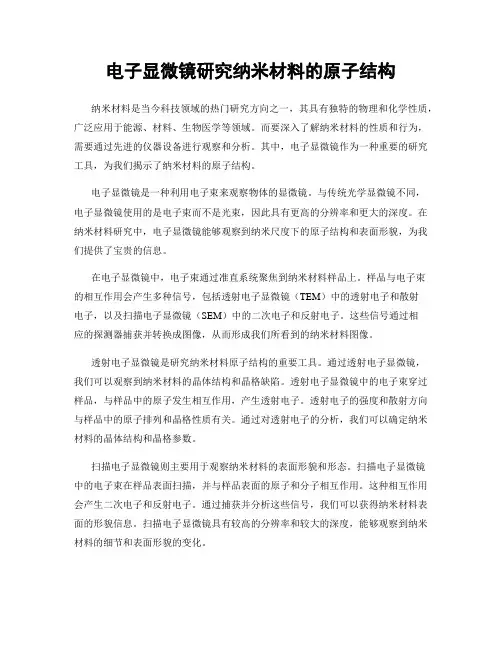

电子显微镜研究纳米材料的原子结构纳米材料是当今科技领域的热门研究方向之一，其具有独特的物理和化学性质，广泛应用于能源、材料、生物医学等领域。
而要深入了解纳米材料的性质和行为，需要通过先进的仪器设备进行观察和分析。
其中，电子显微镜作为一种重要的研究工具，为我们揭示了纳米材料的原子结构。
电子显微镜是一种利用电子束来观察物体的显微镜。
与传统光学显微镜不同，电子显微镜使用的是电子束而不是光束，因此具有更高的分辨率和更大的深度。
在纳米材料研究中，电子显微镜能够观察到纳米尺度下的原子结构和表面形貌，为我们提供了宝贵的信息。
在电子显微镜中，电子束通过准直系统聚焦到纳米材料样品上。
样品与电子束的相互作用会产生多种信号，包括透射电子显微镜（TEM）中的透射电子和散射电子，以及扫描电子显微镜（SEM）中的二次电子和反射电子。
这些信号通过相应的探测器捕获并转换成图像，从而形成我们所看到的纳米材料图像。
透射电子显微镜是研究纳米材料原子结构的重要工具。
通过透射电子显微镜，我们可以观察到纳米材料的晶体结构和晶格缺陷。
透射电子显微镜中的电子束穿过样品，与样品中的原子发生相互作用，产生透射电子。
透射电子的强度和散射方向与样品中的原子排列和晶格性质有关。
通过对透射电子的分析，我们可以确定纳米材料的晶体结构和晶格参数。
扫描电子显微镜则主要用于观察纳米材料的表面形貌和形态。
扫描电子显微镜中的电子束在样品表面扫描，并与样品表面的原子和分子相互作用。
这种相互作用会产生二次电子和反射电子。
通过捕获并分析这些信号，我们可以获得纳米材料表面的形貌信息。
扫描电子显微镜具有较高的分辨率和较大的深度，能够观察到纳米材料的细节和表面形貌的变化。
除了透射电子显微镜和扫描电子显微镜，还有许多其他类型的电子显微镜用于研究纳米材料的原子结构。
例如，场发射电子显微镜（FESEM）能够观察到纳米材料的表面形貌和形态，同时还可以进行能谱分析和成分分析。
透射电子能谱仪（EDS）和电子能量损失谱仪（EELS）则可以用来分析纳米材料的元素组成和化学性质。
ELNES的原理及应用实例
ELNES的原理及应用实例在1929年由Rudberg发现利用一特定能量的电子束施加在欲测量的金属样品上，然后接收非弹性（亦即是有能量损失）的电子，发现会随着样品的化学成分不同而有不同的损失能量，因此可以分析不同的能量损失位置而得知材料的元素成份。
EELS在50年代开始流行起来，称为材料测试的主要手段之一。
到60年代末70年代初发展起来的高分辨电子能量损失谱（HREELS），在电子非弹性碰撞理论的推动下，由于其对表面和吸附分子具有高的灵敏性，并对吸附的氢具有分析能力，更重要的是能辨别表面吸附的原子、分子的结构和化学特性，进一步推动了材料科学的发展。
其中，能量损失近边结构（ELNES，energy-loss near-edge structure）是高分辨电子损失能量谱的一种具体应用技术手段。
通过谱形分析，可以提供试样的能带结构和元素的化学价态等重要信息，这在材料科学研究中发挥着独特的作用。
一、电子能量损失谱仪电子能量损失谱仪有两种商业产品，一类是磁棱镜谱仪，另一种是Ω过滤器。
前者安装在透射电子显微镜照相系统下面，故可以随时决定是否需要安装；而后者是安装在镜筒内，故是一种特殊技术，在分析电子显微镜出厂前必须事先安装好。
在分析电子显微镜中应用最普遍也最方便的是磁棱镜谱仪。

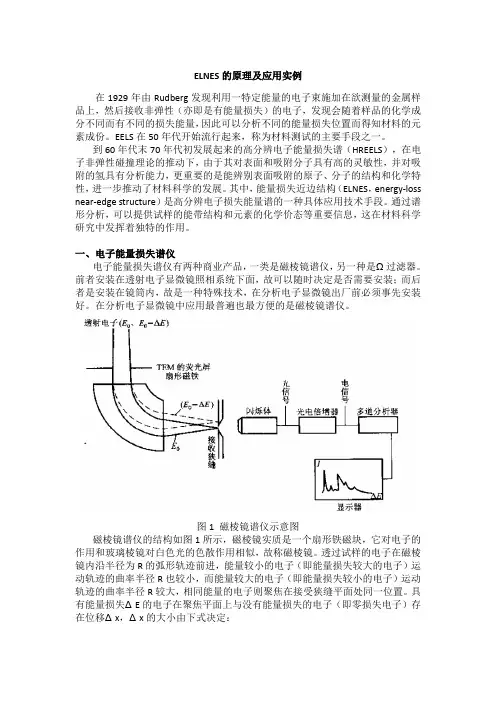

图1 磁棱镜谱仪示意图磁棱镜谱仪的结构如图1所示，磁棱镜实质是一个扇形铁磁块，它对电子的作用和玻璃棱镜对白色光的色散作用相似，故称磁棱镜。
透过试样的电子在磁棱镜内沿半径为R的弧形轨迹前进，能量较小的电子（即能量损失较大的电子）运动轨迹的曲率半径R也较小，而能量较大的电子（即能量损失较小的电子）运动轨迹的曲率半径R较大，相同能量的电子则聚焦在接受狭缝平面处同一位置。
具有能量损失ΔE的电子在聚焦平面上与没有能量损失的电子（即零损失电子）存在位移Δx，Δx的大小由下式决定：2002000cm /2c m /14E x E E E R ++∆=∆ 式中，m 0c 2为电子的静止质量，等于511keV ；Δx/ΔE 称为色散度。
