初三物理九年级上册电学知识点附练习题答案
(完整版)新课标人教版物理九年级电学练习题(含答案)
1、A 、B 两灯和变阻器如图所示连接, 动时，A 、B 两灯的发光亮度将会（ A 、A 灯变暗，B 灯变亮 B 、 C 、A 、B 两灯都变亮D 、 2、如图所示的电路，电源电压一定， R i =10欧，R 2=30欧，当开 关S i 、S 2都闭合时，电流表的示数为3.0安，电压表的示数不为 零，则当开关S i 闭合，S 2断开时，电流表的示数可能是（ ）A . 4.0 安B . 5.0 安C . 3.0 安D . 3.6 安电学练习题电源电压保持不变。
当滑动变阻器的滑片P 向右滑）A 灯变亮，B 灯变暗 A 、B 两灯都变3、如图所示， 压表的示数为 数值是R i = 20欧，R 2= 25欧，当开关 S i 闭合、S 2断开时, 2.8伏，当开关 B 、3.5 伏4、 如图所示的电路，当开关 S i 断开、S 2闭合时，电压表示数可能的（ ）C 、3.3 伏D 、2.5 伏S 合上时，A 表和V 表的读数变化为 A . A 表示数变大, B . A 表示数变大, C . A 表示数变小, D . A 表示数不变， V 表示数不变 V 表示数变小 V 表示数变小 V 表示数不变5、右图所示，圆环状合金圈的 A 点固定接在电路中，滑动触头 P 可以在圆环上滑动，闭合开关 S 后，在P 从B 开始经C 滑动到D 的过程中，电流表的示数变化是()A 、由小变大B 、先变大后变小C 、由大变小D 、先变小后变大6、如图所示，R i =R 2=R 3=3欧，则电键K 断开和闭合时，M 、N 间 的电阻分别为 （）A 、9欧，3欧B 、9欧, 0 欧C 、i 欧，0欧D 、i 欧，9欧7、如图所示，电路中 R i 和R 2相等，滑动变阻器的滑动触片自左端向右端滑动的过程中, AB 间的总电阻将（ A 、逐渐增大 C 、逐渐减小）B 、先增大后减小 D 、先减小后增大电 APBR iR 28、右图中甲、乙两个滑动变阻器的外形、尺寸完全相同，而且两个滑动金属片固联在一起，可以同时向左或向右移动同样的距离。
九年级物理认识电路知识点和教学教案习题以及答案

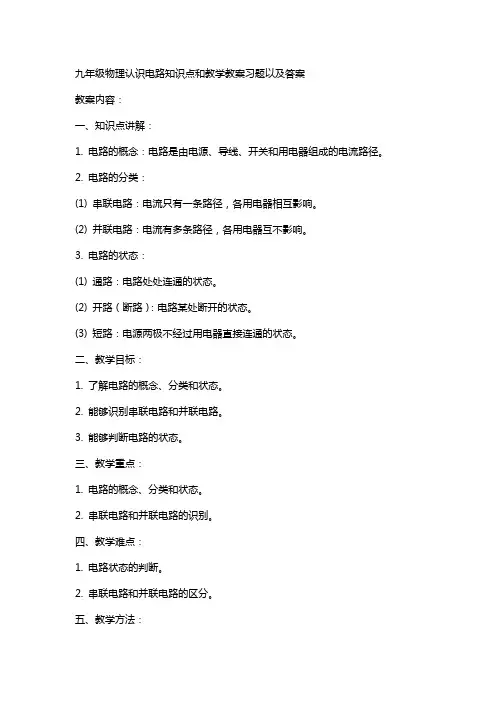

九年级物理认识电路知识点和教学教案习题以及答案教案内容：一、知识点讲解：1. 电路的概念：电路是由电源、导线、开关和用电器组成的电流路径。
2. 电路的分类：(1) 串联电路：电流只有一条路径，各用电器相互影响。
(2) 并联电路：电流有多条路径，各用电器互不影响。
3. 电路的状态：(1) 通路：电路处处连通的状态。
(2) 开路（断路）：电路某处断开的状态。
(3) 短路：电源两极不经过用电器直接连通的状态。
二、教学目标：1. 了解电路的概念、分类和状态。
2. 能够识别串联电路和并联电路。
3. 能够判断电路的状态。
三、教学重点：1. 电路的概念、分类和状态。
2. 串联电路和并联电路的识别。
四、教学难点：1. 电路状态的判断。
2. 串联电路和并联电路的区分。
五、教学方法：1. 采用问题驱动法，引导学生主动探究电路的知识。
2. 利用实物、图片等教学资源，帮助学生形象理解电路概念。
3. 运用小组合作学习，提高学生交流、合作能力。
教案习题：1. 选择题：(1) 下列哪个选项是电路的正确描述？A. 电源、导线、开关和用电器组成B. 电流、电压和电阻组成C. 电源、电压表、开关和用电器组成D. 导线、开关、用电器和电流组成答案：A(2) 下列哪个选项是串联电路的特点？A. 电流只有一条路径B. 各用电器相互影响C. 电流有多条路径D. 各用电器互不影响答案：B六、教学过程：1. 引入新课：通过问题驱动，引导学生思考什么是电路，电路有哪些组成部分。
2. 讲解电路的概念：电路是由电源、导线、开关和用电器组成的电流路径。
3. 讲解电路的分类：串联电路和并联电路。
4. 讲解电路的状态：通路、开路（断路）和短路。
5. 练习：学生互相讨论，判断给定的电路图是串联电路还是并联电路，以及电路的状态。
七、课堂练习：1. 判断题：(1) 电路中，电流只有一条路径的是串联电路。
（）(2) 并联电路中，各用电器相互影响。
（）(3) 电路中，电源两极不经过用电器直接连通的是短路。
九年级物理认识电路知识点和教学教案习题以及答案

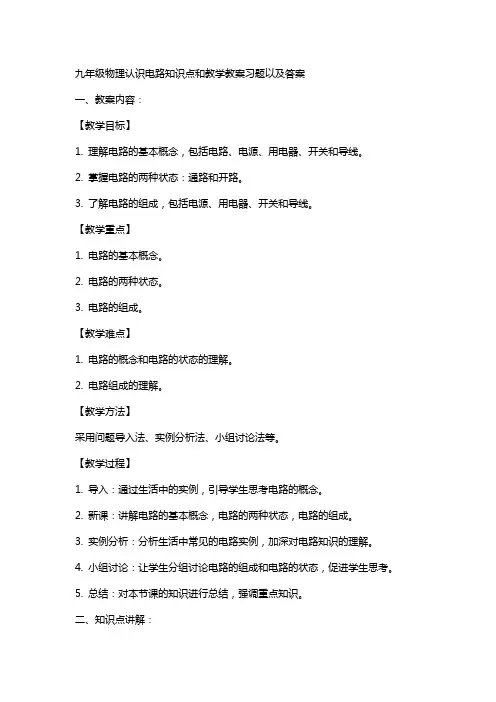

九年级物理认识电路知识点和教学教案习题以及答案一、教案内容：【教学目标】1. 理解电路的基本概念，包括电路、电源、用电器、开关和导线。
2. 掌握电路的两种状态：通路和开路。
3. 了解电路的组成，包括电源、用电器、开关和导线。
【教学重点】1. 电路的基本概念。
2. 电路的两种状态。
3. 电路的组成。
【教学难点】1. 电路的概念和电路的状态的理解。
2. 电路组成的理解。
【教学方法】采用问题导入法、实例分析法、小组讨论法等。
【教学过程】1. 导入：通过生活中的实例，引导学生思考电路的概念。
2. 新课：讲解电路的基本概念，电路的两种状态，电路的组成。
3. 实例分析：分析生活中常见的电路实例，加深对电路知识的理解。
4. 小组讨论：让学生分组讨论电路的组成和电路的状态，促进学生思考。
5. 总结：对本节课的知识进行总结，强调重点知识。
二、知识点讲解：1. 电路的概念：电路是由电源、用电器、开关和导线组成的，能够形成电流的路径。
2. 电路的两种状态：通路和开路。
通路指的是电流能够顺利通过的电路状态，开路指的是电流不能通过的电路状态。
3. 电路的组成：电源提供电能，用电器消耗电能，开关控制电路的通断，导线连接电路中的各个部分，形成电流的路径。
三、课堂习题：1. 选择题：A. 电路是由()组成的。
A. 电源、用电器、开关和导线B. 电源、用电器、开关和电流C. 电源、用电器、开关和电压D. 电源、用电器、开关和电阻B. 下列哪个状态是通路()。
A. 开路B. 短路C. 通路D. 断路2. 简答题：(1) 请简述电路的概念。
(2) 请简述电路的两种状态。
四、答案解析：1. 选择题答案：A. AB. C2. 简答题答案：(1) 电路是由电源、用电器、开关和导线组成的，能够形成电流的路径。
(2) 电路的两种状态：通路（电流能够顺利通过的电路状态）和开路（电流不能通过的电路状态）。
五、扩展知识：电路的其他状态：除了通路和开路，还有一种特殊状态叫做短路。
九年级上册物理 电流和电路单元练习(Word版 含答案)
九年级上册物理电流和电路单元练习（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。
经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。
③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．【答案】A灯泡断路移动滑动变阻器0.8【解析】（1）①根据图中电表的正、负接线柱，从电源正极连接开关，滑动变阻器的接线柱要求一上一下的串联在电路中，所以将C或D连到电源负极即可，如下图所示：②电压表有示数，说明电压表与电源连通；电流表示数几乎为零，灯泡不发光，说明电路断路或电路的总电阻很大，导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中；③为了保护电路，闭合开关前，滑片P应处在使电路中电阻最大位置A端；由乙图，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，所以灯泡L1的额定功率：；（2）由上面的分析知，右上边的是电压表；左边两虚线框内是开关，如图所示：①只闭合S和中间的开关，移动滑片使电压表示数为3.8V；②保持滑片位置不动，断开中间开关，闭合左上边开关，测出灯与R的总电压，根据串联电路的电压特点计算出R两端电压U R；③由计算出R的电流，即灯泡此时的电流，由P=U额I额计算灯泡L2电功率即可．故答案为：(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).【点睛】本题是测灯泡额定功率的实验，考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计．特殊方法测功率时，只给电流表通常会使用并联电路，只给电压表时通常使用并联电路，利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。
初三九年级物理电学经典习题100题汇总(含详细答案)(DOC)
一．电流、电压、电阻一、选择题1．下列说法正确的是 [ ]A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等，粗导线的电阻比细导线的电阻小2．两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为3：1，当温度上升到40℃，它们的电阻之比是（横截面积变化不计）［］A．大于3：1 B．等于3：1C．小于3：1 D．等于1：33．下列说法中正确的是［］A．铁导线的电阻一定比铜导线的电阻大B．同种材料的导线，若长度相同，则细的导线电阻大C．长度相同的两根导线，细的导线电阻一定大D．粗细相同的两根导线，长的导线电阻一定大4．有关导体电阻的说法，正确的是［］A．粗细相同的两根导线，长度大的，电阻一定大B．长度相同的两根导线，横截面积小的，电阻一定大C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一D．铝导线的电阻一定比铜导线的电阻大5．将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］A．a和b B．a和c C．c和d D．b和d6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是［］A．a和c B．b和c C．a和d D．b和d7．图14，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［］8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间，为使电压表读数变小，问触头P应该：［］A．向左滑动B．向右滑动C．向左、向右均可以D．无法实现9．如图16所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是［］A．只拔出铜塞a、b，接入电路电阻为7欧姆B．只拔出铜塞c、d，接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出，接入电路的电阻最小10．图17为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的是［］A．C和B B．A和CC．A和D D．B和D12．决定导体电阻大小的因素是［］A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积13．用伏特表、安培表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是［］A．连入变阻器时，应使滑片位于变阻器值最大的位置B．电键、安培表应接在靠近电源电流流出的一端C．连入电键时，应先将电键打开D．伏特表应与待测电阻并联，安培表应与待测量电阻串联，并使它们的“+”接线柱，靠近电源的“+”极一端14．在图18所示的电路中，有可能造成电源和安培表都损坏的是［］15．如图19所示，a、b、c表示的是伏特表或安培表，当K1、K2都闭合时，下列正确说法是［］A．a、b、c都是安培表B．a、b、c都是伏特表D．b、c是安培表，而a是伏特表C．a、b是伏特表，而c是安培表16．某同学做实验时，如图20连接电路，闭合电键后，灯泡正常发光，但安培表指针不动，伏特表读数正常，那么有可能是［］A．安培表已被烧坏，致使电路不通B．安培表完好，但未与导线接牢C．灯L的灯座接线处短路D．安培表接线处碰线（安培表被短路）17．图21，电键K合上，电灯L1、L2都不亮，伏特表示数为6伏特，出现此现象的原因是［］A．L1短路，L2断路B．L1断路，L2短路C．L1、L2都断路D．L1、L2都短路18．要使合上电键K，小灯泡L1、L2都发光，那么，下列图22中错误的是［］二、填空题20．如图23所示的导线，A处导线的直径大于B处导线的直径，那么通过A处和B处电流强度的关系I1______I2（填大于、小于或等于）。
九年级物理 认识电路 章末复习 全章知识总结及典型例题(含答案)
电现象及电路知识点一、静电现象：1、带电现象、带电体：物体能够吸引轻小物体的现象叫做带电现象，带了电的物体叫做带电体.2、带电方法：（１）、摩擦起电；（２）、接触带电；（3）、感应起电接触带电：用不带电的导体接触带电物体时，导体会带电，这种方法叫接触带电。
摩擦起电：用摩擦的方法使物体带电的方法叫做摩擦起电。
正电荷:用丝绸摩擦过的玻璃棒带的电荷.负电荷:用毛皮摩擦过的橡胶棒带的电荷.3、摩擦起电的原因：（1）原子是由原子核和核外电子组成，原子核带正电，电子带负电，通常情况下，原子是电中性的，物体也是电中性的；（2）不同的原子核束缚电子的本领不同；（3）两个物体相互摩擦时,哪个物体的原子核束缚电子的本领弱,它的一些电子就会转移到另一个物体上.失去电子的物体因缺少电子而带正电,得到电子的物体因为有了多余电子而带等量的负电.4、摩擦起电的实质: 摩擦起电并不是创造了电荷,只是电荷从一个物体转移到另一个物体,使正负电荷分开.注意：转移的电荷是负电荷,而不是正电荷.例题：（湖北）电视机的荧光屏上经常有许多灰尘，这主要是因为（ D )A.灰尘的自然堆积B.荧光屏有较强的吸附灰尘的能力C.电视机工作时，屏表面温度较高，吸附灰尘D.电视机工作时，屏表面有静电吸附灰尘练习：1、摩擦起电并不是创造了电荷，只是电荷从一个物体转移到另一个物体，使正负电荷分开，如图所示，小女孩用橡胶棒去摩擦动物的皮毛后，橡胶棒带上了_负电.2、下列物体一定带负电的是（A )A.与毛皮摩擦过的橡胶棒B.与丝绸摩擦过的玻璃棒C.失去电子的玻璃棒D.与带正电的物体相吸引的轻小物体知识点二、电荷间的相互作用1、电荷间的作用规律：同种电荷相互排斥,异种电荷相互吸引.﹡带电体之间的吸引或排斥是通过电场来实现的，电场是一种特殊的物质，通过电场带电体不需要接触就能发生相互作用2、判断物体是否带电的方法：(1)、物体能否吸引轻小物体(2)、依据电荷间的作用规律判断(3)、用验电器检验，金属箔张开说明带电，工作原理：同种电荷相互排斥例题：1、用线悬挂着A,B,C,D,E,F六个轻质小球，它们之间的作用情况如图所示，则肯定带电的小球是B、C、D ，肯定不带电的小球是A, F ，不能肯定是否带电的小球是E2、（滨州）取两个相同的验电器A和B,使A带上负电荷，可以看到A金属箔张开，B的金属箔闭合.用带有绝缘柄的金属棒把A和B连接起来，观察到A(金属箔张开的角度减小，B的金属箔由闭合变为张开•下列描述错误的是（ D )A.金属杆是导体B.两金属箔片能够张开是因为带上了同种电荷C.实验中金属杆和金属球接触的一瞬间，B验电器中的金属箔带上了负电荷D.实验中金属杆和金属球接触的一瞬间，金属杆中电流方向是自A流向B练习：1、(湖州）甲和乙两个泡沫塑料小球用绝缘细线悬挂，甲带正电，乙不带电，会出现的情形是下列图中的（B )2、.四个悬挂着的通草球，静止时的位置关系如图所示，下列说法正确的是（ D ）A.A球与C球一定带有异种电荷B.B球与D球一定带有同种电荷C.B球可能带电，也可能不带电D. D球可能带电，也可能不带电3、(厦门）如图所示，一带负电橡胶棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动.对吸管A 端带电性质判断正确的是（D )A.若相互吸引，一定带正电B.若相互吸引，一定带负电C.若相互排斥，一定带正电D.若相互排斥，一定带负电知识点三、电流1、电流：电荷的定向移动就形成电流. 物理学规定,正电荷定向移动的方向为电流的方向.电流方向的判断: 如负电荷的移动方向从A到B，则电流方向为B到A。
人教版物理九年级上册 电流和电路单元复习练习(Word版 含答案)
人教版物理九年级上册电流和电路单元复习练习(Word版含答案)一、初三物理电流和电路易错压轴题（难）1．实验桌上有如下器材：满足实验要求的电源、电流表、电压表、开关、滑动变阻器各一个，若干个不同阻值的定值电阻和足够多的导线。
小华想用实验桌上的器材证明：“当通过导体的电流一定时，导体的电阻越大，导体两端的电压越大”，为此他设计的实验电路如图所示。
(1)请写出他的实验步骤；(2)设计一个实验数据记录表格。
【答案】见解析所示【解析】【详解】(1)实验步骤：①按图连接电路，将滑动变阻器调至阻值最大处，闭合开关后，调节滑片位置，使电流表示数为I，读电压表示数U，将R、I、U记录在数据表格中；②断开开关，将R换为另一更大阻值的电阻，闭合开关后，调整滑片位置，使电流表示数仍为I，读出电压表的示数U，将R、I、U记录在数据表格中；③仿照步骤②，再重复1次实验。
(2)实验数据表格：实验次数123电流I/A电阻R/Ω电压U/V2．在真空中两个点电荷间存在相互作用力，探究其影响因素的实验数据如表：序号甲电荷的电荷量1/Cq乙电荷的电荷量2/Cq甲、乙两电荷之间的距离/mr甲乙两电荷之间的相互作用力/NF18110-⨯8210-⨯0．35210-⨯2 8110-⨯8110-⨯ 0．3 5110-⨯3 8310-⨯ 8210-⨯ 0．1 55410-⨯4 8310-⨯8210-⨯0．2 513.510-⨯5 8210-⨯8110-⨯0．2 54.510-⨯ 68410-⨯8310-⨯0．3（1）分析表中数据可知，若要使两个点电荷之间的作用力增大，可以采用_____的方法。
将表格填写完整______ 。
（2）如图，将甲、乙两个带电小球放在光滑的绝缘水平面上，甲球带正电荷，电荷量为1q ，乙球带负电荷，电荷量为2q 。
为了使这两个小球在原来的位置静止，沿着甲、乙两球的球心连线方向，在乙球的右边某位置放上一个电荷量为3q 的小球丙，此时恰好使得三球均保持静止，则丙球应该带_____（选填“正”或“负”）电荷。
九年级物理全册第十九章生活用电知识汇总笔记(带答案)
九年级物理全册第十九章生活用电知识汇总笔记单选题1、如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。
用试电笔检测插座的左、右两孔，氖管均不亮。
则电路中的故障可能是（）A．熔丝熔断B．三孔插座与地线接触不良C．灯泡被短路D．A、B两点间断路答案：DAC．由题意可知，灯泡正常发光，若熔丝熔断或者灯泡被短路，则灯泡不能正常发光，故AC不符合题意；B．若三孔插座与地线接触不良，则与火线相接的右孔在与试电笔接触时，氖管应该发光，故B不符合题意；D．A、B两点间断路，则与三孔插座相连接的零线和火线不能形成闭合的回路，所以插座不能供电，又因为与火线不能相连通，所以插座的右孔也不能让氖管发光，故D符合题意。
故选D。
2、下列做法中符合安全用电原则的是（）A．图甲：定期检查电路防止发生用电事故B．图乙：带有水的手插拔用电器插头C．图丙：大功率用电器同时在插排上使用D．图丁：不关闭电源而移动家用电器答案：AA．电线上的绝缘层破损，当人去触摸插头时就可能使人体和带电体接触,就会造成触电事故，十分危险，故应及时更换，所以要定期检查电路防止发生用电事故，故A符合题意；B．水是导体，手上有水时，插拔用电器插头，容易发生触电，所以插拔用电器插头时，应先把手上的水擦干，故B不符合题意；C．当多个大功率的用电器同时使用在同一个插排上时，会使插排中的电流过大，超过插排的负荷而发生危险，故C不符合题意；D．在移动家用电器时难免会产生一些震动，如果不关闭电源移动家用电器，很有可能会使其内部线路发生短路，从而导致家用电器发生损坏；如果家用电器外壳或电源线发生漏电，那么不关闭电源移动家用电器的人还会发生触电事故。
故D不符合题意。
故选A。
3、如图所示是现在一般标准住宅户内配电系统方框图。
关于空气开关和漏电保护器的作用，下列分析正确的（）A．当插座漏电时，空气开关①将跳闸B．当空调电流过大时，空气开关②将跳闸C．当电灯电流过大时，漏电保护器会迅速切断电路D．空气开关跳闸，问题解决后需更换新的空气开关答案：BA．当插座漏电时，漏电保护器会断开电路，由于此时电路中的电流不会过大，所以空气开关①不会跳闸，故A错误；B．当空调电流过大时，空调电路的电流超过一定值后，空气开关②就会跳闸，故B正确；C．当电灯电流过大时，与灯泡串联的空气开关③会跳闸，由于火线和零线的电流相同，所以漏电保护器不会切断电流，故C错误；D．空气开关跳闸，问题解决后闭合空气开关即可，不需要更换新的空气开关，故D错误。
九年级物理认识电路知识点和教学教案习题以及答案
九年级物理认识电路知识点和教学教案习题以及答案第一章：电路的基本概念1.1 电流教学目标：1. 理解电流的概念；2. 掌握电流的表示方法。
教学内容：1. 电流的定义：电荷的定向移动形成电流；2. 电流的表示方法：用字母I表示，单位是安培（A）。
教学习题：1. 选择题：下列哪个选项能正确表示电流？A. 电荷的定向移动B. 电荷的随机移动C. 电流的方向与电荷的移动方向相同D. 电流的方向与电荷的移动方向相反答案：A1.2 电路教学目标：1. 理解电路的概念；2. 掌握电路的组成。
教学内容：1. 电路的定义：用电器、电源、导线和开关组成的电流路径；2. 电路的组成：电源、用电器、导线和开关。
教学习题：1. 判断题：电路中必须有电源和用电器才能形成电流。
（）答案：√第二章：电路的连接2.1 串联电路教学目标：1. 理解串联电路的概念；2. 掌握串联电路的特点。
教学内容：1. 串联电路的定义：用电器依次连接的电路；2. 串联电路的特点：电流相同，电压分配。
教学习题：1. 选择题：下列哪个选项能正确表示串联电路？A. 电流相同，电压分配B. 电流分配，电压相同C. 电流和电压都相同D. 电流和电压都分配答案：A2.2 并联电路教学目标：1. 理解并联电路的概念；2. 掌握并联电路的特点。
教学内容：1. 并联电路的定义：用电器并列连接的电路；2. 并联电路的特点：电压相同，电流分配。
教学习题：1. 判断题：并联电路中，各个用电器的电压相同。
（）答案：√第三章：欧姆定律3.1 欧姆定律的概念教学目标：1. 理解欧姆定律的概念；2. 掌握欧姆定律的表达式。
教学内容：1. 欧姆定律的定义：电流I与电压U和电阻R之间的关系；2. 欧姆定律的表达式：I = U/R。
教学习题：1. 填空题：欧姆定律的表达式是____ = ____/____。
答案：I U R3.2 欧姆定律的应用教学目标：1. 学会运用欧姆定律计算电路中的电流、电压和电阻。
人教版物理九年级上册 电流和电路单元练习(Word版 含答案)
人教版物理九年级上册电流和电路单元练习（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．归纳式探究——研究电子在电场中的偏转：如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。
若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。
若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，离开电场时偏移的距离为y，则经研究得到如下数据：次数d/m L/m U/V v0/（m·s-1）y/m14×10-20.2401×107 3.6×10-228×10-20.2401×107 1.8×10-234×10-20.1401×1070.9×10-248×10-20.21601×1077.2×10-258×10-20.22402×107 2.7×10-2(1)y＝k__________，其中k＝_________（填上数值和单位）。
本实验在探究影响电子离开电场时偏移的距离时，运用了_________法；(2)相同情况下，电子的入射速度越大，偏移距离越________。
它们间的关系可以用图像2中的图线________表示；(3)现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加_____V的电压。
【答案】2 2ULdv()1022910m/V s⨯⋅控制变量小b 200【解析】【分析】【详解】(1)[1]分析表中数据可知，1与2相比L、U、0v均相同，而d增大一倍，y减小为原来的12，可知y与d成反比；同理，1与3相比，y与2L成正比；2与4相比，y与U成正比；将第2次实验电压U增大至6倍，则y增大至6倍，此时240VU=210.810my-=⨯将此时的数据与第5次实验相比，y与2v成反比，综上所述可得22ULy kdv=[2]将表格中第3次数据（其他组数据也可）代入22ULy kdv=计算可得()1022910m/V sk=⨯⋅[3]本实验在探究影响电子离开电场时偏移的距离时，运用了控制变量法。
