牧羊MUZL350颗粒机
MUZL600颗粒机维修手册
MUZL600颗粒机 维修手册PDF 文件使用 "pdfFactory Pro" 试用版本创建 PDF 文件使用 "pdfFactory Pro" 试用版本创建 MUZL 600颗 粒 机 外 观 图轴承和油封配件型号：出油端的油封φ220xφ250xφ16 封油的端油封φ145xφ180xφ14 小段轴承SKF23126CC/W33 大端轴承SKF23228CC/W33 2个 2个 1个 1个注意：到现场后一定要先检查所需 更换的配件型号是否正确.PDF 文件使用 "pdfFactory Pro" 试用版本创建 维修时所需要的工具n 32吨千斤顶、5吨的手动葫芦各一个. n 0.5-12的内六角扳手一套. n 165-170的钩头扳手. n 8-10、14-17、17-19、24-27、30-32的梅花扳手各一把. n 8寸、12寸活动扳手各一把. n 一字穿心螺丝刀、十字螺丝刀各一把. n 电焊机、氧气乙炔割具.PDF 文件使用 "pdfFactory Pro" 试用版本创建 提示：拆卸重要部件时 请记下相关重要尺寸通知中控室切断制粒机的总电源， 寻找合适的起吊点（吊出转子时 挂手动葫芦用）.PDF 文件使用 "pdfFactory Pro" 试用版本创建 更换传动轮缘的过程PDF 文件使用 "pdfFactory Pro" 试用版本创建 1.拆卸环模、前板、压辊和 主轴盘上的三把内刮刀 2.用圆钢棒冲出三个弹性销 （如冲不出弹性销，请执行 下道工序） 3.用三颗M30的螺栓旋入传 动轮缘上的螺纹孔（如图） 4.用三颗顶模螺栓均匀地顶 出传动轮缘3XM30的 螺纹PDF 文件使用 "pdfFactory Pro" 试用版本创建 5.清洗新的传动轮缘及转子 （如第2道工序没冲出弹 性销请取出转子上的半节 弹性销） 6.将传动轮缘上的孔和转子 上的孔对准后直至安装到 位。
牧羊MUZL350颗粒机
下。具有此类装置的机器只有在装上上述防护装置后才允许工作。
1.6 操作、检查、保养维护时的安全注意事项
(1) 在对设备进行操作、检查、保养维护等工作只允许由受过专门训练的技术人员按照随机 提供的各种规范进行。电气安装工作只能由专业人员遵守有关电气安全标准进行。
(2) 凡是进行保养、检修等工作必须切断电源总开关，以防止电机意外启动。 (3) 停机后进行操作、安装。保养、维修等工作时为防止电机意外启动，请务必切断电源总
开关并锁住，并将施工标识牌分别放在车间门口、控制室电控柜前和颗粒机附近。 (4) 作业时要特别注意贴有安全标识的部位。 (5) 禁止在安全保护装置及操作门打开的状态下进行作业。并且，在设备未完全停止前不允
① 安全标签：当电源未切断时，静止打开接线盒。
② 按照说明书维修。
③ 防止机械伤害的标签：机器运行及未完全停止前静止打开操作门。
④ 防止烫伤的安全标签：机器正常工作时，请勿徒手触摸。
⑤ 机器运行时，禁止移开护罩。
2
⑥ 进行必要的维修工作时，请按规定带手套。
⑦ 禁止攀爬设备或在机器上站立。
1.4 注意事项
1.8 防爆：粉尘爆炸与火灾的防范措施
(1) 一般工作的整洁工作 ① 保持具有可燃性粉尘的工作场所的清洁是安全生产的重要条件。 ② 避免在机器之间堆放袋装或散状物料。 ③ 为了减少粉尘飞散至周围地区，所有输送装置、旋风分离器和除尘器均须保持完好，
6
尤其要避免管道和顶盖的不密封现象。 ④ 为了减少粉尘爆炸的危险，必须经常、有效地清除各处粉尘。 ⑤ 马达上不得沉积粉尘。
引起的相关责任。假如要求江苏牧羊集团承担责任，江苏牧羊集团保留追究操作责 任的权利。
GEA DairyRobot R9500智能畜生机说明书
GEA DairyRobot R9500 An intelligently designed robotic milkingsystem for you and your cows2 · GEA DAIRYROBOT R9500 2 · MonoboxThe DairyRobot R9500 is engineered to enhance the milking process for the cow and help you focus on making the most of your time.Premium milk qualityOptimal milk harvesting process, superior udder care and impeccable hygiene from teat to tankProductive work environmentErgonomic workspace with user-friendly display and navigationDesigned for productivityOutstanding system reliability enables efficient cow flow and allows for effective workflowsTrusted relationshipFirst-class, reliable service from authorized GEA dealers around the worldValue-orientated investmentExcellent yield with efficient use of energy, resources and maintenanceGEA DAIRYROBOT R9500 Efficiently designed to welcome cow after cow and help you manage every step in their lactation, the DairyRobot R9500 brings a new level of intelligent milking to your farm. With consistent milking routines, thorough hygiene processes, innovative mastitis detection, and a cow- and operator-friendly design, you have all the keys to excellent, high-quality milk production with the DairyRobot R9500. Whether your herd is 50, 500 or 5,000 cows, the R9500 provides comfortable and efficient milking – while arming you with intelligent tools and technology to manage your cows like never before.Quality, profitable milk production4 · GEA DAIRYROBOT R9500Premium milk qualityOptimal milk harvesting process Superior udder and teat care Proactive hygiene management Smooth and safe milk transportationConsistent udder prep precision on every teat at every milking The milking stall module of the DairyRobot R9500 works consistently and independently, day and night. Cows are creatures of habit and welcome the standardized, calm milking routine that takes place in the openly designed box. Each step is part of a uniform, quick and comfortable process that takes place in-liner, in one single attachment, by individual quarter. Teat stimulation, cleaning (or pre-dipping in applicable countries), drying, fore-stripping, milk harvest, and post-dipping all seamlessly occur inside the liner. The consistent routine, thorough hygiene processes and gentle protection within the teat cup are keys to excellent milk quality !GEA DAIRYROBOT R9500Efficient in-liner everything ™ prep processWith the DairyRobot R9500, complete milking procedures take place “in-liner,” inside the teat cup, in one single attachment. Teat stimulation begins as soon as the teat cup attaches, gently preparing the udder for milking.Hygienically safeOnce the teat cup is attached, cleaning or pre-dipping begins depending upon the country-specific regulations, and is followed by drying and fore-stripping. A system of milk sensors immediately begins analyzing the milk, looking at SSC, conductivity, color, and temperature.Optimal milk harvesting processWhile milking, the light-weight, suspended MilkRack and milking cluster can easily adapt to the cow’s natural movements, exerting no unnecessary leverage on the udder. Additional sensors monitor the flow from each quarter while measuring milk volume.Optimal udder careWhen the individual quarter finishes milking, the post-dipping process begins. The dipping agent is uniformly applied on the teat skin, providing protection against mastitis pathogens. Through automated udder care, each cow exits the DairyRobot R9500 properly protected until the next milking.A t ta c hm en t - S t i mu l a t io nC l e a n i ng - F o r e -s t r i p p i n gM i l kin gPo s t-d i p pi n g - D e ta chme n t6 · GEA DAIRYROBOT R9500Effective intermediate disinfectionAfter detachment, the MilkRack immediately swings under the CIP unit. Here, the teat cups are cleaned externally and disinfected internally, rinsing milk soils and dipping residues from the system. High-grade, safe and effective intermediate disinfection reduces cross-contamination between cow milkings.PREMIUM MILK QUALITY · 7Intelligent internal logisticsWhile the unit conveniently milks your cowsfor you, the DairyRobot R9500 also tends tothe steady flow of perfectly fresh milk. Themilk receiver, valves and frequency-controlledpumps ensure that your high-quality milkcontinues smoothly to the bulk tank.Outstanding accuracy and break-through speedfor somatic cell count monitoringThe new DairyMilk M6850 provides real-time somatic cellcount analysis for every cow during every milking session.It’s the first somatic cell count system in the world to focuson each udder quarter individually during the entire milkingprocess. At the first sign of an infected udder quarter orthe early onset of sub-clinical mastitis, you’re notified rightaway. That helps you minimize treatment time, and be surethe continuous heath and productivity of your herd is kepton track.The DairyMilk M6850 sensor uses EPT (ElectricalPermittivity Threshold) technology, a patented method tophysically measure the somatic cell count in milk, with nochemical consumables or reagents. This state-of-the arttechnology gives you real-time data for unmatched speedand efficiency – with no extra costs for reagents.Such precision helps you optimize the health of your herdbetter than ever. Boost your early detection capabilities soyou can take fast, effective action and protect your herd’smilk quality.8 · GEA DAIRYROBOT R9500ProductiveworkplaceErgonomic workplace provides maximum comfort for operator and cowReal-time display and user-friendly navigation Flexible scheduling of managerial tasks Smooth workflowsThe appeal of modern-day managementWith its innovative functions, GEA ’s DairyRobot R9500 allows you to design and organize the tasks of daily herd management more efficiently than ever before. Just tap the touchscreen to see key production data. Because the unit can be integrated into your existing barn design, you can monitor and tend to selected animals quickly and easily. Your management activities can be completed in a clean and efficient working environment with the latest in technology.GEA DAIRYROBOT R9500 · 910 · GEA DAIRYROBOT R9500High-tech tools that are easy-to-useThe GEA DairyRobot R9500 incorporates highly innovative functions on a large touchscreen display. In Live View mode, real-time events can be monitored in easy-to-read graphs. You can also effortlessly switch the control panel to monitor all the key production parameters. The intuitive interface greatly simplifies handling, and the system automatically alerts you to key production or cow health changes. With such sophisticated software, you have the ability to manage your herd better than ever!Convenient operator access for special needs cowsWith an unobstructed view of the cow and easy access to the udder, theoperator can freely intervene in the milking process at any time. The integrated mechanical milking arm shifts the milking cluster into an ideal position below the cowso each teat cup can be quickly attached. Kick-resistant LED lighting illuminates the cow’s udder for full visibility. Your special needs cows can be handled more efficientlyand comfortably than ever before.• •12 · GEA DAIRYROBOT R9500Designed for productivityHigh system reliabilityEffective workflows and flexible scheduling First-class service and minimal downtimesGEA’s philosophy for complete successYou can achieve highly efficient throughput by letting your cows decide when to go to the milking robot. Soon after installation, a sense of calm settles over the barn, and cows become more accustomed to a relaxed, rhythmic cycle of feeding, resting and milking. Automated milking frees up time and resources, making daily planning more flexible and routines more effective. Enhanced tools, such as gate control and manual support components, make it especially easy to tend to cows that require special attention. Whether you integrate one milking box or more into your operation, all milking activities can be conveniently controlled from one central milking and management center.Multibox configuration maximizes use of equipment and resources With the DairyRobot R9500, up to four boxes can be connected to one Supply Unit. This way, they share one vacuum pump, compressor, milk and calf milk line, and tank connection. The multibox configuration increases efficiency, reduces system complexity by using less equipment, and lowers the usage of water and energy.GEA DAIRYROBOT R9500 · 1314 · GEA DAIRYROBOT R9500 Optimized design, maximized throughputWith numerous design optimizations and the latest generation camera system, the DairyRobot R9500 is establishing new gains in efficiency. The open-frame design of the R9500 welcomes cows of all sizes with ideal positioning to optimize attachments. The spacious entrance area is designed to lead each cow into an ideal position for attachment. When the gate closes, the preset box length automatically adjusts the feeding trough to accommodate each cow for a comfortable fit. Both entrance and exit doors are designed so cows can be milked quietly and comfortably without disturbance from other cows nearby. The feed trough is now hydroformed and has been engineered to optimize feed intake and increase ingredient options.A trough bowl cover slides up during cow exit to keep cows moving at the end of milking, allowing the next cow to enter as soon as possible. By combining all these new features that are focused on efficiency, you can minimize box times and maximizethe number of cows milked per box.After milking, the feed trough swings to the side. At the sametime, a divider on the trough moves upwards, preventingaccess to the feed bowl to expedite cow exit.Safe and fast attachmentThe G5 Time of Flight (TOF) camera on the MilkRack detects the position of the cow’steats - automatically and precisely applying the teat cups on the teats. This TOF principle promotes a fast, reliable attachment.A MilkRack with high-tech featuresExtremely robust and reliable, GEA ’s MilkRack is also incredibly lightweight. Its ultra-flexible plastic cover keeps the equipment clean. If a cow kicks, a feedback mechanism enables the mechanical milking arm to maneuver away. The milking arms can be controlled when flexible or fixed, and the teat cups won’t touch the floor. This helps to prevent contamination and provide an optimal environment for clean, hygienic milk production.DESIGNED FOR PRODUCTIVITY · 1516 · GEA DAIRYROBOT R9500Efficient milk transferEven while the bulk tank is being emptied and cleaned, there’sno interruption to production. The automated milking systemsimply continues collecting the milk in an interim buffer tank,and the DairyRobot remains available for use. The animalscan maintain their usual rhythm, with no interruption in milktransfer or collection.Space-saving ingenuityThe compact, space-saving supply unit contains all of thecomponents that provide the milking robot with cleaning,dipping and disinfection agents as well as water supply andcompressed air. It also controls the flow of milk to the filter,buffer tank and bulk tank.Convenient calf milk managementThe DairyRobot R9500 makes calf management easy.With just a few clicks, milk can be separated and givento an individual cow’s calf, either by bucket or milk taxi.This system helps provide the farm’s youngstock with thenutrients they need to grow healthy and strong.DESIGNED FOR PRODUCTIVITY · 1718 · GEA DAIRYROBOT R9500 The perfect fit for your barnEnhance your barn set-up to make the most of your work routines. The DairyRobot R9500 can be integrated into your preferred concept. The compact, open module provides spacious comfort for each animal. In the calm, accommodating environment, cows quickly grow accustomed to a relaxed, rhythmic cycle of feeding, resting and milking. Optional gate control solutions steer animals that require special attention to the sections of the barn where you need them. With the DairyRobot R9500 to assist you, your daily herd management activities can be efficiently accomplished.Cow traffic options to fit your needsGuided cow traffic systems provide clear separation of the housing areas with the help of pre-selection, creating a balance of feeding, resting and milking. DairyRobot R9500 barn planning can also accommodate free animal traffic. In this case, the cows have unrestricted access to the milking system, the feeding area and the freestalls at any time. In addition, some management styles are best suited for a semi-guided cow traffic system, where cows are free to eat and lay down, but utilize pre-selection in the milking area.Guided cow traffic systemFree cow traffic systemy fo r d ai ly • Ec on om ic us e of la bo r c re at es fl ex ib ilites pl an ni ng a nd h el ps to st re am lin e ro ut inly m an ag e • S m ar t b ar n de sig ns h el p yo u ef fic ie ntct at io n yo ur c ow s t hr ou gh e ve ry st ep o f t he ir la20 · GEA DAIRYROBOT R9500Trusted relationshipsSuperior service expertise Global networkModern remote monitoring technologyGEA DAIRYROBOT R9500 · 21Ne wp i c t u r e Top technology, service-friendly designWhen it comes to service and maintenance, the DairyRobot R9500 gives you peace of mind. GEA ’s robust and proven milking technology promotes maximum performance and longevity. Our easy-to-maintain design accommodates direct access to the components during operation. Online diagnostics can be performed for quicker solutions, and spare parts can be replaced with short downtimes. GEA provides the latest technology for quick, low-cost maintenance to help keep downtime to a minimum!•C om pr eh en siv e se rv ice u sin g th e la te st te ch no lo gy h el ps li m itdo w nt im e• H ig h yie ld s w ith e ffi ce nt u se o f en er gy re so ur ce s a nd m ai nt en an ce • E xp er t c on su lti ng 365 d ay s a y ea r • O ne-o f-a-k in d m ilk in g an dm an ag em en t c en te r w ithG EA’s re no w ne d da iryte ch no lo gy e xp er tis eA total solutions supplierAt GEA, we strive to supply total solutions for all of your milking, manure and herd management needs. In addition to the DairyRobot R9500 automated milking system, our strategic product line and service offerings provided through a local GEA dealer can include:• M anure management and handling equipment – scrapers, pumps,agitators, spreaders, and separators• D airy design and facility layout services• S ort gates, identification tags and integrated herd managementsoftware solutions• B ulk tanks, plate coolers and related cooling equipment• T eat dips and equipment/facility hygiene products (C.I.P., backflush, etc.)along with other dairy supply items and delivery services• M ilk quality and system wash-up evaluations • T op-notch scheduled service programs • A utomated calf feeding technology • A nd much more!If your goals are to embrace new technology, manage your herd more precisely, create the best possible living environment for your cows and carve out a more balanced life for yourself, GEA would like to help you get there. With our automated milking solutions and other products and services to support your system, the achievement of your dairying goals lies with GEA!TRUSTED RELATIONSHIPS · 23GEA is a global technology company with multi-billion euro sales operations in more than 50 countries. Founded in 1881 the company is one of the largest providers of innovative equipment and process technology. GEA is listed in the STOXX ® Europe 600 Index. In addition, the company is included in selected MSCI Global Sustainability Indexes.We live our values.Excellence • Passion • Integrity • Responsibility • GEA-versityGEA North America GEA Farm Technologies, Inc.1880 Country Farm Drive, Naperville, IL 60563Toll Free: 1.877.WS.DAIRY or 1.877.973.2479GEA Farm Technologies Canada Inc.4591 boulevard St-Joseph, Drummondville, QC J2A 0C6Toll Free: 1.877.WS.DAIRY or 1.877.973.24797755-1000-120 (p k g o f 20) (r e v . S e p t e m b e r 24, 2021) © G E A C o m p a n y . A l l r i g h t s r e s e r v e d . S u b j e c t t o m o d i fi c a t i o n s . P r i n t e d i n U S A .。
饲料厂生产设备明细表
212
斗式提升机
TDTG50/28
江苏牧羊集团
2014.1
功率：5.5KW,头轮覆胶，总高约为32米
213
气动三通
TBDQY25×25
江苏牧羊集团
2014.1
控制物料分流
214
振动分级筛
SFJZ150×2B
江苏牧羊集团
2014.1
配置功率：1.1KW，底故障、简易操作
215
4-72-3.6A
江苏牧羊集团
2014.1
功率：3KW
103
刮板输送机
TGSS20
江苏牧羊集团
2014.1
功率：2.2KW,长度约10米，時产50m3
104
斗式提升机
TDTG40/28
江苏牧羊集团
2014.1
功率：5.5KW,头轮覆胶，总高约为32米，时产55m3
105
圆筒初清筛
TCQY63A
江苏牧羊集团
114
分配器
TFPX-12
江苏牧羊集团
2014.1
配置功率：0.55KW，下部传动机构，
定位准确
201
待粉碎仓
40M3/2
江苏牧羊集团
2014.1
采用Q235板制作，锥斗4mm，仓体-δ3钢板制作
202
上料位器
江苏牧羊集团
2014.1
电容式（德国IFM）含加长杆
203
下料位器
江苏牧羊集团
2014.1
刮板输送机
TGSSu20
江苏牧羊集团
2014.1
配置功率：3KW，总长约10米，U型刮板
216
待粉碎仓
20M3/1
牛羊场常用机械设备的介绍
清粪车
链杆刮板 双翼形推粪板
(3）自动挤奶机
电子智能化，自动化技术得到了越来越广泛的应用。智能化的应用，使得牛羊生产实生产实现了精细化。机 械智能化自动化的应用在牛羊生产中具有非常广泛的前景。
兽用产科包 手术器具
2．人工授精及兽医 诊断器械： 冰箱、培养干燥箱、 显微镜、恒温箱、 水浴锅、液氮储存 设备、采精架、手 术台、采精及输精 器械、精液分装设 备、怀孕探测仪、 发情监测系统、兽 医诊断器械、治疗 设备、保定架等。
动物激光冲击波治疗仪 动物激光治疗仪
动物呼吸机 液压手术台
3．消毒 设备： 高压冲洗 机、机动 （手动） 喷雾消毒 器、高压 灭菌器、 紫外线消 毒灯等。
青料取用机 螺旋输送机
2．人工授精及兽医 诊断器械： 冰箱、培养干燥箱、 显微镜、恒温箱、 水浴锅、液氮储存 设备、采精架、手 术台、采精及输精 器械、精液分装设 备、怀孕探测仪、 发情监测系统、兽 医诊断器械、治疗 设备、保定架等。
培养干燥箱 显微镜
2．人工授精及兽医
诊断器械：
冰箱、培养干燥箱、
11、新设备介绍： (1) TMR 喂料机； (2）自动除粪设备； (3）自动挤奶机。
(1) TMR 喂料机：大型奶牛场 采用 TMR 饲养技术，需要配 置 TMR 喂料机。该设备分自 走式、牵引式和固定式三种形 式。牵引式适合通道较宽的牛 舍（宽度大于2.5m)，由小型 机车牵引，物料的混合及输送 的动力来自机车，行走、搅拌、 饲喂连续完成。固定式由三相 电动机驱动，搅拌好的饲料由 出料设备卸至喂料车上，再由 喂料车拉到牛舍饲喂。 TMR 混合喂料设备按搅拌箱结构型 式分卧式和立式两种。不管哪 种方式都具有剪切、揉搓、混 合等多种功能，适应不同物料 的混合。设备上装有车载电子 秤，在供料点加料时，可以准 确按预定配方计量不同物料。 自动装料，物料混合均匀，生 产效率高，使用操作简单。
饲料颗粒机的性能、调试及故障排除方法
饲料颗粒机（又名：颗粒饲料机、颗粒成型机），属于饲料颗粒(饲料制粒)设备。
饲料颗粒机主要是以玉米、豆粕、秸秆、草、稻壳等的粉碎物直接压制颗粒的饲料加工设备。
饲料颗粒机的分类饲料颗粒机，分为环模颗粒机、平模颗粒机、对辊颗粒机；按生产又可分为：秸秆饲料颗粒机，麦麸饲料颗粒机，豆粕饲料颗粒机，玉米秸秆饲料颗粒机，木屑饲料颗粒机等。
各种不同的饲料颗粒机，以外观和生产方式的不同于以分类。
饲料颗粒机的使用范围饲料颗粒机，广泛适用于大、中、小型水产养殖，粮食饲料加工厂，畜牧场，家禽养殖场，个体养殖户及中小型养殖场，养殖户或大、中、小型饲料加工厂使用。
饲料颗粒机性能特点1.结构简单,适应性广,占地面积小,噪音低。
2.粉状饲料、草粉不需要或少许液体添加即可进行制粒,故颗粒饲料的含水率基本为制粒前物料的含水率,更利于储存。
3.鸡、鸭、鱼等,比混合粉状饲料可获得更高的经济效益。
4.干料加工,生产的饲料颗粒硬度高、表面光滑、内部熟化，可提高营养的消化吸收。
5.颗粒形成过程能使谷物、豆类中的胰酶抵制因子发生变性作用，减少对消化的不良影响，能杀灭各种寄生虫卵和其它病原微生物，减少各种生虫及消化系统疾病。
饲料颗粒机的常见故障及排除方法一、产量过低（甚至不出粒）故障原因排除方法1.平模初次使用模孔光洁度差； 1.用含油料研磨润滑，工作一段时间产量即提高;2.物料含水率过高或过低； 2.调节物料含水率3.压辊与平模间隙过大； 3.调整压紧螺栓；4.压辊或模盘磨损严重； 4.更换辊或模盘5.三角带打滑或老化。
5 .张紧或更换三角带二、颗粒表现粗糙故障原因排除方法1.含水率高； 1.降低含水率2.平模初次使用。
2.用含油料反复研磨。
三、颗粒中含粉过多故障原因排除方法1.含水率低； 1.提高含水率；2.平模过度磨损、厚度过小。
2.更换新平模。
四、响声异常故障原因排除方法1.落入硬质杂物； 1.停机清除异物；2.轴承损坏； 2.更换轴承；3.零部件松动。
50kg玉米颗粒搅拌电机参数(3篇)
第1篇一、概述玉米颗粒搅拌电机作为一种广泛应用于玉米颗粒饲料生产、有机肥料生产、饲料颗粒混合等领域的重要设备，其性能的好坏直接影响到生产效率和产品质量。
本文将详细介绍一款50kg玉米颗粒搅拌电机的参数，以供相关从业人员参考。
二、技术参数1. 型号：YB-502. 输入功率：5.5kW3. 电压：380V4. 频率：50Hz5. 电流：11.9A6. 转速：1450r/min7. 外形尺寸：600mm×600mm×1000mm8. 重量：80kg9. 电机类型：三相异步电动机10. 电机防护等级：IP4411. 电机冷却方式：空气冷却12. 电机绝缘等级：F级13. 电机转速调整范围：0-1500r/min14. 搅拌叶片：4片，采用高强度耐磨材料制造15. 搅拌筒容积：100L16. 搅拌筒材质：不锈钢17. 搅拌筒直径：400mm18. 搅拌筒长度：600mm19. 搅拌电机功率：5.5kW20. 电机重量：15kg21. 电机外形尺寸：280mm×280mm×350mm三、工作原理玉米颗粒搅拌电机采用三相异步电动机作为动力源，通过电机带动搅拌叶片旋转，使物料在搅拌筒内充分混合。
搅拌叶片采用高强度耐磨材料制造，具有较高的耐磨性和使用寿命。
电机转速可通过变频器进行调节，以满足不同搅拌需求。
四、主要特点1. 高效搅拌：采用多片搅拌叶片设计，确保物料在搅拌筒内充分混合，提高生产效率。
2. 耐用性：搅拌叶片采用高强度耐磨材料制造，具有较长的使用寿命。
3. 易于维护：电机采用空气冷却方式，散热效果好，便于维护。
4. 安全可靠：电机防护等级达到IP44，可有效防止灰尘、水分等进入电机内部。
5. 适用范围广：适用于玉米颗粒饲料生产、有机肥料生产、饲料颗粒混合等领域。
五、应用领域1. 玉米颗粒饲料生产：用于搅拌玉米、豆粕、麦麸等原料，生产高品质的饲料。
2. 有机肥料生产：用于搅拌秸秆、畜禽粪便等有机物料，生产有机肥料。
牧羊 MPJH 食品混合机 说明书
5.“当心机械伤人”的安全标志，机器运行时禁止将手等接近运 转部件，检修、拆换须等停机后。
理门。
6. 清理门附近的安全标志，设备运行及未完全停止前禁止打开清
三、注意事项 1. 机器或设备的操作、检查、维修保养等工作只允许由经过牧羊培训的合 格的专业人员来进行。 2. 凡是进行保养、检修等工作必须切断电源总开关，以防止电机意外启动。
第二章 混合机简介
一 、概述
1 主要用途及适用范围 MPJH 型高效食品混合机广泛适用于饲料、食品、化工、医药、农药等行业中粉状、颗
粒状、片状、块状、杂状及粘稠状物料的混合，并能进行各种物料的干燥和冷却作业。 2 产品特点：
2.1 转子采用我公司独有的双层桨叶的专利结构，混合周期短、混合均匀度高：一般物 料在 45S~60S 时间内混合均匀度 CV≤5%，可达 2%~3%。减少了混合时间，大大提高了用 户的生产效率；
失去功能，将对后果负责。 5. 假如在维修和检查工作时必须使用焊接机械或者其它会产生火花工具，必须
严格遵守安全，以防止粉尘爆炸和燃烧。 6. 在停机状态必须绝对注意防止混合机被任何可能意外启动的方式启动。 7. 清理门安全机构装有开门连锁安全开关（如图 1），一定要严格按要求接线，
保证开门断开，并且操作门打开后设备无法启动。此保护装置涉及到生命安 全，不允许去除或弃之不用！这些装置出现故障时应立即修理或更换新的。
开门到位 关门到位 门开指示 门关指示
食品混合机电气接线图
SQ1 SQ2 SQ3 SQ4
YV1
YV2
安全门开关
开门到位
关门到位
开门电磁阀 充气电磁阀
备注: MPJH0.2和MPJH0.5只有一个安全开关，其代号为SQ1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人员。 (4) 遵守各项安全注意事项的同时，使用者还必须遵守安全规则及防止事故发生的规定。 (5) 应对相关职工进行安全教育，企业领导应对这项工作负责，并应遵守使用者国家、地方
(2) 凡是进行保养、检修等工作必须切断电源总开关，以防止电机意外启动。 (3) 停机后进行操作、安装。保养、维修等工作时为防止电机意外启动，请务必切断电源总
开关并锁住，并将施工标识牌分别放在车间门口、控制室电控柜前和颗粒机附近。 (4) 作业时要特别注意贴有安全标识的部位。 (5) 禁止在安全保护装置及操作门打开的状态下进行作业。并且，在设备未完全停止前不允
放在避风雨、日晒、潮湿的地方。 (10) 盖板篦条、栅杆或安全栅格一般是装好后随机提供的。只有在使用工具的情况下才能取
下。具有此类装置的机器只有在装上上述防护装置后才允许工作。
1.6 操作、检查、保养维护时的安全注意事项
(1) 在对设备进行操作、检查、保养维护等工作只允许由受过专门训练的技术人员按照随机 提供的各种规范进行。电气安装工作只能由专业人员遵守有关电气安全标准进行。
许把操作门打开。
(6) 如发现操作门的安全保护装置存在故障，请立刻修理或更换。 (7) 不得随意拆除、覆盖、搭接安全保护装置。只有当机器完全停止之后才允许打开他们。
只有当这些安全保护装置处于功能完好的状态下才允许启动机器。 (8) 操作门安全机构装有开门保护行程开关，一定要严格按要求接线，保证开门断开，并且
和企业内部其他的安全规定。 (6) 如不按规定使用本设备而引起的事故或对设备造成的损坏，制造商及代理商均不承担任
何责任。 (7) 请正确安装、使用操作本设备。谁将保护装置去除或使之失去功能，将对后果负责。 (8) 对设备的任何改造不得对设备的功能及安全性造成影响。 (9) 颗粒机务必在严格遵守所有事故防范条例下运行。 (10) 如因未遵守使用说明书中的规定所引发的事故，设备的控制系统未按照江苏牧羊集团上
1.2 警告标识说明
(1) 为了更好的理解本使用说明书，将安全警告标识分为以下几类。 (2) 这些警告标识根据本设备的操作规则及安全注意事项所制定的，为避免危险事故的发
生，本使用说明书也包含具体的预防措施。请在充分理解警告标识所表示的内容的基础 上，按指示使用本设备。
这个标识表示为避免死亡和重大伤亡事故的发生，请务必按照安全注意事项 的相关规定来使用本设备。
操作门打开后设备无法启动。此保护装置涉及到生命安全，不允许去除或弃之不用！这 些装置出现故障时应立即修理或更换新的。 (9) 在停机状态必须绝对注意防止颗粒机被任何可能意外启动的方式启动。 (10) 除对设备进行维修保养工作外，皮带轮护设备进行检查、调整、维修或更换零件时，不得不安全保护罩或操作门打开或将安 全装置拆除时，请作业前协商好所需的安全注意措施，制定出安全对策后再进行检查工 作。
(12) 机器运行时严禁将手指等接近运转部件，检查、维修、清洁等必须等主机完全停止后方 可进行。
(13) 假如在维修和检查工作时必须使用焊接机械或者其它会产生火花工具，必须严格遵守安 全，以防止粉尘爆炸和燃烧（参见防爆）。
(14) 如发现零部件有破损，请及时修复或更换。 (15) 保证电气系统的安全，在电路没有断电之前严禁打开电机的接线盒，以防止触电伤人。 (16) 颗粒机的电气控制系统必须遵守如下事项。否则将取消供货商的技术安全责任。
这个标识表示为避免潜在的危险事故和重大伤亡事故的发生，请按照安全注 意事项的相关规定来使用本设备。
这个标识表示为避免轻伤和潜在的中度伤亡事故的发生，请按照安全注意事 项的相关规定来使用本设备。
1
1.3 安全标识及符号说明
(1) 本设备已在设备上标明了对人身安全构成危险的部位。 (2) 请认真理解各安全标识。 (3) 请将这些安全标识放置在设备附近。 (4) 当这些安全标识脱落或磨损时请及时更换新的标识。 (5) 如需订购新的标识，请与本公司联系。
① 安全标签：当电源未切断时，静止打开接线盒。
② 按照说明书维修。
③ 防止机械伤害的标签：机器运行及未完全停止前静止打开操作门。
④ 防止烫伤的安全标签：机器正常工作时，请勿徒手触摸。
⑤ 机器运行时，禁止移开护罩。
2
⑥ 进行必要的维修工作时，请按规定带手套。
⑦ 禁止攀爬设备或在机器上站立。
1.4 注意事项

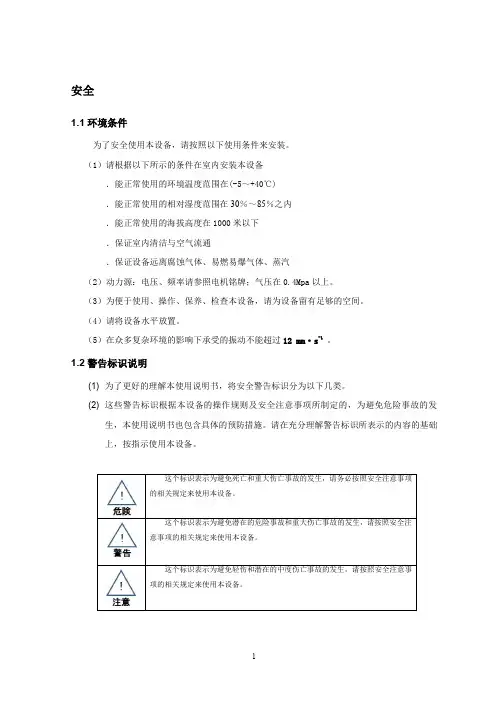

安全
1.1 环境条件
为了安全使用本设备，请按照以下使用条件来安装。 （1）请根据以下所示的条件在室内安装本设备
．能正常使用的环境温度范围在(-5～+40℃) ．能正常使用的相对湿度范围在 30％～85％之内 ．能正常使用的海拔高度在 1000 米以下 ．保证室内清洁与空气流通 ．保证设备远离腐蚀气体、易燃易爆气体、蒸汽 （2）动力源：电压、频率请参照电机铭牌；气压在 0.4Mpa 以上。 （3）为便于使用、操作、保养、检查本设备，请为设备留有足够的空间。 （4）请将设备水平放置。 （5）在众多复杂环境的影响下承受的振动不能超过 12 mm·s-1 。
述条件执行，江苏牧羊集团拒绝承担所引起的相关责任。假如要求江苏牧羊集团承担责 任，江苏牧羊集团保留追究操作人责任的权利。
1.5 运输、保存与安装时的安全注意事项
(1) 设备的放置与搬运必须由专业工作人员来进行。 (2) 吊装时请用指定的工具（钢丝绳、起重机、吊车等），并按照指定的顺序及方法进行吊
3
装。 (3) 进行吊装作业时非工作人员请勿入内。 (4) 为防止重大伤亡事故的发生，吊装时，人不允许在吊起的设备底下。 (5) 吊运工具的允许负荷应大于设备的总重量。 (6) 暂时存放本设备时，请将设备水平放置并保持室内常温，清洁。 (7) 运输设备时，不允许捆扎损伤设备。如果运输工程中有损伤或零件有缺少，应立即报告。 (8) 安装时，应为设备留有足够的空间，以方便设备日后的维修与更换。 (9) 安装前，务必将机器零件保存在原来包装内。妥善遮盖机器零件和包装箱，应将它们存
