实例分析二、钻床[1]
![实例分析二、钻床[1]](https://img.taocdn.com/s3/m/7faf4bfd910ef12d2af9e734.png)

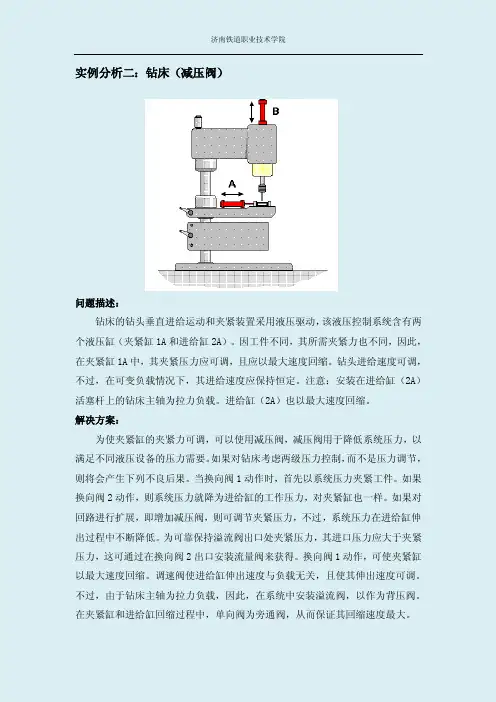

实例分析二：钻床（减压阀）
问题描述：
钻床的钻头垂直进给运动和夹紧装置采用液压驱动，该液压控制系统含有两个液压缸（夹紧缸1A和进给缸2A）。
因工件不同，其所需夹紧力也不同，因此，在夹紧缸1A中，其夹紧压力应可调，且应以最大速度回缩。
钻头进给速度可调，不过，在可变负载情况下，其进给速度应保持恒定。
注意：安装在进给缸（2A）活塞杆上的钻床主轴为拉力负载。
进给缸（2A）也以最大速度回缩。
解决方案：
为使夹紧缸的夹紧力可调，可以使用减压阀，减压阀用于降低系统压力，以满足不同液压设备的压力需要。
如果对钻床考虑两级压力控制，而不是压力调节，则将会产生下列不良后果。
当换向阀1动作时，首先以系统压力夹紧工件。
如果换向阀2动作，则系统压力就降为进给缸的工作压力，对夹紧缸也一样。
如果对回路进行扩展，即增加减压阀，则可调节夹紧压力，不过，系统压力在进给缸伸出过程中不断降低。
为可靠保持溢流阀出口处夹紧压力，其进口压力应大于夹紧压力，这可通过在换向阀2出口安装流量阀来获得。
换向阀1动作，可使夹紧缸以最大速度回缩。
调速阀使进给缸伸出速度与负载无关，且使其伸出速度可调。
不过，由于钻床主轴为拉力负载，因此，在系统中安装溢流阀，以作为背压阀。
在夹紧缸和进给缸回缩过程中，单向阀为旁通阀，从而保证其回缩速度最大。
液压回路：
注意事项：
安装在进给缸（2A）活塞杆上的钻床主轴为拉力负载，即负值负载，因此在活塞伸出时必须安装背压阀，提高系统的平稳性。
除了此处用到的溢流阀，还有哪几种液压控制阀可用作背压阀？。
台钻事故未遂案例分析
台钻事故未遂案例分析20xx年3月11日，某市装配厂一名老工人，在操作台钻加工工件的过程中，严重违章戴手套操作结果被铁屑缠绕，造成右手坏指两节离断的事故。
事故经过：3月11日18时10分许，基市装配厂机动科机修站划钳工员某基（男，51岁），在操作台钻（Z512）加工工件的过程中，在未停机的情况下，戴手套清扫铁屑，被旋转钻头所带的铁屑挂住宅区右手食指，缠绕在钻头（C12）上，造成右手食指两节离断事故。
事故原因：1.造成这起事故的直接原因：是钳工吕某某严重违反操作堆积在未停机的状况手套清扫工件铁屑。
2.造成事故间接原因：一是机修站安全管理不严，对安全操作堆积和岗位安全教育落实不够。
二是对习惯性违章行为纠正不力，处罚不严。
事故教训与防范措施：按照规定，为了确保钻削加工的安全操作者在操作钻床（包括台钻）时应遵守是安全规程，包括工作中严禁戴手套，钻头上缠绵排侧有铁屑时，要停机后清理，用刷子或铁钩清除，严禁用手拉等。
这起事故的发生，主要是操作者严重违反这两项规定的结果。
实际上这些规定不仅仅是规定，也是安全生产常识，戴手套操作钻床，手指容易被卷入造成伤害；停机后用刷子或铁钩清除铁屑，是为了防止手被划伤。
钳工吕某某作为一名老工人应该知道这些规定，了解这些知识，他之所以违章操作，一是麻痹大意，二是习惯性违章。
所以，提高职工的安全意识，纠正习惯性违章，是安全管理工作的一个重要任务。
应采取的防范措施有：（1）认真吸取事故教训，按照“四不放过的”原则，举一反三，教育全体职工，并结合安全操作规程学习活动强化安全操作堆积的落实，杜绝严重违章事故的再次发生。
（2）加强作业现场的监督检查，对查出的违章作业，尤其是习惯性违章现象，必须严肃处理，绝不能姑息迁就。
(完整word版)钻床夹具分析报告
钻床夹具分析报告院系机电工程系年级11级专业机制学生姓名徐航李晴晴王少虎李永峰指导老师余光莉2011 年11 月11日夹具分析1，画夹具图2夹具的作用夹具的作用：机械加工中，必须使工件，夹具，刀具和机床之间保持正确的相互位置，才能加工出合格的工件。
既工件在夹具中定位正确和加紧可靠，夹具在机床上安装正确，刀具相对于工件的位置正确。
3分析夹具视图及夹具原理由夹具视图及各部分零件可知，次夹具属于较简单的钻床夹具，适用于在直角板上加工较小孔，加工精度较低的工件。
原理：松开锁紧螺母，将工件放到适当位置如图所示，合上钻磨板，利用浮动装置使工件处于正确位置，采用适当的力拧紧螺钉，放到钻床工作台上，手扶夹具体进行加工。
4夹具的组成1）夹具体：此夹具的夹具体在加工时没有固定在工作台上，所以工件在加工过程中，会使夹具受到震动、重力和各种外力的影响，降低工件的精度，同时也会加剧刀具的磨损，因此加工工件是应尽量用手扶稳夹具体。
2)定位元件:此夹具采用两面一支撑钉进行定位，其中一底面限制三个自由度Z移动，X、Ｙ转动，一侧面限制两个自由度，Ｚ轴转动和Ｘ轴移动，一支撑钉限制一个自由度Ｙ轴移动，共限制六个自由度，因此此定位属于完全定位，能使工件在加工过程中处于正确的位置。
3)夹紧装置：在机械加工中，夹紧装置的种类很多，而此夹具采用简单螺旋直接夹紧，结构简单而且容易制造，螺旋夹紧装置自锁性好、夹紧力和夹紧行程大，是应用最广泛的一种夹紧装置。
此夹具的缺点夹紧动作慢。
4)辅助装置：此夹具加工时，承受力较小，所以无辅助支撑。
5夹具的结构形式在机械加工过程中，由于使用上的要求不同，其结构形式可分为固定式、回转式、翻转式、盖板式以及滑柱式等。
而此夹具的结构形式属于手扶式夹具，将工件夹紧后，直接放在工作台上，手持夹具体进行钻孔、扩孔。
特点操作简单，一般操作工即可加工，但是操作时间较长，因此次夹具使用于小批量生产。
6定位元件的类型定位元件是用来限制工件的自由度，其定位作用。
钻床夹具设计实例孔加工常用工艺装备
钻床夹具设计实例孔加工常用工艺装备3(铰刀的几何角度?主偏角前角 ?铰孔时一般余量很小，切屑很薄，切屑与前刀面接触长度很短，故前角的影响不显著。
为了制造方便，一般取均,0?。
加工韧性材料时，为减小切屑变形，可取,5?~10?。
钻床夹具设计实例孔加工常用工艺装备(3，?后角铰刀系精加工刀具，为使其重磨后径向尺寸不致变化太大，一般铰刀后角取,6?~8?。
?刃倾角一般铰刀的刃倾角,0?。
但刃倾角能使切削过程平稳，提高铰孔质量。
在铰削韧性较大的材料时，可在铰刀的切削部分磨出,15?~20?刃倾角，如图7,46a所示，这样可使铰削时切屑向前排出，不致于划伤已加工表面(见图7,46b)。
在加工盲孔时，可在这种带刃倾角的铰刀前端开出一较大的凹坑，以容纳切屑(见图7,46c)。
(四)孔加工复合刀具孔加工复合刀具是由两把或两把以上同类或不同类的孔加工刀具组合成一体，同时或按先后顺序完成不同工步加工的刀具。
1(复合刀具的种类复合刀具的种类较多，按工艺类型可分为同类工艺复合刀具和不同类工艺复合刀具两种。
同类工艺复合刀具如图7,47所示。
不同类工艺复合刀具如图7,48所示。
2.复合刀具的特点(1)能减少机床台数或工位数，工序集中，节省机动和辅助时间，因而可以提高生产率，降低成本。
(2)减少工件安装次数，容易各加工表面间的精度。
(3)复合刀具结构复杂，在制造、刃磨和使用中都可能会出现问题。
例如各单个刀具的直径、切削时间和切削条件悬殊较大，切屑的排出和切削液的输入不够畅快等。
3(复合刀具的合理使用由于复合刀具的结构特点及特殊的工作条件，在使用复合刀具时需注意几点特殊要求:(1)由于复合刀具刃磨困难，刀具安装、调整麻烦，故应制订较高的刀具耐用度，选择较低的切削速度。
(2)复合刀具中各单个刀具的直径往往差别很大，选择切削用量时需考虑主要矛盾。
如最小直径刀具的强度最弱，应按最小直径刀具选择进给量;又如最大直径刀具的切削速度最高，磨损最快，故应按最大直径刀具确定切削速度。
设计钻夹具、铣床、车床夹具的三个案例
设计钻夹具、铣床、车床夹具的三个案例这里分别有钻床、铣床、车床夹具的设计案例，对杠杆臂、叶轮等工件做了详细的定位夹紧分析，相信你看了一定能够有所收获！Part.1 钻床夹具设计实例1、工件加工杠杆臂上两个相互垂直的φ10mm和φ13mm孔。
图1 杠杆臂2、确定定位方案根据零件的构造，以Φ22mm的孔为定位基准，这样可以避免基准不重合误差，同时可以限定四个自由度。
再用一个螺母限定零件的上下窜动的自由度和用一个支撑钉限定零件沿Φ22mm中心线转动的自由度，实现完全定位。
3、定位元件的选择定位销：插入Φ22mm的孔，用来限制X,Y方向的移动和转动，共四个自由度。
可调支承钉：限定Z方向的转动。
辅助支承：提高工件的安装刚度和定位的稳定性。
图2 圆柱孔定位4、钻模板类型选择选用固定式钻模板，制造方便、定位精度高。
图3 固定式钻模板5、钻模板类型选择由于孔φ10mm和φ13mm，一次钻孔就可达到要求，因此采用固定式钻套。
（Φ10mm选无肩；Φ13mm选有肩）。
图4 钻套6、确定夹紧方案根据零件的定位方案，采用锁紧螺母和开口垫圈来实现快速锁紧夹紧机构，它与一个加工面位置靠近，增加了刚性，零件夹紧变形也小，但对于另一个加工面较远，故采用辅助定位（螺旋辅助支承）元件来固定，提高刚性。
图5 夹紧三维结构图7、选用夹具体图6 铸造夹具体图7 钻床夹具总装配图Part.2 铣床夹具设计实例1、工件水泵叶轮，要求设计一副铣床夹具，用在卧式铣床上加工两条互成90°的十字槽。
图8 工件三维结构图2、定位方法工件定位时需完全限制六个方向的自由度: 沿X,Y,Z方向的水平运动以及轴向转动。
所以定位方案为将加工过的叶轮底面放置在一个大的圆形定位盘上，以大平面定位，消除X,Y方向的转动自由度和Z方向的移动自由度。
用一个定位销与叶轮上的孔相配合，以此消除X,Y的移动自由度。
图9利用两块开槽的压板从两个方向卡住叶片,并将它们固定在定位盘上，这样就消除了Z方向的转动自由度。
