2011.8.24仪表试题答案
仪表试题(带答案).doc
温度测量一、填空题1、温度测量可分为两大类，即接触法测温和非接触法测温。
2、膨胀式温度计是利用物体受热后体积膨胀的原理，其中包括气体、液体和固体膨胀式温度计。
3、热力学温度符号为T,其单位为K （开尔文）。
4、在国际温标中同时使用开尔文温度和国际摄氏温度，其关系为t=T-273.15。
5、玻璃管式温度计属膨胀式温度计,它主要由液体；存储器；毛细管；和标尺组成。
6、保铭-镣硅热电偶分度号为也型，铁-康铜热电偶分度号为』型。
7、补偿导线分为补偿型和延伸型两类,其中X表示延伸型,C表示补偿型。
8、电阻式温度计原理为导体或半导体的电阻随温度变化的性质。
9、在工业测量中热电阻接线方式有两种：两线制和三线制,其中三线制使引线电阻变化对指示的影响小很多。
10、热电偶补偿导线的作用为延伸热电偶的冷端。
11、动圈表在调校或修理时，调整仪表测量范围可以通过改变张丝钢度和改变R串电阻来实现。
12、K型热电偶补偿导线采用铜-康铜材料。
13、热电偶补偿方法有冰点槽法、计算法、调零法、桥路补偿法。
14、温标的传递包括生产中对各测温仪表的分度，把标准传递到测量仪表;对使用中或修理后的测温仪表的检定两方面内容。
15、固体膨胀式温度计由两种不同膨胀系数的材料制成，它分为杆式和双金属式两大类。
16、压力式温度计是利用在密闭容器中的物质，随温度升高而压力升高这一原理制成的-17、玻璃液体温度计常用的感温液有水银和有机液体两种。
18、采用相同热电偶串联来测量同一温度，是以热电偶的耍倍来计算对应的被测温度。
19、热电偶工作端焊接方法有乙焕焊、电弧焊、对焊、盐浴焊等,其中乙焕焊、盐浴焊只能焊非贵金属热电偶。
20、利用光辐射特性测温的仪表，目前广泛应用有全辐射温度计、部分辐射温度计、亮度温度计、比色温度计。
21、光辐射特性测温仪表，它们所用的物理基础全是普朗克辐射定律和斯忒藩-玻尔兹曼定律两定律。
22、全辐射温度计主要由光学系统、辐射接收器、测量仪表辅助装置构成,它一般应用在700〜200CTC高温场合。
初级仪表试题及答案
初级仪表试题及答案一、选择题（每题2分，共20分）1. 以下哪种仪表是用于测量温度的？A. 压力表B. 温度计C. 流量计D. 电压表答案：B2. 指针式仪表的读数误差通常是由什么引起的？A. 仪表损坏B. 指针抖动C. 读数时的视差D. 环境光线答案：C3. 以下哪种仪表是用于测量压力的？A. 压力表B. 温度计C. 流量计D. 电压表答案：A4. 仪表的校准是指什么？A. 调整仪表以使其读数准确B. 清洁仪表表面C. 更换仪表电池D. 检查仪表外观答案：A5. 仪表的精度等级通常表示什么？A. 仪表的耐用性B. 仪表的读数范围C. 仪表的读数准确性D. 仪表的响应速度答案：C6. 以下哪种仪表是用于测量流量的？A. 压力表B. 温度计C. 流量计D. 电压表答案：C7. 仪表的零点漂移是指什么？A. 仪表读数随时间的随机变化B. 仪表读数随温度的变化C. 仪表读数随压力的变化D. 仪表读数随电压的变化答案：A8. 以下哪种仪表是用于测量电压的？A. 压力表B. 温度计C. 流量计D. 电压表答案：D9. 仪表的量程是指什么？A. 仪表的读数范围B. 仪表的精度等级C. 仪表的响应速度D. 仪表的耐用性答案：A10. 仪表的灵敏度是指什么？A. 仪表的响应速度B. 仪表的读数范围C. 仪表的精度等级D. 仪表的耐用性答案：A二、填空题（每题2分，共20分）1. 指针式仪表的读数误差通常是由________引起的。
答案：读数时的视差2. 仪表的校准是指调整仪表以使其________。
答案：读数准确3. 仪表的精度等级通常表示仪表的________。
答案：读数准确性4. 仪表的零点漂移是指仪表读数随________的随机变化。
答案：时间5. 仪表的量程是指仪表的________。
答案：读数范围6. 仪表的灵敏度是指仪表的________。
答案：响应速度7. 仪表的响应时间是指仪表从________到稳定读数所需的时间。
仪表工考试试题及答案
仪表工考试试题及答案一、选择题（每题2分，共20分）1. 仪表工在进行设备维护时，首先应该做的是：A. 直接进行维修B. 切断电源C. 检查仪表是否正常D. 询问设备使用情况答案：B2. 下列哪项不是仪表工的职责？A. 定期检查设备B. 维修故障设备C. 进行设备安装D. 管理财务答案：D3. 仪表工在进行电气设备维修时，必须穿戴的防护用品是：A. 安全帽B. 绝缘手套C. 耳塞D. 口罩答案：B4. 仪表工在进行设备调试时，应遵循的原则是：A. 随意调整参数B. 根据经验调整C. 严格按照操作规程D. 根据设备状态调整答案：C5. 仪表工在进行设备检修时，下列哪项操作是错误的？A. 检查设备外观B. 检查设备内部C. 更换损坏的零件D. 随意修改设备参数答案：D6. 仪表工在进行设备维护时，应记录哪些信息？A. 设备型号B. 维护时间C. 维护人员D. 所有以上选项答案：D7. 仪表工在进行设备故障分析时，应该：A. 仅凭经验判断B. 忽略设备运行记录C. 参考设备运行记录D. 忽视设备历史故障答案：C8. 仪表工在进行设备校准时，需要使用的工具是：A. 螺丝刀B. 校准仪C. 扳手D. 电焊机答案：B9. 仪表工在进行设备巡检时，应该检查哪些内容？A. 设备外观B. 设备运行状态C. 设备参数D. 所有以上选项答案：D10. 仪表工在进行设备故障处理时，应遵循的原则是：A. 立即更换设备B. 立即维修C. 先分析故障原因D. 先通知上级答案：C二、填空题（每题2分，共20分）1. 仪表工在进行设备维护时，必须先______。
答案：切断电源2. 仪表工在进行设备调试时，应______。
答案：严格按照操作规程3. 仪表工在进行设备检修时，应______。
答案：先分析故障原因4. 仪表工在进行设备巡检时，应______。
答案：检查设备外观、运行状态和参数5. 仪表工在进行设备校准时，需要使用______。
年考试卷仪表工

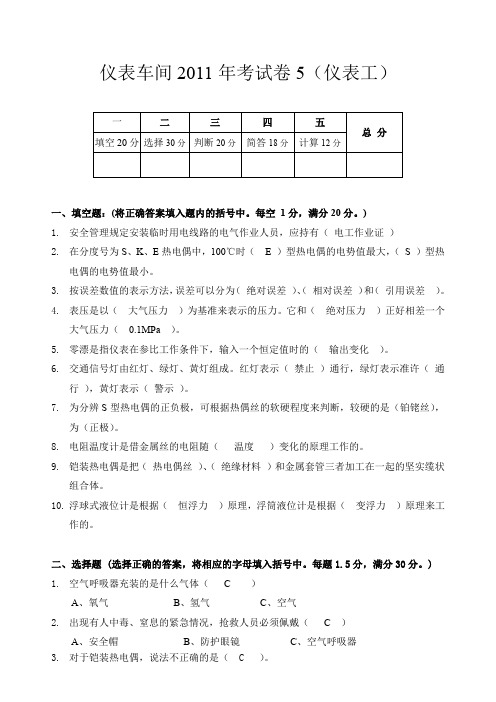

仪表车间2011年考试卷5（仪表工）一、填空题：(将正确答案填入题内的括号中。
每空1分，满分20分。
)1.安全管理规定安装临时用电线路的电气作业人员，应持有（电工作业证）2.在分度号为S、K、E热电偶中，100℃时（ E ）型热电偶的电势值最大，（S ）型热电偶的电势值最小。
3.按误差数值的表示方法，误差可以分为（绝对误差）、（相对误差）和（引用误差）。
4.表压是以（大气压力）为基准来表示的压力。
它和（绝对压力）正好相差一个大气压力（0.1MPa ）。
5.零漂是指仪表在参比工作条件下，输入一个恒定值时的（输出变化）。
6.交通信号灯由红灯、绿灯、黄灯组成。
红灯表示（禁止）通行，绿灯表示准许（通行），黄灯表示（警示）。
7.为分辨S型热电偶的正负极，可根据热偶丝的软硬程度来判断，较硬的是（铂铑丝），为（正极）。
8.电阻温度计是借金属丝的电阻随（温度）变化的原理工作的。
9.铠装热电偶是把（热电偶丝）、（绝缘材料）和金属套管三者加工在一起的坚实缆状组合体。
10.浮球式液位计是根据（恒浮力）原理，浮筒液位计是根据（变浮力）原理来工作的。
二、选择题 (选择正确的答案，将相应的字母填入括号中。
每题1.5分，满分30分。
)1.空气呼吸器充装的是什么气体（ C ）A、氧气B、氢气C、空气2.出现有人中毒、窒息的紧急情况，抢救人员必须佩戴（ C ）A、安全帽B、防护眼镜C、空气呼吸器3.对于铠装热电偶，说法不正确的是（ C ）。
A、时间常数小B、可以任意弯曲C、机械性能差D、不易受有害介质侵蚀，使用寿命长4.测温元件一般应插入管道（ B ）A、5～10mmB、越过管道中心5～10mmC、 100mmD、任意长。
5.若Ｋ型热电偶和其匹配的补偿导线接反，则仪表指示（ D ）A、偏大B、偏小C、不变D、不确定6.热电偶的热电特性与（ B ）有关A、电极材料的截面B、电极材料的物理性能C、电极材料的长短D、工作段的温度7.绝压变送器和表压变送器的区别是（ B ）A、二者负压室都必须抽真空B、绝压负压室抽真空C、表压负压室抽真空8.某容器压力表的读数是0、82MPA，其容器绝对压力为（B）。
仪表技师考试题及答案
仪表技师考试题及答案一、单项选择题（每题2分，共10题）1. 仪表技师在进行设备校准时，应首先进行的操作是（）。
A. 确认设备状态B. 调整设备参数C. 记录校准数据D. 进行设备预热答案：A2. 以下哪项不是仪表技师在设备维护中应考虑的因素（）。
A. 设备的运行环境B. 设备的使用寿命C. 设备的外观设计D. 设备的维护周期答案：C3. 仪表技师在处理设备故障时，首先应（）。
A. 更换故障部件B. 检查故障代码C. 重启设备D. 记录故障现象答案：D4. 仪表技师在进行设备调试时，不需要关注的参数是（）。
A. 设备的响应时间B. 设备的精度C. 设备的能耗D. 设备的重量答案：D5. 以下哪项不是仪表技师应具备的技能（）。
A. 故障诊断B. 设备校准C. 编程语言D. 艺术创作答案：D6. 仪表技师在设备安装时，应确保（）。
A. 设备与地面水平B. 设备与电源连接C. 设备与网络连接D. 所有选项答案：D7. 仪表技师在设备运行中，应定期进行的操作是（）。
A. 设备清洁B. 设备校准C. 设备升级D. 设备维护答案：D8. 仪表技师在设备故障分析时，应首先（）。
A. 检查设备手册B. 询问操作人员C. 观察设备状态D. 更换故障部件答案：C9. 仪表技师在设备维护中，不需要关注的是（）。
A. 设备的清洁度B. 设备的磨损情况C. 设备的软件版本D. 设备的生产日期答案：D10. 以下哪项是仪表技师在设备校准中应遵循的原则（）。
A. 以设备手册为准B. 以操作人员的经验和判断为准C. 以设备的出厂设置为准D. 以设备的使用环境为准答案：A二、多项选择题（每题3分，共5题）1. 仪表技师在进行设备维护时，应关注的方面包括（）。
A. 设备的清洁度B. 设备的磨损情况C. 设备的软件版本D. 设备的外观设计答案：ABC2. 仪表技师在设备调试中，需要关注的参数有（）。
A. 设备的响应时间B. 设备的精度C. 设备的能耗D. 设备的重量答案：ABC3. 仪表技师在设备故障处理时，应采取的措施包括（）。
电工考试仪表题及答案
电工考试仪表题及答案一、单项选择题1. 电流表的内阻（）。
A. 越大越好B. 越小越好C. 越大越好D. 越小越好答案：B2. 电压表的内阻（）。
A. 越小越好B. 越大越好C. 越小越好D. 越大越好答案：D3. 测量电流时，电流表应（）在电路中。
A. 串联B. 并联C. 串联D. 并联答案：A4. 测量电压时，电压表应（）在电路中。
A. 串联B. 并联C. 串联D. 并联答案：B5. 测量电阻时，应使用（）表。
A. 电流表B. 电压表C. 电流表D. 欧姆表答案：D二、多项选择题6. 电流表的正确使用方法包括（）。
A. 与被测电路串联B. 与被测电路并联C. 电流从电流表的正接线柱流入D. 电流从电流表的负接线柱流入答案：A, C7. 电压表的正确使用方法包括（）。
A. 与被测电路串联B. 与被测电路并联C. 电压从电压表的正接线柱流入D. 电压从电压表的负接线柱流入答案：B, C8. 使用万用表测量电阻时，应（）。
A. 将万用表调至电阻档B. 将待测电阻与电源断开C. 将待测电阻与电源连接D. 确保待测电阻两端无电压答案：A, B, D9. 测量电流时，电流表的量程应（）。
A. 大于被测电流B. 小于被测电流C. 大于被测电流D. 等于被测电流答案：A10. 测量电压时，电压表的量程应（）。
A. 大于被测电压B. 小于被测电压C. 大于被测电压D. 等于被测电压答案：A三、判断题11. 电流表的内阻越大，测量误差越小。
（）答案：×（错误）12. 电压表的内阻越小，测量误差越小。
（）答案：×（错误）13. 测量电流时，电流表可以与被测电路并联。
（）答案：×（错误）14. 测量电压时，电压表可以与被测电路串联。
（）答案：×（错误）15. 使用万用表测量电阻时，应确保待测电阻两端无电压。
（）答案：√（正确）四、简答题16. 简述电流表的工作原理。
答案：电流表的工作原理基于电流通过导体时产生的磁场。
仪表方面的试题及答案
仪表方面的试题及答案一、单项选择题（每题2分，共10分）1. 以下哪种仪表是用于测量压力的？A. 温度计B. 压力表C. 流量计D. 电压表答案：B2. 热电偶的输出信号是：A. 电压B. 电流C. 电阻D. 频率答案：A3. 以下哪种仪表用于测量流体的流速？A. 压力表B. 流量计C. 温度计D. 液位计答案：B4. 电磁流量计不能测量哪种流体？A. 导电液体B. 绝缘液体C. 气体D. 非导电液体答案：B5. 以下哪种传感器是利用光电效应工作的？A. 光电传感器B. 热电偶C. 电容式传感器D. 压电式传感器答案：A二、多项选择题（每题3分，共15分）1. 以下哪些仪表可以用于测量温度？A. 热电偶B. 压力表C. 温度计D. 流量计答案：A C2. 以下哪些是流量计的类型？A. 电磁流量计B. 涡街流量计C. 压力表D. 热电偶答案：A B3. 以下哪些传感器是利用电磁感应原理工作的？A. 霍尔传感器B. 光电传感器C. 电磁流量计D. 压电式传感器答案：A C4. 以下哪些是液位计的类型？A. 浮球液位计B. 雷达液位计C. 压力表D. 热电偶答案：A B5. 以下哪些是传感器的输出信号？A. 电压B. 电流C. 电阻D. 频率答案：A B C D三、判断题（每题1分，共5分）1. 热电偶的输出信号是电流。
（错误）2. 电磁流量计可以测量非导电液体。
（错误）3. 光电传感器是利用光电效应工作的。
（正确）4. 电容式传感器可以用于测量距离。
（正确）5. 压电式传感器可以用于测量压力。
（正确）四、简答题（每题5分，共10分）1. 简述电磁流量计的工作原理。
答案：电磁流量计的工作原理基于法拉第电磁感应定律。
当导电流体通过垂直于流动方向的磁场时，会在导体两侧产生感应电动势，从而形成电流。
通过测量这个感应电流的大小，可以计算出流体的流速。
2. 描述热电偶的工作原理。
答案：热电偶的工作原理基于塞贝克效应。
仪表工考试题及答案
仪表工考试题及答案一、单项选择题（每题2分，共20分）1. 仪表工在进行设备检修时，必须遵守的首要原则是什么？A. 确保设备正常运行B. 确保个人安全C. 节约能源D. 提高工作效率答案：B2. 以下哪项不是仪表工的基本职责？A. 定期检查仪表设备B. 维护仪表设备的正常运行C. 记录仪表设备的运行数据D. 进行设备的设计和制造答案：D3. 仪表工在进行现场作业时，应穿戴哪些个人防护装备？A. 安全帽和工作服B. 防护眼镜和绝缘手套C. 安全带和绝缘鞋D. 所有上述选项答案：D4. 仪表工在遇到紧急情况时，应立即采取的措施是什么？A. 继续工作B. 立即撤离现场C. 通知上级并采取应急措施D. 等待指示答案：C5. 仪表工在进行仪表校准时，应依据什么标准？A. 个人经验B. 厂家推荐值C. 国家或行业标准D. 设备使用说明书答案：C6. 仪表工在更换仪表设备时，需要注意什么？A. 直接更换B. 确保断电C. 随意更换D. 忽略安全措施答案：B7. 仪表工在进行设备调试时，应遵循什么原则？A. 随意调整参数B. 根据设备说明书操作C. 仅凭经验判断D. 忽略设备性能答案：B8. 仪表工在设备维护中，应如何记录设备状态？A. 仅记录异常情况B. 记录所有维护活动C. 忽略记录D. 仅记录维修结果答案：B9. 仪表工在发现设备故障时，应如何处理？A. 立即自行修理B. 通知相关人员并记录故障C. 忽略故障D. 继续使用设备答案：B10. 仪表工在交接班时，需要做哪些工作？A. 仅交接工作内容B. 交接设备状态和维护记录C. 交接个人物品D. 忽略交接答案：B二、多项选择题（每题3分，共15分）1. 仪表工在进行设备检查时，需要检查哪些项目？A. 设备外观B. 设备运行参数C. 设备连接情况D. 设备清洁度答案：ABCD2. 仪表工在设备维护中，需要关注哪些方面？A. 设备的清洁B. 设备的润滑C. 设备的紧固D. 设备的校准答案：ABCD3. 仪表工在设备故障分析时，需要考虑哪些因素？A. 设备使用年限B. 设备操作记录C. 设备维护记录D. 设备工作环境答案：ABCD4. 仪表工在进行设备改造时，需要遵循哪些原则？A. 确保设备安全B. 符合工艺要求C. 考虑成本效益D. 遵守相关法规答案：ABCD5. 仪表工在设备调试后，需要进行哪些工作？A. 记录调试结果B. 进行设备试运行C. 确认设备性能D. 编写调试报告答案：ABCD三、判断题（每题1分，共10分）1. 仪表工在设备检修时，可以忽略安全规程。
仪表考试题及答案
仪表考试题及答案一、单项选择题（每题2分，共20分）1. 仪表中常用的传感器类型不包括以下哪一项？A. 温度传感器B. 压力传感器C. 流量传感器D. 速度传感器答案：D2. 以下哪一项不是仪表的维护保养内容？A. 定期校准B. 定期清洁C. 定期更换D. 定期拆卸答案：D3. 仪表的精度等级通常用以下哪个字母表示？A. AB. BC. CD. D答案：C4. 在测量温度时，如果被测介质的温度低于传感器的最低工作温度，会导致什么后果？A. 测量结果偏高B. 测量结果偏低C. 传感器损坏D. 测量结果无影响答案：C5. 以下哪一项不是压力仪表的分类？A. 绝对压力仪表B. 表压力仪表C. 真空压力仪表D. 流量压力仪表答案：D6. 流量计的测量原理不包括以下哪一项？A. 速度法B. 容积法C. 质量法D. 温度法答案：D7. 以下哪一项不是液位计的类型？A. 浮球式液位计B. 超声波液位计C. 雷达液位计D. 温度液位计答案：D8. 以下哪一项不是调节阀的组成部分？A. 执行机构B. 阀门C. 定位器D. 传感器答案：D9. 以下哪一项不是仪表的校准方法？A. 比较法B. 替代法C. 差值法D. 直接法答案：D10. 仪表的防护等级通常用IP表示，其中IP65表示什么含义？A. 防尘和防喷射水B. 防尘和防短时间浸水C. 完全防尘和防喷射水D. 完全防尘和防短时间浸水答案：A二、多项选择题（每题3分，共15分）1. 以下哪些是仪表的常见故障？A. 显示异常B. 响应迟缓C. 无输出信号D. 外壳损坏答案：ABCD2. 仪表的校准过程中，以下哪些因素需要考虑？A. 环境温度B. 校准设备C. 操作人员技能D. 校准频率答案：ABCD3. 以下哪些是影响仪表测量精度的因素？A. 传感器老化B. 环境干扰C. 操作不当D. 测量方法答案：ABCD4. 以下哪些是仪表维护保养的注意事项？A. 避免剧烈震动B. 定期检查电缆连接C. 避免高温环境D. 定期更换易损件答案：ABCD5. 以下哪些是仪表的常见类型？A. 温度仪表B. 压力仪表C. 流量仪表D. 液位仪表答案：ABCD三、判断题（每题1分，共10分）1. 仪表的校准周期越短，测量结果越准确。
仪表测试题及答案
仪表测试题及答案一、单项选择题（每题2分，共20分）1. 仪表的基本功能是测量和控制，以下哪项不是仪表的基本功能？A. 数据记录B. 显示C. 报警D. 控制答案：A2. 以下哪种传感器不适合用于测量温度？A. 热电偶B. 应变片C. 热敏电阻D. 红外传感器答案：B3. 压力表的量程选择应根据被测压力的最大值来确定，以下哪项是错误的？A. 量程应略大于被测压力的最大值B. 量程应等于被测压力的最大值C. 量程应略小于被测压力的最大值D. 量程应远大于被测压力的最大值答案：C4. 流量计的测量原理中，以下哪项是错误的？A. 电磁流量计基于法拉第电磁感应定律B. 涡街流量计基于卡门涡街原理C. 超声波流量计基于多普勒效应D. 转子流量计基于伯努利方程答案：D5. 以下哪种仪表适用于测量腐蚀性介质的压力？A. 弹簧管压力表B. 膜盒压力表C. 电接点压力表D. 隔膜压力表答案：D6. 以下哪种仪表适用于测量微小压力变化？A. 弹簧管压力表B. 膜盒压力表C. 电接点压力表D. 压力变送器答案：B7. 以下哪种仪表适用于测量流量？A. 压力表B. 温度计C. 液位计D. 流量计答案：D8. 以下哪种仪表适用于测量液位？A. 压力表B. 温度计C. 流量计D. 液位计答案：D9. 以下哪种仪表适用于测量温度？A. 压力表B. 流量计C. 液位计D. 温度计答案：D10. 以下哪种仪表适用于测量湿度？A. 压力表B. 流量计C. 液位计D. 湿度计答案：D二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响仪表的测量精度？A. 环境温度B. 电源电压波动C. 仪表老化D. 操作人员技能答案：ABCD2. 以下哪些是仪表的维护保养措施？A. 定期校准B. 定期清洁C. 定期更换易损件D. 定期检查电源答案：ABCD3. 以下哪些是仪表故障的常见原因？A. 电源故障B. 传感器损坏C. 信号干扰D. 操作不当答案：ABCD4. 以下哪些是仪表的选型考虑因素？A. 测量范围B. 测量精度C. 环境条件D. 价格答案：ABCD5. 以下哪些是仪表的安装要求？A. 确保安装位置符合要求B. 确保电源电压稳定C. 确保接地良好D. 确保信号线无干扰答案：ABCD结束语：以上是仪表测试题及答案，希望对您的学习和工作有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、用一只0.2级50mA和一只0.5级10mA的电流表分别测量8mA的电流时，试问哪只电流表的测量结果准确些？
答文:解：设用50mA电表所测的真实值为A1
用10mA电表所测的真实值为A2
根据相对误差公式得：
A1－8
50
±0.2% (2分)
A1= 8±0.1(mA) (1分)
A2－8
10
±0.5% (2分)
A2=8±0.02(mA) (1分)
答：0.5级10mA的电流表所测得的结果准确些。
(1分)
2、有一套差压式流量计，水的最大流量Gmax=2000t/h，最大压差△Pmax=6.4kPa ，现测得压差△P=1.6kPa，求此时的实际流量是多少？输出电流是多少？
答文: 解：实际流量计计算公式为：
G
Gmax
错误! (2
分)
G = Gmax 错误! (1分)
= 2000×错误!= 1000(t/h) (1分)
I =
△P
△Pmax
× 16 ＋ 4 = 8(mA) (2分)
答：此时的实际流量为1000t/h，输出电流为8mA。
(1分)
3、一个变化范围为320～360kPa的压力，若用下列A、B两台压力变送器进行测
量，那么在正常情况下哪一台的测量准确度高一些？(压力变送器A：1级0～600kPa，压力变送器B：1级250～500kPa)
答文:解：用变送器A时，测量结果的最大误差
δmax=±1%×(600－0)= ±6(kPa) (3分)
若用B变送器，则
δmax=±1%×(500－250)= ±2.5(kPa) (3分)
答：用B变送器准确度高些。
(1分)
4、一台电Ⅲ型差压变送器测量范围为0～33.33kPa，相应流量为0～320m3/
h，求输入信号为12mA时，差压是多少？相应的流量是多少？
答文:解：(1)
△P
△Pmax
△I
△Imax
(1分)
△P= △Pmax
△Imax
△I (1分)
=
33.33
20－4
(12－4)
=16.66kPa (1分)
(2)
Q
Qmax
错误! (1
分)
Q= 错误!320 (1分)
= 226(m3/h) (1分)
答：差压是16.66kPa，相应的流量是226m3/h。
(1分)
5、DCS控制输出0～100%对应输出电流4～20mA，计算15%时输出电流是多少？(KH D：专业知识)
答文:解：I = I0＋(I Max-I O)×15% (2分)
= 4+(20-4)×15%=4+2.4 (1分)
=6.4(mA) (1分)
答：相对15%时输出电流是6.4mA。
(1分)
6、用1151DP4E电容式差变测流量，差压△Pmax=25kPa，二次表量程为0～200t/h ，求流量120t/h对应的△P值和电流值？
答文:解：根据差压流量公式G=K △P
△P
△Pmax
(
G
Gmax
2 (2分)
△P △Pmax =
I
Imax
(2分)
△P=△Pmax(
G
Gmax
2=25(
120
200
2=9(kPa)
(2分)
I=
△P
△Pmax
6mA+4mA=
9
25
6mA+4mA =9.76(mA) (2分)
答：当流量为120t/h时，对应差压值为9kPa，电流值为9.76mA。
(1分)
7、在钢板上要攻一个M12×1.5的丝孔，需要钻多大的孔？ (KH
D:工艺基本知识)
答文:解；根据经验公式：D=d－t (2分) =12－1.5 (2分) =10.5(㎜) (2分)
答：需要钻Φ10.5㎜的孔。
(1分
)
8、有一台精度为2.5级，测量范围为0~100kPa的压力表，它的刻度标尺最少分多
少格？
答文:解：此表的绝对误差为：Δmax= 测量范围×精度 (2分) = (100－0)×2.5% = 2.5kPa (1分)
因仪表的刻度标尺的分格值不应大于其允许误差所对应的绝对误差，
故其刻度标尺最少可分为
测量范围
精度
(1分)
= 100－0
2.5
=40格 (2分)
答：此块压力表的刻度标尺最少应分40格。
(1分)
9、一台温度调节器，量程为400~600℃，当温度由500变化到时550℃，调节器的输出电流由12mA变化到16mA，求此表的比例度是多少？放大倍数是多少？
答文:解：(1)P=
输入量的变化量
输入量的变化范围
错误!100% (2分)= 错误!÷错误!×100%
水岭(1分)=
50
200
÷
4
16
×100% =100%
(1分)
(2)K= 1
P
= 1/100%=1 (2分)
答：比例度是100%，放大倍数是1。
(1分)
10、有一台DDZ－Ⅲ开方积算器，最快时每小时跳1000字，今要它每小时跳500字，求输入信号是多少？
答文:解：开方积算的输入信号是1－－5VDC， (1分)
所以ΔUmax=Umax－Umin =5－1=4(VDC)
错误!错误!
(2分)
ΔU=
N2
KN2 max
ΔUmax (1分)
=
5002 10002
×4
=1(V)
U入= Umin＋ΔU=1＋1=2(V) (2分)
答：当积算器每小时跳字时，其输入信号为2V。
(1分)
11、用1151D电容式差变测流量，已知ΔP=60kPa，二次表量程为0~200t/h，当输
出表头(开方)指示流量为60%时输出电流值为多少？
答文:解：根据流量公式推得：
ΔP
ΔP max
= 错误! (1分)
ΔP ΔP max =
I2
I2 max
得
：
I
I max
=
G2
G2 max
(
2分)
又因：指示流量为60%时的流量实际为120 t/h
则：I=
G2
G2 max
16＋4
(1分)
= 1202
2002
×16＋4 (1
分)
=9.76(mA) (1分)
答：当流量指示为60%输出电流为9.76mA。
(1分)
12、一张安装图中，比例为200：1，主槽盒在图中用尺量，长为200(mm)，求实际
此槽盒的长度？
答文:解：根据比例关系有L=200×200 (2分) =40000(㎜) (1分
) =40m (1分)
答：主槽盒实际有40m。
