赣州南500kV变电站工程初步设计收口报告 精品
500KV变电站毕业设计的设计正文
摘要本毕业设计是500kV（500/220/35）变电站工程电气部分初步设计。
其中500kV、220kV侧采用 GIS方案，为了保证供电的可靠性和一次性满足远期负荷的要求，按照远期负荷规划进行设计建设，从而保证变电站能够长期可靠供电。
根据毕业设计任务书的要求，综合所学专业知识及变电站设计相关书籍的有关内容，设计过程中完成了主变选择、电气主接线的拟定、短路计算、电气设备选择、配电装置的规划、继电保护和自动装置的规划和防雷保护的规划等主要工作。
并且绘制了一套电气图纸（电气主接线图、平面布置图、配电装置断面图）。
关键字500kV变电站 GIS方案电气主接线配电装置AbstractThis graduate design thesis is a (500/220/35 )kV a declining to press to change to give or get an electric shock an electricity parts of first steps design. For the sake of dependable that guarantee the power supply with a request that contented long-term burthen, carries according to the forward the programming proceeding design developments, from but guarantee to change to give or get an electric shock can long-term dependable power supply.According to requirements of design task, comprehensive knowledge learned and the "Substation Design" and related books, the design process to complete the main lining selection, the development of main power, short circuit calculations, electrical equipment selection, power distribution equipment planning, relay protection and automaticprotection devices and mine planning for planning major work. And draw a set of electrical drawings (electrical main wiring diagram, with a total floor plan, power distribution unit cross section).Key words：500kV substationGIS schememain electricalconnectionpower distribution equipment目录1 引言 (1)2变电站原始资料分析 (2)2.1 设计的原始资料 (2)2.2 原始资料具体分析 (3)3 变电各电压等级站电气主接线选择 (5)3.1 概述 (5)3.2 主接线的设计原则及基本要求 (5)3.3电气主接线的选择 (8)4 主变压器的选择 (14)4.1 主变压器选择的有关规定及原则 (14)4.2 本设计主变压器的选择 (15)5 短路电流水平概述 (17)5.1 概述 (17)5.2 限制短路电流水平的措施 (17)5.3 短路电流水平 (18)6 电气设备和导体的选择 (18)6.1电气设备选择的一般要求 (18)6.2断路器的选择 (21)6.3隔离开关的选择 (26)6.4互感器选择 (28)6.5电抗器的选择 (32)6.6电容器的选择 (34)6.7导体的选择 (34)7绝缘配合及过电压保护 (38)7.1 500kV电气设备的绝缘配合 (38)7.2 220kV电气设备的绝缘配合 (41)7.3 35kV电气设备的绝缘水平 (42)7.4 电气设备外绝缘及绝缘子串泄露距离的确定 (43)7.5直击雷保护和接地 (43)8 电气设备布置及配电装置 (44)8.1 500kV配电装置 (45)8.2 220kV配电装置 (45)8.3 主变压器及35kV配电装置 (46)9 电气总平面布置 (47)10总结 (49)参考文献 (50)谢辞 (52)附录 (53)1 引言近年来，电力在世界各国能源和经济发展中的作用日益增长，它已成为现代社会实用最广、需要最快的能源。
最新版500千伏输变电工程项目可行性研究报告
最新版500千伏输变电工程项目可行性研究报告一、项目背景和目标随着能源需求的不断增长和电力行业的发展，500千伏输变电工程的建设需求逐渐增加。
本项目旨在通过建设500千伏输变电工程，提高电力输送效率和能源利用效率，满足社会对电力的需求，推动经济发展。
二、市场分析1.国内电力市场需求持续增长，特别是在工业、建筑和交通领域。
2.目前国内500千伏输变电工程建设相对滞后，市场潜力巨大。
3.500千伏输变电工程对电力输送效率和能源利用效率的提高具有重要意义，能够获得政府重视和支持。
三、技术可行性分析1.500千伏输变电工程建设需要先进的输送和转变技术，目前已有相关技术可供采用。
2.500千伏输变电工程建设需要合理的设计和规划，以确保安全和可靠性。
3.500千伏输变电工程的建设需要相应的设备和人才支持，但国内已有相关资源和人才储备。
四、投资分析1.500千伏输变电工程建设需要大量的资金投入，包括土地购置、设备采购、建设和运营管理等方面。
2.500千伏输变电工程的建设周期较长，存在一定的资金回收期。
3.500千伏输变电工程的建设可以通过政府拨款、银行贷款和股权融资等多种方式筹集资金。
五、风险评估1.政府政策风险：可能存在政策调整或政策不稳定等风险。
2.技术风险：如果设备和技术不成熟，可能会影响工程的建设和运营。
3.经济环境风险：经济不稳定或投资环境不佳等原因可能导致项目受到不利影响。
4.竞争风险：市场存在其他竞争对手，可能对项目的投资回报产生影响。
六、项目可行性1.市场需求大：国内电力市场需求持续增长，特别是在工业、建筑和交通领域，对电力输送效率要求高，市场潜力巨大。
2.技术支持：500千伏输变电工程的建设已有先进的技术支持，设备和人才储备也可满足项目需求。
3.政府支持：500千伏输变电工程具有重要意义，政府对项目的支持力度大，有利于项目的推进。
4.影响因素可控：项目风险可以通过适当的组织和管理得到控制，投资回报可预期。
×××变电站工程监理初检报告(投运前)用
无功补偿：500kV高压并联电抗器2×120Mvar、66kV低压并联电抗器2×60Mvar。
计划开工日期：2016年07月10日；
计划竣工日期：2017年06月30日。
单位工程名称
开工时间
完工时间
备 注
500kV区设备安装
2017年04月23日
2017年06月26日
66kV区设备安装
2017年05月29日
主要技术资料检查情况
经监理初检，主要技术资料基本符合要求，但个别资料存在填写不规问题（主要是填写日期、审批签字及缺项）。各种试验检测报告基本齐全，符合设计及规要求。填报数据较完整准确，资料具有可追溯性，技术措施方案具体可行，具有针对性和可操作性。
工程重点抽查情况
本次监理初检重点：
（一）一次设备验收重点
站址总用地面积为76400㎡，站区围墙用地面积为57870㎡，进站道路面积为20580㎡，护坡挡土墙排水沟用地面积为9770㎡。
建筑物为主控通信楼、车库及水泵房、10kV站外电源室、220kV继电器小室、主变66kV站用电继电器室、500kV继电器小室、500kV区配电装置区、220kV配电装置区等。
（4）对500kV区构架、断路器、隔离开关等电气设备安装进行抽查检查，经检查设备安装固定牢固、可靠；垂直度、水平度、安装尺寸偏差符合规要求；设备各部件完好无损；电气连接可靠,螺栓外露2-3扣，接触良好；断路器设备安装刀闸操作灵活，各部连锁无误，带电部位电气安全距离符合设计规，无闭合磁路，油漆层或外缩绝缘层完整，相色标示正确，设备接地良好。

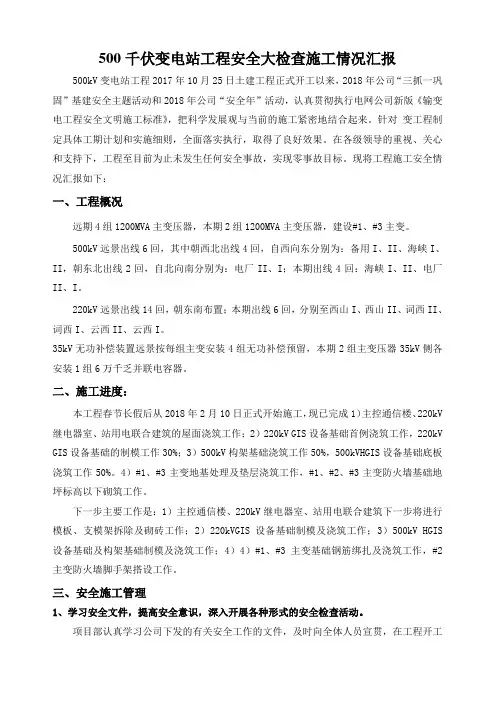

500千伏变电站工程安全大检查施工情况汇报材料
500千伏变电站工程安全大检查施工情况汇报500kV变电站工程2017年10月25日土建工程正式开工以来，2018年公司“三抓一巩固”基建安全主题活动和2018年公司“安全年”活动，认真贯彻执行电网公司新版《输变电工程安全文明施工标准》，把科学发展观与当前的施工紧密地结合起来。
针对变工程制定具体工期计划和实施细则，全面落实执行，取得了良好效果。
在各级领导的重视、关心和支持下，工程至目前为止未发生任何安全事故，实现零事故目标。
现将工程施工安全情况汇报如下：一、工程概况远期4组1200MVA主变压器，本期2组1200MVA主变压器，建设#1、#3主变。
500kV远景出线6回，其中朝西北出线4回，自西向东分别为：备用I、II、海峡I、II，朝东北出线2回，自北向南分别为：电厂II、I；本期出线4回：海峡I、II、电厂II、I。
220kV远景出线14回，朝东南布置；本期出线6回，分别至西山I、西山II、词西II、词西I、云西II、云西I。
35kV无功补偿装置远景按每组主变安装4组无功补偿预留，本期2组主变压器35kV侧各安装1组6万千乏并联电容器。
二、施工进度：本工程春节长假后从2018年2月10日正式开始施工，现已完成1）主控通信楼、220kV 继电器室、站用电联合建筑的屋面浇筑工作；2）220kV GIS设备基础首例浇筑工作，220kV GIS设备基础的制模工作30%；3）500kV构架基础浇筑工作50%，500kVHGIS设备基础底板浇筑工作50%。
4）#1、#3主变地基处理及垫层浇筑工作，#1、#2、#3主变防火墙基础地坪标高以下砌筑工作。
下一步主要工作是：1）主控通信楼、220kV继电器室、站用电联合建筑下一步将进行模板、支模架拆除及砌砖工作；2）220kVGIS设备基础制模及浇筑工作；3）500kV HGIS 设备基础及构架基础制模及浇筑工作；4）4）#1、#3主变基础钢筋绑扎及浇筑工作，#2主变防火墙脚手架搭设工作。
某500KV变电站土建工程施工组织设计
某500KV变电站土建工程施工组织设计一、工程概况500KV变电站土建工程是一个大型的电力工程项目，主要涉及到变电站的土地开发、场地准备、基础设施建设等工作。
本工程施工组织设计的目标是保证安全高效地完成土建工程，确保施工质量符合要求。
二、施工组织原则1.安全第一原则：施工过程中，始终以安全为第一要务，严格执行安全规章制度，加强安全教育培训，确保施工现场安全。
2.科学优化原则：合理安排施工队伍和施工工序，确保施工作业科学有序进行，提高工作效率。
3.经济合理原则：根据工程特点和现有资源状况，科学合理的利用现有资源，降低施工成本，确保质量的前提下争取经济效益的最大化。
三、施工组织方案1.施工队伍组织：（1）设立专门的安全生产管理人员，负责施工现场的安全管理；（2）设立专门的施工管理团队，负责施工过程中的协调和管理；（3）合理分配各类工人，根据不同施工工序的需要，确保施工人员适量适用。
2.施工工序安排：（1）场地准备：清理现场垃圾、平整地面、蓄水坑的挖掘等；（2）基础设施建设：包括地基处理、浇筑混凝土、钢筋绑扎、施工检测等；（3）主体结构施工：包括土工填筑、主体结构的浇筑和安装、防水处理等；（4）室内装饰工程：包括墙面铺贴、顶棚安装、地坪铺设等；（5）电气设备安装：包括变压器安装、开关柜安装、线路连接等；（6）综合验收：包括施工过程中的质量检验、安全验收等。
3.施工措施：（1）安全措施：施工过程中加强安全教育培训，提供个人防护设备，定期进行安全检查，依据施工区域特点设立安全警戒线和施工标识牌。
（2）质量措施：制定施工方案和质量检验标准，进行施工前预验收和最终验收，确保质量符合要求。
（3）环境措施：遵守环境保护法规，合理利用工程占地，控制噪声和扬尘污染，做好环境监测和治理。
四、工期和进度安排（1）工期：本工程的总工期为12个月，包括前期场地准备、主体结构建设、室内装饰等各个工序的完成。
（2）进度安排：将工期划分为若干个阶段，每个阶段设定相应的工期和目标，制定详细的工期计划和进度表，确保施工能够按时完成。
500KV变电站土建工程施工组织设计
编制说明1.1 综合说明在接到招标文件和设计图纸后，我们公司结合本工程的特点，对该工程进行了充分研究和考虑，有信心利用本公司在电厂、变电所的施工优势完成文件规定的所有工程承包任务，确保本工程优质、高速、低耗、安全的完成。
技术标书的编制就是本着此精神编制的。
1.2 编制依据1.2.1 本工程招标文件、答疑会纪要。
1.2.2 ****设计院设计的“500 千伏**变电所”施工图纸。
1.2.3 《砼结构工程施工与验收规范》、《建筑装饰工程施工与验收规范》、《建筑桩基技术规范》等。
1.2.4 适用于本工程的国家现行的建筑安装、验收规范、质量评定标准和原电力工业部有关规范。
1.2.5 国家和**省现行有关设施、机具材料的施工要求、规范、规定。
1.2.6 国家和**省现行有关安全生产、文明施工的规定与标准。
工程概况本工程为500kV**变电所建筑安装工程，位于**省**县**镇***，业主单位为**省电力公司，建设单位为**省**公司*****分公司，设计单位为****设计院。
变电站占地面积为118 亩，总建构面积为1411.19m2，围墙长度1130m，所区内外道路面积20404.5m2，场地绿化面积21873m2。
进所道路宽为6m，长为656m，并有桥梁一座。
建构筑物一览表施工组织及结构3.1 施工组织总体设想我们公司是具有一级资质的大型火电施工企业，五十多年来，一向以严谨的施工组织管理，精湛的施工工艺技术和优良的工程质量著称于电力行业，曾建成了众多国优、部优火电工程和其它优质工程，得到业主和用户的信赖和好评。
对于500kV**变电所这一土建工程施工项目，我们公司上下都给予了高度的重视，我们将依靠和运用我们公司几十年来在承建大型火电工程和220kV、500kV 变电所工程中积累的成功经验，并充分发挥广大工程技术人员的聪明才智和团队精神，作到技术领先、严格要求、文明、优质、安全、高效地完成500kV**变电所土建工程，确保工程质量达到国家电力公司现行《输变电工程达标投产考核评定标准》（土建部分）、确保优质工程、创“钱江杯”、确保达“省级标化工地”，力创精品工程。
500千伏枢纽变电站建设项目管理研究的开题报告
500千伏枢纽变电站建设项目管理研究的开题报告一、研究背景随着城市化进程的加速，电力需求不断增长。
为满足电力需求，电力系统需要进一步完善和升级，而枢纽变电站作为电力系统的重要组成部分，也需要不断优化和改进。
因此，在此背景下，研究500千伏枢纽变电站建设项目管理问题，具有重要意义。
二、研究内容1. 枢纽变电站建设项目管理的概述和研究现状；2. 枢纽变电站建设项目管理的目标、任务与管理流程；3. 项目管理中的风险控制与管理；4. 项目绩效评价的方法与管理。
三、研究目的1. 分析枢纽变电站建设项目管理的现状；2. 建立500千伏枢纽变电站建设项目管理的目标、任务与流程；3. 探讨500千伏枢纽变电站建设项目管理中的风险控制与管理策略；4. 研究500千伏枢纽变电站建设项目的绩效评价方法。
四、研究方法1. 文献综合分析法：对国内外枢纽变电站建设项目管理的研究文献进行综合分析，总结归纳相关问题；2. 问卷调查法：对枢纽变电站建设项目管理相关人员进行问卷调查，获取相关数据，分析研究；3. 实证分析法：通过对具体案例的实证分析，论证研究结论的正确性和可行性。
五、预期成果1. 构建500千伏枢纽变电站建设项目管理的目标、任务与流程；2. 提出枢纽变电站建设项目风险控制与管理的有效策略；3. 建立500千伏枢纽变电站建设项目的绩效评价方法。
六、研究意义1. 对枢纽变电站建设项目管理进行了深入研究，为项目的顺利实施提供了理论支持与实践指导；2. 提出了枢纽变电站建设项目风险控制与管理的有效策略，能够为项目实施提供保障；3. 建立了500千伏枢纽变电站建设项目的绩效评价方法，能够对项目的效益进行科学评价。
【项目】瑞金建设500KV变电站项目的建议书
【关键字】项目瑞金建设500KV变电站项目的建议书瑞金市发展和改革委员会二00八年五月一、瑞金的供电现状瑞金的供电电源以大网电源为主，本市小水电作补充。
境内有赣州供电公司管辖的220千伏变电站一座（主变容量2×120兆伏安），110千伏变电站2座（主变容量1×20000+1×31500千伏安，1×40000千伏安），瑞金公司管辖的电网以35千伏网络为主网架。
有两回35千伏线路与大网相联，目前已建成投运的35千伏变电站有竹马岗、云石山、谢坊、壬田、九堡、瑞林、冈面、武阳、金沙、日东、拔英地11座，主变容量45100千伏安/10台；35千伏线路16条，总长193.505公里；10千伏线路44条，总长1070.1855公里，其中架空绝缘线9.789公里；10千伏配电变压器938台，配电总容量10.6331万千伏安，境内全年供电量超过37亿千瓦时。
全市以220千伏瑞金变为电源中心，由110千伏沙洲坝变通过11座35千伏变电所向全县范围内供电。
云石山、九堡、冈面、瑞林变电所负责瑞金市西北部地区瑞林、冈面、九堡、云石山等乡镇供电；壬田、日东变电所负责向东北部地区壬田、日东、大柏、黄柏等乡镇供电；竹马冈、金沙变电所负责向瑞金市工业园及城区东部供电；武阳、谢协、拨英变电所负责向南部地区武阳、谢协调委员会、拔英等乡镇供电。
二、瑞金用电量调查及预测随着近几年瑞金经济的迅速发展，城市化、工业化进程的加快，瑞金的用电量也由2000年的6538千瓦时，增至2007年的37526千瓦时，平均年递增28.35%，（详见下表）。
瑞金市2000-2007年用电量及负荷情况氟化工业园、万年青水泥厂二期工程等较大项目建设多种因素综合预测，未来一段时期，瑞金的用电量平均每年将以20%以上的速度增长。
如按此预测，2015年瑞金的用电量将达到235470万千瓦时，最大负荷451.7mh（详见下表）。
500kV变电站概算(正式收口版)
计算公式 供货 2组6806万元*1.06%
费用 72.15 72.15 312.02 58.00
路政、交警部门，2组变压器 2组变压器 约6.2km 汽车吊含试吊 2组变压器，领航、护航等
8.00 18.00 32.00 65.00 40.00 25.00 17.02 140.00 10.00 90.00 10.00 30.00 32.00 384.16 401.04
附表：4 主 序号 一 1 二 1 1.1 1.2 1.3 2 2.1 2.2 3 4 4.1 4.2 4.3 4.4 5 三 工程或费用名称 按《2002预规》计算部分 运杂费（同类工程） 大件运输措施费用部分 陆路运杂费 封闭道路交通维护费 封闭道路赔偿费（含道路加固） 公路运输费(含卸平板车、主变就位) 水路运输措施费 起吊费 运杂费 综合保险费 码头及斜坡道路建设费 航道清淤费 码头建筑工程费 公路开口及绿化隔离带补偿 斜坡道路简约500m 建设单位配合费 合 本期2组变压器运输措施费用 76 2组变压器 计 5000m *20元/m
综合造价（含场地费用）
（329+32+40+17)
3 3
变
压ห้องสมุดไป่ตู้
器
运
输
费
用
计
算
表 金额单位：万元 计价依据 50km，执行2002年《预规》 参近期同类型工程测算 参近期同类型工程测算 参近期同类型工程测算 本期2组主变应为64万元(32*2) 本期2组主变80万元（40*2） 同类工程本期1组25万元 本期2组主变34万元（17*2） 根据定额估算 参近期同类型工程测算 根据航道部门、公路部门测算 按80万元/公里道路指标估算
500KV变电所电气一次设计(详细,规范模板)
Key words: 500kV substation; main connection; short-circuit current; transformer
500kv 变电站电气一次部分初步设计
目
录
1 变电站原始资料......................................................................................................... 1 2 设计说明书............................................................................................................... 2 2.1 电气主接线选择 .......................................................................................................... 2 2.1.1 主接线基本要求 ................................................................................................ 2 2.1.2 主接线设计原则及步骤 .................................................................................... 2 2.1.3 主接线基本接线形式及特点 ............................................................................ 4 2.1.4 主接线方案确定 ................................................................................................ 7 2.2 站用电选择 ................................................................................................................ 10 2.2.1 站用变压器选择 .............................................................................................. 10 2.2.2 站用电接线 ...................................................................................................... 10 2.3 无功补偿装置选择 .................................................................................................... 11 2.3.1 无功补偿装置选择要求 .................................................................................. 11 2.3.2 无功补偿装置选择结果 .................................................................................. 12 2.4 主变压器选择 ............................................................................................................ 12 2.4.1 主变压器台数和容量确定 .............................................................................. 12 2.4.2 主变压器形式和结构选择原则 ...................................................................... 12 2.4.3 主变压器选择结果 .......................................................................................... 13 2.5 短路电流计算 .......................................................................................................... 13 2.5.1 短路电流计算原则 .......................................................................................... 13 2.5.2 短路电流计算结果 .......................................................................................... 14 2.6 主要电气设备选择 .................................................................................................... 14 2.6.1 断路器选择 ...................................................................................................... 15 2.6.2 隔离开关选择 .................................................................................................. 16 2.6.3 电流互感器选择 .............................................................................................. 17 2.6.4 电压互感器选择 .............................................................................................. 19 2.6.5 导体选择 .......................................................................................................... 21
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
赣州南500kV变电站工程初步设计收口报告目录1 工程简介2 技术收口报告2.1 电气一次部分2.2 电气及系统二次2.3 通信部分2.4 总图部分2.5 建筑2.6 结构2.7 供水方案及给水系统3 技经收口报告4 工程投资及分析4.1 方案一投资分析4.2 方案二投资分析4.3 方案三与方案二投资比较5 附图1 工程简介赣州南500kV变电站是江西赣州南500kV输变电工程的变电子项目之一，其建设规模如下：(1) 主变规模本期规模：2×750MVA。
根据江西电网发展需要，其中1组于2010年投产，另1组可于2012年前后投产。
最终规模：3×750MVA。
(2) 出线规模•500kV出线本期规模：出线2回，至赣州2回。
最终规模：出线6回，顺时针方向依次为赣州2回、北方向备用2回、南方向备用2回。
•220kV出线本期规模：出线7回，顺时针方向依次为燕丰1回、嘉定2回、百乐1回、五光1回、金堂2回。
最终规模：出线12回，顺时针方向依次为燕丰1回、嘉定2回、车头2回、百乐1回、备用2回、龙南1回、五光1回、金堂2回。
(3) 无功补偿•本期规模高压并联电抗器：本期不装设线路高抗。
低压并联电抗器：每台主变下配置2×60Mvar低抗，共2×(2×60)Mvar。
由于本期赣州南～赣州的500kV出线每回线路长度达95km，未装设线路高抗。
为补偿本期500kV出线的充电功率，可研审查意见中明确“第1组主变投产时，同期投产第2组主变低压侧的2组60Mvar电抗器，暂接入第1组主变侧”。
低压并联电容器：每台主变下配置2×60Mvar低容，共2×(2×60)Mvar。
本期低容的装设可随着两台主变的投产分步实施。
•最终规模高压并联电抗器：远期向北2回备用出线不堵死扩建高抗的可能性。
根据可研审查意见，远期每台主变按装设5组无功补偿设备考虑。
本阶段暂按3组低抗、2组低容预留位置。
2 技术收口报告根据2009年5月20日在北京召开的江西赣州南500kV输变电工程初步设计评审会议的意见，按照中国电力工程顾问集团公司关于江西赣州南500kV输变电工程初步设计评审会议纪要的要求，开展本工程初步设计收口工作，对评审意见中提出的问题进行答复和修改。
本收口报告主要针对审查意见的内容和问题展开，未涉及修改的专业和内容，本次收口不再论述，以初步设计报告为准。
2.1 电气一次部分2.1.1 电气主接线1) 500kV电气接线500kV接线采用一个半断路器接线，按远景进出线规模组成4个完整串，第3台主变压器经断路器接入母线。
根据初步设计评审意见，并结合电气总平面布置方案，本工程500kV屋外配电装置考虑如下两种组串方案。
方案一：本期4个进出线回路组成2个不完整串和1个完整串；方案二：本期4个进出线回路组成2个完整串，不装设出线隔离开关。
2) 220kV电气接线220kV接线采用双母线双分段接线，本期采用双母线单分段接线。
220kV最终出线12回，本期220kV出线7回。
根据初步设计评审意见，本工程220kV电气接线不考虑断路器三列式布置，双侧出线方案，仅考虑断路器单列式布置，单侧出线方案。
3) 电气主接线综上所述，本工程电气主接线提出如下两种组合方案：方案一：500kV采用一个半断路器接线，断路器三列式布置，两侧出线，远景进出线回路组成4个完整串。
本期4个进出线回路组成2个不完整串和1个完整串，共装设7组断路器。
220kV采用双母线双分段接线，本期采用双母线单分段接线，断路器单列式布置，单侧出线。
详见图“B3851CW-A02-D0101——电气主接线（方案一）”方案二：500kV采用一个半断路器接线，断路器三列式布置，两侧出线，远景进出线回路组成4个完整串。
本期4个进出线回路组成2个完整串，共装设6组断路器。
220kV电气接线同方案一。
详见图“B3851CW-A02-D0102——电气主接线（方案二）”。
根据各专业综合技术经济比较，本工程电气主接线推荐采用方案二。
2.1.2 主要电气设备及导体选择根据初步设计评审意见，结合系统专业提供的500kV出线电流，针对500kV不同的组串方案，本期500kV完整串串中设备按额定电流为3150A选择，不完整串串中设备按额定电流为4000A选择。
考虑到与串中电气设备额定工作电流相匹配，完整串上层跨线及间隔内设备之间连接线选用2×LGJQT-1400钢芯铝绞线，不完整串内设备之间连接线选用2xJLHN58K-1600扩径耐热铝合金绞线。
2.1.3 配电装置及电气平面布置1) 500kV配电装置对应500kV电气接线，500kV配电装置提出如下两个方案：方案一：500kV配电装置采用断路器三列式布置，南北方向双侧出线。
本期500kV由1个完整串和2个不完整串构成，分别布置在第3串和第1、4串，第3串间隔内B、C两相相间道路兼做消防通道，各出线构架宽度为28米。
整个500kV配电装置共4个间隔，本期500kV母线一次上齐，同时为了远期扩建方便，本期将4个间隔串中的跨线一并上齐。
500kV配电装置设2个继电器小室，分别位于第1、2串和第3、4串间隔之间。
方案二：500kV配电装置采用断路器三列式布置，南北方向双侧出线。
本期500kV由2个完整串构成，分别布置在第1、2串，第2串间隔内B、C两相相间道路兼做消防通道，各出线构架宽度为28米。
根据总交专业对500kV配电装置区域环形道路的优化设计，将500kV赣州出线侧道路至出线构架之间的距离由原初步设计方案中的14.5m优化至12m。
500kV配电装置设2个继电器小室，分别位于第1、2串和第3、4串间隔之间。
本期仅建设500kV第一继电器小室。
2) 220kV配电装置根据初步设计评审意见，220kV配电装置不考虑断路器三列式布置，双侧出线方案，仅考虑断路器单列式布置，单侧出线方案。
补充220kV配电装置布置在站区东侧，向东出线的电气平面布置方案：220kV配电装置采用支持式管型母线布置，中型断路器单列布置，向东出线，本期跨线一次上齐。
根据通信专业要求，本期需要在燕丰1回出线A、B两相装设阻波器，采用悬挂方式布置。
经校验，在满足带电距离要求的情况下，将220kV 出线构架至围墙之间的距离由原初步设计方案中的8.5m优化至5m。
220kV配电装置的南北方向长度为257m，东西方向长度（围墙至道路中心线）为60m。
3) 电气总平面布置综上所述，本工程电气总平面提出如下两种组合方案：方案一：对应电气主接线方案（一），500kV配电装置采用悬挂式管母，瓷柱式断路器三列式布置，南北方向两侧出线，本期500kV由1个完整串和2个不完整串构成；220kV配电装置采用支持式管母中型单列式布置，向东出线；500kV配电装置、主变压器和35kV无功补偿装置以及220kV配电装置由西向东呈三列式布置。
方案二：对应电气主接线方案（二），500kV屋外配电装置采用悬挂式管母，瓷柱式断路器三列式布置，南北方向两侧出线，本期500kV 由2个完整串构成；220kV配电装置采用支持式管母中型单列式布置，西南方向单侧出线；500kV配电装置、主变压器和35kV无功补偿装置以及220kV配电装置由东向西呈三列式布置。
电气总平面布置方案详见“B3851CW-A02-D0103——电气总平面（方案一）”及“B3851CW-A02-D0104——电气总平面（方案二）”。
根据各专业综合技术经济比较，本工程推荐采用电气总平面布置方案（二）。
2.1.4 辅助设施1) 接地接地工程量已经在概算中核减，具体数据请见设备材料清册。
2) 站用电源根据初步设计评审意见，本期3台站用变压器均采用户外油浸式，站用变压器容量按800kVA考虑。
站外电源从距本变电站13km的110kV 里仁电站35kV备用间隔使用架空输电线路引来。
3) 照明及电缆照明设备及电力电缆工程量经过重新核算，已经在概算中核减，具体数据请见设备材料清册。
2.2 电气及系统二次2.2.1 系统继电保护及安全自动装置1) 500kV 断路器保护配置方案赣州南500kV变电站电气主接线有两种方案。
按照方案一的本期工程规模，本期需配置7面断路器保护屏；按照方案二的本期工程规模，本期需配置6面断路器保护屏。
2) 220kV线路保护配置方案赣州南～百乐线（嘉定～百乐线π入形成）两侧配置１套光纤分相电流差动保护和1套高频距离保护。
两套主保护需提供1路复用2Mbit/s 光纤通道和1路专用高频通道。
本期初设收口中共计列14面220kV线路保护屏。
3) 故障录波装置对于电气主接线方案一，本期500kV第一、第二就地继电器小室各配置1面故录屏，220kV就地继电器小室配置2面故录屏，35kV就地继电器小室配置1面主变故障录波屏；对于电气主接线方案二，本期500kV第一就地继电器小室配置1面故录屏，220kV就地继电器小室配置2面故录屏，35kV就地继电器小室配置1面主变故障录波屏。
4) 保护及故障信息管理子站保护及故障信息管理子站信息传送至华中网调和江西省调采用电力调度数据网的传送方式。
同时，预留一路2M光纤通道至江西超高压集控中心。
2.2.2 系统调度自动化1) 电力调度数据网在赣州南500kV变电站内配置两套调度数据网接入设备，其中一套配置2台路由器。
变电站采用就近入网原则，接入华中调度数据网的两个相邻接点（华中网调、江西省调）。
另一套配置1台路由器，构成至江西超高压公司集控中心站的数据网络通道。
本站接入华中电力调度数据网和江西超高压公司集控中心站示意图如下：2) 通道接口要求赣南变需4路不同路由的2M光纤数字通道至电力调度数据网中华中网调和江西省调的接入点，同时还需提供2路1200Bd远动专线通道分别至江西省调和赣州地调。
另外，还需提供2路2M光纤数字通道至江西超高压公司集控中心站。
2.2.3 计算机监控系统由于IEC61850规约具有高度开放性、共享性、数据自描述性和互操作性等特点，是目前IEC60870系列规约所不能比拟的，采用IEC61850规约可实现各种装置、工作站等的互连互通，实现各网络单元的无缝连接，因此本工程监控系统推荐采用IEC61850规约。
全站监控系统、保护装置、故障录波、保护及故障录波信息管理子站均按IEC61850通信规约统一建模。
2.2.4 二次设备布置对于电气主接线方案一，本期在500kV配电装置区共设置2个就地继电器室，220kV配电装置区设置1个就地继电器室，35kV配电装置区设置1个就地继电器室。
对于电气主接线方案二，本期在500kV第一串、第二串配电装置区设置1个就地继电器室，220kV配电装置区设置1个就地继电器室，35kV 配电装置区设置1个就地继电器室。
