110kv降压变电站课程设计110kV降压变电站课程设计一、课程概述本课程主要着重介绍110kV降压变电站的设计及应用。
本课程着重讲解110kV降压变电站的技术要求、变电站的构成、变电站的设计步骤、变电站的操作规程、变电站的运行与维护、变电站的安全技术要求及应用技术等主要内容。
二、课程目标1.熟悉110kv降压变电站的技术要求；2.熟悉110kv降压变电站的构成、设计步骤；3.了解110kv降压变电站的操作规程、运行与维护、安全技术要求及应用技术；4.掌握110kv降压变电站的相关知识，具备110kv降压变电站的设计、操作及维护能力。
三、课程内容第一章 110kV变电站技术要求1. 110kV变电站的基本要求2. 110kV变电站的绝缘要求3. 110kV变电站的安全技术要求第二章 110kV变电站的构成1. 110kV变电站的主要组成部分2. 110kV变电站的控制系统第三章 110kV变电站的设计步骤1. 变电站的现场勘察2. 变电站的计算设计3. 变电站的调试维护第四章 110kV变电站的操作规程1. 变电站的操作程序2. 变电站的注意事项3. 变电站的运行监控第五章 110kV变电站的运行与维护1. 变电站的保养检修2. 变电站的故障排除3. 变电站的维护保养第六章 110kV变电站的安全技术要求及应用技术1. 变电站的安全技术要求2. 变电站的应用技术四、课程考核本课程的考核方式为：考试+操作能力考核。
考试内容包括课堂教学内容及实践操作内容，考核形式为闭卷笔试及实操考核。
分数比例为闭卷笔试占70%，实操考核占30%。
110kv降压变电站课程设计
110kv降压变电站课程设计110kV降压变电站是电力系统中的重要设备，用于将电力输送到用户端的变压器站。
课程设计是电力工程类专业学生进行实践教学的重要环节，通过课程设计可以提高学生的实际操作能力和综合应用能力。
下面是关于110kV降压变电站课程设计的参考内容。
1. 110kV降压变电站的基本原理和组成- 降压变电站的基本原理：降压变电站通过变压器将高压电力转变为低压电力，便于输送和供电。
- 110kV降压变电站的组成：主要由110kV高压开关设备、主变压器、低压开关设备、控制保护系统等组成。
2. 110kV降压变电站的选址和布置- 选址原则：根据供电范围、地理条件以及环保要求等，选择适合的地点建设降压变电站。
- 布置要求：根据110kV降压变电站的组成部分进行布置，确保设备的安全运行和运维人员的工作便利性。
3. 110kV降压变电站的工作过程和操作流程- 工作过程：降压变电站接收110kV高压电力，通过主变压器进行降压处理，然后输送到低压电网供电给用户。
同时，对电流、电压和温度等进行监测和保护。
- 操作流程：开关的操作、主变压器的调整与维护、保护装置的操作与维护等操作流程。
4. 110kV降压变电站的控制保护系统设计- 控制保护系统：包括电力监控系统、自动化装置、保护装置等，用于对变电站的运行状态进行监控和保护。
- 设计要求：满足电力系统的控制需求和保护要求，能够实时监测各个设备的运行状态，并及时采取控制和保护措施。
5. 110kV降压变电站的安全与环保- 安全措施：包括防雷、防火、防爆、防盗等安全措施，确保变电站的正常运行和工作人员的人身安全。
- 环保要求：合理安排降压变电站的布局，控制变电站的噪音、振动和废气等排放，保护植被和环境。
以上是关于110kV降压变电站课程设计的参考内容。
通过课程设计，学生可以深入了解降压变电站的工作原理、组成部分和操作流程等，提高实际操作能力和综合应用能力，为今后从事电力工程相关工作打下坚实的基础。
110kv降压变电站课程设计
110kv降压变电站课程设计降压变电站是电力系统中的重要设备之一，主要用于将高压电能转换成低压电能供给用户使用。
降压变电站的设计涉及到电气工程和能源工程的多个方面，以下是一些相关参考内容供您参考：1. 设计目标和要求：- 确定降压变电站的额定容量、运行电压和频率等参数。
- 定义能源需求和负荷曲线，确定降压变电站的运行模式和工作要求。
2. 设计参数计算：- 计算输入电能的功率和电流，确定变压器的额定容量。
- 根据电力系统的负荷需求，计算输出电压和额定容量。
- 根据电网的短路电流水平，确定变压器和设备的额定容量。
3. 设备选型和布置：- 选择合适的变压器，包括固定变比和可调变比变压器。
- 选择其他设备，如隔离开关、断路器、控制装置等。
- 优化设备布置，考虑到设备之间的安全距离、防火、通风和维护等要求。
4. 电气系统设计：- 设计配电系统，包括选取适当的电缆和导线、电缆保护和敷设方案。
- 设计接地系统，确保系统的接地电阻满足安全要求。
- 设计保护系统，包括过电流保护、差动保护和接地保护等。
5. 控制与监测系统设计：- 设计变电站的自动化控制系统，包括监测和操作控制。
- 设计远程监控与通信系统，实现对变电站的远程监测和操作。
- 设计数据采集系统，实现对电能数据的采集、记录和分析。
6. 安全和环境保护考虑：- 设计安全系统，如避雷装置、温度和湿度监测装置等。
- 考虑电磁兼容性和防护措施，减少对周围环境的干扰。
- 考虑环境保护要求，采取噪音和废气排放控制措施。
7. 运行与维护考虑：- 设计运行管理系统，包括设备维护和故障排除。
- 确定设备的维护周期和检修计划，保证设备的可靠运行。
- 设计安全培训和应急预案，培训操作人员和应对突发事件。
以上是关于110kv降压变电站课程设计的一些参考内容，希望对您有所帮助。
110kv变电站课程设计
110kV变电站设计摘要电力系统的不断发展和安全稳定运行，给国民经济和社会发展带来了巨大动力和效益。
但是，电力系统一旦发生自然或人为故障，如果不能及时有效控制，就会失去稳定运行，使电网瓦解，并造成大面积停电，给社会带来灾难性的后果。
继电保护（包括安全自动装置）是保障电力设备安全和防止及限制电力系统长时间大面积停电的最基本、最重要、最有效的技术手段。
许多实例表明，继电保护装置一旦不能正确动作，就会扩大事故，酿成严重后果。
因此，加强继电保护的设计和整定计算，是保证电网安全稳定运行的重要工作。
为满足电网对继电保护提出的可靠性、选择性、灵敏性、速动性的要求，充分发挥继电保护装置的效能，必须合理的选择保护的定值，以保持各保护之间的相互配合关系。
做好电网继电保护定值的整定计算工作是保证电力系统安全运行的必要条件。
目录第一章设计任务 (2)1.1课程设计目的 (2)1.2设计的原始材料分析 (2)第二章主变压器台数及容量的选择 (2)2.1台数的选择 (2)2.1 容量的选择 (3)第三章主接线方案的选择 (4)3.1 主接线的要求 (4)3.2 主接线方案的选择 (4)3.3 厂用变电站的选择方案 (5)第四章变电所电气设备的选择 (6)4.1 厂用变压器的选择 (6)4.2 高压断路器的选择 (7)4.2.1 高压断路器按下列条件进行选择: (7)4.2.2 35kV侧断路器的选择 (7)4.3 隔离开关的选择 (8)4.3.1 隔离开关的配置 (8)4.3.2 隔离开关按下列条件进行选择和校验 (8)4.3.3 35kV侧的隔离开关的选择。
(8)4.4 母线的选择 (9)第五章短路电流的计算 (10)5.1 等值线路图 (10)5.2 各短路点短路电流的计算 (10)结束语 (11)第一章设计任务1.1课程设计目的1、巩固和提高已学过的专业课程的理论知识。
并通过课程设计进一步学习新知识和新技能。
2、掌握发电厂、变电所电气部分一次线路和设备工程设计的基本程序和思想方法，锻炼查阅文献、收集资料、计算比较、综合分析和设计图纸等方面的训练和基本技能。
(完整word版)110KV变电站课程设计说明书DOC
成绩课程设计说明书题目110/10kV变电所电气部分课程设计课程名称发电厂电气部分院(系、部、中心)电力工程学院专业继电保护班级学生姓名学号指导教师李伯雄设计起止时间： 11年 11月 21日至 11年 12 月 2日目录一、对待设计变电所在系统中的地位和作用及所供用户的分析 (1)二、选择待设计变电所主变的台数、容量、型式 (1)三、分析确定高、低压侧主接线及配电装置型式 (3)四、分析确定所用电接线方式 (6)五、进行互感器配置 (6)六.短路计算 (9)七、选择变电所高、低压侧及10kV馈线的断路器、隔离开关 (10)八、选择10kV硬母线 (13)一、对待设计变电所在系统中的地位和作用及所供用户的分析1.1、待设计变电所在系统中的地位和作用1.1.1 变电所的分类枢纽变电所、中间变电所、地区变电所、终端变电所1.1.2 设计的C变电所类型根据任务书的要求，从图中看，我设计的C变电所属于终端变电所。
1.1.3 在系统中的作用终端变电所，接近负荷点，经降压后直接向用户供电，不承担功率转送任务。
电压为110kV及以下。
全所停电时，仅使其所供用户中断供电。
1.2、所供用户的分析1.2.1 电力用户分类、对供电可靠性及电源要求（1）I类负荷。
I类负荷是指短时（手动切换恢复供电所需的时间）停电也可能影响人身或设备安全，使生产停顿或发电量大量下降的负荷。
I类负荷任何时间都不能停电。
对接有I类负荷的高、低压厂用母线，应有两个独立电源，即应设置工作电源和备用电源，并应能自动切换；I类负荷通常装有两套或多套设备；I类负荷的电动机必须保证能自启动。
（2）II类负荷。
II类负荷指允许短时停电，但较长时间停电有可能损坏设备或影响机组正常运行的负荷。
II类负荷仅在必要时可短时（几分钟到几十分钟）停电。
对接有II类负荷的厂用母线，应有两个独立电源供电，一般采用手动切换。
I类、II类负荷均要求有两个独立电源供电，即其中一个电源因故停止供电时，不影响另一个电源连续供电。

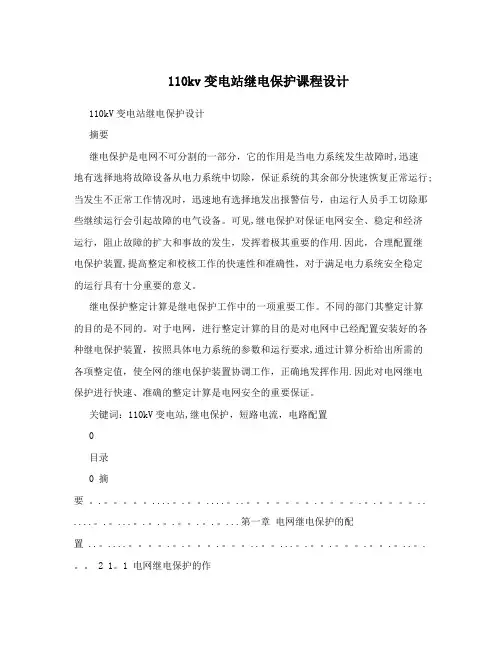

110kv变电站继电保护课程设计
110kv变电站继电保护课程设计110kV变电站继电保护设计摘要继电保护是电网不可分割的一部分，它的作用是当电力系统发生故障时,迅速地有选择地将故障设备从电力系统中切除，保证系统的其余部分快速恢复正常运行; 当发生不正常工作情况时，迅速地有选择地发出报警信号，由运行人员手工切除那些继续运行会引起故障的电气设备。
可见,继电保护对保证电网安全、稳定和经济运行，阻止故障的扩大和事故的发生，发挥着极其重要的作用.因此，合理配置继电保护装置,提高整定和校核工作的快速性和准确性，对于满足电力系统安全稳定的运行具有十分重要的意义。
继电保护整定计算是继电保护工作中的一项重要工作。
不同的部门其整定计算的目的是不同的。
对于电网，进行整定计算的目的是对电网中已经配置安装好的各种继电保护装置，按照具体电力系统的参数和运行要求,通过计算分析给出所需的各项整定值，使全网的继电保护装置协调工作，正确地发挥作用.因此对电网继电保护进行快速、准确的整定计算是电网安全的重要保证。
关键词：110kV变电站,继电保护，短路电流，电路配置目录0 摘要。
.。
....。
.。
....。
..。
.。
.。
.。
.. ....。
.。
...。
.。
.。
.。
.。
.。
...第一章电网继电保护的配置 ..。
....。
.。
.。
.。
..。
...。
.。
.。
.。
.。
..。
.。
2 1。
1 电网继电保护的作用。
..。
.。
.。
.。
.。
.。
..。
.。
.....。
.。
..。
. .。
... 2 1。
2 电网继电保护的配置和原理。
..。
..。
.。
.。
.。
.。
....。
.。
.....。
..2 1.3 35kV线路保护配置原则 .。
.。
.。
..。
...。
.....。
..。
..。
......。
.。
.。
.。
..。
3 第二章 3 继电保护整定计算 ..。
..。
.。
.。
...。
.。
..。
.。
..。
.....。
.。
.。
..。
.2.1 继电保护整定计算的与基本任务及步骤。
.。
..。
..。
......。
110Kv变电站课程设计修改
摘要根据设计任务书的要求，本次设计为110kV变电站设计，并绘制电气主接线图。
该变电站设有两台主变压器，站内主接线分为110kV、35kV和10kV三个电压等级。
110KV 电压等级采用双母线接线， 10KV电压等级采用单母线分段接线。
本次设计中进行了电气主接线的设计、短路电流计算、主要电气设备选择及校验（包括断路器、隔离开关、电流互感器、电压互感器、母线、熔断器等）、无功补偿设计、各电压等级配电装置设计。
本设计以《110～10kV变电站设计规范》、《电气设计手册一次部分》、《110～10kV 高压配电装置设计规范》等规范规程为依据，设计的内容符合国家有关经济技术政策，所选设备全部为国家推荐的新型产品，技术先进、运行可靠、经济合理。
关键词：降压变电站；电气主接线；变压器；设备选型；无功补偿1.110KV变电站发展概况变电站是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
我国电力工业的技术水平和管理水平正在逐步提高，现在已有许多变电站实现了集中控制和采用计算机监控．电力系统也实现了分级集中调度，所有电力企业都在努力增产节约，降低成本，确保安全远行。
随着我国国民经济的发展，电力工业将逐步跨入世界先进水平的行列。
变电站是生产工艺系统严密、土建结构复杂、施工难度较大的工业建筑。
电力工业的发展,单机容量的增大、总容量在百万千瓦以上变电站的建立促使变电站建筑结构和设计不断地改进和发展。
变电站结构的改进、新型建材的采用、施工装备的更新、施工方法的改进、代管理的运用、队伍素质的提高、使火电厂土建施工技术及施工组织水平也相应地随之不断提高。
电气主接线是发电厂变电站的主要环节，电气主接线的拟定直接关系着全所电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变电站电气部分投资大小的决定性因素。
随着变电站综合自动化技术的不断发展与进步，变电站综合自动化系统取代或更新传统的变电站二次系统，继而实现“无人值班”变电站已成为电力系统新的发展方向和趋势。
完整word版110KV变电站课程设计说明书DOC
成绩课程设计说明书题目110/10kV变电所电气部分课程设计课程名称发电厂电气部分院(系、部、中心) 电力工程学院专业继电保护班级学生姓名学号指导教师李伯雄设计起止时间： 11年 11月 21日至 11年 12 月日 2目录一、对待设计变电所在系统中的地位和作用及所供用户的分析 (1)二、选择待设计变电所主变的台数、容量、型式 (1)三、分析确定高、低压侧主接线及配电装置型式 (3)四、分析确定所用电接线方式 (6)五、进行互感器配置 (6)六.短路计算 (9)七、选择变电所高、低压侧及10kV馈线的断路器、隔离开关 (10)八、选择10kV硬母线 (13)工程基础实验与训练中心课程设计说明书一、对待设计变电所在系统中的地位和作用及所供用户的分析1.1、待设计变电所在系统中的地位和作用1.1.1 变电所的分类枢纽变电所、中间变电所、地区变电所、终端变电所1.1.2 设计的C变电所类型根据任务书的要求，从图中看，我设计的C变电所属于终端变电所。
1.1.3 在系统中的作用终端变电所，接近负荷点，经降压后直接向用户供电，不承担功率转送任务。
电压为110kV及以下。
全所停电时，仅使其所供用户中断供电。
1.2、所供用户的分析1.2.1 电力用户分类、对供电可靠性及电源要求（1）I类负荷。
I类负荷是指短时（手动切换恢复供电所需的时间）停电也可能影响人身或设备安全，使生产停顿或发电量大量下降的负荷。
I类负荷任何时间都不能停电。
对接有I类负荷的高、低压厂用母线，应有两个独立电源，即应设置工作电源和备用电源，并应能自动切换；I类负荷通常装有两套或多套设备；I类负荷的电动机必须保证能自启动。
（2）II类负荷。
II类负荷指允许短时停电，但较长时间停电有可能损坏设备或影响机组正常运行的负荷。
II类负荷仅在必要时可短时（几分钟到几十分钟）停电。
对接有II类负荷的厂用母线，应有两个独立电源供电，一般采用手动切换。
I类、II类负荷均要求有两个独立电源供电，即其中一个电源因故停止供电时，不影响另一个电源连续供电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
供电技术课程设计论文课题110kV 变电站学院ft东工商学院专业年级电气工程及其自动化13 级132 班学号1305214姓名彭雨龙指导教师庞清乐完成时间2016 年11 月13 日目录一、引言 .................................................................................................... ..- 2 -1.1 变电站的作用 ............................................................................. ..- 2 -1.2 变电站设计的主要原则和分类 ................................................. ..- 3 -二、设计相关资料 .................................................................................... ..- 4 -2.1、本站与系统互联的情况 ........................................................... ..- 4 -2.2、相关负荷情况 ........................................................................... ..- 4 -三、电气主接线设计及主变压器的选择 ................................................ ..- 5 -3.1 变电站电气主接线的设计原则 ................................................. ..- 5 -3.2 主变压器的选择 .......................................................................... ..- 6 -3.3 电气主接线选择 ......................................................................... ..- 8 -四、短路电流计算 .................................................................................. ..- 11 -4.1 短路的危害 ............................................................................... ..- 11 -4.2 本变电站短路电流计算 ........................................................... ..- 11 -五、主要电气设备的选择 ...................................................................... ..- 15 -5.1 断路器及校验 ............................................................................ ..- 15 -5.2 隔离开关 .................................................................................... ..- 18 -5.3 母线选择与校验 ........................................................................ ..- 20 -5.4 10KV 电缆的选择与校验 .......................................................... ..- 22 -5.5 电压互感器选择 ........................................................................ ..- 23 -5.6 电流互感器选择 ........................................................................ ..- 23 -六、110KV 降压变电站电气主接线 ....................................................... ..- 24 -一、引言1.1变电站的作用一、变电站在电力系统中的地位电力系统是由变压器、输电线路、用电设备组成的网络，它包括通过电的或机械的方式连接在网络中的所有设备。
电力系统中的这些互联元件可以分为两类，一类是电力元件，它们对电能进行生产（发电机）、变换（变压器、整流器、逆变器）、输送和分配（电力传输线、配电网），消费（负荷）；另一类是控制元件，它们改变系统的运行状态，如同步发电机的励磁调节器，调速器以及继电器等。
变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
变电所根据它在系统中的地位，可分为下列几类：（1）枢纽变电站；位于电力系统的枢纽点，连接电力系统高压和中压的几个部分，汇集多个电源，电压为330—500kv 的变电站，成为枢纽，全所停电后，将引起系统解列，甚至出项瘫痪。
（2）中间变电站：高压侧以交换潮流为主，其系统变换功的作用。
或使长距离输电线路分段，一般汇聚2—3 个电源，电压为220—330kv，同时又降压供当地供电，这样的变电站起中间环节的作用，所以叫中间变电站。
全所停电后，将引起区域电网解列。
（3）地区变电站：高压侧一般为110—220kv，向地区用户供电为主的变电站，这是一个地区或城市的主要变电站。
全所停电后，仅使该地区中断供电。
（4）终端变电站：在输电线路的终端，接近负荷点，高压侧的电压为110kv，经降压后直接向用户供电的变电站，即为终端变电站。
全所停电后，只是用户受到损失。
二、电力系统供电要求（1）保证可靠的持续供电：供电的中断将使生产停顿，生活混乱，甚至危及人身和设备的安全，形成十分严重的后果。
停电给国民经济造成的损失远远超过电力系统本身的损失。
因此，电力系统运行首先足可靠、持续供电的要求。
（2）保证良好的电能质量：电能质量包括电压质量，频率质量和波形质量这三个方面，电压质量和频率质量均以偏移是否超过给定的数来衡量，例如给定的允许电压偏移为额定电压的正负5%，给定的允许频率偏移为正负0.2—0.5%HZ 等，波形质量则以畸变率是否超过给定值来衡量。
所有这些质量指标，都必须采取一切手段来予以保证。
（3）保证系统运行的经济性：电能生产的规模很大，消耗的一次能源在国民经济一次能源总消耗占的比重约为1/3 ，而且在电能变换，输送，分配时的损耗绝对值也相当可观。
因此，降低每生产一度电能损耗的能源和降低变换，输送，分配时的损耗，又极其重要的意义。
1.2变电站设计的主要原则和分类变电站设计的原则是：安全可靠、技术先进、投资合理、标准统一、运行高效、，努力做到统一性与可靠性、先进性、经济性、适应性、灵活性、时效性和和谐性的协调统一。
1. 统一性：建设标准统一，基建和生产标准统一，外部形象提醒公司企业的文化特征。
2. 可靠性：主接线方案安全可靠。
3. 经济性，按照利益最大化原则，综合考虑工程初期投资与长期运行费用，追求设备寿命期内最佳经济效益。
4. 先进性：设备选型先进合理，占地面积小，注重环保，各项技术经济可比指标先进。
5. 适应性：综合考虑不同地区的实际情况，要在系统中具有广泛的适应性，并能在一定时间内对不同规模，不同形式，不同外部条件均能适应。
6. 灵活性：规模划分合理，接口灵活，组合方案多样，规模增减方便，能够运行于不同的情况环境下。
7. 时效性：建立滚动修改机制，随着电网的发展和技术的进步，不断更新、补充和完善设计。
8. 和谐性：变电站的整体状况与变电站周边人文地理环境相协调。
变电站设计的分类按照变电站标准方式、配电装置型式和变电站规模3 个层次进行划分。
（1）按照变电站布置方式分类。
110kv 变电站分为户外变电站、户内变电站和半地下变电站3 类。
在变电站设计中，户外变电站是指最高电压等级的配电装置、主变布置在户外的变电站；户内变电站是指配电装置布置在户内，主变布置在户内、户外或者户内的变电站。
半地下变电站是指主变布置在地上，其它主要电气设备布置在地下建筑内的变电站；地下变电站是指主变及其他主要电气设备布置在地下建筑内的变电站。
（2）按配电装置型式分类。
110kv 配电装置可再分为常规敞开式开关设备和全封闭式组合电气2 类进行设计。
（3）按变电站规模进行分类。
例如户外AIS 变电站，可按最高电压等级的出线回路数和主变台数、容量等不同规模分为终端变电站、中间变电站和枢纽变电站。
二、设计相关资料2.1、本站与系统互联的情况该变电站通过双回110kV 线路与100 公里以外的系统相连接，系统容量为1250MVA，系统最小电抗（即系统的最大运行方式）为0.2（以系统容量为基准），系统最大电抗（即系统的最小运行方式）为0.3。
2.2、相关负荷情况（1）10kV 部分的最大负荷（2）35kV 部分的最大负荷三、电气主接线设计及主变压器的选择电气主接线又称为一次接线或电气主系统，代表了发电厂和变电站电气部分的主体结构，直接影响着配电装置的布置、继电保护装置、自动装置和控制方式的选择，对运行的可靠性、灵活性和经济性起决定性的作用。
3.1变电站电气主接线的设计原则1、接线方式：对于变电站的电气接线，当能满足运行要求时，其高压侧应尽可能采用断路器较少的或不用断路器的接线，如线路—变压器组或桥型接线等。
若能满足继电保护要求时，也可采用线路分支接线。
在110—220kV 配电装置中，当出线为2回时，一般采用桥型接线，当出线不超过4 回时，一般采用单母线接线，在枢纽变电站中，当110—220kV 出线在4 回及以上时，一般采用双母线接线。
在大容量变电站中，为了限制6—10kV 出线上的短路电流，一般可采用下列措施：1）变压器分列运行。
2）在变压器回路中装置分裂电抗器。
3）采用低压侧为分裂绕组的变压器。
4）出线上装设电抗器。
2、断路器的设置：根据电气接线方式，每回线路均应设有相应数量的断路器，用以完成切、合电路任务。
