室内装修线路图_装修线路如何布置
室内装饰电气施工工序
室内装饰电气施工工序一、前期准备工作室内装饰电气施工是室内装修中至关重要的一部分，下面将介绍室内装饰电气施工的工序及步骤。
首先，在进行任何施工前，需要对施工现场进行周密的安全检查。
确保没有明火和易燃物品，并清理好施工区域，以确保施工过程中的安全。
二、线路敷设在准备工作完成后，需开始进行线路敷设工作。
具体步骤如下：1.确定电线走向根据室内布局图和用电需求，确定各个电器设备的位置以及电线线路的走向。
这将有助于后续的电线敷设和布线。
2.铺设开槽管道根据电线走向，在墙壁上进行开槽，并铺设合适大小的PVC电缆管道。
确保管道的位置和角度与设计图纸一致。
3.敷设电线将已经准备好的电线从电缆管道中穿过，并根据线路规划进行合理的敷设。
4.连接插座和开关根据设计图纸和需求，安装插座和开关，并将电线连接至相应位置。
需要确保电线的连接牢固可靠，不出现松动或接触不良的情况。
5.接地处理在室内装饰电气施工中，接地是非常重要的一个步骤。
确保每个插座和开关都进行正确的接地处理，以保障用电的安全性。
三、配电箱安装配电箱是室内装饰电气施工中的重要组成部分，负责对电力进行分配和控制。
在安装配电箱前，需要进行以下工序：1.选择合适的位置确定配电箱的安装位置，通常会放置在易于操作和维护的地方，也需要满足安全和美观的要求。
2.铺设电缆将电缆从线路中引出并连接至配电箱，确保连接牢固。
3.连接电源将电源线连接至配电箱，确保电源供应稳定。
4.安装开关和保护装置将开关和保护装置安装在配电箱上，确保电力分配和控制的安全可靠。
四、灯具安装灯具是室内装饰电气施工中的重要组成部分，不仅提供照明功能，还可以起到美化室内环境的作用。
在进行灯具安装时，需要遵循以下步骤：1.确定灯具位置根据设计图纸和照明需求，确定各个灯具的位置和数量。
2.安装吊顶灯安装吊顶灯时，首先需要确定吊顶的安装位置，并进行吊顶的加固和预留开关孔。
3.安装壁灯和射灯根据设计要求，安装壁灯和射灯，并连接电源线。
室内电气施工PPT课件
W－壁装式；C－吸顶式；
R－嵌入式；CR－顶棚内安装；
WR－墙壁内安装；S—支架上安装；
CL－柱上安装；HM－座装。
2×40×FL
例如：4-BYS80
CS
表示4盏BYS-80型灯具,灯管为2根40Wm。
室内电气施工图
二、电气施工图识读
电气工程一般是指某一工程的供、配电工程，根据工 程的内容和施工范围划分，主要有以下项目：
室内电气施工图
表达线路敷设部位的标注有： AB－沿或跨梁（屋架）敷设；BC－暗敷在梁内； AC－沿或跨柱敷设； CLC—暗敷在柱内； WS－沿墙面敷设；WC－暗敷设在墙内； CE－沿天棚或顶板面敷设；CC－暗敷在屋面或顶板内； SCE－吊顶内敷设；F－地板或地面下敷设。 例如，在施工图中，某配电线路上有这样的写法： 5.BV-（3×10+1×6）CT-SCE，5表明第五回路，BV是铜芯 胶质导线，3根10mm2加1根6mm2截面导线，CT为电缆桥架 内敷设，SCE是吊顶内安装。
室内电气施工图
（4）变配电及变电工程。此部分在建筑装饰装修工 程中可不作介绍。
（5）弱电工程。包括电话、广播、闭路电视、安全 报警、计算机网络等系统的弱电信号线路和设备。在建筑 装饰装修工程中着重介绍弱电线路的管线敷设。
（6）防雷接地工程。包括建筑物和电气装置的防雷设 施，各种电气设备的保护接地、工作接地及防静电接地装 置的安装和施工。
室内电气施工图
图纸会审应以“图纸会审纪要”的形式，正式行文并 加章参加单位公章，作为与设计图纸同时使用的技术文件。 如在“图纸会审纪要”内不能充分说明修改后的方案时， 设计单位应另出修订变更图纸。
在施工过程中，如有施工图与实际不符之处，或由于 其他原因需对施工图做局部修改时，则应执行设计变更签 证制度。设计变更应由施工单位填写相关技术问题签证单， 经建设单位、监理部门或设计单位同意后，方可进行施工。
第四章 室内装饰施工图 (室内施工图部分)
4.1 平面图
四、室内工程图的主要内容
平面图的画法
1 .墙与柱 （墙与柱应用粗实线绘制）
—当墙面、柱面用涂料、壁纸及面砖等材料装修时，可参照装修层的厚度 ，墙、柱的外面可以不加线。 —当墙面、柱面用石材或木材等装修材料时候，可参照装修层的厚度，在 墙、柱的外面加画一条细实线。
—当墙柱装修层的外轮廓与柱子的结构断面不同时，如直墙被装修成折断 线墙、方柱被包成圆柱或八角，一定要在墙柱的外面用细实线画出装修层 的外轮廓
立面图的画法:
家具的立面表达：
4.2 立面图
四、室内工程图的主要内容
室内立面图的画法:
1、选定图幅，确定比例。 2、画出立面轮廓线及主要分隔线。 3、画出门窗、家具及立面造型的投影。 4、完成各细部作图。 5、检查后，擦去多余图线并按线型线宽加深 图线。 6、注全有关尺寸，注写文字说明。
四、室内工程图的主要内容
陈设立面图
• 表达出某界立面的装修内容及其他。 表达出标高。 表达出该立面的轴号。 表达出家具、灯具、画框、摆件等陈设品的具体立面形状。 表达出家具、灯具及其陈设品的索引编号。 表达出各家具、灯具及其陈设品摆放的位置和定位尺寸。 表达出该立面的立面图号及图名。
4.2 立面图
• • • • • •
四、室内工程图的主要内容
四、室内工程图的主要内容
2.陈设剖立面图的用途：
• • • • • 表达出需要绘制陈设内容的建筑装修断面形式(墙体、门洞、窗洞、抬高地坪、 装修内包空间、吊顶背后的内包空间等 。 表达出未被剖切到的可见立面及其他。 表达出该剖立面的轴号。 表达出家具、灯具、画框、摆件等陈设物具体的立面形状。 表达出家具、灯具及其他陈设品的索引编号。
4.1 平面图
室内装修线路图-装修线路如何布置
室内装修线路图_装修线路如何布置导读：室内装修线路包括强电线路和弱电线路，强电是用作一种动力能源，弱电是用于信息传递。
装修线路如何布置?下面给出室内装修线路图，让你轻松做好室内装修线路布置。
有线电视系统线路图现在家庭一般会有多部电视机，有线电视系统可传输模拟或数字电话信号，将信号送到每一个房间，既能收看模拟电视节目，也能收看数字信号电视节目。
有线电视系统线路图布置要点：有线电视的布线相对简单，对于普通商品房，我们只需在家庭信息箱中安装一个一分四的分配器模块就可以将外线接入的有线电视在这里分到客厅和各个房间，家用的有线电视系统应选用较好的材料。
家庭影院系统线路图家庭影院器材分为视频与音频两大部分。
视频部分是整套系统中非常重要的一环，通常由大屏幕彩电或投影机担任，其中投影机就需布线。
家庭影院系统线路布置要点：家庭影院系统布线主要是投影机的视频线，布置前要精确计算走线的长度以便购买合适长度的线缆，保证足够拉到位，并在影音设备中心处有足够的余量。
电话系统线路图家里安装小型电话程控交换机后，只需申请一根外线电话线路，让每个房间都能拥有电话。
布线要点：电话系统和局域网络系统布线按照我们的“复用和双备份”的要求一起布线的，在缆和接口插座上用材是一样的，不同的是在信息接入箱的连接方法不同。
局域网系统线路图现在家庭离不开电脑，在家里组建小型局域网络也很简单，只需申请一根上网宽带线路，让每个房间都能够用电脑同时上网。
布线要点：局域网是一个星形拓朴结构，任何一个节点或连接电缆发生故障，只会影响一个节点。
为现在上网和以后大量面世的网络信息家电预留网络信息接口，每间房都需要的至少有两个网络接口。
清晰了解以上室内装修线路图，在装修时注意以上的一些装修布线要点，这样能让自己的家变得更整洁，更安全。
工装室内装修工程综合管线布置图文【最新版】
工装室内装修工程综合管线布置图文机电综合管线的目的及意义：1）发现并解决机电专业蓝图中出现的疏漏；2）发现并解决机电系统内部各专业之间出现的疏漏；3）发现机电系统和其他专业的冲突和疏漏，并找到解决的方法；4）结合精装修标高图等其他对图纸，建筑物内的机电管线进行最佳排位，最大程度减少管道所占空间；5）有利于各专业安排工序，达到统筹的目的。
机电系统虽是个独立的系统，它虽独立但又在装修项目中和装饰施工，有着藕断丝连的种种相互关系，比如吊顶的标高和机电管线的安装标高有关联，机电末端点位布置和装饰美观度有关联度，机电检修孔布置和装饰面有关联等等。
管线平衡的原则：先大后小、先主后支、先高后低，电管原则上敷设在上部，减少交叉影响，各专业管线尽量避免相互平面交叉，原则上有压管让无压管，优先考虑风管。
整个剖面综合平衡：XX体育中心乒乓球计练中心（整个剖面的综合平衡）XX体育中心乒乓球计练中心（整个剖面的综合平衡）走廊吊顶综合管线布置：优先采用共用支架。
对于碰撞的管线，调整时应遵循以下原则：1)充分利用吊顶空间，提高走廊净空尺寸；2)设备、管线接头应避开大梁位置，同时考虑贴近吊顶，保证检修空间；3)电气系统避让水系统，水系统避让风系统；4)施工难度小的避让施工难度大的，桥架布设应便于后期电缆敷设；5)桥架和水管多层水平布置时，桥架应位于水管上方；高中压在上，低压在下，经常检修的在下；与吊顶表面末端设施连接的管线宜贴近吊顶，减少交叉；6)间距要求如下：管道外壁（或保温层的外表面）距墙面或侧边的距离不宜小于150mm，距柱、梁之间的距离宜为50mm，各种管道外壁（或保温层外表面）之间的距离宜为100~150mm。
风道的外壁距墙之间的距离宜为200~300mm。
管道上有阀门且设置同一断面的，应考虑阀门在保温时对管道间距的要求。
设备管线综合布置：设备间设备，管线综合布置。
在设备、管线参数确定后，设备间机电工程施工前完成深化设计。

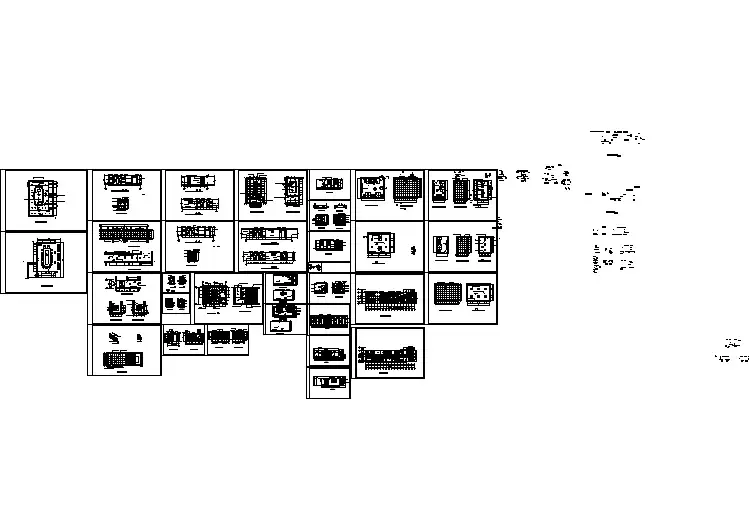

办公楼室内装修施工图
室内照明线路配线
选择合适的灯具
根据照明需求和室内装饰风格 ，选择合适的灯具款式和规格
。
布线规划
根据照明布局，规划合理的布 线路径和方式，确保线路安装
方便、美观。
预留扩展空间
在布线规划时，应考虑未来可 能的功能变化和扩展需求，预
留适当的扩展空间。
安全措施与注意事项
遵循电气安全规范
在照明线路设计和安装过 程中，应遵循国家和地方 的电气安全规范，确保安 全可靠。
安全问题与预防措施
总结词
重视安全问题，采取预防措施降低风险。
详细描述
室内照明线路配线涉及到用电安全问题，应采取相应的 预防措施降低风险。例如，定期检查线路和电器设备， 及时发现和修复隐患；不私拉乱接电线，避免使用多路 转接插头；注意电器设备的功率和电流，避免超负荷使 用；采用漏电保护器等安全装置，提高用电安全保障； 教育使用者正确使用电器设备和开关插座，避免误操作 造成安全事故。
为了保护导线不受外界环境的影响和 保证用电安全，需要在导线上包裹绝 缘材料，如聚氯乙烯绝缘线。
配线附件
开关、插座
用于控制照明灯具的开关和提供电源插座，可根据实际需求选择 合适的型号和规格。
配电箱
用于集中控制室内照明线路的电源和分配电能的设备，应选择符合 安全标准的合格产品。
连接器、端子排等附件
用于连接导线、固定线路和方便安装维修，应选用质量可靠的产品。
电路图种类
电路图的识读
电路图分为原理图、接线图、安装图 等，每种图都有不同的用途和表示方 法。
识读电路图需要掌握一定的电气知识， 了解电路中各元件的作用和工作原理， 以及电路的基本控制和保护功能。
电路图符号
电路图中的各种电器元件、导线和连 接件都有规定的符号表示，这些符号 是国际通用的。
室内装修插座布置
一、房间配电设计说明1、需要单独设置专线的地方：空调、厨房、电热器、卫生间取暖器、电热水器;2、明确空开负荷量：16A--实际控制在1500W内,普通照明没问题;20A--实际控制在2000W内,一般电视音响足够,但微波炉加热水器有点悬25A--实际控制在2000W内,空调适用3匹,32A--实际控制在3000W内,空调适用4匹,40A--实际控制在4500W内;总结：入户总空气开关60A,照明10A,空调插座40A,其它的全用25A;3、模块需求：门铃、报警、宽频电视、宽带1根线、2根线、线、电脑线尽量留2根,线也用电脑线代替;4、很多人并没有注意到,冰箱是需要配一个独立的低压开关的;二、电线的选择1、电路线径计算：进户线10平方,照明线平方,普通插座平方,空调线4平方;2、厨房、卫生间用电较多且功率大,所有插座及浴霸电线最好都用4平方的;3、强电导线的选择1绝缘良好的单股铜芯导线2电线最好都用熟胶线,耐腐蚀性强;3劣质的铜芯尺寸往往比正规厂的尺寸小,而外包绝缘皮厚;4真线外皮包得紧,用手搓外皮不会转动,假线外皮与铜导线会脱离;5注意工长爱耍小聪明,买线也是好坏掺着买;6火线“红色”,零线“蓝色”,地线“黄绿色”;三、终端面板安装注意1、开关：底边距地宜为1300mm,不要装在门背后空调的控制开关只能在电源端;在线路上是不允许加的;2、插座：多多宜善；大功率电器如电烤箱等用16A插座；通常插座底边距地宜为300mm;挂壁空调插座底边高1900mm,电视机插座底边高650mm;脱排插座底边高2100mm,厨房插座底边高950mm,挂式消毒柜插座底边高1900mm,洗衣机插座底边高1000mm;3、区隔：电源线及插座与电视线及插座的水平间距不应小于500mm;四、墙面开槽、挖暗盒孔注意事项1、房屋内的承重墙是不允许开槽的;带有保温层的墙体在开槽之后,很容易在表面造成开裂;在地面开槽,更要小心不能破坏楼板,给楼下的住户造成麻烦;插座或者开关很难紧靠墙角,那里通常都是钢筋水泥浇筑的,不能刨槽;承重墙上如需安装暗盒,可以打掉批荡层,不能破坏内面钢筋结构;2、各种电路,都应该分开开槽走线,相互间不破坏;3、线槽应该横平竖直;这是为了以后电路检修知道埋的电管位置;4、吊灯自重3kg以上,先在顶板装后置埋件,再将灯具固定上;严禁装在木楔木砖上;五、电线穿线、接线1、应该等到PVC管安装好后,再统一穿电线;现在工人都是边穿电线边接管,很难保证以后电线可以顺利的更换;2、同一回路电线应穿入同一根管内,但管内总根数不应超过4根;管内导线的总截面积不应超过管内径截面积的40％;3、穿入配管导线的接头应设在接线盒内,线头要留有余量150毫米;4、接线应该是先进行涮锡,然后再用胶布缠绕7圈,绝缘带包缠应均匀紧密;5、管内穿线应分色;火线红色,零线蓝色或黑色,接地线为黄相间双色线;6、面向插座,上零下火或左零右火,接地为平方的双色软线;7、连接开关、螺口灯具时,应该相线先接开关;8、有的装修公司不穿地线用4分管,地线根本穿不进去,绝对危险;对于金属外壳的电器来讲,一旦漏电,谁碰到谁就是地线;9、电暖器安装不得使用普通插座,不得直接装在可燃构件上;10、卫生间插座安装防溅盒;11、在走线的位置作出标记;开槽埋线后,封墙前,拍照片留证特别是厨卫;完工后给出完整电路图,方便日后维修六、插座数量的需求注意1、门玄关：电源插座1—2个,应对将来烘鞋机,或用电扇通风鞋柜;门内侧欲留对讲器或门铃线口；门顶部欲留报警线口烟感,红外报警线;开关：与客厅开关处双控,顺便遥控器开关2、大客厅：线、电脑线、对讲器或门铃线电视的插座位置注意在电视机侧边,不是背后;空调插座尽量移近将来的空调位置,免得看到过长的电源线不好看;沙发边沿预留线口,旁预留插座以利于将来装子母机;沙发周围插座共2个,对应饮水机、暖茶壶、落地灯等; 空气净化器、电风扇餐桌边缘或底下装2个电源接线口;以对应电饭锅、火锅、取暖器;3、厨房间：在不同部位预留插座,一定要稍有富余;电源接口距地不得低于50cm,避免因潮湿造成短路;抽油烟机插座1个,放在抽油烟机围板两侧距地米处;冰箱处1个,放在冰箱左侧距地米处,以对应冰箱或微波炉;料理台处3个,以对应消毒柜、微波炉,电饭煲等;水槽上方1个,以对应电热水箱水槽下方1个,以对应将来的净水器门框上方1个,对应将来煤气报警器4、卫生间：插座装防溅盒,装在不易受到水浸泡的部位,如电热水器上侧;面盆附近留下2~3个插座以对应电吹风、电水壶等;面盆下的橱柜里面留一个;坐便器旁边1个,以对应将来取暖及以后装卫洗丽;镜前灯：可以留个线头,也可以留插座;插座一定选在坐便器左右,否则就没有安装意义了;5、卧室：床头柜上方要安装5孔插线板带开关;插座要预留在床头柜的上方或侧方;床头墙壁安装2个带开关插座,对应台灯、充电、笔记本、电热毯等; 梳妆台上方预留带开关的插座,以对应梳妆灯、吹风机等6、书房：写字台上方安装五孔插座、电脑插座、插座等;书架处预留1个插座,以对应落地台灯、咖啡机等;写字台下方预留插座1-2个,以备电脑配套设备电源用;7、阳台：插座2个,对应洗衣机、烘干机;照明灯光应设在不影响晾衣物的墙壁上开关应装在与阳台门相联的室内,不应安装在阳台内;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

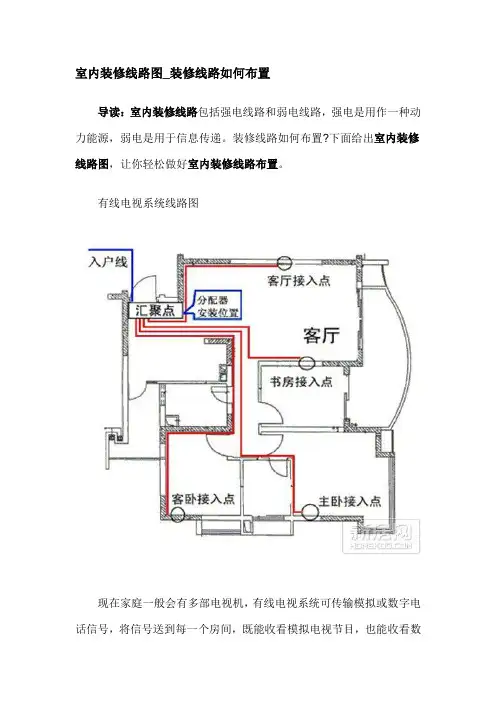

室内装修线路图_装修线路如何布置
导读：室内装修线路包括强电线路和弱电线路，强电是用作一种动力能源，弱电是用于信息传递。
装修线路如何布置?下面给出室内装修线路图，让你轻松做好室内装修线路布置。
有线电视系统线路图
现在家庭一般会有多部电视机，有线电视系统可传输模拟或数字电话信号，将信号送到每一个房间，既能收看模拟电视节目，也能收看数
字信号电视节目。
有线电视系统线路图布置要点：有线电视的布线相对简单，对于普通商品房，我们只需在家庭信息箱中安装一个一分四的分配器模块就可以将外线接入的有线电视在这里分到客厅和各个房间，家用的有线电视系统应选用较好的材料。
家庭影院系统线路图
家庭影院器材分为视频与音频两大部分。
视频部分是整套系统中非常重要的一环，通常由大屏幕彩电或投影机担任，其中投影机就需布线。
家庭影院系统线路布置要点：家庭影院系统布线主要是投影机的视频线，布置前要精确计算走线的长度以便购买合适长度的线缆，保证足够拉到位，并在影音设备中心处有足够的余量。
电话系统线路图
家里安装小型电话程控交换机后，只需申请一根外线电话线路，让每个房间都能拥有电话。
布线要点：电话系统和局域网络系统布线按照我们的“复用和双备份”的要求一起布线的，在缆和接口插座上用材是一样的，不同的是在信息接入箱的连接方法不同。
局域网系统线路图
现在家庭离不开电脑，在家里组建小型局域网络也很简单，只需申请一根上网宽带线路，让每个房间都能够用电脑同时上网。
布线要点：局域网是一个星形拓朴结构，任何一个节点或连接电缆发生故障，只会影响一个节点。
为现在上网和以后大量面世的网络信息家电预留网络信息接口，每间房都需要的至少有两个网络接口。
清晰了解以上室内装修线路图，在装修时注意以上的一些装修布线要点，这样能让自己的家变得更整洁，更安全。
