空调逻辑简介
空调主机和暖通系统群控(含冷机群控)的知识分享
制冷季节
制冷季节
参数设定
冷冻水出水温度设定为8℃，1#、2#、3#、4#冷机 冷冻水出水温度设定为6℃，1#、2#、3#、4#冷机纳
纳入群控。
入群控。
闭店延时模式
开机
开机时间到，首先开启第一台大冷机；
开机时间到，首先开启第1~2台大冷机；
加载 减载
（1）第一台离心机组开启后50分钟后，冷冻水总 管供水温度大于8℃且第一名离心冷机负荷大于95%，（1）当冷冻水总管供水温度大于t℃且2台冷机离心 持续10分钟，开启第二名冷机；当冷冻水总管供水 冷机负荷均大于95%，持续10分钟，开启第三台冷机。 温度大于8℃且2台冷机离心冷机负荷均大于95%， 持续10分钟，开启第三台冷机。
机组根据回风温度与设定值偏差自动调节送风机转速，机组回风温度比设定值高2度时， 自动提高风机转速；机组回风温度比设定值低2度时，自动降低风机转速；
二、空调末端调控的逻辑
二、新风机组
a) 新风机组根据送风温度与设定值偏差自动调节空调水阀开度。 ● 夏季工况下，当送风温度高于设定值2℃时，自动加大水阀开度；当送风温度 低于设定值2℃时，自动减小水阀开度。 ● 冬季工况下，当送风温度高于设定值2℃时，自动减小水阀开度；当送风温度 低于设定值2℃时，自动加大水阀开度。 ● 过渡季通风工况下，水阀关闭。
钟后，关闭第三名离心冷机。
关闭第三名离心冷机。
一、冷机群控的逻辑
一、冷机加减载
拓展问题： 1、为什么过渡季节优先开启大冷机而不是小冷机？ 2、冷机的负荷系数小于55%时为什么就要减载？
一、冷机群控的逻辑
二、冷冻水泵变频
2) 冷冻水泵的自动控制逻辑 根据供回水总管的压差或温差自动调整冷冻水泵的运行转速（偏差值可设定）： ● 压差低于设定值-偏差或温差高于设定值+偏差时，增加水泵频率 ● 压差高于设定值+偏差或温差低于设定值-偏差时，降低水泵频率。频率不应低 于35Hz。 ● 单台水泵运行且水泵频率降至下限，压差仍高于设定值+偏差或温差仍低于设 定值-偏差时，水泵频率不变，开启压差旁通阀调节开度。

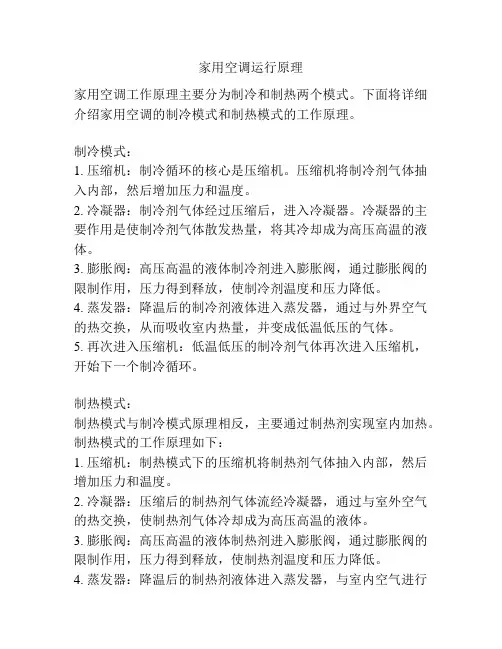

家用空调运行原理
家用空调运行原理
家用空调工作原理主要分为制冷和制热两个模式。
下面将详细介绍家用空调的制冷模式和制热模式的工作原理。
制冷模式：
1. 压缩机：制冷循环的核心是压缩机。
压缩机将制冷剂气体抽入内部，然后增加压力和温度。
2. 冷凝器：制冷剂气体经过压缩后，进入冷凝器。
冷凝器的主要作用是使制冷剂气体散发热量，将其冷却成为高压高温的液体。
3. 膨胀阀：高压高温的液体制冷剂进入膨胀阀，通过膨胀阀的限制作用，压力得到释放，使制冷剂温度和压力降低。
4. 蒸发器：降温后的制冷剂液体进入蒸发器，通过与外界空气的热交换，从而吸收室内热量，并变成低温低压的气体。
5. 再次进入压缩机：低温低压的制冷剂气体再次进入压缩机，开始下一个制冷循环。
制热模式：
制热模式与制冷模式原理相反，主要通过制热剂实现室内加热。
制热模式的工作原理如下：
1. 压缩机：制热模式下的压缩机将制热剂气体抽入内部，然后增加压力和温度。
2. 冷凝器：压缩后的制热剂气体流经冷凝器，通过与室外空气的热交换，使制热剂气体冷却成为高压高温的液体。
3. 膨胀阀：高压高温的液体制热剂进入膨胀阀，通过膨胀阀的限制作用，压力得到释放，使制热剂温度和压力降低。
4. 蒸发器：降温后的制热剂液体进入蒸发器，与室内空气进行
热交换，从而释放热量，将室内气温提高，并变成低温低压的气体。
5. 再次进入压缩机：低温低压的制热剂气体再次进入压缩机，开始下一个制热循环。
通过不断循环制冷或制热的过程，家用空调可以调节室内的温度，使其保持在一个舒适的范围内。

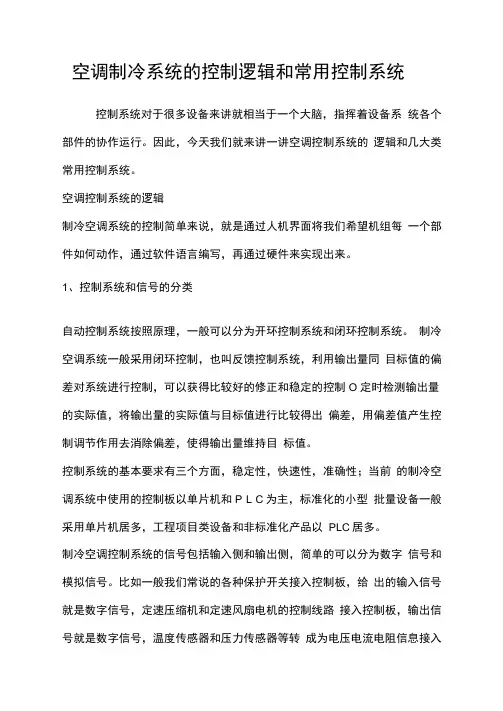

空调制冷系统的控制逻辑和常用控制系统
空调制冷系统的控制逻辑和常用控制系统控制系统对于很多设备来讲就相当于一个大脑，指挥着设备系统各个部件的协作运行。
因此，今天我们就来讲一讲空调控制系统的逻辑和几大类常用控制系统。
空调控制系统的逻辑制冷空调系统的控制简单来说，就是通过人机界面将我们希望机组每一个部件如何动作，通过软件语言编写，再通过硬件来实现出来。
1、控制系统和信号的分类自动控制系统按照原理，一般可以分为开环控制系统和闭环控制系统。
制冷空调系统一般采用闭环控制，也叫反馈控制系统，利用输出量同目标值的偏差对系统进行控制，可以获得比较好的修正和稳定的控制。
定时检测输出量的实际值，将输出量的实际值与目标值进行比较得出偏差，用偏差值产生控制调节作用去消除偏差，使得输出量维持目标值。
控制系统的基本要求有三个方面，稳定性，快速性，准确性；当前的制冷空调系统中使用的控制板以单片机和PLC为主，标准化的小型批量设备一般采用单片机居多，工程项目类设备和非标准化产品以PLC居多。
制冷空调控制系统的信号包括输入侧和输出侧，简单的可以分为数字信号和模拟信号。
比如一般我们常说的各种保护开关接入控制板，给出的输入信号就是数字信号，定速压缩机和定速风扇电机的控制线路接入控制板，输出信号就是数字信号，温度传感器和压力传感器等转成为电压电流电阻信息接入控制板，这个输入信号就是模拟信号，对外部输出的标准信号，比如0～10V，4～20mA等信号用来驱动电子膨胀阀的信号就属于模拟信号，制冷空调系统的控制板就是定时获得输入信号，通过逻辑计算，决定输出量大小，然后通过输出来改变系统每一个零部件的状态。
2、制冷空调系统的常用控制方法1）开关型控制开关控制的方法广泛应用在大量的家用制冷空调设备和中小型的简单制冷设备中。
比如使用单台定速压缩机的单个蒸发器的制冷系统，根据该蒸发器对应的使用侧温度信号来计算负荷，控制压缩机的起停，当温度达到目标值+2以上，并连续维持一定的时间，压缩机开机，当温度降低到目标值-2以下，并连续维持一定的时间，则压缩机停机。
新风空调的控制逻辑简介
Company Name Dept. Name
新风系统的控制原理图
Company Name Dept. Name
新风系统的控制方法说明Fra bibliotekCompany Name Dept. Name
MAU单元说明
Company Name Dept. Name
控制说明
Company Name Dept. Name
新风空调的控制逻辑简介
合肥晶澳工程动力部 09.25.2012
Company Name Dept. Name
网络架构
Company Name Dept. Name
新风系统的控制说明
车间新风空调的风机的控制柜干接点至PLC控制柜的信号连线，PLC应配置相应的输入输出模块，包 括：就地模式（DI），远程模式（DI），运行状态（DI），停止状态（DI），故障（DI），启动 （DO），停止（DO），PLC控制风机变频器输出点（AO），变频器的反馈频率输入点（AI），变频 器的反馈电流输入点（AI），每个控制区域的正压值（AI），PLC控制三段盘管的每个回水管的都有 一个电动阀的输出（AO），盘管的回水管的电动阀壮态的输入（AI），在两道热盘管后面各安装一个 温湿度计（AI），在冷盘管后面安装一个温度计（AI），高压喷雾的控制阀输入（AI），高压喷雾的 控制阀输出（AO），初效滤网压差（AI），中效滤网压差（AI），风机前后压差（AI），新风管的火 警报警信号（DI）。车间每个控制区域一个温湿度传感器（AI），PLC控制每个控制区域的RCU （FCU）的回水总管的电动阀（AO），每个控制区域的RCU（FCU）的回水总管的电动阀（AI）。 这些控制信号通过光钎与中控室SCADA连接，并于上位机上监控，风机，控制模式、运行状态、故障 报警需于SCADA上显示，变频器反馈频率及电流在SCADA上显示，在热盘管后的温湿度显示在 SCADA上的焓值设定值通过PLC控制预热盘管的控制阀，冬天空调箱开与不开当SCADA上温度显示 5℃时，通过PLC控制预热盘管的控制阀开到30%，出风温度在SCADA上的设定值通过PLC控制再热 盘管的控制阀，出风湿度在SCADA上的设定值通过PLC控制冷盘管的控制阀和高压喷雾加湿器的控制 阀，出风湿度在SCADA上的设定值是通过要控制区域的湿度反馈和房间的需求的比较值，每个控制区 域的正压在SCADA上的设定值，通过PLC控制风机的输出频率，每个控制区域的一个温度计在 SCADA上的设定值通过PLC控制该区域RCU（FCU）回水管路上的控制阀门，新风管的火警报警信 号通过PLC控制风机强行关闭。每个控制区域压差计的零点与排气系统的零点箱相连。初中效滤网和 风机前后压差到了设定值会在SCADA显示报警。
中央空调冷热源群控系统PLC逻辑控制说明
一、冷机启停逻辑（DDC内控制程序）1、冷机启动→平台选择了冷机模式，并且发送了启动命令（开始计时）→水泵、冷却塔、冷机没有故障，且没有切为本地，否则报故障，机组停机，切机→冷机模式对应的1个阀门开到位，否则报故障，机组停机，切机→冷却塔进水阀开度>80%，否则报故障，切机→开启冷却水循环泵，冷却水循环泵频率>（设定启动频率-5）→开启冷却塔，冷却塔频率>25HZ→开启冷冻水泵，冷冻水泵频率>（设定启动频率-5）→开启冷机，系统运行状态返回（计时清零，正常启动完成，如果超过3分钟没有状态返回，启动故障处理程序）→冷机启动完成2、冷机关闭→平台选择了冷机模式，并且发送了关机命令（开始计时）→给冷机发送关机指令，冷机停机，冷机运行状态为OFF，开始计时→计时时间=300S（5分钟），关闭冷冻水循环泵→计时时间=360S（6分钟），冷冻水泵运行状态为OFF，关闭冷却水循环泵→冷冻水流量<20且冷却水流量<20，关闭冷却塔→冷机关闭完成3、板换启动→平台选择了板换模式，并且发送了启动命令（开始计时）→水泵、冷却塔、冷机没有故障，且没有切为本地，否则报故障，机组停机，切机→板换模式对应的4个阀门开到位，否则报故障，机组停机，切机→冷却塔进水阀开度>80%，否则报故障，切机→开启冷却水循环泵，冷却水循环泵频率>（设定启动频率-5）→开启冷却塔，冷却塔频率>25HZ→开启冷冻水泵→板换启动完成4、板换关闭→平台选择了板换模式，并且发送了关机命令（开始计时）→计时时间=30S（半分钟），关闭冷冻水循环泵→计时时间=60S（6分钟），冷冻水泵运行状态为OFF，关闭冷却水循环泵→冷冻水流量<20且冷却水流量<20，关闭冷却塔→板换关闭完成二、冷机故障切换逻辑1、故障条件➢大前提：制冷单元发送了开机命令或者在运行中➢设备（冷机、冷冻水泵、冷却水泵、冷却塔）切换到本地模式➢设备（冷机、冷冻水泵、冷却水泵、冷却塔）故障➢冷机断电（延时10S（可设置）时间没有恢复）。
空调制冷系统的控制逻辑和常用控制系统
空调制冷系统的控制逻辑和常用控制系统控制系统对于很多设备来讲就相当于一个大脑，指挥着设备系统各个部件的协作运行。
因此，今天我们就来讲一讲空调控制系统的逻辑和几大类常用控制系统。
空调控制系统的逻辑制冷空调系统的控制简单来说，就是通过人机界面将我们希望机组每一个部件如何动作，通过软件语言编写，再通过硬件来实现出来。
1、控制系统和信号的分类自动控制系统按照原理，一般可以分为开环控制系统和闭环控制系统。
制冷空调系统一般采用闭环控制，也叫反馈控制系统，利用输出量同目标值的偏差对系统进行控制，可以获得比较好的修正和稳定的控制O 定时检测输出量的实际值，将输出量的实际值与目标值进行比较得出偏差，用偏差值产生控制调节作用去消除偏差，使得输出量维持目标值。
控制系统的基本要求有三个方面，稳定性，快速性，准确性；当前的制冷空调系统中使用的控制板以单片机和P L C为主，标准化的小型批量设备一般采用单片机居多，工程项目类设备和非标准化产品以PLC居多。
制冷空调控制系统的信号包括输入侧和输出侧，简单的可以分为数字信号和模拟信号。
比如一般我们常说的各种保护开关接入控制板，给出的输入信号就是数字信号，定速压缩机和定速风扇电机的控制线路接入控制板，输出信号就是数字信号，温度传感器和压力传感器等转成为电压电流电阻信息接入控制板，这个输入信号就是模拟信号，对外部输出的标准信号，比如0〜10V, 4〜20mA等信号用来驱动电子膨胀阀的信号就属于模拟信号，制冷空调系统的控制板就是定时获得输入信号，通过逻辑计算，决定输出量大小，然后通过输出来改变系统每一个零部件的状态。
2、制冷空调系统的常用控制方法1）开关型控制开关控制的方法广泛应用在大量的家用制冷空调设备和中小型的简单制冷设备中。
比如使用单台定速压缩机的单个蒸发器的制冷系统，根据该蒸发器对应的使用侧温度信号来计算负荷，控制压缩机的起停，当温度达到目标值+2以上，并连续维持一定的时间，压缩机开机，当温度降低到目标值-2以下，并连续维持一定的时间，则压缩机停机。
空调的工作原理 (2)
空调的工作原理
引言概述：空调是现代生活中不可或缺的家电产品，它能够调节室内温度，提供舒适的生活环境。
但是，许多人对空调的工作原理并不了解。
本文将详细介绍空调的工作原理，帮助读者更好地理解空调的运行机制。
一、制冷循环系统
1.1 蒸发器：空气中的热量被吸收
1.2 压缩机：将低温低压的制冷剂压缩成高温高压的气体
1.3 冷凝器：制冷剂释放热量，变成高压液体
二、蒸发冷却原理
2.1 制冷剂蒸发：在蒸发器中吸收室内空气的热量
2.2 热空气被冷却：经过蒸发器后，空气温度下降
2.3 冷却空气送回室内：冷却后的空气再次送回室内，降低室内温度
三、温度控制系统
3.1 感温器：检测室内温度
3.2 控制器：根据感温器反馈的信息，调节制冷系统的运行
3.3 室内温度调节：通过控制制冷系统的运行，实现室内温度的调节
四、空气过滤系统
4.1 过滤器：过滤室内空气中的灰尘、细菌等有害物质
4.2 净化空气：通过过滤器净化空气，提高室内空气质量
4.3 健康环境：保证室内空气清洁，提供健康的生活环境
五、能源节约技术
5.1 节能设计：采用高效压缩机和换热器，减少能源消耗
5.2 定时控制：通过定时开关机功能，避免长时间运行浪费能源
5.3 能效标识：选择能效标识高的空调产品，节约用电成本
通过以上对空调的工作原理的详细介绍，相信读者对空调的运作机制有了更深入的了解。
空调不仅可以提供舒适的室内环境，还能通过节能技术减少能源消耗，实现环保节能的目的。
希望本文能够帮助读者更好地利用空调，享受更加舒适健康的生活。
变频空调常规控制逻辑
变频空调的常规控制逻辑主要包括以下几个方面：
1. 温度设定：用户通过遥控器或面板设置室内所需的温度。
空调系统根据这个设定温度来控制室内的温度。
2. 室内温度感知：空调系统配备了室内温度传感器，用于感知当前室内的温度情况。
3. 变频压缩机控制：变频空调采用了变频技术，其中核心部件是变频压缩机。
根据室内温度与设定温度之间的差异，空调系统会自动调整变频压缩机的运行频率和功率，以达到更精确的温度控制效果。
4. 风速控制：空调系统通常提供多档风速选择，用户可以根据需要调节风速大小。
不同的风速可以影响空气流动速度和舒适感。
5. 节能模式：为了节约能源，在一些变频空调中还加入了节能模式。
当室内温度接近设定温度时，系统会自动降低压缩机的运行频率，以减少能耗。
6. 定时开关：变频空调通常具备定时开关功能，用户
可以设置空调在特定的时间段内自动开关机。
这可以根据用户的作息时间来预设室内温度。
总的来说，变频空调的常规控制逻辑是通过感知室内温度，自动调节变频压缩机的运行频率和功率，以及提供风速和定时等功能，实现对室内温度的精确控制和节能效果。
水系统空调机组控制逻辑
水系统空调机组控制逻辑水系统空调机组控制逻辑是指对水系统空调机组进行控制和调节的一套逻辑程序。
水系统空调机组是指利用水作为冷热介质来进行空调制冷或供暖的设备。
控制逻辑的设计和实施对于保证机组的正常运行和高效能使用具有重要意义。
水系统空调机组的控制逻辑主要包括以下几个方面：1. 温度控制逻辑：通过传感器采集室内和室外的温度数据，并根据设定的温度范围来控制机组的运行。
当室内温度高于设定温度时，机组将启动制冷模式，通过水循环来吸收室内热量并排出室外。
当室内温度低于设定温度时，机组将启动供暖模式，通过水循环来向室内供应热量。
2. 湿度控制逻辑：通过湿度传感器采集室内湿度数据，并根据设定的湿度范围来控制机组的运行。
当室内湿度过高时，机组将启动除湿模式，通过水循环来降低室内湿度。
当室内湿度过低时，机组将启动加湿模式，通过水循环来增加室内湿度。
3. 风速控制逻辑：通过风速传感器采集室内风速数据，并根据设定的风速范围来控制机组的运行。
用户可以根据自己的需求调节风速，机组将根据设定值来调整水循环的速度，从而达到相应的风速效果。
4. 能耗控制逻辑：通过能耗监测装置采集机组的能耗数据，并根据设定的能耗范围来控制机组的运行。
在满足舒适度要求的前提下，机组将尽量降低能耗，提高能源利用效率。
5. 故障诊断和保护逻辑：通过故障诊断装置对机组进行实时监测，并根据故障代码和故障类型来进行故障诊断和保护。
一旦发现故障，机组将自动停机并发出警报，以避免进一步损坏。
6. 定时控制逻辑：用户可以通过定时器来设置机组的运行时间和停机时间。
机组将按照设定的时间表来进行运行和停机，以满足用户的需求。
7. 远程监控和控制逻辑：通过网络连接，用户可以远程监控和控制机组的运行状态。
用户可以通过手机或电脑等终端设备来实时查看机组的运行情况，并进行相应的操作。
水系统空调机组控制逻辑的设计和实施需要考虑到多个因素，如温度、湿度、风速、能耗、故障诊断和保护等。
空调逻辑简介
2014.4
周会分享
前言
空调中逻辑的作用好比人体的大脑。
人无完人，同样的，没有尽善尽美的逻辑。
空调中逻辑的完善程度直接决定着机组 运行可靠性与元器件的安全性。
1 逻辑组成
2
参
控
数
3
制
显
器
示
4 5
运 行 模 式 及 状 态 说
输 入 量 与 控 制 目 标
及 设 定
明
6
各
各 个 模 式 下 具 体 元 器 件 控 制
6
END
6 各种保护控制及故障代码说明 故障代码表
1 压缩机高压， 低压，排气保护
2
通讯故障
3
4
5
各种元器件,例如：风机，
END
水流开关，温度，压力传
感器故障保护说明
END
THE
1
结束寄语
简要介绍空调逻辑组成，Fra bibliotek希望起到抛砖引玉作用！
2
鸣谢
3
各位同事的参与！
4
后期讨论
如有疑问与问题，
5
欢迎进行专题讨论！
示
参 数 显 示
5 各个模式下具体元器件控制
1
制冷模式下具体元器件控制
制热及化霜模式下具体元器件控
压缩机，风机，水泵，水流开关
制压缩机，风机，水泵，水流开
2
电磁阀，电子膨胀阀控制
关电磁阀，电子膨胀阀控制
12
3
制冷壳管防冻控制，关机
34
其他：制冷转制热，制热
4
壳管防冻控制，手动化霜等 控制
转化霜状态说明
控制目标
继电器：水泵，四通阀，风机，压缩机，电磁 阀，电加热带，壳管电加热等。 电子膨胀阀：不同系统
