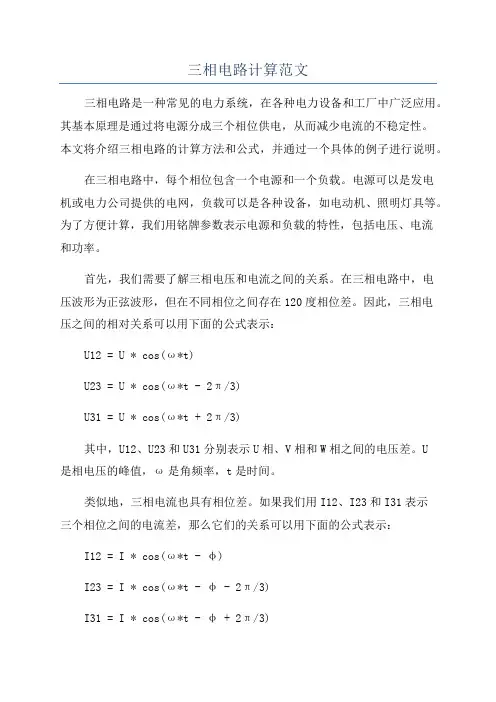

三相电路计算范文
三相电路计算范文三相电路是一种常见的电力系统，在各种电力设备和工厂中广泛应用。
其基本原理是通过将电源分成三个相位供电，从而减少电流的不稳定性。
本文将介绍三相电路的计算方法和公式，并通过一个具体的例子进行说明。
在三相电路中，每个相位包含一个电源和一个负载。
电源可以是发电机或电力公司提供的电网，负载可以是各种设备，如电动机、照明灯具等。
为了方便计算，我们用铭牌参数表示电源和负载的特性，包括电压、电流和功率。
首先，我们需要了解三相电压和电流之间的关系。
在三相电路中，电压波形为正弦波形，但在不同相位之间存在120度相位差。
因此，三相电压之间的相对关系可以用下面的公式表示：U12 = U * cos(ω*t)U23 = U * cos(ω*t - 2π/3)U31 = U * cos(ω*t + 2π/3)其中，U12、U23和U31分别表示U相、V相和W相之间的电压差。
U是相电压的峰值，ω是角频率，t是时间。
类似地，三相电流也具有相位差。
如果我们用I12、I23和I31表示三个相位之间的电流差，那么它们的关系可以用下面的公式表示：I12 = I * cos(ω*t - φ)I23 = I * cos(ω*t - φ - 2π/3)I31 = I * cos(ω*t - φ + 2π/3)其中，I12、I23和I31分别表示I相、J相和K相之间的电流差。
I是电流的峰值，φ是相位差。
在确定了电压和电流之间的关系后，我们可以计算三相电路中的功率。
三相功率可以分为有功功率、无功功率和视在功率。
它们之间的关系可以用以下公式表示：P = 3 * U * I * cos(φ)Q = 3 * U * I * sin(φ)S=3*U*I其中，P是有功功率，Q是无功功率，S是视在功率。
由于三相电路中的负载通常是电阻性的，所以可以忽略无功功率的影响。
因此，我们通常只计算有功功率。
通过以上公式，我们可以计算出三相电路中的功率和电流。
阿然保泰水电站三相短路电流计算结果表(系统开断电流为31.5kA)
阿然保泰二级水电站三相短路电流计算结果表表7.2-2短路计算点短路点平均电压(kV)基准电流(kA)电源名称计算电抗额定电流(kA)0'时短路电流周期分量及短路容量(kA) (MVA)0.1'时短路电流周期分量(kA)0.2'时短路电流周期分量及短路容量(kA) (MVA)2'时短路电流周期分量(kA)4'时短路电流周期分量(kA短路冲击电流（kA）全电流（kA）周期分量热效应(t=4)(kA2S)非周期分量热效应(t=4)(kA2S)编号U pj I j X js I n I z"S d"I z0.1I z 0.2S d 0.2I z 2I z 4i ch I ch Q zt Q fztd-1 10.5 5.50110kV系统(S) 0.29 0.502 1.707 340.1 1.707 1.707 340.1 1.707 1.707 4.586 2.83470.102 31.964发电机G3 2.65 0.55 0.216 3.92 0.215 0.218 3.96 0.218 0.218 0.580 0.359d1系统侧（S+G3） 1.923 344.02 1.922 1.925 344.06 1.925 1.925 5.166 3.193d1发电机侧（G1+G2）0.186 1.80 10.71 194.86 7.704 7.344 133.62 5.976 5.634 28.773 17.779 合计12.642 538.889.626 9.269 477.68 7.901 7.559 33.939 20.972d-2 10.5 5.50110kV系统(S) 1.11 5.50 0.451 90.09 0.451 0.451 90.09 0.451 0.451 1.212 0.7496.714 3.184 发电机（G1+G2）10.69 1.80 0.169 58.98 0.169 0.169 58.98 0.169 0.169 0.454 0.281d2系统侧（S+G1+G2) 0.620 149.07 0.620 0.620 149.07 0.620 0.620 1.666 1.030 d2发电机侧G30.146 0.55 3.37 61.27 2.382 2.255 41.00 1.815 1.695 9.050 5.594 合计 3.990 210.34 3.002 2.875 190.07 2.435 2.315 10.715 6.624d-3 115 0.502110kV系统(S)0.028 0.502 17.676 3571 17.676 17.676 3571 17.676 17.676 47.488 29.342338.230 69.185 发电机（G1+G2+G3）0.267 0.215 0.923 183.40 0.726 0.699 139.07 0.674 0.666 2.480 1.532 合计18.599 3574.4 18.402 18.375 3610.07 18.350 18.342 49.968 30.874注：基准容量取100MV A；表中d-1点为G1、G2发电机10.5kV母线短路点，d-2点为G3发电机10.5kV母线短路点，d-3点为110kV母线短路点。
三相电电流、功率速算方法
【例1】5.5千瓦电动机按"电力加倍"算得电流为11安。
【例2】4 0千瓦水泵电动机按"电力加倍"算得电流为8 0安。
电热是指用电阻加热的电阻炉等。三相380伏的电热
设备,每千瓦的电流为1.5安.即将"千瓦数加一半"(乘1.5)，就是电流,安。
【例1】3千瓦电加热器按"电热加半"算得电流为4.5安。
〈最大可达20安以上),不过为了减少导线内
的电能损耗,通常都不用到这么大,手册中一般也只标12安。
②从这以下,口诀便是对条件改变的处理。本句:穿管温度八九折,是指若是穿管敷设(包括槽板等敷设,即导线加有保护套层,不明露的)按①计算后,再打八折(乘0.8)若环境温度超过25度,应按①计算后,再打九折。(乘0.9)。
③在380/220伏三相四线系统中,单相设备的两条线都接到相线上,习惯上称为单相380伏用电设备(实际是接在两条相线上)。这种设备当以千瓦为单位时,力率大多为1,口诀也直接说明:"单相380,电流两安半"。它也包括以千伏安为单位的380伏单相设备。计算时,只要"将千瓦或千伏安数乘2.5就是电流,安。
10下五，1 0 0上二。
2 5，3 5，四三界。
7 0，95，两倍半。
穿管温度，八九折。
裸线加一半。
铜线升级算。
3.说明：口诀是以铝芯绝缘线,明敷在环境温度25度的条
件为准。若条件不同,口诀另有说明。
绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。口诀
对各种截面的载流量(电流,安)不是直接指出,而是"用截面
【例2】35平方毫米裸铝线,150安(35×3×1.5=157.5)

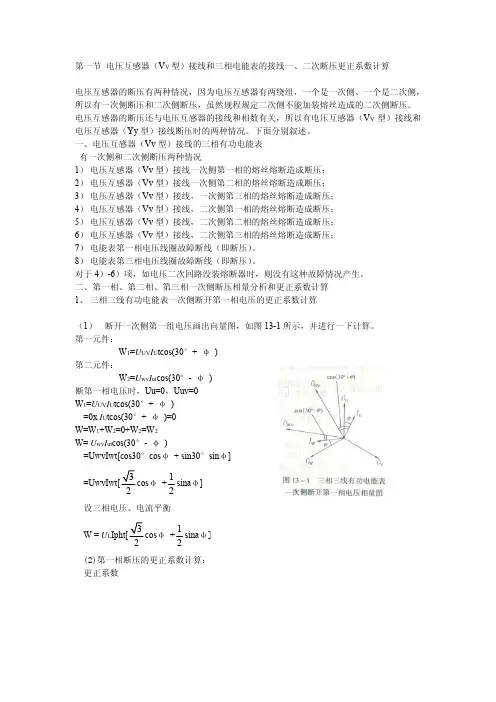

三相电能表的接线一二次断压更正系数计算
（2） 功率因数 cosφ=0.866= 3 ,φ=30°代入下式： 2
（3） 更正系数 K =
3 cosϕ =
3 cos 30°
=
3×
3 2
=
3 2
= 3 = 1.5
cos(30° −ϕ) cos(30° − 30°) cos 0° 1 2
即当用户一般平均的功率因数为 0.866 时，更正系数为 1.5. （4） 更正率=更正系数 – 1=1.5 – 1=0.5 2.三相三线有功电能表一次侧断第三相电压的更正系数计算 （1）断一次侧第三相电压画出相量图如图 13-2 所示，按相量图进行计算如下： 第一元件：
更正系数K
=
正确有功电量 断压有功电量
=
3ULIpht sinϕ ULIpht cos(120° −ϕ)
= 3 sinϕ = cos(120° −ϕ)
23 3 − cosϕ
sin ϕ
= 23 3 − cotϕ
（3）cosφ=1，φ=0°代入上式计算得：
更正系数K =
3 sinϕ
=
3×1 3 2 = 2 = − 3(无功电能表反转)
W=W1+W2=0+W2=W2 W= UwvIutcos(30°- φ )
=UwvIwt[cos30°cosφ + sin30°sinφ]
=UwvIwt[
3
cosφ
1
+
sinaφ]
2
2
设三相电压、电流平衡
W = ULIpht[
3
cosφ
1
+
sinaφ]
2
2
(2)第一相断压的更正系数计算： 更正系数
K
三相 单相 负载电流 功率 系数 效率 力矩 线径 匝数
三相单相负载电流功率系数效率力矩线径匝数三相电与单相电的负载电流计算三相电与单相电的负载电流计算：对于单相电路而言，电机功率的计算公式是：P=IUcosφ，相电流I=P/Ucosφ；式中：I为相电流，它等于线电流P为电机功率U为相电压，一般是220Vcosφ是电机功率因素，一般取0.75对于三相平衡电路而言，三相电机功率的计算公式是：P=1.732IUcosφ。
由三相电机功率公式可推出线电流公式：I=P/1.732Ucosφ式中：P为电机功率U为线电压，一般是380Vcosφ是电机功率因素，一般取0.75同样电压的电机功率越大力矩就越大吗？力矩大小受哪些因素影响？1 最佳答案功率大只能说明它的拖动力大!而转距是由三相旋转磁场的角度决定的!夹角越小转距越大,而这个夹角是由电机内绕组的极数决定的!一言概之,电机的转距决定于它的极数!极数越多,转距就越大,转速就越低!其他回答2 不正确的，功率的一个公式等于力矩乘以转速乘以一个常数。
常数的值和这两个变量所使用的单位有关。
也就是说一个方面影响功率就转速和力矩两个变量。
应该这样说转速相同的情况下，功率越大，力矩越大。
至于你说的电压要和电流两个变量才取决功率，与力矩没什么关系。
实际绝大部分的电动机的电压是380V 的（直流电机不是，变态的大功率电动机也不是），因为他们大都是三相电机。
唯一变化的就是线电流的变化。
最和你说一下，你这种说法不能说全错，而是不严谨的，交流异步电机不变频调速就3000。
1500，1000，750大概这几个常用的同步转速，在同一同步转速下的转差率基本一样的情况下，你的这个命题是正确的。
至于你要需要更深入的理论基础，抱歉，我现在忘得差不多了，而且也太理论了，说也你也不一定愿意看下去。
3 你看看下面的公式就知道了：转差率=（同步转速-异步转速）/同步转速同步转速=60*电源频率/极对数最大转矩、额定转矩=额定功率/额定转速*9550任意转速下的转矩=2*最大转矩/（转差率/最大转矩时的转差率+最大转矩时的转差率/转差率）当转差率小于额定功率时的转差率时任意转速下的转矩=2*最大转矩*转差率/最大功率转矩时的转差率额定电功率=额定电压*额定电流一台三相交流异步电动机，电压为380V，电流为184A，功率因素0.9，效率91%，求输出功率？1 最佳答案电压380V*电流184A*1.732*功率因数0.9*效率0.91/1000=功率99.18KM其他回答2 380*1.732*184*0.9*0.913 功率约为电流的2分之一4 全部相乘，得到的是单位为瓦三角形接法的三相异步电动机在轻载时可以接成星形，此时，对电动机运行性能的影响是：起动电流减小、功率因素提高；请问：功率因素提高怎么解释？问题补充：有功电流将会增大，无功电流相对降低这句话可否具体解释下，有没公式推理等1 最佳答案感应电机有一个很大的特点，就是在一定范围内，能自动调节负荷力矩和转速的关系。
单相和三相压降计算例子
单相和三相压降计算例子《单相和三相压降计算例子：有趣的电路探秘之旅》嘿，各位小伙伴们！今天咱们来聊聊单相和三相压降计算这个有点神秘又特别实用的东西。
先说说单相压降计算。
想象一下，你家楼顶上有个小灯，从配电箱拉了一根线过去供电，这就可能涉及到单相压降。
比如说，咱们有个简单的例子，有一个220V的电源，给一个距离电源100米远的100瓦灯泡供电，电线的电阻是每100米欧姆。
根据这个公式，线路压降U = I×R。
首先，先算出电流I，根据功率公式P = U×I，I = P÷U，100瓦除以220伏大约是安。
然后这个压降就是安乘以欧姆，大概是伏。
哈哈，就这么个小小的计算，就像探宝时找到了一个小金币一样。
接着就是三相压降啦。
三相电在工业和大型场所可就常见得很呢。
这就好比是三个小伙伴一起干活。
你看，三相电要是给一个三相电动机供电，就像三个大力士同时发力推动一个巨大的磨盘。
例如，三相电源电压是380V，电动机功率是3千瓦，距离电源50米，每相的电缆电阻假设为每100米欧姆。
这儿计算电流稍微复杂一点点，根据三相功率公式P = √3×U×I×cosφ（假设cosφ为），算出来电流大概是安。
那每一相的电阻是×= 欧姆。
那每相的压降就是安×欧姆大约是伏。
这三相压降计算像是一场团体作战，要把各个因素都考虑进去。
对我来说呀，最初接触这些计算就像是进入了一个迷宫。
那些公式感觉就像是迷宫里的一道道关卡。
不过当我真正算出结果，就有一种成就感，就像打游戏通关了一样。
而且这些计算在实际生活里用处可大了。
不管是家里装修布线，防止电器因为电压太低不能好好工作，还是在工厂里头保证大型设备正常运行，这压降计算都是隐藏在背后的小诸葛。
懂得了这其中的奥秘，就感觉自己像一个电路世界里的小魔法师呢！。
单相、三相交流电路功率计算公式
单相、三相交流电路功率计算公式精彩文档相电压：三相电源中星型负载两端的电压称相电压。
用UA、UB、UC 表示。
相电流：三相电源中流过每相负载的电流为相电流，用IAB、IBC、ICA 表示。
线电压：三相电源中，任意两根导线之间的电压为线电压，用UAB、UBC、UCA 表示。
线电流：从电源引出的三根导线中的电流为线电流，用IA、IB、IC 表示。
如果是三相三线制，电压电流均采用两个互感器，按V/v接法，测量结果为线电压和线电流；如果是三相四线制：1、电压可采用V/v接法，电流必须采用Y/y接法，测量结果为线电压和线电流，线电流也等于相电流。
2、电压和电流均采用Y/y接法，测量结果为相电压和相电流，相电流也等于线电流。
Y/y接法时，电压互感器一次接在火线及零线之间，每个电压互感器二次输出接一个独立仪表。
每根火线穿过一个电流互感器，每个电流互感器二次输出接一个独立仪表。
精彩文档电压V/v接法时，电压互感器一次接在火线之间，二次分别连接一个电压表，如需测量另一个线电压，可将两个互感器的二次输出的n端连接在一起，a、b端连接第三个电压表。
电流V/v接法时，两根火线分别穿过一个电流互感器，每个互感器的二次分别接一个电流表，如需测量第三个线电流，可将两个的s2端连接在一起，与两个互感器的s1端一起共三个端子，另外，将三个电流表的负端连在一起，其它三个端子分别与上述三个端子连接在一起。
三相电流计算公式I=P/(U*1.732)所以1000W的线电流应该是1.519A。
功率固定的情况下，电流的大小受电压的影响，电压越高，电流就越小，公式是I=P/U 当电压等于220V时，电流是4.545A，电压等于380V时，电流是2.63A，以上说的是指的单相的情况。
380V三相的时候，公式是I=P/(U*1.732)，电流大小是1.519A三相电机的电流计算 I= P/(1.732*380*0.75) 式中： P是三相功率 (1.732是根号3) 380 是三相线电压 (I是三相线电精彩文档流) 0.75是功率因数，这里功率因数取的是0.75 ，如果功率因数取0.8或者0.9，计算电流还小。
三相电流计算公式之令狐文艳创作
三相电流计算公式令狐文艳I=P/(U*1.732)所以1000W的线电流应该是1.519A。
功率固定的情况下，电流的大小受电压的影响，电压越高，电流就越小，公式是I=P/U 当电压等于220V时，电流是4.545A，电压等于380V时，电流是2.63A，以上说的是指的单相的情况。
380V三相的时候，公式是I=P/(U*1.732)，电流大小是1.519A三相电机的电流计算 I= P/(1.732*380*0.75) 式中：P是三相功率 (1.732是根号3) 380 是三相线电压 (I是三相线电流) 0.75是功率因数，这里功率因数取的是0.75 ，如果功率因数取0.8或者0.9，计算电流还小。
电机不是特别先进的都是按0.75计算。
按10kW计算：I=10kW/(1.732*380*0.75) =10kW/493.62 =20.3 A 三相电机必须是三相电源，10KW电动机工作时，三根电源线上的工作电流都是20.3 A 实际电路计算的时候还要考虑使用系数,启动电流等因素来确定导线截面积、空开及空开整定电留。
三相电中，功率分三种功率，有功功率P、无功功率Q和视在功率S。
电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S 三种功率和功率因素cosΦ是一个直角功率三角形关系：两个直角边是有功功率P、无功功率Q，斜边是视在功率S。
三相负荷中，任何时候这三种功率总是同时存在：S²=P²+Q² S=√(P²+Q²) 视在功率S=1.732UI 有功功率P=1.732UIcosΦ 无功功率Q=1.732UIsinΦ 功率因数cosΦ=P/S根号3，没有软件写不上，用1.732代替系统图Pe：额定功率 Pj：计算有功功率 Sj：计算视在功率 Ij：计算电流Kx：同时系数cosφ：功率因数Pj=Kx*Pe Sj=Pj/cosφ 单相供电时，Ij=Sj/Ue 三相供电时，Ij=Sj/√3Ue电气系统图里的符号是有标准的KM表示交流接触器KA表示中间继电器,KT表示时间继电器；FR表示热继电器；SQ表示限位开关；SB表示按钮开关；Q表示刀开关；FU表示熔断器；FR表示热继电器。
