承台基础施工组织设计最新修正版
承台基础施工设计方案.doc

承台基础施工设计方案。
承台基础施工方案1。
准备基础1。
工程设计图纸2、项目总体施工组织设计3.工程地质勘察报告4,《城市桥梁工程施工与质量验收规范》(CJ2-1,工程设计图纸2、项目总体施工组织设计3.工程地质勘察报告4.《城市桥梁工程施工与质量验收规范》(CJJ2:原县站、龙山站、中心站、岗山站、体育公园站、太平站、孟庙站,平均站距约1.592公里,本施工段线路均布设在高架道路上,所有车站均为高架车站。
本施工计划的编制包括线路封顶和车站封顶,共421个封顶。
3.1施工组织、项目经理、技术部、安全部、施工管理部、档案管理部、采购部、财务部、钢筋班、木工班、混凝土施工班、土方施工班、脚手架班、一般工程班、水电施工班、办公室总工程师、质量部、3.2施工进度、主要作业内容:施工现场进场道路、电、水、通讯、材料储存、场地平整等临时设施的建设,完成技术准备、现场接桩复测、原材料检验、试验、采购进场等准备工作,基础施工扩建。
3.3.1临时道路已建道路和临时便道能够满足施工需要。
主要材料从便道运输到施工现场。
3.3.2施工水电工程应专门配置一台500千瓦变压器,并在生产用电关键点设置配电箱。
本工程用水由运水车运至现场水箱,然后分配到各用水部位。
3.3114人员和设备将根据施工需要随时调配。
各种机械设备应配备齐全,以满足施工现场的需要。
详情见表。
1.表2 3.4材料供应管理和施工所需的所有材料在进入现场前必须经过重新测试和合格。
由于混凝土浇筑量大,必须加强材料管理。
加强材料储存,以满足现场需要。
核实进场的主要材料、设备、零部件,并做好数量、规格、生产批号和质量的验收记录;及时收集和整理相关质量认证文件;做好统计报表的汇总和汇总工作。
(1)根据《检验、试验控制程序》和《产品标识和可追溯性程序》,对进场材料进行检验,对需要复检的主要材料及时通知检测中心并做好标记。
负责编制网络计划,合理分配物料,优化供应操作流程,确保供应。

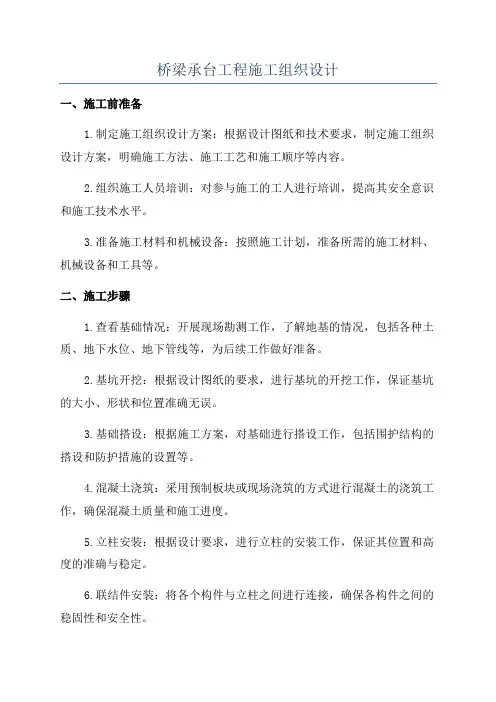

桥梁承台工程施工组织设计

桥梁承台工程施工组织设计一、施工前准备1.制定施工组织设计方案:根据设计图纸和技术要求,制定施工组织设计方案,明确施工方法、施工工艺和施工顺序等内容。
2.组织施工人员培训:对参与施工的工人进行培训,提高其安全意识和施工技术水平。
3.准备施工材料和机械设备:按照施工计划,准备所需的施工材料、机械设备和工具等。
二、施工步骤1.查看基础情况:开展现场勘测工作,了解地基的情况,包括各种土质、地下水位、地下管线等,为后续工作做好准备。
2.基坑开挖:根据设计图纸的要求,进行基坑的开挖工作,保证基坑的大小、形状和位置准确无误。
3.基础搭设:根据施工方案,对基础进行搭设工作,包括围护结构的搭设和防护措施的设置等。
4.混凝土浇筑:采用预制板块或现场浇筑的方式进行混凝土的浇筑工作,确保混凝土质量和施工进度。
5.立柱安装:根据设计要求,进行立柱的安装工作,保证其位置和高度的准确与稳定。
6.联结件安装:将各个构件与立柱之间进行连接,确保各构件之间的稳固性和安全性。
7.防护措施设置:根据施工要求,设置相应的防护措施,保障施工的安全性和质量。
三、安全措施1.安全教育:对施工人员进行安全教育,增强其安全意识,指导他们正确使用防护设备和工具,并告知施工中需注意的危险因素。
2.防护设备:提供合适的安全防护设备,包括安全帽、防护眼镜、防护手套等,确保施工人员的人身安全。
3.安全通道:设置合理的施工通道,保证施工人员的通行安全。
4.定期检查:定期检查施工现场,确保安全措施的有效性,及时发现和处理安全隐患。
5.紧急预案:制定紧急预案,明确应急措施和救援计划,以保障施工人员的生命安全和财产安全。
四、质量控制1.材料检查:对施工材料进行检查和验收,确保材料的质量符合施工要求。
2.工段交接:在施工过程中的关键节点,进行工段交接,核对施工情况,避免施工过程中的质量问题。
3.质量检验:根据设计要求和施工规范,进行质量检验和评估,确保施工质量达到设计要求。
承台基础施工组织设计及对策

4
完好
6
柴油发电机组
200KW
4
完好
7
潜水泵
4PW
2
完好
8
轮式装载机
ZL50D
2
完好
9
切割机
GQ-40
4
完好
10
交流弧式电焊机
BX-500
6
完好
11
汽车起重机
QY16
2
ห้องสมุดไป่ตู้完好
12
混凝土输送车
斯太尔
8
完好
.
v
.
.
.
4.施工工艺
4.1 扩大根底施工工艺流程
图 4-1 扩大根底工艺流程图
4.2 扩大根底工艺说明 4.2.1 基坑开挖
基坑顶有动载时,坑顶缘与动载间应留有大于 1m 的护道,如地质、水文条
件不良,或动载过大,应进展基坑开挖边坡检算,根据检算结果确定采用增宽
护道或其他加固措施。
表 4-1 基坑坑壁坡度
坑壁土
砂类土 碎类土 黏性土、粉土 极软岩、软岩 较软岩
.
坑壁坡度
基坑顶缘无载重 基坑顶缘有静载 基坑顶缘有动载
1:1
护灯。
施工作业人员必须佩戴平安帽。
施工用电要规,必须符合"三项五线制〞的规定。
5.质量管理体系
5.1 质量目标
确保全部工程质量到达及铁道部客运专线工程质量验收标准,工程一次验
收合格率到达 100%。基桩质量自检检测率到达 100%。桥梁主要承重构造设计 质量保证体系
使用寿命要到达 100 年的要求。
1:1.25
1:1.5
1:0.75
1:1
1:1.25
承台基础施工组织设计

承台基础施工组织设计承台作为一种重要的基础结构,其施工组织设计对于整体工程的顺利进行具有重要的影响。
下面将从施工组织设计的目标、内容、原则和步骤等方面进行详细说明。
一、施工组织设计的目标1.实现施工质量的要求:保证施工过程中承台的质量和结构的稳定性,满足工程设计的要求。
2.提高施工效率:通过合理的施工组织设计,优化施工工艺流程,提高施工效率,缩短工期。
3.保障施工安全:合理安排施工顺序和施工方法,确保施工过程中的安全风险得到有效控制。
4.节约成本:通过合理调配资源,降低施工成本,提高经济效益。
二、施工组织设计的内容1.施工工艺流程的制定:确定承台的施工顺序、施工方法和所需之专业队伍组织,有效保证施工顺利进行。
2.选材及设备的确定:根据承台的设计要求,合理选用材料及设备,确保工程质量。
3.施工队伍的组织安排:根据各个施工环节的特点,组织安排合适的施工队伍,保证施工效率。
4.施工现场布置:合理规划施工现场,保证施工期间安全、有序。
5.施工时间的安排:制定合理的施工进度计划,确保按时完成承台的施工任务。
6.施工质量的控制:制定施工质量控制措施,监督检测施工过程中的质量问题,及时处理。
三、施工组织设计的原则1.安全第一原则:施工安全是施工组织设计的核心原则,要保证施工过程中的安全措施和施工条件的安全性。
2.紧密协调原则:各个施工环节之间要相互协调,确保施工进度的同步进行。
3.杜绝浪费原则:合理配置人力、物力和时间资源,杜绝不必要的浪费,提高经济效益。
4.高效率原则:合理安排施工流程,提高施工效率,缩短工期。
5.环保节能原则:注重环境保护和节能减排,采取绿色施工方式,减少环境污染。
四、施工组织设计的步骤1.了解工程情况:深入了解工程的设计要求、施工现场情况、工程材料特性等,为施工组织设计提供依据。
2.制定施工方案:根据工程要求,制定合理的施工技术和施工方法,确定承台的施工流程。
3.编制施工进度计划:根据施工方案,编制合理的施工进度计划,明确各个施工环节的工期和顺序。
承台基础施工组织设计

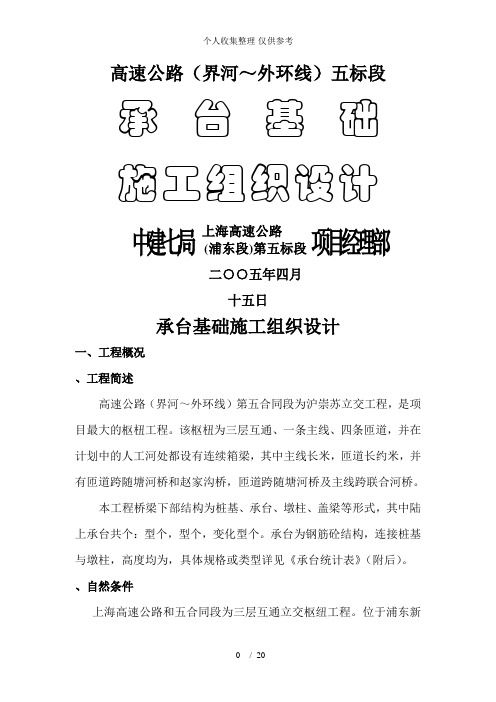

高速公路(界河~外环线)五标段承台基础施工组织设计二○○五年四月十五日 承台基础施工组织设计一、工程概况、工程简述高速公路(界河~外环线)第五合同段为沪崇苏立交工程,是项目最大的枢杻工程。
该枢杻为三层互通、一条主线、四条匝道,并在计划中的人工河处都设有连续箱梁,其中主线长米,匝道长约米,并有匝道跨随塘河桥和赵家沟桥,匝道跨随塘河桥及主线跨联合河桥。
本工程桥梁下部结构为桩基、承台、墩柱、盖梁等形式,其中陆上承台共个:型个,型个,变化型个。
承台为钢筋砼结构,连接桩基与墩柱,高度均为,具体规格或类型详见《承台统计表》(附后)。
、自然条件上海高速公路和五合同段为三层互通立交枢纽工程。
位于浦东新上海高速公路(浦东段)第五标段中建七局 项目经理部区曹路镇,桥址处基本为旱地,地势较平坦,一般地面标高在~左右,场区内有随塘河、赵家沟及若干小河通过,河底标高在~。
根据当地资料反映,常年雨季在六、七月份,最高气温在℃以内,在七、八月份,冬季处在月、元月、月,但零下温度极少,不影响砼工程施工。
、环境概况⑴自然环境:沿线苗甫、瓜果地、菜地、村庄布置。
⑵气候环境:沿海地区气候,雨季在六、七月份;最高气温在℃以内,在七、八月份;冬季处在十二、元月、二月份。
⑶地方环境:村镇等各部门协调力度较大,老百姓尚无阻挠,地方环境较好。
⑷交通环境:东川公路、林场路等穿过,多条小路维修后可通往施工现场,交通便利。
、工程特点⑴征地搬迁难度大,进展缓慢。
短时间不能提供大量工作面。
⑵不能连续作业,提供作业面不连续,间断、部分提供。
⑶工期紧、要求高。
、质量安全管理目标⑴质量管理目标:争创“优良工程”、“示范工程”、“精品工程”,争创市政工程金奖。
单位工程合格率,优良率以上。
⑵安全管理目标:事故负伤频率控制在,无重大伤亡事故,创建市级标准化工地和文明工地。
、编制依据⑴施工合同、设计图纸及说明。
⑵《公路桥涵施工技术规范》-。
⑶《地基基础设计规范》--。
承台、地梁施工组织设计

承台、地梁施工组织设计1、施工顺序土方开挖—→垫层施工(承台砖胎膜施工)—→承台、地梁钢筋绑筋—→支模—→浇筑砼—→土方回填2、土方开挖土方开挖是本工程的一项工程内容之一。
本工程地表土为杂填土,其下为淤泥质粘土。
本工程开挖将在冬季进行,雨水偏少,将给施工带来便利。
本工程土方开挖深度较浅,基础梁挖深为-1.55m 内,承台挖深为-2.3m 内,采用反铲挖掘机挖土人工修土。
(1)、施工准备:a、清理挖土区域内所有障碍物。
b、对轴线进行复核,并行引测到基坑外挖土后不容易受到破坏的位置。
c、施工照明,在夜间挖土过程中应保证充分的施工照明,灯架,每个灯架安装镝灯2000KW。
工作面上配置2-4 只活动碘钨灯。
d、及时办理有关交通、城建、市容、环保、夜间施工许可证等手续。
e、会同有关部门选择好弃土地点。
(2)、挖运土注意的问题:①、挖土时应注意对成桩的保护。
②、机械挖土时应注意挖土深度控制,预留30cm 厚人工挖,以免基底土体扰动。
③、土方开挖后应迅速浇筑基础垫层、砌筑承台砖胎模(如土方易坍塌,否则采用支设模板方法),以免土方坍塌。
④、搞好地面及地坑内的排水措施。
⑤、土方开挖期间,项目部的专职安全员应经常巡视,如有隐患,及时排除。
⑥、本工程所挖土方,就地堆放。
堆放时土方应尽量远离基坑边缘,以防塌方。
如现场基坑外无法满足堆土要求,则应将余土外运,车辆装土外运上路要保持土不会撒落地上及车容整洁。
轮胎不带泥,以满足城市文明卫生的规定。
3、承台、地梁施工垫层浇捣后将轴线、标高引测至垫层面,督促桩基施工单位会同有关单位编制桩位竣工图,及时报请桩基验收。
如桩顶标高未到设计要求高度,则按设计标高进行截桩,截桩时,应由专业人员采用切割机切割,严禁用大锤敲打和野蛮施工。
如桩顶标高超过设计要求高度,则应进行接桩,接桩时应先查阅压桩纪录,如桩基超送深度在1.5米以内,可直接采用人工开挖,将现场多余的半截断桩重新焊接;如超过1.5米范围,则应报请设计、监理等有关部门,商讨接桩方案,建议采用“涵管法”人工挖孔桩接桩。
工程基础承台施工方案范本
工程基础承台施工方案范本一、施工前准备1. 确认设计和图纸:在施工前,需要对基础承台的设计和施工图纸进行认真的审核和确认,确保无误。
同时,要与设计单位和施工单位进行沟通,明确施工要求和流程。
2. 制定施工计划:根据项目进度和施工要求,制定详细的施工计划,包括工期、施工流程、材料采购、人员安排等内容。
3. 确认施工材料和设备:根据设计要求和施工计划,确定所需的施工材料和设备,及时采购和准备。
4. 确保安全防护:在施工前,要做好安全防护措施的准备工作,包括施工现场的围挡、防护设施等。
5. 配备施工人员:根据施工计划,确定所需的施工人员和技术人员,确保施工队伍的配备齐全和技术水平。
6. 现场勘察和平整基础:在施工前,进行现场勘察,确定施工场地的地形、地质等情况,对施工场地进行平整和清理。
7. 确保施工用水和电力:在施工前,要确保施工场地有足够的用水和电力,以保障施工的顺利进行。
二、施工工艺和方法1. 承台基础施工:根据设计要求和施工图纸,采用适当的基础施工方法,如挖土、浇筑混凝土等,确保承台基础的牢固和稳固。
2. 承台支座制作:根据设计要求,制作承台支座,并进行合适的安装和固定,以保障承台的稳定和安全。
3. 基础施工质量控制:在施工过程中,严格按照设计要求进行施工,保证施工质量符合要求。
4. 施工现场管理:对施工现场进行严格的管理,确保施工场地的整洁和安全,避免发生安全事故。
5. 安全防护措施:在施工过程中,要做好安全防护工作,包括施工人员的防护和施工现场的安全措施。
6. 施工经验总结:在施工过程中,及时总结施工经验和问题,及时调整施工方案,确保施工的顺利进行。
三、施工质量控制1. 施工监理和验收:在施工过程中,要进行严格的施工监理和验收工作,确保施工质量符合设计要求。
2. 施工验收标准:根据设计要求,制定清晰的施工验收标准,对施工质量进行严格的把控和验收。
3. 施工过程管理:对施工过程进行全程的管理和跟踪,及时发现和解决施工中出现的质量问题。
承台桩基础施工方案
承台桩基础施工方案承台桩基础施工方案一、工程概况承台桩基础是一种常用的基础施工方案,适用于建筑物的基础支撑。
本方案针对某建筑项目的承台桩基础施工进行详细说明。
二、施工组织和管理1.建立施工组织和管理机构,确定项目负责人和相关施工人员。
2.编制详细的施工计划和施工流程图,并确保施工过程中的安全措施得以实施。
3.按照相关规定进行施工安全教育和培训,确保施工人员具备相应的技能和安全意识。
三、施工准备工作1.组织施工队伍进行现场勘察和测量,确定承台桩的位置、布置和孔径等参数。
2.按照设计要求准备施工材料,包括混凝土、钢筋、模板等。
3.清理施工现场,清除障碍物和杂物,确保施工条件符合要求。
四、施工工艺流程1.开挖基坑:按照设计要求开挖承台桩基础的基坑,确保基坑底部平整、无积水。
2.安装模板:根据设计要求,安装承台桩的模板,确保模板牢固和尺寸准确。
3.钢筋加工和安装:按照设计要求进行钢筋加工和安装,确保钢筋的位置、数量和构造满足承台桩的要求。
4.浇筑混凝土:准备好混凝土和搅拌设备,按照设计要求进行混凝土的浇筑,确保混凝土的质量和密实度。
5.养护和完工:混凝土浇筑完成后,按照相关要求进行养护,确保混凝土的强度和稳定性。
五、安全措施和质量控制1.设置警示标志和标识牌,提醒过往人员注意安全。
2.严格按照施工规范和设计要求进行施工,确保施工质量符合要求。
3.施工过程中加强安全监管,定期巡视和检查施工现场,及时发现和处理安全隐患和质量问题。
4.及时记录施工过程和施工质量,维护施工记录和档案。
六、环境保护措施1.施工现场周边进行封闭和围栏设置,防止施工噪音和扬尘对周边环境的影响。
2.混凝土浇筑过程中进行混凝土废弃物的分类处理和处置,做到资源化利用和无害化处理。
以上为承台桩基础施工方案的主要内容,针对具体项目的特点和要求,可根据实际情况进行适当的调整和改进。
在施工过程中,要严格执行相关规定,确保施工安全和施工质量,达到设计要求。
承台系梁施工组织设计.改
-- -目录一、编制依据2二、编制X围2三、编制原那么2四、工程概况3五、工期安排3六、施工方案及总体部署4七、施工准备4八、场地平整及根底开挖5九、混凝土加工6十、扩大根底、系梁、承台、施工方法7十一、雨季施工安排13十二、施工方案安排及工期保证措施13十三、质量保证体系14十四、确保工程质量的措施14十五、平安保证措施16十六、施工平安技术措施17十七、施工生产平安事故应急处理措施18十八、环境保护及文明施工措施19扩大根底、承台、桩系梁施工方案一、编制依据1、?36省道江拔线新昌段公路改建一期工程招标文件技术规X?。
2、?36省道江拔线新昌段公路改建一期工程1合同段施工图设计?。
3、国家、交通部、建立部、XX省现行设计、施工规X、验收标准及有关文件。
4、本单位对施工现场实地勘察、调查、测量资料。
5、本单位积累的成熟技术、科技成果、施工工艺方法及同类工程的施工经历。
6、36省道江拔线新昌段公路改建一期工程指挥部和总监办的相关要求及规定;结合合同总工期要求及我部施工组织总体部署。
二、编制X围36省道江拔线新昌段公路改建一期工程第一标段所有桥梁扩大根底、承台、系梁工程,等全部施工内容。
三、编制原那么1、优质高效的原那么加强领导,强化管理,优质高效。
根据我们在施工组织设计中明确的质量目标,同时采取一系列管理措施,施工中强化标准化管理,控制本钱,降低工程造价,确保创优规划和质量目标的实现。
2、确保工期的原那么根据招标文件及指挥部对本合同段的工期要求,编制科学的、合理的、周密的施工方案,合理安排工程进度,搞好工序衔接,实施进度监控,确保实现工期目标,满足指挥部要求。
3、科学配置的原那么根据本合同段的承台及地系梁工程量及各项管理目标的要求,在施工组织中实行科学配置,选派有施工经历的各类工程技术人员和管理人员,选配专业化施工队伍,投入高效先进的施工设备,确保流动资金的周转使用,并做到专款专用。
选用优质材料,确保人、财、物、设备等施工要素的科学合理配置。
承台基础梁施工组织设计
基础梁、承台施工方案一、工程概况1、工程概述XXXXXXX位于重庆市xxxxxxxxxxxxxxx。
属于丁类多层厂房,建筑层数为5层,建筑高度22米,主要结构类型为钢筋混凝土框架结构。
本高程±0.000标高相当与黄海高程217.8m。
总建筑面积为:191857.22平米。
2、设计概述⑴、本工程桩基础设计为机械成孔灌注桩,基础地梁型号为:250×600;250×650;250×700;250×750;地框支梁为:600×800;700×800;承台型号为:1100×1100×800;1450×1300×800。
⑵、基础混凝土:桩基C35,地框支梁为C35,地梁为C30,承台为C35,垫层为C15。
⑶、承台、基础梁钢筋种类采用HPB300;HRB400;HRB400E(地框支梁)。
二、编制依据本方案依据以下几项编制:1.XXXXXXXXXXXXXXXXXX地勘资料、设计施工图。
2.国家及地方标准规范:《建筑工程施工质量统一验收标准》GB50300-2013;《建筑地基基础工程施工质量验收规范》GB50202-2013;《混凝土结构工程施工质量验收规范》GB50204-2015;《混凝土结构施工图平面整体标示方法制图规则和构造详图》图集11G101-1~3;3.现场勘察的实际情况;三、施工部署1.总体部署基础梁、承台施工在桩基检测期间进行施工准备工作,待桩检完成后,承台、基础梁开始施工。
主要施工流程如下:土方开挖桩偏位复核截桩头垫层施工桩心钢筋及砼承台基础梁钢筋、模板及砼回填碾压150厚C20混凝土地坪垫层2.进度控制根据施工组织设计中总进度计划的要求,承台及基础梁根据主体施工缝划分为四个施工段(两侧边坡部分除外)的施工工期为 30 天。
3.机械配置基础梁、承台开挖及主要施工机械配置详见下表:序号机械名称型号数量备注1 挖掘机PC120 2台2 自卸车20方1辆3 打夯机HW60A 4台4 断钢机GD40 8台5 弯曲机GW-40 8台6 调直机BC-3 4台7 套丝机GHG32 4台8 电焊机BX3-315 2台9 天泵1台10 柴油泵1台11 振捣棒HZ-50 10根12 平板振动器PZ-50 2台地坪垫层13 圆盘锯MB106 4台14 潜水泵QY84-40 4台15 空压机2台4.劳动力安排序号工种人数备注1 杂工30 人工清土2 木工603 钢筋工804 混凝土工205 电焊工 2 防雷连接四、施工工艺流程1.施工准备工作⑴、按流水段划分的机械成孔灌注桩混凝土浇筑完毕,超声波检测及钻芯取样合格;⑵、现场临时道路通畅;⑶、材料机具及劳动力准备,厂家供应商准备;⑷、熟悉图纸,尤其对特殊部位处理。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
A30高速公路(界河~外环线)五标段承台基础 施工组织设计二○○五年四月十五日上海A30高速公路 (浦东段)第五标段中建七局项目经理部承台基础施工组织设计一、工程概况1、工程简述A30高速公路(界河~外环线)第五合同段为沪崇苏立交工程,是A30项目最大的枢杻工程。
该枢杻为三层互通、一条主线、四条匝道,并在计划中的人工河处都设有连续箱梁,其中主线长632米,匝道长约1600米,并有A匝道跨随塘河桥和赵家沟桥,B匝道跨随塘河桥及主线跨联合河桥。
本工程桥梁下部结构为桩基、承台、墩柱、盖梁等形式,其中陆上承台共107个:A型47个,B型34个,变化型26个。
承台为钢筋砼结构,连接桩基与墩柱,高度均为2m,具体规格或类型详见《承台统计表》(附后)。
2、自然条件上海A30高速公路和五合同段为三层互通立交枢纽工程。
位于浦东新区曹路镇,桥址处基本为旱地,地势较平坦,一般地面标高在3.60~6.30左右,场区内有随塘河、赵家沟及若干小河通过,河底标高在1.86~0.76m。
根据当地资料反映,常年雨季在六、七月份,最高气温在40℃以内,在七、八月份,冬季处在12月、元月、2月,但零下温度极少,不影响砼工程施工。
3、环境概况⑴自然环境:沿线苗甫、瓜果地、菜地、村庄布置。
⑵气候环境:沿海地区气候,雨季在六、七月份;最高气温在40℃以内,在七、八月份;冬季处在十二、元月、二月份。
⑶地方环境:村镇等各部门协调力度较大,老百姓尚无阻挠,地方环境较好。
⑷交通环境:东川公路、林场路等穿过,多条小路维修后可通往施工现场,交通便利。
4、工程特点⑴征地搬迁难度大,进展缓慢。
短时间不能提供大量工作面。
⑵不能连续作业,提供作业面不连续,间断、部分提供。
⑶工期紧、要求高。
5、质量安全管理目标⑴质量管理目标:争创“优良工程”、“示范工程”、“精品工程”,争创市政工程金奖。
单位工程合格率100%,优良率85%以上。
⑵安全管理目标:事故负伤频率控制在1%,无重大伤亡事故,创建市级标准化工地和文明工地。
6、编制依据⑴施工合同、设计图纸及说明。
⑵《公路桥涵施工技术规范》JTJ041-2000。
⑶《地基基础设计规范》DGJ08-11-1999。
⑷《公路工程质量检验评定标准》JTJ071-98。
⑸《上海市公路工程质量检验评定标准》SZ-15-2001。
⑹《市政桥梁工程施工及验收规程》DBJ08-228-97。
7、参建单位施工单位:中国建筑第七工程局监理单位:上海市市政工程管理咨询有限公司代建单位:上海市浦东工程建设管理有限公司建设单位:上海市东环高速公路发展有限公司二、施工方案1、施工组织承台工程由桥梁工区负责施工,桥梁工区下设两个专业施工队。
(1)桥梁工区一队:负责施工主线大跨径箱梁以西(往大桩号)和C匝道所有桥梁承台工程施工。
(2)桥梁工区二队:负责施工主线大跨径箱梁以东(往小桩号)和B、D匝道所有桥梁承台工程施工。
2、机械配备施工机具一览表3、劳动力计划(1)管理人员项目经理:项目总工:项目副经理:桥工区长:工程科长:质安科长:安全员:质检员:材料员:结构工程师:协调中心:施工队长:(2)施工人员钢筋工20人,木工20人,砼工10人,电工2人,电焊工8人,架工20人,机修工2人,普工60人。
4、材料供应储备(1)砼采用经四方考察认可的晶阳砼搅拌站提供的商品砼。
(2)钢筋采用甲(业主)供的上海宝钢集团钢材,现已大量储存于材料堆放场并复试合格。
(3)模板、方木已供应到现场。
5、进度计划安排在项目部总体进度计划安排下,结合征地拆迁以及桩基施工情况,合理安排承台施工工期。
计划施工时间为2005年5月20日~2005年8月20日,具体以征地后桩基施工后而定。
目前仅主线700m范围具备施工条件,初步计划以大箱梁ph16墩为界,ph16~ph21墩承台由一队施工,施工顺序为ph20、ph21、ph19、ph18、ph17、ph16;ph02~ph15墩承台由二队施工,施工顺序为ph05至ph15再ph04至ph02墩承台。
6、承台施工总平面布置图(见附图)拟施工承台、水电线路安排、钢筋笼制作场地、材料堆放场、仓库、临时生产生活设施等。
7、承台施工进出场路线图(见附图)(主要设备停机位置、进出路线)8、承台位置示意图及总体施工流程安排三、施工方法1、施工流程承台施工准备测量放样基坑开挖钢筋加工安装模板安装砼浇筑砼养生基坑回填2、承台施工前准备钻孔灌注桩和管桩施工并检测合格后,钻孔灌注桩要破除桩头,管桩做好桩接头和砼填芯工作,为承台施工做好准备。
3、测量放样在基坑开挖前,先在地面上标出墩、台中心及其纵横轴线,并在纵横中心线分别打出护桩。
根据轴线及基坑的长度和宽度并结合基坑坑壁坡度放出基坑的边线。
4、基坑开挖(1)基坑施工深度超过了2米,对坑过作业构成了危险,按照高处作业和临边作业的规定,搭设临边防护设施。
(2)承台基坑开挖深度约在2-6m工,采用原状土放坡,深度小于3m时,采用一次性放坡,基坑坑壁坡度按1:0.5;深度大于3m时,采用分级放坡,基坑坑壁坡度按1:0.5(上)、1:0.7(下),在中间位置加设1.0m宽平台。
放坡时根据土的类别进行稳定计算确定安全系数,放坡时必须保证边坡的稳定。
基坑护壁形式如下图:单坡度坑壁示意图变坡度坑壁示意图基坑采用机械开挖,开挖至距设计标高20cm后,在基础施工前人工突击挖除,迅速检验,机械开挖时,派专人负责标高控制工作,严禁开挖深度超过图纸设计标高而扰动地基,严禁开挖时影响桩基。
基坑开挖的土方积中堆放,待路基填筑时,运至路基范围使用。
(3)排水措施因地下水位较高,排水处理不好会影响基坑施工。
基坑开挖前先做好地面排水,在基坑顶缘四周向外设排水坡,在适当距离设截水沟,防止水沟渗水,影响坑壁稳定。
开挖深度小于3m时,可采用明排水。
沿槽底挖出两道水沟,设置一集水井,用抽水设备将水抽出。
开挖深度大于3m时,采用井点降水,在基坑外设置降水管,管壁有孔并有过滤网,防止在抽水过程中将土粒带走,保持土体结构不被破坏。
由于地下水位较高,故在基坑开挖时要采取抽水降低水位。
基坑内挖设排水明沟,并在基坑四周适当的位置设800×800×600集水井,由小型潜水泵抽排。
河沟内的基坑,在其上口四周用基坑开挖出的土方筑成围堰,围堰宽100cm,高度大于100cm,以防季节性雨水冲入基坑内。
其它基坑四周用开挖出的土石方围成宽50cm、高20cm 的围堰,以防雨水流进基坑内。
(4)基坑基底宽度比设计平面尺寸各边增宽100cm。
5、钢筋加工和安装1)钢筋工程钢筋进场出厂质量合格证齐全,进场后的钢筋按规范规定进行抽样试验,试验合格后再加工使用。
(1)钢筋加工钢筋加工前对于局部弯曲钢筋进行调直处理,钢筋下料严格按照设计要求和规范规定,对同批同类尺寸的钢筋进行第一根加工试验,经检验合格后再批量加工。
钢筋加工时,根据图纸中的钢筋号、直径、级别、长度和数量加工,长短搭配,尽量减少接头,以节约钢材。
(2)钢筋接头本基础钢筋接头钢筋的接头采用焊接,焊接采用闪光对焊和电弧搭接焊或帮条焊,采用双面搭接焊时焊缝长度5d,焊接前进行试焊,试验合格后正式施焊。
电焊条采用结506焊条,受力钢筋焊接接头设置在内力较小处,并错开布置,两接头间距不小于1.3倍搭接长度,配置在同一截面内受拉钢筋接头,其截面不得超过配筋总面积的50%。
焊接条件时可绑扎接头,但必须得到监理工程师批准。
钢2)钢筋绑扎钢筋按图纸所示的位置准确地安装,钢筋的所有交叉点均要绑扎,钢筋交叉点不得焊接,钢筋绑扎好后根据图纸设计的保护层厚度用预制好的垫块垫好钢筋。
钢筋绑扎好后,如实填写质量检验表,并经监理工程师检查批准后才能浇筑砼。
3)质量标准:(1)受力钢筋长度:+5mm、-10mm;(2)受力钢筋间距:±20mm;(3)保护层厚度:±10mm。
6、模板工程(1)模板采用定型组合钢模板或竹角板,规格为≥1M×2M=2M2,对特殊部位需用少量木模板填补,模板支撑采用Φ48钢管或木方,可采用增宽增多臂方或采用槽钢焊接加固等措施来增强刚度和强度。
(2)模板中所有的接缝都按一致的形式位于水平或垂直平面上,要求平整度最大值不超过2mm,无错台现象,接缝要求严密,无间隙。
在拼装模板时,所有紧贴的接缝内都用止浆垫或双面胶(或刮上玻璃胶后,用砂纸打光),使接缝密闭无光不漏浆。
模板安装前要涂刷脱模剂(脱模剂采用清机油或色拉油)。
(3)模板安装完毕后,对其平面位置、顶部标高节点联络及纵横面稳定性进行检查,未经监理工程师的签认,不得浇筑砼。
7、砼浇筑(1)承砼标号C30,砼采用晶阳砼拌和站提供的商品砼,严格控制砼坍落度。
浇筑砼前,全部模板和钢筋应清刷干净,检查模板、支架、钢筋和预埋件的正确性,经监理工程师验收后浇筑砼。
(2)砼用搅拌运输车运至浇筑现场,增设多个砼流槽便于砼浇筑且保证砼不得离析。
(3)浇注砼时先在墩台底垫一层高标号砂浆垫层,然后水平分层浇筑,每层不超过30cm厚,用插入式振捣器振捣,高度超过3米时设串筒。
(4)承台均较宽较高,属大体积砼,需采取大体积砼施工措施。
浇筑时,在整个平面范围水平分层浇筑,每层浇筑厚度30cm左右,200cm台阶分七层浇筑,次层砼在前层砼初凝前浇筑。
为了减少水化热。
(5)振捣由专人负责,严格掌握振捣时间和间距,避免过振或漏振。
砼沿浇筑方向斜向振捣,振捣棒的水平倾角为60度左右,棒头朝前进方向,棒间距为50cm左右。
为防止漏振,振捣时间以砼表面翻浆冒泡为止。
(6)使用插入式振动器快插慢拔。
插点要均匀排列,逐点移动,按顺序进行,不得遗漏,做到均匀振实。
移动间距不大于振动棒作用半径的1.5倍(一般为300~400mm)。
振捣上一层时插入下层混凝土面50mm,以消除两层间的接缝。
平板振动器的移动间距应能保证振动器的平板覆盖已振实部分边缘。
(7)浇筑混凝土连续进行。
如必须间歇其间歇时间尽量缩短,并在前层混凝土初凝之前,将次层混凝土浇筑完毕。
间歇的最长时间应按所用水泥品种及混凝土初凝条件确定一般超过2小时应按施工缝处理。
(8)混凝土的浇筑在一次作业中连续进行,混凝土浇筑的温度,不得低于+5℃,也不得高于+32℃。
8、承台砼养生承台砼施工基本处于春夏季节。
在砼初凝后即洒水养生,为防止...收缩裂缝,在构造..............................物顶部覆盖白色土工布等不脱色的保水材料进行覆盖养生...。
等砼强度达到80%时即拆除模板,拆除模板时注意不碰坏砼。
模板拆除后立即用土工布从上到下严密包裹,采用洒水养生同阳光自然养生相结合的办法养护砼7天。
掺用缓凝型外加剂或有抗渗要求的混凝土不得少于14天。
专人不间断进行浇水,每日浇水次数能保持混凝土处于足够的润湿状态。
