GGD产品描述
GGD柜技术描述
a.盘、柜的固定及接地应可靠，漆层应完好、清洁、整洁。
b.盘、柜内所接仪表、电器元件应完好，安装位置正确，固定牢固。
c.所有二次回路接线准确，连接可靠，标志齐全清晰，绝缘符合要求。
验收时应提交的文件资料：
制造厂商提供的产品说明书、调试大纲、实验方法、实验记录、合格证书及安装图纸等技术文件。提供合同提供的备品、备件清单。
7.4试运行：设备运行应在买方工程师的监督下按规定进行模拟。内容包括：
a.准备好有关设备试运行的一切技术资料。
b.试运转中检测所有数据。
c.运行和检测这全保护装置。
d.设备的电控程序及接线按要求进行测试、调整好。
e.试运行前提供所有试运转程序，记录表格及要求，并参加试运转工作。
f.工程安装、调试工作完成后，试运行工作时间为期1个月。
4.8柜体的防护等级为IP30，用户也可根据使用的要求在IP20-IP40之间选择。
5投标资料
5.1威海华通开关设备有限公司投标时提供如下技术资料
a.电气设备及附属部件的电气参数和技术要求
b.电气设备外形及安装图
c.技术说明书
d.设计标准
e.所提供设备的产品质量保证书
f.生产许可证及相关文件
5.2中标后陆续提供人的技术资料
4.5装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装件与构架间用滚花螺钉边接，整柜构成完整的接地保护回路。
4.6柜体面漆选用聚脂桔形烘漆。附着力强，质感好。整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。
4.7柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
4.3 G方法设计柜体外形和各部分的分割尺寸，使整体美观大方、面目一新。
低压开关柜--GGD
• GGD型低压开关柜符合IEC60439《低压成套开关设备和控制设备》， GB7251.1-1997《低压成套开关设备和控制设备第一部分：型式试验 和部分型式试验成套设备》等标准。
GGD低压固定式开关柜
• 电气条件
额定电压 主回路 380V 输助回路 220V 额定绝缘电压 660V 额定频率：50HZ 相数 3相 5线 配电系统接地形式：TN－S系统 额定短路开断电流 ：30kV 1s 额定贬值耐受电流 ：63kV 0.1s
GGD低压固定式开关柜
• 结构特点 1．GGD型低压开关柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，构架 零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。 通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。可以使工厂实现预生产。既 缩短了生产制造周期，也提高了工作效率。 2．GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热孔， 当柜体内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使 密封的柜体自下而上形成一个自然通风道，达到散热的目的。 3．GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外型和各部分的 分割尺寸，使整柜美观大方、面目一新。 4．柜门用转轴式活动铰链与框架相连，安装、拆卸方便。门的拆边处均嵌有一根山型橡塑条， 关门时门与框架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。 5．装有电器元件的仪表门用多股软铜线与框架相连。柜内的安装件与框架间用滚花螺钉连接， 整柜构成完整的接地保护电路。 6．柜体表面采用喷塑工艺。附着力强，质感好。整柜呈月亚光色调，避免了眩目效应，给值班 人员创造了较舒适的视觉环境。 7．柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起 吊和转运。 8．柜体的防护等级为IP30，用户也可根据使用环境的需求在IP20-IP40之间选择。
通用型-GGD产品描述
通用型-GGD产品描述1、用途GGD系列低压开关柜用于三相交流50~60HZ，电压660V以下，额定电流至2500A的电力系统的配电系统。
该产品具有分断能力高，热稳定性好，电器方案灵活，组合方便，系列性，实用性强，结构新颖，防护等级高等特点，GGD 型交流低压配电柜符合GB7251《低压成套开关设备》等标准。
该产品在上海地区各项工程项目中被广泛使用2．规范与标准IEC529 外壳防护等级的分类IEC446 用颜色鉴别绝缘导线和裸导线IEC 664/80 在低压系统内的绝缘配合包括电气设备的电气间隙IEC71 绝缘配合IEC439 低压开关设备和控制设备成套装置GBT251-87 低压成套开关设备ZBK36001-89 低压抽出式成套开关设备GBP466-88 低压成套开关设备基本试验方法GB997-81 电气结构安装形式GB49421-85 电气设备保护等级3、使用条件周围空气温度：不高于+40℃，不低于-5℃24H平均温度：不高于+35℃海拔高度：不得超过2000M周围空气相对湿度：+40℃不得超过50%4、电气性能额定电压：400V额定电流：2500A主母线：额定电流大于2500A时采用双铜排母线。
上海电力公司招标项目2500A，采用TMY-2X10X100铜母排。
5、柜内其它元器件柜内元件、导线、导线颜色、插接件、走线槽等均符合国家或行业的有关标准。
接线端子适合连接硬、软铜导线，并保证维持适合于电器元件和电路的额定电流、短路电流强度所需要的接触压力。
控制柜面板配置的测量表计，满负荷时测量值在量程的2/3左右。
指针式仪表误差不大于1.0%，出线电流表满足设备启动时的过电流要求。
6、结构特点柜体采用通用柜的形式，原构架用8MF冷弯型钢局部焊接组装而成，现改为C型材，C型型材是以厚度为2mm，25mm为模数安装孔的钢板弯制而成，装配精度高。
框架结构连接使用了自攻螺钉，所有框架零件均为免维修型。
考虑到柜体运行中的散热问题，在柜体上下两端均有不同数量的散热孔。
GGD使用说明书产品选型手册
3
GGD 型交流低压配电柜 九 外形及安装示意图
湖北飞友电气有限公司
Hubei FEIYOU Electric Co.,Ltd.
图一 外形示意图
图二 安装示意图
产品代号
A
B
C
D
TGGD 06
600 600 450 556
TGGD 06A 600 800 450 756
TGGD 08
800 600 650 556
GGD型交流低压配电柜符合IEC439 低压成套开关设备和控制设备 GB7251 低压成套开关设 备和控制设备 等标准
二 产品型号及含义
GGD
辅助电路方案代号
主电路方案代号
1 设计序号 2
分断能力为 15kA 分断能力为 30kA
3 电力用柜
分断能力为 50kA
电器元件固定安装 固定接线
交流低压配电柜
三 使用条件
3.1 周围空气温度不高于+40 不低于－5 24h内的平均温度不得高于+35 3.2 户内安装使用 使用地点的海拔高度不得超过2000m 3.3 周围空气相对湿度在最高温度为+40 时不超过50 在较低温度时允许有较大的相对湿度 例 如+20 时为90% 应考虑到由于温度的变化可能会偶然产生凝露的影响 3.4 污染等级3 3.5 设备安装时与垂直面的倾斜度不超过 5 3.6 设备应安装在无剧烈震动和冲击的地方 以及不足使电器元件受到腐蚀的场所 3.7 用户有特殊要求时可与制造厂协商解决
GGD3型 27个方案 68个规格 主电路方案是征求了广大设计 使用部门的意见选编的 增加了发电厂需要的方案 额定电流增
加至3150A 适合2000kVA及以下的配电变压器选用
ggd交流低压固定式开关柜

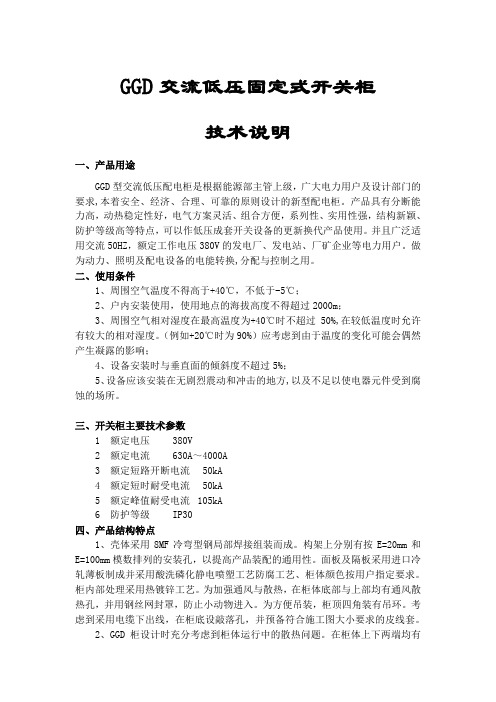

GGD交流低压固定式开关柜技术说明一、产品用途GGD型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖、防护等级高等特点，可以作低压成套开关设备的更新换代产品使用。
并且广泛适用交流50HZ，额定工作电压380V的发电厂、发电站、厂矿企业等电力用户。
做为动力、照明及配电设备的电能转换,分配与控制之用。
二、使用条件1、周围空气温度不得高于+40℃，不低于-5℃；2、户内安装使用，使用地点的海拔高度不得超过2000m；3、周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度。
（例如+20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响；4、设备安装时与垂直面的倾斜度不超过5%；5、设备应该安装在无剧烈震动和冲击的地方,以及不足以使电器元件受到腐蚀的场所。
三、开关柜主要技术参数1 额定电压 380V2 额定电流 630A～4000A3 额定短路开断电流 50kA4 额定短时耐受电流 50kA5 额定峰值耐受电流105kA6 防护等级 IP30四、产品结构特点1、壳体采用8MF冷弯型钢局部焊接组装而成。
构架上分别有按E=20mm和E=100mm模数排列的安装孔，以提高产品装配的通用性。
面板及隔板采用进口冷轧薄板制成并采用酸洗磷化静电喷塑工艺防腐工艺、柜体颜色按用户指定要求。
柜内部处理采用热镀锌工艺。
为加强通风与散热，在柜体底部与上部均有通风散热孔，并用钢丝网封罩，防止小动物进入。
为方便吊装，柜顶四角装有吊环。
考虑到采用电缆下出线，在柜底设敲落孔，并预备符合施工图大小要求的皮线套。
2、GGD柜设计时充分考虑到柜体运行中的散热问题。
在柜体上下两端均有不同的数量的散热槽孔，当柜内电器元件发热后,热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
GGD、-GCK、GCS、MNS低压开关柜型号及特点资料
GGD、-GCK、GCS、MNS低压开关柜型号及特点资料低压开关柜目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及特点，供大家参考：一.型号GGD GCK GCS MNSH召①GGD系列:用途GG理交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GG理交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
产品型号及含义G D 口□ 口I_助电路方富代莺--------- 主电苗寿需代号一L-一—44斤旨M 再15KA设计序号一2…“分析能力30KA——3--一分折问幼沖50KA电丈I用柜电器元件固定安密固定檳龜I 口口□口结构特点■ GG［型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。
■ GGD巨充分考虑散热问题。
在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
■ GGD巨按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
■柜体的防护等级为IP30，用户也可根据环境的要求在IP20 —IP40之间选择。
②GCK系列产品型号及含义C K — L (A ? —口口一□口(4) >1 ftriL^L(3)功能特征I 耳设计序巧-GCKG 是封闭式开关柜 C 是抽出式 K 是控制中心GCK 低压抽出式开关柜（以下简称开关柜）由动力配电中心（PC ）柜和电动机控制中心（MCC ）两部分组成。
GGD产品描述资料
（第1个字母表示：主进线电路的电气连接类型第2个字母表示：主出线电路的电气连接类型第3个字母
表示辅助电路的电气连接类型。注：F-固定连接、D-可分离式连接、W-可抽出式连接。）
样机外形尺寸：
进线柜：柜高2200mm柜宽800mm柜深1000mm
1
断路器
框架断路器
IZM系列
金钟默勒电器(苏州)有限公司
TW30系列
天津市百利电气有限公司
BMW50系列
北京明日电器设备有限公司
BJMW8系列
北京金钟默勒电器有限公司
DW、MA、ME系列
贵州长征电器股份有限公司
TIW1系列
TCL国际电工(无锡)有限公司
TLW1系列
罗格朗低压电器（无锡）有限公司
BW1系列
注册商标：
本企业在此郑重声明：上述申证产品所使用的型号和商标保证严格遵守国家有关法律法规和政府部门的有关规定。如有乱用、冒用其他企业产品的型号和商标导致侵权行为，本企业将对其后果承担全部法律责任。
本企业对提供所有与认证有关资料的真实性负责。如果本企业获证的产品有所变更，将及时提交产品变更报告，否则由此引起任何事情本企业将承担全部责任。
壳体材料及板材厚度：壳体门由2.0mm厚和履板由1.5mm厚钢板制成，用螺栓、铰链轴组装等紧固在柜架型钢上；
柜架装配结构及安装模数：框架采用8MF型冷弯型钢，在型钢的两侧面分别有模数为20mm和100mm的ф9.2的安装孔，为局部焊接式组装结构。
进线方式：受电柜柜下进线。
水平母线安装位置：水平母线用组合式母线夹安装在柜顶部采用直立式排列方式，
RMM系列
上海电器股份有限公司人民电器厂
GGD低压配电柜介绍
GGD低压配电柜介绍GGD低压配电柜是一种用于低压配电系统中的配电设备。
它广泛应用于发电厂、工矿企业、高层建筑、商场、机场等场所的配电系统中，其主要作用是将电力来源（例如发电机、变压器等）的电能传递到各种电气设备中，并且起着过载、短路保护、电流转换等功能。
1. GGD低压配电柜的基本结构GGD低压配电柜由机台、导电件、断路器、仪表、控制装置、配电器等组成。
该配电柜采用了全封闭结构，为了减少人员误操作，电器部分和非电器部分均要在单独的隔离间或隔离板内，整个配电柜的防护等级达到了IP40级以上。
同时，GGD低压配电柜的机台部分采用了模块化设计，因此可以用拼凑的方式进行组装。
2. GGD低压配电柜的优点GGD低压配电柜具有以下优点：2.1 安全可靠该配电柜采用的是全封闭结构，并且电器部分和非电器部分分别设置在不同的隔离间或隔离板内，保证了该配电柜的安全性。
此外，该配电柜的静、动稳定性以及过载、短路、欠压等保护功能，在保证安全的同时，也可以延长各设备的使用寿命。
2.2 灵活性强GGD低压配电柜的机台部分采用的是模块化设计，因此可以用拼凑的方式进行组装，从而满足不同电气负荷间的匹配需求。
此外，该配电柜的排列方式也非常灵活，可以根据现场条件进行改变。
2.3 维护方便GGD低压配电柜的仪表部分采用了先进的数字仪表，可以实时监测负载电流、电压、功率因数以及其他参数，使得及时发现和处理设备故障变得更加容易。
3. GGD低压配电柜的用途GGD低压配电柜主要用于以下场合：3.1 发电厂在发电厂中，GGD低压配电柜主要用于将发电机输出的电能传递给高低压变压器、发电机冷却系统、始动器、紧急供电等电气设备中。
3.2 工矿企业在工矿企业中，GGD低压配电柜除了能将电源输出到生产设备之外，还可以用作后备式供电系统。
3.3 商场在商场中，GGD低压配电柜主要用于给灯光、空调以及电梯等设备供电。
4. 配电柜的维护GGD低压配电柜的日常维护非常重要，主要包括以下内容：4.1 定期检查定期检查各设备的接线是否紧密、接触是否好，以及仪表的指针是否显示正常等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
d）本单元系列主进线开关类型：（ATSE描述级别）
e）本单元系列开关柜结构与送试样品相同.
f）主母线截面根据进线电流按下表选取：
电流等级（A）
3150
2500
2000
1600
1250
1000
母排规格(mm) TMY
2[120×10]
CM1、CM2、CM3系列
常熟开关制造有限公司
DZ20、HSM系列
杭州之江开关股份有限公司
TM30、DZ20、TM31系列
DMC
ZMJ-2[120×10]
3
绝缘母线框
DMC
LMJ-120×10
3.4送样样机结构特点：
样机结构特点描述：应包括样机主要组成部件，样机壳体材料及板材厚度，样机柜架装配结构及安装模数，样机进线方式，水平母线安装位置，辅助电路绝缘导线布线方式等。
主要组成部件：柜体框架、前后门、侧板、安装粱、电器元件、导线、铜排、绝缘支撑件等组成，各仪表门上装有电流表、按钮和指示灯。
TGW45、DW17、DW16、OYW1系列
浙江天正电气股份有限公司
YCW系列
长城电器集团有限公司
WCW1（WCW8）系列
ARW1系列
北京安博瑞尼电气技术有限公司
（浙江西屋电气股份有限公司）
DW系列
上海人民企业(集团)有限公司
产品描述
6.安全件一览表:
序号
元/部件名称
元/部件材料名称
型号规格/牌号
制造商(生产厂)
1000/515
1000/515
1000/515
1000/515
1000/515
1000/515
柜体尺寸
高(mm)
2200
宽(mm)
1200、1000、800
深(mm)
1000、800、600
g）配电母线截面根据进线电流按下表选取：
电流等级（A）
配电母线规格（mm）
垂直母线绝缘支撑件之间的最大距离（mm）
N母线、PE母线安装位置：N母线安装在柜底部，采用零线夹固定；PE母线安装在柜底部，用螺栓直接固定在柜架上。
样机进线方式：上进线□下进线（其它）□
辅助电路绝缘导线布线方式：用绕线管将绝缘导线结束□扎带固定行线槽固定□
样机操作方式：手动电动
样机安装方式：固定安装悬挂式安装□嵌入式安装□
样机壳体材料的厚度：2.0mm（注：当样机壳体材料有几种厚度时应分别描述）
3.到期换证
变更前：变更后：
6.安全件一览表:
序号
元/部件名称
元/部件材料名称
型号规格/牌号
制造商(生产厂)
1
断路器
框架断路器
NA1 In=4000AIcu=100KA
浙江正泰电器股份有限公司
RMW系列
上海电器股份有限公司人民电器厂
NA1、NA2，DW17、DW16系列
浙江正泰电器股份有限公司
CW1、CW2系列
申证企业负责人（签名）：
日期：年月日
（企业盖章）
产品描述
1.产品构成的描述及结构特点（结构概要说明）：
1)产品型号及名称GGD3交流低压配电柜
2)提供图纸及编号：
样品装配图号GGD3-00-02
样品主电路图号GGD3-00-01
（多柜按拼柜提供图纸，图纸上需注明：电器元件型号规格、成套设备额定电流InA、额定短时耐受电流Icw、每条电路的额定电流Inc、、每条电路的额定限制短路电流Icc、母线材质及规格）
SRMM、DZ20系列
上海人民企业(集团)有限公司
NSX、NSE、CVS、NSC、NSD、EZD系列
施耐德(北京)中低压电器有限公司
Compact NS系列
上海施耐德配电电器有限公司
GV2-M,GV2-RS,GV2-LS系列
上海施耐德工业控制有限公司
S5H、S、T(N)系列
ABB新会低压开关有限公司
申请CCC强制认证产品描述
（低压电器类）
申请编号：
委托人：
生产者：
生产企业：
工厂编号（如有）：
产品名称：
交流低压配电柜
型号规格：
GGD3主母线:In=3150A、2500A～1000A,Icw=50kA;
Ue=380V, Ui=660V;50Hz;IP30
委托人（印章）
企业自我声明
企业名称：
申证产品名称、型号：交流低压配电柜GGD3
3.2型号解释：
GGD3
交流低压配电柜
产品描述
4.特殊结构说明（如有需要）：
无
5.产品认证情况:
原证书编号；原测试报告编号：
此次申请为产品变更，变更内容：
1.标准换版：变更前：变更后：
2.在证书上减少同种产品其它型号
变更前：主母线:In=3150A～1000A,
变更后：主母线:In=3150A、2500～1000A,
馈电柜：柜高2200mm柜宽1000mm柜深1000mm
保护接地措施：有主接地点和接地标志，柜体底部设有PE排。门用铜编织线与框架连接, PE排与底座框架主接地点连接，柜内导电部件用花垫及螺栓与柜体框架连接。
主接地螺钉：M12
防腐蚀措施：黑色金属连接件、隔板、安装框架镀锌，外壳覆板表面静电喷涂，母线镀锡。
壳体材料及板材厚度：壳体门由2.0mm厚和履板由1.5mm厚钢板制成，用螺栓、铰链轴组装等紧固在柜架型钢上；
柜架装配结构及安装模数：框架采用8MF型冷弯型钢，在型钢的两侧面分别有模数为20mm和100mm的ф9.2的安装孔，为局部焊接式组装结构。
进线方式：受电柜柜下进线。
水平母线安装位置：水平母线用组合式母线夹安装在柜顶部采用直立式排列方式，
常熟开关制造有限公司
DW16、RDW17系列
人民电器集团有限公司
3WL，3RV，3WT8系列
苏州西门子电器有限公司
GW1，GW2，GW3系列
北京人民电器有限公司
CSKW1系列
MT系列
上海施耐德配电电器有限公司
E3、E2、E1系列
厦门ABB低压电器设备有限公司
HSW1，XHTW系列
杭州之江开关股份有限公司
外壳防护等级：IP30
触电保护类别：Ⅰ类Ⅱ类□ Ⅲ类□
额定分散系数：进线柜额定分散系数:1；馈电柜额定分散系数：1；控制柜额定分散系数:/
产品描述
3.系列的描述和型号的解释：
3.1产品系列描述：
a）本单元系列成套设备额定电流等级有：3150A、2500A、2000A、1600A、1000A
b）本单元系列主母线额定短时耐受电流和额定峰值耐受电流为：50kA；105kA
2
隔离开关
HD13-2000/30BXIn=2000A
1
浙江正泰电器股份有限公司
2003010302066698
3
隔离开关
HD13-1500/30BXIn=1500A
1
浙江正泰电器股份有限公司
2002010305023401
4
塑壳式断路器
NM1-800R/3300In=800A
Icu=100KA Ics=50KA
TMY№2：120×10
80×8
3
母线（N PE)
电工用铜
TMY[120×10]、[100×10]
4
绝缘导线
BVR
BVR-[1.5、2.5]mm2、
产品描述(送试样品)
3.3绝缘支撑件及有关连接件（材料名称、型号规格、生产厂）
序号
元件名称
材料名称
型号规格
制造商（生产厂）
1
母线夹板
环氧玻璃布板
/
2ห้องสมุดไป่ตู้
绝缘母线框
RMM系列
上海电器股份有限公司人民电器厂
S2B/N/S、S1N/BE、S3N/H/L、Tmax、T1B、T1C、S2X、Sim、SACE系类
ABB新会低压开关有限公司
NM、DZ、Record MC系列
浙江正泰电器股份有限公司
DZX10D、DZ20、CDM系列
德力西电气有限公司
TGM、DZ20系列
浙江天正电气股份有限公司
3)主要结构数据：
3.1开关电器及壳体（型号规格/材料名称、生产厂）
序号
元件名称
型号规格
数量
制造商（生产厂）
CCC证书编号/自愿性认证证书编号
1
万能式断路器
NA1-4000/3PIn=4000A
Icu=100KA Ics=80KA Icw=80KA
1
浙江正泰电器股份有限公司
2002010307023395
2[120×10]
2[80×10]
100×10
80×10
80×8
母线夹规格
ZMJ
ZMJ
ZMJ
ZMJ
ZMJ
ZMJ
N母线（mm）TMY
120×10
120×10
80×10
80×8
60×6
60×6
PE母线（mm）TMY
100×10
100×10
60×6
60×6
60×6
60×6
母线夹之间的距离水平/垂直(mm)
M-IZM-系列
S-3WT-系列
西门子电气有限公司
乐清市谊诚电气有限公司
HNW系列
江苏辉能电气有限公司
2
断路器
塑壳断路器
NM1-800R/3300In=800A
浙江正泰电器股份有限公司
NM1-630R/3300In=630A
浙江正泰电器股份有限公司
NM1-400R/3300In=400A
