电容器的识别与检测电容器简称电容，是电子电路中另一种十分重要的元件，主要用于滤波、耦合、旁路、能量转换和延时等。
1．常规电容器液晶显示器中采用的电容种类很多，其外形如图1所示，其中，铝电解电容故障率较高。
常规电容器的容量通常有以下几种表示法：（1）直接表示法通常在容量小于10000pF时，用pF做单位；容量大于10000pF 时，用μF做单位。
为了简便起见，100μF～1 μF的电容常常不标注单位。
图1 液晶显示器中常规电容器的外形（2）数码表示法通常采用三位数字表示，前两位表示有效数字，第三位表示有效数字乘以10的幂次，单位为μF，如201表示200μF。
容量有小数的电容器一般用字母表示小数点，如1p5表示1.5pF。
数码表示法有一种特例，就是第三位若是9，则电容量是前两位有效数字乘以10-1，如229表示22×10-1pF。
（3）字母表示法字母表示法是国际电工会推荐标注的方法，使用的标注字母有4个，即p、n、u、m，分别表示pF、nF、μF、mF，用2～4个数字和1个字母表示电容量，字母前为容量的整数，字母后为容量的和1数，如1p5、4p7、3n9分别表示1.5pF、4.7μF、3.9nF。
（4）色环表示法顺引线方向，第一、二位色环表示电容量的有效数字，第三位色环表示倍数（分别用黑、棕、红、橙、黄、绿、蓝、紫、灰、白表示100～ 109），如电容色环为黄、紫、橙表示纫×103pF＝47000pF。
电容器的误差一般用字母表示，具体含义是：C为±0.25pF，D 为±0.5pF，F为±1％，J为±5％，K为±10％，M为±20％。
电容的耐压有低压和中高压两种，低压为200V以下，一般有16V、50V、100V等：中高压一般a 160V、200V、250V、400V、500V、1000V 1竽。
电容是否损坏一般采用代换法或测量法来判断。
电容的识别和检测
电容器的识别和检测一、电容的分类和作用1、分类电容(Electric capacity)，由两个金属极，中间夹有绝缘材料（介质）构成。
由于绝缘材料的不同，所构成的电容器的种类也有所不同：按结构可分为：固定电容，可变电容，微调电容。
按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。
按极性分为：有极性电容和无极性电容。
我们最常见到的就是电解电容。
根据介质的不同，同时结合实际应用中的具体情况，我们把电容器简单分为三类第一类：电解类电解电容器是指在铝、钽、铌、钛等阀金属的表面采用阳极氧化法生成一薄层氧化物作为电介质，以电解质作为阴极而构成的电容器。
目前最常用的电解电容有铝电解和钽电解。
广义上讲，电解质包括电解液、二氧化锰、有机半导体TCNQ、导体聚合物（PPy、PEDT）、凝胶电解质PEO等。
后面的几种是目前比较尖端的电容器。
注意：电解质和电介质的不同。
第二类：薄膜类以往的纸介电容器、塑料薄膜电容器多用板状或条状的铝箔作为电极，现在，大多采用真空蒸镀的方式在电容器纸、有机薄膜等的表面涂覆金属薄层作为电极。
由于金属化形式的出现，该类电容器在小型化和片式化方面有了长足的发展，对电解电容器构成一定的挑战和威胁。
第三类：瓷介类陶瓷电容器采用钛酸钡、钛酸锶等高介电常数的陶瓷材料作为电介质，在电介质的表面印刷电极浆料，经低温烧结制成。
陶瓷电容器的外形以片式居多，也有管形、圆片形等形状。
2、电容器的作用电容器在电子线路中的作用一般概括为：通交流、阻直流。
电容器通常起滤波、旁路、耦合、去耦、转相等电气作用，是电子线路必不可少的组成部分。
在集成电路、超大规模集成电路已经大行其道的今天，电容器作为一种分立式无源元件仍然大量使用于各种功能的电路中，作贮能元件也是电容器的一个重要应用领域，同电池等储能元件相比，电容器可以瞬时充放电，并且充放电电流基本上不受限制，可以为熔焊机、闪光灯等设备提供大功率的瞬时脉冲电流。
电容器的识别与检测(1)只是分享
• 电解电容器
• 聚酯（涤纶）电容
钽电容器
• 小型环氧包封金属化纸介电容 • 和圆片高频瓷片电容器
• 一、电容器的命名方法
• 电容器产品型号一般4个部分组成 • 第一部分：主称，用字母C表示。 • 第二部分：介质材料用字母表示。 • 第三部分；分类用字母或数字表示。 • 第四部分：序号，用数字表示。
• 实例如图
• 二、电容器的主要技术参数
• 1、标称容量
• 电容量的 单位是法拉（F）、毫法（mF）、微法
（ｕF）、纳法（ｎF）、皮法（PF），
•
关系为1F= 10 3 mF=10
6ｕF=10
9
ｎF=
10
12
PF
• 2、允许偏差
Байду номын сангаас
• 电容器的实际电容量与标称电容量的允许最大偏 差范围称为允许偏差。
• 电解电容不同之处：一是有正负极、二是 容量大一般大于1цF
• 方法；是
• 1）识别或估测（已失去标志）用万用表 电阻挡，如小于10цF用R×10K；10～ 100цF用R×1K；大于100цF用R×100。
• 2）把待测电容器的两引脚短路，以放掉电容 器内残余的电荷。
• 3）万用表的黑表笔接电解电容的正级，红表 笔接负极，检测其正向电阻，表针向右做大 幅度摆动然后再慢慢回到∞的位置后
• 如470PF±10%，160V。是直标法 • 如：在电容体上标志‘3’ ’47’ ‘ 6800’. 0.01 • 分别为3PF、47PF、6800PF、0.01ｕF • 又如：1.5PF、6800PF、4.7PF、1500ｕF • 分别1P5、6ｎ8、4ｕ7、1m5。
• 3、数码法

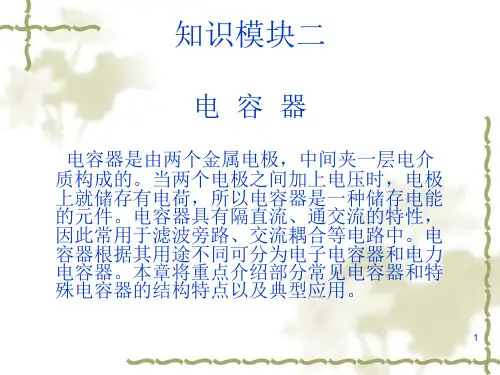

电容器的识别与检测精选全文
常用于混合集成电路和电子手表电 路中
片状陶瓷电容器 铝电解电容器
电解电容器的介质是一层极薄的附着 在金属极板上的氧化膜。金属极板为 阳极，阴极则为液体、半液体或胶状 的电解液。根据阳极材料的不同，电 解电容器又分为铝电解、钽电解及铌 电解 铝电解电容器是将附有氧化膜的铝 箔和浸有电解液的衬被腐 蚀，寿命和可靠性受到一定影响
精 度 00
0
级别
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅴ
Ⅵ
允许误 1
2
5
10
20
+20 +50 +50
差（%）
−10 −20 −30
2．电容器的额定工作电压 额定工作电压是指电容器在规定的温度范围内，能够连续可靠工作的最高电压，有 时又分为额定直流工作电压和额定交流工作电压。额定工作电压的大小与电容器所 用介质和环境温度有关。环境温度不同，电容器能承受的最高工作电压也不同。选 用电容器时，要根据其工作电压的大小，选择额定工作电压大于实际工作电压的电 容器，以保证电容器不被击穿。常用的固定电容工作电压有6.3V、10V、16V、2512
16
五、分布电容
除电容器外，由于电路的分布特点而具有的电容叫分布电容。分布电容往往都是无 形的，例如线圈的相邻两匝之间，两个分立的元件之间，两根相邻的导线间，一个 元件内部的各部分之间，都具有一定的电容。它对电路的影响等效于给电路并联上 一个电容器，这个电容值就是分布电容。在低频交流电路中，分布电容的容抗很大， 对电路的影响不大，因此在低频交流电路中，一般可以不考虑分布电容的影响，但 对于高频交流电路，分布电容的影响就不能忽略。 1．电感线圈的分布电容 线圈的匝和匝之间、线圈与地之间、线圈与屏蔽盒之间以及线圈的层和层之间都存 在分布电容。分布电容的存在会使线圈的等效总损耗电阻增大，品质因数Q降低。 高频线圈常采用蜂房绕法，即让所绕制的线圈，其平面不与旋转面平行，而是相交 成一定的角度，这种线圈称为蜂房式线圈。线圈旋转一周，导线来回弯折的次数， 称为折点数。蜂房绕法的优点是体积小，分布电容小，而且电感量大。蜂房式线圈 都是利用蜂房绕线机来绕制的，折点数越多，分布电容越小。 2．变压器的分布电容 变压器在初级和次级之间存在分布电容，该分布电容会经变压器进行耦合，因而该 分布电容的大小直接影响变压器的高频隔离性能。也就是说，该分布电容为信号进 入电网提供了通道。所以在选择变压器时，必须考虑其分布电容的大小。 3．输出变压器层间分布电容 输出变压器层间分布电容对音频信号的高频有极大的衰减作用，直接导致音频信号 在整个频带内不均匀传输，是音频信号失真增大的主要因素。为了削弱极少的分布 电容就要采用初级每层分段的特殊绕法，以降低分布电容对高频音频信号的衰减。
电容器的识别与检测讲述
电容器的识别与检测讲述电的识别与检测介绍本文档旨在讲述电的识别与检测方法。
电作为一种常见的电子元件，在电路中起到储存能量、滤波和耦合等重要作用。
因此，正确识别和检测电的状态对于电路的正常运行至关重要。
电的识别方法1. 标识代码大多数电都会在外壳上印有标识代码，以帮助识别其参数和特性。
常见的标识代码包括电容值、电压额定值、容差、温度系数等信息。
通过仔细观察和对照相关资料，可以快速识别电的基本参数。
2. 外观和尺寸不同类型的电在外观和尺寸上也有所不同。
例如，固态电解电通常较大，而电介质电则较小。
通过观察电的外壳形状、颜色和尺寸等特征，也可以初步判断其类型和容量范围。
3. 测量电容值使用万用表或电容计等仪器可以准确测量电的电容值。
将仪器的测量引线连接到电的两个引脚上，根据仪器的操作说明进行测量。
通过测量结果可以确定电的实际电容值，与标识代码进行对比，检查是否存在损耗或故障。
电的检测方法1. 可视检查定期进行可视检查是发现电损坏和老化的重要方法之一。
观察电的外观，如果发现外壳变形、破裂、渗漏或焦糊等异常情况，应立即更换电。
2. 电的充电和放电通过对电进行充电和放电测试，可以评估电的电性能。
将电连接到适当的电源电路，记录充电和放电过程中的电流和电压变化情况。
对比理论模型，评估电的响应速度、电荷保持能力和泄漏情况。
3. 高频测试对于特定应用场景中使用的电，如射频电路中的电，可以通过高频测试来评估其性能。
高频测试要求使用特定的测试设备和频率，检测电在高频下的阻抗、容差和稳定性等特性。
结论准确识别和检测电容器的状态对于电路的正常运行至关重要。
通过标识代码、外观观察和测量电容值等方法可以识别电容器的基本参数。
而通过可视检查、充放电测试和高频测试等方法可以评估电容器的状态和性能。
在实际应用中，根据电路需求选择适当的识别和检测方法，以确保电容器的有效运行。
[电容器的识别与检测]说课
![[电容器的识别与检测]说课](https://img.taocdn.com/s3/m/55b2136627284b73f24250b3.png)
识别电容器
意
图：吸引注意力 ，激发兴趣
电容器的种类
可变 电容器
涤纶 电容器
瓷介 电容器
电解 电容器
贴片 电容器
意
图：乐中学 ， 学中乐
电气符号
内部结构
基本参数 正负极性
意
图：加深印象
画一 画
C
电气符号
导体 绝缘体
（介质）
内部结构
基本参数
导体 比一比 正负极性
意
图：充分发挥学生的想象力
电气符号
练
团队合作
做学合一
意
图：理实一体化
情境三
小马有所悟
意
电容器的应用
图：情境贯穿，承上启下
知识延伸与拓展
超级电容：
2000F的超大容量
宽广的应用领域
意
图：知识拓展，激发兴趣
作业布置 基础题 1、说出5种以上电容器的种类，写出
用万用表检测电容器质量的步骤。
拓展题 2、从网上或书刊上查询电容器在电路
中的典收获的 有价值的 有生机的
一、符号与特性 C 存 储 电 荷
二、基本参数 容量（F）、耐压（V） 三、质量检测步骤 四、应用
难点
检测电容器时万用表指针偏转 现象的分析
分组实验
实践操作
任务驱动
直观形象 激发兴趣
动画 演示
创设 情景
导入新课 贯穿课堂
学案引导
合作探究
情境一 导入、新课、拓展 情境二 情境三
识别电容器（17 ’） 检测电容器（18 ’） 知识拓展（5 ’）
课堂小结（3’）
推荐习作（2’）
情境一
认识新朋友
结论：检测前先对电容器进行放电
电容的识别和检测
2.3 电容旳表达措施
1.直标法
直标法是将电容旳标称容量、耐压及偏差 直接标在电容体上。例如：4700μF 25V。 若是零点零几，常把整数位旳“0”省去， 如.01μF 表达0.01F。
2. 数字表达法
数字表达法是只标数字不标单位旳直接表达法。采用此种 措施旳仅限于单位为pF和uF两种，一般无极性电容默认单 位为pF，电解电容默认单位为uF。
5.字母数字混合表达法
字母数字混合表达法用2~4位数字和一种字母表达 标称容量，其中数字表达有效数值，字母表达数 值旳单位。字母有时既表达单位也表达小数点。
2.4 极性电容辨认 有极性电容一般为铝电解电容和钽电解电容。
1.通孔式（插针式）极性电容旳辨认
通孔式有极性电容引线较长旳为正极，若 引线无法鉴别则根据标识鉴别，铝电解电 容标识负号一边旳引线为负极，钽电解电 容正极引线有标识。
若两次万用表指针均不摆动，能够判断该电定电容旳检测
检测10pF下列旳小电容，因电容容量太小， 用万用表进行测量，只能检验其是否有漏 电、内部短路或击穿现象。测量时选用万 用表R×10K挡，将两表笔分别任意接电容 旳两个引脚，阻值应为无穷大。假如测出 阻值为零，能够鉴定该电容漏电损坏或内 部击穿。
1.3 微调电容旳外形及特点
微调电容又叫半可调电容，电容量可在小 范围内调整。
2 电容旳辨认
在电路原理图中电容用字母 “C”表达，常用电容在电路 原理图中旳符号如图所示。电容量大小旳基本单位是法拉 （F），简称法。常用单位还有毫法（mF）、微法（μF）、 纳法（nF）、皮法（pF）。它们之间旳换算关系是：
5.云母电容
云母电容属于无极性、无机介质电容，以云母为介质，损耗小、绝缘 电阻大、温度系数小、电容量精度高、频率特征好等优点，但成本较 高、电容量小，合用于高频线路。
电容器的识别和检测
电容器的识别和检测一、电容器的容量值标注方式字母数字混合标法不标单位的直接表示法电容器容量的数码表示法电容器的色码表示法电容量的误差这种方式是国际电工委员会推荐的表示方式。
具体内容是：用2~4位数字和一个字母表示标称容量，其中数字表示有效数值，字母表示数值的单位。
字母有时既表示单位也表示小数点。
如：这种方式是用1~4位数字表示，容量单位为pF。
如数字部份大于1时，单位为皮法，当数字部份大于0小于1时，其单位为微法（F）。
如3300表示3300皮法（pF），680表示680皮法（pF），7表示7皮法（pF），表示微法（F）。
一样用三位数表示容量的大小，前面两位数字为电容器标称容量的有效数字，第三位数字表示有效数字后面零的个数，它们的单位是pF。
如：色码表示法是用不同的颜色表示不同的数字，其颜色和识别方式与电阻色码表示法一样，单位为pF。
电容器容量误差的表示法有两种。
一种是将电容量的绝对误差范围直接标志在电容器上，即直接表示法。
如±。
另一种方式是直接将字母或百分比误差标志在电容器上。
字母表示的百分比误差是：D表示±0.5%；F表示±0.1%；G表示±2%；J表示±5%；K表示±10%；M表示±20%；N表示±30%；P表示±50%。
如电容器上标有334K那么表示F，误差为±10%；如电容器上标有103P表示那个电容器的容量转变范围为F，P不能误以为是单位pF。
二、有极性电解电容器的引脚极性的表示方式：1.采用不同的端头形状来表示引脚的极性，见图（b），（c）所示，这种方式往往出现在两根引脚轴向分布的电解电容器中。
2.标出负极性引脚，见图（d）所示，在电解电容器的绝缘套上画出像负号的符号，以表示这一引脚为负极性引脚。
3.采用长短不同的引脚来表示引脚极性，通常长的引脚为正极性引脚，见图（a）。
三、在电路图中电容器容量单位的标注规那么当电容器的容量大于100pF而又小于1F时，一样不注单位，没有小数点的，其单位是pF时，有小数点的其单位是F。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容器的识别和检测
一、电容器的容量值标注方法
字母数字混合标法不标单位的直接表示法
电容器容量的数码表示法电容器的色码表示法
电容量的误差
这种方法是国际电工委员会推荐的表示方法。
具体内容是：用2~4位数字和一个字母表示标称容量，其中数字表示有效数值，字母表示数值的单位。
字母有时既表示单位也表示小数点。
如：
这种方法是用1~4位数字表示，容量单位为pF。
如数字部分大于1时，单位为皮法，当数字部分大于0小于1时，其单位为微法（μF）。
如3300表示3300皮法（pF），680表示680皮法（pF），7表示7皮法（pF），0.056表示0.056微法（μF）。
一般用三位数表示容量的大小，前面两位数字为电容器标称容量的有效数字，第三位数字表示有效数字后面零的个数，它们的单位是pF。
如：
色码表示法是用不同的颜色表示不同的数字，其颜色和识别方法与电阻色码表示法一样，单位为pF。
电容器容量误差的表示法有两种。
一种是将电容量的绝对误差范围直接标志在电容器上，即直接表示法。
如2.2±0.2pF。
另一种方法是直接将字母或百分比误差标志在电容器上。
字母表示的百分比误差是：D 表示±0.5%；F表示±0.1%；G表示±2%；J表示±5%；K表示±10%；M表示±20%；N表示±30%；P表示±50%。
如电容器上标有334K则表示0.33μF，误差为±10%；如电容器上标有103P表示这个电容器的容量变化范围为0.01~0.02μF，P不能误认为是单位pF。
二、有极性电解电容器的引脚极性的表示方式：
1.采用不同的端头形状来表示引脚的极性，见图（b），（c）所示，这种方式往往出现在两根引脚轴向分布的电解电容器中。
2.标出负极性引脚，见图（d）所示，在电解电容器的绝缘套上画出像负号的符号，以表示这一引脚为负极性引脚。
3.采用长短不同的引脚来表示引脚极性，通常长的引脚为正极性引脚，见图（a）。
三、在电路图中电容器容量单位的标注规则
当电容器的容量大于100pF而又小于1μF时，一般不注单位，没有小数点的，其单位是pF时，有小数点的其单位是μF。
如4700就是4700pF，0.22就是0.22μF。
当电容量大于是10000pF时，可用μF为单位，当电容小于10000pF时用pF为单位。
四、电容器检测方法
电容器的检测方法主要有两种：
一是采用万用表奥姆檔检测法，这种方法操作简单，检测结果基本上能够说明问题；二是采用代替检查法，这种方法的检测结果可靠，但操作比较麻烦，此方法一般多用于在路检测。
修理过程中，一般是先用第一种方法，再用第二种方法加以确定。
万用表奥姆檔检测法
电容器检测方法—万用表奥姆檔检测法
一、漏电电阻的测量
方法如下：
1.用万用电表的奥姆檔（R×10k或R×1k檔，视电容器的容量而定），当两表笔分别接触容器的两根引线时，表针首先朝顺时针方向（向右）摆动，然后又慢慢地向左回归至∞位置的附近，此过程为电容器的充电过程。
2.当表针静止时所指的电阻值就是该电容器的漏电电阻（R）。
在测量中如表针距无穷大较远，表明电容器漏电严重，不能使用。
有的电容器在测漏电电阻时，表针退回到无穷大位置时，又顺时针摆动，这表明电容器漏电更严重。
一般要求漏电电阻R≥500k，否则不能使用。
3.对于电容量小于5000pF的电容器，万用表不能测它的漏电阻。
二、电容器的断路（又称开路）、击穿（又称短路）检测
检测容量为6800pF~1μF的电容器，用R×10k檔，红、黑表棒分别接电容器的两根引脚，在表棒接通的瞬间，应能见到表针有一个很小的摆动过程。
如若未看清表针的摆动，可将红、黑表棒互换一次后再测，此时表针的摆动幅度应略大一些，若在上述检测过程中表针无摆动，说明电容器已断路。
若表针向右摆动一个很大的角度，且表针停在那里不动（即没有回归现象），说明电容器已被击穿或严重漏电。
注意:在检测时手指不要同时碰到两支表棒，以避免人体电阻对检测结果的影响，同时，检测大电容器如电解电容器时，由于其电容量大，充电时间长，所以当测量电解电容器时，要根据电容器容量的大小，适当选择量程，电容量越小，量程R越要放小，否则就会把电容器的充电误认为击穿。
检测容量小于6800pF的电容器时，由于容量太小，充电时间很短，充电电流很小，万用表检测时无法看到表针的偏转，所以此时只能检测电容器是否存在漏电故障，而不能判断它是否开路，即在检测这类小电容器时，表针应不偏，若偏转了一个较大角度，说明电容器漏电或击穿。
关于这类小电容器是否存在开路故障，用这种方法是无法检测到的。
可采用代替检查法，或用具有测量电容功能的数字万用表来测量。
三、电解电容的极性的判断
用万用表测量电解电容器的漏电电阻，并记下这个阻值的大小，然后将红、黑表棒对调再测电容器的漏电电阻，将两次所测得的阻值对比，漏电电阻小的一次，黑表棒所接触的是负极。
电容器检测方法—代替检查法
对检测电容器而言，代替检查法在具体实施过程中分成下列两种不同有情况：
1.如若怀疑某电容器存在开路故障（或容量不够），可在电路中直接
用一只好的电容器并联上去，通电检验，如图所示。
电路中，是原电路中的电容，是为代替检查而并联的好电容，。
由于是怀疑开路，相当于已经开路了，所以再直接
并联一只电容是可以的，这样的代替检查操作过程比较方便。
代替后通电检查，若故障现象消失，则说明是开路了，否则也可
以排除出现开路故障的可能性。
2.若怀疑电路中的电容器是短路或漏电，则不能采用直接并联上去的方法，要断开所怀疑电容器的一根引脚（或拆下该电容）后再用代替检查法，因为电容短路或漏电后，该电容器两根引脚之间不再是绝缘的，使所并上的电容不能起正常作用，就不能反映代替检查的正确结果。
钽电容的命名
1）各国电容器的型号命名很不统一，国产电容器的命名由四部分组成：
第一部分：用字母表示名称，电容器为C。
第二部分：用字母表示材料。
第三部分：用数字表示分类。
第四部分：用数字表示序号。
2）电容的标识方法：
（1）直标法：用字母和数字把型号、规格直接标在外壳上。
（2）文字符号法：用数字、文字符号有规律的组合来表示容量。
文字符号表示其电容量的单位：P、N、u、m、F等。
和电阻的表示方法相同。
标称允许偏差也和电阻的表示方法相同。
小于10pF的电容，其允许偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F——±1pF。
（3）色标法：和电阻的表示方法相同，单位一般为pF。
小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：
颜色黑棕红橙黄绿蓝紫灰
耐压4V 6.3V10V 16V 25V32V40V 50V63V
（4）进口电容器的标识方法：进口电容器一般有6项组成。
第一项：用字母表示类别：
第二项：用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系。
第三项：温度补偿型电容器的温度特性，有用字母的，也有用颜色的，其意义如下表所示：序号字母颜色温度系数允许偏差字母颜色温度系数允许偏差
1 A 金+100 R 黄-220
2 B 灰+30 S 绿-330
3 C 黑0 T 蓝-470
4 G ±30 U 紫-750
5 H 棕-30 ±60 V -1000
6 J ±120 W -1500
7 K ±250 X -2200
8 L 红-80 ±500 Y -3300
9 M ±1000 Z -4700
10 N ±2500 SL +350~-1000
11 P 橙-150 YN -800~-5800
备注：温度系数的单位10e -6/℃；允许偏差是% 。
第四项：用数字和字母表示耐压，字母代表有效数值，数字代表被乘数的10的幂。
第五项：标称容量，用三位数字表示，前两位为有效数值，第三为是10的幂。
当有小数时，用R或P表示。
普通电容器的单位是pF，电解电容器的单位是uF。
第六项：允许偏差。
用一个字母表示，意义和国产电容器的相同。
也有用色标法的，意义和国产电容器的标志方法相同。
