变压器铁芯夹件接地电流标准
变压器试验项目、周期及要求
说明
绕组额定 1)1～3年或自 电压（kV)
3
6-10 20-35 66-330
绕组泄漏 电流
行规定。 2)必要时。
直流试验 电压(kV)
5
10
20
读取1min时的泄 漏电流值
40
绝缘油 试验
1)1～3年或 自行规定
2)大修后 3)必要时
2)与前一次测试结果相比应无明显变化 详见表2
第七页，共26页。
66～110kV ≤35
击穿电压kV
15kV以下 ≥30 15～35kV ≥35 66～220kV ≥40
15kV以下 ≥25 15～35kV ≥30 66～220kV ≥35
6
tgδ(90℃)%
330kV及以下≤1却至5℃在光线充足 的地方观察
按GB7598进行试验 按GB264或GB7599进行试验
3)大修后 4)必要时
则认为设备有异常
5)测试周期中1)项 的规定适用于大修后 的变压器
第一页，共26页。
电力变压器的试验项目、周期和要求
项目
周期
要
求
说明
1)如电阻相间差在出厂时超
1)1.6MVA以上变压器，各相绕组 过规定，制造厂已说明了这
1)1～3年或自行规 电阻相互间的差别不应大于三相 种偏差的原因，按要求中3)
3
2.5
3
3.5
18
15
18
15
6
6.9
25
21
25
21
10
11.5
35
30
35
30
15
17.5
45
38
45
38
20
一起变压器铁芯夹件接地电流过大的分析及处理
一起变压器铁芯夹件接地电流过大的分析及处理一、背景分析变压器是电力系统中常用的设备之一，它起到改变电压、调节电流等作用。
变压器的铁芯起到电磁感应作用，并且承受着较大的磁感应强度和电流，因此需要采取安全保护措施，以确保设备的正常运行。
在变压器的运行过程中，有时会出现铁芯夹件接地电流过大的情况，这可能会对设备的正常运行产生不利影响甚至造成设备的损坏。
因此，分析和处理铁芯夹件接地电流过大的问题是十分重要的。
二、问题分析1.引起铁芯夹件接地电流过大的原因可能有很多，常见问题包括接地电阻不足、夹件接触面积过小、绝缘损坏等。
2.铁芯夹件接地电流过大可能会导致设备出现绝缘击穿、设备损坏等严重问题。
三、处理方法1.提高接地电阻通过增加接地电极的长度、增加接地电极的数量、改善接地电极材料等方式，可以有效提高接地电阻，减少接地电流。
2.改善接触面积通过增大夹件接触面积，可以减小接触电阻，降低接地电流。
可以采用增加夹件接触点数、增加夹件压力等方式。
3.修复绝缘损坏对于铁芯夹件绝缘存在损坏的情况，应立即进行绝缘修复，以防止继续发展和恶化。
可以使用绝缘材料进行补缀或更换。
4.升级设备如果上述处理方法不能解决问题，建议考虑对设备进行升级。
可以采用更高质量、更适用的夹件材料，以提高设备的耐受能力。
5.定期检修定期对变压器进行检修，查找存在的问题和潜在的隐患，并及时处理。
可以通过测量接地电压、接地电流等参数，及时调整和处理。
四、预防措施1.定期检查定期对变压器的铁芯夹件进行检查，查找夹件接地情况。
如果发现问题，及时处理。
2.加强维护定期进行设备的清洁、润滑、保养等工作，确保设备正常运行。
3.增加保护装置可以在变压器的夹件处增加保护装置，如接地保护装置、漏电保护装置等，以便及时发现和处理问题。
4.加强培训对工作人员进行相关培训，提高他们的安全意识和操作技能，避免因为操作不当导致铁芯夹件接地电流过大的问题。
五、总结铁芯夹件接地电流过大是变压器运行中常见的问题之一，需要引起足够的重视。
变压器铁芯、夹件接地电流测试指导书.doc
编号：Q/GDW15-04/ZY 018-2014-10502 变压器铁芯、夹件接地电流测试标准化作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业日期：年月日时至年月日时宜昌供电公司XXX1 范围本作业指导书适用于宜昌供电公司变电站变压器铁芯、夹件接地电流测试维护工作。
2 引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
GB 50150-1991《电气装置安装工程：电气设备交接试验标准》GB 50171-1992《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB 6450—1986 干式电力变压器GB 1094.1—1996 电力变压器第1 部分：总则DL/T 596-1996《电力设备预防性试验规程》DL/T 969-2005《变电站运行导则》DL/T 393-2010《输变电设备状态检修试验规程》DL/T 573-2010《电力变压器检修导则》DL/T 572-2010《电力变压器运行规程》国家电网生［2005］172号1《110(66)kV～500kV油浸式变压器（电抗器）运行规范》国家电网生[2006]512号《变电站管理规范》Q/GDW 750-2012《智能变电站运行管理规范》Q/GDW 751-2012《变电站智能设备运行维护导则》Q/GDW 1168-2013《输变电设备状态检修试验规程》Q/GDW1799.1-2013《国家电网公司电力安全工作规程（变电部分）》Q/GDW170-2008油浸式变压器（电抗器）状态检修导则Q/GDW 604-2011《35kV油浸式变压器（电抗器）状态检修导则》鄂电司生［2010］70号《变电站运行管理规定》3 修前准备3.1 准备工作安排3.2 作业人员要求3.3 工器具3.4 危险点分析3.5 安全措施3.6人员分工4 流程图5 作业程序及作业标准5.1 开工5.2 检修内容和工艺标准5.3 竣工6 验收7 作业指导书执行情况评估。
铁心接地电流检测细则
1铁心接地电流检测细则1检测条件1.1环境要求a)在良好的天气下进行检测。
b)环境温度不宜低于+5℃。
c)环境相对湿度不大于80%。
1.2待测设备要求a)设备处于运行状态。
b)被测变压器铁心、夹件（如有）接地引线引出至变压器下部并可靠接地。
1.3人员要求进行变压器铁心接地电流检测的人员应具备如下条件:a)熟悉变压器铁心接地电流带电检测技术的基本原理、诊断分析方法。
b)了解钳形电流表和专用铁心接地电流带电检测仪器的工作原理、技术参数和性能。
c)掌握钳形电流表和专用铁心接地电流带电检测仪器的操作程序和使用方法。
d)了解变压器的结构特点、工作原理、运行状况和故障分析的基本知识。
e)熟悉本标准，接受过铁心接地电流带电检测的培训，具备现场检测能力。
f)具有一定的现场工作经验，熟悉并能严格遵守电力生产和工作现场的相关安全管理规定。
g)人员需经上岗培训，考试合格。
1.4安全要求a)应严格执行国家电网公司《电力安全工作规程（变电部分）》的相关要求。
b)检测工作不得少于两人。
试验负责人应由有经验的人员担任，开始试验前，试验负责人应向全体试验人员详细布置试验中的安全注意事项，交待邻近间隔的带电部位，以及其他安全注意事项。
c)应在良好的天气下进行，户外作业如遇雷、雨、雪、雾不得进行该项工作，风力大于5级时，不宜进行该项工作。
d)检测时应与设备带电部位保持相应的安全距离。
e)在进行检测时，要防止误碰误动设备。
f)行走中注意脚下，防止踩踏设备管道。
g)测试前必须认真检查表计倍率、量程、零位，均应正确无误。
1.5仪器要求变压器铁心接地电流检测装置一般为两种，为钳形电流表和变压器铁心接地电流检测仪。
a)钳形电流表具备电流测量、显示及锁定功能。
b)变压器铁心接地电流检测仪具备电流采集、处理、波形分析及超限告警等功能。
1.5.1主要技术指标a)检测电流范围；AC1mA~10000mA 。
b)满足抗干扰性能要求。
冷月无声2c)分辨率：不大于1mA 。

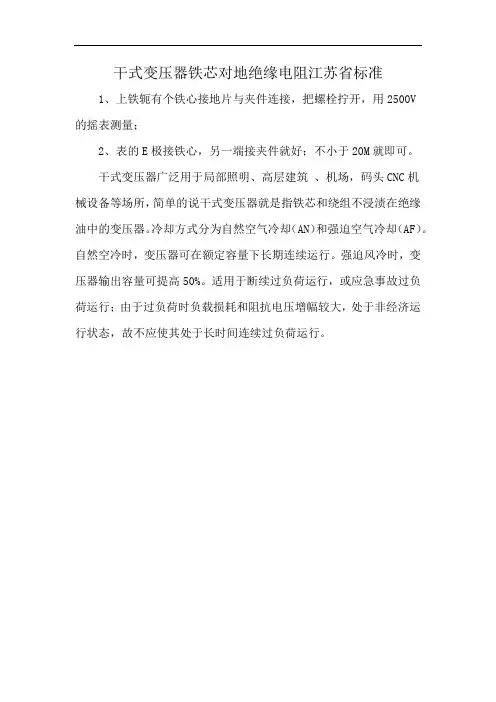

干式变压器铁芯对地绝缘电阻江苏省标准
干式变压器铁芯对地绝缘电阻江苏省标准
1、上铁轭有个铁心接地片与夹件连接，把螺栓拧开，用2500V
的摇表测量；
2、表的E极接铁心，另一端接夹件就好；不小于20M就即可。
干式变压器广泛用于局部照明、高层建筑、机场，码头CNC机
械设备等场所，简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。
冷却方式分为自然空气冷却（AN）和强迫空气冷却（AF）。
自然空冷时，变压器可在额定容量下长期连续运行。
强迫风冷时，变压器输出容量可提高50%。
适用于断续过负荷运行，或应急事故过负荷运行；由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。
变压器接地线标准
变压器接地线标准
变压器接地线标准是电力系统中十分重要的一部分，它关系到电
力系统的安全稳定运行。
以下是变压器接地线标准的详细介绍。
第一步：选择接地形式
变压器的接地线有两种形式，一种是单点接地，另一种是多点接地。
在选择接地形式时，要综合考虑各种因素，如系统的特点、负荷
情况、电力质量等。
第二步：确定接地电阻值
接地电阻是用来保护人身安全和设备安全的。
在确定接地电阻值时，除了要满足人身安全和设备安全的要求外，还要考虑接地电流对
电力质量和系统的稳定性的影响。
第三步：布置接地线路
接地线路的布置要考虑接地线路的长度、形状、敷设方式等因素。
接地线路长度不宜过长，一般应小于100m，接地线路形状应尽量简单，敷设方式应避免交叉穿越，以免产生干扰。
第四步：检测接地电阻
接地电阻的检测是保证接地系统正常运行的重要手段。
检测应定
期进行，一般应每年进行一次，特殊情况下也可以根据需要增加检测
次数。
总之，变压器接地线标准是电力系统中非常重要的一部分，正确
合理的接地方式和操作有助于电力系统的安全稳定运行。
在实际操作
过程中，要严格按照标准要求进行，以确保接地系统的正常运行和使用。
高压变压器铁芯,夹件接地电流测试.doc
四川省电力公司电气试验运维一体化培训操作任务书
变电站主变压器（油浸式电抗器）铁芯、夹件接地电流测试
单位
姓名
年月日
四川省电力公司
电气试验运维一体化培训操作任务书
一、任务名称
变电站变压器铁芯、夹件接地电流测试
二、适用岗位
适用于电气试验运维一体化培训。
三、具体任务
填写标准化作业书(附件一、附件二、附件四、附件五)。
根据工作任务，结合现场实际情况，对变电站变压器铁芯、夹件接地电流测试。
四、工作规范及要求
1、试验前准备充分，做好现场查勘。
2、着装、工具、仪表、材料合理、齐全、合格，相关技术资料（包括原始记录，台账）齐全。
3、办理工作票开工手续必须符合安全工作规程，开工前做好现场安措，交待安全注意事项及对危险点的控制。
4、工作过程中严格按标准化作业书进行作业。
5、要求操作程序正确、动作规范。
若在操作过程中出现严重违规，立即终止任务，考核成绩记为0分。
五、时间要求
本模块操作时间为（30）分钟，时间到立即终止任务。
附件一：
现场查勘表
附件二：
现场作业措施书（含危险点分析）
附件三：
工器具和材料准备
附件四：
变压器铁芯、夹件接地电流测试标准化作业卡
附件五：
四川省电力公司变电运维一体化技能考核任务书
附件六：
四川省电力公司变电运维一体化技能考核评分细则。
变压器铁芯及夹件接地电流在线监测装置的设计和应用
变压器铁芯及夹件接地电流在线监测装置的设计和应用摘要：针对当前变压器铁芯及夹件接地电流需要运行人员定时人员测量，存在时效差及缺乏系统数据记录的问题，研制了一套能够实时在线监测变压器铁芯及夹件接地电流的装置。
该装置能够实时监测到变压器铁芯及接地电流数值，并实现就地显示和PC端、移动端实时查询数据的功能。
并且装置具有报警功能，当接地电流超过设定值后，能够通过短信、微信等方式实时进行告警，有助运行人员及时发现异常。
此外，装置还有具有数据存储功能，有助于历史数据的分析。
关键词：变压器；铁芯；夹件；接地电流；在线监测0 引言电力变压器是变电站的核心设备之一，为防止变压器正常运行时铁芯及夹件因对悬浮电压而造成对地断续性击穿放电，要求铁芯及夹件必须有一点可靠接地，消除形成铁芯及夹件悬浮电位的可能[1]。
但当铁芯及夹件出现两点以上接地时，导致的不均匀电位便会在接地点之间形成环流，进而造成变压器发热损坏的情况[2]。
按照相关电力规程的要求，变压器铁心夹件的接地电流应小于100mA[3]。
当前对铁芯及夹件接地电流的测量手段是运行人员在一定的时间周期内，借助钳形电流表对变压器的铁芯及夹件的接地下引线电流进行测量，存在着数据的精确度和时效性问题，无法对变压器的状态做出一个准确有效的判断。
并且，当变压器发生故障时，运行人员进行测量工作也存在着发生人身伤亡的可能性。
因些，亟需研制一种能够实时地对变压器铁芯及夹件接地电流进行监测的装置，不仅能够就地采集显示数值，同时还能将数据上传到网络端并在PC端或者移动端实时读取到数据，并且在电流超过某个设定数值时，能够提醒告警，确保及时发生变压器的异常情况。
1 在线监测装置设计铁芯及夹件接地电流在线监测装置首先应确保装置采集数据具有较高的精确度，运行人员不仅可就地读取到接地电流的数值，而且还可通过移动、PC端随时随地读取电流数值，并且通过装置的告警功能及时发现设备的异常。
针对以上设计的功能要求，装置整体结构图如图1所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器铁芯夹件接地电流标准
变压器铁芯夹件接地电流的标准是根据变压器的额定电流和变压器的设计及电气参数确定的。
具体的标准可以参考国家和行业标准，如国际电工委员会（IEC）的标准、中国国家标准等。
根据《变压器》（GB1094）、《干式电力变压器》
（GB/T10228）等国家标准，变压器铁芯夹件接地电流的标准
一般是变压器额定电流的2%至5%。
这是因为变压器铁芯夹
件接地电流大小与变压器的地电阻、抗过电压能力等参数有关，需要满足安全和可靠运行的要求。
需要注意的是，每个国家和地区可能存在不同的标准和规范，因此具体的变压器铁芯夹件接地电流标准还应根据当地的具体标准和规范来确定。
只有符合相应的标准和规范要求，才能确保变压器的安全运行。
