单向阀结构类型
单向阀的工作原理
单向阀的工作原理引言：单向阀是一种常见的流体控制元件，广泛应用于各种工业领域。
它具有简单、可靠、紧凑的特点，能够实现流体的单向流动，防止流体的逆流。
本文将详细介绍单向阀的工作原理。
正文：1. 单向阀的基本结构1.1 主体部分：单向阀通常由阀体、阀瓣和弹簧组成。
1.2 阀体：阀体是单向阀的外壳，通常由金属或塑料制成，具有一定的强度和密封性。
1.3 阀瓣：阀瓣是单向阀的关键部件，它可以根据流体的压力变化来打开或关闭阀门。
1.4 弹簧：弹簧用于提供阀瓣的恢复力，使阀瓣能够迅速关闭。
2. 单向阀的工作原理2.1 流体进入阀体：当流体进入单向阀时，压力会使阀瓣打开。
2.2 阀瓣关闭：当流体压力下降或逆流时，弹簧的恢复力会使阀瓣关闭。
2.3 阀瓣打开的条件：阀瓣打开的条件是流体压力大于阀瓣所受到的弹簧力。
2.4 阀瓣关闭的条件：阀瓣关闭的条件是流体压力小于阀瓣所受到的弹簧力。
2.5 阀瓣的密封性：阀瓣与阀座之间的密封性决定了单向阀的性能，通常采用金属或橡胶材料来提高密封性。
3. 单向阀的应用领域3.1 液压系统：单向阀广泛应用于液压系统中，用于控制流体的方向和压力。
3.2 气动系统：单向阀也被广泛应用于气动系统中，用于控制气体的流动方向。
3.3 污水处理：单向阀在污水处理系统中起到防止污水逆流的作用。
3.4 燃气系统：单向阀在燃气系统中用于控制燃气的流动方向和压力。
3.5 医疗设备：单向阀在医疗设备中用于控制液体的流动，如输液器等。
4. 单向阀的优点4.1 简单可靠：单向阀的结构简单，使用可靠，不易出现故障。
4.2 紧凑：单向阀的体积小，适用于空间有限的场合。
4.3 低压损失：单向阀的压力损失较小，能够提高系统的效率。
4.4 高密封性：单向阀采用优质材料制成，具有良好的密封性能。
4.5 易于安装和维护：单向阀的安装和维护相对简单，可以快速替换。
总结：综上所述，单向阀是一种重要的流体控制元件，通过阀瓣的打开和关闭实现流体的单向流动。
单向阀的原理单向阀的结构单向阀的安装单向阀的选型
单向阀的原理单向阀的结构单向阀的安装单向阀的选型单向阀的简介：启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫单向阀。
单向阀属于自动阀类，主要用于介质单向流动的管道上，只同意介质向一个方向流动，以防止发生事故。
单向阀的结构：单向阀(One-way valve)：按结构划分，可分为升降式单向阀、旋启式单向阀和蝶式单向阀三种。
升降式单向阀可分为立式和卧式两种。
旋启式单向阀分为单瓣式、双瓣式和多瓣式三种。
蝶式单向阀为直通式、以上几种单向阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
单向阀的技术参数：2150单向阀广泛应用于工厂、加热系统、压缩空气、供水等装置中，阻止回流或排放，2150单向阀可水平或垂直安装，能有效降低压损，中国80%以上的空调厂、太阳能公司和建筑给排水公司指定使用产品。
2150单向阀单向阀的技术参数：最大工作压力：16bar 最高工作温度：80℃接口尺寸：1/4″-4″2150单向阀单向阀的结构：阀体：黄铜弹簧：不锈钢挡板：HOSTAFORM 垫圈：丁腈橡胶2154单向阀广泛应用于工厂、加热系统、压缩空气、供水等装置中，阻止回流或排放，2154单向阀可水平或垂直安装，能有效降低压损，2154单向阀是中国80%以上的空调厂、太阳能公司和建筑给排水公司指定使用产品。
2154单向阀单向阀的技术参数：最大工作压力：25bar 最高工作温度：80℃接口尺寸：3/8″-2″2154单向阀单向阀的结构：阀体：黄铜弹簧：不锈钢挡板：HOSTAFORM 垫圈：丁腈橡胶单向阀的选用：1.单向阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。
2.关于DN50mm以下的低压单向阀，宜选用蝶式单向阀、立式升降单向阀和隔膜式单向阀；关于DN大于200mm、小于1200mm的中低压单向阀，宜选用无磨损球形上回阀；关于DN大于50mm、小于2000mm的低压单向阀，宜选用蝶式单向阀和隔膜式单向阀。
膜片式单向阀内部结构
膜片式单向阀内部结构
膜片式单向阀由阀体、阀盖和膜片组成。
阀体的一端设有中心通孔的接头，另一端则设有螺纹孔与阀体相连接。
阀体腔内放置一片或一片以上的膜片。
阀盖上设有中心通孔，一端为接头，另一端伸入阀体腔内并在其端头处设有一条或多条的通气槽。
当气流压力作用在膜片上时，膜片能实现单向阀的功能。
另外，膜片阀的阀座组件包括座体和磁体。
座体包括阀腔，阀腔内设置有安装台阶，磁体定位在安装台阶上。
座体内还固定设置有压紧件，压紧件设置在磁体远离安装台阶的一端，并对磁体形成轴向限位。
以上信息仅供参考，如需了解更多信息，建议咨询专业工程师或者查阅相关产品手册。
单向阀的构造及原理
单向阀的构造及原理单向阀（check valve）是一种具有单向流动功能的阀门。
它可以使液体或气体在管道中只能朝一个方向流动，并在液体或气体反向流动时阻止其返回。
单向阀的构造可以分为以下几个部分：1. 阀体（valve body）：阀体是单向阀的主体结构，其外形一般为圆柱形或球体形。
阀体内部设有通道，用于液体或气体的流动。
2. 阀盖（valve cover）：阀盖是安装在阀体上方的结构，一般由金属材料制成，通过螺纹连接于阀体。
阀盖上通常装有一个或多个阀芯。
3. 阀芯（valve disc）：阀芯是单向阀的关键部分，负责控制液体或气体的流动。
它一般是一个可移动的圆盘或圆筒状结构，通过与阀座（seat）的接触来实现阀门的开启和关闭。
4. 弹簧（spring）：弹簧是单向阀的辅助部件，用于提供对阀芯的力。
弹簧的压缩程度决定了在何种压力下阀芯会关闭。
单向阀的工作原理如下：当流体从阀体的入口进入阀体时，流体的作用力会推动阀芯打开，并在液体或气体的压力作用下，使流体从阀体的出口流出。
而当流体从出口反向流动时，反向压力会使阀芯向阀座方向移动，从而关闭通道，阻止流体的反向流动。
这种单向阀的工作原理依赖于流体的压力差。
在正常工作状态下，流体的压力在入口和出口之间形成一个差值，阀芯正是受到这个压力差的作用而打开或关闭。
同时，弹簧的存在也起到了重要作用。
弹簧的作用是提供一个恢复力，使得阀芯可以迅速关闭，在阀芯关闭时，阀芯与阀座之间形成一个密封的环境，防止流体的反向流动。
总结起来，单向阀的工作原理是通过阀芯的开启和关闭来控制流体的流向，阀芯的开启和关闭受到流体的压力和弹簧恢复力的作用。
这种结构简单可靠、操作方便，广泛应用于各种液体或气体的输送系统中。
单向阀的结构和工作原理
单向阀的结构和工作原理单向阀是一种常见的阀门，它具有特殊的结构和工作原理。
本文将从单向阀的结构和工作原理两个方面进行详细介绍。
一、单向阀的结构单向阀由阀体、阀芯和弹簧组成。
阀体是单向阀的外壳，一般由金属材料制成，具有一定的耐压能力。
阀芯是单向阀的关键部件，一般由金属材料制成，具有良好的密封性能。
弹簧则起到控制阀芯开闭的作用。
二、单向阀的工作原理单向阀的工作原理基于流体力学原理。
当流体从单向阀的进口流入阀体时，阀芯受到进口侧的压力作用，同时弹簧也对阀芯施加一定的力。
在这种情况下，阀芯会受到进口侧的压力和弹簧力的平衡，保持关闭状态，阻止流体倒流。
当流体从单向阀的出口反向流入时，进口侧的压力会减小，而出口侧的压力会增加。
在这种情况下，阀芯受到出口侧压力的作用，同时弹簧也对阀芯施加一定的力。
当出口侧的压力超过进口侧的压力和弹簧力时，阀芯会打开，允许流体通过，实现单向流动。
单向阀的工作原理可以简单归纳为：阀芯受到不同方向压力的作用，通过压力差来控制阀芯的开闭状态，实现单向流动。
三、单向阀的应用单向阀在工业生产中有着广泛的应用。
它可以防止流体倒流，保护设备的正常运行。
以下是单向阀的几个主要应用领域：1. 液压系统：单向阀用于液压系统中的管路和装置，可以起到防止液压油倒流的作用，保证系统的正常工作。
2. 自动化设备：单向阀在自动化设备中的应用非常广泛，例如用于气动系统中的气缸控制，可以实现有序的气缸运动。
3. 清洁设备：单向阀在清洁设备中常用于控制水流的方向，例如洗衣机中的进水阀，可以防止水流倒灌。
4. 汽车工业：单向阀在汽车工业中的应用也非常广泛，例如汽车的燃油供给系统中，单向阀可以避免燃油倒流，保证供油的稳定性。
总结：单向阀具有结构简单、工作可靠、使用方便等优点，在工业生产中有着广泛的应用。
通过对单向阀的结构和工作原理的了解，我们可以更好地理解单向阀的工作机制，正确选择和使用单向阀，提高生产效率，保证设备的正常运行。

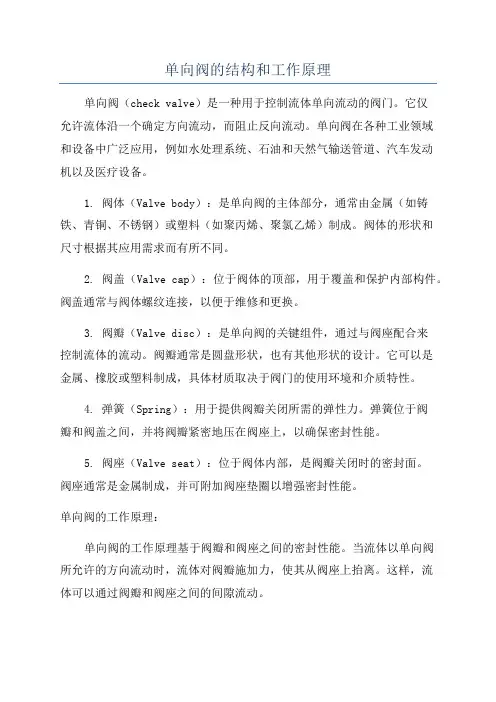

单向阀的结构和工作原理
单向阀的结构和工作原理单向阀（check valve）是一种用于控制流体单向流动的阀门。
它仅允许流体沿一个确定方向流动，而阻止反向流动。
单向阀在各种工业领域和设备中广泛应用，例如水处理系统、石油和天然气输送管道、汽车发动机以及医疗设备。
1. 阀体（Valve body）：是单向阀的主体部分，通常由金属（如铸铁、青铜、不锈钢）或塑料（如聚丙烯、聚氯乙烯）制成。
阀体的形状和尺寸根据其应用需求而有所不同。
2. 阀盖（Valve cap）：位于阀体的顶部，用于覆盖和保护内部构件。
阀盖通常与阀体螺纹连接，以便于维修和更换。
3. 阀瓣（Valve disc）：是单向阀的关键组件，通过与阀座配合来控制流体的流动。
阀瓣通常是圆盘形状，也有其他形状的设计。
它可以是金属、橡胶或塑料制成，具体材质取决于阀门的使用环境和介质特性。
4. 弹簧（Spring）：用于提供阀瓣关闭所需的弹性力。
弹簧位于阀瓣和阀盖之间，并将阀瓣紧密地压在阀座上，以确保密封性能。
5. 阀座（Valve seat）：位于阀体内部，是阀瓣关闭时的密封面。
阀座通常是金属制成，并可附加阀座垫圈以增强密封性能。
单向阀的工作原理：单向阀的工作原理基于阀瓣和阀座之间的密封性能。
当流体以单向阀所允许的方向流动时，流体对阀瓣施加力，使其从阀座上抬离。
这样，流体可以通过阀瓣和阀座之间的间隙流动。
当流体反向流动时，即相反方向施加力于阀瓣上时，弹簧将阀瓣紧密地压在阀座上，防止流体通过。
这种紧密的接触使单向阀具有较好的密封性能，防止反向流动。
单向阀的工作原理可分为以下几种类型：1. 种子型单向阀（Swing check valve）：阀瓣是以铰链连接在阀体上，并通过弹簧或重力保持关闭。
当流体以正向流动时，阀瓣打开并沿逆时针方向旋转，在反向流动时，阀瓣受到流体压力和重力的作用而关闭。
2. 提升式单向阀（Lift check valve）：阀瓣沿轴线方向和阀座垂直移动，以控制流体的流动。
单向阀工作原理介绍(用脚趾头都可以看懂的)
单向阀工作原理介绍（用脚趾头都可以看懂的）[ 扬帆导读 ] 单向阀包括普通单向阀和液控单向阀，不特指的情况下，所说的单向阀指的就是普通单向阀。
本文将介绍单向阀和液控单向阀的结构、原理及应用。
下图为常见的单向阀和液控单向阀产品。
1 单向阀单向阀可谓是液压系统中结构和原理最为简单的元件了，但是任何一个系统都少不了它，它在液压系统中的作用可以用“简单粗暴”来形容。
（1）单向阀的结构和工作原理单向阀的原理是使油液正向导通、反向截止（类似于电路中的二极管）。
按阀芯结构不同，单向阀可分为球阀和锥阀两种结构形式。
球阀结构简单、制造方便，但没有导向性，密封性较差，一般很少使用；锥阀工艺要求严格，但密封性好，工程中用的单向阀多为锥阀结构。
单向阀根据进出油口方向是否相同有直通式和直角式两种结构，下图为锥阀式直通单向阀的原理图。
该阀主要由阀芯、阀体、阀座、弹簧等结构组成。
当P1进油时，压力油克服弹簧力推开阀芯，使单向阀导通；当P2进油时，液压力和弹簧力将阀芯压在阀座上，此时油液为截止状态。
直通式单向阀结构简单、体积小，但容易有噪声和振动，并且更换弹簧不便。
而下图的直角式单向阀有效减轻了振动，并且更换弹簧较方便。
（2）单向阀产品除了管式单向阀，单向阀还有很多结构形式，比如叠加式、插装式、板式等。
下面列举一些不同结构形式的单向阀产品。
下图为力士乐M-SR型插装式单向阀，为插入阀块内使用，有直通式和直角式两种结构形式。
下图为Z1S型叠加式单向阀及符号，在阀块上叠加使用。
（3）单向阀的应用场合2 液控单向阀（1）液控单向阀的结构和工作原理液控单向阀是根据需要可以实现油液逆向流动的单向阀。
下图为液控单向阀的原理。
与普通单向阀不同，液控单向阀增加了控制活塞和控制油口。
当控制口无压力时，为普通单向阀的功能；当控制口通压力油时，推杆推开单向阀芯，可实现油液倒流。
（2）液控单向阀产品下图为力士乐SV和SL型液控单向阀原理图及符号。
该阀采用了带卸荷阀芯的结构，避免了控制压力过高。
单向阀阀芯的结构种类
单向阀阀芯的结构种类单向阀，嘿，这可是个有趣的东西。
咱们生活中虽然不太容易直接接触到，但它的作用可大了。
在很多地方，单向阀就像个门卫，专门负责把流体的方向控制得服服帖帖。
想象一下，要是没有这些小家伙，水啊油啊全乱七八糟地流，那真是麻烦了。
而阀芯，正是这道门的“门把”，有着不同的结构种类，今天咱就来聊聊这其中的奥妙。
咱们得说说最常见的类型，叫做“球阀芯”。
这东西听起来就有点高大上，其实它的工作原理简单得很。
一个小小的球在阀体里转来转去，水流一来就让它转到合适的位置，水流就通了；一停下来，水流也就被挡住了。
真是聪明得让人想笑，像极了我们生活中的“小抠门”，只给需要的时候开门，平时死活不让你进。
嘿，你是不是也想到那些总是关心你家里水表的人，真是一模一样。
接下来要说的就是“蝶阀芯”。
这个名字听着就像是舞蹈一般的优雅。
实际上，它的形状有点像翅膀，轻轻一扭就能打开。
水流过的时候，阀芯就像小蝴蝶翩翩起舞，流量一大，它就张开得更大，流量一小，它又慢慢合拢。
可别小看它，这种灵活的设计让很多场合的流体控制变得简简单单，简直是一种艺术。
就像那种能随时应对各种场合的朋友，无论是聚会还是静谧的茶话会，总能轻松应对。
再聊聊“闸阀芯”。
这个家伙可真是个老实人。
它的结构厚实，像个勤劳的农民。
水流来时，它得慢慢地把闸门抬起来，等流量达到一定程度后，再合上。
就像是你跟朋友一起做决定，得经过一番争论才能达成一致，有时候还要给个台阶下，慢慢来。
不过，这种耐心的设计也让它在某些特殊场合中，显得特别稳重。
再来说说“针阀芯”。
这个名字听起来就有点尖尖的，果然，它的结构就像一根针。
它的开合控制精细，可以调节流量的大小，适合一些需要精细控制的场合。
想象一下，在厨房里，掌握火候的重要性。
就像你在调味的时候，要一滴一滴地加，这个针阀芯正是这样，能够给你带来精准的控制，让你掌握每一个细节。
还有“隔膜阀芯”。
这个家伙的设计有点特别，像个小隔离墙，水流不直接接触阀体。
