钢筋混凝土正截面受弯实验报告
《混凝土结构设计原理》实验报告实验一钢筋混凝土受弯构件正截面试验专业12 级 1 班姓名学号二零一四年十月二十六号仲恺农业工程学院城市建设学院目录1.实验目的： (2)2.实验设备： (2)试件特征 (2)试验仪器设备： (2)3.实验成果与分析，包括原始数据、实验结果数据与曲线、根据实验数据绘制曲线等。
(3)实验简图 (3)适筋破坏-配筋截面： (4)超筋破坏-配筋截面 (3)少筋破坏-配筋截面 (4)3.1 适筋破坏： (12)（1）计算的开裂弯矩、极限弯矩与模拟实验的数值对比，分析原因。
(12)（2）绘出试验梁p-f变形曲线。
（计算挠度） (13)（3）绘制裂缝分布形态图。
（计算裂缝） (13)（4）简述裂缝的出现、分布和展开的过程与机理。
(14)（5）简述配筋率对受弯构件正截面承载力、挠度和裂缝宽度的影响。
(14)3.2 超筋破坏： (4)（1）计算的开裂弯矩、极限弯矩与模拟实验的数值对比，分析原因。
(4)（2）绘出试验梁p-f变形曲线。
（计算挠度） (5)（3）绘制裂缝分布形态图。
（计算裂缝） (7)（4）简述裂缝的出现、分布和展开的过程与机理。
(8)（5）简述配筋率对受弯构件正截面承载力、挠度和裂缝宽度的影响。
(9)3.3 少筋破坏： (9)（1）计算的开裂弯矩、极限弯矩与模拟实验的数值对比，分析原因。
(9)（2）绘出试验梁p-f变形曲线。
（计算挠度） (10)（3）绘制裂缝分布形态图。
（计算裂缝） (10)（4）简述裂缝的出现、分布和展开的过程与机理。
(11)（5）简述配筋率对受弯构件正截面承载力、挠度和裂缝宽度的影响。
(12)4．实验结果讨论与实验小结，即实验报告的最后部分，同学们综合所学知识及实验所得结论认真回答思考题并提出自己的见解、讨论存在的问题。
(15)（院、系）专业班组混凝土结构设计原理课学号姓名实验日期2014年10月16日教师评定实验一钢筋混凝土受弯构件正截面试验1.实验目的：①了解受弯构件正截面的承载力大小、挠度变化及裂缝出现和发展过程。
②观察了解受弯构件受力和变形过程的三个工作阶段及适筋梁的破坏特征。
③测定或计算受弯构件正截面的开裂荷载和极限承载力，验证正截面承载力计算方法。
2.实验设备：试件特征（1）根据试验要求，试验的混凝土强度等级为C30(fck=20.1N/mm2，ftk=2.01N/mm2，fc14.3N/mm2, Ec=3.0×104 N/mm2），纵向受力钢筋强度等级HRB335级（极限抗拉强度标准值为fyk335N/mm2），箍筋与架立钢筋强度等级 HPB300级（屈服强度标准值为fy=270N/mm2）（2）试件为b×h=200×435 mm2，纵向受力钢筋的混凝土净保护层为20mm。
少筋、适筋、超筋的箍筋是Ф12@100，保证不发生斜截面破坏。
（3）梁的受压区配有两根Ф10的架立筋，通过箍筋与受力筋绑扎在一起，形成骨架，保证受力钢筋处在正确的位置试验仪器设备：（1）静力试验台座、反力架、支座与支墩 （2）手动式液压千斤顶 （3）20T 荷重传感器（4）YD-21型动态电阻应变仪 （5）X-Y 函数记录仪（6）YJ-26型静态电阻应变仪及平衡箱 （7）读数显微镜及放大镜（8）位移计（百分表）及磁性表座 （9）电阻应变片、导线等3.实验成果与分析，包括原始数据、实验结果数据与曲线、根据实验数据绘制曲线等。
实验简图适筋破坏-配筋截面加载：（注明开裂荷载值、纵向受拉钢筋达到设计强度fy 时的荷载值、破坏荷载值）加载： cr F =0.5KN y F =95.6KN u F =96.4KN超筋破坏-配筋截面加载：（注明开裂荷载值、纵向受拉钢筋达到设计强度fy时的荷载值、破坏荷载值）加载：F=0.5KN u F=135.1 KNcr少筋破坏-配筋截面：加载：（注明开裂荷载值、纵向受拉钢筋达到设计强度fy时的荷载值、破坏荷载值）加载：F=0.4KN u F=7.3KNcr3.1 适筋破坏：（1）计算的开裂弯矩、极限弯矩与模拟实验的数值对比，分析原因。
理论计算：1tk 1389 2.0112320.6161.020.12000.616() 2.011232(389)0.9625220.96250.47342.0333351232102.6671.020.1200()2o tk s ck cr s o cr cr yk s ck y yk s o h f A x mm f b x M f A h KN mM F KNa f A x mmf b x M f A h αα=⨯===⨯⨯=-=⨯⨯-====⨯===⨯⨯=-开裂时：开裂荷载：屈服时：1102.6673351232(389)139.362139.3668.552.0334551232139.441.020.1200139.44()4551232(389)178.9822178.98:88.042.033y y stk s ck u stk s o u u KN mM F KNa f A x mmf b x M f A h KN mM F KNa α=⨯⨯-====⨯===⨯⨯=-=⨯⨯-====屈服荷载：破坏时：破坏荷载通过分析对比，实验数据跟理论数据存在着误差，主要原因：1实验时没有考虑梁的自重，而计算理论值时会把自重考虑进去；2.计算的阶段值都是现象发生前一刻的荷载，但是实验给出的却是现象发生后一刻的荷载；3.破坏荷载与屈服荷载的大小相差很小，1.5倍不能准确的计算破坏荷载；4.整个计算过程都假设中和轴在受弯截面的中间。
（2）绘出试验梁p-f 变形曲线。
（计算挠度）054012323892.01012320.10563.01020038912320.02830.5200435s s s E c s te te A h E A E bh A A αρρ==⨯=•=⨯=⨯⨯===⨯⨯当构件开裂时，0.9625/k M KN M =6025213202600.962510 2.3080.8738912322.011.10.651.10.650.20.0283 2.30821012323893.506101.150.26 1.150.20.260.10560.962510610.11K sq s tkte sqs s s E K M h A f E A h B N mm M l f s B σηψψρσψαρ⨯===⨯⨯=-=-⨯=⨯⨯⨯⨯===⨯⋅++⨯++⨯⨯⨯==⨯负数，取213000.1123.50610mm =⨯以此类推，在不同的荷载下，可以得到相关的数据：F(kN) 0.4734 34.43 68.55 88.04 M k (KN·m)0.9625 70 139.36 178.98 sq σ(N/mm 2)2.308 167.89 334.24 429.26 ψ0.20.830.960.991310⨯s B 2()N mm 3.506 2.085 1.924 1.891f (mm)0.112 13.742 29.647 38.741实验得出的荷载-挠度曲线:（3）绘制裂缝分布形态图。
（计算裂缝）620max1.912320.02830.50.520043528989.400.0283178.9810429.3/0.8738912322.011.10.65 1.00.0283429.3429.31.90.08 1.9 1.021cr s te eq te k sq s sq eq cr s s te a A bh d mm M N mm h A d W a c E ρρσηψσψρ====⨯⨯==⨯===⨯⨯=-⨯=⨯⎛⎫=+=⨯⨯ ⎪⨯⎝⎭最大裂缝：()5 1.920120.08989.400.570mm ⨯++⨯=⎡⎤⎣⎦（4）简述裂缝的出现、分布和展开的过程与机理。
①当荷载在0.5KN内，梁属于弹性阶段，没有达到屈服更没有受到破坏。
②当荷载在0.5KN的基础上分级加载，受拉区混凝土进入塑性阶段，手拉应变曲线开始呈现较明显的曲线性，并且曲线的切线斜率不断减小，表现为在受压区压应变增大的过程中，合拉力的增长不断减小，而此时受压区混凝土和受拉钢筋仍工作在弹性范围，呈直线增长，于是受压区高度降低，以保证斜截面内力平衡。
当内力增大到某一数值时，受拉区边缘的混凝土达到其实际的抗拉强度和极限拉应变，截面处于开裂前的临界状态。
③接着荷载只要增加少许，受拉区混凝土拉应变超过极限抗拉应变，部分薄弱地方的混凝土开始出现裂缝，此时荷载为9.7KN。
在开裂截面，内力重新分布，开裂的混凝土一下子把原来承担的绝大部分拉力交给受拉钢筋，是钢筋应力突然增加很多，故裂缝一出现就有一定的宽度。
此时受压混凝土也开始表现出一定的塑性，应力图形开始呈现平缓的曲线。
此时钢筋的应力应变突然增加很多，曲率急剧增大，受压区高度急剧下降，在挠度-荷载曲线上表现为有一个表示挠度突然增大的转折。
内力重新分布完成后，荷载继续增加时，钢筋承担了绝大部分拉应力，应变增量与荷载增量成一定的线性关系，表现为梁的抗弯刚度与开裂一瞬间相比又有所上升，挠度与荷载曲线成一定的线性关系。
随着荷载的增加，刚进的应力应变不断增大，直至最后达到屈服前的临界状态。
④钢筋屈服至受压区混凝土达到峰值应力阶段。
此阶段初内力只要增加一点儿，钢筋便即屈服。
此时荷载为95.6KN。
一旦屈服，理论上可看作钢筋应力不再增大（钢筋的应力增量急剧衰减），截面承载力已接近破坏荷载，在梁内钢筋屈服的部位开始形成塑性铰，但混凝土受压区边缘应力还未达到峰值应力。
随着荷载的少许增加，裂缝继续向上开展，混凝土受压区高度降低，中和轴上移，内力臂增大，使得承载力会有所增大，但增大非常有限，而由于裂缝的急剧开展和混凝土压应变的迅速增加，梁的抗弯刚度急剧降低，裂缝截面的曲率和梁的挠度迅速增大。
（5）简述配筋率对受弯构件正截面承载力、挠度和裂缝宽度的影响。
配筋率越高，受弯构件正截面承载力越大，最大裂缝宽度值越小，但配筋率的提高对减小挠度的效果不明显。
3.2 超筋破坏：（1）计算的开裂弯矩、极限弯矩与模拟实验的数值对比，分析原因。
0362.5mm h = 2s A 2463mm = 跨度为 a 2033mm =1ck s tk f bx A f α=)2(0cr xh A f M s tk -=12463 2.01 1.23151.020.1200s tkck A f x mm f b α⨯===⨯⨯1.23152.012463362.5- 1.7922cr M KN M ⎛⎫=⨯⨯=⋅ ⎪⎝⎭1.7920.8812.033cr cr M F KN a === 破坏弯矩、荷载：14552463278.77120.1200stk sckf Ax mma f b⨯===⨯⨯278.774552463362.5-250.042uM KN M⎛⎫=⨯⨯=⋅⎪⎝⎭250.04122.992.033uuMF KNa===通过分析对比，实验数据跟理论数据存在着误差，主要原因：（1）、构件的平整度，截面尺寸是否准确、混凝土实际保护层的厚度等施工质量会使计算值与实际抗弯承载力产生差异。

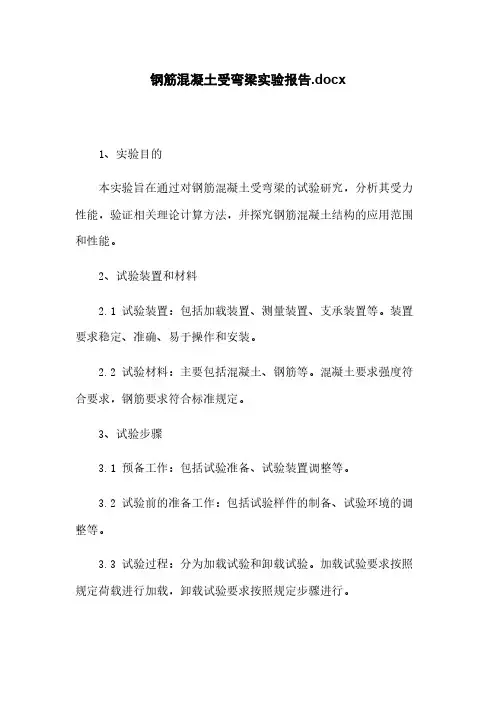

钢筋混凝土受弯梁实验报告.docx
钢筋混凝土受弯梁实验报告.docx1、实验目的本实验旨在通过对钢筋混凝土受弯梁的试验研究，分析其受力性能，验证相关理论计算方法，并探究钢筋混凝土结构的应用范围和性能。
2、试验装置和材料2.1 试验装置：包括加载装置、测量装置、支承装置等。
装置要求稳定、准确、易于操作和安装。
2.2 试验材料：主要包括混凝土、钢筋等。
混凝土要求强度符合要求，钢筋要求符合标准规定。
3、试验步骤3.1 预备工作：包括试验准备、试验装置调整等。
3.2 试验前的准备工作：包括试验样件的制备、试验环境的调整等。
3.3 试验过程：分为加载试验和卸载试验。
加载试验要求按照规定荷载进行加载，卸载试验要求按照规定步骤进行。
3.4 试验数据记录：对试验过程中的数据进行记录和处理，包括力、位移等参数。
4、试验结果与分析4.1 实测数值：对试验过程中获得的数据进行整理和统计，得到实测数值。
4.2 结果分析：根据实测数据进行分析，计算弯曲应力、延性系数等相关参数，分析试验结果的合理性和可靠性。
5、结论通过对钢筋混凝土受弯梁的实验研究，得出以下结论：5.1 钢筋混凝土受弯梁的受力性能良好，能够满足一定的工程要求。
5.2 相关理论计算方法与试验结果吻合度较高，验证了其可行性和准确性。
5.3 钢筋混凝土结构具有一定的应用范围和性能，可以广泛应用于建筑工程中。
附件：实验数据记录表、实验图片等相关附件。
法律名词及注释：1、民法：指民事法律制度，用于调整个人、团体、社会组织等之间关系的法律规范。
2、合同法：指用于调整合同订立、履行、变更等事项的法律规范。
3、建筑法：指用于调整建筑工程活动的法律规范，包括建筑工程的规划、设计、施工、验收等方面。
1、实验目的本实验旨在通过对钢筋混凝土受弯梁的试验研究，分析其受力性能和破坏模式，探究钢筋混凝土结构的受力机理和应用范围。
2、试验装置和材料2.1 试验装置：包括加载装置、测量装置、支承装置等。
装置要求稳定、准确、易于操作和安装。
钢筋混凝土受弯梁试验报告(打印出来)
钢筋混凝土受弯梁试验报告(打印出来)钢筋混凝土受弯梁试验报告学院：学号：姓名：时间：2013年4月10日钢筋混凝土受弯梁试验报告一、试验目的1、掌握制订混凝土结构构件试验方案的原则，设计钢筋混凝土简支梁的制作方案、受弯破坏的加荷方案和测试方案。
2、熟悉常用钢筋混凝土构件制作及测试系统的组成，能根据试验设计量程和精度要求准确选择试验设备和测量仪器。
3、初步掌握试验量测数据的整理和分析技术，正确撰写试验报告。
4、深化所学知识，培养动手能力和创新能力，提高科研兴趣。
二、试件设计和制作1、步骤（1）设计钢筋混凝土梁截面尺寸及配筋，在结构实验室按设计图纸要求进行钢筋下料。
设计钢筋混凝土梁如下图，梁长1500mm，计算跨径为1300mm，截面尺寸为200 250mm。
采用C20混凝土，纵筋为HRB335，箍筋级别为HPB235。
（2）按设计绑扎钢筋，形成骨架，转运到工程训练中心。
（3）按混凝土梁截面尺寸选择好模板，支好模板，将模板内表面涂一薄层脱模剂以备脱模方便；将制作完的钢筋笼按设计要求放入模板内，模板内事先放有设计好的保护层垫块。
（4）将拌合均匀的混凝土装入模板内，填充饱满，振捣密实，并制作立方体试件。
（5）在自然条件下养护28天，几天后拆除模板，注意浇水。
（6）将混凝土梁和试件运至实验室，按照预定方案进行承载力试验，观测裂缝的产生与开展情况，记录试件受力各个过程的现象，直至试件破坏，并与预测结果比较，完成试验报告。
2、试件检查在养护28天后，进行试验。
试件实际尺寸：钢筋混凝土梁长1.5m，高250mm，宽200mm；混凝土立方体试件尺寸：150⨯150⨯150mm。
试件外观特征：钢筋混凝土梁底面、侧面平滑，顶面略显粗糙，混凝土颜色基本一致，少部分区域略有颜色不均现象，呈黑色状，无钢筋裸露现象，无流浆现象，底部存在个别蜂窝。
三、测试方案试验全过程要测读荷载施加力值、挠度和应变的数据。
1、试验设备2、测点布置采取在梁跨中施加一集中力作用，跨中位置较为薄弱，且挠度最大，应力较大，故将测点布置在跨中位置，分别测定跨中位置挠度、受拉区边缘应变、受压区边缘应变及中间区域应变。
钢筋混凝土梁正截面受弯性能实验报告
钢筋混凝土梁正截面受弯性能实验报告一、实验记录结果表应变与挠度记录表测点荷载钢筋应变混凝土应变με挠度mm荷载级数荷载值1 2 1 2 3 4 1 2 3 4 5 KN με预载0 -1 1 0 1 0 0 0.0030000.003 4 13 13 21 6 -3 -12 0.0030.1770.007-0.230.017 8 41 41 64 19 -8 -32 -0.060.3630.007-0.06012 98 83 141 46 -10 -59 -0.1530.5570.0070.10.017标准加载14 129 107 190 65 -9 -72 -0.1970.680.0070.20.013 16 162 130 224 89 -5 -83 -0.2370.80.0070.310.023 18 195 156 289 116 -3 -98 -0.2530.920.0070.4270.023 20 232 183 351 144 2 -112 -0.273 1.040.0130.5270.023 22 270 214 417 179 9 -127 -0.283 1.1630.0130.7670.017 24 311 245 497 224 19 -147 -0.31 1.30.090.7870.02 26 349 275 570 263 30 -155 -0.333 1.4370.2170.9730.023 28 386 305 643 300 37 -169 -0.36 1.5570.34 1.0270.017 32 450 368 769 361 51 -198 -0.38 1.820.583 1.270.017 34 487 401 838 395 56 -215 -0.37 1.940.727 1.407-0.007破坏加载38 552 475 964 459 68 -245 -0.38 2.217 1.043 1.68-0.013 42 618 540 1078 524 80 -275 -0.383 2.547 1.327 1.937-0.01 46 685 584 1208 610 96 -306 -0.38 2.783 1.637 2.237-0.007 50 750 655 1386 687 115 -335 -0.38 3.393 1.943 2.543-0.007 54 817 714 1510 776 139 -367 -0.38 3.403 2.273 2.88058 886 783 1645 853 153 -405 -0.38 4.2 2.74 3.413-0.00362 949 864 1781 928 164 -439 -0.39 4.757 3.42 3.973-0.003 66 1011 914 1895 991 172 -475 -0.3979.373 3.913 4.503-0.00370 1180 2487 2113 1133 273 -500 -0.4037.057 4.51 5.230.003二、实验现象描述及裂缝分布图如图，随着荷载的逐渐增大，梁逐渐出现裂缝并变大，且裂缝成斜向分布。
钢筋混凝土梁受弯构件 正截面承载力实验
有技术、技术秘密、软件、算法及各种新的产品、工程、技术、系统的应用示范等。
第三条本办法所称科技成果转化，是指为提高生产力水平而对科学研究与技术开发所产生的具有实用价值的科技成果所进行的后续试验、开发、应用、推广直至形成新技术、新工艺、新材料、新产品，发展新产业等活动。
第四条科技成果转化应遵守国家法律法规，尊重市场规律，遵循自愿、互利、公平、诚实信用的厚则，依照合同的约定，享受利益，承担风险，不得侵害学校合法权益。
第二章组织与实施第五条学校对科技成果转化实行统一管理。
合同的签订必须是学校或具有独立法人资格的校内研究机构，否则科技成果转化合同的签订均是侵权行为，由行为人承担相应的法律责任。
第六条各学院应高度重视和积极推动科技成果转化工作，并在领导班子中明确分管本单位科技成果转化工作的负责人。
第七条学校科学技术处是学校科技成果转化的归口管理部门，是科技成果的申报登记和认定的管理机构，负责确认成果的权属并报批科技成果转化合同。
第八条学校科技成果可以采用下列方式进行转化：（一）自行投资实施转化；（二）向他人转让；（三）有偿许可他人使用；（四）以该科技成果作为合作条件，与他人共同实施转化；（五）以该科技成果作价投资，折算股份或者出资比例；（六）其它协商确定的方式。
第九条不论以何种方式实施科技成果转化，都应依法签订合同，明确各方享有的权益和各自承担的责任，并在合同中约定在科技成果转化过程中产生的后续改进技术成果的权属。
第十条对重大科研项目所形成的成果，或拟转让的、作价入股企业的、金额达到100万元的科技成果，应先到科学技术处申请、登记备案，并报请学校校长办公会审核、批准、公示后才能进行。
第十一条科技成果转让的定价主要采取协议定价方式，实行协议定价的，学校对科技成果名称、简介、拟交易价格等内容进行公示，公示期15天。
第十二条对于公示期间实名提出的异议，学校科学技术处组织不少于3人的行业专家进行论证，并将论证结果反馈至科技成果完成人和异议提出者，如任何一方仍有异议，则应提交第三方评估机构进行评估，并以评估结论为准。
混凝土正截面受弯试验报告
目录一、实验目的： (1)二、实验设备： (1)三、实验成果与分析，包括原始数据、实验结果数据与曲线、根据实验数据绘制曲线 (1)3.1实验简图 (1)3.2少筋破坏： (2)3.3超筋破坏： (3)3.4适筋破坏： (4)四、实验结果讨论与实验小结。
(6)仲恺农业工程学院实验报告纸（院、系）专业班组课学号姓名实验日期教师评定实验一钢筋混凝土受弯构件正截面试验一、实验目的：1、了解受弯构件正截面的承载力大小、挠度变化及裂缝出现和发展过程；2、观察了解受弯构件受力和变形过程的三个工作阶段及适筋梁的破坏特征；3、测定或计算受弯构件正截面的开裂荷载和极限承载力，验证正截面承载力计算方法。
二、实验设备：1、试件特征1）梁的混凝土强度等级为C30（=14.3N/mm2，=1.43N/mm2，=3.0×104N/mm2，f tk=2.01N/mm2），纵向受力钢筋强度等级HRB335级(=300N/mm2，=2.0×105N/mm2)，箍筋与架立筋强度等级HPB235级(=210N/mm2，=2.1×105N/mm2)。
2）纵向钢筋的混凝土保护层厚度为25mm，试件尺寸及配筋如下图所示。
3）少筋、适筋、超筋的箍筋分别为φ8@200、φ10@200、φ10@100，保证不发生斜截面破坏。
4）梁的受压区配有两根架立筋，通过箍筋与受力钢筋扎在一起，形成骨架，保证受力钢筋处在正确的位置。
2、实验仪器设备1）静力试验台座、反力架、支座及支墩2）20T手动式液压千斤顶3）20T荷载传感器4）YD-21型动态电阻应变仪5）X-Y函数记录仪6）YJ-26型静态电阻应变仪及平衡箱7）读数显微镜及放大镜8）位移计（百分表）及磁性表座9）电阻应变片、导线等三、实验成果与分析，包括原始数据、实验结果数据与曲线、根据实验数据绘制曲线3.1实验简图少筋破坏-配筋截面：加载：=13.3kN=16.8kN适筋破坏-配筋截面加载：=15.3kN=91.7kN =99.6kN超筋破坏-配筋截面加载：=35.5kN=224.9kN 3.2少筋破坏：（1）计算的开裂弯矩、极限弯矩与模拟实验的数值对比，分析原因理论计算：=440－30=410mm =0.0033=0.0033×3.00×=99.00N/mm x===4.348mm =x(－0.5x)=1.0×14.3×250×4.348×(410－0.5×4.348)=6.339kN·m开裂荷载:F cr ===5.283kNx===13.17mm =x(－0.5x)=1.0×14.3×250×13.17×(410－0.5×13.17)=18.99kN·m屈服荷载:F u ===15.83kN破坏荷载:F 破=1.5F u =1.5×15.83=23.75kN混凝土自重：F 自==6.188kN模拟实验的数据为开裂荷载为:F cr =13.3kN破坏荷载：F 破=16.8kN本次实验数据对比，误差存在，产生误差的主要原因有三点：1实验时没有考虑梁的自重，而计算理论值时会把自重考虑进去；2.计算的阶段值都是现象发生前一刻的荷载，但是实验给出的却是现象发生后一刻的荷载；3.破坏荷载与屈服荷载的大小相差很小，1.5倍不能准确的计算破坏荷载；4.整个计算过程都假设中和轴在受弯截面的中间。
钢筋混凝土受弯构件正截面实验报告
钢筋混凝土受弯构件正截面实验报告
一、实验目的
1.掌握钢筋混凝土受弯构件正截面的试验方法及其原理。
2.了解和分析钢筋混凝土受弯构件的抗弯性能。
二、实验原理
钢筋混凝土受弯构件正截面试验是通过对钢筋混凝土梁进行施加弯矩和观察其变形情况，来探讨受弯梁的抗弯性能。
钢筋混凝土梁的抗弯性能取决于混凝土的强度和钢筋的数量和位置，弯曲时内力的分布，以及钢筋与混凝土之间的黏结情况等因素。
梁的抗弯性能可以通过计算梁的截面惯性矩和抗弯强度进行预测，也可以通过对梁进行试验来直接测量。
三、实验设备和材料
设备：
1.标准试验机。
2.测量仪器和设备。
材料：
1.钢筋混凝土梁。
2.配重器。
四、实验步骤
1.将钢筋混凝土梁垂直放置在试验机上，并安装好测量仪器和设备。
2.通过试验机施加一个单调增加的弯矩，每次增加的力矩值不超过梁的承载能力的70%。
并记录每个阶段的弯矩和梁的变形。
3.进行试验后，获取试验数据，包括弯矩和位移等记录数据，然后计算梁的截面惯性矩和抗弯强度，并将结果进行分析。
五、注意事项
1.试验过程中要注意安全，避免梁破裂或其他安全事故。
2.试验结果的精度取决于试验的准确性，因此操作人员必须非常小心和专业。
3.在试验后，应对设备进行彻底清洁和维护。
钢筋混凝土梁受弯实验总结
钢筋混凝土梁受弯实验总结
钢筋混凝土梁在受弯时，其受力特性和变形能力是我们需要关注和研究的重要内容。
通过梁受弯实验，我们可以了解梁在力学上的性能，为工程设计和结构分析提供依据。
以下是钢筋混凝土梁受弯实验的总结：
1. 实验目的和步骤：
- 实验目的是研究梁的弯曲性能和破坏模式。
- 实验步骤包括制作梁模型、加荷、测量变形和记录实验数据等。
2. 材料选择和制作：
- 选择合适的混凝土和钢筋，以保证梁的强度和韧性。
- 根据设计要求和实验目的，制作梁的尺寸和配筋。
3. 加荷过程和实验数据记录：
- 逐渐增加加载力，记录梁的挠度和应变等参数。
- 观察梁的破坏模式，如裂缝的产生和扩展。
4. 结果分析和讨论：
- 归纳并分析实验结果，了解梁的强度、刚度和变形能力。
- 讨论实验结果与设计预期的一致性，并分析原因。
5. 结论和经验总结：
- 根据实验结果，给出钢筋混凝土梁受弯的性能指标。
- 总结实验中遇到的问题和经验，为今后的工程实践提供参考。
通过钢筋混凝土梁受弯实验，我们可以获得梁在弯曲过程中的载荷-挠度和应力-应变关系。
这些实验数据和结论对于梁的设
计和分析具有重要意义，能够保证梁的结构安全性和使用性能。
同时，实验还能帮助我们对混凝土结构的力学行为有更深入的理解，为工程实践提供可靠的依据。
钢筋混凝土受弯构件正截面破坏实验报告
1.实验目的
1.了解受弯构件正截面的承载力大小、挠度变化及裂缝出现和发展过程
2.观察了解受弯构件受理和变形过程的三个工作阶段及适筋梁的破坏特征
3.测定受弯构件正截面的开裂荷载和极限承载力，验证正截面承载力计算方法。
2.主要仪器设备
1.静力试验台、反力架、支座及支墩
2.手动液压千斤顶
3.荷载传感器
4.比尺
5.百分表
3.实验加载示意图
4.实验结果
(1)绘制f M --曲线图，描述该曲线的特征。
M /M p a
f / mm
(2)绘制w M --曲线图。
-1012345678 B
M /M p a
w/mm
(3)绘制梁破坏形态图，判定梁的破坏类型。
适筋梁破坏
(4)描述梁正截面破坏过程及其特征，确定梁的开裂荷载和破坏荷载。
随着荷载增加，梁中部纯弯段薄弱截面的裂缝进一步向上发展，中和轴上移混凝土受压区高度减少，混凝土的压应力和压应变迅速增加，当混凝土压应变达到极限压应变时，混凝土被压碎，梁破坏。
开裂荷载4.97ＫＮ，破坏荷载18.02KN 。
钢筋混凝土正截面受弯实验报告.
《混凝土结构设计原理》实验报告实验一钢筋混凝土受弯构件正截面试验专业12 级1班姓名学号二零一四年十月二十六号仲恺农业工程学院城市建设学院目录1.实验目的： (2)2.实验设备： (2)试件特征 (2)试验仪器设备： (2)3.实验成果与分析，包括原始数据、实验结果数据与曲线、根据实验数据绘制曲线等。
(2)实验简图 (2)适筋破坏-配筋截面： (3)超筋破坏-配筋截面 (3)少筋破坏-配筋截面 (3)3.1 适筋破坏： (11)（1）计算的开裂弯矩、极限弯矩与模拟实验的数值对比，分析原因。
(11)（2）绘出试验梁p-f变形曲线。
（计算挠度） (11)（3）绘制裂缝分布形态图。
（计算裂缝） (12)（4）简述裂缝的出现、分布和展开的过程与机理。
(12)（5）简述配筋率对受弯构件正截面承载力、挠度和裂缝宽度的影响。
(13)3.2 超筋破坏： (4)（1）计算的开裂弯矩、极限弯矩与模拟实验的数值对比，分析原因。
(4)（2）绘出试验梁p-f变形曲线。
（计算挠度） (4)（3）绘制裂缝分布形态图。
（计算裂缝） (6)（4）简述裂缝的出现、分布和展开的过程与机理。
(6)（5）简述配筋率对受弯构件正截面承载力、挠度和裂缝宽度的影响。
(7)3.3 少筋破坏： (7)（1）计算的开裂弯矩、极限弯矩与模拟实验的数值对比，分析原因。
(8)（2）绘出试验梁p-f变形曲线。
（计算挠度） (8)（3）绘制裂缝分布形态图。
（计算裂缝） (9)（4）简述裂缝的出现、分布和展开的过程与机理。
(9)（5）简述配筋率对受弯构件正截面承载力、挠度和裂缝宽度的影响。
(10)4．实验结果讨论与实验小结，即实验报告的最后部分，同学们综合所学知识及实验所得结论认真回答思考题并提出自己的见解、讨论存在的问题。
(13)（院、系）专业班组混凝土结构设计原理课实验一钢筋混凝土受弯构件正截面试验1.实验目的：①了解受弯构件正截面的承载力大小、挠度变化及裂缝出现和发展过程。
钢筋混凝土受弯梁试验报告(打印出来)
钢筋混凝土受弯梁试验报告
学院：
学号：
姓名：
时间：2013年4月10日
钢筋混凝土受弯梁试验报告
一、试验目的
1、掌握制订混凝土结构构件试验方案的原则，设计钢筋混凝土简支梁的制作方案、受弯破坏的加荷方案和测试方案。
2、熟悉常用钢筋混凝土构件制作及测试系统的组成，能根据试验设计量程和精度要求准确选择试验设备和测量仪器。
3、初步掌握试验量测数据的整理和分析技术，正确撰写试验报告。
4、深化所学知识，培养动手能力和创新能力，提高科研兴趣。
二、试件设计和制作
1、步骤
（1）设计钢筋混凝土梁截面尺寸及配筋，在结构实验室按设计图纸要求进行钢筋下料。
设计钢筋混凝土梁如下图，梁长1500mm ，计算跨径为1300mm ，截面尺寸为200 250mm 。
采用C20混凝土，纵筋为HRB335，箍筋级别为HPB235。
（2）按设计绑扎钢筋，形成骨架，转运到工程训练中心。
（3）按混凝土梁截面尺寸选择好模板，支好模板，将模板内表面涂一薄层脱模剂以备脱模方便；将制作完的钢筋笼按设计要求放入模板内，模板内事先放有设计好的保护层垫块。
（4）将拌合均匀的混凝土装入模板内，填充饱满，振捣密实，并制作立方体试件。
（5）在自然条件下养护28天，几天后拆除模板，注意浇水。
（6）将混凝土梁和试件运至实验室，按照预定方案进行承载力试验，观测裂缝的产生与开展情况，记录试件受力各个过程的现象，直至试件破坏，并与预测结果比较，完成试验报告。
2、试件检查
在养护28天后，进行试验。
