九年级第一学期物理期末考试试题及答案
第一学期期末考试九年级物理试题一、选择题（每小题只有一个正确答案，请将正确答案前的字母填入下表中，每小题2分，共26分）1．下列器械都是杠杆原理在生活中的应用，其中属于省力杠杆的是A．钓鱼杆B．天平C．镊子D．开瓶盖的扳手2．下列说法中正确的是A．物体吸收热量，温度一定升高B．物体内能增加，一定是物体吸收了热量C．物体温度不变，内能也可能增加D．物体内能增加，一定是外界对物体做了功3．一台机器的功率是750W，它表示这台机器A．1min做的功是750W B．1min做的功是750JC．1s做的功是750J D．1s做的功是750W4．关于功率和机械效率，下列说法中正确的是A．功率大的机械，机械效率一定高B．做功多的机械，机械效率一定高页脚内容1页脚内容2C ．机器的功率越大，做功就越多D ．机器的功率越大，做功就越快 5．如图1所示，两盏相同的电灯闭合开关后都能发光。
过一会儿，两盏电灯突然都不亮了，且电压表和电流表的示数均变为零，此时电路发生的故障可能是A ．电灯L 1灯丝断了B ．电灯L 2灯丝断了C ．电灯L 1短路D ．电灯L 2短路6．如图2所示的电路中，电源电压U 保持不变，当开关S 由断开到闭合时，电流表两次示数之比是1∶5；由此可知，电阻1R 与2R 之比是A ．5∶1B ．1∶5C ．1∶4D ．4∶17．下列关于电磁现象的说法中，正确的是A ．通电导体在磁场中的受力方向只与电流方向有关B ．电动机是把电能转化为机械能的机器C ．电磁铁的磁性强弱只与电流大小有关D ．闭合电路的一部分导体在磁场中运动时，一定产生感应电流8．将一盏台灯接入家庭电路中，闭合台灯的开关，发现台灯不亮，同时其他用电器也停止工作。
经检查发现保险丝熔断，更换新的保险丝，将台灯再单独接入电路，闭合开关后，发现保险丝又熔断了，其原因可能是A ．台灯灯座短路B ．台灯灯丝断了C ．台灯开关短路D ．台灯功率过大9．小明利用电能表测量某一家用电器的电功率。
当电路中只有这一个用电器连续工作时，测得在1h 内消耗的电能为1.2kW ·h ，那么这一个用电器可能是 A ．电冰箱 B ．普通白炽灯S页脚内容3C ．彩色电视机D ．挂壁式空调机10．如图3所示，在弹簧测力计下端吊一块条形磁铁，将弹簧测 力计沿水平方向平移至右端的过程中，弹簧测力计的示数将 A ．逐渐变小 B ．逐渐变大 C ．先变小后变大 D ．先变大后变小 11．如图4所示，杠杆可绕O 点转动，力F 作用在杠杆一端且始终与杠杆垂直；在将杠杆缓慢地由位置A 拉到位置B 的过程中，力FA ．变大B ．变小C ．不变D ．先变大后变小12．如图5所示的电路图中，定值电阻R 1、R 2和滑动变阻器Ｒ串联，R 1和R 2两端的电压分别为Ｕ1和Ｕ2，当滑动变阻器的滑片Ｐ向右滑动时 A ．Ｕ1变小，Ｕ1∶Ｕ2 也变小 B ．Ｕ1变小，Ｕ1∶Ｕ2 不变 C ．Ｕ1变大，Ｕ1∶Ｕ2不变 D ．Ｕ1变大，Ｕ1∶Ｕ2 也变大13．某同学做电学实验时，电路如图6所示，已知他所用电流表的量程为0～0.6A ，电压表的量程为0～3V ，电源电压为6V （保持不变），滑动变阻器的最大阻值为50Ω，定值电阻 R 0为10Ω，开关S 闭合后，在移动滑动变阻器的过程中，下列情况可能出现的是A ．电流表的最大示数为0.6AB ．滑动变阻器的最小功率为0 WC ．电压表的最小示数为1V页脚内容4D ．电阻R 0的最大功率为1.8W第二部分 非选择题 （共94分）二、填空题（每空1分，共19分）14．家庭电路的电压是 V ，不高于 V 的电压对人体是安全的。
15．汽油机一个工作循环由吸气、压缩、做功、排气四个冲程组成，其中做功冲程是将_________能转化为__________能。
16．长lm 的杠杆水平放置，支点距左端0.8m ，若在左端挂20N 的重物，为使杠杆在水平位置平衡，应在杠杆的最右端挂_______N的重物（杠杆重不计）。
17．如图7所示，“嫦娥一号”在奔月前先有一个绕地球运行的过程，它在大气层外环绕地球运行的过程中，经过近地点的动能 （选填：大于、小于、等于）它在远地点的动能；它从远地点向近地点运行的过程中，机械能的变化情况是______（选填：变大、变小、不变）。
18．为使标有“4.5V 0.5A ”的灯泡能接到电压为6V 的电源上正常发光，应该事先取一只阻值为 Ω的电阻器与灯泡 联，再接通电路。
此时，该电阻器的电功率为_________W 。
19．规格为“3V 3W”和“6V 12W”的甲、乙两只小灯泡，当它们都在额定电压下工作时，比较两灯的亮度是： ；若将它们串联接到电压为6V 的电源上，比较两灯的亮度是： ；若将它们并联接到电压为3V 的电源上，比较两灯的亮度是： .（选填：甲灯亮些、乙灯亮些、一样亮）。
20．如图8所示，重为100N 的物体A 在水平拉力F 的作用下，沿水平面以0.4m/s 的速度作匀速直线运动，弹簧测力计的示数为5N （滑轮、绳子、弹簧测力计的重力及绳子与滑轮间的摩擦均不计）。
则此时物体A 受到的摩擦力为_____N ；若物体A 匀速运动2s ，则拉力F 做功为_______J ，拉力F 的功率为________W 。
21．为合理利用电能，目前我市正在推广使用“分时电能表”，进行分时段计费。
张敏同学家的“分时电能表”规格为“220V 10A ”。
得分评 卷人页脚内容5(1)在这种情况下，张敏家同时接入电路的用电器总功率不得超过________W 。
(2)张敏统计她家所有的用电器的额定功率如下表：当这些用电器都同时正常工作时，通过电能表的实际电流是________A.(3)分时段计费标准如右表；张敏家所有用电器每天在两个时段都各正常工作1h ，则一天的电费______元。
三、作图题（每题2分，共8分）22．如图9是安装在小区进出口的栏杆示意图，当在栏杆A 处施加压力F 时，可将栏杆转到图示位置，请在图中画出此时压力的力臂1G L 223．如图10所示，方框内是由两个阻值相同的电阻和一个开关组成的电路。
当开关由断开到闭合后，电流表的示数变为原来两倍，在方框内画出表示连接情况的电路图 (电源电压保持不变) 。
24．请将如图11所示的电路补画完整：在图中①和②的缺口处分别画出开关或灯泡的电路符号，并把③处的三孔插座连入电路。
25．在图12中用笔画线代替导线，将图中各元件连成满足要求的电路。
要求是：⑴接通电路后小电器名称电饭锅洗衣机电视机照明电灯 电 扇额定功率(w)750150702525 40 40得分评 卷人高峰时段(07:00~21:00)0.55元／度图A.页脚内容6磁针能静止在图示位置；⑵当变阻器滑片向右移动时，蹄形电磁铁的磁性减弱。
四、实验探究题（共34分）26．（3分）如图13所示，是探究“物体的动能与哪些因素有关”的实验装置。
让同一小球两次分别从同一滑轨的不同高度A 处和B 处自由滚下，撞击处于水平面上同一位置的纸盒：（1）此实验中，通过观察什么来比较小球的动能大小？答： ；因此，从 处滚下的小球到达平面上动能较大.（2）已知同一小球从A 、B 处滚到平面上的速度分别为v A 、v B ，且v A 大于v B 。
由此可知小球的动能大小与它的 有关。
27．（6分）小明在“测滑轮组机械效率”的实验中，用如图14所示的滑轮组进行了三次实验，实验数据如下表：得分评 卷人实验次数物重G/N 物体上升的高度h /cm 测力计的示数F /N 测力计移动的距离s /cm纸A B纸页脚内容7（1）分析表中数据，回答以下问题：①表中有一个数据的记录是错误的，该错误数据是 ； ②第3次实验中滑轮组的机械效率是 ；③滑轮组的机械效率与 无关.（2）小红在小明实验的基础上多使用一个滑轮也做了实验，如图15所示.①小红多使用一个滑轮，目的是为了改变 ；②两位同学使用各自的滑轮组提升相同的重物（不计绳重及摩擦），那么所测机械效率是否相同： ，理由是： .28．（7分）物理课上，老师请同学们设计一个测量未知电阻Rx 的实验，各组同学都提出了自己的设计方案，下列是两组同学的设计情况：（1）甲组同学决定采用“伏安法”。
请你在图16的虚线方框内画出该实验电路图；实验中所需测量的物理量及符号为：① ； ② ；（2）乙组同学的方案则不同，他们所设计的实验电路如图17，以下是他们实验的主要操作步骤，请根据你的理解写出②③两个必要的实验步骤和相关物理量的符号：①按电路图连接好实物电路。
② 。
③ 。
（3）根据所测物理量写出这两种方案下，1 6 3 2.5 92 6 5 2.5 173 6 8 2.5 24页脚内容8计算未知电阻Rx 的数学表达式： 甲组：Rx = 。
乙组：Rx = 。
29．（12分）运用如图18（a ）所示的实验器材做“测小灯泡电功率的实验”，其中小灯泡标有“3.8V”的字样、灯丝电阻约为10Ω左右。
请完成或回答以下两组问题。
第一组问题：（8分）（1）补画导线，把图18（a ）中的器材连接成完整实验电路（要求导线不交叉）. （2）连接实物电路前，应先将开关 ，并将滑动变阻器的滑片P 移到端。
（3）电路连好后闭合2.5V ，这时小灯泡的亮度（选填：较亮、较暗）.为使小灯泡正常发光，应将滑片P 向_____端移动（选填：左、右）。
（4）灯泡正常发光时，若电流表的示数如图18（b ）所示，则灯泡额定功率为 W 。
（5）由实验数据可知，灯泡正常发光时的灯丝电阻为 Ω。
第二组问题：（4分）（1）另一位同学的实验记录和有关计算如下表所示：（V ）（A ）（W ）（W ）－(页脚内容9从表格设计和数据处理看，该同学所犯的错误是： .针对他的错误，你认为正确的结果是： . （2）若实验器材中电压表0～15V 的量程不灵，而0～3V 的量程正常，电源电压为6V ，在这种情况下，请你重新设计出能测定小灯泡额定功率的电路图。
（将图画在图19的虚线框内）30．（6分）小明要用图20所示的实验器材探究“电压一定时，电流的热效应与电阻的关系”，其中瓶内电阻丝的长度、粗细都相同。
(1)请用笔画线代替导线，把电路连接完整.(2)电流产生热量的多少不易直接测量。
因此，在这个实验中是通过 显示电流产生热量的多少的；象这种用能直接观测的量来显示不易直接观测的量的方法叫“转换法”。
这种方法在物理学的研究中经常用到，请你列举一例：.(3)在这个实验中，除了控制电压一定外，还要控制的量有 。
(4)根据所学知识可知,在相同时间内 瓶内的电阻丝放出的热量较多（选填:甲、乙）. 五、计算与应用题（共33分）13.0 0.25 0.75P 额=P 1+P 2+P 33=0.75+1.14+1.313=1.0723.8 0.3 1.143 4.1 0.32 1.31铜镍铬页脚内容1031．（6分）在如图21所示的电路中，已知电阻R 1=5Ω，闭合开关S 后，电流表A 1的示数为1A ，电流表A 的示数为1.5A ，求： （1）R l 两端的电压U l ；（2）通过R 2的电流I 2；（3）R 2的阻值.32．（8分）装卸工人用如图22所示的滑轮组匀速提升质量为100㎏的货物，所用的拉力F 为550N ，绳子自由端在50s 内被拉下2m ，在此过程中（g 取10N/㎏，不计绳重及摩擦）求：（1）拉力F 所做的功和功率； （2）滑轮组的机械效率； （3）滑轮组中动滑轮的重力；（4）请简要回答动滑轮的轻重对滑轮组机械效率有何影响.得分评 卷人页脚内容1133．（9分）小明家的太阳能热水器，可以贮水100kg ，天气晴朗时，吸收的太阳辐射能可以使水温升得足够高；阴雨天可用电辅助加热，它的电加热器的额定电压是220V ，额定功率是2000W.若贮水器贮满水，那么：（1）在阳光的照射下，水温从20℃上升到50℃，水从太阳光吸收到的热量是多少?【水的比热c =4.2×103 J/(kg ·℃)】（2）若在阴雨天，仅用电加热器在额定电压下给这些水加热，使之升高与问题（1）相同的温度，需要多长的时间?（假设消耗的电能全部转化为水吸收的内能）（3）若问题（1）中的这些热量是由燃烧天然气来提供的，为此应支付多少燃气费？（天燃气的热值为3.0×108 J/m 3、价格4.5元/ m 3、热效率为30%）34．（10分）如图23所示，小灯泡L 标有“6V 1.5W”字样，R 2为阻值未知的定值电阻器，电源电压为12V 保持不变.（小灯泡灯丝的电阻可视为不变）（1）若开关S 1闭合，S 2断开，滑动变阻器R 1的滑片在它的中点时，小灯泡恰能正常发光.求：滑动变阻器R 1的最大阻值.（2）若开关S 1闭合，S 2断开，滑动变阻器R 1的滑片P移到最左端时，求：小灯泡这时的实际功率.S（3）滑动变阻器R1的滑片P处在最左端，将开关S1、S2均闭合，若此时电流表的示数为1.25A，求：R2的阻值.页脚内容12。
房山区2023-2024学年第一学期期末检测九年级物理试题及答案
房山区2023-2024学年第一学期期末检测试卷九年级物理2024.1本试卷共8页，共70分。
考试时长70分钟。
考生务必将答案答在答题卡上，在试卷上作答无效。
考试结束后，将答题卡交回，试卷自行保存。
第一部分一、单项选择题（下列每题均有四个选项，其中只有一个选项符合题意。
共24分，每题2分） 1．作为国际通用测量语言的国际单位制，方便了国际交流。
在国际单位制中，电能的单位是A ．安培B ．伏特C ．焦耳D ．瓦特 2．下列用电器中，利用电流热效应工作的是A ．电视机B ．电冰箱C ．收音机D ．电热水壶 3．图1所示的实例，目的是为了减小摩擦的是4．图2所示的实例，利用热传递的方式来改变物体内能的是5．下列做法中，符合安全用电要求的是 A ．在家庭电路中安装保险丝或空气开关 B ．用电器电线的绝缘皮破损了仍继续使用 C ．用潮湿的手拨动电器设备的开关 D ．在高压线附近放风筝6．关于地磁场，下列说法正确的是 A ．地磁场的北极在地理的北极附近A 瓶盖上刻有竖条纹轮滑鞋装有滚轮D轮胎上制有花纹C 防滑垫做得凹凸不平B图1图2双手摩擦时手发热D锯木板时锯条发热 C 烧水时水温升高B弯折铁丝时铁丝发热AB ．地磁场的两极与地理的两极完全重合C ．指南针能指南北是受地磁场作用的结果D ．水平放置能自由转动的小磁针静止时，N 极指向地磁场的北极7．图3所示电路中，电阻阻值R 1＜R 2。
闭合开关S 后，R 1、R 2两端的电压分别为U 1、U 2，通过R 1、R 2的电流分别为I 1、I 2，R 1、R 2的电功率分别为P 1、P 2。
下列判断正确的是 A ．I 1>I 2 B ．I 1 <I 2 C ．U 1>U 2 D ．P 1 <P 28．关于电功率，下列说法正确的是A ．电功率是表示电流做功多少的物理量B ．电功率是表示电流做功快慢的物理量C ．用电器的电功率越大，工作时所用的时间越少D ．用电器的电功率越大，工作时消耗的电能越多 9．下列说法正确的是A ．温度越高的物体，吸收的热量越多B ．一桶水的比热容比半桶水的比热容大C ．组成物质的大量分子无规则运动的剧烈程度与温度有关D ．物质的比热容与其吸收（或放出）的热量、质量和升高（或降低）的温度均有关 10．观察下列两种家用电器的铭牌，下列说法正确的是A. 电热水器消耗的电能一定比电视机消耗的电能多B. 两种家用电器正常工作时，电视机的工作电流大C. 1kW·h 的电能可以供电视机正常工作5小时D. 电热水器接在110 V 的电路中，它的实际功率约为1 000 W11．小华只有一块电流表，他想测出定值电阻R x 的阻值，设计了如图4所示的电路，电源两端的电压保持不变，定值电阻R 0=30 。
河北省邢台市第二十五中学2025届九年级物理第一学期期末考试试题含解析
河北省邢台市第二十五中学2025届九年级物理第一学期期末考试试题考生请注意：1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。
考试结束后，请将本试卷和答题卡一并交回。
一、选择题1．下列现象中，能用来说明分子在不停地做无规则运动的是（）A．玉兰花开，闻到阵阵花香B．扫地时的尘土飞扬C．车刀在砂轮的高速摩擦下溅出火花D．羊群在草原上奔跑2．如图所示是四冲程内燃机的某个冲程示意图，这个冲程是A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程3．下列家用电器正常工作时，额定功率约为800W的是A．节能灯B．电视机C．电饭锅D．笔记本电脑4．如图所示，当闭合开关S，且将滑动变阻器的滑片P向b端滑动时，图中的电磁铁A．B端是N极，磁性增强B．A端是N极，磁性增强C．B端是S极，磁性增强D．A端是S极，磁性减弱5．下列数据最符合实际的是( )A．电视机的额定功率约为2000WB．教室中一盏日光灯的额定功率约为40WC．人体的安全电压为36VD．家用空调正常工作的电流约为0.5A6．单缸四冲程汽油机的四个冲程的示意图如图所示，下列关于这种汽油机一个工作循环中四个冲程说法不正确的是（）A．甲是做功冲程，将内能转化为机械能B．乙是吸气冲程，只将空气吸入气缸C．丙是排气冲程，靠飞轮的动能来完成D．丁是压缩冲程，气缸内气体的内能增加7．下列现象中，能说明分子不停的地做无规则运动的是A．春天，新燕啄泥B．夏天，雷雨交加C．秋天，菊香满园D．冬天，雪花飘飘8．甲醛对人体的危害非常严重。
“追梦”小组的同学们设计了甲醛监测设备，原理如图所示。
电源电压恒为3V，R0为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，污染指数在50以下为轻度污染，50~100间为中度污染，100以上为重度污染。
2023-2024学年天津市物理九年级第一学期期末考试试题(含解析)
2023-2024学年天津市物理九年级第一学期期末考试试题注意事项:1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题1．为监测教室环境中PM2.5 的浓度，创客社团的四位同学分别设计了如图所示的电路图，其中电源两端电压保持不变，R1是定值电阻，R2是气敏电阻（阻值随PM2.5 浓度增大而减小）．现要求PM2.5 浓度越大，电表的示数就越大，则符合要求的电路图是A．B．C．D．2．爱玩的小弟在客厅地板上水平推箱子，但没有推动。
下列说法正确的是A．重力对箱子没有做功B．小弟对箱子的推力小于地板对箱子的阻力C．小弟对箱子做了功D．箱子所受的重力与箱子对地面的压力是一对平衡力3．如图所示的电路中，电源电压保持不变。
闭合开关S，灯L正常发光，一段时问后，电压表V1的示数突然变为0，下列关于灯L的判断正确的是（ ）A．可能变得较暗B．可能变得更亮C．一定熄灭D．一定断路4．下列说法中正确的是（ ）A．电源是把其他形式的能转化为电能的装置B．两灯串联时，亮度大的灯泡中的电流一定大些C．用手电筒时，电流方向是由电池的负极经灯泡流向正极D．用导线把开关、电灯等用电器连接起来就组成了一个完整的电路5．如图所示的各种做法中，符合安全用电原则的是A．用铜棒挑开通电的裸导线B．用湿布擦拭电灯C．在高压线附近放风筝D．保持电器外壳良好接地6．小明对小强设计的家庭电路（图所示）进行分析并检测，其中错误的是（ ）A．电灯和两孔插座是并联的B．三孔插座的零线和地线连接对调了C．测电笔插入两孔插座的左孔，氖管不会发光D．开关断开，测电笔接触M点，氖管不会发光7．将用丝绸摩擦过的玻璃棒靠近泡沫小球，出现如图所示的情形，若改用毛皮摩擦过的橡胶棒靠近这个泡沫球，下列推断正确的是（）A．若相互吸引，则泡沫球带正电B．若相互吸引，则泡沫球不带电C．若相互排斥，则泡沫球带正电D．若相互排斥，则泡沫球不带电8．如图所示，滑轮组在10 s 内将重为100 N 的物体匀速提升3 m已知动滑轮重25 N，不计绳重和摩擦，则（）A．绳子自由端移动的距离是9 mB．利用滑轮组所做的有用功是150 JC．滑轮组的机械效率是80 %D．拉力的功率是30 W9．如图所示为某光敏电阻的控制电路示意图，电源两端电压保持不变，R2为定值电阻，R1为光敏电阻，其阻值随空气透光程度的减弱而增大。
洛阳市2023-2024学年第一学期期末考试九年级物理试题(含答案)
洛阳市2023-2024学年第一学期期末考试九年级物理试题（含答案）注意事项：1．本试卷分试题卷和答题卡两部分，试题卷共6页，满分100分，考试时间60分钟。
2．试题卷上不要答题，请用0.5毫米黑色签字水笔直接把答案写在答题卡上。
答在试题卷上的答案无效。
3．答题前，考生务必将本人姓名、准考证号填写在答题卡第一面的指定位置上。
一、填空题（本题共6小题，每空1分，共19分）1．物理学家经过大量实验研究，发现对大多数导体而言，电流跟电压和电阻之间存在定量关系，用公式表示为；为了纪念他的杰出贡献，人们用他的名字命名为物理量的单位。
2．为了增加钢制零件表面的硬度，可以将其放入含碳的渗碳剂中，这样碳分子就能渗入到零件的表面层，这是物理学中的现象；要加快碳分子的渗透，可以采用提高的方法。
3．2023年10月5日，我国利用运载火箭将遥感三十九号星送入轨道，火箭在升空过程中，燃料燃烧将化学能转化为内能，再转化为火箭的能；四冲程内燃机中的冲程与这一过程的能量转化相似；整个发射过程中，能量的总量（选填“增大”“减小”或“保持不变”）；运载火箭采用液氢作燃料主要是因为液氢的大。
4．如图1所示是某家用电子式电能表的表盘，表盘上显示已用电 kW·h。
若将某用电器单独接在电路中工作3min，该电能表的指示灯闪烁了96次，此过程中该用电器消耗的电能为 J，它可能是（选填“台灯”“电热水壶”或“电视机”）。
5．有两只灯泡，L1标有“12V 6W”、L2标有“12V 12W”的字样，通过它们的电流随两端电压的变化关系如图2所示。
若将两灯并联接在12V电源两端，则（选填“L i”或“L2”）发光更亮，L1、L2中的电流大小之比是，1min内电路消耗的总电能为 J；若将两灯串联接在某电路中，使L1恰好正常发光，则此时L2的电阻为Ω。
6．如图3所示，几只水果提供的电能点亮了一个发光二极管，其中水果相当于电路中的，发光二极管主要由（选填“导体”“半导体”或“超导体”）材料制成。
九年级第一学期期末考试(物理)试题含答案
九年级第一学期期末考试（物理）（考试总分：100 分）一、单选题（本题共计12小题，总分40分）1.（3分）下列现象中，利用做功使物体内能增加的是（）A. 木工用锯锯木条时，锯条发烫B. 烧开水时，壶盖被水蒸气顶起来C. 铁块放在炉火中烧红了D. 冬天，人们在太阳光下取暖2.（3分）如图4所示的四种情景中，属于内能转化为机械能的是（）3.（3分）在①陶瓷②铜③盐水④塑料⑤玻璃⑥水银六种物质中，通常情况下属于导体的是（）A.①④⑤B.①⑤⑥C.②③④D.②③⑥4.（3分）有两根粗细相同的锰铜线L1>L2,串联后接在电路中，下列关于通过他们电流即其两端电压关系正确的是（）A．I１>Ｉ2，U1=U2 B.I1=I2,U1<U2 C.I1=I2，U1>U2 D.I1<I2，U1=U25.（3分）一杯酒精用掉一半后，剩下的酒精（）A、热值和比热容变为原来的一半B、热值不变，比热容为原来的一半C、比热容不变，热值为原来的一半D、热值、比热容都不变6.（3分）下列家用电器中，利用电流热效应工作的是（）A．电暖气 B．电风扇 C．电视机 D．鼓风机7.（3分）某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I-R图像，下列结论与图像相符的是（）A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小8.（3分）某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M．在如图所示的四个电路图中，符合上述要求的是（）9.（3分）如右图所示的电路中,电源电压不变,当开关S闭合时,灯L正常发光,如果将滑动变阻器的滑片P向右滑动,下列说法正确的是( )A.灯L变暗,电压表的示数变小B.灯L变暗,电压表的示数变大C.灯L变亮,电压表的示数变小D.灯L变亮,电压表的示数变大10.（3分）如图所示的两个电路，当滑动变阻器滑片向右移动时，灯泡L1 L2亮度变化情况是（）A．L1变亮，L2变暗 B．L1L2都变亮C．L1变暗，L2不变 D．L1L2都变暗11.（5分）在如图所示的电路中，闭合开关、移动变阻器的滑片，下列物理量中不变（）A、通过电阻R的电流B、电阻R的电阻值C、电阻R消耗的电功率D、电阻R两端的电压说明理由：12.（5分）小林做作业时，电灯突然变暗，其原因可能是（）A.灯泡的实际电压变大B.灯泡的额定电压变小C.灯泡的实际功率变小D.灯泡的额定功率变小说明理由：二、填空题（本题共计7小题，总分15分）13.（1分）炒菜时，我们很远就能闻到菜的香味，其中蕴含的物理知识是_________ ____.14.（2分）某一导体，两端加4.5V电压时，通过它的电流为0.15A，它的电阻为Ω；当其两端电压为0V时，它的电阻是Ω。

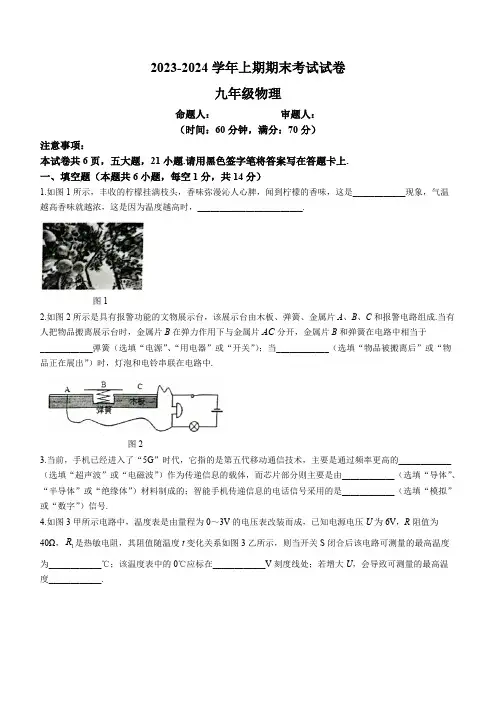

河南省实验中学2023-2024学年九年级上学期期末考试物理试题(有答案)
2023-2024学年上期期末考试试卷九年级物理命题人：审题人：（时间：60分钟，满分：70分）注意事项：本试卷共6页，五大题，21小题.请用黑色签字笔将答案写在答题卡上.一、填空题（本题共6小题，每空1分，共14分）1.如图1所示，丰收的柠檬挂满枝头，香味弥漫沁人心脾，闻到柠檬的香味，这是____________现象，气温越高香味就越浓，这是因为温度越高时，________________________.图12.如图2所示是具有报警功能的文物展示台，该展示台由木板、弹簧、金属片A 、B 、C 和报警电路组成.当有人把物品搬离展示台时，金属片B 在弹力作用下与金属片分开，金属片B 和弹簧在电路中相当于____________弹簧（选填“电源”、“用电器”或“开关”）；当____________（选填“物品被搬离后”或“物品正在展出”）时，灯泡和电铃串联在电路中.图23.当前，手机已经进入了“5G ”时代，它指的是第五代移动通信技术，主要是通过频率更高的____________（选填“超声波”或“电磁波”）作为传递信息的载体，而芯片部分则主要是由____________（选填“导体”、“半导体”或“绝缘体”）材料制成的；智能手机传递信息的电话信号采用的是____________（选填“模拟”或“数字”）信号.4.如图3甲所示电路中，温度表是由量程为0～3V 的电压表改装而成，已知电源电压U 为6V ，R 阻值为40Ω，是热敏电阻，其阻值随温度t 变化关系如图3乙所示，则当开关S 闭合后该电路可测量的最高温度为____________℃；该温度表中的0℃应标在____________V 刻度线处；若增大U ，会导致可测量的最高温度____________.AC 1R图35.若一台汽油机飞轮的转速是1200r/min，这台汽油机的活塞每秒钟完成____________次做功冲程.做功冲程工作时，推动活塞一次做功1500J，那么这台汽油机的功率为____________kW.6.如图4所示是用普通导线制作的金属线圈，其下方有一方向垂直纸面向外的匀强磁场区域（用“·”表示磁感线），当线圈从高处自由落下进入磁场，但上端还未进入磁场时，发现线圈左右两条边向内收缩，请你利用学过的知识分析并推测产生此现象的原因：____________；若将磁场方向改为垂直纸面向里，重复上述操作，线圈左右两条边将____________（选填“向内收缩”或“向外侧膨胀”）.图4二、选择题（本题共8小题，每小题2分，共16分.第7～12题每小题只有一个选项符合题目要求；第13～14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有选错的得0分）7.长征系列火箭使用液态氢作燃料，主要是由于该燃料的（）A.比热容大B.内能大C.密度小D.热值高8.如图5所示是浴室使用的带防护罩的插座，一个双孔、一个三孔的，其外壳上标有“10A”.下列说法正确的是（）图5A.该插座允许接入任意两个用电器同时使用，只要是一个2脚一个3脚的插头即可B.防护罩可以防止水进入插孔引起短路事故C.该插座与家里的照明灯是串联的D.若给3孔的插座配上保险丝，保险丝材质可以选择铝制的9.目前，我国铁路已全面实行电子客票，不需要领取纸质车票，可直接刷身份证上车：闸机口通过人脸识别系统确保“人”“证”一致，闸机门才打开通行.用代表闸门，则下列图中电路可实现上述要求的是（ ）A. B.C. D.10.如图6甲为航母上简化的蒸汽弹射装置，能带动舰载机在两秒钟内达到起飞速度，如图6乙为四冲程汽油机的工作示意图.下列判断正确的是（ ）图6A.图甲中汽缸内的蒸汽体积膨胀，向左推动活塞使舰载机获得牵引力B.图甲中汽缸内的蒸汽推动活塞时，内能减小C.从能量转化角度讲，蒸汽弹射装置工作时与图乙中C 图所示的工作原理相似D.图乙中汽油机一个工作循环的正确顺序是A →B →C →D11.如图7所示是一种体重测量仪的工作原理图，电源电压不变，当测量者站在体重测试台上时，测试台会绕支点O 转动，滑片P 会滑动到金属片上的某一位置，体重表就能显示出被测者的体重.下列关于这种体重测量仪分析正确的是（ ）图7BCA.体重越大，电流表示数越小，电压表示数越大B.体重越大，的电功率就越小C.体重表选用电流表改装更合理D.体重越小时，两端电压就越高12.如图8所示电路中，已知电源电压保持不变，和规格完全相同.当开关S 闭合后，和都能正常发光，下列说法正确的是（ ）图8A.甲是电流表，两灯泡串联B.甲是电压表，乙是电流表，两灯泡串联C.甲乙两电表的示数之比是1:2D.若只有突然熄灭，将会导致甲表的示数和乙相等13.（双选）如图9所示是一款电动腹部按摩器，它可以利用内置电池或者电源推动按摩头转动，对腹部进行按摩保健.下列与其工作原理相同的是（ ）图9A. B. C. D.14.（双选）关于信息和能源，下列说法中，不正确的是（）A.WiFi 信号是通过电磁波来传递信息的B.水力、火力发电利用的都是不可再生能源C.核能是不可再生的能源D.超导体是很好的输电线和发热材料三、作图题（本题共2小题，每小题2分，共4分）15.如图10所示，请将带有保险丝的三孔插座、被开关控制的电灯接入电路中.（要求开关只控制电灯）1R 1R 1L 2L 1L 2L 2L图1016.请根据图11中静止小磁针的磁极名称，在虚线框内标出电源的极性（“＋”或“-”），并画出通电螺线管周围通过A 点的磁感线及其方向.图11四、实验与探究题（本题共3小题，第17题4分，第18题7分，第19题8分，共19分）17.如图12甲所示，在“探究不同物质吸热情况”的实验中，小兵将水和煤油分别装在两个相同的烧杯中，用两个相同的酒精灯加热；每隔1min 记录一次温度，描绘了温度随时间变化的图像如图12乙所示，请回答下列问题：图12（1）图甲中有一处明显错误，请你指出来__________；该实验中，是通过比较__________（选填“升高的温度”或“加热时间”）来比较水和煤油吸收热量的多少；（2）若水的比热容为，则根据乙图可知，煤油的比热容为__________；（3）已知1个标准大气压下，酒精、煤油和水银的沸点分别为78℃、150℃、357℃，食用油沸腾时的温度为260℃，则可以选择__________温度计来测量食用油的沸点.18.在探究“电流与电阻的关系”实验中，实物电路如图13甲所示，已知电源电压恒为6V ，滑动变阻器规格为“20Ω 1A ”.()34.210J /kg ⨯⋅℃()J /kg ⋅℃图13（1）请用笔画线代替导线，将图13甲所示的实物图连接完整（导线不允许交叉），要求滑片向右移动时电压表的示数变小；（2）连接完电路，闭合开关，发现电流表示数较大，电压表示数等于电源电压，且无论怎样移动滑片都不能改变电表的读数.导致这一现象的原因可能是____________________；（3）排除故障后，小明把5Ω的电阻接入电路，移动滑片P到适当位置，读出电流表示数如图乙所示为__________A，正确记录后，他又改用10Ω电阻继续实验，闭合开关后，他应将滑片P向__________（选填“左”或“右”）移动至电压表示数为__________V；（4）接第（3）步操作，小明发现在用15Ω替换10Ω的电阻进行操作时，无论怎样移动滑动变阻器滑片都无法使电压表达到规定数值，为继续完成探究，他设计了如下方案，不正确的一项是__________.A.将滑动变阻器更换为“30Ω1A”的滑动变阻器，其余不变B.将电压为6V的电源更换为电压为5V的电源，其余不变C.将电压预设值调为2V，重新进行实验19.在探究“电流通过导体产生的热量与哪些因素有关”的实验中，小明猜想：可能与通过导体的电流、导体的电阻和通电时间有关，于是他利用甲、乙、丙三个装置进行实验，如图14所示，三个装置的透明容器中各有一段电阻丝，容器中密封着等量的空气.图14（1）要探究电热与电阻的关系，应选用__________（选填“甲乙”、“甲丙”或“乙丙”）组合，并将它们__________（选填“串联”或“并联”）接到电源两端进行实验.实验中是通过观察__________来比较相同时间内不同电阻产生热量的多少.（2）在研究电热与电流的关系时，小明发现：电阻丝阻值和通电时间一定时，电流I越大，通电导体产生的热量Q越多.他猜想：当电阻和通电时间一定时，Q可能与I成正比；随后他测出了多组Q与I的数据；请提出一种判断小明猜想是否正确的方法__________________________________________________.（3）下列实验中用到的研究方法与本实验相同的是__________.A.通过大量的实验证明，自然界只有两种电荷B.研究磁场的方向时，用磁感线描述磁场C.通过观察通电直导线下方的小磁针是否偏转来判断电流周围是否存在磁场D.通过比较吸引的大头针的数量来判断电磁铁的磁性强弱（4）请举出一种生活中利用电流热效应工作的家用电器__________（请举一例）.（5）小明认为，丙图中，可以同时将两个电阻都封入密闭容器内，然后与乙图串联，也能探究电热与电阻的关系，一段时间内将会看到__________图中U 形管内液柱高度差更大，U 形管内的液柱高度变化是由于__________（选填“气体”或“液体”）的热胀冷缩造成的.五、综合应用题（本题共2小题，第20题8分，第21题9分，共17分）20.电动汽车主要依靠电动机驱动车轮行驶.某品牌电动汽车有关数据如表所示，在一次测试过程中，该车以最大功率在水平地面上3min 内匀速直线行驶了4km.请回答下列问题：车辆类型电动汽车电池类型磷酸铁锂电池续航里程××千米最大功率100kW（1）电动机的工作原理是______________；（2）若该汽车的牵引力由效率为20％的汽油机来提供，在上述测试过程中以相同速度行驶相同距离需要消耗多少kg 的汽油？（）（3）若电动汽车的能量利用率是80％，电价为0.5元/度.1月4号后国内汽油的价格调为10元/kg ，请你通过计算比较电动汽车和燃油车在完成上述测试过程中消耗的费用，哪个更低？21.在当代，品茶已成为人们休闲放松的一种生活方式.如图15甲所示是一套家用控温电茶壶，图15乙是其工作电路简图.已知电茶壶的加热功率是805W ，是定值电阻，阻值为80Ω，水的比热容.请回答以下问题：图15（1）接通电路后，为使电茶壶处于加热状态，需要让温控开关S 与触点_________（选填“”或“c ”）接通；（2）计算定值电阻的阻值及电茶壶的保温功率；（3）现小明要用所学的知识对电茶壶进行改装，目标是：保持改造后的加热功率不变，电茶壶整体保温功率74.510J/kg q =⨯汽油1R ()34.210J /kg c =⨯⋅水℃a b -2R变为原来的一半，则需在图15丙中___________（选填“A”或“B”）处接入一个阻值为_________Ω的电阻.（4）该电茶壶正常加热5min消耗的电能是多少焦耳？参考答案、解析及评分标准一、填空题（每空1分，共14分）1.扩散、分子的无规则运动越剧烈2.开关、物品被搬离后3.电磁波、半导体、数字4.30、1.2、减小或降低5.10、156.线圈左右两边电流方向相反，在相同磁场下都受到指向线圈内侧的力；收缩二、选择题（每小题2分，共16分）题号7891011121314答案D B B B C C BD BD三、作图题（每小题2分，共4分）四、实验与探究题（3小题，19分）17、（1）水和煤油的质量不相等；加热时间（2）；（3）水银18、（1）如图；（2）滑动变阻器同时接在上面两个接线柱或滑动变阻器短路（3）0.5、右、2.5（4）C19、（1）甲乙；串联；（2）U 形管中两端液面的高度差；（3）将测得的Q与I 的数据描点画出图像，若图像为过原点的一条直线，则Q 与I 成正比，否则不成正比（或根据Q 和I 的比值是否为定值来判断；或观察I 变为原来的几倍时Q 是否也变成原来相同的倍数来判断）；CD ；（4）电油汀（电烤箱；电水壶；电热水器等）；⑸乙；气体五、综合应用题（2小题，共17分）20.（1）通电线圈在磁场中受力转动或通电导体在磁场中受力运动………1分32.110⨯Q I -Q I -（2）………3分（3）或 电费为：6.25kWh ×（0.5元/度）=3.125元（取3.13、3.1或3元均可）………2分消耗汽油的费用为：10元/kg ×2kg=20元………2分3.125元<20元，因此电动汽车的费用更低21.（1）………1分（2）S 接通时，并联，电路处于加热状态，，可得………2分S 接通c 时，只有，电路处于保温状态………2分（3）B ；242Ω………2分（4）………2分57110W 360s 1.810JW Pt ==⨯⨯⨯=⨯77/ 1.810J /20%910JQ W η==⨯=⨯放77/910J /4.510J/kg 2kg m Q q ==⨯⨯=放汽油77/ 1.810J /80% 2.2510J 6.25kWhW W η==⨯=⨯=电机71.810J 5kWh ⨯=/5kWh /80% 6.25kWhW W η===电机a b -a b -1R 2R 2212//805W P U R U R =+=180ΩR =2242R =Ω2R ()222/220V /242200W P U R ==Ω=保温5805W 560s 2.41510J W Pt ==⨯⨯=⨯。
江西省南昌市-学年度第一学期期末九年级物理测试卷(含答案）
物理答案第1页2019—2020学年度第一学期期末测试卷九年级(初三)物理参考答案及评分意见一、填空题（共20分，每空1分）1.欧姆Ｉ＝U/R2.电功（或消耗电能）Ｊ3.并联相等4.＝<5.额定电压0.2 6.甲甲７.热效应电风扇８.3V10Ω9.1:5A 210.变大不变二、选择题（共26分．第11～16小题，每小题只有一个正确答案，每小题3分；第17、18小题为多选题，全部选择正确得4分，选择正确但不全得1分，不选、多选或错选得0分）11.Ａ12.Ｂ13.Ｄ14.Ｃ15.Ｃ16.Ｂ17.ACD18.AC三、简答与计算题（共26分．各小题分别为5分、6分、7分、8分）19．答：原因：柜式空调是大功率用电器，工作时电路中的电流很大（1分）．由于电流的热效应，导线也会放出热量(1分)，在材料和长度相同的情况下，４mm 2的导线电阻更小(１分)，根据Ｑ＝Ｉ2Ｒt 它放出的热量更少，更安全(2分)。
20.解：（1）断开开关S 1，闭合开关S 。
只有电阻R 接入电路中所以电阻R 的阻值R=R I U =AV2.03=15Ω—————2分（2）再闭合开关S 1，电阻R 与电阻R 1并联在电路中，电流表在干路中则通过电阻R 1的电流1I =1R U =Ω103V =0.3A—————2分所以电流表的示数1I I I R +==0.2A +0.3A =0.5A —————2分评分意见：有其它合理答案均参照给分21.解：（1）灯泡正常发光时的电阻：P U R 2==()WV 6.362Ω=10—————1分（2）闭合开关S 、S 1，断开开关S 2L R 与2R 串联，灯泡L 正常发光。
电路中的电流A VWU P I I L 6.066.3====—————1分滑动变阻器此时接入电路中的电阻Ω===206.01222AVI U R 则滑动变阻器2min 内产生的热量()J s A Rt I Q 864602206.022=⨯⨯Ω⨯==—————1分（3）闭合开关S 、S 2，断开开关S 1。
南宁市重点中学2024届物理九年级第一学期期末考试试题含解析
南宁市重点中学2024届物理九年级第一学期期末考试试题注意事项：1．答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题1．如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2电流一定相等的是（）A．B．C．D．2．如图所示的电路，电源电压不变．当开关S由断开到闭合，电路中（）A．电流表示数不变，电阻R2两端电压减小B．电流表示数变大，电阻R2的功率变大C．电流表示数变小，总功率变大D．电流表示数变大，总电阻变小3．下列说法中正确的是A．电功率是表示消耗电能多少的物理量B．电功率是表示电流做功快慢的物理量C．用电器的电功率越大，做功越多D．功率大的用电器耗电一定多4．关于家庭电路，下列说法正确的是A．家庭电路的电压是220VB．家庭电路中，几盏发光的灯泡是串联的C．对人体安全电压是36 VD．电压表不可以直接接到电源的两极上5．如图所示电路，开关S闭合后，两灯都不亮。
用一根导线先后连接a、b两点和a、c两点，两灯仍不亮；仍用这根导线连接b、d两点，灯L2亮L1不亮。
则故障可能是（）A．灯L1断路B．灯L1短路C．灯L2断路D．开关S的接线柱处断开6．如图所示，当开关S闭合后，下列说法中正确的是（）A．灯L1和灯L2串联，电压表测的是L2两端的电压B．灯L1和灯L2被短路，电流表A1和A2示数相同C．灯L1和灯L2并联，电流表A1测的是灯L1的电流D．灯L1和灯L2并联，电流表A2测的是灯L2的电流7．如图所示，当工人师傅用500N的拉力向下拉绳时，可使重900N的重物勾速上升3m，此过程中忽略绳重和摩擦，这说法中正确的是图A．拉力F做功为1500J B．增加物重该装置的机械效率变大C．此过程中的机械效率约为60% D．动滑轮重为200N8．如图电路，闭合开关，灯L1、L2正常发光，电流表和电压表均有示数。
顺义区2023-2024学年第一学期期末九年级物理试题及答案
顺义区2023-2024学年第一学期期末九年级教学质量检测物理试卷一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。
共24分，每小题2分）1．下列物质在通常情况下，最容易导电的是（）A．橡胶B．陶瓷C．塑料D．铜2．下列四种电器中，利用电流热效应工作的是（）A．电脑B．电风扇C．电饭锅D．洗衣机3．一般情况下，物理量要同时用数字和单位来描述。
下列单位中和220数字一起较为准确地描述我国家庭电路电压的是（）A．伏特（V）B．毫伏（mV）C．微伏（μV）D．安培（A）4．关于安全用电，下列做法中正确的是（）A．用专用充电桩给电动车充电B．在电路接通状态更换灯泡C．导线绝缘层破损仍继续使用D．电器起火时用水灭火5．下列实例中，用热传递的方式来改变物体内能的是（）A．古人钻木取火B．冬天双手摩擦取暖C．人从滑梯滑下臀部发热D．一杯温水加入冰块后变凉6．如图所示为课堂上同学做的“静电章鱼”实验。
他先剪下一段塑料带，末端打结，再把塑料带另一端撕开，做成“章鱼”的造型；然后用毛皮反复摩擦“章鱼”，再用毛皮来回摩擦塑料管；接着将“章鱼”往上抛，将塑料管放在“章鱼”下方。
“章鱼”就在空中游动起来了。
关于这个实验，下列说法中正确的是（）A．摩擦时创造出新的电荷B．“章鱼”上带有异种电荷C．“章鱼”和塑料管上带有同种电荷D．“章鱼”在空中游动是受到了塑料管的吸引7．如图是我国古代发明的取火器模型图，把推杆迅速推入牛角套筒时，套筒内空气被压缩，推杆前端的艾绒被点燃。
下列汽油机工作四冲程中原理与取火器原理相同的是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程8．自动电压力锅当锅内压强过大或温度过高时，发热器都会停止工作，压强过大时电键自动断开，温度过高时电键自动断开图中反映了压力锅内部电路的是（）A．B．C．D．9．某家庭电路的连接如图所示，下列说法中正确的是（）A．L1和L2是串联的B．a点所在的电源线是火线C．空气开关只能安装在b点D．c点所在的导线是零线10．如图所示电路，电源两端电压保持不变，电阻R0是定值电阻。
北京市通州区2023-2024学年九年级上学期期末物理试题(含答案)
通州区2023-2024学年第一学期九年级期末质量检测物理试卷2024年1月学校____________班级____________姓名____________考生须知：1.本试卷共8页，共两部分，共26题，满分70分，考试时间70分钟.2.请在试卷和答题卡上准确填写学校名称、班级、姓名.3.试题答案一律填涂或书写在答题卡上，在试卷上作答无效.4.在答题卡上，选择题、作图题用2B铅笔作答，其他试题用黑色字迹签字笔作答.5.考试结束，请将答题卡交回.第一部分一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意.共24分，每小题2分）1.在研究电和磁的漫长历史中，有许多科学家做出过杰出的贡献.最早准确地记载了地磁两极与地理两极并不重合的科学家是（）A.沈括B.法拉第C.墨子D.奥斯特2.图1所示的家用电器中，利用电流热效应工作的是（）A. B. C. D.图13.如图2所示，用一根丝绸摩擦过的玻璃棒靠近支架上的塑料吸管右端，发现它们互相排斥.关于这一现象，下列说法正确的是（）图2A.吸管不带电B.玻璃棒不带电C.吸管和玻璃棒带异种电荷D.吸管和玻璃棒带同种电荷4.如图3所示，关于安全用电，下列做法正确的是（）A. B.C. D.图35.下列关于电磁波的说法中正确的是（）A.声波是一种特殊的电磁波B.手机信号属于电磁波C.电磁波传播速度是340m/sD.可见光不属于电磁波6.用图4所示的电路研究电流与电阻的关系时，将电阻由5Ω更换为10Ω，闭合开关，接下来的正确操作是（ ）图4A.直接读出电压表和电流表的示数B.保持的滑片P 位置不变，调高电源电压C.将的滑片P 向左移动，使电流表的示数保持不变D.将的滑片P 向右移动，使电压表的示数保持不变7.在图5所示装置中，利用电磁感应现象制成的是（ ）A.B.R R 'R 'R 'C. D.图58.某课外小组将铜片和锌片插入橙子中，就制成了一个水果电池.他们用导线将电流表的两个接线柱分别连在铜片和锌片上，观察到电流表指针发生了偏转，如图6所示.关于该电路，说法正确的是（ ）图6A.铜片A 是“橙子电池”的负极B.在导线中发生定向移动的是正电荷C.若将锌片B 也换成铜片，电流表的示数会变大D.自由电子定向移动的方向是从锌片B 流出，流过电流表，再流回铜片A9.在如图7所示电路，两灯规格相同.闭合开关，电压表、和的示数分别是、和，则下列关系中正确的是（ ）图7A. B. C. D.10.关于磁体、磁场和磁感线，下列说法正确的是（）A.看不见的磁场是现实存在的B.磁感线是由磁场中的铁屑被磁化后形成的C.磁体周围的磁感线，都是从磁体的S 极出来，回到N极1V 2V 3V 1U 2U 3U 123U U U +=213U U U <=123U U U ==123U U U <<D.磁体周围存在着大量的磁感线，没有磁感线的地方不存在磁场11.某班同学在做电学实验时，将两只小灯泡串联接入电路中，闭合开关，小灯泡均发光.通电一段时间后，有四组同学的两只小灯泡都不亮了.经检查电源、导线、开关正常良好，电路连接都没有问题，且各连接点接触良好.于是他们将两只小灯泡和开关S 的接线柱分别用A 、B 、C 、D 、E 、F 表示（如图8所示），分别用不同的方法对故障进行检查.下面是不同小组同学的做法和现象，若各组只有一只小灯泡发生故障，其中判断不正确的是（ ）图8A.甲组同学将电流表并联在A 、B 两点时，两灯均不亮，可判定断路B.乙组同学将一段导线并联在B 、D 两点时，两灯均不亮，可判定断路C.丙组同学将电压表并联在C 、F 两点时，电压表示数为电源电压，可判定断路D.丁组同学将另外一个完好的小灯泡并联在A 、E 两点时，只有发光，可判定断路12.小芳用如图9所示电路做电学实验.已知电源两端电压保持恒定，的阻值为5Ω，滑动变阻器的铭牌上标有“10Ω 2A ”的字样，电流表的量程为0～0.6A ，两块电压表的量程均为0～3V.小芳在保证电路中各元件安全工作的条件下，移动滑动变阻器的滑片P ，发现两块电压表的变化范围均为1.5～3V.则下列判断正确的是（ ）图9A.电源电压为6VB.电流表的变化范围是0.3～0.6AC.滑动变阻器的变化范围为5～10ΩD.该电路总功率的最大值为3.6W二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个.共6分，每小题2分，每题选项全选对的得2分，选对但不全的得1分，有错选的不得分.）13.在不考虑温度对电阻影响的情况下，下列有关导体电阻的说法中正确的有（）2L 1L 2L 3L 3L 1L U 1R 2R U 2RA.导体的长度越长，导体的电阻就越大B.通过导体的电流越小，导体的电阻就越大C.导体的电阻大小与它两端的电压无关D.导体的材料和长度相同时，较粗的导体电阻小14.小刚打完球回到家，看到爸爸妈妈还没回来，于是他先给热水器通上电，再用电饭锅煮上米饭，随后打开台灯温习功课.在此过程中，关于家里电路中发生的变化，下列说法中正确的有（）A.总电流变大B.总电压变大C.总电阻变大D.总功率变大15.小明在商场里看到两款电热水壶，它们的额定电压均为220V.甲壶的额定功率为1000W，最大盛水量是0.8L；乙壶的额定功率是1800W，最大盛水量是1.6L.不考虑加热过程中的能量损失，下列说法正确的有（）A.若家里给电热水壶供电的插座额定电流为5A，应该选购甲壶B.若家里给电热水壶供电的插座额定电流为5A，应该选购乙壶C.若将甲、乙壶中均装满初温相同的水，都加热至沸腾，从所用时间短的角度考虑，应该选购甲壶D.若将甲、乙壶中均装满初温相同的水，都加热至沸腾，从所用时间短的角度考虑，应该选购乙壶第二部分三、实验解答题（16、17小题每题2分，18、19小题每小题3分，20、21、23小题每题4分，22小题6分，共28分）16.图10所示的电能表示数是___________kW·h.（2分）图1017.在图11中标出通电螺线管的N极.（2分）图1118.图12是某实验小组在研究“通电导线的磁场”时的三个情境.他们在静止的磁针上方拉一根与磁针平行的导线，断开电路时，小磁针始终静止，如图12甲所示；当接通电路时，发现小磁针顺时针转动，如图12乙所示；将电源正、负极对调后接通电路，发现小磁针逆时针转动，如图12丙所示.根据实验现象，回答下列问题：图12（1）对比实验情境甲和乙，可以得到的结论是：_________________________；（1分）（2）对比实验情境乙和丙，可以得到的结论是：_________________________.（2分）19.小华和小强进行有关电和磁的实验.请根据他们实验过程，完成下面填空：（1）小华利用如图13所示的装置探究“产生感应电流的条件”.实验中，他闭合开关，保持水平放置的U 形磁体不动，当位于磁体N ，S 极之间的导体沿竖直方向向上或向下运动时，观察到灵敏电流计指针不发生偏转；当导体沿水平方向左右运动时，灵敏电流计的指针发生偏转.这说明：闭合电路的一部分导体在磁场中做_____________运动时，导体中就有感应电流产生；（1分）图13 图14（2）小强用图14所示的装置进行实验.闭合开关，观察到空心铜棒水平向左滚动；将U 形磁体磁极上下对调后，闭合开关，观察到空心铜棒水平向右滚动.小强探究的问题是_________________________.（2分）20.实验桌上有如下器材：一个装有适量的煤油、温度计和电阻丝的烧瓶.还有满足实验要求的学生电源、滑动变阻器、电流表、开关、导线若干.小丽将它们连接成如图15所示的电路，探究“电流通过电阻时产生的热量与电流的定性关系”.图15（1）小丽要想完成此实验，还需添加的一个测量工具是___________.（1分）（2）实验过程中，需要控制___________和___________保持不变，电流通过电阻时产生的热量的大小用___________来反映.（3分）21.小芳用通电螺线管、小磁针、干电池和一些铁屑等器材连接成如图16甲所示的电路，探究“通电螺线管外部磁场在同一平面内的分布情况”.AB AB AB AB R Q I Q图16（1）小芳在塑料板上均匀的撒上一些铁屑，闭合开关，轻轻震动塑料板，直至铁屑分布如图16乙所示.并在不同位置放上小磁针，就能大致看到通电螺线管的磁场分布情况了.通过分析比较后可知，该通电螺线管外部磁场与___________（选填“条形磁体”或“U 形磁体”）的磁场相似.（1分）（2）小芳猜想：通电螺线管外部磁场方向有可能与螺线管中的电流方向有关.为了验证她的猜想，她应该在第一次实验的基础上，___________（填具体操作），从而使螺线管中的__________发生改变，观察磁场中同一点的_____________，分析归纳得出结论.（3分）22.小华和小明分别测量两只发光原理相同的小灯泡的额定功率.小华测量的小灯泡额定电压为2.5V ，小明测量的小灯泡额定电压为3.8V.图17（1）图17甲是小华的实验电路，请用笔画线代替导线将电路补充完整，使滑片P 在A 端时接入电路的阻值最大.（1分）（2）小华闭合开关，发现小灯泡很暗，电流表和电压表的示数都比较小.随着滑动变阻器的滑片P 向右移动，小灯泡逐渐变亮，电流表和电压表的示数逐渐增大.当电压表的示数为2.5V 时，电流表的示数如图17乙所示时，则的额定功率是___________W.（1分）（3）小明测出小灯泡的额定功率为1.14W.他们通过对比发现：两只灯泡都正常发光时，要更亮一些.（4）通过交流评估两人的实验，可以发现：发光原理相同的小灯泡，实际功率越大，小灯泡就越_________（选填“亮”或“暗”）.（1分）（5）当小华和小明把两只灯泡并联起来，发现似乎要比亮一些，但不明显.在不考虑温度对灯丝电阻1L 2L 1L 2L 2L 1L 2L影响的情况下，请你结合前面的实验数据和所学公式推理出和并联时实际功率的大小关系，验证他们的观察结果是否正确.（3分）23.小刚探究“两个电阻与串联时，如果的阻值保持不变，则电阻与串联时的等效电阻跟的关系为：（为常量）”.他选用输出电压恒定的电源1个、已知阻值的定值电阻7个（阻值不同）、电阻箱1个、已调零的电流表1只，设计了如图18所示的电路.图18（1）下面是他的实验步骤，请你帮他补充完整：①按照电路图连接电路.②闭合开关，读出此时电流表示数和，并把的值记录在表格里；断开开关，将和从电路中取下，将电阻箱接入电路中，闭合开关，不断调节电阻箱的阻值，直到______________.读出此时电阻箱的阻值，并记录在表格中.（1分）③取下电阻箱，保持不变，换用____________代表，并与串联接入电路中，仿照步骤②，记录相关数据，直至完成六次实验.（2分）（2）请你根据实验步骤，画出实验数据记录表.（1分）四、科普阅读题（共4分）24.阅读《科学重器——重离子加速器》一文，回答问题：科学重器——重离子加速器六十年代初，以杨澄中先生为代表的一批科学家，从北京来到条件非常艰苦的甘肃兰州，怀着笃定的信念和创新开拓的决心，在兰州建成了一台大型重离子回旋加速器，当初重离子加速器选址兰州，不仅是因为地处西北腹地比较安全，更重要的是为氢弹研制提供实验数据.重离子加速器是指用来加速比粒子（氦原子核）质量大的离子加速器，有时也可用来加速质子（氢原子核）.重离子加速器利用一定形态的电磁场将重离子加速，形成速度高达几千、几万米每秒乃至接近光速的高能量的重离子束，用以轰击原子核、原子、分子、固体晶格甚至是生物细胞，从而达到不同的科学目的.对于同一加速器来说，在相同电压下，对离子加速一次，被加速的离子所带的电荷量越大（所带电荷越多），电场对该离子做的功就越多，离子获得的能量就越多.如果用表示某种离子所带的电荷量、表示一重离子加速器的电压、表示该离子获得的能量，它们之间的关系式可以写成.重离子加速器分为直线型和回旋型两种，它不仅是科学家认识物质深层结构的重要工具，而且在工农业生产、医疗卫生、科学技术、国防建设等各个方面也都有重要而广泛的应用.在杨澄中身上，老一辈科学家那股强烈的责任感和爱国情怀已成为鲜明的时代烙印.但他们艰苦奋斗、勇于创新的科研精神却鼓舞着一批又一1L 2L 1R 2R 1R 1R 2R R 2R 2R R b =+b I 2R 2R 1R 2R R 1R 2R 1R α2He +H +q U E E qU =批的年轻人.图19 重离子加速器局部请根据文章内容，回答以下问题：（1）60年代，重离子加速器选址在西北地区是为____________提供实验数据.（2）粒子（氦原子核，带两个单位的正电荷）和质子（氢原子核，带一个单位的正电荷）通过相同电压的加速器，___________（选填“粒子”或“质子”）获得的能量多.并说明原因：____________________.（3）请你提出一条可以提高重离子能量的可行办法.五、计算题（共8分，25题4分，26题4分）25.在如图20甲所示的电路中，电源电压恒为3V.图20乙是小灯泡L 的电流与它两端的电压关系图像.求：图20（1）闭合开关S 后，滑片P 由左端向右端滑动的过程中，小灯泡L 的最大功率；（2）电流表示数为0.2A 时，通电10s ，滑动变阻器产生的热量.26.如图21甲是某型号的家用电暖气，图21乙是其内部的电路简化图，右侧表格中列出了有关参数.当只闭合开关时，电暖气处于“800W ”的档位工作.图21α2He +H +αR 1S型号XX牌操作方式手动功率选择1900W/1100W/800W三档可调额定电压220V（1）画出电暖气在“1900W”档位正常工作时的等效电路图；（2）求出电暖气在“1100W”档位正常工作时，通过电暖气的电流；（3）某天，电暖气在“1900W”档位正常工作30min，随后调到“800W”档位正常工作5h，求总共消耗的电能.通州区2023-2024学年第一学期九年级期末质量检测物理参考答案及评分标准2024年1月第一部分一、单项选择题（每题2分，共24分）题号123456789101112答案ABDDBDADBADB二、多项选择题（每题2分，共6分）题号131415答案CDADAC第二部分三、实验解答题（共28分）16.2023.8（2分）17.右端为N 极（2分）18.（1）导线中的电流在周围空间产生了磁场（1分）（2）通电导线的磁场方向与电流方向有关（2分）19.（1）切割磁感线（1分）（2）通电导线在磁场中运动（受力）的方向与磁场方向是否有关（2分）20.（1）停表（1分）（2）电阻 通电时间温度计示数的变化量（3分）21.（1）条形磁体（1分）（2）将电源的正负极对调 电流方向小磁针北极的指向（3分）22.（1）见答图（1分）（2）0.75（1分） （4）亮（1分）（5）由得约为，又根据得约为，两灯泡并联，相同，根据由于，所以，故并联时亮.（3分）11e 1e /R U I =1R 8Ω()222e 2e /R U P =2R 13ΩU 2/P U R=12R R <12P P >1L23.（1）②电流表的示数与和串联时相同（1分）③阻值不同的定值电阻（2分）（2）实验数据记录表（1分）四、科普阅读题（共4分）24.（1）氢弹研制（1分）（2）粒子粒子比质子所带的电荷量多，通过相同电压的加速器，电场对粒子做的功就越多，粒子获得的能量就越多.（2分）（3）提高加速器电压、反复多次加速、增加重离子所带电荷量均可（1分）五、计算题（共8分，25题4分，26题4分）25.解：（1）当滑动变阻器阻值为0时，小灯泡两端的电压最高，功率最大由图乙可知（2分）（2）由图乙可知当通过小灯泡的电流为时，小灯泡的电压为（2分）26.解：（1）（1分）（2）当在档工作时，等效电路如图（3）1R 2R 2/ΩR /ΩR ααααL L 3V 0.3A 0.9W P U I ==⨯=0.2A 1V13V 1V 2V U U U =-=-=变12V 0.2A 0.4W P U I ==⨯=变变0.4W 10s 4J Q P t ==⨯=变1100W 22/1100W /220V 5AI P U ===121900W 1.9kW P ==30min 0.5h=12121 1.9kW 0.5h 0.95kW hW P t ==⨯=⋅（1分）（1分）1800W 0.8kWP ==1110.8kW 5h 4kW h W Pt ==⨯=⋅1210.95kW h 4kW h 4.95kW h W W W =+=⋅+⋅=⋅总。
