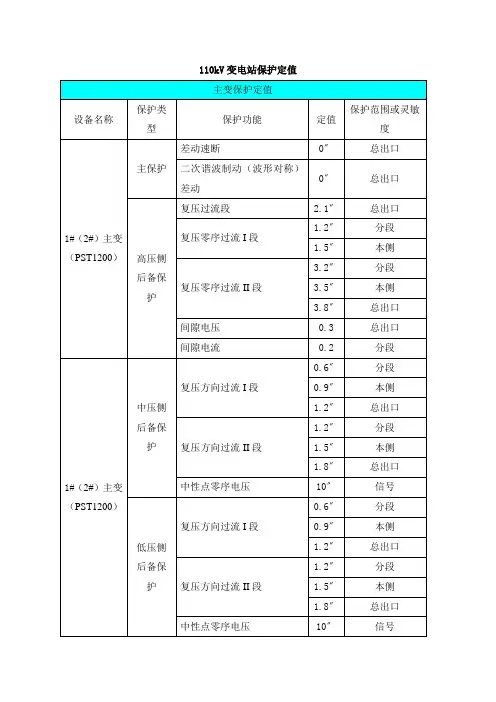

110kV变电站保护定值

110kV变电站保护定值
1.2〞
分段压
10〞
信号
1#(2#)主变
(PST-12)
非电气量保护
本体轻瓦斯
信号
本体重瓦斯
0〞
总出口
有载调压轻瓦斯
信号
有载调压重瓦斯
0〞
总出口
本体压力释放
信号
有载压力释放
信号
绕组温度高
信号
油温高
信号
冷却器全停
20分
总出口
110kV线路保护定值
110kV万杨I线
电流后加速段
0〞
重合闸
1.5〞
35kV/10kV分段300/500断路器
断路器互
投(PSL642)
过流I段
0〞
跳进线断路器
过流II段
0.3〞
合本断路器
备自投
跳301/501、302/502合300/500方式
主变后备动作闭锁
10kV保护定值
10kV馈线
线路保护
(PSL641)
电流I段
0〞
小方式15%
0〞
出口0.96
零序II段
0.9〞
正常方式1.6
零序III段
1.9〞
零序IV段
2.9〞
零序加速段
0.1〞
重合闸
重合闸
1〞
110kV同杨I线
110kV同杨I线
差动保护
纵联差动保护
0〞
全线速动
零序差动保护
0〞
全线速动
相间距离保护(两套)
相间距离I段
0〞
80%
相间距离II段
0.3〞
3.4
相间距离III段
2.1〞
总出口
间隙电压

阐述110kV变电站配电设备的最佳配置

阐述110kV变电站配电设备的最佳配置

阐述110kV变电站配电设备的最佳配置1 主变压器的选择1.1 变电所主变压器台数的确定主变压器是发电厂和变电站中最主要的设备,它在电气设备的投资中所占的比例较大,同时与之相配的电气装置的投资也与之密切相关。

首先是主变台数的确定。

对于大城市郊区的变电所,在中、低压侧已构成环网的情况下,变电所安装两台主变压器为宜。

而对地区性孤立的一次变电站或大型专用变电站,在设计时应考虑装设三台主变压器的可能性。

其次是主变压器容量的选择。

选择容量的要求:站用变电站的容量须满足正常的负荷需要,而且要留有10%左右的容度,以备加接临时负荷之用。

1.2 主变压器容量的确定主变压器容量一般按变电所建成后10年之内的规划负荷选择,并适当考虑到远期10~20年的负荷发展。

对于城郊变电所,主变压器容量应于城市规划相结合。

但是,同级电压的单台降压变压器容量的级别不宜太多,应从全网出发,推行系列化、标准化:变压器额定电压规定:变压器一次绕组的额定电压等于用电设备的额定电压。

但是,当变压器的一次绕组直接与发电机的出线端相连时,其一次绕组的额定电压应与发电机额定电压相同,变压器的二次绕组的额定电压比同级电力网的额定电压高10﹪,但是10kV及以下电压等级的变压器的阻抗压降在7.5﹪以下。

若线路短,线路上压降小,其二次绕组额定电压可取1.05Ue。

因此,高压侧额定电压60×1.05%=63(kV);110(kV)中压侧额定电压:35×1.05%=36.75(kV);低压侧额定电压:10×1.05%=10.05(kV)。

1.3 主变压器的型式110kV降压变一般可采用油浸式和干式两种油浸式过载能力强,维修简便,屋内外均可布置,价格便宜。

干式变压防火性能好,布置简单,屋内布置在电压开关柜附近,缩短了电缆长度并提高供电可靠性,干净,但过载能力低、绝缘余度小、价格贵。

一般采用的冷却方式有:自然风冷、强迫油循环风冷、强迫油循环水冷、强迫导向油循环冷却。

110kV智能综合变电站保护与监控系统概述

110kV智能综合变电站保护与监控系统概述

110kV智能综合变电站保护与监控系统概述【摘要】本篇文章主要介绍了110kV智能综合变电站保护与监控系统的概述。

首先从系统组成、功能特点、应用范围、技术优势和实际应用案例等方面对该系统进行了详细阐述。

然后探讨了该系统在变电站中的重要性,并展望了未来发展趋势。

通过总结可以得出,110kV智能综合变电站保护与监控系统在电力行业具有重要的意义,未来将更加智能化和高效化。

通过本文的分析,读者可以深入了解这一系统的特点和优势,以及它在电力系统中的应用和前景。

【关键词】110kV、智能综合、变电站、保护、监控系统、系统组成、功能特点、应用范围、技术优势、实际应用案例、重要性、未来发展趋势、总结1. 引言1.1 110kV智能综合变电站保护与监控系统概述110kV智能综合变电站保护与监控系统是一种集保护、控制、监测、通信和辅助功能于一体的综合性电力系统。

随着电力系统的发展和变革,110kV智能综合变电站保护与监控系统的作用日益凸显。

本文将对该系统进行全面介绍和概述,以便读者更好地了解其工作原理和应用场景。

在当今电力系统中,110kV智能综合变电站保护与监控系统扮演着关键的角色,其功能和技术含量越来越丰富和高效。

通过本文的介绍,读者将对该系统的构成、特点、应用范围、技术优势和实际应用案例有更深入的了解,为今后在电力系统中的应用和推广提供参考和指导。

110kV智能综合变电站保护与监控系统的重要性和未来发展趋势也将在本文中进行分析和总结,以便读者更好地把握其发展方向和未来发展空间。

2. 正文2.1 系统组成110kV智能综合变电站保护与监控系统的系统组成是非常重要的,它直接影响到系统的正常运行和保护效果。

该系统的组成通常包括以下几个部分:1. 主控系统:主控系统是整个系统的核心,负责对整个变电站的运行状态进行监控和调度。

它采用先进的控制算法和数据处理技术,实现对各个设备的监控和保护。

2. 保护装置:保护装置是系统中非常关键的一部分,主要负责对电力设备进行实时保护。

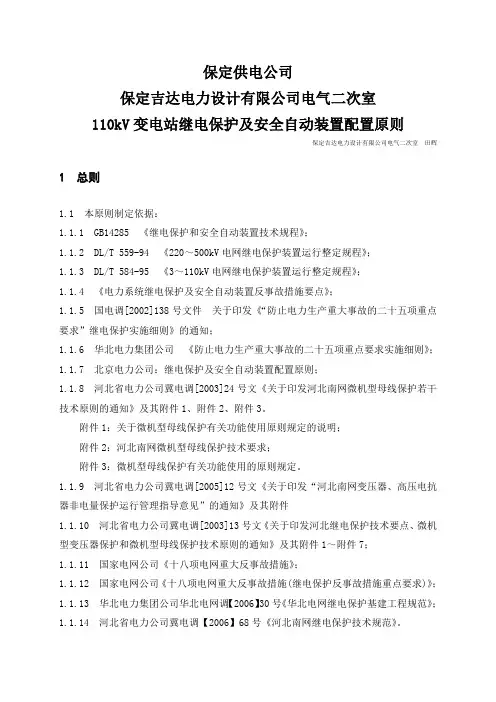

110kV变电站继电保护及安全自动装置配置原则课件

110kV变电站继电保护及安全自动装置配置原则课件

保定供电公司保定吉达电力设计有限公司电气二次室110kV变电站继电保护及安全自动装置配置原则保定吉达电力设计有限公司电气二次室田辉1 总则1.1 本原则制定依据:1.1.1 GB14285 《继电保护和安全自动装置技术规程》;1.1.2 DL/T 559-94 《220~500kV电网继电保护装置运行整定规程》;1.1.3 DL/T 584-95 《3~110kV电网继电保护装置运行整定规程》;1.1.4 《电力系统继电保护及安全自动装置反事故措施要点》;1.1.5 国电调[2002]138号文件关于印发《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》的通知;1.1.6 华北电力集团公司《防止电力生产重大事故的二十五项重点要求实施细则》;1.1.7 北京电力公司:继电保护及安全自动装置配置原则;1.1.8 河北省电力公司冀电调[2003]24号文《关于印发河北南网微机型母线保护若干技术原则的通知》及其附件1、附件2、附件3。

附件1:关于微机型母线保护有关功能使用原则规定的说明;附件2:河北南网微机型母线保护技术要求;附件3:微机型母线保护有关功能使用的原则规定。

1.1.9 河北省电力公司冀电调[2005]12号文《关于印发“河北南网变压器、高压电抗器非电量保护运行管理指导意见”的通知》及其附件1.1.10 河北省电力公司冀电调[2003]13号文《关于印发河北继电保护技术要点、微机型变压器保护和微机型母线保护技术原则的通知》及其附件1~附件7;1.1.11 国家电网公司《十八项电网重大反事故措施》;1.1.12 国家电网公司《十八项电网重大反事故措施(继电保护反事故措施重点要求)》;1.1.13 华北电力集团公司华北电网调【2006】30号《华北电网继电保护基建工程规范》;1.1.14 河北省电力公司冀电调【2006】68号《河北南网继电保护技术规范》。

1.2 本原则适用于保定供电公司管辖、保定吉达电力设计有限公司设计任务涉及范围内的10kV~220kV继电保护和安全自动装置及其二次回路。

许继110kV变压器保护介绍

许继110kV变压器保护介绍

报警功能
在变压器异常运行时发出 报警信号,提醒运行人员 及时处理。
保护配置
差动保护
配置差动速断保护和比率差动保护,提高保护 的灵敏度和可靠性。
瓦斯保护
配置重瓦斯和轻瓦斯保护,分别用于跳闸和报 警。
零序保护
配置零序过流和零序方向过流保护,用于检测变压器绕组和引线的接地故障。
04
应用案例与效果分析
应用案例
许继110kv变压器保护装置在某市电力系统的应用
该装置在某市电力系统中成功应用,为变压器提供全面的保护功能,确保了电力系统的 稳定运行。
许继110kv变压器保护装置在某大型企业中的应用
为满足企业用电需求,该装置在某大型企业中得到应用,有效保护了变压器的安全,提 高了企业用电的可靠性。
效果分析
提高了变压器保护的可靠性
未来,许继110kv变压器保护装置的研究和发展将更加注重智能化和自 动化技术的应用,提高其自适应能力和自动化水平。
06
参考文献
参考文献
总结词:详细描述
详细描述:该说明书详细介绍了许继110kv变压器保护装置的技术规格、功能特点、使用方法以及常见 问题解决方案,是用户使用和维护该装置的重要参考。
总结词:详细安装步骤
许继110kv变压器保护装置还具有完善的自 检功能,能够实时监测装置的运行状态,及 时发现和处理故障,确保装置的可靠性和稳 定性。
该装置具有强大的通信功能,支持多种通信 协议,能够与调度中心、变电站自动化系统 等其他智能设备进行数据交换和信息共享。
性能指标
许继110kv变压器保护装置的测 量精度高,能够准确地测量变压 器的各种电气参数,如电压、电
许继110kv变压 器保护介绍
目录

110kV 变电站并网线保护配置王晓尧

110kV 变电站并网线保护配置王晓尧

110kV 变电站并网线保护配置王晓尧摘要:本文主要介绍某变电站涉及并网线操作方面的特殊点,以及保护配置方面的讨论关键词:并网线1、变电站运行方式及并网线配置某变电站为XXX供电公司所辖室内站,位于北二环联盟路附近,此站运行方式为两条110kV进线,分别为留昆二线和韩昆线,具体站内运行方式如下:①、变电站运行方式详解如上图,某变电站有两台主变,进线为2条,平时正常运行方式由留昆Ⅱ线175开关上2号主变,经由分段301开关带35kV1段和2段母线负荷,10kV2A、2B段母线由512B开关带出。

韩昆线176开关上3号主变,经313开关带35kV3段母线,10kV513开关带10kV3段母线负荷。

特殊点在于35kV有两处并网线,分别是昆热一线昆热一线322、昆热二线昆热二线322。

②、变电站并网线保护配置某变电站在涉及并网线方面的保护及自动装置配置有:110kV进线开关解列保护跳并网线(2套),主变保护跳并网线,自投跳并网线。

③、并网线保护动作顺序进线开关解列跳并网线压板在正常运行方式时为:留昆Ⅱ线175开关解列保护Ⅰ跳昆热一线322开关,留昆Ⅱ线175开关解列保护Ⅱ跳昆热一线322开关,韩昆线176开关解列保护Ⅰ跳昆热二线322开关,韩昆线176开关解列保护Ⅱ跳昆热二线322开关,共4个压板在投入状态;同时有留昆Ⅱ线175开关解列保护Ⅰ跳昆热二线322开关,留昆Ⅱ线175开关解列保护Ⅱ跳昆热二线322开关,韩昆线176开关解列保护Ⅰ跳昆热一线322开关,韩昆线176开关解列保护Ⅱ跳昆热一线322开关共4个压板在断开位置。

解列保护动作时,除跳开本保护进线开关外,还会跳开相应投入压板所对应的开关。

即:留昆Ⅱ线175解列保护动作跳开留昆Ⅱ线175开关的同时也跳开昆热一线322开关;韩昆线176解列保护动作跳开176开关的同时也跳开昆热二线322开关。

在涉及留昆Ⅱ线175(或韩昆线176线路)线路停电时,可以通过投退压板来更改解列保护跳开的并网线开关。

110kV变电站保护配置

110kV变电站保护配置

110kV变电站保护配置
一、10kV高压开关室
1.馈线柜:PSL 691U 线路保护测控装置
2.电容器柜:PSC 691UA 电容器保护测控装置
3.PT柜:LK-YZ 微机综合控制器
4.消弧柜:PST 693U 变压器保护测控装置
二、二次设备间
1.110kV 1#主变测控柜:PSR 661数字式综合测控装置
2.1#主变保护柜:PST 671U变压器保护装置(差动)
PST 671U变压器保护装置(高后备)
PST 671U变压器保护装置(低后备)
3.谐波检测柜:ATP-50A新型电能质量在线检测装置(奥特斯鼎)
4.110kV线路保护测控柜:PSR 662数字式综合测控装置
PSL 621D数字式电流差动保护装置5.110kV母联保护测控柜:PSP 691数字式备用电源自投装置
PSR 662数字式综合测控装置
6.110kV母线保护柜:SG B750数字式母线保护
7.微机型电力系统故障录波柜:
DRL 600微机型电力系统故障录波及测距装置
10.备自投控制柜:PSP 691数字式备用电源自投装置
11.自动调协消弧线圈控制屏:
WXHK系列微机自动调谐消弧装置(许继变压器有限公司)。

110KV变电站组成

110KV变电站组成

110KV变电站的结构与原理110kV变电站有以下几部分组成:1、主变压器作用是把110kV电压变为35kV和10kV的电压等级。

2、110kV设备区这区域的设备包括:线路设备(断路器、隔离开关、电流互感器、电压互感器和避雷器等等)母线和母线设备(断路器、隔离开关、电流互感器、电压互感器和避雷器等等)这些设备的作用是把110kV电压等级的电能进行分配和传送。

3、35kV设备区现在我国正逐渐的取消这个电压等级,多数地方已取消这个电压等级。

这区域的设备包括:线路设备(断路器、隔离开关、电流互感器、电压互感器和避雷器等等)母线和母线设备(断路器、隔离开关、电流互感器、电压互感器和避雷器等等)这些设备的作用是把35kV电压等级的电能进行分配和传送。

4、10kV高压室这区域的设备包括:线路设备(断路器、隔离开关、电流互感器、电压互感器和避雷器等等)母线和母线设备(断路器、隔离开关、电流互感器、电压互感器和避雷器等等)无功补偿设备(电容器、放电线圈等等)这些设备的作用是把10kV电压等级的电能进行分配和传送。

5、主控楼中央控制室(对全站设备进行控制操作)继电保护室(保护全站设备的安全运行,迅速切除故障设备,确保这个系统的安全运行)通信设备室(变电站与外界的联系)蓄电池室等等(为控制设备、保护设备、通讯设备提供电源)。

变电站基础知识1.电力系统电压等级与变电站种类电力系统电压等级有220/380V(0.4 kV),3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。

随着电机制造工艺的提高,10 kV电动机已批量生产,所以3 kV、6 kV已较少使用,20 kV、66 kV也很少使用。

供电系统以10 kV、35 kV为主。

输配电系统以110 kV以上为主。

发电厂发电机有6 kV与10 kV两种,现在以10 kV为主,用户均为220/380V(0.4 kV)低压系统。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
:可靠系数一般取1.2 :低电压继电器的返回系数,可取1.05
b、当低电压元件取自主变高压侧电压时,一般整定为Uset=0.7Un c、对发电厂的升压变压器当低电压元件取自主变低压侧电压时还应躲
过发电机 失磁运行时出现的低电压,一般整定为Uset=(0.5-0.6)Un
2、负序电压元件的整定原则,按躲过正常运行时出现的最大的不平衡电 压来整定,
1) 左侧9653b的分段自投方式充电完成,当1母失压,备自投动作切1DL且 合3DL成功以后,如果整定值CKJFZT1=1就给出一个开出到右侧9653b的备自投 合分段且成功开入,此时如果右侧9653b的均分方式1投入且充电完成,则会断开 4DL且合上6DL。使得负荷能够均匀分配在2#与3#变压器。
*差动保护低值:进行CT饱和判别, 可靠判定区内区外故障。
**CT断线判别
CT断线报警及闭锁比率差动保护设有延时CT断线报警及瞬时CT断线闭锁或报警功能。 1)延时CT断线报警在保护采样程序中进行,当满足以下两个条件中的任一条件,且时间
超过10秒时发出CT断线告警信号,但不闭锁比率差动保护。这也兼起保护装置交流采
比率制动特性曲线
3)非电量保护: 能反应变压器箱 体内的各种故障和异常情况。 主要包括本体重瓦斯、本体轻 瓦斯、有载调压重瓦斯、压力 释放、油温高告警、绕组温度 高告警、冷控失电、油位异常 等等。其中本体重瓦斯、有载 调压重瓦斯投跳闸,其他各项 投告警。
4)中、低侧过流保护
*差动保护高值:不进行CT饱和判 别对区内严重故障快速反应;
此时若发生上述故障,距离保护出口永跳,避免扩大故障影响范围。 *振荡闭锁元件:
*双回线路相继速动功能
2)TV断线后过流保护
3)四段零序方向保护
4)过负荷保护
5)三相一次重合闸
3、10KV备自投装置
3.1保护型号及配置
3.1.1南京南瑞 *RCS-9653B:
RCS-9653B负荷均分备自投是适用于简单的两圈变压器、进线开关、分段 (桥)开关的备用电源自投及过负荷联切装置,包含分段开关的充电保护和常 规保护。主要适用于下面的主接线方式。其负荷均分备投方式的主要功能简介 如下:
* RCS-942A:包括完整的三段可选相间低电压和/或方向闭锁的相过流保护、四段零序 方向过流保护和低周保护 ,装置配有三相一次重合闸功能、过负荷告警功能、频 率跟踪采样功能;装置还带有跳合闸操作回路以及交流电压切换回路。
2.1.2北京四方
*CSC-161A/B *CSC-162A *CSC-163A/B(光纤) *CSL-1614B *CSL-103C(光纤)
主保护:RCS-9671A/B(差动)+ RCS9661A/B(非电量)
高后备保护: RCS-9681A/B 低后备保护: RCS-9682A/B 接地变保护: RCS-9621A/B
主保护:PST-1202C(差动)+PST-12 (非电量)
高后备保护: PST-1204C
低后备保护: PST-1202C
**跳闸逻辑矩阵
各保护跳闸方式采用整定方式, 即哪个保护动作, 跳何开关可以按需自由整定。 RCS9681共有三组出口跳闸继电器:出口1(CK1)、出口2(CK2)、出口3 (CK3)。原则上,出口跳闸继电器2用于跳开主变各侧开关。出口跳闸继电器1、 3可由用户选择去跳何种开关。
跳闸矩阵如下:
1.2保护功能及整定 1.2.1主保护
以南瑞继保的RCS-9671为例,主要包 括:
1)差动速断: 差动速断保护实质 上为反应差动电流的过电流继 电器,用以保证在变压器内部 发生严重故障时快速动作跳闸; 差动速断元件按躲过变压器的 励磁涌流,最严重外部故障时 的不平衡电流及电流互感器饱
和等整定。
以南瑞继保的RCS-9621为例,主要包括: 1)三段复合电压闭锁过流保护; 2)三段定时限零序过流保护,其中I段两个时限,零
序III段可整定为报警或跳闸; 3)低电压保护等。
2、110KV线路保护
2.1保护型号及配置
2.1.1南京南瑞
*RCS-941A/B:包括完整的三段相间和接地距离保护、四段零序方向过流保护和低周 保护;装置配有三相一次重合闸功能、过负荷告警功能、频率跟踪采样功能;装 置还带有跳合闸操作回路以及交流电压切换回路。此外,RCS-941B还包括以纵联 距离和零序方向元件为主体的快速主保护。
1.2.3低后备保护
以南瑞继保的RCS-9682为例,主要包括: 1)四段复合电压闭锁过流保护(Ⅰ段、Ⅱ段、Ⅲ段可带方向, Ⅳ段不带方向); 2)保护出口采用跳闸矩阵方式,可灵活整定; 3)过负荷发信号; 4﹚零序过压报警; 5)故障录波。
**PT断线(略) **跳闸逻辑矩阵(略)
1.2.4接地变(或站用变)保护
2)比率差动: 比率差动保护是包 括带比率制动特性和谐波制动 (二次谐波)特性差动保护, 能可靠躲过外部故障时的不平 衡电流和主变空载合闸时的励 磁涌流 ,比率差动元件的起动
值一般取变压器额定电流的 30% ,二次谐波制动系数一般 取0.15 -0.2。
Id
1
Icdqd
Kbl
0
0.5Ie
3Ie
Ir
CSC-160系列不同型号功能配置表
2.2保护功能及整定
以北京四方的CSC-161A为例,主要包括:
1)距离保护:大电流接地系统距离保护包括三段式相间距离和三段式接地距离,小
电流接地系统距离保护包括三段式相间距离。距离保护各段的投退均受距离压板控 制。
*距离保护的出口选择: 根据系统的需求,可以选择“相间故障永跳”和“III段及以上故障永跳”,
a)任一相差流大于Ibj整定值; b)di2>α+βdimax; 其中:di2
dimax α β 2)瞬时CT断线报警在故障测量程序中进行,满足下述任一条件不进行CT断线判别: a)起动前某侧最大相电流小于0.2Ie,则不进行该侧CT断线判别; b)起动后最大相电流大于1.2Ie; c)起动后任一侧电流比起动前增加; 只有在比率差动元件动作后,才进入瞬时CT断线判别程序,这也防止了瞬时CT断线 的误闭锁。 3)某侧电流同时满足下列条件认为是CT a)只有一相电流为零; b)其它二相电流与起动前电流相等; 通过整定控制字选择,瞬时CT断线判别动作后可只发报警信号或闭锁比率差动保护 出口。
备自投示意图
1#
IL1 1DL
I Uab1,Ubc1,Uca1
2# IL2 I2l 2DL 3DL

Uab2,Ubc2,Uca2
Uab3,Ubc3,Uca3
3# Uab4,Ubc4,Uca4
备用电源自投方面的主要功能有: 1)两种方式的进线/变压器自投; 2)两种方式的分段(桥)开关备自投; 3)两种负荷均分自投方式;4)备用电源投入后一轮过负荷联切。
4.1.2深圳南瑞
ISA-351E/F
4.1.3北京四方
CSC-211 CSL-206B(许继四方)
4.1.4国电南自
PSL-641
5、10KV电容器保护
5.1保护型号及配置
5.1.1南京南瑞 *RCS-931B: 定时限过电流保护
本装置设三段定时限过流保护,各段电流及时间定值可独立整定,分别设置整定 控制字控制这三段保护的投退。其中过流Ⅲ段可通过控制字FSX选择采用定时限还 是反时限(在过流Ⅲ段投入的前提下,若FSX控制字置1投入,则表示过流Ⅲ段作 为反时限段使用;若FSX控制字置0退出,则表示过流Ⅲ段作为定时限过流使用)。 过电压保护 为防止系统稳态过电压造成电容器损坏,设置过电压保护。当过电压投入控制字 整定为“0”时只发报警信号,整定为“1”时跳闸。 低电压保护 为防止系统故障后线路断开,引起电容器失去电源,而线路重合又使母线带电, 使电容器承受合闸过电压而损坏,装置中设置经投低电压保护开入控制的低电压 保护。低电压保护可以经整定控制字选择是否经电流闭锁,以防止PT断线造成低 电压保护误动。 不平衡电压保护和不平衡电流保护:主要反应电容器组中电容器的内部击穿。
110变电站 保护配置介绍
目录
1、110KV主变保护 2、110KV线路保护 3、10KV备自投装置 4、10KV馈线保护 5、10KV电容器保护 6、10KV站用变保护 7、10KVPT并列装置
1、110KV主变保护
1.1保护型号及配置
1.1.1南京南瑞
1.1.2国电南自
5)过负荷发信号; 6﹚启动主变风冷; 7)过载闭锁有载调压;
8)故障录波 。
注: RCS-9000系列为保护测控一体 化装置,但在实际工程应用中,由 于所采的开入量较多而另外增 加专用的测控装置。
**复合电压元件的整定原则 1、低电压元件的整定原则
a、当低电压元件取自主变低压侧电压时,应躲过正常运行时可能出现 的最低电 压(例如电动机起动时的影响)一般按下式整定:
1.1.3北京四方
1.1.4深圳南瑞
主保护:CSC-326GD (差动)+ CSC-
336B1 (非电量) 高后备保护: CSC-326GH 低后备保护: CSC-326GL 接地变保护: CSC-241E
主保护:ISA-387F/G (差动)+ ISA361F/G (非电量)
高后备保护: ISA-388F/G 低后备保护: ISA-388F/G 接地变保护:ISA-388F/G
一般整定为Uset=(0.6-0.8)Un
**PT断线
PT断线判据如下: 正序电压U1小于30伏,而任一相电流大于0.06In; 负序电压大于8伏; 满足上述任一条件后延时1电器动作),待电压恢复保护也自动恢复正常。在断线期 间, 根据整定控制字选择是退出经方向或复合电压闭锁的各段过流 保护还是暂时取消方向和复合电压闭锁。当各段复压过流保护都不 经复压闭锁和方向闭锁时,不判PT断线。 当本侧PT检修或旁路代路时,为保证该侧后备保护的正确动作, 需投入“本侧PT退出”压板,此时该侧后备保护的功能有如下变化: 复合电压闭锁(方向)过流保护自动解除本侧复合电压闭锁,只是 经过其他侧复合电压闭锁(控制字UBS=1时); 复合电压过流保护自动解除方向元件; PT断线检测功能解除; 本侧复合电压动作功能解除;
