2020_2021学年高中物理第二章恒定电流章末检测含解析新人教版选修3_1.doc
第二章 章末检测
一、选择题(本题共8小题，每小题6分，共48分．其中1～5小题为单选题，6～8小题为多选题)
1．通过电阻R 的电流为I 时，在时间t 内产生的热量为Q ；若电阻为2R ，电流为I
2时，
则在时间t 内产生的热量为( )
A ．4Q
B ．2Q C.Q 2 D.Q
4
解析：由焦耳定律可得Q ＝I 2
Rt ，Q ′＝⎝ ⎛⎭⎪⎫12I 2×2Rt ＝12I 2Rt ＝12Q .故选项C 正确．
答案：C 2.
一同学将变阻器与一只6 V 、6～8 W 的小灯泡L 及开关S 串联后接在6 V 的电源E 上，当S 闭合时，发现灯泡发光．按图所示的接法，当滑片P 向右滑动时，灯泡将( )
A ．变暗
B ．变亮
C ．亮度不变
D ．可能烧坏灯泡
解析：由题图可知，变阻器接入电路的是PB 段的电阻丝，由于灯泡的额定电压等于电源电压，所以不可能烧坏灯泡．当滑片P 向右滑动时，接入电路中的电阻丝变短，电阻减小，灯泡变亮，B 选项正确．
答案：B
3．电阻R 1的阻值为6 Ω，与电阻R 2并联后接入电路中，通过它们的电流之比I 1
I 2
＝2
3，则R 2的阻值和总电阻的阻值分别是( ) A ．4 Ω；2.4 Ω B．4 Ω；3.6 Ω C ．9 Ω；3.6 Ω D．9 Ω；4.5 Ω
解析：并联电路中通过各支路电阻的电流与它的阻值成反比，R 1
R 2＝I 2I 1，所以R 2
＝4 Ω.R 1与R 2并联的总电阻R ＝
R 1R 2R 1＋R 2＝6×4
6＋4
Ω＝2.4 Ω.故A 正确． 答案：A
4．将截面均匀、长为L 、电阻为R 的金属导线截去L n
长度，再拉长至L 长度，则导线电阻变为( )
A.n －1R n
B.R
n C.
nR
n －1
D ．nR 解析：将截面均匀、长为L 、电阻为R 的金属导线截去L n
，剩下L 1＝n －1
n
L ，则由电阻定律可知，电阻变为R 1＝n －1n R ，后来又拉长至L ，横截面积为S ′，则n －1
n
LS ＝LS ′，则由电阻定律有
R 1S L 1＝R ′S ′L ，解得R ′＝nR
n －1
. 答案：C
5．在如图所示的电路中，R 1、R 2、R 3和R 4皆为定值电阻，R 5为可变电阻，电源的电动势为E ，内阻为r 0.设电流表A 的读数为I ，电压表V 的读数为U .当R 5的滑片向图中a 端移动时( )
A ．I 变大，U 变小
B ．I 变大，U 变大
C ．I 变小，U 变大
D ．I 变小，U 变小
解析：当R 5的滑片向a 端移动时，R 5接入电路的电阻值变小，外电路的总电阻R 外变小． 由I 总＝
E
R 外＋r 0
知I 总变大．
由U ＝E －I 总r 0得U 变小．
因为U ＝U 1＋U 3＋U ab ＝I 总R 1＋I 总R 3＋U ab ，所以U ab 变小，故电流表A 的读数变小．本题应选D.
答案：D
A．触点O向下滑动
B．触点O向上滑动
C．电路中的电流表示数增大
D．电路中的电流表示数减小
解析：当油面下降时，浮标位置降低，在杠杆作用下，滑动变阻器的滑片O向上移动，
滑动变阻器连入电路的阻值变大，根据I＝
U
R＋R′
可知电路中的电流变小，电流表示数变小，
故选项A、C错误；B、D正确．
答案：BD
二、非选择题(本题共4小题，共52分)
9．(6分)(2017·安徽师范大学附属中学期中)要测绘一个标有“3 V0.6 W”小灯泡的伏安特性曲线，要求小灯泡两端的电压需要由零逐渐增加到3 V，并便于操作，已选用的器材有：电池组(电动势为4.5 V，内阻约为1 Ω)；开关一个，导线若干．
(1)实验中所用的滑动变阻器应选________(填字母代号)．
A．滑动变阻器(最大阻值20 Ω，额定电流1 A)
B．滑动变阻器(最大阻值1 750 Ω，额定电流0.3 A)
(2)实验的电路图应选用________(填字母代号)．
(3)实验得到小灯泡的伏安特性曲线如图所示，如果这个小灯泡两端所加电压为1.5 V，则小灯泡在该温度时的电阻是________ Ω.随着电压增大，温度升高，小灯泡的电阻________(选填“增大”“减小”或“不变”)．
答案：(1)A (2)B (3)10 增大
10．(15分)
某学生实验小组利用如图所示电路，测量多用电表内电池的电动势和电阻“×1 k”挡内部电路的总电阻．使用的器材有：
多用电表；
电压表：量程0～5 V，内阻十几千欧；
滑动变阻器：最大阻值5 kΩ；
导线若干．
回答下列问题：
(1)将多用电表挡位调到电阻“×1 k”挡，再将红表笔和黑表笔________，调零点．
(2)将图中多用电表的红表笔和________(选填“1”或“2”)端相连，黑表笔连接另一端．
(3)将滑动变阻器的滑片调到适当位置，使多用电表的示数如图甲所示，这时电压表的示数如图乙所示，多用电表和电压表的读数分别为________ kΩ和________ V.
(4)调节滑动变阻器的滑片，使其接入电路的阻值为零，此时多用电表和电压表的读数分别为12.0 kΩ和4.00 V ．从测量数据可知，电压表的内阻为________ kΩ.
(5)
多用电表阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如图所示．根据前面的实验数据计算可得，此多用电表内电池的电动势为________ V ，电阻“×1 k”挡内部电路的总电阻为________ kΩ.
解析：(1)使用多用电表测电阻时，换挡后需重新进行欧姆调零．多用电表欧姆调零的方法是先把红、黑表笔短接，再调节欧姆调零旋钮，使指针满偏．
(2)多用电表内部电池的正极与黑表笔相连，要保证电流从多用电表的“＋”插孔流入，从“－”插孔流出，故红表笔和“1”端相连．
(3)从题中相应图可以看出指针指向欧姆挡15.0位置，电阻挡为“×1 k”，故读数为15.0 kΩ；由于电压表量程为0～5 V ，指针所指位置为3.60，故读数为3.60 V.
(4)当滑动变阻器连入电路中的电阻为零时，多用电表读数即为电压表内阻，所以电压表内阻为12.0 kΩ.
(5)设多用电表内电池的电动势为E 、多用电表内阻为R ，由第(3)、(4)问可知E
R ＋15.0 kΩ＝ 3.60 V 12.0 kΩ，E R ＋12.0 kΩ＝4.00 V
12.0 kΩ
，两式联立解得E ＝9.00 V ，R ＝15.0 kΩ.
答案：(1)短接 (2)1 (3)15.0 3.60 (4)12.0 (5)9.00 15.0
11．(15分)在用电压表和电流表测一节干电池的电动势和内阻的实验中，所用电压表和电流表的内阻分别为1 kΩ和0.1 Ω，图中为实验原理图及所需器件图．
(1)在图中画出连线，将器材按原理图连接成实验电路．
(2)一位同学记录了6组数据并根据这些数据在图中画出了U －I 图象，根据图象读出电池的电动势E ＝________ V ，求出电池内阻r ＝________ Ω.
思路点拨：本题是利用伏安法测电池的电动势和内阻，在U －I 图象中，纵截距表示电动势的大小，图象的斜率的绝对值表示内阻．
解析：(1)按照实验原理图将实物图连接起来，如图所示．
(2)图线交U 轴于U 1＝1.45 V ，此即为电池电动势E ，交I 轴于I ＝0.65 A ，注意此时
U 2＝1.00 V ，由闭合电路欧姆定律得I ＝E －U 2r ，则r ＝E －U 2I ＝1.45－1.000.65
Ω≈0.69 Ω.
答案：(1)如解析图所示 (2)1.45 0.69 12．(16分)
如图所示，有一提升重物用的直流电动机，内阻r ＝0.6 Ω，R ＝10 Ω，U ＝160 V ，电压表的读数为110 V ，求：
(1)通过电动机的电流是多少？ (2)输入到电动机的电功率是多少？ (3)电动机中发热的功率是多少？ (4)电动机工作1 h 所产生的热量是多少？。

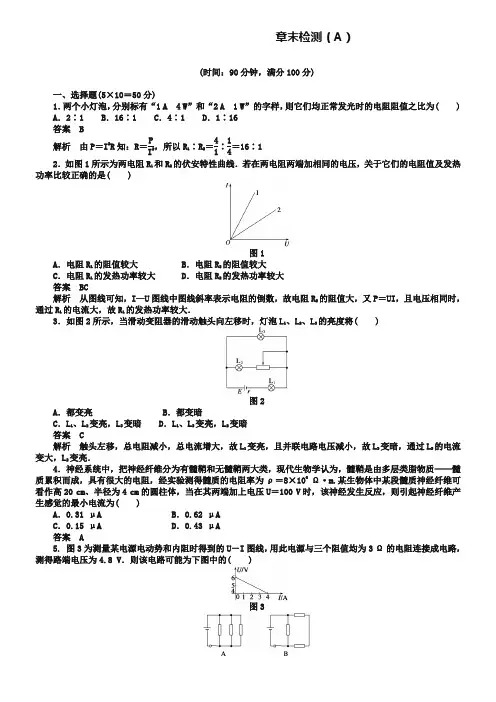

人教版物理选修【3-1】第二章《恒定电流》章末检测(A)及答案
章末检测（A）(时间：90分钟，满分100分)一、选择题(5×10＝50分)1．两个小灯泡，分别标有“1 A 4 W”和“2 A 1 W”的字样，则它们均正常发光时的电阻阻值之比为( ) A．2∶1 B．16∶1 C．4∶1 D．1∶16答案 B解析由P＝I2R知：R＝PI2，所以R1∶R2＝41∶14＝16∶12．如图1所示为两电阻R1和R2的伏安特性曲线．若在两电阻两端加相同的电压，关于它们的电阻值及发热功率比较正确的是( )图1A．电阻R1的阻值较大 B．电阻R2的阻值较大C．电阻R1的发热功率较大 D．电阻R2的发热功率较大答案BC解析从图线可知，I—U图线中图线斜率表示电阻的倒数，故电阻R2的阻值大，又P＝UI，且电压相同时，通过R1的电流大，故R1的发热功率较大．3．如图2所示，当滑动变阻器的滑动触头向左移时，灯泡L1、L2、L3的亮度将( )图2A．都变亮 B．都变暗C．L1、L2变亮，L3变暗 D．L1、L3变亮，L2变暗答案 C解析触头左移，总电阻减小，总电流增大，故L1变亮，且并联电路电压减小，故L3变暗，通过L2的电流变大，L2变亮．4．神经系统中，把神经纤维分为有髓鞘和无髓鞘两大类，现代生物学认为，髓鞘是由多层类脂物质——髓质累积而成，具有很大的电阻，经实验测得髓质的电阻率为ρ＝8×106Ω·m.某生物体中某段髓质神经纤维可看作高20 cm、半径为4 cm的圆柱体，当在其两端加上电压U＝100 V时，该神经发生反应，则引起神经纤维产生感觉的最小电流为( )A．0.31 μA B．0.62 μAC．0.15 μA D．0.43 μA答案 A5. 图3为测量某电源电动势和内阻时得到的U－I图线，用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为4.8 V．则该电路可能为下图中的( )图3答案 B解析 由U －I 图象可求得电源的电动势E ＝6 V ，内电阻r ＝0.5 Ω，当U ＝4.8 V 时，I ＝E －Ur＝2.4 A ，R ＝U/I ＝2 Ω，B 正确．6. 为探究小灯泡L 的伏安特性，连好如图4所示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光，由电流表和电压表得到的多组读数描绘出的U －I 图象应是( )图4答案 C解析 小灯泡中的电流逐渐增大时其温度升高，其电阻率增大，导致电阻R 增大．只有C 选项对．7．“神舟”六号载人飞船上的电子仪器及各种动作的控制都是靠太阳能电池供电的．由于光照而产生电动势的现象称为光伏效应．“神舟”飞船上的太阳能电池就是依靠光伏效应设计的单晶硅太阳能电池．在正常照射下，太阳能电池的光电转换效率可达23%.单片单晶硅太阳能电池可产生0.6 V 的电动势，可获得0.1 A 的电流，则每秒照射到这种太阳能电池上的太阳光的能量是( )A ．0.24 JB ．0.25 JC ．0.26 JD ．0.28 J 答案 C解析 根据W ＝UIt 可得每秒太阳能电池产生的能量为W ＝0.6×0.1×1 J＝0.06 J ，设太阳能每秒照射的能量为Q ，则由能的转化和守恒定律得Q×23%＝W ，所以Q ＝0.26 J.8．如图5所示，因线路故障，接通S 时，灯泡L 1和L 2均不亮，用电压表测得U ab ＝0，U bc ＝0，U cd ＝4 V ．因此可知开路处为( )图5A ．灯泡L 1B ．灯泡L 2C ．变阻器D ．不能确定 答案 C解析 U ab ＝0说明ab 之外有位置断开，同样U bc ＝0说明bc 之外有位置断开，而U cd ＝4 V ，说明cd 之外均连通，故是变阻器开路．9．一个直流电动机所加电压为U ，电流为I ，线圈内阻为R ，当它工作时，下述说法中错误的是( )A ．电动机的输出功率为U2RB ．电动机的发热功率为I 2RC ．电动机的输出功率为IU －I 2RD ．电动机的功率可写作IU ＝I 2R ＝U 2R答案 AD解析 电动机输入功率为P ＝UI ，输出功率P 出＝UI －I 2R ，故A 错误，C 正确；发热功率即线圈发热功率为I2R，B正确；又电动机并非纯电阻元件，故IU≠I2R≠U2R，D错误．10．仪器中常用两个阻值不同的可变电阻来调节电路的电流，一个作粗调，一个作细调，这两个变阻器可以按图6甲串联起来或按图乙并联起来再接入电路．已知R1阻值较大，R2阻值较小，则( )图6A．图甲中R1作粗调 B．图甲中R1作细调C．图乙中R2作粗调 D．图乙中R2作细调答案AC解析在串联电路中，电阻越大，分配电压越大，调节大电阻会使电路中的电流和电压分配产生很大的影响，所以用来做粗调，而在并联电路中，通过大电阻的电流小，调节大电阻对电路中的电学量影响不大，属细调．二、实验题(6＋8＝14分)11(1)图7(2)在如图8所示的方格纸内画出小灯泡的U－I曲线．分析曲线可知小灯泡的电阻随I变大而________(填“变大”、“变小”或“不变”)．图8(3)如图丙所示，用一个定值电阻R和两个上述小灯泡组成串并联电路，连接到内阻不计、电动势为3 V的电源上．已知流过电阻R的电流是流过灯泡b的电流的两倍，则流过灯泡b的电流约为________ A.答案(1)甲(2)小灯泡的U—I曲线如下图所示变大(3)0.0712. 在“测定金属丝的电阻率”实验中，用螺旋测微器测量金属丝直径时其刻度的位置如图9所示．图9(1)从图中可读出金属丝的直径为________mm.(2)在用伏安法测定金属丝的电阻时(金属丝的电阻约为20 Ω)，除被测金属丝外，还有如下实验器材供选择：A ．直流电源：电动势约12 V ，内阻很小；B ．电流表A 1：量程0～0.6 A ，内阻约为0.5 Ω；C ．电流表A 2：量程0～3.0 A ，内阻约为0.1 Ω；D ．电压表V ：量程0～3 V ，内阻约为10 k Ω；E ．滑动变阻器R ：最大阻值20 Ω；F ．开关、导线若干．为了提高实验的测量精度，在可供选择的器材中，应该选用的电流表是________(填A 1或A 2)． (3)根据所选的器材，在虚线框中画出完整的实验电路图(要求电阻丝上的电压从零开始变化)． 答案 (1)0.520(0.520～0.522) (2)A 1 (3)见解析图解析 (1)螺旋测微器的读数，先读固定刻度值0.5 mm ，再加上可动刻度(2.0×0.01 mm)为0.520 mm ；(2)因为电压表量程为3 V ，所以通过电流表的最大电流I m ＝U R ＝320A ＝0.15 A ，故电流表选A 1.(3)滑动变阻器应选择分压式接法，因为如果限流式接法会超过电压表的量程；因为R V R x ＝500，R xR A＝200，所以电流表选择外接法，实验电路图如右图所示． 三、计算题(8＋8＋10＋10＝36分)13．如图10所示电路中，电源电动势E ＝12 V ，内电阻r ＝1.0 Ω，电阻R 1＝9.0 Ω，R 2＝15 Ω，电流表A 的示数为0.4 A ，求电阻R 3的阻值和它消耗的电功率．图10答案 30 Ω 1.2 W解析 并联电路的电压U 2＝I 2R 2＝6 V ， 闭合电路欧姆定律E ＝U 2＋I(R 1＋r)得 流过电源的电流为I ＝0.6 A ， 流过R 3的电流I 3＝I －I 2＝0.2A ，R 3的阻值为R 3＝U 3I 3＝U 2I 3＝30 Ω，消耗的功率是P 3＝U 3I 3＝1.2 W.14．在如图11所示的电路中，R 1是由某金属氧化物制成的导体棒，实验证明通过它的电流I 和它两端电压U 遵循I ＝kU 3的规律(式中k ＝0.02 A/V 3)；R 2是普通电阻，阻值为24 Ω，遵循欧姆定律，电源电动势E ＝6 V ．闭合开关S 后，电流表的示数为0.16 A ．求：图11(1)R 1两端的电压； (2)电源的内电阻r ；(3)R 1、R 2和r 消耗的电功率P 1、P 2和P r .答案(1)2 V (2)1 Ω(3)0.32 W 0.61 W 0.026 W 解析(1)由I＝kU3得U＝3Ik＝30.160.02V＝2 V(2)根据闭合电路的欧姆定律有E＝U＋IR2＋Irr＝E－U－IR2I＝E－UI－R2＝1 Ω(3)P1＝IU＝0.16×2 W＝0.32 WP2＝I2R2＝0.162×24 W≈0.61 WP r＝I2r＝0.162×1 W≈0.026 W15．如图12所示的电路中，电源电动势为10 V，R1＝4 Ω，R2＝6 Ω，电容C＝30 μF，电源内阻忽略不计．求：图12(1)闭合开关S，稳定后通过电阻R1的电流；(2)将开关S断开，再次稳定后，求通过R1的总电荷量．答案(1)1 A (2)1.2×10－4 C解析(1)I＝ER1＋R2＝104＋6A＝1 A.(2)闭合S时，电容两端的电压U C＝U2＝IR2＝6 V，断开S后，电容两端电压U C′＝E＝10 V，所以断开S后，电容器有一个短时间的继续充电过程，通过R1的电荷量即为ΔQ＝ΔU·C＝(10－6)×30×10－6C＝1.2×10－4C.16．一台电风扇，内阻为20 Ω，接上220 V电压后，消耗功率66 W．求：(1)电风扇正常工作时通过风扇电动机的电流强度；(2)电风扇工作时，转化为机械能的功率和内能的功率，电动机的效率．(3)若接上电源后，扇叶被卡住，不能转动，则此时通过电动机的电流多大？电动机消耗的电功率和发热功率各是多大？答案(1)0.3 A (2)1.8 W 64.2 W 97.3%(3)11 A 2 420 W 2 420 W解析(1)因为P入＝IU所以I＝PU＝66220A＝0.3 A(2)电风扇正常工作时转化为内能的功率P热＝I2R＝0.32×20 W＝1.8 W电风扇正常工作时转化为机械能的功率P机＝P入－P内＝66 W－1.8 W＝64.2 W 电风扇正常工作时的效率η＝P机P入＝64.266×100%≈97.3%(3)电风扇风叶被卡住后通过电风扇的电流I＝UR＝22020A＝11 A电动机消耗的电功率P＝IU＝11×220 W＝2 420 W电动机发热功率P热＝I2R＝112×20 W＝2 420 W.。
高中物理人教版2020--2021学年选修3—1第2章 恒定电流练习附答案
高中物理人教版2020--2021选修3—1第2章恒定电流练习附答案人教选修3—1第二章恒定电流1、在研究长度为l、横截面积为S的均匀导体中的电流时，在导体两端加上电压U，于是导体中有匀强电场产生，在导体中移动的自由电子受匀强电场的作用而加速，但又和做热运动的阳离子碰撞而减速，这样边反复碰撞边向前移动。
可以认为阻碍电子向前运动的阻力大小与电子移动的平均速率v成正比，其大小可以表示成k v(k为恒量)。
电场力和碰撞的阻力平衡时，导体中的电子移动的平均速率v为一定值，这一定值是()A．ekUl B．eUklC．elUk D．elkU2、随着中国电信业的发展，国产手机在手机市场上已经有相当大的市场份额。
如图所示是一块手机电池外壳上的文字说明，由此可知该电池的电动势、待机状态下的平均工作电流分别是()A．4.2 V14.58 mA B．4.2 V700 mAC．3.7 V14.58 mA D．3.7 V700 mA3、(多选)如图所示是某导体的伏安特性曲线，由图可知下列说法正确的是()A．导体的电阻是25 ΩB．导体的电阻是0.04 ΩC．当导体两端的电压是10 V时，通过导体的电流是0.4 AD．当通过导体的电流是0.1 A时，导体两端的电压是2.5 V4、(双选)如图所示，甲、乙两个电路都由一个灵敏电流计G和一个电阻箱R组成，它们中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是()甲乙A.甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程减小D．乙表是电压表，R增大时量程增大5、如图所示，A、B两点间电压为18 V，R1＝0.2 Ω，电动机M线圈的电阻也是0.2 Ω，电路中的电流是25 A，则此电路中电能转化为机械能的效率是()A.72% B．28%C．55.6% D．44.4%6、当电路中的电流超过熔丝的熔断电流时，熔丝就要熔断。
由于种种原因，熔丝的横截面积略有差别。

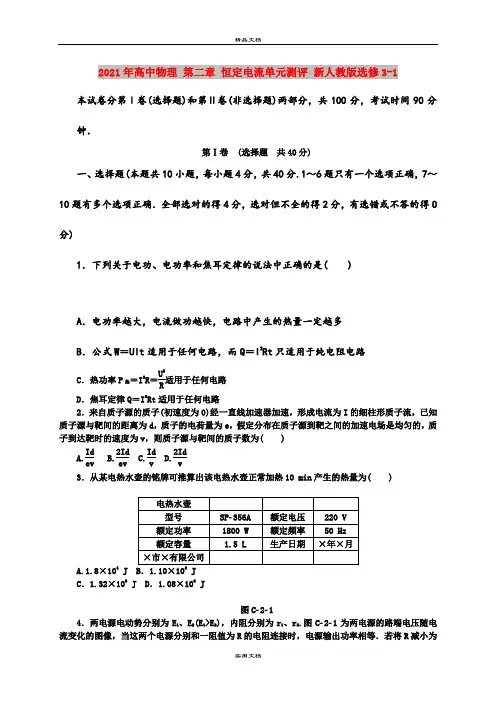

2021年高中物理 第二章 恒定电流单元测评 新人教版选修3-1
