【CN209731946U】一种旋耕机刀轴防缠装置【专利】
【CN209777930U】一种具有防缠绕功能的放线装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920559463.X(22)申请日 2019.04.23(73)专利权人 苏州市达明机电科技有限公司地址 215000 江苏省苏州市吴中区木渎镇金枫南路1289号灵岩工业区4号(72)发明人 居乐群 (74)专利代理机构 成都明涛智创专利代理有限公司 51289代理人 王巍敏(51)Int.Cl.B65H 57/06(2006.01)B65H 57/14(2006.01)(54)实用新型名称一种具有防缠绕功能的放线装置(57)摘要本实用新型公开了一种具有防缠绕功能的放线装置，属于放线装置领域，一种具有防缠绕功能的放线装置，包括工作台，工作台顶部的正面固定连接有自动放线机，工作台顶部且靠近背面的中央固定连接有底座，底座顶部的中央通过螺栓固定连接有固定板，固定板正面的中央开设有穿线孔，固定板正面且靠近左、右两侧的中央均固定连接有固定块，两个固定块呈镜像设置，固定块内部的中央开设有滑槽，滑槽内滑动连接有滑杆，滑杆延伸至滑槽外部的一端固定连接有连接框架，连接框架的中央固定连接有限位辊筒，连接框架远离限位辊筒的一侧固定连接有复位弹簧；本实用新型对线缆的运动轨迹起到了限位的作用，避免线缆在放线过程中松动。
权利要求书1页 说明书4页 附图5页CN 209777930 U 2019.12.13C N 209777930U权 利 要 求 书1/1页CN 209777930 U1.一种具有防缠绕功能的放线装置，包括工作台(1)，其特征在于：所述工作台(1)顶部的正面固定连接有自动放线机(2)，所述工作台(1)顶部且靠近背面的中央固定连接有底座(3)，所述底座(3)顶部的中央通过螺栓固定连接有固定板(4)，所述固定板(4)正面的中央开设有穿线孔(5)，所述固定板(4)正面且靠近左、右两侧的中央均固定连接有固定块(6)，两个所述固定块(6)呈镜像设置，所述固定块(6)内部的中央开设有滑槽(7)，所述滑槽(7)内滑动连接有滑杆(8)，所述滑杆(8)延伸至滑槽(7)外部的一端固定连接有连接框架(10)，所述连接框架(10)的中央固定连接有限位辊筒(11)，所述连接框架(10)远离限位辊筒(11)的一侧固定连接有复位弹簧(9)，所述复位弹簧(9)远离限位辊筒(11)的一端固定连接于固定块(6)的中央，所述滑杆(8)穿过复位弹簧(9)的中央，所述固定板(4)背面底部的中央固定连接有第一滑轨(12)，所述第一滑轨(12)的内部滑动连接有第一滑块(13)，所述第一滑块(13)的中央固定连接有第一定滑轮(14)，所述固定板(4)背面且靠近中央顶部的位置处固定连接有第二滑轨(15)，所述第二滑轨(15)的内部滑动连接有第二滑块(16)，所述第二滑块(16)的中央固定连接有第二定滑轮(17)。

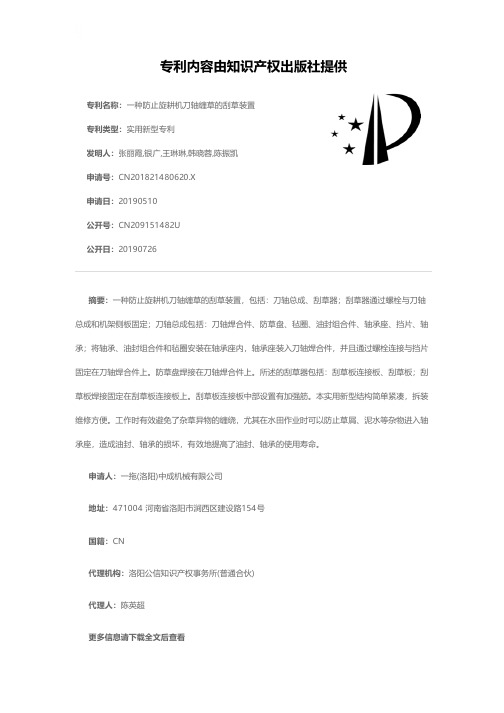

一种防止旋耕机刀轴缠草的刮草装置[实用新型专利]
![一种防止旋耕机刀轴缠草的刮草装置[实用新型专利]](https://img.taocdn.com/s3/m/b547a21404a1b0717ed5dd93.png)
专利名称：一种防止旋耕机刀轴缠草的刮草装置专利类型：实用新型专利
发明人：张丽霞,银广,王琳琳,韩晓蓉,陈振凯
申请号：CN201821480620.X
申请日：20190510
公开号：CN209151482U
公开日：
20190726
专利内容由知识产权出版社提供
摘要：一种防止旋耕机刀轴缠草的刮草装置，包括：刀轴总成、刮草器；刮草器通过螺栓与刀轴总成和机架侧板固定；刀轴总成包括：刀轴焊合件、防草盘、毡圈、油封组合件、轴承座、挡片、轴承；将轴承、油封组合件和毡圈安装在轴承座内，轴承座装入刀轴焊合件，并且通过螺栓连接与挡片固定在刀轴焊合件上。
防草盘焊接在刀轴焊合件上。
所述的刮草器包括：刮草板连接板、刮草板；刮草板焊接固定在刮草板连接板上。
刮草板连接板中部设置有加强筋。
本实用新型结构简单紧凑，拆装维修方便。
工作时有效避免了杂草异物的缠绕，尤其在水田作业时可以防止草屑、泥水等杂物进入轴承座，造成油封、轴承的损坏，有效地提高了油封、轴承的使用寿命。
申请人：一拖(洛阳)中成机械有限公司
地址：471004 河南省洛阳市涧西区建设路154号
国籍：CN
代理机构：洛阳公信知识产权事务所(普通合伙)
代理人：陈英超
更多信息请下载全文后查看。

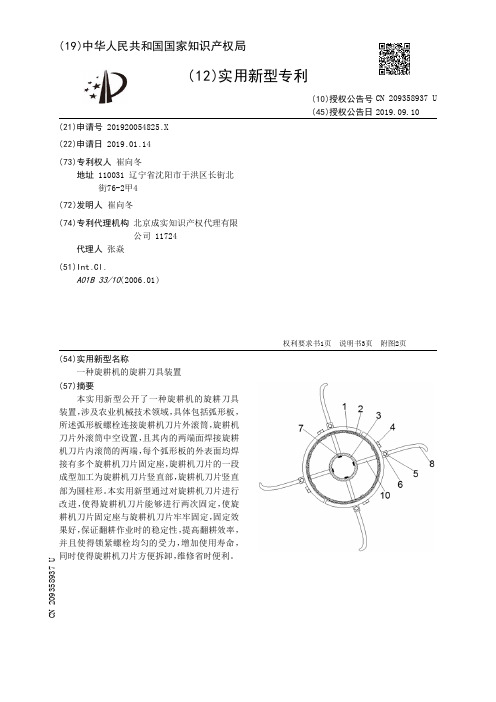

【CN209358937U】一种旋耕机的旋耕刀具装置【专利】
2
CN 209358937 U
说 明 书
1/3 页
一种旋耕机的旋耕刀具装置
技术领域 [0001] 本实用新型涉及农业机械技术领域，具体是一种旋耕机的旋耕刀具装置。
2 .根据权利要求1所述的一种旋耕机的旋耕刀具装置，其特征在于，所述弧形板(1)为 耐磨钢材制成。
3 .根据权利要求1所述的一种旋耕机的旋耕刀具装置，其特征在于，所述旋耕机刀片外 滚筒(2)与旋耕机刀片内滚筒(3)同轴心设置。
4 .根据权利要求1所述的一种旋耕机的旋耕刀具装置，其特征在于，所述旋耕机刀片内 滚筒 (3) 的 周面开凿有多个螺纹孔 ，且这多个螺纹孔与旋耕机刀片固定座 (5) 共线 ，旋耕机 刀片的一段成型加工为旋耕机刀片竖直部(10) ，旋耕机刀片竖直部(10)为圆柱形，且其端 部带有外螺纹并旋紧旋耕机刀片内滚筒 (3) 上的 螺纹孔内 ，旋耕机刀片的 另一段型加工为 旋耕机刀片折弯部 (8) 并依次穿过旋耕机刀片外滚筒 (2) 、弧形板 (1) 和旋耕机刀片固定座 (5)朝外延伸。
代理人 张焱
(51)Int .Cl . A01B 33/10(2006 .01)
(10)授权公告号 CN 209358937 U (45)授权公告日 2019.09.10
( 54 )实用新型名称 一种旋耕机的旋耕刀具装置
( 57 )摘要 本实 用新型公 开了一 种旋耕机的 旋耕 刀具
装置，涉及农业机械技术领域，具体包括弧形板， 所述弧形板螺栓连接旋耕机刀片外滚筒，旋耕机 刀片外滚筒中空设置，且其内的两端面焊接旋耕 机刀片内滚筒的两端，每个弧形板的外表面均焊 接有多个旋耕机刀片固定座，旋耕机刀片的一段 成型加工为旋耕机刀片竖直部，旋耕机刀片竖直 部为圆柱形。本实用新型通过对旋耕机刀片进行 改 进 ，使得旋耕机 刀片能 够进行两次固 定 ，使旋 耕机刀片固定座与旋耕机刀片牢牢固定，固定效 果好，保证翻耕作业时的稳定性，提高翻耕效率， 并 且使得锁紧 螺栓均匀的 受 力 ，增加使 用寿命 ， 同时使得旋耕机刀片方便拆卸，维修省时便利。

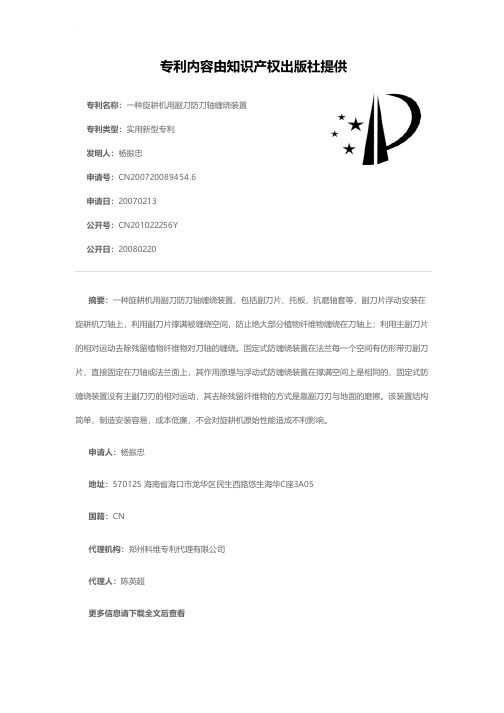

一种旋耕机用副刀防刀轴缠绕装置[实用新型专利]
![一种旋耕机用副刀防刀轴缠绕装置[实用新型专利]](https://img.taocdn.com/s3/m/a7414749284ac850ac02426b.png)
专利名称：一种旋耕机用副刀防刀轴缠绕装置专利类型：实用新型专利
发明人：杨振忠
申请号：CN200720089454.6
申请日：20070213
公开号：CN201022256Y
公开日：
20080220
专利内容由知识产权出版社提供
摘要：一种旋耕机用副刀防刀轴缠绕装置，包括副刀片、托板、抗磨轴套等，副刀片浮动安装在旋耕机刀轴上，利用副刀片撑满被缠绕空间，防止绝大部分植物纤维物缠绕在刀轴上；利用主副刀片的相对运动去除残留植物纤维物对刀轴的缠绕。
固定式防缠绕装置在法兰每一个空间有仿形带刃副刀片，直接固定在刀轴或法兰面上，其作用原理与浮动式防缠绕装置在撑满空间上是相同的，固定式防缠绕装置没有主副刀刃的相对运动，其去除残留纤维物的方式是靠副刀刃与地面的磨擦。
该装置结构简单，制造安装容易，成本低廉，不会对旋耕机原始性能造成不利影响。
申请人：杨振忠
地址：570125 海南省海口市龙华区民生西路悠生海华C座3A05
国籍：CN
代理机构：郑州科维专利代理有限公司
代理人：陈英超
更多信息请下载全文后查看。

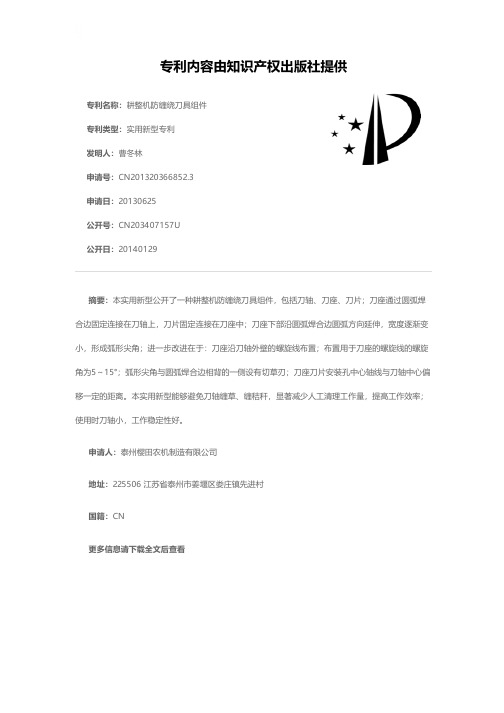

耕整机防缠绕刀具组件[实用新型专利]
![耕整机防缠绕刀具组件[实用新型专利]](https://img.taocdn.com/s3/m/37278068e53a580217fcfe21.png)
专利名称：耕整机防缠绕刀具组件专利类型：实用新型专利
发明人：曹冬林
申请号：CN201320366852.3
申请日：20130625
公开号：CN203407157U
公开日：
20140129
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种耕整机防缠绕刀具组件，包括刀轴、刀座、刀片；刀座通过圆弧焊合边固定连接在刀轴上，刀片固定连接在刀座中；刀座下部沿圆弧焊合边圆弧方向延伸，宽度逐渐变小，形成弧形尖角；进一步改进在于：刀座沿刀轴外壁的螺旋线布置；布置用于刀座的螺旋线的螺旋角为5～15°；弧形尖角与圆弧焊合边相背的一侧设有切草刃；刀座刀片安装孔中心轴线与刀轴中心偏移一定的距离。
本实用新型能够避免刀轴缠草、缠秸秆，显著减少人工清理工作量，提高工作效率；使用时刀轴小，工作稳定性好。
申请人：泰州樱田农机制造有限公司
地址：225506 江苏省泰州市姜堰区娄庄镇先进村
国籍：CN
更多信息请下载全文后查看。
一种防缠绕机构、旋耕模块和多功能农用综合整治机械[实用新型专利]
![一种防缠绕机构、旋耕模块和多功能农用综合整治机械[实用新型专利]](https://img.taocdn.com/s3/m/7e876927cd1755270722192e453610661ed95acb.png)
专利名称：一种防缠绕机构、旋耕模块和多功能农用综合整治机械
专利类型：实用新型专利
发明人：游先慧
申请号：CN202122838394.6
申请日：20211119
公开号：CN216437909U
公开日：
20220506
专利内容由知识产权出版社提供
摘要：一种防缠绕机构、旋耕模块和多功能农用综合整治机械，其防缠绕机构包括防缠刀，防缠刀在旋耕刀轴轴向上靠近旋耕刀的端部；防缠刀一端通过刀座安装在防缠刀轴上，防缠刀轴与刀座不可相对圆周转动，防缠刀轴的两端分别穿出旋耕壳且防缠刀轴与旋耕壳可圆周转动装配；转动防缠刀轴，使得防缠刀向旋耕刀轴移动至切断工位后即可通过防缠刀切断缠绕在旋耕刀、旋耕刀轴上的杂物。
实用新型的防缠绕机构通过防缠刀能够快速切割缠绕在旋耕刀、旋耕轴上的杂物，从而防止杂物影响正常的旋耕作业。
另外防缠刀在旋耕刀正常作业时不会对旋耕刀造成影响，这一方面可以有效保证旋耕刀的效率，另一方面也能防止土壤中的硬质杂物直接冲击防缠刀，造成防缠刀的损坏。
申请人：重庆茂田机械有限公司
地址：400700 重庆市北碚区歇马镇东风村吴家坝长生桥
国籍：CN
更多信息请下载全文后查看。
【CN209546246U】旋耕机的旋耕刀滚【专利】
代理人 潘桂英
(51)Int .Cl . A01B 33/10(2006 .01)
( ESM )同样的发明创造已同日申请发明专利
(10)授权公告号 CN 209546246 U (45)授权公告日 2019.10.29
( 54 )实用新型名称 旋耕机的旋耕刀滚
2 .根据权利要求1所述的旋耕机的旋耕刀滚，其特征在于，所述横刀（3）上还设有短纵 刀（4），短纵刀（4）为片状，其一端固定安装在横刀（3）的侧面上，其外边为刀刃，其刀刃与横 刀（3）的刀刃与转轴（1）的轴线距离相差少于10%。
3 .根据权利要求2所述的旋耕机的旋耕刀滚，其特征在于，所述短纵刀（4）设置在横刀 （3）作业过程中远离作业耕地一侧的刀面上。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920028194 .4
(22)申请日 2019 .01 .08
(73)专利权人 衡阳市农业科学研究所 地址 421101 湖南省衡阳市衡南县三塘镇 衡祁东路38号
(72)发明人 高静 朱捷 黄益国 李维 张明 张瑞春 李倩 彭亚琼 孟亚萍
背景技术 [0002] 旋耕机是与拖拉机配套完成耕、耙作业的耕耘机械，在现代农耕领域得到广泛应 用。 [0003] 现有技术中较为典型的旋耕机的旋耕刀组件一般为两种，一种结构如下，包括与 旋耕机的驱动装置连接的连接组件，连接组件上直接周向设置有多组短纵刀，驱动装置能 够驱 动连接组件进行旋转 ，从而带动短纵 刀对土壤及土壤内的 杂草等施加作 用力 ，进而实 现耕耘作业。 [0004] 该种结构的旋耕刀组件，对杂草、土块和根茬有较好的切割性，耕地效果好。但作 业过程中 ，土地的 作用力全部施加在短纵刀上 ，再由短纵刀作用于与其连接的连接组件上 ， 因此 ，长时间的 作业极易造成连接组件的变形与损坏。与此同时 ，在遇到湿度比 较大的烂泥 地时 ，由于垂直于连接组件设置的短纵刀的受力面积小 ，在插入烂泥地内旋转耕耘的过程 中，烂泥地给到的反作用力较小，极易造成旋耕刀组件越陷越深，不能正常前进的情况。 [0005] 另一种结构以旋耕刀滚的形式存在，于其中间的多个横刀组成，相邻两个单元共用一个纵刀。其中，纵刀起到支撑和固定 横刀的 作用。作业过程中 ，两端的纵刀带动横刀旋转 ，再由条形的 横刀直接与土地接触完成 作业。 [0006] 该种结构的旋耕刀组件，横刀与土地的接触面积较大，旋耕效率更高。但为了方便 前行，纵刀的刀刃一般突出于横刀的刀刃，使得纵刀与土地的接触面积小，在作业过程中极 易造成深陷 ，增加作业负担。同时 ，各个纵 刀间距较大 ，切割杂草 、土块 和根茬的效果不理 想，影响旋耕质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920359536.0
(22)申请日 2019.03.21
(73)专利权人 盐城可理斯机械制造有限公司
地址 224700 江苏省盐城市建湖县经济开
发区冠华东路88号
(72)发明人 徐友伟 胡帮友 尤志伟 尤国富
(74)专利代理机构 长沙新裕知识产权代理有限
公司 43210
代理人 赵登高
(51)Int.Cl.
A01B 33/12(2006.01)
(54)实用新型名称
一种旋耕机刀轴防缠装置
(57)摘要
本实用新型涉及旋耕机技术领域，且公开了
一种旋耕机刀轴防缠装置，包括驱动电机，所述
驱动电机的输出轴上活动连接有转杆，所述转杆
的左端固定连接有第一转轮，所述第一转轮的外
部传动连接有滑带，所述滑带的内部且位于第一
转轮的底部活动连接有第二转轮。
该旋耕机刀轴
防缠装置，通过设置驱动电机启动并带动刀轴和
旋转刀齿转动并进行耕地，而内轴杆上的抵杆将
不间断的抵住限位板，从而使防缠刀片在抵杆和
抵压弹簧的带动下不断向刀轴外弹动，从而对刀
轴表面缠绕的杂草进行切除，达到了刀轴防缠绕
的效果，从而有效的解决了刀轴表面缠绕杂草根
导致影响旋耕机的使用效率和对旋耕机的刀轴
造成损伤的问题。
权利要求书1页 说明书3页 附图2页CN 209731946 U 2019.12.06
C N 209731946
U
权 利 要 求 书1/1页CN 209731946 U
1.一种旋耕机刀轴防缠装置，包括驱动电机(1)，其特征在于：所述驱动电机(1)的输出轴上活动连接有转杆(2)，所述转杆(2)的左端固定连接有第一转轮(3)，所述第一转轮(3)的外部传动连接有滑带(4)，所述滑带(4)的内部且位于第一转轮(3)的底部活动连接有第二转轮(5)，所述第一转轮(3)的内部活动连接有延伸至第一转轮(3)左侧外部的第一转架(6)，所述第一转架(6)的左侧固定连接有左抵板(7)，所述第二转轮(5)的内部活动连接有延伸至第二转轮(5)左侧外部的第二转架(8)，所述第二转轮(5)的右侧固定连接有刀轴(9)，所述刀轴(9)的外部固定连接有旋转刀齿(10)，所述刀轴(9)的右侧活动连接有限位座(11)，所述限位座(11)的右侧固定连接有限位架(12)，所述限位架(12)的右侧固定连接有右抵板(13)，所述限位座(11)的内部活动连接有内环(14)，所述左抵板(7)的右侧且位于刀轴(9)的内部固定连接有与右抵板(13)左侧固定连接的内轴杆(15)，所述内轴杆(15)的外部固定连接有抵杆(16)，所述抵杆(16)的外部固定连接有抵杆(16)，所述刀轴(9)的内壁上活动连接有限位板(17)，所述限位板(17)的顶部固定连接有延伸至刀轴(9)外部的防缠刀片(18)，所述限位板(17)的外部活动连接有与刀轴(9)内壁上活动连接的抵压弹簧(19)。
2.根据权利要求1所述的一种旋耕机刀轴防缠装置，其特征在于：所述第一转轮(3)、滑带(4)和第二转轮(5)组成传动结构，且第一转轮(3)和第二转轮(5)的内部均开设有与第一转架(6)和第二转架(8)外部活动连接的第一限位槽和第二限位槽。
3.根据权利要求1所述的一种旋耕机刀轴防缠装置，其特征在于：所述刀轴(9)的外形呈圆柱体，所述旋转刀齿(10)的外形呈L形，且刀轴(9)外部的旋转刀齿(10)均匀分布于刀轴(9)的顶部、底部、左侧和右侧。
4.根据权利要求1所述的一种旋耕机刀轴防缠装置，其特征在于：所述内环(14)的外形呈圆柱体，且内环(14)的左侧与刀轴(9)的右侧固定连接，所述刀轴(9)的内部为中空结构，且内环(14)的内部开设有中空槽。
5.根据权利要求1或4所述的一种旋耕机刀轴防缠装置，其特征在于：所述第二转架(8)的内部开设有内部直径大于抵杆(16)外部直径的通槽，且内轴杆(15)的左侧位于通槽内部，而内轴杆(15)的右侧贯穿中空槽并延伸至限位架(12)内部。
6.根据权利要求1所述的一种旋耕机刀轴防缠装置，其特征在于：所述抵杆(16)的顶端为椭圆形，且抵杆(16)均匀分布于内轴杆(15)的正面、背面、左侧和右侧。
7.根据权利要求1所述的一种旋耕机刀轴防缠装置，其特征在于：所述刀轴(9)的内壁上开设有与限位板(17)外部活动连接的内槽，所述防缠刀片(18)均匀分布于刀轴(9)的正面、背面、左侧和右侧，且每个防缠刀片(18)均配设有两个抵压弹簧(19)。
2。
