高频变压器是现在电子变压器行业关注的热点,想来很多工程师对高频变压器的设计方法应该都挺感兴趣的,今天和大家分享高频变压器设计方法的详解,希望对大家有用。

高频变压器的设计包括:线圈参数的设计,磁芯材料的选择,磁芯结构的选择,磁芯参数的设计,组装结构的选择等内容。下面对高频变压器线圈参数的计算与选择、磁芯材料的选择、磁芯结构的选择、磁芯参数的设计和组装结构的选择进行详细介绍。

高频变压器线圈参数的计算与选择

高频变压器的线圈参数包括:匝数、导线截面(直径)、导线形式、绕组排列和绝缘安排。

原绕组匝数根据外加激磁电压或者原绕组激磁电感(储存能量)来决定,匝数不能过多也不能过少。如果匝数过多,会增加漏感和绕线工时;如果匝数过少,在外加激磁电压比较高时,有可能使匝间电压降和层间电压降增大,而必须加强绝缘[5]。副绕组匝数由输出电压决定。导线截面(直径)决定于绕组的电流密度。还要注意的是导线截面(直径)的大小还与漏感有关。

高频变压器的绕组排列形式有:

①如果原绕组电压高,副绕组电压低,可以采用副绕组靠近磁芯,接着绕反馈绕组,原绕组在最外层的绕组排列形式,这样有利于原绕组对磁芯的绝缘安排

②如果要增加原和副绕组之间耦合,可以采用一半原绕组靠近磁芯,接着绕反馈绕组和副绕组,最外层再绕一半原绕组的绕组排列形式,这样有利于减少漏感。

另外,当原绕组为高压绕组时,匝数不能太少,否则,匝间或者层间电压相差大,会引起局部短路。

对于绝缘安排,首先要注意使用的电磁线和绝缘件的绝缘材料等级要与磁芯和绕组允许的工作温度相匹配。等级低,满足不了耐热要求,等级过高,会增加不必要的材料成本。其次,对在圆柱形磁路上绕线的线圈,最好采用线圈骨架,既可以保证绝缘,又可以简化绕线工艺。另外,线圈最外层和最里层,高压和低压绕组之间都要加强绝缘。如果一般绝缘只垫一层绝缘薄膜,加强绝缘应垫2~3层绝缘薄膜。

高频变压器磁芯材料的选择

高频变压器磁芯一般使用软磁材料。软磁材料有较高磁导率,低的矫顽力,高的电阻率。磁导率高,在一定线圈匝数时,通过不大的激磁电流就能有较高的磁感应强度,线圈就能承受较高的外加电压,因此在输出功率一定的情况下,可减轻磁芯体积。磁芯矫顽力低,磁滞回环面积小,则铁耗也少。电阻率高则涡流小,铁耗也小。

铁氧体材料是复合氧化物烧结体,和其它软磁磁芯材料一样,软磁铁氧体的优点是电阻率高、交流涡流损耗小,价格便宜,易加工成各种形状的磁芯,缺点是工作磁通密度低、磁导率不高、磁致伸缩大、对温度变化比较敏感。它适合高频下使用,因此高频变压器一般采用铁氧体材料作为磁芯。

高频变压器磁芯结构的选择

磁芯基本结构有:

①叠片,通常由硅钢或镍钢薄片冲剪成E、I、F、O等形状,叠成一个铁芯。

②环形铁芯,由O型薄片叠成,也可由窄长的硅钢、合金钢带卷绕而成。

③C形铁芯,此种铁芯可免去环形铁芯绕线困难的缺点,由二个C型铁芯对接而成。

④罐形铁芯,它是磁芯在外,铜线圈在里,免去环形线圈不便的一种结构形式,可以减少EMI。缺点是内部线圈散热不良,温升较高。

高频变压器设计时选择磁芯结构应考虑的因素:降低漏磁和漏感,增加线圈散热面积,有利于屏蔽,线圈绕线容易,装配接线方便等。

在高频变压器磁芯结构设计中,对窗口面积的大小,要综合考虑各种因素后来决定。为了防止高频电源变压器从里向外和从外向里的电磁干扰,有些磁芯结构在窗口外面有封闭和半封闭外壳。封闭外壳屏蔽电磁干扰作用好,但散热和接线不方便,必须留有接线孔和出气孔。半封闭外壳,封闭的地方起屏蔽电磁干扰作用,不封闭的地方用于接线和散热。如果窗口完全开放,接线和散热方便,屏蔽电磁干扰作用差。

高频变压器磁芯参数ΔB的选择

高频变压器磁芯参数选择时,必须注意工作磁通密度不只是受磁化曲线限制,还要受损耗的限制,同时还与功率传送的工作方式有关。

对于磁通单方向变化的工作模式:,ΔB既受饱和磁通密度限制,又受损耗限制。

对于磁通双方向变化的工作模式:,工作磁滞回线包围的面积比局部回线大得多,损耗也大得多,ΔB主要受损耗限制,而且还要注意出现的直流偏磁问题。

对电感器功率传送方式,磁导率是有气隙后的等值磁导率,一般都比磁化曲线测出的磁导率小。

高频变压器组装结构的选择

高频变压器组装结构分为卧式和立式两种。如果选用平面磁芯、片式磁芯和薄膜磁芯,都采用卧式组装结构,上下表面比较大,有利于散热;其它的都采用立式结构。另外,组装结构中采用的夹件和接线端子等尽量采用标准件,以便于外协加工,降低成本。

高频变压器工作点的确定

对于新买来的磁芯,由于厂家提供的磁感应强度值并不准确,一般先要粗略测试它,具体方法:将调压器接至原线圈,用示波器观察副线圈输出电压波形,将原线圈的输入电压由小到大慢慢升高,直到示波器显示的波形发生奇变,此时磁芯已饱和,根据公式:U=4.44fN1Φm可推知在Φm值。

高频变压器的分析与设计.

高频链中高频变压器的分析与设计 文章作者:四川成都西南交通大学龙海峰郭世明江苏南京国电南京自动化股份有限公司呙道静文章类型:设计应用文章加入时间:2004年9月6日14:54 文章出处:电源技术应用 摘要:高频链逆变技术用高频变压器代替传统逆变器中笨重的工频变压器,大大减小了逆变器的体 积和重量。在高频链的硬件电路设计中,高频变压器是重要的一环。叙述了高频变压器的设计过程。 实验结果证明该设计满足要求。 关键词:高频链;高频变压器;逆变器 引言 MESPELAGE于1977年提出了高频链逆变技术的新概念[1]。高频链逆变技术与常规的逆变技术最 大的不同,在于利用高频变压器实现了输入与输出的电气隔离,减小了变压器的体积和重量。近年来, 高频链技术引起人们越来越多的兴趣。 1 概述 图1是传统的逆变器框图。其缺点是采用了笨重庞大的工频变压器和滤波电感,导致效率低,噪 音大,可靠性差。另外,谐波含量大,波形畸变严重,与要求的优质正弦波相差甚远。

图2所示为电压源高频链逆变器的框图,该方案是当今研究的最先进方案[2],也是本文中采用的方案。采用此方案有其一系列的优点,诸如,以小型的高频变压器替代工频变压器;只有两级功率变换;正弦波质量高;控制灵活等。高频变压器是高频链的核心部件,肩负着隔离和传输功率的重任,其性能好坏直接决定逆变器的性能好坏。不合格的变压器温升高,效率低,漏感严重,输出波形畸变大,直接影响电路的稳定性和可靠性,甚至损坏开关器件,导致实验失败。 2 高频变压器的设计 设计高频变压器首先应该从磁芯开始。开关电源变压器磁芯多是在低磁场下使用的软磁材料,它有较高磁导率,低的矫顽力,高的电阻率。磁导率高,在一定线圈匝数时,通过不大的激磁电流就能承受较高的外加电压,因此,在输出一定功率要求下,可减轻磁芯体积。磁芯矫顽力低,磁滞面积小,则铁耗也少。高的电阻率,则涡流小,铁耗小。各种磁芯物理性能及价格比如表1所列。铁氧体材料是复合氧化物烧结体,电阻率很高,适合高频下使用,但Bs值比较小,常使用在开关电源中。本文采用的就是铁氧体材料。 表1 各种磁芯特性比较表

高频变压器计算步骤精编版

高频变压器计算 (CCM模式) 反激式DC/DC变换电路 电路基本参数: Vo1=15V Io1=0.4A Vo2=-10V Io2=0.4A Vs=15V(范围10V~20V) Po=10W 设定参数: 1.电路工作频率(根据UC3843的特性,初步确定为50KHz),电路效率为G=75% 2.反激式变换器的工作模式CCM 3.占空比确定(Dmax=0.4) 4.磁芯选型(EE型) 设计步骤 (1)选择磁芯大小 Pin=Po/G=10/0.75=13.3W(查表),选择EE19磁芯 (2)计算导通时间 Dmax=0.4,工作频率fs=50KHz ton=8us (3)选择工作时的磁通密度 根据所选择的磁芯EE19(PC40材料)Ae=22mm2,Bmax=0.22T (4)计算原边匝数 Np=(Vs*ton)/(Bmax*Ae)=(10*8)/(0.22*22)=16.52,取整16 (5)计算副边绕组 以输出电压为15V为例进行计算,设整流二极管及绕组的压降为1V 15+1=16V 原边绕组每匝伏数=Vs/Np=10/16=0.625V/匝 副边绕组匝数Ns1=16/0.625=25.6,取整26 (6)计算选定匝数下的占空比;辅助输出绕组匝数 新的每匝的反激电压为:16/26=0.615V ton=(Ts*0.615)/(0.625+0.615)=9.92us 占空比D=9.92/20=0.496 对于10V直流输出,考虑绕组及二极管压降1V后为11V Ns2=11/0.615=17.88,取整17 (7)初级电感,气隙的计算 在周期Ts内的平均输入电流Is=Pin/Vs=13.3/10=1.33A 导通时间内相应的平均值为Iave=(Is*Ts)/ton=1.33*20/9.92=2.68A 开关管导通前的电流值Ip1=Iave/2=2.68/2=1.34A 开关管关闭前的电流值Ip2=3Ip1=1.34*3=4.02A 初级电感量Lp=Vs*&t/&i=10*9.92/2.68=37.01uH 气隙长度Lg=(u0*Np^2*Ae)/Lp=0.19mm

高频变压器的设计

高频变压器的设计 高频链逆变技术用高频变压器代替传统逆变器中笨重的工频变压器,大大减小了逆变器的体积和重量。在高频链的硬件电路设计中,高频变压器是重要的一环。 设计高频变压器首先应该从磁芯开始。开关电源变压器磁芯多是在低磁场下使用的软磁材料,它有较高磁导率,低的矫顽力,高的电阻率。磁导率高,在一定线圈匝数时,通过不大的激磁电流就能承受较高的外加电压,因此,在输出一定功率要求下,可减轻磁芯体积。磁芯矫顽力低,磁滞面积小,则铁耗也少。高的电阻率,则涡流小,铁耗小。铁氧体材料是复合氧化物烧结体,电阻率很高,适合高频下使用,但Bs值比较小,常使用在开关电源中。 高频变压器的设计通常采用两种方法[3]:第一种是先求出磁芯窗口面积AW与磁芯有效截面积Ae的乘积AP(AP=AW×Ae,称磁芯面积乘积),根据AP值,查表找出所需磁性材料之编号;第二种是先求出几何参数,查表找出磁芯编号,再进行设计。 注意: 1)设计中,在最大输出功率时,磁芯中的磁感应强度不应达到饱和,以免在大信号时产生失真。 2)在瞬变过程中,高频链漏感和分布电容会引起浪涌电流和尖峰电压及脉冲顶部振荡,使损耗增加,严重时会造成开关管损坏。同时,输出绕组匝数多,层数多时,应考虑分布电容的影响,降低分布电容有利于抑制高频信号对负载的干扰。对同一变压器同时减少分布电容和漏感是困难的,应根据不同的工作要求,保证合适的电容和电感。 单片开关电源高频变压器的设计要点 高频变压器是单片开关电源的核心部件,鉴于这种高频变压器在设计上有其特殊性,为此专门阐述降低其损耗及抑制音频噪声的方法,可供高频变压器设计人员参考。 单片开关电源集成电路具有高集成度、高性价比、最简外围电路、最佳性能指标等优点,能构成高效率无工频变压器的隔离式开关电源。在1994~2001年,国际上陆续推出了TOtch、TOtch-Ⅱ、TOtch-FX、TOtch-GX、Tintch、Tintch-Ⅱ等多种系列的单片开关电源产品,现已成为开发中、小功率开关电源、精密开关电源及开关电源模块的优选集成电路。 高频变压器是开关电源中进行能量储存与传输的重要部件,单片开关电源中高频变压器性能的优劣,不仅对电源效率有较大的影响,而且直接关系到电源的其它技术指标和电磁兼容性(EMC)。为此,一个高效率高频变压器应具备直流损耗和交流损耗低、漏感小、绕组本身的分布电容及各绕组之间的耦合电容要小等条件。 高频变压器的直流损耗是由线圈的铜损耗造成的。为提高效率,应尽量选择较粗的导线,并取电流密度J=4~10A/mm2。 高频变压器的交流损耗是由高频电流的趋肤效应以及磁芯的损耗引起的。高频电流通过导线时总是趋向于从表面流过,这会使导线的有效流通面积减小,并使导线的交流等效阻抗远高于铜电阻。高频电流对导体的穿透能力与开关频率的平方根成反比,为减小交流铜阻抗,导线半径不得超过高频电流可达深度的2倍。可供选用的导线线径与开关频率的关系曲线如图1所示。举例说明,当f=100kHz时,导线直径理论上可取φ0.4mm。但为了减小趋肤效应,实际可用更细的导线多股并绕,而不用一根粗导线绕制。 在设计高频变压器时必须把漏感减至最小。因为漏感愈大,产生的尖峰电压幅度愈高,漏极钳位电路的损耗就愈大,这必然导致电源效率降低。对于一个符合绝缘及安全性标准的高频变压器,其漏感量应为次级开路时初级电感量的1%~3%。要想达到1%以下的指标,在制造工艺上将难于实现。减小漏感时可采取以下措施:o减小初级绕组的匝数NP; o增大绕组的宽度(例如选EE型磁芯,以增加骨架宽度b);

开关电源高频变压器AP法计算方法

AP表示磁心有效截面积与窗口面积的乘积。 计算公式为 AP=AwAe 式中,AP的单位是cm4;Aw为磁心可绕导线的窗口面积(cm2) Ae为磁心有效截面积(cm2),Ae≈Sj=CD,Sj为磁心几何尺寸的截面积,C 为舌宽,D为磁心厚度。根据计算出的AP值,即可查表找出所需磁心型号。下面介绍将AP法用于开关电源高频变压器设计时的公式推导及验证方法。 1 高频变压器电路的波形参数分析 开关电源的电压及电流波形比较复杂,既有输入正弦波、半波或全波整流波,又有矩形波(PWM波形)、锯齿波(不连续电流模式的一次侧电流波形)、梯形波(连续电流模式的一次侧电流波形)等。高频变压器电路中有3个波形参数:波形系数(Kf),波形因数(kf),波峰因数(kP)。 1)波形系数Kf 为便于分析,在不考虑铜损的情况下给高频变压器的输入端施加交变的正弦电流,在一次、二次绕组中就会产生感应电动势e。根据法拉第电磁感应定律,e=dΦ/dt=d( NABsinωt)/dt=NABoωcosωt其中N为绕组匝数,A为变压器磁心的截面积,B为交变电流产生的磁感应强度,角频率ω=2Πf。正弦波的电压有效值为

在开关电源中定义正弦波的波形系数Kf=√2*Π=4.44利用傅里叶级数不难求出方波的波形系数。 2)波形因数kf 为便于对方波、矩形波、三角波、锯齿波、梯形波等周期性非正弦波形进行分析,需要引入波形因数的概念。在电子测量领域定义的波形因数与开关电源波形系数的定义有所不同,它表示有效值电压 压(URMS)与平均值电压之比,为便于和Kf区分,这里用小写的kf表示,有公式 以正弦波为例, 这表明,Kf=4kf,二者相差4倍。 开关电源6种常见波形的参数见表1。因方波和梯形波的平均值为零,故改用电压均绝值来代替。对于矩形波,表示脉冲宽度,丁表示周期,占空比D=t/T。

高频变压器工作原理及用途解析

高频变压器工作原理及用途 简介 是作为开关电源最主要的组成部分。开关电源中的拓扑结构有很多。比如半桥式功率转换电路,工作时两个开关三极管轮流导通来产生100kHz的高频脉冲波,然后通过高频变压器进行变压,输出交流电,高频变压器各个绕组线圈的匝数比例则决定了输出电压的多少。典型的半桥式变压电路中最为显眼的是三只高频变压器:主变压器、驱动变压器和辅助变压器(待机变压器),每种变压器在国家规定中都有各自的衡量标准,比如主变压器,只要是200W以上的电源,其磁芯直径(高度)就不得小于35mm。而辅助变压器,在电源功率不超过300W时其磁芯直径达到16mm就够了。 工作原理 变压器是变换交流电压、电流和阻抗的器件,当初级线圈中通有交流电流时,铁芯(或磁芯)中便产生交流磁通,使次级线圈中感应出电压(或电流)。 变压器由铁芯(或磁芯)和线圈组成,线圈有两个或两个以上的绕组,其中接电源的绕组叫初级线圈,其余的绕组叫次级线圈。 用途 高频变压器是工作频率超过中频(10kHz)的电源变压器,主要用于高频开关电源中作高频开关电源变压器,也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。按工作频率高低,可分为几个档次: 10kHz- 50kHz、50kHz-100kHz、100kHz~500kHz、500kHz~1MHz、1MHz以上。传送功率比较大的情况下,功率器件一般采用 IGBT,由于IGBT存在关断电流拖尾现象,所以工作频率比较低;传送功率比较小的,可以采用MOSFET,工作频率就比较高。 制造工艺 高频变压器的制造工艺要点一。 绕线 A 确定BOBBIN的参数 B 所有绕线要求平整不重叠为原则 C 单组绕线以单色线即可,双组绕线必需以双色线或开线浸锡来分脚位,以免绕错 D 横跨线必需贴胶带隔离 1. 疏绕完全均匀疏开

变压器基本工作原理

第1章 变压器的基本知识和结构 1.1变压器的基本原理和分类 一、变压器的基本工作原理 变压器是利用电磁感应定律把一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能。 变压器工作原理图 当原边绕组接到交流电源时,绕组中便有交流电流流过,并在铁心中产生与外加电压频率相同的磁通,这个交变磁通同时交链着原边绕组和副边绕组。原、副绕组的感应分别表示为 dt d N e Φ-=1 1 dt d N e Φ-=2 2 则 k N N e e u u ==≈2 12121 变比k :表示原、副绕组的匝数比,也等于原边一相绕组的感应电势与副边一相绕组的感应电势之比。 改变变压器的变比,就能改变输出电压。但应注意,变压器不能改变电能的频率。 二、电力变压器的分类 变压器的种类很多,可按其用途、相数、结构、调压方式、冷却方式等不同来进行分类。 按用途分类:升压变压器、降压变压器; 按相数分类:单相变压器和三相变压器;

按线圈数分类:双绕组变压器、三绕组变压器和自耦变压器; 按铁心结构分类:心式变压器和壳式变压器; 按调压方式分类:无载(无励磁)调压变压器、有载调压变压器; 按冷却介质和冷却方式分类:油浸式变压器和干式变压器等; 按容量大小分类:小型变压器、中型变压器、大型变压器和特大型变压器。 三相油浸式电力变压器的外形,见图1,铁心和绕组是变压器的主要部件,称为器身见图2,器身放在油箱内部。 1.2电力变压器的结构 一、铁心 1.铁心的材料 采用高磁导率的铁磁材料—0.35~0.5mm厚的硅钢片叠成。 为了提高磁路的导磁性能,减小铁心中的磁滞、涡流损耗。变压器用的硅钢片其含硅量比较高。硅钢片的两面均涂以绝缘漆,这样可使叠装在一起的硅钢片相互之间绝缘。

开关电源-高频-变压器计算设计

要制造好高频变压器要注意两点: 一是每个绕组要选用多股细铜线并在一同绕,不要选用单根粗铜线,简略地说便是高频交流电只沿导线的表面走,而导线内部是不走电流的实习是越挨近导线中轴电流越弱,越挨近导线表面电流越强。选用多股细铜线并在一同绕,实习便是为了增大导线的表面积,然后更有效地运用导线。 二是高频逆变器中高频变压器最好选用分层、分段绕制法,这种绕法首要目的是削减高频漏感和降低分布电容。 1、次级绕组:初级绕组绕完,要加绕(3~5层绝缘垫衬再绕制次级绕组。这样可减小初级绕组和次级绕组之间分布电容的电容量,也增大了初级和次级之间的绝缘强度,契合绝缘耐压的需求。减小变压器初级和次级之间的电容有利于减小开关电源输出端的共模打扰。若是开关电源的次级有多路输出,而且输出之间是不共地的为了减小漏感,让功率最大的次级接近变压器的初级绕组。 若是这个次级绕组只要相对较少几匝,则为了改善耦合状况,仍是应当设法将它布满完好的一层,如能够选用多根导线并联的方法,有助于改善次级绕组的填充系数。其他次级绕组严密的绕在这个次级绕组的上面。当开关电源多路输出选用共地技能时,处置方法简略一些。次级能够选用变压器抽头方式输出,次级绕组间不需要采用绝缘阻隔,从而使变压器的绕制愈加紧凑,变压器的磁耦合得到加强,能够改善轻载时的稳压功能。 2、初级绕组:初级绕组应放在最里层,这样可使变压器初级绕组每一匝用线长度最短,从而使整个绕组的用线为最少,这有效地减小了初级绕组自身的分布电容。通常状况下,变压器的初级绕组被规划成两层以下的绕组,可使变压器的漏感为最小。初级绕组放在最里边,使初级绕组得到其他绕组的屏蔽,有助于减小变压器初级绕组和附近器材之间电磁噪声的相互耦合。初级绕组放在最里边,使初级绕组的开始端作为衔接开关电源功率晶体管的漏极或集电极驱动端,可削减变压器初级对开关电源其他有些电磁打扰的耦合。 3、偏压绕组:偏压绕组绕在初级和次级之间,仍是绕在最外层,和开关电源的调整是依据次级电压仍是初级电压进行有关。若是电压调整是依据次级来进行的则偏压绕组应放在初级和次级之间,这样有助于削减电源发生的传导打扰发射。若是电压调整是依据初级来进行的则偏压绕组应绕在变压器的最外层,这可使偏压绕组和次级绕组之间坚持最大的耦合,而与初级绕组之间的耦合减至最小。 初级偏压绕组最佳能布满完好的一层,若是偏压绕组的匝数很少,则能够采用加粗偏压绕组的线径,或许用多根导线并联绕制,改善偏压绕组的填充状况。这一改善方法实际上也改善了选用次级电压来调理电源的屏蔽才干,相同也改善了选用初级电压来调理电源时,次级绕组对偏压绕组的耦合状况。 高频变压器匝数如何计算?很多设计高频变压器的人都会有对于匝数的计算问题,那么我们应该如何来计算高频变压器的匝数,从而解决这个问题?接下来,晨飞电子就为大家介绍下匝数的计算方法:

高频变压器噪音与裂CORE现象改善专案报告

高頻變壓器噪音與裂CORE現象改善專案報告 一、概述: 1.高頻變壓器噪音,指電源單體在正常工作狀況下,人耳能聽到的尖銳的“滋滋”聲.聲音的產生是 由物體的掁動引起的,我們所說的噪音,是指變壓器在正常工作過程中,線圈磁CORE及由線圈和磁CORE所組成的整個變壓器,發生頻率在20KHZ以下的掁動(人耳所能聽到的頻率範圍在 20KHZ以下).應該說高頻變壓器(特別是反馳式)在高頻方波電流的激勵下,線圈將會有電流通斷的變化,磁CORE中的磁場出在不停的進行勵磁消磁的變化,勢必有線圈的伸縮掁動和磁CORE 的伸縮掁動,但電源的正常工作頻率在60KHZ~100KHZ左右,此時掁動產生的聲音超出人耳的聽力範圍,人耳是聽不到的,但當電源在工作過程中有間歇式掁蕩產生時,會引起線圈磁CORE間歇式掁動,特別是此掁蕩頻率接近線圈與磁CORE所組成的整個變壓器的固有掁動頻率時,易引發共掁現象.,此時將引發人耳所能聽到的噪音現象. 2.高頻變壓器的裂CORE指變壓器生產過程中(特別是烘烤後,或冷熱沖擊試驗後)出現的磁CORE 破裂的現象,(如下圖),CORE的破裂肯定是由受力引起的,而此力的產生(通過實驗所得),主要來源於膠固化過程和膠與磁CORE的熱脹冷縮的系數不同而產生的應力引起的. 二、案例、實驗分析: 1.******單體之變壓器25383-0001I,初期出現較為嚴重的異音現象,原工法如下圖: 消除異音的方法主要從: 1>.平衡鐵損與銅損; 2>.使變壓器磁CORE工作在較寬較穩定的Bm範圍. 3>.充分含浸線圈. 4>.緊密粘固磁CORE. 5>.消除電源線路中的間歇掁蕩現象等方面,在線路不變動的情況下有效的解決噪音問題,主 要是使變壓器充分含浸和盡可能的使磁CORE粘接牢固. 實驗一: A. 改變點膠工法,看磁CORE的粘合程度對異音現象的影響用不同的點膠工法做 25383-00001I變壓器4EA,工法如下: a.原工法,即兩邊夾紙片,中柱不點膠,異音現象嚴重. b.中柱塗白膠,兩邊夾紙片,邊柱四點固定,無明顯異音現象. c.中柱不塗膠,兩邊柱夾紙片,塗大格膠,有輕微異音. d.中柱點白膠,兩邊柱夾紙片,塗大格膠,無明顯異音. 由以上實驗可判定,異音現象與磁CORE中柱是否塗膠,即兩磁CORE是否緊密固定有較大關系,所以對點膠工法做如下改變. 通過做如上改變,********單體異音現象基本消除,但中柱所點膠在烘烤固化過程中將很大的應力作用在磁CORE中柱部分產品出現裂CORE現象.

弧焊变压器工作原理分析

弧焊变压器工作原理分析-标准化文件发布号:(9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

《弧焊电源》授课讲稿第5次课 第2章弧焊变压器 弧焊变压器工作原理分析 1空载状态分析 (1)电路-磁路图 电路-磁路耦合关系 (2)基本方程式 Φ1 =Φ0 +ΦL0 物理意义:总磁通Φ1等于主磁通Φ0加漏磁通ΦL0 E20 =U0 物理意义:空载电压U0等于空载时的2次绕组的感应电动势E20 E10的由来 E10 1次绕组的空载感应电动势有效值 e10 1次绕组的空载感应电动势瞬时值

物理关系:同一磁通量上不同绕组的感应电动势取决于圈数 耦合系数 Km 物理意义:主磁通与总磁通之比 由于存在漏磁,耦合系数小于1 U0 N1 N2 E10 E20

物理意义:两个因素使输出端的空载电压低于输入电压 耦合系数低于1:存在漏磁,导致主磁通量小于总磁通量 匝数比小于1 :导致输出端感应电动势易于输入端 空载状态下输入回路的电压平衡 物理意义:回路中感应电动势E10 、输入电压U1 、绕组上的压降之和为零 2 负载状态分析 (1)电路-磁路图 电路-磁路耦合关系

物理关系:主磁通由1次线圈中的输入电流和2次线圈中的输出电流共同产生 (2)外特性方程式推导 输入回路的电压平衡 物理关系输入回路中的电压降与电动势之和为零 注意漏磁产生的感应电动势被等效电感代替 将输入回路的电压平衡式中的参数代换为输出回路的参数

上述公式的物理意义:反映了输入回路与输出回路的磁耦合关系即:将输入回路感应电动势E1转换为输出回路的感应电动势E2 将输入回路的负载电流I1 ,转换为输入回路的空载电流I0和 输出回路的负载电流I2 得到如下方程式 物理意义:负载时,输出回路的感应电动势E2与输出回路的电流之间的关系 经如下整理 得到最终的形式 物理意义: 1用输出回路的参数表示的输入回路的电压平衡式 与回路压降之和2输出回路的感应电动势等于输出回路的空载电压U

高频变压器参数计算方法

高频变压器参数计算 一.电磁学计算公式推导: 1.磁通量与磁通密度相关公式: Ф = B * S ⑴ Ф ----- 磁通(韦伯) B ----- 磁通密度(韦伯每平方米或高斯) 1韦伯每平方米=104高斯 S ----- 磁路的截面积(平方米) B = H * μ ⑵ μ ----- 磁导率(无单位也叫无量纲) H ----- 磁场强度(伏特每米) H = I*N / l ⑶ I ----- 电流强度(安培) N ----- 线圈匝数(圈T) l ----- 磁路长路(米) 2.电感中反感应电动势与电流以及磁通之间相关关系式: E L =⊿Ф / ⊿t * N ⑷ E L = ⊿i / ⊿t * L ⑸ ⊿Ф ----- 磁通变化量(韦伯) ⊿i ----- 电流变化量(安培) ⊿t ----- 时间变化量(秒) N ----- 线圈匝数(圈T) L ------- 电感的电感量(亨) 由上面两个公式可以推出下面的公式: ⊿Ф / ⊿t * N = ⊿i / ⊿t * L 变形可得: N = ⊿i * L/⊿Ф 再由Ф = B * S 可得下式: N = ⊿i * L / ( B * S ) ⑹ 且由⑸式直接变形可得: ⊿i = E L * ⊿t / L ⑺ 联合⑴⑵⑶⑷同时可以推出如下算式: L =(μ* S )/ l * N2 ⑻ 这说明在磁芯一定的情况下电感量与匝数的平方成正比(影响电感量的因素) 3.电感中能量与电流的关系: Q L = 1/2 * I2 * L ⑼ Q L -------- 电感中储存的能量(焦耳) I -------- 电感中的电流(安培) L ------- 电感的电感量(亨) 4.根据能量守恒定律及影响电感量的因素和联合⑺⑻⑼式可以得出初次级匝数比与占空比的关系式: N1/N2 = (E1*D)/(E2*(1-D)) ⑽ N1-------- 初级线圈的匝数(圈) E1-------- 初级输入电压(伏特) N2-------- 次级电感的匝数(圈) E2-------- 次级输出电压(伏特)

高频变压器制作流程

变压器制作流程 Ⅴ.工程图 工程图内容包括:线路图、剖面图、使用之CORE、BOBBIN、绕制说明、电气测试、外观图等说明 一. 线路图: 1. 符号说明: A. 表示起绕点 B. 表示出线引到线轴的端子上. C. 表示不接PIN的出线.F1为英文FLYING-LEAD的字头,意思为飞出来的引线,我们可称之为飞线. D. 表示变压器的铁芯,其左边为初级,右边为次级, E. 表示铜箔. F. 表示外铜箔 G. 表示套管 Ⅵ.变压器制作工法(A:高频类) 一.绕线 1.材料确认 1.1 BOBBIN规格之确认. 1.2不用的PIN须剪去时,应在未绕线前先剪掉,以防绕完线后再剪除时会刮伤WIRE或剪错脚,而且可以避免绕线时缠错脚位. 1.3 确认BOBBIN完整:不得有破损和裂缝. 1.4将BOBBIN正确插入治具,一般特殊标记为1脚(斜角为PIN 1),如果图面无注明,则1脚朝机器. 1.5须包醋酸布的先依工程图要求包好,紧靠BOBBIN两侧,再在指定的PIN上先缠线(或先钩线)后开始绕线,原则上绕线应在指定的范围内绕线 2.绕线方式 根据变压器要求不同,绕线的方式大致可分为以下几种 2.1一层密绕:布线只占一层,紧密的线与线间没有空隙.整齐的绕线. (如图6.1) 2.2 均等绕:在绕线范围内以相等的间隔进行绕线;间隔误差在20%以内可以允 收.(如图6.2) 2.3 多层密绕:在一个绕组一层无法绕完,必须绕至第二层或二层以上,此绕法分为三种情况: a.任意绕:在一定程度上整齐排列,达到最上层时,布线已零乱,呈凹凸不平状况,这是绕线中最粗略的绕线方法 . b.整列密绕:几乎所有的布线都整齐排列,但有若乾的布线零乱(约占全体30%,圈数少的约占5%REF). c.完全整列密绕:绕线至最上层也不零乱,绕线很整齐的排列著,这是绕线中最难的绕线方法. 2.4 定位绕线:布线指定在固定的位置,一般分五种情况(如图6.3) 2.5 并绕:两根以上的WIRE同时平行的绕同一组线,各自平行的绕,不可交叉.此绕法大致可分为四种情况:(如图6.4) 3.注意事项: 3.1当起绕(START)和结束(FINISH)出入线在BOBBIN同一侧时,结束端回线前须贴一块横越胶布(CROSSOVER TAPE)作隔离。 3.2出入线於使用BOBBIN之凹槽出线时,原则上以一线一凹槽方式出线,若同一PIN有多组可使用同一

高频变压器磁芯如何选型

高频变压器磁芯如何选型 电子变压器在电源技术中的作用,电源技术对电子变压器的要求,电子变压器采用新软磁材料和新磁芯结构对电源技术发展的影响. 电子变压器的使用条件,包括两方面内容:可靠性和电磁兼容性.以前只注意可靠性,现在由于环境保护意识增强,必须注意电磁兼容性. 可靠性是指在具体的使用条件下,电子变压器能正常工作到使用寿命为止.一般使用条件中对电子变压器影响最大的是环境温度.决定电子变压器受温度影响强度的参数是软磁材料的居里点.软磁材料居里点高,受温度影响小;软磁材料居里点低,对温度变化比较敏感,受温度影响大.例如锰锌铁氧体的居里点只有215℃,比较低,磁通密度、磁导率和损耗都随温度发生变化,除正常温度25℃而外,还要给出60℃,80℃,100℃时的各种参数数据.因此,锰锌铁氧体磁芯的工作温度一般限制在100℃以下,也就是环境温度为40℃时,温升必须低于60℃.钴基非晶合金的居里点为205℃,也低,使用温度也限制在100℃以下.铁基非晶合金的居里点为370℃,可以在150℃~ 180℃以下使用.高磁导坡莫合金的居里点为460℃至480℃,可以在200℃~250℃以下使用.微晶纳米晶合金的居里点为600℃,取向硅钢居里点为730℃,可以在300℃~400℃下使用. 电磁兼容性是指电子变压器既不产生对外界的电磁干扰,又能承受外界的电磁干扰.电磁干扰包括可听见的音频噪声和听不见的高频噪声.电子变压器产生电磁干扰的主要原因是磁芯的磁致伸缩.磁致伸缩系数大的软磁材料,产生的电磁干扰大.铁基非晶合金的磁致伸缩系数通常为最大(27~30)×10-6,必须采取减少噪声抑制干扰的措施.高磁导Ni50坡莫合金的磁致伸缩系数为25×10-6,锰锌铁氧体的磁致伸缩系数为21×10-6.以上这3种软磁材料属于容易产生电磁干扰的材料,在应用中要注意.3%取向硅钢的磁致伸缩系数为(1~3)×10-6,微晶纳米晶合金的磁致伸缩系数为(0.5~2)×10-6.这2种软磁材料属于比较容易产生电磁干扰的材料.6.5%硅钢的磁致伸缩系数为0.1×10-6,高磁导Ni80坡莫合金的磁致伸缩系数为(0.1~0.5)×10-6,钴基非晶合金的磁致伸缩系数为0.1×10-6以下.这3种软磁材料属于不太容易产生电磁干扰的材料.由磁致伸缩产生的电磁干扰的频率一般与电子变压器的工作频率相同.如果有低于或高于工作频率的电磁干扰,那是由其他原因产生的. 完成功能 电子变压器从功能上区分主要有变压器和电感器2种.特殊元件完成的功能另外讨论.变压器完成的功能有3个:功率传送、电压变换和绝缘隔离.电感器完成功能有2个:功率传送和纹波抑制 功率传送有2种方式.第一种是变压器传送方式,即外加在变压器原绕组上的交变电压,在磁芯中产生磁通变化,使副绕组感应电压,加在负载上,从而使电功率从原边传送到副边.传送功率的大小决定于感应电压,也就是决定于单位时间内的磁通密度变量ΔB.ΔB与磁导率无

变压器基本工作原理

第1章 变压器的基本知识和结构 1.1变压器的基本原理和分类 一、变压器的基本工作原理 变压器是利用电磁感应定律把一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能。 变压器工作原理图 当原边绕组接到交流电源时,绕组中便有交流电流流过,并在铁心中产生与外加电压频率相同的磁通,这个交变磁通同时交链着原边绕组和副边绕组。原、副绕组的感应分别表示为 则 k N N e e u u ==≈2 12121 变比k :表示原、副绕组的匝数比,也等于原边一相绕组的感应电势与副边一相绕组的感应电势之比。 改变变压器的变比,就能改变输出电压。但应注意,变压器不能改变电能的频率。 二、电力变压器的分类 变压器的种类很多,可按其用途、相数、结构、调压方式、冷却方式等不同来进行分类。 按用途分类:升压变压器、降压变压器; 按相数分类:单相变压器和三相变压器; 按线圈数分类:双绕组变压器、三绕组变压器和自耦变压器; 按铁心结构分类:心式变压器和壳式变压器; 按调压方式分类:无载(无励磁)调压变压器、有载调压变压器; 按冷却介质和冷却方式分类:油浸式变压器和干式变压器等; 按容量大小分类:小型变压器、中型变压器、大型变压器和特大型变压器。 三相油浸式电力变压器的外形,见图1,铁心和绕组是变压器的主要部件,称为器身见图2,器身放在油箱内部。

1.2电力变压器的结构 一、铁心 1.铁心的材料 采用高磁导率的铁磁材料—0.35~0.5mm厚的硅钢片叠成。 为了提高磁路的导磁性能,减小铁心中的磁滞、涡流损耗。变压器用的硅钢片其含硅量比较高。硅钢片的两面均涂以绝缘漆,这样可使叠装在一起的硅钢片相互之间绝缘。 2.铁心形式 铁心是变压器的主磁路,电力变压器的铁心主要采用心式结构 。 二、绕组 1.绕组的材料 铜或铝导线包绕绝缘纸以后绕制而成。 2.形式

电子变压器原理

电子变压器原理 来自:中国电子库存网 电子变压器也就是开关稳压电源。它实际上就是一种逆变器。首先把交流电变为直流电,然后用电子元件组成一个振荡器直流电变为高频交流电。通过开关变压器输出所需要的电压然后二次整流供用电器使用。电子变压器具有体积小,重量轻,价格低等优点,所以被广泛用在各种电器中。电子变压器的原理较复杂。 下面一种电子变压器电路图的分析,输入为ac220v,输出为ac12v,功率可达50w。它主要是在高频电子镇流器电路的基础上研制出来的一种变压器电路,其性能稳定,体积小,功率大,因而克服了传统的硅钢片变压器体大、笨重、价高等缺点。 如图所示。电子变压器原理与开关电源工作原理相似,二极管vd1~vd4构成整流桥把市电变成直流电,由振荡变压器t1,三极管vt1、vt2组成的高频振荡电路,将脉动直流变成高频电流,然后由铁氧体输出变压器t2对高频高压脉冲降压,获得所需的电压和功率。r1为限流电阻。电阻r2、电容c1和双向触发二极管vd5构成启动触发电路。三极管vt1、vt2选用s13005,其b为15~2 0倍。也可用c3093等buceo>=35ov的大功率三极管。触发二极管vd5选用32v左右的db3或vr60。振荡变压器可自制,用音频线绕制在h7 x 10 x 6的磁环上。tia、t1b绕3匝,tc绕1匝。铁氧体输出变压器t2也需自制,磁心选用边长27mm、宽20mm、厚10mm的ei型铁氧体。t2a用直径为0.45mm高强度漆包线绕100匝,t2b用直径为1.25mm高强度漆包线绕8匝。二极管vd1~vd4选用in4007型,双向触发二极管选用db3型,电容c1~c3选用聚丙聚酯涤纶电容,耐压250v。 此电子变压器电路工作时,a点工作电压约为12v;b点约为25v;c点约为105v;d点约为10v。如果电压不满足上述数值,或电子变压器电路不振荡,则应检查电路有无错焊、漏焊或虚焊。然后再检查vt1、vt2是否良好,

高频变压器的制作工艺

高频变压器的制作工艺》 一.绕线 1.材料确认 1.1 BOBBIN规格之确认. 1.2不用的PIN须剪去时,应在未绕线前先剪掉,以防绕完线后再剪除时会刮伤WIRE或剪错脚,而且可以避免绕线时缠错脚位. 1.3 确认BOBBIN完整:不得有破损和裂缝. 1.4将BOBBIN正确插入治具,一般特殊标记為1脚(斜角為PIN 1),如果图面无註明,则1脚朝机器. 1.5须包醋酸布的先依工程图要求包好,紧靠BOBBIN两侧,再在指定的PIN上先缠线(或先鉤线)后开始绕线,原则上绕线应在指定的范围内绕线 2.绕线方式 根据变压器要求不同,绕线的方式大致可分為以下几种 2.1一层密绕:佈线只佔一层,紧密的线与线间没有空隙.整齐的绕线. (如图6.1) 2.2 均等绕:在绕线范围内以相等的间隔进行绕线;间隔误差在20%以内可以允收.(如图6.2) 2.3 多层密绕:在一个绕组一层无法绕完,必须绕至第二层或二层以上,此绕法分為三种情况: a.任意绕:在一定程度上整齐排列,达到最上层时,佈线已零乱,呈凹凸不平状况,这是绕线中最粗略的绕线方法 . b.整列密绕:几乎所有的佈线都整齐排列,但有若乾的佈线零乱(约佔全体30%,圈数少的约佔5%REF). c.完全整列密绕:绕线至最上层也不零乱,绕线很整齐的排列著,这是绕线中最难的绕线方法. 2.4 定位绕线:佈线指定在固定的位置,一般分五种情况(如图6.3)

图6.3 2.5 并绕:两根以上的WIRE同时平行的绕同一组线,各自平行的绕,不可交叉.此绕法大致可分為四种情况:(如图6.4)

图6.4 3.注意事项: 3.1当起绕(START)和结束(FINISH)出入线在BOBBIN同一侧时,结束端迴线前须贴一块横越胶布(CROSSOVER TAPE)作隔离。 3.2出入线於使用BOBBIN之凹槽出线时,原则上以一线一凹槽方式出线,若同一PIN有多组可使用同一凹槽或相邻的凹槽出线,唯在焊锡及装套管时要注意避免短路。 3.3 绕线时需均匀整齐绕满BOBBIN绕线区為原则,除工程图面上有特别规定绕法时,则以图面為準。3.4变压器中有加铁氟龙套且有折回线时,其出入线所加之铁氟龙套管须与BOBBIN凹槽口齐平(或至少达2/3高),并自BOBBIN凹槽出线以防止因套管过长造成拉力将线扯断。但若為L PIN水平方向缠线,则套管应与BOBBIN边齐平(或至少2/3长)。(如图3 ) 3.5变压器中须加醋酸布作為档墙胶带时,其档墙胶带必须紧靠模型两边.為避免线包过胖及影响漏感过高,故要求2TS以上之醋酸布重叠不可超过5mm,包一圈之醋酸布只须包0.9T,留缺口以利於凡立水良好的渗入底层.醋酸布宽度择用与变压器安规要求有关,VED绕法ACT宽度3.2mm包两边且须加TUBE.绕法:PIN端6mm/ 4.8mm/4.4mm/4mm; TOP端3mm/2.4mm/2.2mm/2mm 时不须TUBE.绕线时铜线不可上档墙,若有套管,套管必须伸入档墙3mm以上. 4.引线要领: 4.1 飞线引线 4.1.1引线、长度长度按工程程图要求控製,如须绞线,长度须多预留10%. 4.1.2套管须深入挡墙3mm以上.(如图6.5)

高频变压器漏感与分布电容

摘要:反激变换器的高频运行表明功率变压器寄生参数对变换器的性能影响很大。变压器的寄生参数主要是漏感和分布电容,而设计过程中往往很少考虑分布电容。该文给出了适用于工程分析的变压器高频简化模型,分析高频高压场合变压器寄生参数对反激变换器的影响。继而给出寄生参数的确定方法,并基于此分析,提出控制寄生参数的工程方法,研究不同的绕组绕制方法和绕组位置布局对分布电容大小的影响,并通过实验验证了文中分析的正确性及抑制方法的实用性。 关键词:电力电子;分布电容;反激变换器;变压器;高频高压 0 引言 单端反激变换器具有拓扑结构简单,输入输出隔离,升降压范围宽,易于实现多路输出等优点,在中小功率场合具有一定优势,特别适合作为电子设备机内辅助电源的拓扑结构。变压器作为反激变换器中的关键部件,对变换器的整机性能有着很大影响。随着变换器小型化的发展趋势,需要进一步提高变换器的开关频率以减小变压器等磁性元件的体积、重量[1-3]。但高频化的同时,变压器的寄生参数对变换器工作的影响却不容忽视[4-12]。变压器的寄生参数主要是漏感和分布电容。以往,设计者在设计反激变压器时,往往只对变压器的漏感加以重视。然而,在高压小功率场合,变压器分布电容对反激变换器的运行特性及整机效率会有很大影响,不可忽视[8-13]。对设计者而言,正确的理解这些寄生参数对反激变换器的影响,同时掌握合理控制寄生参数的方法,对设计出性能良好的变压器,进而保证反激变换器高性能的实现颇为重要。为此,文中首先给出变压器寄生参数对反激变换器的影响分析,同时给出这些寄生参数的确定方法,并对变压器的不同绕法以及绕组布局对分布电容的影响进行了研究,对绕组分布电容及绕组间分布电容产生的影响作了分析,最后进行了实验验证。1 变压器寄生参数对反激变换器的影响如图1,给出考虑寄生参数后的高压输入低压输出RCD 箝位反激变换器拓扑。其中,Ll、Lm 分别表示原边漏感和磁化电感,C11 为原边绕组分布电容,C13、C24 表示原边与副边绕组不同接线端之间的分布电容。根据反激变换器的工作原理,反激变压器铁心工作于单向磁化状态,且需要一定的储能能力。为防止铁心饱和,通常在变压器磁路中留有较大气隙,但这会使得变压器有较大漏磁,造成较大的漏感。当功率开关管关断时,由于漏感的存 在,会在开关管上激起很高的电压尖峰[12-14]。漏感能量吸收方法有多种,图1 电路是采用RCD 箝位

高频高压变压器分布电容的分析与处理解析

高频高压变压器分布电容的分析与处理 摘要:本文在分析高频变压器分布参数机理的基础上,以高压直流LCC谐振变换器为实例,阐述了高频高压变压器分布电容对电路带来的不利影响,提出了一种补偿的方法,进行了仿真和实验,提出了高频高压变压器分布电容的测试方法,推导了补偿电感的计算公式,综合使用了两种针对分布电容的处理方法。实验结果表明该方法的正确性。 关键词:分布电容高频变压器 LCC谐振 Analysis and Disposal of Distributed Capacitance in High-Frequency and High-Voltage Transformer Jin Shun1 , Zheng Guang1 ,Shi Ming2 (Xi’an University of Technology, Xi’an 710048, China; Xi’an Telecom, Xi’an 710003,China) Abstract: On the base of analyzing of mechanism of distributed parameters in high frequency transformer, and with a instance of LCC resonant converter , the disadvantage of distributed capacitance in high-frequency and high-voltage transformer is described .A compensation method ,waveforms of both simulation and experiment, and a method of measuring distributed capacitance are given .Formula for calculation compensation inductance is derived .Two methods are used in solving the trouble . Experimental results are presented to verify the theory. Key words: Distributed Capacitance High Frequency Transformer LCC Resonant 1 前言

高频变压器设计

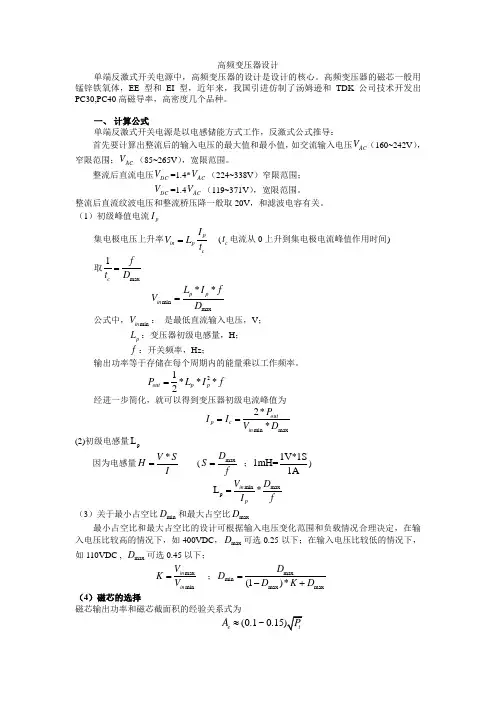

高频变压器设计 单端反激式开关电源中,高频变压器的设计是设计的核心。高频变压器的磁芯一般用锰锌铁氧体,EE 型和EI 型,近年来,我国引进仿制了汤姆逊和TDK 公司技术开发出PC30,PC40高磁导率,高密度几个品种。 一、 计算公式 单端反激式开关电源是以电感储能方式工作,反激式公式推导: 首先要计算出整流后的输入电压的最大值和最小值,如交流输入电压AC V (160~242V ),窄限范围;AC V (85~265V ),宽限范围。 整流后直流电压DC V =1.4*AC V (224~338V )窄限范围; DC V =1.4AC V (119~371V ) ,宽限范围。 整流后直流纹波电压和整流桥压降一般取20V ,和滤波电容有关。 (1)初级峰值电流p I 集电极电压上升率p in p c I V L t = (c t 电流从0上升到集电极电流峰值作用时间) 取 max 1c f t D = min max **p p in L I f V D = 公式中,min in V : 是最低直流输入电压,V ; p L :变压器初级电感量,H ; f :开关频率,Hz ; 输出功率等于存储在每个周期内的能量乘以工作频率。 21***2 out p p P L I f = 经进一步简化,就可以得到变压器初级电流峰值为 min max 2**out p c in P I I V D == (2)初级电感量p L 因为电感量*V S H I = (max D S f = ;1V*1S 1mH=1A ) min max p L *in p V D I f = (3)关于最小占空比min D 和最大占空比max D 最小占空比和最大占空比的设计可根据输入电压变化范围和负载情况合理决定,在输 入电压比较高的情况下,如400VDC ,max D 可选0.25以下;在输入电压比较低的情况下,如110VDC , max D 可选0.45以下; max min in in V K V = ;max min max max (1)*D D D K D =-+ (4)磁芯的选择 磁芯输出功率和磁芯截面积的经验关系式为 (0.1~e A ≈

高频变压器设计原理

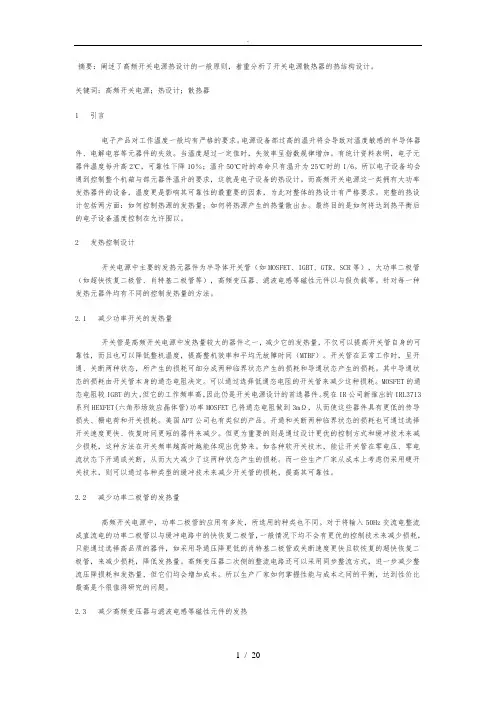

摘要:阐述了高频开关电源热设计的一般原则,着重分析了开关电源散热器的热结构设计。 关键词:高频开关电源;热设计;散热器 1 引言 电子产品对工作温度一般均有严格的要求。电源设备内部过高的温升将会导致对温度敏感的半导体器件、电解电容等元器件的失效。当温度超过一定值时,失效率呈指数规律增加。有统计资料表明,电子元器件温度每升高2℃,可靠性下降10%;温升50℃时的寿命只有温升为25℃时的1/6。所以电子设备均会遇到控制整个机箱及内部元器件温升的要求,这就是电子设备的热设计。而高频开关电源这一类拥有大功率发热器件的设备,温度更是影响其可靠性的最重要的因素,为此对整体的热设计有严格要求。完整的热设计包括两方面:如何控制热源的发热量;如何将热源产生的热量散出去。最终目的是如何将达到热平衡后的电子设备温度控制在允许范围以内。 2 发热控制设计 开关电源中主要的发热元器件为半导体开关管(如MOSFET、IGBT、GTR、SCR等),大功率二极管(如超快恢复二极管、肖特基二极管等),高频变压器、滤波电感等磁性元件以及假负载等。针对每一种发热元器件均有不同的控制发热量的方法。 2.1 减少功率开关的发热量 开关管是高频开关电源中发热量较大的器件之一,减少它的发热量,不仅可以提高开关管自身的可靠性,而且也可以降低整机温度,提高整机效率和平均无故障时间(MTBF)。开关管在正常工作时,呈开通、关断两种状态,所产生的损耗可细分成两种临界状态产生的损耗和导通状态产生的损耗。其中导通状态的损耗由开关管本身的通态电阻决定。可以通过选择低通态电阻的开关管来减少这种损耗。MOSFET的通态电阻较IGBT的大,但它的工作频率高,因此仍是开关电源设计的首选器件。现在IR公司新推出的IRL3713系列HEXFET(六角形场效应晶体管)功率MOSFET已将通态电阻做到3mΩ,从而使这些器件具有更低的传导损失、栅电荷和开关损耗。美国APT公司也有类似的产品。开通和关断两种临界状态的损耗也可通过选择开关速度更快、恢复时间更短的器件来减少。但更为重要的则是通过设计更优的控制方式和缓冲技术来减少损耗,这种方法在开关频率越高时越能体现出优势来。如各种软开关技术,能让开关管在零电压、零电流状态下开通或关断,从而大大减少了这两种状态产生的损耗。而一些生产厂家从成本上考虑仍采用硬开关技术,则可以通过各种类型的缓冲技术来减少开关管的损耗,提高其可靠性。 2.2 减少功率二极管的发热量 高频开关电源中,功率二极管的应用有多处,所选用的种类也不同。对于将输入50Hz交流电整流成直流电的功率二极管以及缓冲电路中的快恢复二极管,一般情况下均不会有更优的控制技术来减少损耗,只能通过选择高品质的器件,如采用导通压降更低的肖特基二极管或关断速度更快且软恢复的超快恢复二极管,来减少损耗,降低发热量。高频变压器二次侧的整流电路还可以采用同步整流方式,进一步减少整流压降损耗和发热量,但它们均会增加成本。所以生产厂家如何掌握性能与成本之间的平衡,达到性价比最高是个很值得研究的问题。 2.3 减少高频变压器与滤波电感等磁性元件的发热
