C2-1技术交底记录

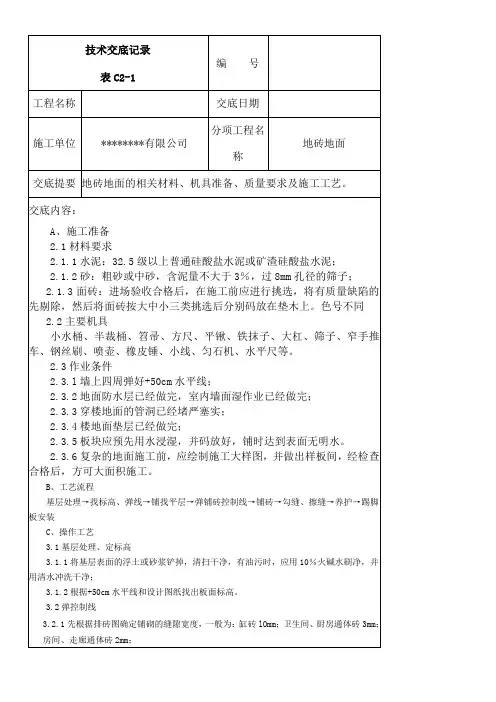

地面砖粘贴技术交底记录
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术
交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
消火栓系统技术交底记录
消火栓系统试压，冲洗必须符合设计及规范要求。
3.2 基本项目：
箱式消火栓的安装应栓口朝外，阀门距地面、箱壁的尺寸符合施工规范规定。
水龙带与消火栓和快速接头的绑扎紧密，并卷折，挂在托盘或支架上。
3.3 允许偏差项目：
消火栓阀门中心距地面为1.2m，允许偏差20mm。
阀门距离侧面140mm，距箱后内表面为100mm，允许偏差5mm。
绑扎两道，每道不少于两圈，使用卡箍时，在里侧加一道铅丝。
设有电控按钮时，应注意与电器专业配合施工。
2.6 通水调试：
2.6.1 通水调试前消防设备包括水泵、结合器、节流装置等应安装完，其中水泵做完单机调试工作。
2.6.2 系统通水达到工作压力，选系统最不利点消火栓做试验，通过水泵结合器及消防水泵加压，消防栓喷放压力均应满足设计要求。
3、质量标准。
脚手架搭设、安全技术交底记录
3、脚手架两端转角处，每隔6-7根立柱，应设剪刀撑，剪刀撑与地面的夹角不大于60度，安全网随着工作层完成均要设置(即满拉)，要做到架管横平、竖直。
技术交底记录
表C2-1
编号
001
工程名称
长辛店真武庙抢险修缮工程
交底日期
2013年06月15日
施工单位
北京房修二古代建筑工程有限公司
分项工程名称
脚手架工程
交底提要
脚手架搭设、安全、技术交底
交底内容：
1、钢管脚手架的立柱，应置于坚实的地基上，立柱钢管加垫座，用砼块或用坚实的厚木块垫好，（木垫不适宜高层建筑）宜加扫地杆牵系牢固。
6、外排架必须保持高出工作面1.2米以上，临时通道两侧要搭设防护栏杆。
7、外排架搭设分段完成后，要经施工负责人，验收合格，并按规定办理验收手续。
8、凡参加搭设脚手架的操作人员，必须经过培训合格方可上岗。
9、凡参加搭、拆脚手架的操作人员，必须戴安全帽、工具袋，悬空、临空危险作业必须配带安全带，严禁穿拖鞋、赤脚或硬底鞋上架操作，严禁酒后作业。
4、走桥上必须满铺脚手板，不得留有空隙和探头板，加踢脚板，所有铺板应用铁丝绑扎牢固，上人斜桥坡度不得大于1:2,防滑条间距以30厘米为宜,但不得大于35厘米。
5、采用的钢管规格尽量要做到统一，不同规格的钢管应分类堆放，分别使用，钢管外径宜用51毫米，壁厚3-4毫米，管壁厚度小于3毫米的钢管，不宜做立柱和横杆。
审核人
交底人接受交ຫໍສະໝຸດ 人1.本表由施工单位填写，交底单位与接受交底单位各保存一份。
技术交底记录表C21
1、本表由施工单位填写，交底单位与同意单位各保留一份。
二、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
工程名称交底日期施工单位分项工程名称电气安装交底提要管内穿绝缘导线及导线连接交底内容：二、质量要点1、在施工中存在护口遗漏、脱落、破损及与管径不符等现象，应及时补齐或更换。
2、铜导线接头处的焊锡不饱满，出现虚焊、夹渣等现象。
焊锡温度要适当，涮锡要均匀。
涮锡后要及时将焊剂清除干净，保持接头部位的洁净。
3、铜线线芯受损是由于用力过猛和剥线钳使用不当造成。
剥线时应根据线径选用相应的刀口。
4、多股软铜线涮锡遗漏，应及时进行补涮。
5、接头处抱缠绕不平整、不严密。
应按照工艺要求重新包缠。
6、套管压接后，压模的位置不在中心线上，压模不配套或深度不够，应选用匹配的压模进行压接。
7、线路的绝缘电阻偏低。
管路内线路绝缘层和接头的包缠处受损、受潮等现象造成绝缘电阻偏低，应进行修复或更换导线。
8、LC型压线帽使用中不符合导线线径规格要求，或填充不实，应使用与线径配套的莲池压压线帽，压接前应充实，压接牢，线芯不外露。
三、施工工艺1、工艺流程 `选择导线扫管穿带线放线与断线导线与带线的绑扎管口带护口导线连接接头包扎线路绝缘电阻遥测2、操作工艺（1）选择导线：1）应根据设计图规定选择导线。
2）相线、中性线及保护地线的颜色应加以区分，用淡蓝颜色的导线为中性线，用黄绿相间的导线为保护地线，A相为黄色、B相为绿色、C相为红色、控制线为白色。
审核人交底人接受交底人1、本表由施工单位填写，交底单位与同意单位各保留一份。
二、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
工程名称交底日期施工单位分项工程名称电气安装交底要管内穿绝缘导线及导线连接交底内容：（2）清扫管路：1）清扫管路的目的是清除管路中的灰尘、泥水及等杂物。
2）清扫管路的方法：将布条的两端牢固的绑扎在带线上，从管的一端拉向另一端，以将管内杂物清净及泥水除尽为目的。
火灾报警系统技术交底记录
审核人 本表由Biblioteka 工单位填写。交底人接受交底人
工程名称 施工单位 交底提要
技术交底记录
表 C2-1
资料编号
交底日期 分项工程名称 火灾自动报警系统施工要求
火灾自动报警系统
交底内容：
1、导线连接抱扎： 1.1 选用橡胶（或塑料）绝缘带从导线接头始端的完好绝缘层开始，缠绕1~2个绝缘带幅宽度，再以半幅度重叠 进行缠绕。在包扎过程中应尽可能的收紧绝缘带。最后在绝缘层上缠绕1-2圈后，再进行回缠。然后再用黑胶布包 扎，包扎时要衔接好，以半幅宽度边压边进行缠绕，同时在包扎过程中收紧胶布，导线接头处两端用黑胶布封严 密。 1.2 导线敷设连接完成后，应进行检查，无误后采用500V、量程为0~500MΩ的兆欧表，对导线之间、线对地、线 对屏蔽层等进行摇测，其绝缘电阻值不应低于20MΩ。注意不能带着消防设备进行摇测。摇动速度应保持在 120r/min左右，读数时应采用1分钟后的读数为宜。 2、火灾自动报警设备安装要求： 2.1 进厂火灾自动报警设备应根据设计图纸的要求，对型号、数量、规格、品种、外观等进行检查，并提供给国 家消防电子产品，质量监督检测中心有效的检测检验合格的报告，及其它有关安装接线要求的资料，同时与提供 设备的单位办理进厂设备检查手续。 2.2 点型火灾探测器 2.2.1 探测器宜水平安装，如必须倾斜安装时，倾斜角不应大于45°。 2.2.2 房间被书架、设备或隔断等分隔，其顶部至顶棚或梁的距离小于房间净高的5%时，则每个被隔开的部分应 设置探测器。 2.2.3 探测器周围0.5m内，不应有摭挡物，探测器至墙壁、梁边的水平距离，不应小于0.5m。 2.2.4 探测器至空调送风口边的水平距离不应小于1.5m，见图6-8，至多孔送风顶棚孔口的水平距离不应小于 0.5m。（是指在距离探测器中心半径为0.5m范围内的孔洞用非燃烧材料填实，或采取类似的挡风措施）。 2.2.5 在宽度小于3m的走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距不应超过10m，感烟探测 器安装间距不应超过15m，探测器至端墙的距离，不应大于探测器安装间距的一半。 2.3 手动火灾报警按钮的安装。 2.3.1 报警区的每个防火分区应至少设置一只手动报警按扭，从一个防火分区内的任何位置到最近一个手动火灾 报警按扭的步行距离不应大于30m。 2.3.2 手动火灾报警按钮应安装在明显和便于操作的墙上，距地高度1.5m，安装牢固并不应倾斜。 2.3.3 手动火灾报警按钮外接导线应留有0.10m的余量，且在端部应有明显标志。 3.4 端子箱和模块箱安装。 3.4.1 端子箱和模块箱一般设置在专用的竖井内，应根据设计要求的高度用金属膨胀螺栓固定在墙壁上明装，且 安装时应端正牢固，不得倾斜。 3.4.2 用对线器进行对线编号，然后将导线留有一定的余量，把控制中心来的干线和火灾报警器及其它的控制线 路分别绑扎成束，分别设在端子板两侧，左边为控制中心引来的干线，右侧为火灾报警探测器和其它设备来的控 制线路。 3.4.3 压线前应对导线的绝缘进行摇测，合格后再按设计和厂家要求压线。 3.4.4 模块箱内的模块按厂家和设计要求安装配线，合理布置，且安装应牢固端正，并有用途标志和线号。 3.5 火灾报警控制器安装。 3.5.1 火灾报警控制（以下简称控制器）接收火灾探测器和火灾报警按钮的火灾信号及其它报警信号，发出声、 光报警，指示火灾发生的部位，按照预先编制的逻辑，发出控制信号，联动各种灭火控制设备，迅速有效的扑灭 火灾。为保证设备的功能必须做到精心施工，确保安装质量。火灾报警器一般应设备在消防中心、消防值班室、 警卫室及其它规定有人值班的房间或场所。控制器的显示操作面板应避开阳光直射，房间内无高温、高湿、尘土 、腐蚀性气体；不受振动、冲击等影响 3.6火灾自动报警系统调试，应在建筑内部装修和系统施工结束后进行。 3.6.1 调试前施工人员应向调试人员提交竣工图、设计变更记录、施工记录（包括隐蔽工程验收记录），检验记 录（包括绝缘电阻、接地电阻测试记录）、竣工报告。 3.6.2 调试负责人必须由有资格的专业技术人员担任。一般 由生产厂工程师或生产厂委托的经过训练的人员担 任。其资格审查由公安消防监督机构负责。 3.7 调试前应按下列要求进行检查： 3.7.1 检查检验系统线路的配线、接线、线路电阻、绝缘电阻，接地电阻、终端电阻、线号、接地、线的颜色等 是否符合设计和规范要求，发现错线、开路、短路等达不到要求的应及时处理，排除故障。 3.7.2 火灾报警系统应先分别对探器、消防控制设备等逐个进行单机通电检查试验。单机检查试验合格，进行系 统调试，报警控制器通电接入系统做火灾报警自检功能、消音、复位功能、故障报警功能、火灾优先功能、报警 记忆功能、电源自动转换和备用电源的自动荡不安充电功能、备用电源的欠压和过压报警功能等功能检查。在通 电检查中上述所有功能都必须符合条例《GB4717火灾报警控制器通用技术条件》的要求。 3.7.3 按设计要求分别用主电源和备用电源供电，逐个逐项检查试验火灾报警系统的各种控制功能和联动功能， 其控制功能和联动功能应正常。 3.7.4 检查主电源：火灾自动报警系统的主电源和备用电源，其容量应符合有关国家标准要求，备用电源连续充 放电三次应正常，主电源、备用电源转换应正常。 3.7.5 系统控制功能调试后应用专用的加烟加温等试验器，应分别对各类探测器逐个试验，运作无误后可投入运 行。 3.7.6 按系统调试程序进行系统功能自检。系统调试完全正常后，应连续无故障运行120h，写出调试开通报告， 进行验收工作。

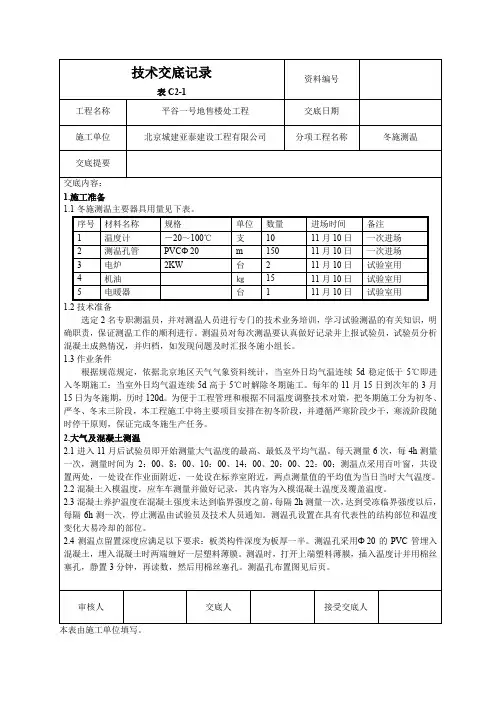

测温技术交底记录
一次进场
3
电炉
2KW
台
2
11月10日
试验室用
4
机油
㎏
15
11月10日
试验室用
5
电暖器
台
1
11月10日
试验室用
1.2技术准备
选定2名专职测温员，并对测温人员进行专门的技术业务培训，学习试验测温的有关知识，明确职责，保证测温工作的顺利进行。测温员对每次测温要认真做好记录并上报试验员，试验员分析混凝土成熟情况，并归档，如发现问题及时汇报冬施小组长。
1.3作业条件
根据规范规定，依据北京地区天气气象资料统计，当室外日均气温连续5d稳定低于5℃即进入冬期施工；当室外日均气温连续5d高于5℃时解除冬期施工。每年的11月15日到次年的3月15日为冬施期，历时120d。为便于工程管理和根据不同温度调整技术对策，把冬期施工分为初冬、严冬、冬末三阶段，本工程施工中将主要项目安排在初冬阶段，并遵循严寒阶段少干，寒流阶段随时停干原则，保证完成冬施生产任务。
审核人
交底人
接受交底人
本表由施工单位填写。
2.2混凝土入模温度，应车车测量并做好记录，其内容为入模混凝土温度及覆盖温度。
2.3混凝土养护温度在混凝土强度未达到临界强度之前，每隔2h测量一次，达到受冻临界强度以后，每隔6h测一次，停止测温由试验员及技术人员通知。测温孔设置在具有代表性的结构部位和温度变化大易冷却的部位。
2.4测温点留置深度应满足以下要求：板类构件深度为板厚一半。测温孔采用Φ20的PVC管埋入混凝土，埋入混凝土时两端缠好一层塑料薄膜。测温时，打开上端塑料薄膜，插入温度计并用棉丝塞孔，静置3分钟，再读数，然后用棉丝塞孔。测温孔布置图见后页。
技术交底记录
桥架安装技术交底记录
（1）槽紧贴建筑物墙面、固定牢固、横平竖直、布置合理、盖板无翘角、接口处整齐,拐角、丁字行连接、转弯连接正确,线槽/桥架内外无污染。
（2）吊架安装可用金属膨胀螺栓固定,圆钢吊架应采用内胀,并配有平垫、弹簧垫螺母拧紧,支架与吊架平整,吊杆垂直。
（3）线槽/桥架保护:线槽/桥架穿梁、墙、板等处时,线槽/桥架不应抹死在建筑物上；上下、左右各留50 mm用防火封堵料封堵。
3）吊架与支架应安装牢固,保证横平竖直。
4）吊架与支架的规格一般不小于角铁40*4.圆钢Φ10。
5）支架与吊架间距CT100 mm以下不大于1.5m, CT100 mm以上为1.5~2.0m,进出接线盒、箱、柜、转角、转弯和变形缝及丁字型末端500 mm以内设置固定支架,采用圆钢吊架时,横担上方设有平垫片及螺母,下方必须有平垫片、弹簧及双螺母,丝扣露出螺母为0.5 m m。
（2）孔洞预留：根据设计图纸的轴线部位,将预制好的木套盒放在线槽/桥架穿墙、楼板的位置,待结构模板拆除后拆下框架,并抹平洞口。
（3）支架及吊杆的要求:
1）支架及吊杆所用的钢材应平直,无显著扭曲,下料后长短控制在3mm范围内,切口处无卷边及毛刺；
2）钢支架与吊架焊接牢固,无显著变形,焊缝均匀平整,焊接长度符合要求,不得出现裂痕咬边、气孔、凹陷及漏焊等缺陷。
（4）电缆线槽/桥架敷设在易燃易爆气体管道和热力管道的下方,设计无要求时,与管道最小净距,应符合下表的规定：（单位米）
管道类别
平行净距
交叉净距
一般工艺管道
0.4
0.3
易燃易爆气体管道
0.5
0.5
热力管道
有保温层
0.5
0.3
无保温层
1.0
0.5
消防设备安装技术交底记录
根据项目特点，采取以下劳动力保障措施：（1）做好劳动力进场计划，分梯次保障人员的进场。
（2）做到以公司基本施工技术人员、技术工人为主。
通过考察、观察、实际技能登记考评等淘汰不合格的施工人员，保证本工程的施工人员足够，素质较好。
（3）项目经理部安排具有一定的工作能力和工作实践经验，敢于坚持原则，廉洁奉公、不徇私情，有较强的事业心、工作责任感，热爱质量管理工作的专职质检员。
选派组织能力强、施工管理经验丰富的项目经理，选派专业素质高、工作作风严谨的项目技术负责人。
（4）全公司动员，调动一切可以调动的员工，全力确保本工程人员的配备。
坚持电工、电焊工持证上岗制度，并保证人员相对稳定。
各专业的管理人员按国家有关规定的要求进行培训考核，获得上岗证书及相应技术等级证书，持证上岗。
未经专业技术培训考核不准上岗。
（5）本项目的班组管理人员，须取得相应的专业技术职称，受过专业技术培训，并具有一定的施工及管理经验。
加强施工人员的素质及业务培训，提高业务水平。
（6）加强技术管理，认真贯彻执行国家规定、操作规程及各项管理制度，明确岗位责任制，技术人员及施工管理人员要熟悉资料，认真做好技术交底工作。
组织各班组召开技术交底会。
对施工难点和重点进行讲解，使主要管理者、现场管理人员及操作人员了解整个工程设计图、熟悉技术标准、掌握操作方法，对施工中出现的问题，积极配合现场监理工程师和设计单位，确定处理方案，及时予以解决。
（7）对于工人进行必要的岗前培训，考核合格后方能上岗，不合格者不录（1）消防水泵的安装：①系统使用的水泵应有合格证和质量检验技术文件。
②基础的尺寸、位置、标高和地脚螺栓位置应符合设计要求。
③设备完整、无损坏和锈蚀等情况，管口保护完好，盘车应灵活，无擦壳声音。
④驱动机转向确认无误，方向和水泵相连接。
安装时应有减震措施。
⑤水泵配管安装应在水泵定位找平正，稳固后进行。
水泵设备不得承受管道的重量。
安装顺序为逆止回阀，阀门依次与水泵紧牢，与水泵相接配管的一片法兰先与水泵进出口法兰紧牢，用线坠找直找正，量出配管尺寸，再把法兰松开与下好尺寸的配管连接，最后用螺栓把水泵进出口法兰紧固好。
母线槽安装技术交底记录
母线槽安装技术交底记录技术交底记录表C2-1工程名称：XXX（不含消防）施工单位：XXX交底提要：封闭插接母线安装交底内容：一、施工准备1、设备及材料要求1.1封闭插接母线应有出厂合格证、安装技术文件。
技术文件应包括额定电压、额定容量、试验报告等技术数据。
型号、规格、电压等级应符合设计要求。
1.2各种规格的型钢应无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品。
1.3其他材料如防腐油漆、面漆、电焊条等，应有出厂合格证。
2、主要机具和测试工具主要机具：工作台、台虎钳、钢锯、鎯头、油压煨弯器、电钻、电锤、电焊机、力矩扳手。
测试工具：钢角尺、钢卷尺、水平尺、绝缘摇表等。
二、操作工艺1、工艺流程设备点件检查→支架制作及安装→封闭插接母线安装→插接箱安装→绝缘电阻测试→试运行验收2、设备点件检查2.1设备开箱点件检查，应由安装单位、建设单位或供货单位共同进行，并做好记录。
2.2根据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。
2.3检查设备及附件，分段标志应清晰齐全，外观无损伤变形，母线绝缘电阻应符合设计要求。
2.4检查发现设备及附件不符合设计和质量要求时，必须进行妥善处理，经过设计认可后再进行安装。
3、支架制作和安装3.1支架制作：3.1.1根据施工现场结构类型，支架应采用角钢或槽钢制作，应采用“一”字型、“1”型、“U”字型、“T”字型四种型式。
3.1.2支架的加工制作按选好的型号，测量好的尺寸断料制作，断料严禁气焊切割，加工尺寸最大误差5mm。
3.1.3型钢架的煨弯宜使用台钳用鎯头打制，也可使用油压煨弯器用模具顶制。
3.1.4支架上钻孔应用台钻或手电钻钻孔，不得用气焊割孔，孔径不得大于固定螺栓直径的2mm。
3.1.5螺杆套扣应用套丝机或套丝板加工，不允许断丝。
3.2支架的安装：3.2.1封闭插接母线的另弯处以及与箱（盘）连接处必须加支架。
直线段母线支架的距离不应大于2m。
3.2.2膨胀螺栓固定支架不少于两条。
拆除工程交底记录
交底人
交底接受人
本表由施工单位填写
技术交底记录
表 C2-1
资料编号
工程名称
交底日期
施工单位
分项工程名称
拆除工程
交底提要
违建房屋、外墙装饰层及屋面架空层柱墩基坑处保温层、女儿墙拆除技术、安全交底
（3）拆除原门窗时，要设置专业安全人员负责安全。并设安全指示标志。所以在原门窗拆除过程中一定要注意自身安全和居民他人安全，同时还要加强对原有成品的保护工作。在拆除原门窗过程中施工人员不得大声喧哗，严禁用大锤敲打门或其他物件，门拆除后要轻放，严禁高空推倒。
十. 拆除工程安全保证措施
1.拆除工程在施工前应在现场做好标识，并会同建设方、监理对标识确认后方可进行。施工现场必须有技术人员统一指挥，严格遵循拆除方法和拆除程序。
九．拆除工程技术措施
（1）专业施工通道防护：进场前必须按建设单位指定的通道周边用围挡板进行维护或封堵，保证施工人员不进入非施工区及居民不进入施工区。
（2）防坠落：施工前靠外墙窗户必须进行防护，施工至窗户部位时应用夹板临时防止窗户玻璃击碎和其他杂物坠落。
（3）防粉尘：在拆除墙体或吊顶面层时难免出现较多粉尘，施工时应及时用洒水的方式以尽量减少灰尘扩散。
（3）原给排水、电、暖、燃气、通讯等管线在拆除前必须做好防护措施，符合安全要求。拆除工程施工所需要的水、电应另行安装专用的临时配电线路、供水管道；
（4）登高（2米以上）作业时必须系合格的安全带，系挂牢固，高挂低用，应穿防滑鞋，应把手头工具放在工具袋内；高处拆除作业应设计搭设专用的脚手架或作业平台。
（5）拆除作业要设置溜放槽，将拆除下的散碎材料顺槽溜下(或用提升机吊运楼下)，严禁向下抛掷；
天棚吊顶拆除
