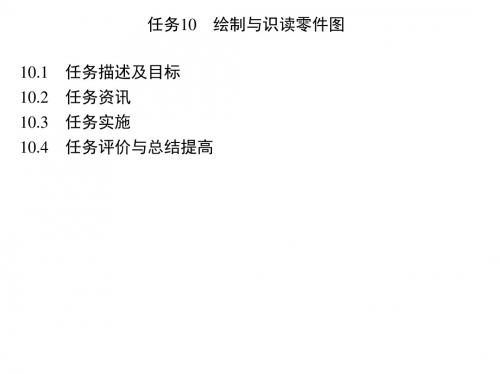

机械制图与CAD任务10 绘制与识读零件图
10.2 任务资讯
选择零件图的表达方案就是指选择视图，包括主视图的选择，以及
视图数量和表达方法的选择。一个好的表达方案应把零件的结构形 状正确、完整、清晰地表达出来。选择时，首先要对零件的结构形 状特点进行分析，了解其在机器或部件中的位臵、作用及加工方法， 然后综合分析、灵活合理地选择视图的数量及表达方法。 (1)主视图的选择原则 1)应反映零件的主要形状特征。
图10-8
尺寸标注应符合加工顺序
10.2 任务资讯
② 尺寸标注要便于加工和测量。如图10-9a所示的退刀槽，其宽度由
切槽刀的宽度决定，应将该尺寸单独标出，便于加工。图10-9b所示 的套筒，中间部分为非重要尺寸，很难测量，应按左图标注，便于 测量。
图10-9
尺寸标注应便于加工和测量
③ 尺寸应尽量集中标注。为读图方便，应将零件上加工面与非加工
10.2 任务资讯
表格
10.2 任务资讯
图10-6 阶梯轴的设计基准和工艺基准
(2)零件尺寸合理标注的一般原则
10.2 任务资讯
1)考虑设计要求
① 重要尺寸要直接标注。重要尺寸一般指影响零件工作性能的尺寸 (如轴承孔的中心高)，有配合要求的尺寸(如轴或孔的直径尺寸)和重 要的安装定位尺寸(如底板安装孔的中心距)等。重要尺寸必须从基 准出发直接注出，以保证加工时达到设计要求，避免尺寸之间的换 算，以保证产品质量。 ② 不要形成封闭尺寸链。图10-7a中同时注出了总长及各端长度A、 B、C就形成了封闭尺寸链，这将给加工造成困难。因此，应选一个 不重要的尺寸不标注，使所有尺寸误差都积累至此，以保证重要尺 寸的精度，提高加工的经济性，如图10-7b所示。
表格
10.2 任务资讯
图10-13
土木工程制图与CAD基础第10章 建筑施工图的绘制
10.3 绘制建筑施工图
1. 以“建筑图样板”开始绘制新 图定位轴线 2. 绘制墙线与整理墙线 3. 门窗开洞和加门垛、壁柱以及 构造柱 4. 绘制与安放门窗 5. 绘制其它对象 6. 进行文字标注 7. 进行尺寸标注 绘制楼梯、台阶、散水、家具等
10.3 绘制建筑施工图
1. 以“建筑图样板”开始绘制新 图定位轴线 2. 绘制墙线与整理墙线 3. 门窗开洞和加门垛、壁柱以及 构造柱 4. 绘制与安放门窗 5. 绘制其它对象 6. 进行文字标注 7. 进行尺寸标注
创建图纸样板的一般步骤：
1.绘图比例、图幅与绘图单位； 2.图层(颜色、线型、线宽)； 3.文字样式和尺寸标注样式； 4.保存样板文件
10.2 建立图纸样板
1.绘图比例、图幅与绘图单位
几点建议： ① 在AutoCAD绘制工程图的时候可以不换算比例，直接按照1∶1绘制，而在输 出图形时再考虑比例。 ② 图幅的大小与所绘制对象的规模和根据有关制图标准确定的绘图比例有关, 可以在必要时进行设置。 ③ 建议以公制样板“acadiso.dwt”新建图形,绘图单位默认采用公制单位,符 合我国的各行业标准。
10.2 建立图纸样板
10.2 建立图纸样板
2. 图层(颜色、线型、线宽)
新建必要数目的图层,并为不同的图层设置易于辨识的名称、不同的颜色和适 合的线型、线宽。对于线宽,可以暂不设定,取为“默认”值。最终输出图形时, 可以在打印样式中按照颜色控制线宽。
10.2 建立图纸样板
3.文字样式和尺寸标注样式
第10章 用AutoCAD绘制建筑施工图
• • • • • 10.1 概述 10.2 建立图纸样板 10.3 绘制建筑施工图 本章小结 上机作业
10.1 概述
PCCAD V10 功能介绍
PCCAD V10功能介绍天河PCCAD V10是在全球公认能替代ACAD的DWG应用程序平台BCAD的基础上，根据中国机械工业实际情况和国家标准而开发的工程绘图设计系统软件。
目前全球有300多个世界级的专业软件已经从ACAD平台迁移到BCAD平台。
PCCAD适用于航天、航空、电站设备、汽车、船舶、冶金装备、通用机械、仪器仪表、石化、电气（器）等行业的产品设计、工程绘图；其功能细致、实用，使用它不仅仅可极大地提高产品设计及绘图的效率与质量而且为企业的技术管理信息化解决了关键性难题。
天河PCCAD深受广大设计人员的喜爱，全国大约有30万机械工程师每天使用PCCAD完成设计、绘图、数据管理等方面的工作。
天河PCCAD V10包含了CAD平台的使用授权，其数据格式100%兼容DWG，操作习惯100%兼容PCCAD （ACAD版本）；其系统资源消耗相比很少，却拥有极为优异的功能和性能；PCCAD V10是天河软件以全球化的视野为广大中国制造业企业提供的最为务实的、最佳性价比的机械CAD软件正版化解决方案，让企业实现零风险、低成本的CAD软件正版化！主要功能特点如下：1.制图完全符合国家标准PCCAD系列软件已率先通过国家机械CAD标准化审查，利用PCCAD绘制的工程图纸完全符合国家标准的制图规范。
2.全面兼容PCCAD（ACAD版本）的图纸数据、设计管理信息PCCAD V10可直接使用AutoCAD平台下PCCAD图纸文件，同样PCCAD V10生成的图纸也能无需经过任何转换在PCCAD（ACAD版本）中编辑使用。
PCCAD V10兼容的不仅仅是图形数据，还包括企业自行定制的各种CAD标准设置和用户自定义配置，更包括了图纸中包含的设计管理信息，例如图纸信息、标题栏信息、产品BOM数据等。
图1 打开并编辑旧图纸使用PCCAD V10可以实现零风险、低成本的设计软件迁移,无需任何数据转换。
3.支持用户化定制PCCAD的标题栏、明细表、词句库等许多地方都对用户完全开放，提供给用户更人性化的工作空间，让企业即刻拥有自己的CAD工作环境。
建筑CAD课件(10)
第十课
1 2
制作样板图 任务十、建筑平面图绘制1
样板图
样板图作为一张标准图纸，除了需要绘制图形外，还要求 设置图纸大小，绘制图框线和标题栏；而对于图形本身，需要 设置图层以绘制图形的不同部分，设置不同的线型和线宽表达 不同的含义，设置不同的图线颜色以区分图形的不同部分等。 所有这些都是绘制一幅完整图形不可或缺的工作。为方便绘图， 提高绘图效率，往往将这初步或标准的设置，这种基础图形称 为样板图。
Purge（清理）命令
〖功能〗删除图形中未使用的图层、图块、 字体等，使文件变得简洁。 〖命令〗purge 或 pu
properties（特性修改）命令
〖功能〗修改图形的特性。 〖命令〗 properties 或 pr 〖菜单〗修改→特性
matchprop（特性匹配）命令
〖功能〗修改图形的特性。 〖命令〗 matchprop 或 ma 〖菜单〗修改→特性匹配
3 绘制图框和标题栏
绘制图形时，为了对图形进行说明，人们通常还会对所绘 制的图形增加必要的图框和标题栏。
图框
为了使房屋建筑制 图规格基本统一，图面 清晰简明，国家对图幅 的尺寸做了统一的规定， 且将幅面分为立式和横 式两种。
立式幅面
横式幅面
幅面尺寸
标题栏
一般来说，每 张图纸都应该有标 题栏，其位置位于 图纸下方或右下角， 常用格式主要有两 种，一种是国标规 定的标题栏，如右 上图所示；一种是 学校制图作业使用 的标题栏，如右下 图所示。
制图作业推荐使 用的标题栏格式
国标标题栏格式
Mline（绘制多线）命令
〖功能〗绘制多条相互平行的线段。 〖命令〗mline 或 ml 〖菜单〗绘图→多线
Mlstyle（设置多线样式）命令
CAD2010教程-基本设置
2016/4/1
24
创建图层
菜单栏：“格式” →“图层”
命令行：layer、la 图层工具栏：
“图层特性管理器”对话框
2016/4/1 25
图层所具有的特点： ①用户可以在一幅图中指定任意数量的图层，并对 图层数量没有限制。 ②每一图层有一个名称，以便管理。 ③一般情况下，一个图层上的对象应该是一种线型、 一种颜色。 ④各图层具有相同的坐标系，绘图界限，显示时的 缩放倍数。 ⑤用户只能在当前图层上绘图，可以对各图层进行 “打开”、“关闭”、“冻结”、“解冻”、 “锁定”等操作管理。 ⑥默认状态下提供一个图层，图层名为“ 0” ，颜色 为白色，线型为实线，线宽为默认值。“ 0” 图层 不能被删除、重命名。
2016/4/1
33
3.3 精确快速作图辅助工具
本章主要内容包括： • 通过状态栏辅助绘图。 • 设置捕捉、栅格 • 设置极轴追踪
• 设置对象捕捉和对象追踪
• 动态输入
捕捉模式
• 捕捉：使光标只能停留在图形中指定的点上。可 以很方便的将图形放置在特殊点上。 • 命令输入：状态栏 命令行 snap
AutoCAD制图
（2010中文版）
廖高祖
化学与环境学院环境工程研究所
E-mail：liaogaozu@
第3章 基本设置 本章要点
• 绘图环境设置
• 图层的基本操作
• 精确绘图辅助工具
3.1 绘图环境设置
• • • • • • • 图纸幅面 图形界限 设置绘图区的颜色 设置绘图单位格式 文字样式、点样式、线样式等 设置参数选项 设置工作空间
在autocad2010中可以将图层设置保存为单独的文件方便在以后新建图形文件时直接调用该图层设置文件从而提高工作效率保存图层状态如果经常需要绘制较复杂的图形而在这些图形文件中需要创建的图层及设置又相同或相似时可以只在某个图形文件中设置一次然后将图层设置保存为las格式的文件方便以后在其他图形文件中调用该图层设置
浩辰cad2010标准版
浩辰CAD2010标准版简介浩辰CAD2010是一款功能强大的计算机辅助设计（CAD）软件，专为建筑、土木工程和机械设计等行业开发。
它具有直观的用户界面、丰富的工具和功能，可以帮助用户简化设计流程、提高工作效率，并产生高质量的设计图纸和模型。
本文档将向您介绍浩辰CAD2010标准版的特点、系统要求、安装步骤和主要功能。
特点•直观的用户界面：浩辰CAD2010采用经典的Ribbon界面，使用户可以方便地找到需要的工具和功能。
•强大的绘图工具：浩辰CAD2010提供了各种绘图工具，包括直线、圆、矩形、多段线等，可以满足不同设计需求。
•高度可定制性：浩辰CAD2010允许用户自定义工具栏、菜单和快捷键，以适应个人的工作习惯。
•支持多种文件格式：浩辰CAD2010可以打开和保存多种文件格式，包括DWG、DXF、DGN等，方便与其他CAD软件进行文件交换。
•丰富的扩展性：浩辰CAD2010支持插件开发，用户可以根据自己的需求编写插件，扩展软件的功能。
系统要求•操作系统：Windows XP/Vista/7/8/10•处理器：Intel Core i3或更高版本•内存：4GB或更多•存储空间：至少1GB的可用空间•显卡：支持OpenGL 3.3或更高版本的显卡安装步骤以下是浩辰CAD2010标准版的安装步骤：1.下载浩辰CAD2010安装程序，双击运行。
2.在安装向导中选择安装语言，并点击“下一步”。
3.阅读软件许可协议，并接受后点击“下一步”。
4.选择安装目标文件夹，并点击“下一步”。
5.选择需要安装的组件和扩展，然后点击“下一步”。
6.设置快捷方式和开始菜单文件夹，点击“下一步”。
7.在确认安装的页面上点击“安装”开始安装过程。
8.等待安装完成后，点击“完成”退出安装向导。
主要功能浩辰CAD2010标准版提供了丰富的功能，以满足不同设计需求：绘图工具•直线工具：使用直线工具可以绘制直线段。
•圆工具：使用圆工具可以绘制圆或圆弧。
cad中画圆弧的10种方法
cad中画圆弧的10种方法
在CAD中，可以使用以下10种方法绘制圆弧：
1. 圆心和半径绘制法：通过指定圆心和半径画出圆，并根据起始角度和终止角度绘制圆弧。
2. 点和切线绘制法：通过指定圆弧上的一点和与圆弧相切的两个线段，绘制圆弧。
3. 圆弧的中点和半径绘制法：通过指定圆弧中点和圆弧半径绘制圆弧。
4. 切线绘制法：通过指定两个相交的切线和圆弧的半径，绘制圆弧。
5. 圆心、起点和终点绘制法：通过指定圆心、起点和终点，绘制圆弧。
6. 圆上三点绘制法：通过指定圆弧上的三个点，绘制圆弧。
7. 圆与两条切线的焦点绘制法：通过指定圆弧和两条相切切线的焦点，绘制圆弧。
8. 圆与直线的交点绘制法：通过指定圆弧和直线的交点，绘制圆弧。
9. 圆与弦长的绘制法：通过指定圆弧的半径和弦长，绘制圆弧。
10. 圆与角度的绘制法：通过指定圆弧的半径和圆心角度度数，绘制圆弧。
CAD图块属性外部参照的应用10
项目一 AutoCAD 2015入门
观察图形的方法
六、动态缩放
2、单机鼠标左键，视图框中的“x”变成一个箭头，移动鼠标可以改变视图框的大小， 如图1-17所示。
项目一 AutoCAD 2015入门
观察图形的方法
六、动态缩放
3、调整视图框的大小后，将其放到将要 观察的区域（如图1-18所示，将视图框放 到“客厅”位置），按Enter键，则视图 框所框定的区域占满整个屏幕，结果如 图1-19所示。
引出课题 ：6的乘法口诀
第二个环节：观察比较，探究新知
1个豆荚里的豌豆数是6 2个豆荚里的豆荚数是6+6 3个豆荚里的豆荚数是6+6+6 4个豆荚里的豆荚数是6+6+6+6 5个豆荚里的豆荚数是6+6+6+6+6 6个豆荚里的豆荚数是6+6+6+6+6+6+6
完成表格
观察表格，发现规律
写出关于6的乘法算式 以开火车的方式汇报，再一起来读
诀
豆荚数 1 豌豆数 6
6的乘法口
6+6+6+6+6=30
2
3
4
5
6
12
18
24
50
36
1×6=6 2×6=12 3×6=18 4×6=24 5×6=30 6×6=36
6×1=6 一六得六 6×2=12 二六十二 6×3=18 三六十八 6×4=24 四六二十四 6×5=30 五六三十
六六三十六
项目七 图块、属性、外部参照的应用
外部参照
附着外部参照
2、重生成：绘图进行一段时间后，绘图区域的某些弧线和曲线会以折线的形式显示，这 时就需要执行【重生成】命令重新生成图形，并重新计算所有对象的屏幕坐标，使弧线 和曲线变得光 滑。同时，【重生成】命令还可以整理图形数据库，从而优化显示和对象 选择的性能。
CAD2010基础图文教程详解
第一讲操作界面的介绍与设置操作模式的设置调整工作空间，一般选择经典模式如果看不到这个空间设置图标，在右下角的小箭头处点击，选择“工作空间”隐藏/显示工具栏在菜单栏最后面的下拉三角处点击坐标的介绍坐标→世界坐标绝对坐标ucsicon 相对坐标（一般采用）→自定义坐标通常，我们打开坐标并将其固定在原点工具栏的介绍在任意一个工具栏的空白处点右键图形单位的设置格式-单位，设置图形的单位新建一个文档，一般采用acadiso，这个是国际化标准或者打开：得到的单位就是毫米十字光标的设置格式-选项-显示文件加密保存文件-另存为，打开这样保存的文件在预览中无法看到图形，需输入密码才行。
第二讲直线与对象的选取直线的绘制—— L（line）在命令行输入：L，点空格/回车若输入斜线的话，L↙50↙按Tab键切换角度20中心线（虚线）的绘制：L↙画条直线，选中直线，会出现右图的窗口，在线形中找到CENTER选中，按Esc键取消。
得到中心线，如下图两段线的定位：在同一水平面上画第二条线，摄取第一条线与水平线的交点，不要按下去，慢慢向右拖动，写入61，空格。
表示以交点作为参考点，画出来尺寸为61，得到左图。
构造线——XL（xline）构造线是无限延伸的线段，可通过水平、垂直、角度等去画。
多段线↓直线↓多段线——PL（pline）多段线与直线的区别：1.多段线是一个整体，而直线不是；2.多段线可以画圆弧；3.多段线可修改线宽。
多段线中注意宽度（W）和半宽（H）的区别：这两个宽度都需要设定起点宽度和终点宽度，右图左边是宽度(W)，起点20，终点10；右边图为半宽（H），起点20，终点10。
多段线编辑——PE（pedit）Eg:多段线的练习宽度W↙，起点30，终点30画直线；圆弧A↙画半圆；L↙画直线；W↙，起点70，终点0画箭头。
正交模式—— F8正交方式下，移动鼠标拖出的线条均为平行于坐标轴的线段，平行于哪一个坐标轴取决于拖出线的起点到坐标轴的距离，是其中较长的那一条。
加快CAD软件响应速度的10个技巧
加快CAD软件响应速度的10个技巧CAD软件在工程设计和制图中扮演着重要的角色。
然而，有时候我们可能会遇到CAD软件运行缓慢的问题，这可能会严重影响工作效率。
本文将介绍10个加快CAD软件响应速度的技巧，帮助你更高效地使用CAD软件。
1. 升级硬件：首先，确保你的计算机硬件满足CAD软件的最低要求。
如果你的计算机配置较低，考虑升级处理器、内存和显卡等硬件，以提升CAD软件的运行速度。
2. 清理计算机：定期清理计算机硬盘上的垃圾文件和临时文件。
这些文件会占用硬盘空间并减慢CAD软件的运行速度。
可以使用系统内置的磁盘清理工具或第三方软件来进行清理。
3. 使用专业图形驱动程序：确保安装并使用与CAD软件兼容的专业图形驱动程序。
这些驱动程序经过优化，可以提升CAD软件的性能和稳定性。
4. 减少图层数量：过多的图层会拖慢CAD软件的响应速度。
合理使用图层，并将不需要的图层进行隐藏或删除，以减轻CAD软件的负荷。
5. 使用界限和裁剪：界限和裁剪是CAD软件中的常用功能。
当需要编辑或查看特定区域时，将界限和裁剪功能应用于需要操作的对象，可以减少CAD软件处理的图形数量，从而提升响应速度。
6. 避免使用复杂的实体：复杂的实体，如大量的多段线和多边形，会导致CAD软件响应缓慢。
在设计过程中，尽量减少使用复杂的实体，或将其简化，以提高CAD软件的性能。
7. 使用块和外部引用：块和外部引用是CAD软件中的常用功能，可以有效地管理和重用图形。
通过将相似的对象制作为块，并使用外部引用将其插入到文件中，可以减少CAD软件处理的图形数量，提高响应速度。
8. 设置合适的绘图精度：CAD软件的绘图精度会影响文件的大小和处理速度。
根据实际需求，合理设置绘图精度，既满足设计要求，又减轻CAD软件的负荷。
9. 关闭不必要的功能：CAD软件通常具有许多额外的功能和插件，但它们并非都是必需的。
关闭不必要的功能和插件，可以减轻CAD软件的负荷，并提高运行速度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
菜单： 修改
solidedit(实体编辑)
拉伸面 将实体的选取面拉伸
移动面 将实体上选取面移到指定高度或距离
功 能 面 选 项
偏移面 根据指定的距离成通过点来偏移各个面 删除面 删除面，包括圆角和倒角
旋转面 绕着指定的轴旋转
倾斜面 以一个角度建立选取面为倾斜面 复制面 将面复制成面域或实体 着色面 变更面的颜色
可以拉伸以下对象和子对象
直线 圆弧 椭圆弧 二维多段线 二维样条曲线 圆 椭圆 二维实体 宽线 面域 平面三维多段线 三维平面 平面曲面 实体上的平面
闭合的对象拉伸为三维实体 非闭合的对象拉伸为三维曲面
可以按住 CTRL 键然后来选 择实体上的面。
默认情况下沿Z轴方向拉伸。大部分封闭平面对 象的拉伸方向就是创建该对象时的Z轴方向，它 总垂直于对象。 如果输入的高度是负值，则会沿对象的负Z方向 拉伸。
该图示范了一个实体的厚度可以由移动面来改变， 甚至它包含了几个不同的面。可以看出，这里可以 移动非平面 ！
(3)旋转面：绕指定的轴旋转一个或多个面或实体的某
些部分，一般用两个点确定转动轴。
旋转面应用举例
(4)偏移面：垂直地将一个指定的面偏移当前的位置。对
于平面，其结果与Move和Extrude选项相似，取决于偏移的方 向。选取一个或几个要偏移的面后，一条命令行提示会要你指 定偏移面移动选项。正向偏移距离将所选面移离三维实体，负 向偏移距离将所选面移入三维实体。
建立一个中空且具有指定厚度的抽壳
检查三维对象是否有效的实体
放弃
放弃实体编辑动作
退出
结束实体编辑命令
(1)拉伸面
用被选面的边作为轮廓来进行拉伸。所选的面必须是平面。拉 伸一个面的提示、选项和规则与EXTRUDE（拉伸）命令相同。 正向拉伸距离将面拉离三维实体，负向拉伸距离将面挤入三维 实体。
拉伸面应用举例
二、创建 旋转 实体 (revovle)
可以旋转的二维对象
直线 圆弧 闭合的对象旋转为三维实体 椭圆弧 二维多段线 非闭合的对象旋转为三维曲面 二维样条曲线 圆 椭圆 三维平面 二维实体 宽线 面域 实体或曲面上的平面
脚轮
三维分解图
三维装配图
图中倒角距离 均为0.5
三、创建 扫掠 实体 (sweep)
边
复制边 复制3D边 着色边 变更边的颜色
压印
在选定的对象上压印一个对象，被压印的对象必 须与选定对象的一个或多个面相交
删除共享边以及那些在边或顶点具有相同表面或 曲线定义的顶点。删除所有多余的边、顶点以及 不使用的几何图形。不删除压印的边。
功 能 实 选 体 项
清除
分割 抽壳
检查
将散开体积的实体对象分割为独立的实体对象
扭曲角度为0
扭曲角度为90
以螺旋为路径进行扫掠
扭曲角度 为0
同时选中 多个对象 进行扫掠
扭曲角度 为360
扭曲角度 为0
同时选中 多个对象 进行扫掠
扭曲角度 为360
扭曲角度为3600
扭曲角度为720
四、创建 放样 实体 (loft)
五、实体编辑 ( solidedit )
连线与UCS的X轴正方向之间的夹角。
倾斜角指的是 这个角度
用拉伸命令绘制指定高度的正棱锥实体
要点：找到倾斜角
底边 = 100 高 = 300 提示输入倾斜角时，用 鼠标点两个点来捕获角 度，CAD会把这两点的 连线与UCS的X轴正方向 之间的夹角找出来。
两点确定一条射线， 第一点是射线的起点， 第二点确定射线的方向
有高曲率的部分。 拉伸实体始于对象所在平面并保持其方向相对于 路径。 如果路径包含不相切的线段，那么程序将沿每个 线段拉伸对象，然后沿线段形成的角平分面斜接接头。 如果路径是封闭的，对象应位于斜接面上。这允 许实体的起始截面和终止截面相互匹配。如果对象不 在斜接面上，将旋转对象直到其位于斜接面上。 将拉伸具有多个环的对象，以便所有环都显示在拉伸 实体终止截面这一相同平面上。
以用它创建一个面，然后用拉伸或倾斜等方法来修改它。可以压 印的对象是圆弧、圆、直线、2D和三维多段线、椭圆、样条线、 面域、体和三维实体。压印发生在压印的对象和三维实体的交线 上。
压印练习
(11)抽壳
抽壳练习
用“拉伸”方法绘制实体五角星
关键：找出倾斜角！
练习：绘制指定高度的正四面体实体
• 要点：找到倾斜角 • 技巧：找到倾斜角后，高度输入一较大数值即可
练习
练习
练习
第三角画法
东南等轴测
沿 路径 拉伸对象
可以作为路径的对象：
直线 圆 圆弧 椭圆 椭圆弧 二维多段线 三维多段线 二维样条曲线 二维样条曲线 实体的边 曲面的边 螺旋 路径不能与对象处于同一平面，也不能具
(5)倾斜面：使被选中的面倾斜。在要变斜的面被选中
后，会有一个命令行提示要你指定两个点。第一个点将是倾斜 面的旋转点，锥角由第一、第二两个点的连线来确定。
(6)删除面：删除面，包括圆角和倒角。
上图中，一个被选中的圆孔和倒圆角被从三维实体上删除了。
(7)复制面
(8)着色面
(9)复制边
(10)压印：在三维实体上创建一个边。典型的用法是你可
CAD - 10
一、创建 拉伸 实体(extrude) 二、创建 旋转 实体 (revovle) 三、创建 扫掠 实体 (sweep) 四、创建 放样 实体 (loft) 五、实体编辑 ( solidedit )
一、创建 拉伸 实体或曲面(extrude)
DELOBJ 系统变量控制创建实体或曲面时，是自动删除对象和路 径（如果已选定），还是提示用户删除对象和路径。
(2)移动面移动一个或几个面。它的提示与MOVE命令相
似，要你指定基点和目标点。如果必要，与其相连的面将会被 拉伸或压缩。面不可以被移动到与另外的面相连。例如虽然你 可以移动图中的圆孔或键槽到它们所在面上的任意位置，但却 不可以将它们移动到三维实体上的其他水平平面上。
