第十六章《电压电阻》测试卷一、单选题(共15小题)1.下列有关电阻的说法正确的是（）A．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关2.如图所示为滑动变阻器的四种接线方法．当滑片P向左移动时，电路中的电阻变大的接法是（）A．B．C．D．3.关于导体的电阻，下列说法正确的是（）A．长导线的电阻一定比短导线的电阻大B．粗导线的电阻一定比细导线的电阻大C．铜导线的电阻一定比铁导线的电阻大D．导线电阻的大小是由它的材料、长度、横截面积和温度决定的4.以下科学家中，以其名字命名电压单位的是（）A．牛顿B．伏特C．安培D．焦耳5.如图所示，闭合开关，两灯并联，各电表都能正常工作．下列判断正确的是（）A ．甲、乙、丙都是电流表B ．甲、乙、丙都是电压表C ．甲、乙是电压表，丙是电流表D ．甲、丙是电流表，乙是电压表6.如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的（）A ．电流B ．电压C ．电阻D ．电能7.实验室里将一根粗细均匀的铜导线减去一半，那么剩下部分与原来比较电阻将（） A ．不变 B ．变大C ．变小D ．不能判定8.如图所示，闭合开关S ，两灯泡均能正常发光，则两灯泡一定具有相同的（）A ．额定功率B ．额定电流C ．额定电压D ．电阻9.为架设一条输电线路，有粗细相同的铁线和铝线可供选择，下面叙述最合理的是（） A ．因铁线坚硬，应选铁线 B ．因铝线易于架设，应选铝线C ．因铁较便宜，应选铁线D ．因铝线电阻小，应选铝线10.如图所示电路中，要使电阻R 1和R 2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（）A ．电流表电流表B ．电流表电压表C ．电压表电流表D ．电压表电压表11.在国际单位制中，电阻的单位是（）A ．安培B ．库仑C ．伏特D ．欧姆12.比较两根长度相同、粗细不同的铜导线电阻的大小，下列说法中正确的是（） A ．粗的大 B ．细的大C ．一样大D ．无法确定13.如图所示，关于电流表和电压表的使用方法中正确的是（）A ．B ．C ．D ．14.在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，下面实验探究活动中他不可能完成的是（） A ．探究导体电阻与长度的关系 B ．探究导体电阻与横截面积的关系C ．探究导体电阻与材料的关系D ．探究导体电阻与温度的关系15.如图，当滑片P 向A 端移动时，下列判断正确的是（ ）A ．通过电阻器的电流变小B ．通过灯泡的电流不变C ．电流表的示数变小D ．变阻器接入电路中的电阻变小二、填空题(共3小题)16.如图所示，已知电源电压为6V ，闭合开关S ，则电压表所测出的是 ______ 两端的电压；这只电压表有3V 和15V 两量程，实验中用的是0～3V 量程，小峰同学在读数时从0～15V 量程的刻度盘上发现指针所示的电压恰好为6.5V ，则实际测得的电压应是 ______ ，R 1两端的电压_______．17.如图所示的电路，闭合开关，定值电阻R 1与R 2的连接方式是 ______ ，电压表测的是 ______两端的电压．18.如图所示电路，电源电压为3V，小灯泡L1和L2的连接方式为______ 联；L1两端的电压为______ V；若L1损坏，则L2______ （填“能”或“不能”）正常发光．三、实验题(共3小题)19.对串联电路电压规律进行了探究．（1）在拆接电路时，开关必须 ______ ；（2）在测L2两端的电压时，小明同学为了节省时间，采用如图方法：电压表所接的B点不动，只断开A点，并改接到C点上；上面的方法能否测出L2两端的电压？ ______ ，为什么？ ______ ；（3）方法改进后，实验数据记录如下表，小明同学分析后得出结论：串联电路总电压等于各用电器两端的电压之和，他认为他得到了正确的结论．那么你认为这个实验结论是否存在着不足？______ ，他应该如何改进 ______ ．20.在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡L1、L2串联起来接到电源上，如图1所示：（1）当分别把电压表连在图中AB两点、BC两点及AC两点时，闭合开关后测得的数据是：UAB=0，=12V，UAC=12V，则故障可能是 ______．UB C（2）故障排除后，实验正常进行，通过测量得到了两组实验数据如下表：分析两组实验数据，可得出： ______ ．（3）本实验设计你认为有什么不合理或可以改进的地方吗？若有，请加以说明（若是电路改进则填写在图2虚线框内）．21.如图所示，在探究影响导体电阻大小因素的实验中，导线a、b、c粗细相同，b、d粗细不同；a、b、d长度相同（1）该实验是通过观察 ______ 的示数间接比较导线电阻的大小．（2）选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的 ______ 有关．（3）选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的 ______ 有关．（4）选用导线 ______ 分别接入电路中，是为了探究电阻大小跟导体的横截面积有关．（5）影响导体电阻大小因素除了上述因素外，还可能跟 ______ 有关．四、计算题(共3小题)22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？23.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？24.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．答案解析1.【答案】D【解析】（1）电阻是表示导体对电流阻碍作用大小的物理量，电阻越大，则导电能力越弱，故A 错误；（2）导体的阻值是导体本身所具有的性质，电阻由导体材料、长度、横截面积决定，与通过它的电流、它两端的电压无关；故D选项正确，BC选项错误．2.【答案】D【解析】要使P向左移动时，电路中的电阻变大，即接入电路的下面的电阻丝的长度变长．A、接线柱C、D接入电路，滑动变阻器接入电路的阻值为零，移动滑片，不能改变滑动变阻器接入电路的阻值．故A不符合题意．B、接线柱A、D接入电路，当滑片P向左移动时，接入电路的电阻丝AP的长度变短，所以电路中的电阻变小．故B不符合题意．C、接线柱A、B接入电路，整个电阻丝全部接入电路，无论滑片P如何移动，滑动变阻器接入电路的电阻值都为滑动变阻器的最大阻值，不发生变化．故C不符合题意．D、接线柱B、D接入电路，当滑片P向左移动时，接入电路的电阻丝PB的长度变长，所以电路中的电阻变大．故D符合题意．3.【答案】D【解析】A、要得到电阻和导线长度的关系，就要采用控制变量法，控制材料、横截面积一定，所以A是错误的；B、要得到电阻和导体横截面积的关系，就要采用控制变量法，控制材料、长度一定，所以B是错误的；C、要得到电阻和材料的关系，就要采用控制变量法，控制横截面积、长度一定，所以C是错误的；D、导体电阻大小的因素与它的材料、长度、横截面积有关，同一导体的电阻还和它的温度有关，所以D是正确的．4.【答案】B【解析】牛顿是力的单位；伏特是电压的单位，安培是电流的单位，焦耳是热量或功、能的单位，故B正确．5.【答案】D【解析】由电路图知：要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以甲表为电流表；由于甲表为电流表，所以乙表只能为电压表，否则会造成电源短路．6.【答案】B【解析】据图可知，此时的电表是电压表，即是用来测量某电路两端电压的仪表，应该并联在电路中，故B正确使用7.【答案】C【解析】导体的电阻跟导体的材料、长度、横截面积有关．导体的材料一定时，导体越长、横截面积越小，导体的电阻越大．导体的材料一定时，导体越短，横截面积越大，导体的电阻越小．将铜导线减去一半后，材料不变，导体长度变短，横截面积不变，因此电阻变小．8.【答案】C【解析】根据电路图可知，两灯泡并联连接．因为并联电路两端电压相等，因此两灯泡的额定电压相等．9.【答案】D【解析】因为铁线和铝线的长度和粗细都相同，所以铁线的电阻大于铝线的电阻，远距离输送电能的过程中应选择电阻较小的输电线路．10.【答案】A【解析】由于两电阻并联，位于干路上的乙电表一定是电流表，否则电路为电压表测电源的电路，即不为并联电路；甲电表与电阻R2串联，必为电流表，否则电路为R1的简单电路，与题意不符，所以，甲乙两电表均为电流表．11.【答案】D【解析】在国际单位制中，电阻的单位是欧姆，常用的还有千欧、兆欧．12.【答案】B【解析】在同样环境下，电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，在长度和材料相同时，细的铜丝电阻大．13.【答案】A【解析】（1）电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正极流入，负极流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上；（2）电压表的正确使用方法是：把它并联在用电器两端；必须让电流从正接线柱流入，从负接线柱流出（正接线柱与正极相连，负接线柱与负极相连）；被测电压不能超过电压表所选的量程，否则会烧坏电压表．A、此图中是电流表，串联在电路中，且正负接线柱是正确的，故A正确；B、此图中是电流表，相当于导线，所以此时将电流表并联，会发生短路，故B错误；C、此图中是电压表，应该并联在用电器两端，故C错误；D、此图中的电压表虽然并联在用电器两端，但正负接线柱接反了，故D错误．14.【答案】C【解析】A、当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成，不符合题意；B、当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成，不符合题意；C、当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成，符合题意；D、探究导体电阻与温度的关系，可控制长度、材料和横截面积不变，改变温度，能够完成，不符合题意.15.【答案】D【解析】由图可知，滑动变阻器接入了左下方的接线柱，接入电路的电阻为AP段，则滑片向A移动时，滑动变阻器接入部分减小，即接入电路中的电阻变小，故D正确；在这个串联电路中，由于电阻减小，电路中的电流将增大，即电流表的示数、通过灯泡的电路及滑动变阻器的电流均增大，故A、B、C错误.16.【答案】R2；1.3V；4.7V【解析】由图知，电压表与R2并联，所以测出的是R2两端的电压；实验中使用的是0～3V，按0～15V量程读数是6.5V，则实际电压是1.3V，根据串联电路电压特点，R1两端的电压：6V-1.3V=4.7V．17.【答案】串联；R1．【解析】由于电压表的内部电阻很大，电压表在电路中相当于断路，先将电压表去掉，定值电阻R1与R2依次串联，电流只有一条路径，即为串联；电压表并联在R1两端测R1两端的电压．18.【答案】并；3；能．【解析】电流从电源的正极出发，分别经过两个灯泡回到电源负极，因此小灯泡L1和L2并联连接；因为两灯泡并联，电源电压为3V，所以L1两端的电压为3V；因为并联电路中各支路用电器互不影响，所以L1损坏时，L2能正常发光．19.【答案】（1）断开；（2）不能；电压表正负接线柱接反了；（3）存在不足；更换不同规格的实验器材进行多次实验，然后得出结论【解析】（1）为了安全，在拆接电路时，开关必须断开；（2）由实验步骤可知，电压表正负接线柱接反了，不能测出灯L2两端的电压．（3）只进行一次实验就得出结论，实验结论具有片面性，为得出普遍结论，应更换不同规格的实验器材进行多次实验，然后得出结论．20.【答案】（1）L1短路，或L2断路，或L1短路同时L2断路（任答对一种即可）；（2）串联电路中，总电压等于各部分电路两端的电压之和；（3）本题原实验是通过更换不同的灯泡进行多次测量，实验过程比较麻烦，可通过调节滑动变阻器进行多次测量，实验电路图如下图所示．【解析】（1）如果灯泡L1短路，电路中只有灯泡L2电压表相当于测量的电源电压，所以有UAB=0，=12V，UAC=12V；UBC如果灯泡L1正常，灯泡L2开路，电压表相当于测量的电源电压，所以有UAB=0，UBC=12V，=12V；UA C如果灯泡L1短路，同时灯泡L2开路，电压表相当于测量的电源电压，所以有UAB=0，UBC=12V，=12V．UAC综上所述可知导致该现象的原因是：灯泡L1短路或L2断路，或L1短路同时L2断路（任答对一种即可）（2）由表中的实验数据可知4+8=12，6+6=12，所以可得结论为：串联电路中，总电压等于各部分电路两端的电压之和．（3）本题原实验是通过更换不同的灯泡进行多次测量，实验过程比较麻烦，可通过调节滑动变阻器进行多次测量，实验电路图如下图所示．21.【答案】（1）电流表；（2）材料；（3）长度；（4）b、d；（5）温度．【解析】（1）当接入电路不同的导体时，可通过观察灯泡的亮暗或观察电流表示数来比较导体电阻的大小；（2）由图可知，导线a、b的粗细、长度均相同、材料不同，因此选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的材料有关；（3）由图可知，导线b、c的粗细、材料均相同、长度不同，因此选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的长度有关；（4）由图可知，导线b、d的长度、材料均相同、粗细不同，因此选用导线b、d分别接入电路中，是为了探究电阻大小跟导体的横截面积有关；（5）影响导体电阻大小因素除了导体的材料、长度、横截面积外，还可能跟温度有关．22.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．23.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．24.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.1、天下兴亡，匹夫有责。
九年级物理全一册第十六章《电压 电阻》综合测试卷-人教版(含答案)

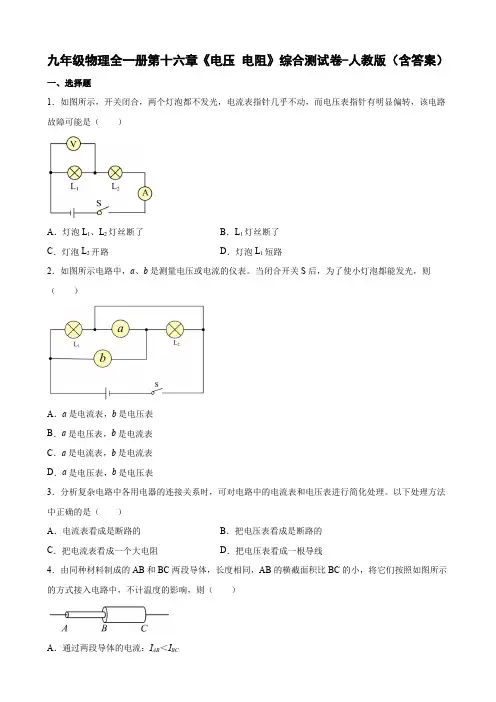

九年级物理全一册第十六章《电压电阻》综合测试卷-人教版（含答案）一、选择题1．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A．灯泡L1、L2灯丝断了B．L1灯丝断了C．灯泡L2开路D．灯泡L1短路2．如图所示电路中，a、b是测量电压或电流的仪表。
当闭合开关S后，为了使小灯泡都能发光，则（）A．a是电流表，b是电压表B．a是电压表，b是电流表C．a是电流表，b是电流表D．a是电压表，b是电压表3．分析复杂电路中各用电器的连接关系时，可对电路中的电流表和电压表进行简化处理。
以下处理方法中正确的是（）A．电流表看成是断路的B．把电压表看成是断路的C．把电流表看成一个大电阻D．把电压表看成一根导线4．由同种材料制成的AB和BC两段导体，长度相同，AB的横截面积比BC的小，将它们按照如图所示的方式接入电路中，不计温度的影响，则（）A．通过两段导体的电流：I AB＜I BCB．两段导体的电阻值：R AB=R BCC．两段导体的电阻值：R AB＜R BCD．通过两段导体的电流：I AB=I BC5．在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V6．收音机上用来调节音量的是一种电位器，如图甲所示，图乙为其内部结构示意图。
使用时逆时针转动旋钮（滑片），可以使电路中电流变大，声音变大。
关于电位器接线柱的连接，下列说法正确的是（）A．接线柱A、B接入电路B．接线柱A、C接入电路C．接线柱C、B接入电路D．只需接线柱A接入电路7．物理学中，电阻的国际制单位是用下列哪位科学家的名字命名的（）A．安培B．欧姆C．瓦特D．焦耳8．如图所示的电路中，电源电压6V不变。
闭合开关，小灯泡不亮。
若电路故障只是灯丝断了，则两电表的情况为（）A．电流表示数为零，电压表示数为6VB．电流表示数超过所选量程，电压表示数为零C．电流表示数为零，电压表示数超过所选量程D．电流表示数超过所选量程，电压表示数为6V9．在番茄上相隔一定距离分别插入铜片和锌片，制成番茄电池将铜片、锌片与电压表相连，电压表有偏转（如图所示）。
九年级物理全一册第十六章《电压电阻》测试卷-人教版(含答案)
九年级物理全一册第十六章《电压电阻》测试卷-人教版（含答案）一．选择题1．如图所示，电源电压为6V，闭合开关，电压表示数为3.8V，则（）A．L1两端电压为2.2VB．电源与L1两端电压之和为3.8V C．电压表测L1两端电压D．L2两端电压为2.2V2．图示电路中，将开关S闭合时，电压表V1和V2的示数分别为6V和4V，则此时灯L2两端的电压为（）A．2V B．4V C．6V D．10V3．如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）A．L2两端的电压为1.5V B．L1两端的电压为3VC．通过L1与L2的电流之比为1：2D．当S断开后，电压表示数为4.5V4．下列几种估值中符合实际情况的是（）A．一节新干电池电压2V B．对人体的安全电压为36VC．家用电冰箱正常工作时电流约1A D．普通教室一盏日光灯正常工作电流是2A5．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向右移动时，灯泡变亮，则下列接法符合要求的是（）A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接A6．忽略温度对导体电阻的影响，关于金属导体的电阻，下列说法正确的是（）A．加在导体两端电压越大，导体的电阻越大B．通过导体的电流越小，导体的电阻越小C．两根相同的铜导线并联使用，可以使导线电阻变大D．一段金属导体对折后长度变短、横截面积变大，所以电阻变小7．下列关于教室中的一些估测数据最接近实际的是（）A．打印机正常工作时的电压约为36V B．实验用的小灯泡正常发光时的电阻约为10ΩC．台式电脑的正常工作电流约为5A D．LED灯正常工作电流约为1A8．人们的生活离不开电。
为了安全用电，我们应对生活中的一些“电”常识有所了解。
下列有关常见电压值的表述中错误的是（）A．一节新干电池的电压是1.5V B．我国家庭电路的电压是220VC．手机锂电池的电压约是3.6V D．对人体安全的电压是不低于36V9．下列关于说法正确的是（）A．电路中有电压一定有电流B．电路中有持续电流，两端不一定有电压C．电压是电路中形成电流的原因D．导体容易导电，是因为导体内有大量的电子10．如图，当开关S闭合后，下列说法正确的是（）A．灯泡L与电阻R串联B．电压表测量电阻R两端电压C．电流表测量电阻R和灯泡L的电流之和D．通过灯泡L和电阻R的电流一定不相等11．如图甲所示，当电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示，则电阻R1和R2两端的电压分别为（）A．0.9V，4.5V B．3.6V，0.9V C．4.5V，0.9V D．0.9V，3.6V12．图甲为某可调亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。
2020—2021学年人教版九年级物理第十六章《电压电阻》单元测试卷
第十六章《电压电阻》单元测试卷一、单选题(共15小题)1.关于导体的电阻，下列说法中正确的是（）A．通过导体的电流是0A时，电阻为0ΩB．导体电阻与它两端的电压成正比，与通过它的电流成反比C．粗细相同的导线，长的导线电阻较大D．同种材料制成的长短一样的两条导线，细的电阻较大2.关于电阻，下列说法中正确的是（）A．绝缘体不容易导电，是因为它们没有电阻B．导体和绝缘体的电阻大小只跟材料有关C．将一根铜导线均匀拉长后，其电阻变大D．铜导线的电阻一定比铝导线的电阻小3.如图所示电路中，当开关S闭合时，电压表测的是谁的电压（）A． L1B． L2C． L1L2总电压D．电源和L14.如图所示，当开关闭合后，电压表测量灯泡L1两端电压的电路图是（）A．B．C．D．5.如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的（）A．电流B．电压C．电阻D．电能6.一只电压表有0～3V和0～15V两个量程，小明在某次实验中使用的是0～3V量程，但他错从0～15V量程的刻度盘上读出电压值为6.5V，则实际测得的电压值应是（）A． 6.5VB． 2.5VC． 1.3VD． l.5V7.电阻是导体对电流的阻碍作用，所以（）A．有电流通过导体就有电阻，没有电流通过导体就没有电阻B．通过导体的电流逐渐增大，则导体的电阻也逐渐增大C．导体的电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的D．导体的电阻只与导体的长度和横截面积有关8.如图所示电路，a、b、c中各有一个是电流表、电压表和灯泡，小灯泡正常发光，下列判断正确的是（）A． a一定是电压表B． b可能是电流表C． c一定是灯泡D． a可能是电流表9.图中要用电压表测量灯L两端的电压，正确的接法是（）A．B．C．D．10.如图所示为滑动变阻器的四种接线方法．当滑片P向左移动时，电路中的电阻变大的接法是（）A．B．C．D．11.下列有关电阻的说法正确的是（）A．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关12.下面有关导体电阻的说法中正确的是（）A．导体没有电阻，绝缘体有电阻B．铜的电阻比铁的电阻小C．粗细、长短都相同的铜丝和铁丝比较，铁丝的电阻较大D．要改变导体的电阻，可以改变通过的电流13.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理．下列处理方法中正确的是（）A．把电流表看成是断路的B．把电流表看成是一个大电阻C．把电压表看成是断路的D．把电压表看成是一根导线14.在如图所示的电路中，用滑动变阻器控制灯的亮度，若要求滑片P向左端滑动时灯逐渐变亮，则下列连接正确的是（）A．M接C，N接DB．M接A，N接BC．M接C，N接BD．M接A，N接D15.如图所示的各电路图中，电流表和电压表的使用均正确的是（）A．B．C．D．二、填空题(共3小题)16.如图所示，当开关S闭合后，要使电阻R1、R2并联，甲表是______ 、乙表是______ ．（选填“电流表”或“电压表”）17.电压表的表盘及指针如图所示，若接“0～3V”量程，电压表的读数为______ V；若接“0～15V”量程，表盘上每一小格代表 ______ V．18.小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙，则L1两端的电压为 ______ V，电源电压为 ______ V．三、实验题(共3小题)19.下面是某实验小组在探究导体电阻大小与哪些因素有关的实验中所用导体的相关物理量的记录：（1）要探究导体电阻大小与导体材料是否有关，应选用 ______ 和 ______ 两根导体．（2）要探究导体电阻大小与导体横截面积是否有关，应选用 ______ 和 ______ 两根导体．（3）选用导体AD，可探究导体电阻大小与______ 是否有关；影响导体电阻的因素较多，因此本实验要采用的探究方法是 ______ ．20.在“探究串联电路电压特点”的实验中：（1）请在图2虚线框中画出与图1对应的电路图，并在电路图中标上L l、L2；（2）连接电路时，开关必须处于 ______ 状态；（3）实验中用2节干电池串联作为电源，某次测量时，电压表的示数如图3所示，则此时灯L1两端的电压为 ______ ；（4）某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是 ______ ．21.小青和小华用如图所示的器材探究串联电路的电压关系，用三节干电池串联作电源，两只小灯泡的规格不同．（1）小青用电压表测L1两端的电压时，直接选用0~3V的量程，小华说这样不行，规范的操作方法应该是先选用 ______ ，如果示数小于3V，再改用0~V的量程测量．（2）他们在测量L2两端的电压时，两灯突然熄灭，电压表示数为0，小刚用电压表测L1两端的电压，示数为电源电压，由此判断L1处的故障是 ______ （选填“短路”或“断路”）．（3）L2是短路还是正常，小华用小灯炮与L1并联，如果L2发光，则L2正常；若L2不发光，则L2______ （选填“短路”或“断路”）．（4）他们排除故障后继续实验，得出了下表所示的一组数据，为了得出串联电路电压关系的普遍规律，他们还应 ______ ．四、计算题(共3小题)22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？23.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？24.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．答案解析1.【答案】D【解析】A、导体的电阻是导体本身的一种性质，导体一定，则电阻一定，其大小与导体中是否有电流通过无关．故A错误．B、导体的电阻可以通过导体两端的电压和导体中的电流来求解，但其大小是由导体的材料、长度、横截面积决定的，与电压和电流大小无关．故B错误．C、导体的材料没有告诉，所以，长导线的电阻不一定比短导线的电阻大．若是同种材料粗细相同的导线，则长的电阻一定大，故C错误．D、根据电阻的决定因素可知，导体的电阻与横截面积成反比，所以在材料长度相同的情况下，细的电阻较大．故D正确．2.【答案】C【解析】A、绝缘体不容易导电，是因为它们的电阻很大，故A错误；B、决定导体电阻大小的因素有长度、材料和横截面积，故B错误；C、因为材料不变时，横截面积越小、长度越长的电阻越大，故C正确；D、因为电阻的大小除了与材料有关外，还和长度及横截面积有关，故D错误．3.【答案】B【解析】从电路图中可以看出，当S闭合，电压表并联在L2两端，因此电压表测量L2两端的电压．4.【答案】B【解析】由电压表的使用方法可知：电压表测量L1两端电压，因此电压表必须并联在L1的两端．结合电路图可做出判断．A、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意；B、电压表并联在灯L1两端，测量的是灯L1的电压，符合题意；C、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意；D、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意．5.【答案】B【解析】据图可知，此时的电表是电压表，即是用来测量某电路两端电压的仪表，应该并联在电路中，故B正确使用6.【答案】C【解析】从0～l5V量程的刻度盘上读出电压值为6.5V，指针位置相同时，0～l5V量程的读数是=1.3V．0～3V量程读数的5倍，所以使用0～3V档量程时，读数为6.5V57.【答案】C【解析】导体的电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的，电阻与材料、长度、横截面积有关．8.【答案】D【解析】由图可知，a、c串联在一起，不可能有电压表，因此一定是电流表和灯泡，且二者都有可能． b不能是电流表，否则，电源短路，则b一定是电压表．综上所述，只有D说法正确．9.【答案】B【解析】连接电压表时，电流都要从正接线柱入，负接线柱出；电压表与被测用电器并联．A、电压表正负接线柱接反，故A错误；B、电压表与灯L并联，且正负接线柱连接正确，故B正确；C、电压表与灯L串联了，故C错误；D、电压表与灯L串联，且正负接线柱接反了，故D错误．10.【答案】D【解析】要使P向左移动时，电路中的电阻变大，即接入电路的下面的电阻丝的长度变长．A、接线柱C、D接入电路，滑动变阻器接入电路的阻值为零，移动滑片，不能改变滑动变阻器接入电路的阻值．故A不符合题意．B、接线柱A、D接入电路，当滑片P向左移动时，接入电路的电阻丝AP的长度变短，所以电路中的电阻变小．故B不符合题意．C、接线柱A、B接入电路，整个电阻丝全部接入电路，无论滑片P如何移动，滑动变阻器接入电路的电阻值都为滑动变阻器的最大阻值，不发生变化．故C不符合题意．D、接线柱B、D接入电路，当滑片P向左移动时，接入电路的电阻丝PB的长度变长，所以电路中的电阻变大．故D符合题意．11.【答案】D【解析】（1）电阻是表示导体对电流阻碍作用大小的物理量，电阻越大，则导电能力越弱，故A 错误；（2）导体的阻值是导体本身所具有的性质，电阻由导体材料、长度、横截面积决定，与通过它的电流、它两端的电压无关；故D选项正确，BC选项错误．12.【答案】C【解析】电阻为导体一种属性，其大小取决于导线长度、粗细及导体的材料，与是否有电流无关．A、导体和绝缘体的区别在于电阻的大小，绝缘体是指电阻无穷大的物体，故A错误；B、要比较电阻的大小，需要比较导线长度、粗细及导体的材料，故B错误；C、粗细相同，长度相同的铜丝的电阻要比铁丝小，故C正确；D、导体的电阻与通过导体的电流无关，故改变电流无法改变导体的电阻，故D错误.13.【答案】C【解析】电流表内阻很小，电阻和导线差不多；电压表内阻很大，如果和灯串联，则会造成电流过小，灯不发光，相当于断路．故A、B、D不正确，C正确．14.【答案】C【解析】要求滑片P向左端滑动时灯泡逐渐变亮，即滑动变阻器接入电路中阻值逐渐变小，滑动变阻器的四个接线柱中，上端A、B两个接线柱可以任意选择一个，当把底部C接线柱接入电路时，CP段接入电路，滑片P向左滑动时CP段电阻丝的长度变小，电阻减小，电路中电流增大，灯泡变亮.所以，可以分别把AC或BC接线柱，分别与MN连接即可.15.【答案】D【解析】A、电流表并联在电源两端，会烧坏电流表．此选项错误；B、电压表与灯泡串联，无法测量灯泡两端电压．此选项错误；C、电流没有从电流表的“+”接线柱流入，从“-”接线柱流出．此选项错误；D、电表连接方法及电流方向正确．此选项正确．16.【答案】电压表；电流表．【解析】要使电阻R1、R2并联，由图可知电流必须从开关S流入R1、R2，不能从电表甲流过，所以电表甲应是电压表；如果电表乙是电压表，则电阻R2无法形成回路，所以电表乙是电流表，与R2串联．17.【答案】2.6；0.5．【解析】（1）接“0～3V”量程，将1V分为10个小格，则对应的分度值为0.1V，此时表盘指针对应示数为2.6V；（2）若接“0～15V”量程，将5V分为10个小格，则对应的分度值为0.5V．18.【答案】9.2；11.5【解析】从图中可以看出V1测电源电压，V2测L2两端电压，而两表指针一样，说明V1选的是0～15V量程，分度值为0.5V，示数为11.5V；V2的是0～3V量程，分度值为0.1V，示数为2.3V．又因为串联电路两端电压等于各部分电压之和，所以灯L1两端电压为11.5V-2.3V=9.2V．19.【答案】（1）A；B；（2）A；C；（3）长度；控制变量法．【解析】影响电阻大小的因素是：材料、长度、横截面积、温度．（1）要探究导体电阻大小与材料是否有关，应控制长度和横截面积相同，材料不同．故选AB．（2）要探究导体电阻大小与导体横截面积是否有关，应控制材料和长度相同，横截面积不同，故应选用AC；（3）如表中导体AD材料、横截面积相同，长度不同，所以选用导体AD，可探究导体电阻大小与长度是否有关；影响导体电阻大小的因素较多，因此本实验要采用的探究方法是控制变量法．20.【答案】（1）（2）断开；（3）2.6V；（4）电压表正负接线柱接反．【解析】（1）从电源正极开始依次经过开关、L2、L1回到电源负极，电压表并联在灯泡L1两端，电路图如下：（2）在连接电路时，开关必须断开；（3）由实物图可知，电压表选择的是0～3V量程，对应的分度值是0.1V，指针指在2V后面第6个小格上，读数为2V+0.1V×6=2.6V；（4）如图，如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“-”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的．21.【答案】（1）0～15V；（2）断路；（3）短路；（4）换用不同规格的灯泡或加滑动变阻器，多次测量．【解析】（1）电流表和电压表在使用时，如不能估计测量值的大小，应采用试触法选择合适量程，即先选用0～15V的量程试测，如果示数小于3V，再改用0～3V量程测量．（2）在测量L2两端电压时，两灯突然熄灭，电压表示数变为0，用电压表检测L1两端电压，电压表示数为电源电压，出现此故障的原因可能是：灯泡L1断路；（3）要判断L2是短路还是正常，小华用小灯炮与L1并联，如果L2发光，则L2正常；若L2不发光，则L2短路．（4）测出一组实验数据后，为了得出普遍规律，应换用不同规格的器材（灯泡、电源）或加滑动变阻器，多次测量．22.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．23.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．24.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.。
2020-2021学年第一学期人教版九年级物理全一册第十六章电压电阻单元训练(含答案)
九年级物理第十六章电压电阻单元训练一、选择题1．为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是（）A．将导线拉长后使用B．将导线对折后使用C．给导线加热D．改变导线中的电流2、下列用电器中，不需要变阻器的是（）A．调温电熨斗B．电视机或收音机C．无级调光书写台D．普通家用的白炽电灯3.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是一个大电阻B．把电压表看成是一根导线C．把电流表看成是断开的D．把电压表看成是断开的4.如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法中正确的是（）A. AB段电阻大，电流与CD段相等B. CD段电阻大，电流与AB段相等C. AB段电阻大，电流小D. CD段电阻大，电流大5、关于导体的电阻说法错误的是（）A.两根长短、粗细都相同的铜导线和铝导线，铜导线的电阻小。
B.长短相同的铜导线，粗的导线比细的导线电阻小。
C.粗细相同的铝导线，长的导线比短的导线电阻大。
D.用铝导线换下输电线路中的铜导线，保持电阻值不变，铝导线的横截面积应和原来铜导线的横截面积一样。
6.白炽灯丝断了，再搭接上接入原电路中，则（）A.电灯会变亮，因为电阻减小而电流增大B.电灯会变亮，因为电阻增大而热量增多C.电灯会变暗，因为电阻增大而电流减小D.电灯亮度不变，因为电源电压不变7.如图所示,在“探究串联电路的电压规律”实验时,闭合开关,用电压表分别测出AB、BC、AC两端的电压分别为U AB=1.5V,U BC=1.5V,U AC=3V,在表格中记录数据后,接着的实验步骤是（）A.整理器材,结束实验B.分析数据,得出结论C.换用不同规格的小灯泡,再测出几组电压值D.换用电压表的另一量程,再测出一组电压值8、如图所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是（）A．灯L1处短路B．灯L2处短路C．灯L1处断路D．灯L2处断路9.在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变暗,则下列接法正确的是（）A.M接C,N接BB.M接A,N接BC.M接C,N接DD.M接A,N接D10．如图所示，几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管。
人教版2020-2021学年九年级物理全册第十六章 电压 电阻单元检测卷(含答案)
人教版九年级（全一册）物理第第十六章电压电阻单元测试[测试范围：第十六章时间：90分钟分值：100分]一、填空题(共20分，每空1分)1．教室里的日光灯正常工作时的电压是________；我们平常说的绝缘体，其电阻一般在1 MΩ以上，1 MΩ＝________Ω。
2．有些物质如硅、锗等，其导电性能介于导体和绝缘体之间，称为________。
有些物质在温度很低时，电阻会变成零，这就是________现象。
3．如图所示的电路中，导线a的一端固定连接在铅笔芯上，当闭合开关，导线b的一端在铅笔芯上左右移动时，灯泡亮度会发生变化，这个实验说明铅笔芯是________(选填“导体”或“绝缘体”)，还能说明导体的电阻与________有关。
4．如图所示，两个水果电池组成的“电池组”点亮了发光二极管，发光二极管具有单向导电性，电流只能从正极流入、负极流出，则A、B、C、D四个金属片中相当于电池正极的有________和________。
5．如图所示为滑动变阻器的结构示意图，若把A、C两个接线柱接到电路中，将滑片P向右移动，接入电路的电阻将________(选填“变大”“变小”或“不变”)。
若使滑动变阻器相当于一个定值电阻使用，应接入________两个接线柱。
6．将一根镍铬合金丝均匀拉长后接入电路，其电阻将________；若将这根镍铬合金丝对折后接入电路，其电阻将________。
(均选填“增大”“减小”或“不变”)7．元旦晚会上，同学们在教室里挂起了一种叫“满天星”的节日彩灯，这种彩灯每串由100只相同规格的小灯泡串联，将它们接在220 V的家庭电路中，则每只小灯泡两端的电压为________V，用电流表测得插头处的电流为200 mA，那么通过每只小灯泡的电流是________A。
8．如图所示电路，当开关闭合后，若电阻R1、R2并联且能正常工作，则甲表是________表、乙表是________表。
(均选填“电流”或“电压”)9.如图所示，将包装口香糖的锡箔纸剪成中间较窄的细条，然后将锡箔纸的两端连接电池正、负极，发现锡箔纸中间较窄处很快开始冒烟起火，这是因为锡箔纸将电池短路，导致电流很________(选填“大”或“小”)。
人教版九年级物理全一册《第十六章电压、电阻》章节练习题-附参考答案
人教版九年级物理全一册《第十六章电压、电阻》章节练习题-附参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列几种估测中符合实际情况的是（）A．一节干电池的电压是2VB．对人体安全的电压是220VC．家用空调正常工作时的电流约为5AD．普通教室一盏日光灯的电流约为1A2．如图所示电路中，电源电压为12V，电压表的示数为4.8V，下列说法正确的是（）A．R2两端的电压为4.8V，两个电流表的读数相同B．R2两端的电压为4.8V，A1的读数小于A2的读数C．R2两端的电压为7.2V，两个电流表的读数相同D．R2两端的电压为7.2V，A1的读数大于A2的读数3．下列关于电阻的说法中，正确的是（）A．由不同材料制成的导体，它们的电阻大小一定相同B．由同种材料制成的长度相同的导体，横截面积越大，电阻越大C．变阻器可以改变电路中电阻的大小D．导体两端的电压为零时，它的电阻也为零4．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。
一段时间后，其中一盏灯突然熄灭，电流表、电压表的示数都变为0，产生这一现象的原因可能是（）A ．灯L 2短路B ．电流表断路C ．灯L 1断路D ．灯L 2断路5．普通手机的电池电压最接近（ ）A ．220VB ．110VC ．20VD ．3.7V6．如图所示，电源电压不变，闭合开关S ，将滑动变阻器的滑片P 向右端滑动过程中，电流表A 1、A 2、电压表V 的示数变化情况是（ ）A ．A 1示数变小，A 2示数变小，V 示数不变B ．A 1示数未变，A 2示数变小，V 示数不变C ．A 1示数不变，A 2示数变大，V 示数变小D ．A 1示数变小，A 2示数变大，V 示数变小7．如图所示，材料和长度都相同的两电阻1R 、2R 接入电路中，通过电阻1R 、2R 的电流分别为1I 和2I ，则（ ）A ．12R R >B ．12R R <C ．12I I <D ．12I I >8．物理学中，电阻的国际单位是（ ）A ．安培B ．牛顿C ．欧姆D ．伏特二、填空题9．如图所示的实物电路中，AB部分为金属电阻丝。
九年级物理全册第十六章《电压 电阻》测试卷-人教版(含答案)
九年级物理全册第十六章《电压电阻》测试卷-人教版（含答案）一、选择题：本大题共7小题，每小题3分，共21分。
在每小题给出的四个选项中，只有一项是符合题目要求的。
1．【原创题】下列关于电压和电压表的说法中，不正确的是() A．电压是电路中形成电流的原因B．人体的安全电压不高于36 VC．电压表不可以直接接在电源的两端D．智能手机的电池电压大约为3.7 V2．【2021·汕头金平区模拟】如图所示的电路图，各元件连接正确的是()3．【2021·深圳罗湖区一模】2021春晚舞台设置了154块超高清LED大屏幕分布于观众席后区上方，形似“穹顶”，每块屏幕可以呈现不同画面。
下面说法正确的是()A．LED具有单向导电性，利用它可以判断电源正负极B．每块LED屏幕画面的颜色由红、黄、蓝三种色条合成的C．154块LED屏幕是串联在一起的D．LED发光时，几乎不发热，属于超导体材料4．【2021·佛山禅城区校级月考】如图所示，小明将A、B两种不同的金属片分别插入土豆里，制成土豆电池，闭合开关S，发光二极管发光，电压表有示数。
以下关于电路的理解正确的是()A．若断开开关，A、B两金属片间没有电压B．土豆电池供电时是电能转化为化学能C．发光二极管是由绝缘体材料制成的D．电流从“电池”的A金属片流出经过二极管回到金属片B 5．【2021·天津】如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是()6．如图所示的电路中各元件完好，a、b、c、d、e、f为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数。
则与电压表相连的两个接线柱可能是()A．a和b B．c和d C．a和f D．e和f7．如图所示电路中，开关闭合，电压表V1、V2、V3示数分别为U1、U2、U3，电流表A1、A2示数分别为I1、I2，电路无故障，那么下列关系式正确的是() A．U1＝U2＝U3I1＝I2B．U1＝U2＋U3I1＝I2C．U1＝U2＋U3I1＜I2D．U1＝U2＋U3I1＞I2二、填空题：本大题共7小题，每空1分，共21分。
人教版九年级物理全一册《第十六章电压电阻》单元检测卷(附参考答案)
人教版九年级物理全一册《第十六章电压电阻》单元检测卷(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．有些劣质导线看上去很粗，其实是将导线外面的绝缘塑料做得比较厚，而导线的直径明显比电线规格上标定的直径要小，引起电阻偏大．从影响导体电阻大小的因素来分析，引起这种导线电阻不符合规格的主要原因是A．导线的长度B．导线的横截面积C．导线的材料D．导线的温度2．在用电压表测量电压时, 如果不能估计出被测电压的范围, 应该先用电压表的大量程进行试触.某次实验中, 只知道电压不超过安全电压, 所用电压表如图所示, 关于试触后的操作下列说法中正确的是( )A．如果示数大于15V , 则需调换接线柱重新试触B．如果示数大于15V, 则必须换用另一个量程更大的电压表C．如果示数在3V与15V 之间, 则需调换接线柱重新试触D．如果示数小于3V, 则必须换用另一个量程更小的电压表3．有甲、乙、丙三根用同种材料制成的导线，已知甲和乙粗细相同，但甲比乙长；乙和丙的长度相同，但乙比丙细。
忽略温度的影响下列三根导线中电阻最小的是（）A．甲B．乙C．丙D．无法判断4．在如图所示的电路中，电源电压为6V且保持不变，闭合开关S后，灯泡L1、L2都发光，电压表示数为3.5V，则（）①灯泡L1两端电压为2.5V①灯泡L2两端电压为2.5V①灯泡L1两端电压为3.5V①灯泡L2两端电压为3.5VA．只有①①正确B．只有①①正确C．只有①①正确D．只有①①正确5．如图所示，将两个滑动变阻器串联起来，若将a、b两接线柱接入电路后，要使这两个滑动变阻器总电阻最大，则滑动片P1、P2所处的位置是（）A．P1移向左端，P2移向左端B．P1移向右端，P2移向右端C．P1移向左端，P2移向右端D．P1移向右端，P2移向左端6．如图所示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小．用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数．若故障只有一处，原因可能是A．R1断路B．R1短路C．R2断路D．导线ac断路7．一只电压表有3V和15V两个量程，实验中用的是3V的量程，而读数时，却按0～15V的量程来读数，读出的示数为6.5V，则实验中测得的实际电压为A．6.5V B．1.3V C．2.5V D．1.5V8．如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表的示数为8V。
2020-2021学年九年级物理人教版第十六章《电压 电阻》章末测试(有答案)
第十六章《电压电阻》章末测试一、选择题(每小题5分,共45分)1、下列关于电压的叙述正确的是 ()A. 电压是形成电流的原因B. 电路中只要有电压就一定有电流C. 对人体的安全电压是36 VD. 无论在任何情况下,一节干电池的电压都是1.5 V2、下列数据符合实际的是 ()A. 我国家庭电路的电压为220 VB. 一节干电池的电压是2 VC. 对人体的安全电压大于36 VD. 家用空调正常工作时的电流约为50 A3、为了研究电阻与材料的关系,采用了如图16-5-1所示的电路,其中AB是锰铜合金线,CD是镍铬合金线,它们应该 ()A. 长度相同、横截面积不同B. 长度相同、横截面积相同C. 长度不同、横截面积相同D. 横截面积不同、长度不同4、如图所示,在电路中,若甲、乙两处分别装入电表,当开关闭合后,两灯均能正常发光,则下列判断正确的是 ()A. 甲、乙都是电流表B. 甲、乙都是电压表C. 甲是电压表,乙是电流表D. 甲是电流表,乙是电压表5、某实验小组探究“影响导体电阻大小的因素”的实验,将a、b、c、d四段导体分别接入电路,经过测量得到如表所示数据,分析得出影响导体电阻大小因素的结论不正确的是 ()A. 对比1、2,得出导体的电阻与材料有关B. 对比2、3,得出导体的电阻与横截面积有关C. 对比3、4,得出导体的电阻与长度有关D. 对比1、4,得出导体的电阻与长度、横截面积、材料都有关6、如图所示的电路中,当开关S1、S2闭合时,电压表示数为6 V;当开关S2闭合,S1断开时,电压表示数为4 V,则此时灯L1和L2两端的电压分别为()A. 6 V 4 VB. 2 V 4 VC. 6 V 2 VD. 4 V 2 V7、图所示的四个实验中,能模拟滑动变阻器原理的是 ()A BC D8、如图电路中,电源电压不变,当开关S断开时,V1的示数为6 V,V2的示数为8 V;当开关S闭合时,V1的示数为12 V,V2的示数为4 V。
人教版九年级物理第十六章《电压 电阻》测试卷(含答案)
人教版九年级物理第十六章《电压电阻》测试卷（含答案）一、单选题（本大题共12小题）1．如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（）A．电源没电B．开关断路C．灯泡断路D．灯泡短路2．小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是（）A．书房插座B．台灯插头C．台灯灯座D．台灯开关3．利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb=12cL=12dL，横截面积关系为Sa=Sb=Sc=12dS，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。
将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（）A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系4．如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（）A ．B ．C ．D ．5．小明做实验时记录2V 和0.2A ，但填写表格时不知是测哪个元件的数据，由于器材收拾完了，即时记起并画出实验接线草图，如图，电压表和电流表还不能确定，用M 、N 表示。
则下列判断正确的是（ ）A ．M 表是电压表，2V 是电源电压B ．N 表是电压表，2V 是L 1两端电压C ．N 表是电流表，流过L 2电流0.2AD ．M 表是电流表，流过L 2电流0.2A6．小黄为养鸡场设计报警电路，养鸡场的前、后门分别装有开关1S 、2S ，动物闯入时开关会自动闭合。
要求：只要动物闯入任意一个门，电铃都能响起报警。
下列电路图符合设计要求的是（ ）A ．B ．C ．D ． 7．某同学在实验中连接了如图所示的电路，闭合开关S ，发现灯L 不亮。
