滚筒式微滤机设备使用说明书
云南微型过滤机操作方法
云南微型过滤机操作方法
云南微型过滤机是一种用于过滤水质的设备，下面是其操作方法：
1. 准备工作：将过滤机放置在平坦、稳定的台面上，并将其与水源连接好（通常是通过水龙头连接）。
2. 打开水源：打开水源的开关，使水流进入过滤机。
3. 调整过滤模式：根据需要，可以调整过滤机的工作模式。
一般来说，过滤机会有不同的过滤层，可以根据不同的污染物选择不同的过滤模式。
4. 打开过滤机：通常过滤机会有一个开关，打开它即可开始过滤水质。
5. 等待过滤完成：等待过滤机完成过滤工作，过滤时间的长短会根据水质情况和过滤机的性能而有所不同。
6. 关闭过滤机：等待过滤完成后，关闭过滤机的开关。
7. 关闭水源：关闭水源的开关，停止水流。
8. 清洁过滤机：根据需要，定期清洁过滤机的滤芯或其他部分，以确保过滤效果和设备寿命。
以上是云南微型过滤机的基本操作方法，具体操作细节可能会因不同品牌和型号的过滤机而有所不同，建议在使用前阅读使用说明书，并按照说明书上的操作步骤进行操作。

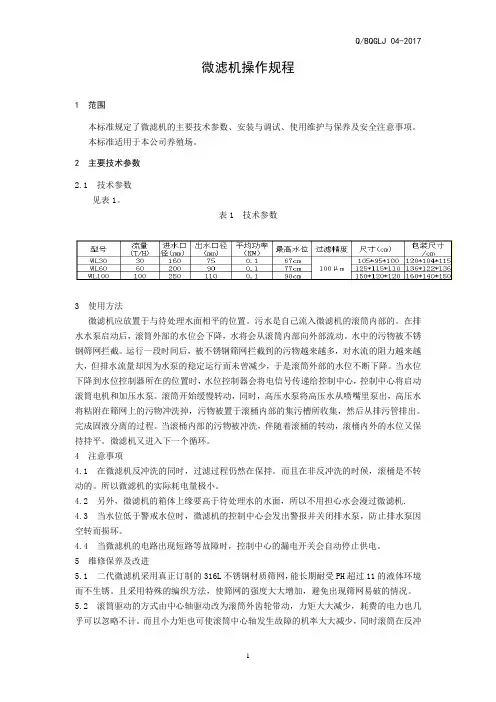

微滤机操作规程
微滤机操作规程1范围本标准规定了微滤机的主要技术参数、安装与调试、使用维护与保养及安全注意事项。
本标准适用于本公司养殖场。
2主要技术参数2.1技术参数见表1。
表1技术参数3使用方法微滤机应放置于与待处理水面相平的位置。
污水是自己流入微滤机的滚筒内部的。
在排水水泵启动后，滚筒外部的水位会下降，水将会从滚筒内部向外部流动。
水中的污物被不锈钢筛网拦截。
运行一段时间后，被不锈钢筛网拦截到的污物越来越多，对水流的阻力越来越大，但排水流量却因为水泵的稳定运行而未曾减少，于是滚筒外部的水位不断下降。
当水位下降到水位控制器所在的位置时，水位控制器会将电信号传递给控制中心，控制中心将启动滚筒电机和加压水泵。
滚筒开始缓慢转动，同时，高压水泵将高压水从喷嘴里泵出，高压水将粘附在筛网上的污物冲洗掉，污物被置于滚桶内部的集污槽所收集，然后从排污管排出。
完成固液分离的过程。
当滚桶内部的污物被冲洗，伴随着滚桶的转动，滚桶内外的水位又保持持平。
微滤机又进入下一个循环。
4注意事项4.1在微滤机反冲洗的同时，过滤过程仍然在保持。
而且在非反冲洗的时候，滚桶是不转动的。
所以微滤机的实际耗电量极小。
4.2另外，微滤机的箱体上缘要高于待处理水的水面，所以不用担心水会漫过微滤机.4.3当水位低于警戒水位时，微滤机的控制中心会发出警报并关闭排水泵，防止排水泵因空转而损坏。
4.4当微滤机的电路出现短路等故障时，控制中心的漏电开关会自动停止供电。
5维修保养及改进5.1二代微滤机采用真正订制的316L不锈钢材质筛网，能长期耐受PH超过11的液体环境而不生锈。
且采用特殊的编织方法，使筛网的强度大大增加，避免出现筛网易破的情况。
5.2滚筒驱动的方式由中心轴驱动改为滚筒外齿轮带动，力矩大大减少，耗费的电力也几乎可以忽略不计。
而且小力矩也可使滚筒中心轴发生故障的机率大大减少，同时滚筒在反冲洗时转动更慢，筛网被冲洗得更干净。
5.3滚筒及筛网均采用十分方便的可拆卸设计。
微滤机操作规程
微滤机操作规程1 范围本标准规定了微滤机的主要技术参数、安装与调试、使用维护与保养及安全注意事项。
本标准适用于本公司养殖场。
2 主要技术参数2.1 技术参数见表1。
表1 技术参数3 使用方法微滤机应放置于与待处理水面相平的位置。
污水是自己流入微滤机的滚筒内部的。
在排水水泵启动后，滚筒外部的水位会下降，水将会从滚筒内部向外部流动。
水中的污物被不锈钢筛网拦截。
运行一段时间后，被不锈钢筛网拦截到的污物越来越多，对水流的阻力越来越大，但排水流量却因为水泵的稳定运行而未曾减少，于是滚筒外部的水位不断下降。
当水位下降到水位控制器所在的位置时，水位控制器会将电信号传递给控制中心，控制中心将启动滚筒电机和加压水泵。
滚筒开始缓慢转动，同时，高压水泵将高压水从喷嘴里泵出，高压水将粘附在筛网上的污物冲洗掉，污物被置于滚桶内部的集污槽所收集，然后从排污管排出。
完成固液分离的过程。
当滚桶内部的污物被冲洗，伴随着滚桶的转动，滚桶内外的水位又保持持平。
微滤机又进入下一个循环。
4 注意事项4.1 在微滤机反冲洗的同时，过滤过程仍然在保持。
而且在非反冲洗的时候，滚桶是不转动的。
所以微滤机的实际耗电量极小。
4.2 另外，微滤机的箱体上缘要高于待处理水的水面，所以不用担心水会漫过微滤机. 4.3 当水位低于警戒水位时，微滤机的控制中心会发出警报并关闭排水泵，防止排水泵因空转而损坏。
4.4 当微滤机的电路出现短路等故障时，控制中心的漏电开关会自动停止供电。
5 维修保养及改进5.1 二代微滤机采用真正订制的316L不锈钢材质筛网，能长期耐受PH超过11的液体环境而不生锈。
且采用特殊的编织方法，使筛网的强度大大增加，避免出现筛网易破的情况。
5.2 滚筒驱动的方式由中心轴驱动改为滚筒外齿轮带动，力矩大大减少，耗费的电力也几乎可以忽略不计。
而且小力矩也可使滚筒中心轴发生故障的机率大大减少，同时滚筒在反冲洗时转动更慢，筛网被冲洗得更干净。
5.3 滚筒及筛网均采用十分方便的可拆卸设计。
MWC系列涡轮式过滤器说明书
B. If the concentration of oil or impurity is too high, the automatic drainer may be failure, it is recommended to install manual drainer.
Cyclone dryer system
22 kW Compressor
Particle Water Oil
1~3μm 1~3μm 1~3μm
1. Cyclone dryer 2. Regulator
Particle Water Oil
0.3μm 0.3μm 0.3μm
1. Cyclone dryer 2. Regulator 3. Mist separator
MWC series
FILTER FOR TURBINE TYPE
Features
● Water removal rate remove as much as 99.99% of the water. ● Cost space saving save 80% cost. ● No power supply since no electricity is used, no wiring work is
1 MPa
940 NL/min
4,000 NL/min
Bracket
1.6 kg
4.3 kg
Order example
微滤机说明书
SLFC系列微滤机使用说明书中国司山东广泛SLFC系列微滤机适合于各种工业废水的固液分离，可以去除水中直径0.25mm以上的细小颗粒。
适合于造纸、制革、屠宰、酿酒、印染、纺织、化工等污水处理的预处理，尤其适用于造纸白水的处理，达到封闭循环重复使用。
三、主要技术参数废水浓度越高，网目越高，SS、COD去除率越高。
四、主要结构及设备固可靠、无堵塞，耐腐蚀、清洗容易。
（2）设备特点：1、结构简单，运行平稳，维修方便，寿命长。
2、过滤能力大，效率高，废水微小悬浮物回收率大于80%。
3、占地小，费用低，低速运转，自动保护，安装方便。
4、全自动连续工作，不需专人看管，滤出物质浓度最高可达12%以上。
5、可代替机械格栅等粗过滤设备使用。
五、工作原理（112??310毫米。
（2）安装过程说明1、基础经生养期后进行安装，基础面及螺栓孔要冲洗干净，地脚螺栓用汽油擦洗干净，螺纹部分涂油，并将螺栓穿入设备的螺栓孔内。
?2、将设备吊装在基础上，进行第一次灌浆。
???3、在第一次灌浆凝固后进行机器校正。
用精度为0.05毫米/米的框式水平仪，以机架为基础测量设备水平度，允许不大于0.5毫米/米。
七、设备的运转操作（1）试运转?1、检查机体所有坚固螺栓是否旋紧，传动齿轮的啮合是否合适，滚筒托轮有????22-4（21?23??????????????????十、附图。

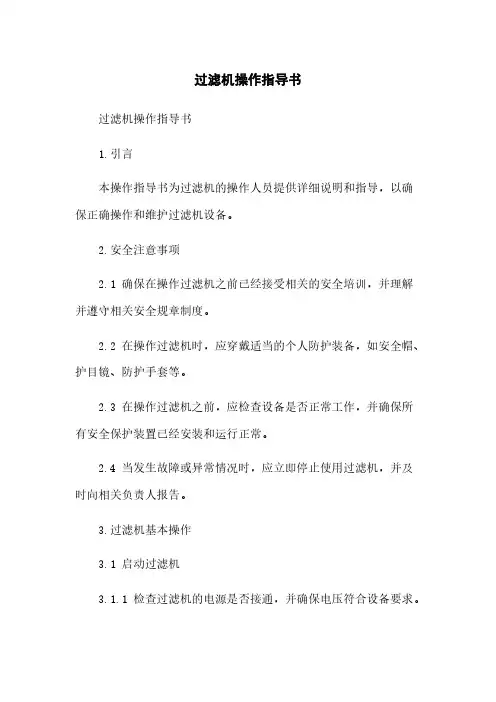

过滤机操作指导书
过滤机操作指导书过滤机操作指导书1.引言本操作指导书为过滤机的操作人员提供详细说明和指导，以确保正确操作和维护过滤机设备。
2.安全注意事项2.1 确保在操作过滤机之前已经接受相关的安全培训，并理解并遵守相关安全规章制度。
2.2 在操作过滤机时，应穿戴适当的个人防护装备，如安全帽、护目镜、防护手套等。
2.3 在操作过滤机之前，应检查设备是否正常工作，并确保所有安全保护装置已经安装和运行正常。
2.4 当发生故障或异常情况时，应立即停止使用过滤机，并及时向相关负责人报告。
3.过滤机基本操作3.1 启动过滤机3.1.1 检查过滤机的电源是否接通，并确保电压符合设备要求。
3.1.2 打开过滤机控制面板上的电源开关。
3.1.3 按照设备要求设置过滤机的工作模式和参数。
3.1.4 按下启动按钮，观察过滤机是否启动并运行正常。
3.2 运行过滤机3.2.1 检查过滤机的运行状态、过滤效果等指标是否正常。
3.2.2 定期检查过滤机的滤芯或滤网是否需要更换或清洗。
3.2.3 根据过滤机类型和工作情况，定期清理过滤机内部和外部的灰尘和污垢。
3.2.4 当发现过滤机出现异常噪音、振动等情况时，应立即停止使用并进行维修或更换。
4.过滤机维护4.1 定期检查过滤机的滤芯或滤网，并根据需要进行更换或清洗。
4.2 定期清理过滤机的内部和外部，包括滤芯室、排气口等。
4.3 检查过滤机的连接管路和阀门，确保其正常工作。
4.4 定期进行设备性能和安全性能的检测和评估，确保设备处于良好的工作状态。
5.附件本文档涉及的附件包括：- 过滤机使用手册- 过滤机维修记录表- 过滤机安全检查表6.法律名词及注释6.1 设备：指本指导书中所提到的过滤机设备。
6.2 安全培训：指针对设备操作人员进行的关于设备操作安全性的培训。
6.3 安全规章制度：指与设备操作安全有关的相关规章制度和标准。
6.4 个人防护装备：指为保护设备操作人员的人身安全而配备的防护装备。
微滤机安装使用指导书
微滤机安装使用指导书1.主要技术规格1.1型号；Wl920/20001.2规格；筛鼓；Ф920mm，L2000mm，1.3栅间距；1mm1,4处理能力；600m³/h1.5电机减速器SATTTR37T80N42 、应用范围适用于自来水、污水处理、食品、淀粉、造纸化工、制药等行业的固液分离。
3、特点3.1性能可靠，运行平稳，构造坚固，能耗低，便于实现系统控制。
3.2有反冲洗管道系统，该系统由管架和喷嘴组成。
用时可根据需要你确定清洗时间和清洗强度。
3.3在进水管道处设有调节水位的压力控制开关，即静压式液位计，输出信号为4-20mA,筛鼓的装束是由水位信号通过变频器控制电机的转速，实现自动控制的。
3.4控制进水流量以达到需要的值，如果进水流量控制不可能实现或非常困难，则应采用溢流链接管通过调节溢流板的高度，可以控制筛鼓的流量。
3.5电控系统的设计要求；3.5.1电动机转速有变频器控制，变频器有液压式液位计传输的数字信号自动调频。
3.5.2该设备每次停下来，都自动进行反冲洗，时间为3-10分钟内实现可调。
3.5.3应设置紧急停止开关4、配套建议4.1 反冲洗系统配套增压泵及管道一套。
增压泵（或潜水或不潜水都行）将水压增压到8BAR，电机为5.5KW（按四台计），水源用工厂飞出水回用（做一水池用连通管与出水池联通），以免浪费。
4.2根据使用规模选定该设备使用台数，多台设备的栅渣卸料后用一台无轴螺旋输送机串联运送，该机的螺旋直径为Ф190，长度根据使用微滤机的台数及布置决定。
5、安装过程建议5.1将微滤机靠近泵池或其他处理液体发的地方，确信距该设备顶盖500-600上方有足够的空间可以检查和进行其他工作，要用水平仪检查溢流槽，使设备正确就位，如果有必要，可在支架板下加调整垫片后旋紧地脚螺栓。
5.2按照有关标准组装出口和入口法兰与管道系统的链接，还需要检查是否与改设备相匹配，如果认为可能有振动，建议使用膨胀节。
GSM610型微滤机(外进水转鼓式细格栅)使用说明书
GSM610微滤机（外进水转鼓式细格栅）使用说明书***********有限公司2020 年 5 月目录1.前言2.主要结构及工作原理3.主要技术参数4. 设备安装及调试5. 常见工作故障及排除方法6. 操作与保养1.前言1）．简介：GSM型微滤机（外进水转鼓式细格栅）是一种能连续而有效地筛除水中固体悬浮物的设备。
主要应用于污水的预处理或工业过筛工艺中。
在某些污水处理中，经过筛滤的污水可去除30%至60%的有机或无机悬浮固体，大幅度降低后道工序的处理负荷。
2）．优点：1）设备价格低，但能大幅度降低废水系统的处理负荷；2）工作稳定可靠，维修费用少；3）楔形鼓面尤其适合流体通过，不易发生堵塞；4）整机采用优质不锈钢制造，永不腐蚀；5）可用于高温高浓度液体的筛选过滤；6）能够自动连续运转，自动排渣和清洗堵塞污物；7）采用鼓形设计，过滤面积大，因此在相同的处理量时，结构紧凑，占地面积小，耗能少；8）全封闭设计，防止可能的二次污染。
2．主要结构及工作原理：本机由转鼓，驱动机构，清洗系统，卸料机构，密封组件，检查门组件，机架等组成。
工作原理：污水（或其它原水）从转鼓鼓面的前部穿过鼓面流入转鼓，并从下部流出，污水中的悬浮物滞留在转动的鼓面上。
被截留的污物随着鼓面的转动，由进水端送到另一侧的卸料端，并由卸料机构将其铲下。
3. 主要技术参数1).电机功率：0.55KW (380V,50Hz);防护等级:IP55；2).转鼓直径：616mm；3).转鼓长度：610mm；4).鼓面栅隙：1.0mm；5).转鼓转速：17r/min；6).进水管直径DN100, 出水管直径DN150, 且均为松套法兰。
清洗水管直径DN20；7). 清洗水压强：3bar；流量：3.9L/min；8). 处理量: 800m /d (清水的过滤量)；9). 外形尺寸（L×W×H）：1300×1400×1600；10). 安装尺寸：995×806。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滚筒式微滤机设备使用说明书
微滤机应置放于与等待处理河面齐平的部位，废水是自身注入微滤机的滚桶內部的。
在排水管道离心水泵起动后，滚桶外界的水位线会降低，水可能从滚桶內部向外界流动性。
水里的废弃物被不锈钢过滤网阻拦。
运作一段时间后，被不锈钢过滤网阻拦到的废弃物愈来愈多，对流水的摩擦阻力越来越大，但排水管道总流量却由于离心水泵的平稳运作而不曾降低，因此滚桶外界的水位线持续降低。
当水位线降低到液位控制器所属的部位时，液位控制器会将电子信号传送给操纵中心，操纵中心将起动滚筒电机和加压水泵。
滚桶刚开始迟缓旋转，另外，高压泵将髙压水从喷头里泵出，髙压水将黏附在不锈钢筛网上的废弃物清洗掉，废弃物被放置滚桶內部的集污槽所搜集，随后从污水管排出来。
进行固液分离设备的全过程。
当滚桶內部的废弃物被清洗，随着着滚桶的旋转，滚桶內外的水位线又维持差不多，微滤机又进到下一个循环系统。
使用说明书：
1.在微滤机反清洗的另外，过虑全过程依然在维持。
并且在非反清洗的情况下，滚桶不是旋转的，因此微滤机的具体用电量很小。
2.此外，微滤机的壳体内缘要高过等待处理水的河面，因此不必担心水就会落进微滤机。
3.当水位线小于警戒水位时，微滤机的操纵中心会传出报警并关掉污水提升泵，避免污水提升泵因空继而毁坏。
4.当微滤机的电源电路出現短路故障等常见故障时，操纵中心的
漏电保护器会全自动终止供电系统。
