我国天然气地下储气库现状及发展趋势
我国天然气地下储气库现状及发展趋势2华北油田第四采油厂地质研究所，河北省廊坊市，065000【摘要】地下储气库是我国天然气的人工储存空间，对我国天然气供应安全具有重大影响。
目前，我国天然气工业发展很快，但天然气供需存在一定的矛盾，这种矛盾是非常不平衡的。
夏季的低峰值与冬季的峰值之间往往存在较大差异。
为了解决供需矛盾，天然气地下储气库应运而生。
其主要功能是储存收集的天然气，以解决季节性需求造成的不规则供气问题。
天然气储存有多种类型，包括天然气液化储存、地面储气罐储存和地下天然气储存。
本文主要论述了我国地下储气库的现状和发展趋势。
地下储气库是将压缩天然气注入排气罐、地下盐溶液室等储存场所，在天然气使用高峰期进行开采，以满足市场需求的储气厂。
它在削峰等方面的作用不容忽视。
现阶段，我国天然气地下储气库建设仍处于发展初期，调峰能力相对较弱，无法满足快速的调峰增长需求。
我国地下储气库数量相对较少，这对其调峰功能的运行和保护天然气产业的高速可持续发展十分不利。
此外，目前中国页岩气产量的峰值在天然气年消费量中所占比例很小，远低于国外发达国家，也无法达到世界页岩产量的峰值水平。
在这方面，发展仍然相对落后[1]。
关键词：中国天然气地下储气库储气库是指储存天然气的“容器”。
我们通常称之为“天然气地下储存”（UGS）通常指天然气的地下储存。
地下储气设施是一种人工储气库或储气库，旨在将通过长距离管道输送的商业天然气重新注入地下空间。
储气库的运行以年为一个周期。
“冬春季采气、夏秋季注气”是我国储气库的运行过程。
地下储气是利用低盐洞穴压缩储存天然气，并在冬季将其调至使用高峰，以满足冬季天然气需求的一种方法。
因此，调峰过程中的各种操作都是非常关键的。
目前，我国天然气地下储气尚处于开发阶段，调峰能力不足。
当需求快速增长时，随着时间的推移，它无法满足市场需求。
我国地下天然气储罐不多，随着时间的推移，无法在调峰过程中发挥天然气的作用，对天然气行业的可持续发展产生重大影响。

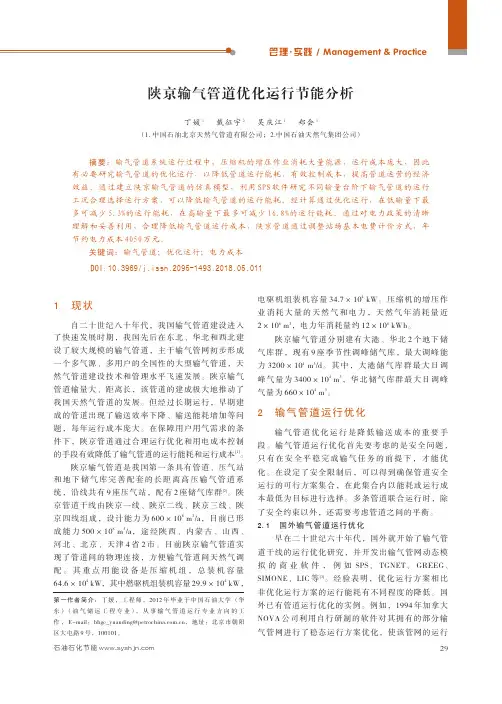

陕京输气管道优化运行节能分析
1现状自二十世纪八十年代，我国输气管道建设进入了快速发展时期，我国先后在东北、华北和西北建设了较大规模的输气管道，主干输气管网初步形成一个多气源、多用户的全国性的大型输气管道，天然气管道建设技术和管理水平飞速发展。
陕京输气管道输量大、距离长，该管道的建成极大地推动了我国天然气管道的发展。
但经过长期运行，早期建成的管道出现了输送效率下降、输送能耗增加等问题，每年运行成本庞大。
在保障用户用气需求的条件下，陕京管道通过合理运行优化和用电成本控制的手段有效降低了输气管道的运行能耗和运行成本[1]。
陕京输气管道是我国第一条具有管道、压气站和地下储气库完善配套的长距离高压输气管道系统，沿线共有9座压气站，配有2座储气库群[2]。
陕京管道干线由陕京一线、陕京二线、陕京三线、陕京四线组成，设计能力为600×108m3/a，目前已形成能力500×108m3/a，途经陕西、内蒙古、山西、河北、北京、天津4省2市。
目前陕京输气管道实现了管道间的物理连接，方便输气管道间天然气调配。
其重点用能设备是压缩机组，总装机容量64.6×104kW，其中燃驱机组装机容量29.9×104kW，电驱机组装机容量34.7×104kW。
压缩机的增压作业消耗大量的天然气和电力，天然气年消耗量近2×108m3，电力年消耗量约12×108kWh。
陕京输气管道分别建有大港、华北2个地下储气库群，现有9座季节性调峰储气库，最大调峰能力3200×104m3/d。
其中，大港储气库群最大日调峰气量为3400×104m3，华北储气库群最大日调峰气量为660×104m3。
2输气管道运行优化输气管道优化运行是降低输送成本的重要手段。
输气管道运行优化首先要考虑的是安全问题，只有在安全平稳完成输气任务的前提下，才能优化。
在设定了安全限制后，可以得到确保管道安全运行的可行方案集合，在此集合内以能耗或运行成本最低为目标进行选择。

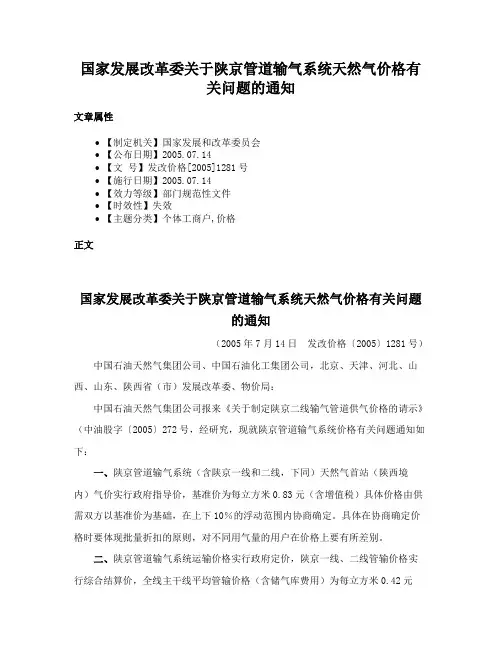

国家发展改革委关于陕京管道输气系统天然气价格有关问题的通知
国家发展改革委关于陕京管道输气系统天然气价格有关问题的通知文章属性•【制定机关】国家发展和改革委员会•【公布日期】2005.07.14•【文号】发改价格[2005]1281号•【施行日期】2005.07.14•【效力等级】部门规范性文件•【时效性】失效•【主题分类】个体工商户,价格正文国家发展改革委关于陕京管道输气系统天然气价格有关问题的通知（2005年7月14日发改价格〔2005〕1281号）中国石油天然气集团公司、中国石油化工集团公司，北京、天津、河北、山西、山东、陕西省（市）发展改革委、物价局：中国石油天然气集团公司报来《关于制定陕京二线输气管道供气价格的请示》（中油股字〔2005〕272号，经研究，现就陕京管道输气系统价格有关问题通知如下：一、陕京管道输气系统（含陕京一线和二线，下同）天然气首站（陕西境内）气价实行政府指导价，基准价为每立方米0.83元（含增值税）具体价格由供需双方以基准价为基础，在上下10％的浮动范围内协商确定。
具体在协商确定价格时要体现批量折扣的原则，对不同用气量的用户在价格上要有所差别。
二、陕京管道输气系统运输价格实行政府定价，陕京一线、二线管输价格实行综合结算价，全线主干线平均管输价格（含储气库费用）为每立方米0.42元（含营业税，下同）其中供陕西（神木县）、山西、山东、河北、北京、天津各省（市）的干线分输站平均价格分别为每立方米0.12元、0.31元、0.40元、0.42元、0.45元和0.48元。
干线分输站以下输配气价格及销售价格由消费地省级物价部门制定。
三、为使用户合理负担成本，鼓励用户均衡用气，提高管道利用效率，对陕京输气管道运价实行“两部制”价格政策，即按容量费和使用费收取费用。
具体容量费率、使用费率及收费公式见附件。
考虑到管道运输价格实行“两部制”价格政策供需双方都需要做好有关准备工作，因此，陕京输气管道运输价格“两部制”价格政策在陕京二线通气后一年开始执行。
管道运输概况
管道运输概况管道运输的定义管道运输（Pipeline transport）是用管道作为运输对象的一种长距离输送液体和蔼体物质的运输方法，是一种专门由临盆地向市场输送石油、煤和化学产品的运输方法，是同一运输网中干线运输的特别构成部分。
有时刻，气动管（pneumatic tube）也可以做到类似工作，以紧缩气体输送固体舱，而内里装着货色。
管道运输石油产品比水运费用高，但仍然比铁路运输便宜。
大年夜部分担道都是被其所有者用来运输自有产品。
就液体与气体而言，凡是在化学上稳定的物质都可以用管道输送。
故此，废水（sewage）、泥浆（slurry）、水、甚至啤酒都可以用管道传送。
别的，管道对于输送石油与天然气十分重要——有关公司多半会按期检查其管道，并用管道检测仪（pipeline inspection gauge）做干净工作。
管道运输的种类管道运输的特点（1）运量大年夜。
一条输油管线可以源源赓续地完成输送义务。
根据其管径的大年夜小不合，其每年的运输量可达数百万吨到几切切吨，甚至跨越亿吨。
（2）占地少。
运输管道平日埋于地下，其占用的地盘很少；运输体系的扶植实践证实，运输管道埋藏于地下的部分占管道总长度的95%以上，因而对于地盘的永远性占用很少，分别仅为公路的3%，铁路的10%阁下，在交通运输筹划体系中，优先推敲管道运输筹划，对于节约地盘资本，意义重大年夜。
（3）管道运输扶植周期短、费用低。
国表里交通运输体系扶植的大年夜量实践证实，管道运输体系的扶植周期与雷同运量的铁路扶植周期比拟，一般来说要短1/3以上。
汗青上，我国扶植大年夜庆至秦皇岛全长1，152公里的输油管道，仅用了23个月的时光，而若要扶植一条同样运输量的铁路，至少须要3年时光，新疆至上海市的全长4，200公里天然气运输管道，预期扶植周期不会跨越2年，然则假如新建同样运量的铁路专线，扶植周期在3年以上，特别是地质地貌前提和蔼候前提相对较差，大年夜范围建筑铁路难度将更大年夜，周期将更长，统计材料注解，管道扶植费用比铁路低60%阁下。
天然气管道施工总结
1、概述1.1工程概况应县一张家天然气输气管道工程，管线起点为西气东输陕京一线应县加压站，途经山西朔州市、大同县、阳原县、宣化县，终点为张家市东山产业集聚区园区内，管道线路全长283km，管径508x7.1（6.4/8.7/10.3），管线材质采用L415螺旋缝双面埋弧焊钢管，输气规模为12亿立方米/年。
工程竣工后，引入天然气张家市将以天然气代替煤炭，改善张家市的能源结构，对加快张家市的清洁工业发展，改善张家市空气环境质量和北京上游的环境质量具有重大的意义，为张家市提升城市形象，提高人民生活质量，促进经济发展和构建和谐社会起到积极的推动作用。
本标段从1#阀室到2#阀室，沿线地貌单元为山前冲洪积平原，地形平坦开阔，局部地段有波状起伏。
管线沿线主要耕地、林地和烟碱地.主要种植玉米、高粱、土豆、西瓜等；林地主要为柏树和杨树，局部经过少量行树；线路所经地区位于山西省朔州市应县、怀仁县及大同市大同县。
位于中纬度偏北地区的大陆内部，大陆性强，是半干旱大陆性季风气候。
主要特征是:低温干燥、冬长夏短、风沙大、降水少而集中、干旱、风灾、冰雹、霜冻、洪涝等灾害性天气时有发生，地貌以冲洪积平原为主，岩土主要为冲洪积粉土及卵砾石。
1.2施工概况工程开工日期为2010年2月28日，竣工日期为2010年11月17日，已完成合同规定的全部内容.本工程施工主要以机械为主,人工为辅，从扫线、布管到管沟开挖、下管、回填全部采用挖掘机作业，配合人工；焊接采用大型移动电站，直管段对全部使用内对器，机械化程度较高。
1.3施工组织及分工和主要实物工程量针对本工程的情况，成立了“应县一张家天然气输气管道工程项目经理部"，全面负责本工程的组织、指挥及协调、管理、监督工作，并选派具有丰富施工经验的管道安装队伍承担此项工程的施工。
建立健全质量保证管理体系、HSE管理体系、工程施工管理体系等管理网络，严格按设计图纸、技术标准和施工验收规范精心组织施工，并在施工全过程中，使用工程项目管理软件进行工程管理，实施关键线路控制，保质、安全、按期的完成施工任务.根据我公司以往管道工程施工经验及本工程管线的现场情况，本工程所经地段，地形较平坦地区，采用沟上组焊流水作业。
中国主要管道分布情况
பைடு நூலகம்
%+( 公里 ! 是我国和亚洲最长 的 煤 气 管
道’ 我 国 目 前 在 建 的 天 然 气 管 道 !主 要 是 全 长 ("" 公 里 的 陕 京 二 线 " 干 线 全 长
-, 华东 & 华中管网 % 以山东临邑为枢
纽 !将 胜 利 油 田 与 华 东 地 区 大 型 炼 厂 相 连 接 的 东 临 线 ’ 山 东 东 营 ( 临 邑 )& 鲁 宁 线 ’ 山东临邑 ( 江苏仪征 )! 其 中 !&’) 年 开 始 建 设 &!&’% 年 建 成 投 产 的 鲁 宁 线 ! 全 长 ..’ 公 里 ! 是 华 东 管 网 的 主 干 线 $ 另 有 东 辛 线 ’ 东 营 ( 辛 店 )& 东 黄 线
我国目前在建和即将建设的长距 离 成 品 油 管 道 !主 要 是 大 西 南 成 品 油 管 道 "珠 江 三 角 洲 成 品 油 管 道 以 及 规 划 中 的山东至安徽成 品 油 管 道!这 $ 条 管 道 均由中国石化投资建设 # %""$ 年开工建 设 的 大 西 南 成 品 油 管 道 $广 东 茂 名%广 西 % 贵 州 % 云 南 昆 明 &! 干 线 设 计 全 长

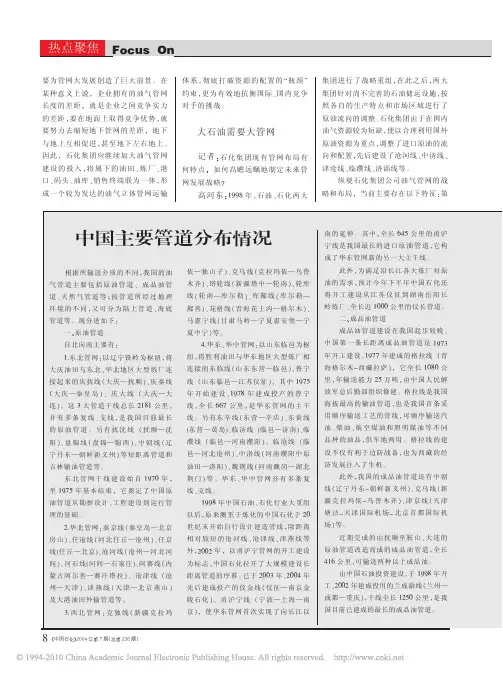

!"#$%&&’( 热点聚焦
