不锈钢管卡压连接工具的使用方法
不锈钢卡压连接施工方案
不锈钢卡压连接施工方案引言不锈钢卡压连接是一种常用的管道连接方式，广泛应用于各种领域，例如：石油化工、食品制药、航天航空等。
本文将介绍不锈钢卡压连接的施工方案，包括材料准备、施工步骤和注意事项，以帮助工程师和施工人员正确并安全地进行不锈钢卡压连接。
材料准备进行不锈钢卡压连接施工前，需要准备以下材料：1.不锈钢卡套：用于卡住管道，在连接时起到密封和固定的作用。
2.不锈钢卡夹：用于夹紧不锈钢卡套，提供必要的压力。
3.不锈钢管道：连接的管道必须是不锈钢材料，确保耐腐蚀性和长寿命。
4.密封垫片：用于增加连接的密封性，通常使用橡胶或聚四氟乙烯（PTFE）材料。
施工步骤步骤一：准备工作1.确定要连接的管道和连接点，检查管道是否平整、无损伤等。
2.清理管道连接口，确保无积尘、杂物等。
步骤二：安装不锈钢卡套1.将不锈钢卡套套在管道上，确保卡套和管道的连接口完全对齐。
2.使用卡套夹固定卡套，确保卡套牢固不会松动。
步骤三：安装密封垫片1.在卡套上方的管道连接口上放置一个密封垫片，确保垫片完全遮盖连接口。
2.可根据需要使用多层垫片来增加密封性能。
步骤四：安装不锈钢卡夹1.将不锈钢卡夹夹在卡套上方的管道连接口，保持卡夹平稳。
2.逐步拧紧卡夹，均匀施加压力，直到连接紧固。
步骤五：检查连接质量1.检查连接处是否有明显裂缝、渗漏等问题。
2.可使用压力测试工具进行连接质量的检测，确保连接的可靠性。
注意事项1.在进行不锈钢卡压连接时，需要使用专用工具和设备，确保施工的安全性和准确性。
2.在选择不锈钢卡套和卡夹时，应根据管道直径和工作压力进行合理的选择。
3.确保密封垫片的材质和尺寸与连接点相匹配，以确保连接的密封性。
4.进行不锈钢卡压连接时，应注意施工人员的安全，佩戴合适的防护设备，并遵守相关的安全操作规程。
5.在使用压力测试工具进行连接质量检测时，应按照工艺要求进行操作，避免超过管道的承受能力。
结论通过本文的介绍，我们了解了不锈钢卡压连接的施工方案。
不锈钢管卡压式连接作业指导书
不锈钢管卡压式连接作业指导书非晶硬质不锈钢管卡压式连接作业指导书一、相关工具介绍1、承压法兰：有多种类型可选，如PVDF、ETFE和FPM。
使用之前要检查材料标志和法兰线数，以便选择正确的螺栓尺寸；2、绝缘毡片：可根据工作环境采用相应的比片，如低温、高温、耐水毡片；3、管路支架及螺栓螺母：要求螺栓螺母抗腐蚀性能良好，最好是不锈钢材料制成；4、衬垫和垫片：通常采用橡胶衬垫或植物油衬垫，有害物质排放量要求比较严格；5、卡压盘：常用材料包括304、316L类不锈钢，其中304不锈钢管配件不宜用于湿热环境。
二、管路连接要求1、检查管径：要求管径的大小一致，合理的管径将提高管道系统的效率；2、外径检查：要求内外径检查无老化痕迹、破损等，并保证管道表面无明显的缺损和破损，以确保连接的可靠性；3、清洗：要求在装配前，要对管路进行充分清洗，清洗方式可采用洗涤液或抽吸法；4、润滑：要求对卡压连接和紧固件部件使用合适的润滑脂，以减轻螺栓的拧紧力度和提高连接强度；5、拧紧螺栓：螺栓要拧紧到规定的扭矩，同时注意螺纹座口与螺母偏心不超过1/2孔直径；6、检查连接：检查紧固件是否安装完整，连接是否紧固，密封是否可靠。
三、使用注意事项1、安装前需要确认管道设计及选用的法兰材料是否适配；2、衬垫和垫片上的螺母最好用不锈钢加固；3、安全上应控制卡压螺栓的扭矩值，使用正确的扳手仪器进行拧紧；4、当安装完成后，应隔一段时间进行检查，看紧固件和密封有否问题；5、安装完成后，应在管路外壳上写上连接日期，以方便后期定期检查。
四、总结不锈钢管卡压式连接，要求管径的大小要一致，要求清洗管路并使用合适的润滑脂，且要拧紧螺栓到规定的扭矩，以确保连接的可靠性。
安装完成后必须进行检查，以保证管道系统安全、可靠、可持久运行。
卡压连接不锈钢管上的阀门连接方式

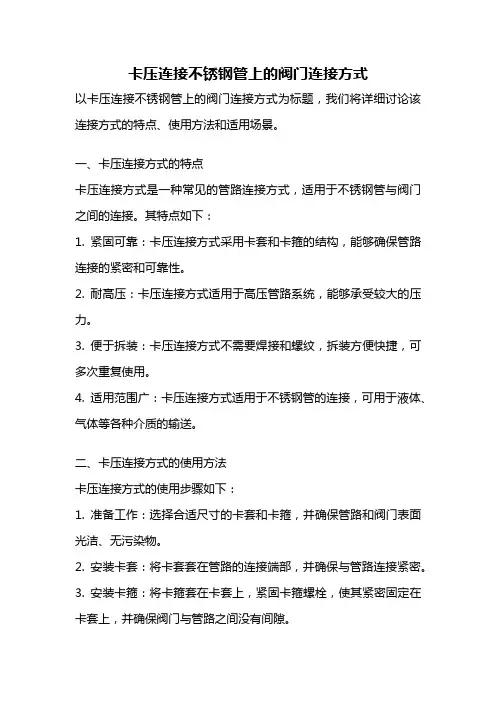

卡压连接不锈钢管上的阀门连接方式以卡压连接不锈钢管上的阀门连接方式为标题，我们将详细讨论该连接方式的特点、使用方法和适用场景。
一、卡压连接方式的特点卡压连接方式是一种常见的管路连接方式，适用于不锈钢管与阀门之间的连接。
其特点如下：1. 紧固可靠：卡压连接方式采用卡套和卡箍的结构，能够确保管路连接的紧密和可靠性。
2. 耐高压：卡压连接方式适用于高压管路系统，能够承受较大的压力。
3. 便于拆装：卡压连接方式不需要焊接和螺纹，拆装方便快捷，可多次重复使用。
4. 适用范围广：卡压连接方式适用于不锈钢管的连接，可用于液体、气体等各种介质的输送。
二、卡压连接方式的使用方法卡压连接方式的使用步骤如下：1. 准备工作：选择合适尺寸的卡套和卡箍，并确保管路和阀门表面光洁、无污染物。
2. 安装卡套：将卡套套在管路的连接端部，并确保与管路连接紧密。
3. 安装卡箍：将卡箍套在卡套上，紧固卡箍螺栓，使其紧密固定在卡套上，并确保阀门与管路之间没有间隙。
4. 检查连接：检查连接处是否牢固、密封，确保无泄漏。
5. 完成连接：连接完成后，可进行压力测试和密封性检查，确保连接可靠。
三、适用场景卡压连接方式适用于以下场景：1. 高压管路系统：卡压连接方式能够承受较大的压力，适用于高压液体或气体的输送系统。
2. 需要频繁拆卸的场合：卡压连接方式不需要焊接和螺纹，拆装方便快捷，适用于需要频繁拆卸的场合，如维修和更换阀门。
3. 要求紧固可靠的场所：卡压连接方式紧固可靠，能够确保管路连接的牢固性和密封性，适用于对连接质量要求较高的场所。
总结：卡压连接不锈钢管上的阀门连接方式是一种具有紧固可靠、耐高压、便于拆装和适用范围广的管路连接方式。
通过选择合适的卡套和卡箍，并按照正确的安装步骤进行连接，可以确保连接的牢固性和密封性。
卡压连接方式适用于高压管路系统、需要频繁拆卸的场合以及对连接质量要求较高的场所。
在实际应用中，我们应根据具体需求选择合适的连接方式，以确保管路连接的安全可靠。
完整版)薄壁不锈钢管卡压式连接施工工艺
完整版)薄壁不锈钢管卡压式连接施工工艺直径32~50mm时应为50mm，工程直径65mm及以上时应为60mm。
4.管道连接1)薄壁不锈钢管卡压式连接的连接方式有三种：单卡压式、双卡压式、三卡压式。
2)连接前应确保管子插入管件的深度符合要求，卡压工具的选择应根据管子直径和卡压式连接的类型选择相应的卡压工具。
3)连接完成后，应进行水压试验，试验压力应符合设计要求，无渗漏现象。
5.管道保温1)管道保温应按设计要求进行，保温材料应符合国家现行标准。
2)保温材料的厚度应根据设计要求确定，保温层应均匀、紧密、无空鼓、无裂缝。
3)保温层表面应光滑、平整、无砂眼、无毛刺、无划痕。
4)保温层应与管道连接紧密，不得有松动现象。
6.管道试压1)管道敷设、连接完成后，应进行水压试验，试验压力应符合设计要求。
2)试验时应按设计要求逐级增加试验压力，试验时间应不少于30分钟。
3)试验中应注意观察管道和连接处是否有渗漏现象，如发现渗漏应及时处理。
7.管道冲洗消毒1)管道试压合格后，应进行冲洗消毒，确保管道卫生达标。
2)冲洗消毒应按XXX颁布的《建筑给水排水及采暖工程施工及验收规范》GB ）的要求进行。
3)冲洗消毒完成后，应进行水质检测，水质应符合国家有关标准。
薄壁不锈钢管卡压式连接施工工艺可以降低管道施工成本，因为这种工艺不需要复杂的套丝机和电焊机等机具，也不需要切削液和焊剂等添加物。
相比传统的焊接和丝扣连接，薄壁不锈钢管卡压式连接施工工艺更加简单易行，无需高超的操作技巧和大量的人工，因此可以大幅度减少工艺成本。
在进行薄壁不锈钢管卡压式连接施工工艺之前，需要进行施工准备。
这包括施工设计图纸和技术文件的齐全和会审，施工方案或组织设计的技术交底，以及材料、施工人员和施工机具等的准备。
此外，还需要了解建筑物的结构，以制定与土建工程和其他工程的配合措施。
管道敷设、连接和保温都是薄壁不锈钢管卡压式连接施工工艺的重要环节。
在敷设管道时，需要注意管道明敷的时机和固定支架的间距。
不锈钢管卡压式连接作业指导书

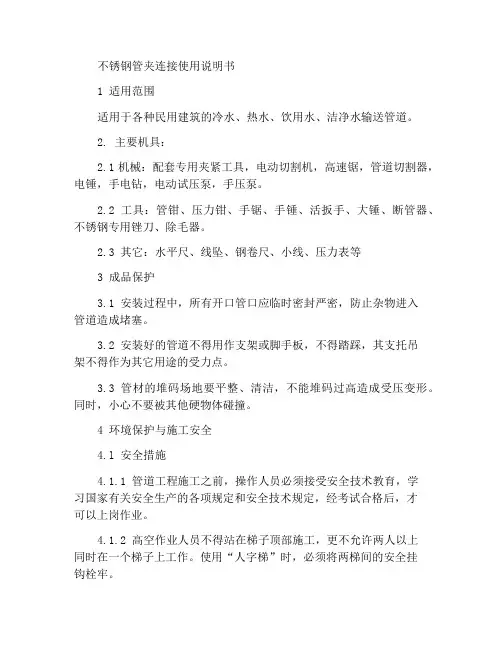

不锈钢管夹连接使用说明书1 适用范围适用于各种民用建筑的冷水、热水、饮用水、洁净水输送管道。
2. 主要机具：2.1机械：配套专用夹紧工具，电动切割机，高速锯，管道切割器，电锤，手电钻，电动试压泵，手压泵。
2.2 工具：管钳、压力钳、手锯、手锤、活扳手、大锤、断管器、不锈钢专用锉刀、除毛器。
2.3 其它：水平尺、线坠、钢卷尺、小线、压力表等3 成品保护3.1 安装过程中，所有开口管口应临时密封严密，防止杂物进入管道造成堵塞。
3.2 安装好的管道不得用作支架或脚手板，不得踏踩，其支托吊架不得作为其它用途的受力点。
3.3 管材的堆码场地要平整、清洁，不能堆码过高造成受压变形。
同时，小心不要被其他硬物体碰撞。
4 环境保护与施工安全4.l 安全措施4.1.1 管道工程施工之前，操作人员必须接受安全技术教育，学习国家有关安全生产的各项规定和安全技术规定，经考试合格后，才可以上岗作业。
4.1.2 高空作业人员不得站在梯子顶部施工，更不允许两人以上同时在一个梯子上工作。
使用“人字梯”时，必须将两梯间的安全挂钩栓牢。
4.1.3 高空作业工具应放在随身携带的工具袋中，不便入袋的工具应放在稳当的地方，严禁上下抛扔。
4.1.4 液压分离式卡压机（器）的液压管道各螺纹快速接头应拧紧，需确认连接无误后方可操作。
不准超过机具的最高允许压力工作，不得随意调动调压阀。
工作时应匀速摇动手柄，不得使油路有脉冲现象，以确保各阀门能持久工作。
当油量不足时，不要在压力下注油，以免回油时贮油管内有油压存在。
4.1.5 高压橡胶软管应每年进行一次压力试验，防止胶管老化发生意外。
4.1.6 施工用电实行三相五线制，一机一闸一漏保，电机的电源插头应连接到带有漏电保护器的插座上。
4.1.7 采用支（托）架安装管道时，在夹紧连接之前，应固定管道，以防管子滑落砸伤人员。
7.1.8 安装立管时，先把楼板空洞清理干净，覆盖上井口保护板后，再在管井内施工，以免物件掉下砸伤人。
薄壁不锈钢管卡压式连接施工工艺
薄壁不锈钢管卡压式连接施工工艺直径32~50mm时应为50mm，工程直径大于50mm时应为60mm。
4.管道连接1)管道连接前应先将管道内外表面清洁干净，管道插入管件时应注意方向和深度。
2)薄壁不锈钢管卡压连接时，应先将管子插入管件内，再用专用的卡压工具卡压。
瞬间即可完成连接。
连接前应检查卡压工具是否正常、管子是否插入到位。
3)管道连接后，应进行试压，试压时间不少于30分钟，试压压力应达到设计压力的1.5倍，无渗漏为合格。
5.管道保温1)管道保温应在管道敷设、连接、试压后进行，保温材料应符合国家现行有关标准。
保温层厚度应符合设计要求。
2)保温材料应密实、平整，保温层表面应涂刷防腐漆。
3)管道保温后，应进行保温层厚度、密度、压缩率等检查，合格后方可进行下一步工作。
薄壁不锈钢管卡压式连接施工工艺一、工艺原理传统的不锈钢管连接工艺，无论是焊接还是丝扣连接，对管材壁厚有严格的要求，需要使用套丝机、电焊机等机具，添加切削液、焊剂等副材料，而且需要熟练的操作工才能完成。
这些复杂的操作需要消耗大量人工，工艺成本较高。
相比之下，采用薄壁钢管卡压连接施工工艺，只需要用专用的卡压工具卡压管子插入管件，即可瞬间完成连接作业。
不需要螺纹连接时复杂的套丝作业，也不需要焊接时前处理、后处理作业，管道施工综合成本大幅度减少。
二、工艺流程与操作要点1.工艺流程2.施工准备1)管道安装工程施工前，必须具备以下条件：施工设计图纸和其它技术文件齐全并经过审查、施工方案或施工组织设计已进行技术交底、材料、施工人员、施工机具等能保证正常施工、施工现场的用水、用电和材料贮放场地条件能满足需要、提供的管材和管件符合国家现行有关产品标准，其实物与资料一致，并附有产品说明书和质量合格证。
2)在了解建筑物的结构后，根据设计图纸和施工方案制定与土建工程及其它工程的配合措施。
安装人员应经过专业培训，熟悉薄壁不锈钢管和管件的性能，掌握操作要点。
3)管件和管材的外观和接头应及时清洗，清除污物和杂质。
不锈钢管卡压连接工具的使用方法
不锈钢管卡压连接工具的使用方法一、工具组装和工作区域检查1从以下几个方面检查工作区域：·照明充分·可燃液体、气体或粉尘容易引起燃烧。
请不要在这些环境下使用工具，直到确认并进行整改。
压接工具没有防爆保护措施，因此会产生火花。
·在清洁、干燥，稳定的环境下操作。
不要站在水中使用工具。
2检查所要进行的工作，根据应用场合来选择合适的RIDGID工具及附件。
如果附件使用错误，也会引起伤害事故和工具损坏及管道连接不符合密封要求的情况。
如需完整的RIDGID电动压接工具附件清单，请访问RIDGID查询产品目录或致电艾默生管道工具（）XX技术服务热线400-820-5695咨询。
确保已根据工具和附件的使用说明来对其进行检查。
3权衡工作区域看是否需要进行隔离，使旁观者远离工作地点，因为旁观者会使操作者注意力分散。
4确保已取下电池，然后解锁并完全打开附件安装销（见图3和图4）如果工具中已有附件，则将其取下5装入正确的附件,然后完全闭合附件安装销,并旋转到锁定位置，如图3.附件安装销必须完全闭合并锁紧，以防止工具在使用过程中被损坏。
二、操作指南压接前的准备工作1确保工作区域没有闲杂人员和分散注意力的因素影响，且工具正确组装工作场所符合工作要求。
2按照管件生产厂家的要求进行管道连接使用典型的剪式压接钳对管件进行压接1确保RP 310安装了正确的压接钳，且安装销完全闭合且锁紧（见“工具组装和工作区域检查”章节）2将充满电的电池装入手柄中。
3按下压接钳臂以打开压接钳（图5）4将打开的压接钳卡在管件周围（图6）确保按照管件厂商的使用手册，将压接钳完全对准管件。
不要让工具和压接钳直接悬挂在管件上，以避免工具不慎跌落造成不必要的伤害或死亡事故。
5确保遵循相应管件系统说明中的要求（即管道插入管件的深度符合要求）6确保压接钳和工具与管道垂直（图7）．如果压接钳和工具未与管道垂直．则在压接过程中工具会自己尝试对齐。
薄壁不锈钢管卡压式连接规范
薄壁不锈钢管卡压式连接规范
薄壁不锈钢管卡压式连接首先需要准备薄壁不锈钢管原料，并经过热处理、防腐带和
砂带处理等制作技术对管口进行加工，以保证管口焊接质量。
焊缝加工之前，需要对管口
清理，去除污物、缺陷，然后走卡压连接技术。
薄壁不锈钢管卡压式连接时，先将薄壁不锈钢管插入卡头接口，然后使用卡头压缩机，将卡头和管口进行连接，以使卡头的外圈和管口的内圈密密麻麻的相扣，确保卡头的质量
和牢固。
卡压完成后，可以在管口处使用焊敷技术，使它们更加牢固。
（1）卡头应当采用正确尺寸且质量合格的锻件标准件；
（2）卡头的外圈和管口的内圈密密麻麻的相扣，但也不要太挤密；
（3）卡头的比例与设计图样相符；
（4）卡头和管口的安装过程中，不要出现拧伤、损坏等异常；
（5）完成后要进行水测试及漏气试验，确保质量；
（6）坚持定时定期的安全检测，凡是涉及薄壁不锈钢管卡压式连接的连接处正确安
装及锁紧；
（7）按照产品使用说明书所述的要求，在安装中应避免扭伤和损坏；
（8）采用正确的设备、正确安装配件及附件；
（9）正确的配管连接要求，特别是考虑到管路不要有毛刺、变型、变形、裂痕等；
（10）如果涉及多个管件，管件及卡头要完全一致，以免因管头不住管口直径导致管
道特别松动。
薄壁不锈钢管卡压式连接规范是设计、安装以及使用要求，使用时要按照要求，安装
完成后进行水测试和漏气试验，确保管口接头处在紧凑且质量可靠的状态，强度足以抵御
使用负荷，以避免使用中发生事故和损伤的发生。
