TR-10数字温度计使用说明书
数字温度计操作指引
版本：A
文件种类
数字温度计操作指引
生效日期：2004-8-29
仪器操作指引书
页码：Page 1 of 1
1．0目的和范围
为使用者提供正确的计量器具操作和使用保养方法，以确保计量器具的精度、稳定性和延长其使用寿命，保证产品及测量结果的信赖度。
适用于本公司使用的台湾泰仕TES-1302型号数字温度计。
3．1．3检查测温探头是否正确地置于温度测试插座，测温探头连接端之“+”端需接于温度测量插座之“+”端，测温探头连接端之“—”端需接于温度测量插座之“—”端。
3．2测量方法
3．2．1将两支“TP-K01”测温探头依“+”“—”极性分别连接于T1和T2温度测量插座。
3．2．2压下POWER开关一次，打开温度计。
3．2．3选择输入端子，T1-T2（T1与T2间温度差，读值为T1减T2），在T1-T2测量时，若有一测量输入端（T1或T2）成开路状态或没加测温探头时，则LCD将出现一不稳定（跳动）之数值，此值为不正确数值。
3．2．4以测温探头之测量端作各种场合之温度测量。
3．3使用注意事项及一般检查
3．3．1测量时环境：操作温度0℃～50℃，相对湿度0%～90%RH。
1．1相关文件和资料
《监视和测量装置的控制程序》
2．0职责
QA部有指导使用者正确操作及保养计量器具方法之职责；
各计量器具使用者负责计量器具的日常检查和维护保养。
3．0程序
3．1测量前之准备
3．1．1确定电池已装置妥当，若LCD上显示“BT”，则表示必须更换电池；
3．1．2确定功能开关都设定在正确位置，HOLD开关置于OFF状态，确定LCD上无[H]之符号显示；
温度计使用说明书
温度计使用说明书
更多免费资料下载请进：好好学习社区
温度计使用说明书
一. 操作步骤:
1.将T1、T2两光测试表笔分别插入到对应的孔位上(注意┼、—极性不要接反).
2.按下ON/OFF键,打开电源.
3.将测试表笔与被测试物良好接触(外测时用T1,内测时用T2),使用哪只表笔则接相对
应的哪个键T1或T2,待升温恒定后读取液晶显示器上的值.)
4.若要量取内、外温差时,将T1、T2分别与外壁及内壁接触,并按下T1、T2键,即无读
出内外温差.
5.在以上3.4步骤中若要锁定读数值,则按下HOLD键即可,同时,读取温度时按℃、℉
键可以选择摄氏及华氏两种单位.
6.使用完毕后,关掉电源开关(ON/OFF键).
二.注意事项:
1.注意T1、T2之极性不要接反.
2.高温使用时,小心烫伤.。
数字温度仪表使用说明书
数字温度仪表使用说明书一、概述该仪表是由单片机控制的温度测量仪表，具有测量精度高，稳定可靠，自动量程转换，面板自校验功能。
可以使用任何K型热电偶作为温度传感器，能测量摄氏温度和华氏温度。
具有数据保持，低电压显示功能。
二、一般特性显示：31/2位数字液晶显示存储环境：0℃～50℃（32℉～122℉）相对湿度＜80%断偶显示：最高位显示“1”超量程显示：最高位显示“1“或“-1”电池：6F22 9VOLT体积：149×71×41(mm)重量：三、技术特性准确度表示为：±（a% ×读数 + 字数）准确度校准环境：23℃±5℃测量范围：-50℃～1300℃确度进行修正。
四、仪表自校方法（常温下自校）1.自校时所需物品1.冰水混合物一杯2.TP01热电偶一个3.被校仪表一台2.零点自校方法第一步：打开仪表电源开关，预热三分钟。
第二步：TP01热电偶与被校仪表连接，将探头插入冰水混合物中。
第三步：同时按下保持键（HOLD）和华氏转换键（℉）。
当显示2.0字符时，零点自校完成松开按键。
3.1000℃自校方法注：有直流校验仪或温度校验仪的用户可参考第一步：将校验仪的输出调整为DC39.8—39.9mv或1000℃输出。
第二步：对应TP01插头的正负极与被校仪表连接。
第三步：同时按下保持键（HOLD）和摄氏转换键（℃）。
当显示1.0字符时，1000℃点自校完成松开按键。
4.注意事项警告用户切记不可随意按自校对零点和1000℃校验。
输入端的输入必须满足校验要求，否则将发生不可知的错误。
如果发生错误请按正确自校验方法恢复即可。
五、K型热电偶的选择六、注意事项1.如果屏幕显示“-1”表示温度低于-55℃。
显示“1”表示热电偶未接入或超量程+1305℃。
2.显示电池符合时，表明电池电压在7.2V以下，应予更换。
3.为保证测量的准确度，应开机预热三分钟后进行测量。
有条件可先进行自校。

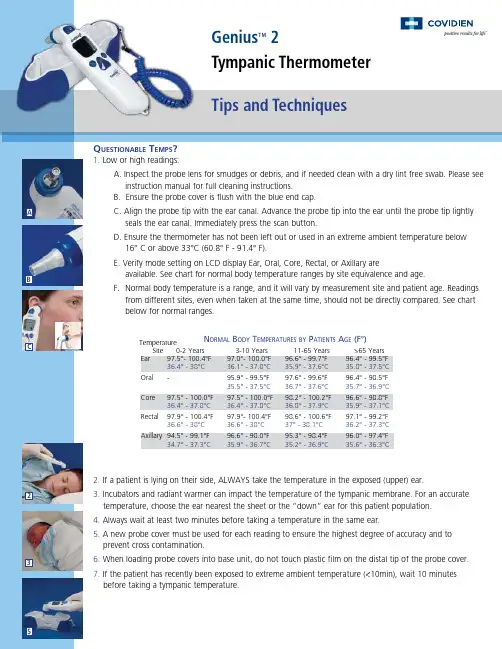

温度计使用说明书
Core 97.5° - 100.0°F 36.4° - 37.8°C
97.5° - 100.0°F 98.2° - 100.2°F 36.4° - 37.8°C 36.8° - 37.9°C
96.6° - 98.8°F 35.9° - 37பைடு நூலகம்1°C
Rectal 97.9° - 100.4°F 36.6° - 38°C
3
6. When loading probe covers into base unit, do not touch plastic film on the distal tip of the probe cover.
7. If the patient has recently been exposed to extreme ambient temperature (<10min), wait 10 minutes
COVIDIEN, COVIDIEN with logo and TM marked brands are trademarks of Covidien AG or an affiliate.
©2009 Covidien. All rights reserved. H6437 5M 05/09
15 Hampshire Street Mansfield, MA 02048
Scan Button Won’t Work?
1. Ensure that probe cover is properly loaded.
1
2. Thermometer may have entered the power-saving “sleep” mode. Eject probe cover and reload a new cover.
TR-10数字温度计使用说明书
TR-10数字温度计使用说明书TR-10数字温度计使用说明书TR-10便携式记录型测温仪使用说明一，概述(ɡài shù)：TR-10是一款具备数据记录功能的温度测量仪表，仪表可记录100个温度点和时间，摄氏华氏转换，超温报警等功能。
广泛应用于暖通制冷维修、食品、宠物等行业。
二，技术参数：1、温度传感器：NTC K=103，B=34352、测温范围：-40℃～+110℃，3、测温精度(jīnɡ dù)：±1℃（-20℃～+80℃），±2℃（-40℃～-20℃，+80℃～+110℃）4、记录点数：100个，5、采样周期：记录状态下为间隔时间，非记录状态下为10S6、显示未定要求—电磁兼容测试：（1）EFT干扰测试>2级（2）ESD测试>2级7、时间：2009年1月1日—2099年12月31日产品出厂参数值：日期为09 01 01，时间为12：00 00间隔时间为001，（1分钟）上限温度值都为：000.0度下限温度值都为：000.0度三，产品示意图：正面图片：要求有液晶屏全部显示，以及能看清(kàn qīnɡ)按键上的字。
背面图片：要求说明有背面各个部分的功能，及按键的图片，必要时增加局部放大的图片液晶屏显示(xiǎnshì)的说明：说明(shuōmíng)液晶屏各部分显示代表的参数四，按键操作说明：按键使用(shǐyòng)模式说明：按一下按键立即抬起为“时间(shíjiān)按”，按住按键(àn jiàn)查过五秒后抬起为“长时间按”前置按键的使用说明：Record：功能一：开启和关闭记录功能功能二：在记录过程中或记录完成后，按此键可以查看温度记录点的参数。
温度记录仪使用手册
目录一、概述 (1)二、功能特点 (2)三、技术指标 (4)四、安装与接线及外形结构 (6)五、仪表运行及操作 (10)六、仪表参数设置及通讯协议 (23)七、软件使用说明 (31)八、故障分析与排除 (35)一、概述触控数据记录仪以其丰富的显示画面、灵活的操作方式以及强大的记录、运算、控制和管理功能，在各行各业中获得了极其广泛的应用。
本产品吸纳了各种国内外数据记录仪的优点，应用最新的显示技术、微电子技术、数据存储和通讯技术，是一款功能齐全、操作方便、精确可靠、高性价比的产品。
本产品在配置方面拥有蓝屏和彩色屏两种选择。
可以接收多种类型的电流、电压和电阻信号，实现温度、湿度、压力、液面、流量、成分以及力、力矩、位移等物理量的显示、记录、越限监控、报表生成、数据通讯、信号变送以及流量累计等功能。
本产品主要由触控液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、大容量FLASH等构成：可配备不同类型的智能通道板，根据应用要求选择。
内置大容量FLASH，可通过U盘快速将FLASH中的数据转储到计算机中。
内置的FLASH的容量为70M字节，8通道时若20秒记录一次可记录108天，最快1秒记录一次所有通道的数据。
数字显示界面、棒图显示画面、实时曲线画面、追忆曲线画面追忆曲线读数光标功能。
测量、显示基本误差：±0.2% F·S可参数设置多点报警功能。
二、功能特点本产品显示信息量大、界面友好、操作简单，下面是主要功能特点：不需要笔和纸记录，日常维护工作量非常小，运行费用低；采用高亮度触控彩色TFT液晶屏，CCFL背光、画面清晰；采用ARM微处理器，可同时实现多路（仪器内部最高64路）信号采集、记录、显示和报警；采用70MB 大容量的FLASH 闪存芯片存贮历史数据，掉电永不丢失数据；全隔离万能输入，可同时输入多种信号，无需更换模块，直接在仪器上设置即可；显示工程量数据的数值范围更宽可显示6位数值：-999，99~1999.99；可以进行参数设置、显示工程位号，工程单位，有流量累积；具有闪动报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；8路继电器报警输出（订做产品）；显示精度高，基本误差为±0.2% F·S；内置GB2312汉字库，使用全拼输入法输入；支持外接微型打印机，手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需求（订做产品）；配备标准USB2.0接口。
数显温度计使用说明书
数显温度计使用说明书一、引言数显温度计是一种用来测量温度的仪器，它采用数字显示温度数值，具有精度高、可靠性强等特点。
本使用说明书将详细介绍数显温度计的使用方法，帮助用户正确操作并获取准确的温度数据。
二、外观及组成部分1. 外观描述数显温度计外观简洁大方，通常由显示屏、控制按键、电源开关等组成。
外壳采用耐高温材料制成，具有较好的防护性能。
2. 显示屏显示屏通常由液晶屏构成，能够清晰显示温度数值和其他相关信息。
用户可以根据需要调整显示模式，如摄氏度（°C）或华氏度（°F）。
3. 控制按键数显温度计的控制按键一般位于仪器的侧面或底部，通过按键可以实现温度单位切换、数据保存、报警设置等功能。
4. 电源开关数显温度计通常使用电池供电，电源开关位于仪器的侧面或底部，用户可以通过开关控制仪器的开关机状态。
三、使用方法1. 电池安装首次使用前，请先将电池安装到数显温度计中。
注意正负极的正确安装，避免短路或电池损坏。
2. 开机与关机按下电源开关，数显温度计即可开机。
在使用完毕后，长按电源开关可将仪器关机。
3. 温度测量将数显温度计的探头置于待测物体或环境中，等待数秒钟，显示屏上即可显示出当前温度数值。
确保探头与测量物体充分接触，以获得准确的测量结果。
4. 温度单位切换通过按键切换温度单位，数显温度计支持摄氏度（°C）和华氏度（°F）两种单位的显示。
用户可根据需要选择相应的温度单位。
5. 数据保存数显温度计通常具备数据保存功能，用户可以通过按键将测量结果保存到仪器内部的存储器中。
这样可以方便用户随时查看之前的测量数据。
6. 报警设置某些数显温度计还具备报警功能，用户可以通过按键设置上下限温度值，当温度超过设定范围时，仪器会发出警报提醒用户。
7. 温度校准为了保证测量结果的准确性，建议定期对数显温度计进行校准。
具体的校准方法请参考仪器附带的校准指南。
四、注意事项1. 避免水浸数显温度计不具备防水功能，因此请避免将仪器浸入水中或接触大量水汽。
体温计使用说明书
基础体温计使用说明书1.轻按屏幕旁的白色按钮，屏幕显示188.88E，然后显示预设温值36.50℃，此时正在启动。
2.待屏幕显示L0℃时，即可开始测量；口腔、腋下均可。
因为本体温计采用金属探头，所以口腔测量时舌根下尽量深一些，使金属探头能充分接触；一般口腔是最真实体温,而腋下容易接触不充分，不推荐腋下测量。
3.通常测量1-2分钟，温度值6秒钟内无持续变化，体温计就会发出蜂鸣声音。
（该蜂鸣功能是为快速测量有无发烧症状而设置的）4.要求记录基础体温的女性需要持续口腔测量5分钟左右，然后读取温度值并及时记录下来。
（这里说明一下，因为基础体温要求高精确度，所以测量时间不宜过短，建议测量时间5分钟左右为好。
即蜂鸣提示后要继续测量。
读取温度可以测定后立即读取，也可以利用温度记忆功能读取。
）5.用后关闭开关，可用酒精或净水清洗金属探头部分，并妥善存放。
6.正常使用的情况下，机芯中纽扣电池寿命1.5—2年。
一般电子修配店都有此电池销售，可以购买更换。
注：本品采用更科学的金属传导式温度测量方法，与传统的水银膨胀式玻璃体温计相比，因为原理不同，测量结果会有点差异，但更接近真实体温，更能体现体温的精确变化，请放心使用。
关于女士排卵测温时段，建议早起时6—8点钟测量，因为这时没有活动或饮食，体温相对稳定，更接近基础体温。
※记忆功能：开机时持续按住开关3-5秒钟，即可显示记忆的前次测定温度。
基础体温(BBT)记录表（可打印下表并手工记录） 姓名： 年龄： 200 年 月 *方法要求： 1、预先将体温计准备好，置床头或枕边随手可取到之处。
2、睡眠6小时以上，醒后即把体温计含入口中至少5分钟（通常于清晨5-7点进行），取出体温计观察温度，并在表格内相应位置划圆点“●”标记。
测量体温时，要尽量保持体态安静，不要起床，说话等。
将各小圆点用线段连接起来，即成为基础体温曲线。
3、通常于月经周期第5天开始测量记录体温。
而在行经期间，注意观察记录月经量：经量适中正常时，用1个叉号“×”标记；经量较多时，记“××”；经量特别少时，用顿号“、”标记。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TR-10便携式记录型测温仪使用说明
一，概述：
TR-10是一款具备数据记录功能的温度测量仪表，仪表可记录100个温度点和时间，摄氏华氏转换,
超温报警等功能。
广泛应用于暖通制冷维修、食品、宠物等行业。
二，技术参数：
1、温度传感器：NTC K=103, B=3435
2、测温范围:-40C〜+110C,
3、测温精度：土1C( -20 C 〜+80C), ± 2C(-40 C 〜-20 C, +80C 〜+110C)
4、记录点数：100个，
5、采样周期：记录状态下为间隔时间，非记录状态下为10S
6、显示未定要求一电磁兼容测试：(1) EFT干扰测试>2级
(2) ESD W试>2级
7、时间：2009年1月1日一2099年12月31日产品出厂参数值：日期为09 01 01,时间为12：00 00
间隔时间为001, (1分钟) 上限温度值都为：000.0度下限温度值都为：000.0度
正面图片：要求有液晶屏全部显示，以及能看清按键上的字。
背面图片：要求说明有背面各个部分的功能，及按键的图片，必要时增加局部放大的图片液晶屏显示的说明：year HH Month mm Day ss
说明液晶屏各部分显示代表的参数
四，按键操作说明：
按键使用模式说明：按一下按键立即抬起为“时间按”，按住按键查过五秒后抬起为“长时间按”
前置按键的使用说明：
Record:
功能一：开启和关闭记录功能
功能二：在记录过程中或记录完成后，按此键可以查看温度记录点的参数。
▲ ▼:
功能一：增加和减小所要设置的数值；长按可以连续增加或减小参数值。
功能二：查看记录的温度点；Clear :清除所有已经记录的温度点值。
后置按键使用说明：
Set：
功能一：长时间按此键五秒为进入或退出参数设置模式; 功能二：短时间按可退出温度查看状态。
Time|:
功能一：短时间按为切换年月日和时分秒，
功能二：长时间按此键五秒进入或退出时间或日期设置状态。
Switch :
功能一:短时间按为摄氏华氏转换。
功能二：长按五秒为12/24小时转换功能
Reset :复位键，
产品在强干扰的情况下，可能会出现死机现象，表现为时间不跳动。
按此键可以让芯片复位。
因产品内部有储存芯片，复位后时间为复位前时间，不会回复到原始的起始时间。
注：在记录过程中按此键可以暂停记录，长按
〔Record |键可以重新开始记录，记录点数在按 RSei ］前记录
的点数上累加。
五，功能介绍：
5.1调整日期及时间：
1, 调整时间设置方法：
在显示时分秒的时候长按 Time |键五秒钟后进入设置时间状态，此时表示“小时”的 1、2段 码闪烁，此时按▲或▼调整小时，再次按一下键“分钟”的段码闪烁，此时按 ▲或▼ 调整分钟，以此类推。
— _ _ 2, 调整日期设置方法：
在显示时间的状态时按|Time |键显示日期，在显示年月曰的状态下长按|Time|键五秒钟后进入 设置年月日，设置方法同上—
3, 其它说明：
在显示时间时，短时间按 Time |键，可以切换显示日期，在显示日期时，短时间按 |Time|键， 可以切换显示时间。
5.2,设置记录间隔时间值和超温报警上下限值：
1, 参数设置方法：
在非记录状态和非查看状态下，按住Set 键五秒钟后7、8 9段码闪烁，显示的初始值为001, 表示记录间隔时间为1分钟，此时按▲或▼可调整记录间隔时间，依次为001、030、01H 、
02H 、24H 。
分别表示：1分钟、30分钟、1小时、2小时、12小时，24小时。
2, 超温报警上下限值的设置方法：
记录间隔时间值设置完成后再短时间按 Set 键，温度记录上限标识符“ 记录上限初始值为000.0度或上次设置的数值。
此时按 ▲或▼调整可以上限的温
度值，每按 一次增加或减小一度。
再次短时间按 Set 键，温度记录下限标识符“ ”闪烁，调整温度记 录下限值，调整方法同上。
按住 Set 键五秒钟退出参数值设置模式。
（注：上下限温度值只能为整数值。
）
超温报警功能说明：
5.3启动或终止记录：
在记录参数设置完成后，按住此键五秒可以开启记录功能。
记录状态标识符“
Record ”显示。
在记录过程中，长按此键五秒可以关闭记录功能，记录状态标识符“
End ”显示。
注：记录完成后必须清除记录的数值才可以进行下一次记录 5.4查看温度记录点：
在记录过程中或记录完成后，按 Record 键可以查看温度记录点的参数。
”闪烁，显示温度 1,
当上下限温度值全部设置成“ 000.0度”时默认为“超温报警” 功能关闭，同时 2, 当温度值不同时，并且上限温度值必须大于下限温度值，则此功能开启。
开始记录后，显示最后一个记录温度点的温度 值，并用
3, 在开启此功能后，按 Record 键可以切换查看所记录的温度点或所有超限的温度点，在查看所有超限的温度点时， K 表示此温度点是否超限，和超限的类别。
如
都显示。
不显示。
二和』I 都不显示，表示此温度点不超限。
查看时有两种模式：
1, 查看所有记录的温度点数值：按第一下按Record键，为查看所有温度记录点，按▲或▼键查看各温度点的数值。
2, ，在查看所有记录的温度点数值的状态下再按一次按Record键为查看所有超温的温度点数值
（在有设置超温报警的情况下）。
此时按▲或▼查看各个记录点的温度值。
如记录所有温度
点的温度值没有超限，温度显示段位显示“no”，并闪烁。
3, 在查看温度记录点时间时，安Tme键，原显示时间的段位，显示该温度点的记录日期。
注：1：无任何动作io秒钟自动跳转到已经记录的最后一个点的数值。
2：在查看的状态下，按Set可以退出查看状态。
5.5清除记录的温度点：
长按Ceai键5秒钟可清除所有已经记录的温度点值。
在清除记录的所有温度点时，必须退出温度记录点查看状态（详见）、参数设置
注：记录完成后必须清除记录的数值才可以进行下一次记录
5.6其他功能说明：
1、在记录完成后，屏幕显示“End ”时可以重新设置温度上下限值。
在查看超限的温度点按新设置
后的上下限的温度值重新划分。
按住CieaT|键5秒钟后，清楚所有数据，同时“ End”不显示，“Wait ”
显示。
2、在等待过程中，显示“ Wait ”可以重新设置各项参数。
3、如在超温报警状态下，没有超限温度点时，此时查看超温点是，温度显示段位显示“no”，并闪烁。
4、在Wait和End状态时，产品按照10秒钟的采样周期刷新显示的温度，在Record状态下，采样周期为设置的间隔时间。
5、按任意键背光灯量5秒钟。
保养及维护：
1，电池维护：产品由两节AAA电池为主供电电池和CR2032纽扣电池备用电池共同供电，防止在更换电池时数据丢失。
因此在更换电池前必须保证产品装有CR2032备用纽扣电池，再更换
主电池AAA电池。
再更换备用电池CR2032纽扣电池时，保证产品装有AAA电池。
2，防水维护：此产品不防水，在使用是尽量避免有产品进水。
3，探头维护：探头线耐温为-50摄氏度至70摄氏度，避免探头线处在高温下。
请勿往探头连接口插入其它异物，防止连接口损坏。
4，非专业人员禁止拆开本产品。
安全说明：
1，探杆头部较为尖锐，请勿指向人或动物，防止刺伤。
2，探头线的接插件请勿放置于高温处，以免表面氧化，导致接触不良。
环保说明：
将损坏的电池或废电池送到指定的电池回收点。
在仪器寿命结束时，将其寄回精创。
我们保证将从保护环境出发，以很好的方式处理这些产品。
