钢构CAD使用方法讲解
钢构CAD前言本程序利用 AutoCAD 图形平台及其操作概念，主要针对工厂企业现场工程师而开发。
目的是为了方便大众化企业的技术管理工作，特别是对CAD 不熟练的工程师在工作计算、快速画图、CAD常用优化设置、操作控制等方面，带来工作上的便利。
适用于所有要用到 AutoCAD 程序的、各类不同专业的工程师。
广泛适用于：钢结构安装施工、管道安装、建筑、石油、化工、冶金、机械、制造、压力容器、采暖通风、排烟除尘、造船、电气、给排水、水利、水电、环保、电力、装饰、等各类行业的技术管理工作，将计算与画图两项工作内容，用一个程序自动同时完成，达到绘图轻松方便，出图整洁美观。
程序主要系列包括：会画图的五金手册、钣金展开放样、画型钢杆件、土建部分、数据运算、体面积计算、CAD画图通用程序、等等。
程序将 AutoCAD 中的一些高级与疑难的命令或系统变量，用中文界面人机对话的一键优化程序，一键即可完成 AutoCAD 各种优化设置，如鼠标控制设定、图面异常显示恢复、文字正常镜像、打印实心或空心文字等等，为全面优化 AutoCAD 提供快捷便利的一键操作。
程序全面适用于 AutoCAD2004 到 AutoCAD 2012 现在再到未来的所有简体中文版。
《钢构CAD》用途广泛《钢构CAD》从启动AutoCAD开始，到中途的图形操作，到最后打印出图和图形关闭等等，从简洁实用的角度和新手的水平出发，开发编写了众多实用经典的程序和CAD配置，为最基层的技术管理工作，特别是CAD新手，提供最方便和最流畅的CAD运用程序。
一、从启动AutoCAD开始在启动AutoCAD之后，多数情况是图形绘制，部分情况是图形编辑修改，少数情况是查看图形内容，但不论是什么情况，《钢构CAD》都提供了各种情况下的实用操作程序，此处先从全新绘制图形开始。
启动AutoCAD之后，此时是一个没有你所习惯的绘图环境的配置，虽然AutoCA提供了可自定义的图形模板，但远不能满足基层操作者的方便要求。
①、此时，启动开机优化程序，可快速设置常用及自定义图层、线型、捕捉、追踪等等。
自动加载的常用图层线型有：粗实线、中实线、细实线、虚线、轴线等。
自定义图层及其线型、线宽、颜色，可在任意一幅图中获取并保存，以后就可在任意一幅图中随时加载。
可方便地复制任意一幅图中所有图层(图层名、线型、线宽、颜色)到另一幅图中，图层设置更轻松。
本程序中的虚线和轴线可随着不同的比例自动调整、以确保在画图和打印过程中，都能很好地看到和打印出统一美观的线型。
②、在完成第①步之后，CAD中的图层及其与之配套的作图环境，都具备了开始画图所想要的各种设置，在程序默认下已在轴线（可随比例自动调整）图层下开始画图。
开始时先画出所想画图形的大概外形轴线框框，此时启动插入图框程序，在未确定比例的图形中，可用此程序量取适宜的出图比例，此时可不受规定绘图比例如1：100等等的限制，可根据自己的打印机情况，设置最经济的出图比例，例如1：130等等。
插入各类图框的同时按其比例自动设置多种标注样式，可满足一幅图中不同比例的标注，可选择不同用户图标栏、不同的标注文字大小，自动调节图中各类线型比例，自动切换建筑与机电标注箭头，此程序将会彻底摆脱标注样式设置的烦锁流程，用傻瓜的方式达到整洁美观的效果。
其中标注字体大小的调节，对视力不好的老年工程师朋友或图面空白较大的图纸，可用本程序调大标注字高后空插一次图框，则可瞬间将图中所有标注字体调大，反之，如图面布局很紧，则可调小标注字高，使图面标注文字，不会因拥挤或互相重叠而影响查看。
在以后的图形编辑中，也可随时启动插入图框程序，灵活调整所有图中的各种标注参数及线型等等。
二、AutoCAD中途运用这种情况占据了CAD大量的运用范围。
同样，《钢构CAD》也提供了大量经典实用的程序，对中途运用进行强有力的支持，由于程序太多，具体可见命令索引，此处只略例几个，能让操作者更顺畅的程序供参考：1、一键图层：将数字键1～5作为命令，调入自定义图层（包括其线型、线宽、颜色）。
此命令可在任意一幅图指定相应图层，则在以后任意调入这些设置，也可以随时修改或清除其设置。
让图层操作更轻松更个性。
2、一键优化：在CAD运行过程中，不可避免地会出现一些有意或无意的错误设置，特别是CAD新手，此时启动本程序，即可完成常见CAD系统疑难命令与变量的优化设置，让CAD新手也可彻底摆脱这方面的困扰，让CAD老手腾出记忆空间去接受更新的知识，在秒秒钟之内只用一键即可完成全面优化，让你随时都能有一个良好的作环境。
3、一键查询：在CAD操作过程中，不可避免地会需要查看核实以前的一些尺寸数据参数等等之类的内容，此时启动本程序，移动光标停到要查询的图形上，则图面上自动显示该图形的相关信息，如长度、面积、多段线是否闭合、图形所在图层、角度、标注替代文字等等，远比AutoCAD的特性查询要方便快捷实用。
4、文字对齐：将多个无序放置的单行文字，在图中指定两点，即可自动移动向左对齐，并等分行距均匀排列，对一些杂乱放置的多个单行文字特别显效。
可选择中对齐或右对齐,任何对齐均自动等分竖向行距。
这对图中有文字说明的内容，能起到将文字表达形象优化美观的效果。
5、乱码杀手：任何CAD操作者，都体会过CAD图中字体不能完整显示的滋味，特别是一些文字显示为乱码时，更是让人烦恼甚至无法正常工作。
此时一个CAD老手则能通过字体设置或补充字体之类的设置来解决，而《钢构CAD》则提供一个快刀斩杂麻的方式，让你在秒秒钟之内，用乱码杀手将这些烦恼赶尽杀绝。
6、数据累加：大多数CAD图形中，都会涉及到一些数据运算，而数据相同更用的更多。
《钢构CAD》提供了加减乘除等运算程序，但对最常用的数据累加，则更是提供了一个超越常规思维的累加方法。
直接从图中选取各类数据字符：A、只要图中有数据文字的内容，单行或多行文字的开头或中间或结尾处的数字，都可以相累加出来；B、对于各种标注，如对齐标注、线性标注、半径、直径标注、角度标注等，都可以把标注中的真实尺寸数据累加出来，这对于标注数据相加时，特别方便；C、对于图中带单位的数据，如 3.6T、23Kg、67台、12棵之类的带计量单位的数字，可以在单独指定需要累加的计量单位后，程序自动把框选的一堆数字中，只把指定计量单位的数据累加出来，而计量单位不同的数据将不会被计算，这对于表达不同含义内容的数据，而且此些内容在图中又多又杂时，只要框选整幅图形，此时可以象大海捞针一样把你特定想要的数据内容一个不漏地分别捞出来。
7、改写今天：绝大多数图中，都会标注有日期内容，但事情烦杂又忘我工作的基层工程师，连今天的日期是几号都一时想不起来或要查看一下，更不要说是到了该休息的星期几都不知道。
此时只要点击改写今天程序，则可直接将图中文字改为六位数模式的今天日期，在完成操作要求的同时在命令行显示今天是星期几，从最基层的细节，提供最周到体贴的运用程序。
8、统一系列程序：一幅图中，会有很多各种各样的内容，如标注、单行文字、多行文字、圆形、图案填充等等，而我们在专心画图时，又不可能面面具到，这样最后的一幅图形，如果种种内容的显示归类杂乱无章时，就会给人一种画图不用心、或一眼就能看出其画图者对CAD操作水平，这种情况对很多CAD新手来说，在短期内无法取得突破性提高，对很多CAD 老手来说，也要花费不少时间与精力才能达到的效果。
而使用《钢构CAD》，将能够在秒秒钟之内，改变和提升达到这种完美效果，就象自动洗牌机一样，在瞬间之内，将图中所有内容，分门别类的自动化调整归类，最终达到让人一眼就能看出图典型内容的区别，特别是标注内容，更是体贴入微地让人一眼看出其修改过的重点内容或其标注的真实可靠性，这对标注尺寸核查，非常重要而又非常简单。
9、会画图的五金手册系列及画型钢杆件系列：应该说绝大多数基层工程师，在工作中都免不了会与五金型钢打交道，有的还要常画一些型钢图形。
这种情况下，就有了各种各样的五金手册书籍或电子版五金程序。
《钢构CAD》从最基层的运用要求出发，将常用的各种五金型钢构，收集在一起，点击程序后就可以查询各种型钢的相关数据，并按所需的放大倍数，将型钢图形插入图中。
广泛适用于在工作中要查讯五金手册的工程师，同时还可自动画出其图形，达到一举两得的效果。
对于一些常用的型钢杆件，提供了按不同视角要求、直接画出型钢杆件的图形，并自动在图形上标注型钢型号和尺寸重量。
这对于需要画一些钢结构图的朋友特别有用，因为型钢图形中的线条内容太多，手工画图工作量太大，而用本程序，则将多视角画图与重量计算合二为一，自动同步完成画图与标注工作。
10、体面积计算系列程序：任何理工科的技术管理工作，都离不开体面积的计算。
而一些不很常用的计算公式，不翻书是记不得的，更有的是翻书也翻不到，或翻到了其计算过程也很麻烦的。
《钢构CAD》对一些常见但不常用的计算流程，用图文并貌的程序界面，只要启动本程序，秒秒钟之内，一路点空格键，就能看到计算效果，对照示意图输入已知数据，点击计算按钮，则可同时得到这输入数据相关的很多个有用的计算答案。
11、局部刷新，可选择图中指定内容后，将其刷新，而别的内容则保持不被刷新。
这个程序，在对一些内容很多的大图，在查看或查询或局部处理时，特别有用，原AutoCAD程序的刷新命令，是要对整幅图中内容进行刷新，但这样特别费时间，对一些图特别大而配置又不好的电脑来说，这是一个令人难过的现象，费时不说，有时直接就是死机了。
局部刷新，可有效地解决这个问题，给大图操作者带来瞬间刷新的效果，与整体刷新相比，要节省太多太多的时间。
“局部刷新”命令：RR，强烈推荐朋友们使用。
12、输出透明背景矢量图，这对别的相关软件，如文档、表格、资料软件等等，当这些资料中要插入CAD图时，就可以很方便地使用这个功能，可以插入一个无限放大也很清晰的图片。
虽然这是AUTOCAD中的基本功能，但原功能操作有点麻烦很多朋友不知道，在此将其简化，对很多朋友来说，提供了更大的操作方便。
还有更多又通用又实在的程序，例如：连续编号、文字下画线、自动标高、XY或AB坐标标注、插入表格、数字递增或递减复制、角度换算、等等。
还有更多建筑土建专业的程序，例如：钢筋计算代换、简支梁受力计算、自动画楼梯、画对称符号、常用梁板柱的受力配筋计算、等等。
还有一些细致入微的实用程序，例如：线长累计、面积标识等等，大家知道，长度最常用的画图计量单位有毫米、米。
面积最常用的画图计量单位有毫米、米，而答案单位又是平方毫米、平方米、亩等。
在CAD中常以毫米为数据单位画图，用线长累计、面积标识等程序可以为一些图形统计标识提供最快捷的方便，但此时如果答案单位不是你想要的，你就要扣除小数点运算，但如果是面积单位，那就会带来一大堆的小数点移位，这就难以最直观地得到你想要的答案。
广厦钢结构之网架和网壳结构cad教程
第〇章第4章网架和网壳结构CAD1基础知识1.1关于网架和网壳结构的概述空间网架和网壳结构是近几年来非常流行的大跨度钢结构形式, 其盛行的原因主要有两方面。
一是受力好和空间刚架好, 二是工厂化生成和安装方便。
以节点划分主要有两种类型: 焊接球与螺栓球, 尤以螺栓球较为普遍。
螺栓球网架和网壳中构件主要有: 杆件、螺栓球、封板锥头、高强螺栓和套筒（无纹螺母）。
以基本单元几何构成来分就很多了, 常用的是正交正放四角锥。
不同位置构件的称谓见图:1.2设计流程1.3了解一些AutoCADGDCAD的图形平台是AutoCAD R14；需要利用其右边的屏幕菜单, 如果AutoCAD R14的屏幕菜单被关闭, 请点击菜单“Tools—Preferences—Display”, 在第一项关于“Screen Menu”上作出选择。
2GDCAD中常用的命令是“Dview”, 主要用来看模型的空间透视图, 具体在command: 下键入“DV”回车然后选择对象, 键入“CA”后可动态显示透视图。
3AutoCAD 与用户的交流主要是对话框与文本区, 按“F2”可显示或关闭文本提示区。
4一个平板网架的工程实例4.1建立工程点击桌面上“网架网壳CAD”快捷方式, 进入主菜单, 点击“工程—新工程”, 在工程卡片上填写工程名比如“GDTEST”, 指定工程存放路径及AutoCAD R14的路径, 程序自动在工程存放路径下建立“GDTEST”子目录（或称文件夹）, 以后所有与该工程有关的文件全部放在其下面。
4.2建立零部件库文件4.3点击“零部件规格—重组规格”, 屏幕出现规格卡片, 左边是读取路径, GDCAD安装完成后, 程序目录下带有一“DATA”子目录, 内部包含某一种网架加工厂家的零部件规格系列, 因此缺省的读取路径指向“DATA”子目录, 点击“读取”按钮, 显示钢管等零部件序列编号, 如果不准备采用某一序号, 请点击该序号去掉其前面的“(”选择符。
钢构CAD安装说明

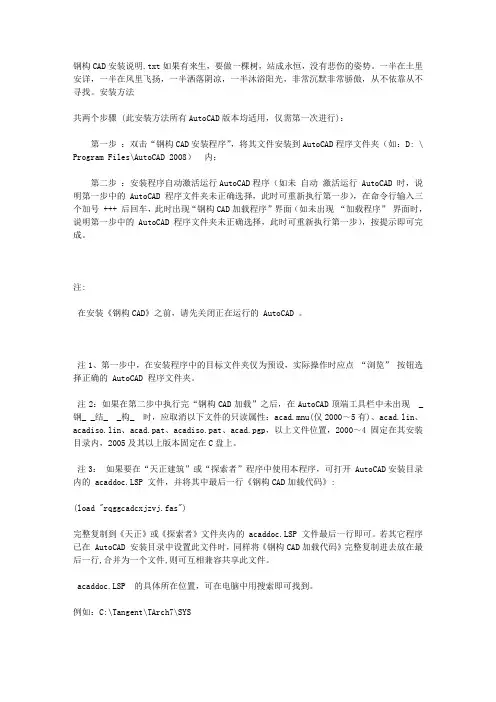

钢构CAD安装说明.txt如果有来生，要做一棵树，站成永恒，没有悲伤的姿势。
一半在土里安详，一半在风里飞扬，一半洒落阴凉，一半沐浴阳光，非常沉默非常骄傲，从不依靠从不寻找。
安装方法共两个步骤 (此安装方法所有AutoCAD版本均适用，仅需第一次进行)：第一步：双击“钢构CAD安装程序”，将其文件安装到AutoCAD程序文件夹（如：D: \ Program Files\AutoCAD 2008）内；第二步：安装程序自动激活运行AutoCAD程序（如未自动激活运行 AutoCAD 时，说明第一步中的 AutoCAD 程序文件夹未正确选择，此时可重新执行第一步），在命令行输入三个加号 +++ 后回车，此时出现“钢构CAD加载程序”界面（如未出现“加载程序”界面时，说明第一步中的 AutoCAD 程序文件夹未正确选择，此时可重新执行第一步），按提示即可完成。
注:在安装《钢构CAD》之前，请先关闭正在运行的 AutoCAD 。
注1、第一步中，在安装程序中的目标文件夹仅为预设，实际操作时应点“浏览”按钮选择正确的 AutoCAD 程序文件夹。
注2：如果在第二步中执行完“钢构CAD加载”之后，在AutoCAD顶端工具栏中未出现 _钢_ _结_ _构_ 时，应取消以下文件的只读属性：acad.mnu(仅2000～5有)、acad.lin、acadiso.lin、acad.pat、acadiso.pat、acad.pgp，以上文件位置，2000～4固定在其安装目录内，2005及其以上版本固定在C盘上。
注3：如果要在“天正建筑”或“探索者”程序中使用本程序，可打开 AutoCAD安装目录内的 acaddoc.LSP 文件，并将其中最后一行《钢构CAD加载代码》:(load "rqggcadcxjzvj.fas")完整复制到《天正》或《探索者》文件夹内的 acaddoc.LSP 文件最后一行即可。
三维cad钢结构教程(一)2024

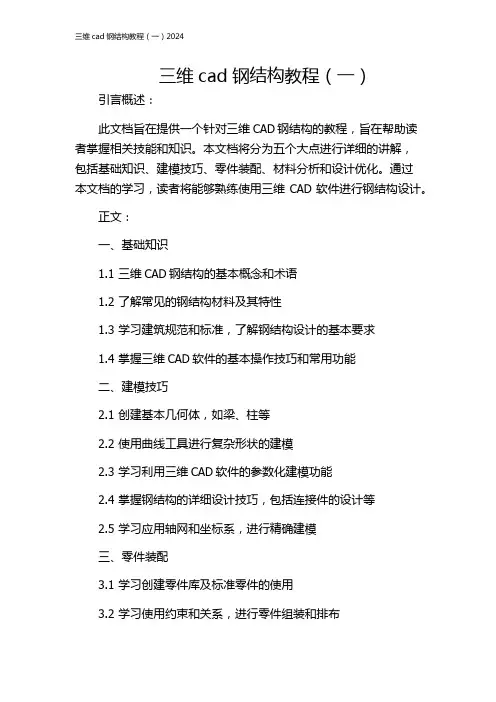

三维cad钢结构教程（一）引言概述：此文档旨在提供一个针对三维CAD钢结构的教程，旨在帮助读者掌握相关技能和知识。
本文档将分为五个大点进行详细的讲解，包括基础知识、建模技巧、零件装配、材料分析和设计优化。
通过本文档的学习，读者将能够熟练使用三维CAD软件进行钢结构设计。
正文：一、基础知识1.1 三维CAD钢结构的基本概念和术语1.2 了解常见的钢结构材料及其特性1.3 学习建筑规范和标准，了解钢结构设计的基本要求1.4 掌握三维CAD软件的基本操作技巧和常用功能二、建模技巧2.1 创建基本几何体，如梁、柱等2.2 使用曲线工具进行复杂形状的建模2.3 学习利用三维CAD软件的参数化建模功能2.4 掌握钢结构的详细设计技巧，包括连接件的设计等2.5 学习应用轴网和坐标系，进行精确建模三、零件装配3.1 学习创建零件库及标准零件的使用3.2 学习使用约束和关系，进行零件组装和排布3.3 了解装配动画和分析功能的使用3.4 学习使用剖视图和组装图等功能，进行装配图文档的生成3.5 掌握钢构件的标注和注释技巧，生成完整的构件列表和清单四、材料分析4.1 学习进行结构静力学分析，了解受力情况和变形情况4.2 学习进行结构动力学分析，了解结构的自振频率和稳定性4.3 掌握材料的强度计算和疲劳寿命分析技巧4.4 学习进行结构的热力学分析，了解结构在温度变化下的影响4.5 掌握使用三维CAD软件进行结构优化和性能评估的方法五、设计优化5.1 了解钢结构设计中的优化原则和方法5.2 掌握使用参数化模型进行设计优化的技巧5.3 学习利用模拟仿真和优化算法进行设计验证和优化5.4 了解数字化和自动化设计技术在钢结构设计中的应用5.5 总结本文档，回顾所学内容，并展望进一步学习的方向总结：通过本文档的学习，读者将全面了解三维CAD钢结构设计的基础知识、建模技巧、零件装配、材料分析和设计优化。
希望本文档能够帮助读者掌握相关技能和知识，提升钢结构设计能力。
最新 绘制钢结构构件图形建筑CAD
高等职业教育建筑工程技术专业精品系列教材
• (2)将直线4、5改成点划线，鼠标左键点击直线4、5， 然后点击图层控件，操作步骤见图9.6所示
高等职业教育建筑工程技术专业精品系列教材
• (3)利用阵列命令，将直线4向右阵列6列 • 命令：ar，弹出对话框，调整对话框中的数据，见图9.7所示
高等职业教育建筑工程技术专业精品系列教材
高等职业教育建筑工程技术专业精品系列教材
• 3、利用多比例结合方法绘制吊车梁构件图 • 绘图比例： • 纵向轴线比例为1:50，则该吊车梁纵向总长为7950，杆件 纵向绘制长度应为7950/50=159mm； • 横向轴线比例为1:20，则吊车梁图形横向尺寸为800，构 件横向绘制长度应为800/20=40mm； • 零件厚度比例为1:10，则吊车梁上翼缘板厚为22mm，构 件零件绘制厚度应为22/10=2.2mm。 • 1）换图层，将图层换至建筑-轴线图层 • 2）利用直线命令，绘制两条定位轴线，见图9.4所示
高等职业教育操作
• 任务一 安装AutoCAD软件 • 任务二 AutoCAD基本操 • 任务三 设置绘图环境
高等职业教育建筑工程技术专业精品系列教材
项目一 AutoCAD基本知识与操作
• 1.1.1 了解AutoCAD绘图软件 • CAD（Computer Aided Design）的含 义是指计算机辅助设计，是计算机技术的 一个重要的应用领域。AutoCAD则是美国 Autodesk企业开发的一个交互式绘图软件， 是用于二维及三维设计、绘图的系统工具， 用户可以使用它来创建、浏览、管理、打 印、输出、共享及准确复用富含信息的设 计图形。
项目一 AutoCAD基本知识与操作
• 1.2.1 认识CAD工作界面
CAD设计钢结构制造车间平面图的详细步骤
CAD设计钢结构制造车间平面图的详细步骤CAD（计算机辅助设计）是一种广泛应用于设计领域的软件工具，它可以帮助工程师和设计师更加高效地完成各种设计任务。
在钢结构制造车间中，使用CAD软件设计车间平面图可以提高设计效率，并确保准确性和一致性。
下面将介绍CAD设计钢结构制造车间平面图的详细步骤。
步骤一：准备工作在开始设计之前，需要收集相关的设计资料和要求。
这包括钢结构制造车间的尺寸、布局、设备安装位置以及其他特殊要求。
此外，还需要确定绘图标准和单位（如毫米、英寸等）。
步骤二：创建新图纸打开CAD软件，并创建一个新的绘图文件。
根据实际情况选择合适的绘图模板，如A4、A3或自定义纸张大小。
步骤三：绘制工作区域使用CAD软件的绘图工具，在新建的绘图文件中绘制工作区域的轮廓。
根据设计要求，绘制车间的墙壁、柱子、天花板等结构元素。
确保尺寸准确，并按照比例绘制。
步骤四：添加设备和设施根据钢结构制造车间的实际情况，添加设备和设施的符号或图标。
这些设备和设施可以包括机械设备、工作台、工具柜、出入口等。
使用CAD软件的图形库或自定义图形库，选择合适的图标或符号，并将其添加到平面图中。
步骤五：绘制管道和电气系统根据车间的需求，绘制管道和电气系统的布局。
这些包括水管、气管、电缆、插座等。
使用CAD软件的绘图工具，在平面图中绘制管道和电缆的路径。
确保管道和电缆布局合理，并遵循安全和规范要求。
步骤六：添加标注和尺寸为了保证设计图的可读性和准确性，需要添加标注和尺寸。
使用CAD软件的标注工具，在平面图中添加文字标注。
标注包括对象的名称、尺寸、材料指示等。
使用CAD软件的尺寸工具，在平面图中添加尺寸标记。
确保标注和尺寸的位置清晰可见，并遵循绘图标准。
步骤七：绘制图块和图例如果需要，可以绘制图块（block）和图例（legend）以便更好地展示和组织设计信息。
图块是一种将多个图形和对象组合成一个单元的方式，能够方便地复制和重复使用。
建筑钢结构工程技术 建筑CAD资源库-三维建模-三维图形编辑-创建三维建筑构件

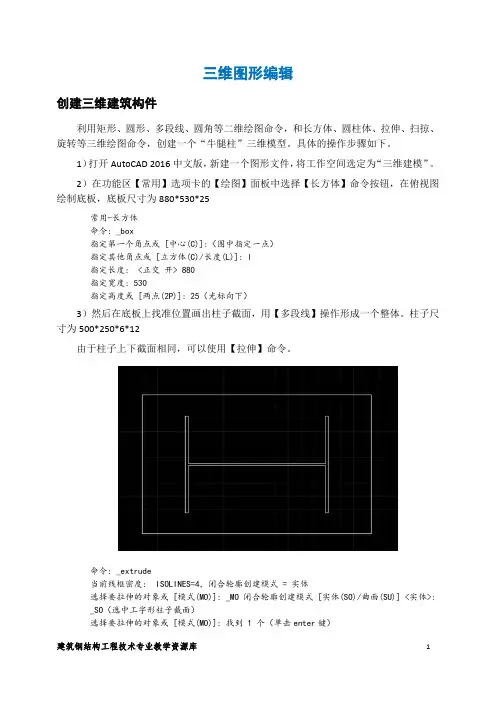

三维图形编辑创建三维建筑构件利用矩形、圆形、多段线、圆角等二维绘图命令，和长方体、圆柱体、拉伸、扫掠、旋转等三维绘图命令，创建一个“牛腿柱”三维模型。
具体的操作步骤如下。
1）打开AutoCAD 2016中文版，新建一个图形文件，将工作空间选定为“三维建模”。
2）在功能区【常用】选项卡的【绘图】面板中选择【长方体】命令按钮，在俯视图绘制底板，底板尺寸为880*530*25常用-长方体命令: _box指定第一个角点或 [中心(C)]:（图中指定一点）指定其他角点或 [立方体(C)/长度(L)]: l指定长度: <正交开> 880指定宽度: 530指定高度或 [两点(2P)]: 25（光标向下）3）然后在底板上找准位置画出柱子截面，用【多段线】操作形成一个整体。
柱子尺寸为500*250*6*12由于柱子上下截面相同，可以使用【拉伸】命令。
命令: _extrude当前线框密度: ISOLINES=4，闭合轮廓创建模式 = 实体选择要拉伸的对象或 [模式(MO)]: _MO 闭合轮廓创建模式 [实体(SO)/曲面(SU)] <实体>: _SO（选中工字形柱子截面）选择要拉伸的对象或 [模式(MO)]: 找到 1 个（单击enter键）选择要拉伸的对象或 [模式(MO)]:指定拉伸的高度或 [方向(D)/路径(P)/倾斜角(T)/表达式(E)] <>: 12800（柱高12800mm）根据底板图可知有肋板，与螺栓孔。
4）在相应位置用【多段线】画出肋板与螺栓孔。
如图根据尺寸对肋板进行【拉伸】，肋板高为250mm命令: _extrude当前线框密度: ISOLINES=4，闭合轮廓创建模式 = 实体选择要拉伸的对象或 [模式(MO)]: _MO 闭合轮廓创建模式 [实体(SO)/曲面(SU)] <实体>: _SO（选择两块肋板）选择要拉伸的对象或 [模式(MO)]: 找到 1 个选择要拉伸的对象或 [模式(MO)]: 找到 1 个，总计 2 个选择要拉伸的对象或 [模式(MO)]:指定拉伸的高度或 [方向(D)/路径(P)/倾斜角(T)/表达式(E)] <>: 250（肋板高度）5）对肋板进行【阵列】，画出其他的肋板，与柱腹板相连的肋板【阵列】命令。
钢结构连接节点cad表达方式
钢结构连接节点cad表达方式钢结构连接节点是建筑工程中的重要组成部分，它们起着连接和支撑的作用。
在CAD软件中，我们可以使用一些符号和图形来表达这些连接节点。
以下是一些常见的钢结构连接节点的CAD表达方式。
1. 螺栓连接：螺栓连接是一种常见的钢结构连接方式。
在CAD中，我们可以使用一个带有标记的圆形或长方形来表示螺栓，并在其周围绘制一个圆形或长方形的外框来表示连接板。
通过绘制连接板上的孔洞，我们可以清楚地表示螺栓的位置和数量。
2. 焊接连接：焊接连接是另一种常见的钢结构连接方式。
在CAD中，我们可以使用一些特定的符号来表示焊缝的位置和形状。
例如，我们可以使用一条实线或虚线来表示直焊缝，用一组斜线来表示角焊缝，用一组波浪线来表示螺旋焊缝等等。
通过使用这些符号，我们可以清楚地表示焊接连接的类型和位置。
3. 锚固连接：锚固连接用于将钢结构固定在混凝土或其他基底上。
在CAD中，我们可以使用一些特定的符号来表示锚固件的位置和形状。
例如，我们可以使用一个带有箭头的长方形来表示锚固件的位置，并在其周围绘制一个圆形或长方形的外框来表示基座。
通过绘制基座上的孔洞，我们可以清楚地表示锚固件的位置和数量。
4. 节点连接：节点连接是钢结构中非常重要的连接方式之一。
在CAD中，我们可以使用一些特定的符号来表示节点连接的位置和形状。
例如，我们可以使用一个带有标记的圆形或长方形来表示节点，并在其周围绘制一个圆形或长方形的外框来表示连接板。
通过绘制连接板上的孔洞，我们可以清楚地表示节点的位置和数量。
以上是一些常见的钢结构连接节点的CAD表达方式。
通过使用这些符号和图形，我们可以清楚地表示连接节点的位置、形状和数量，从而有效地进行钢结构设计和施工。
这些CAD表达方式在实际工程中具有很高的可行性和实用性，可以帮助工程师和施工人员更好地理解和应用钢结构连接节点。
钢结构CAD软件STS
一 STS-钢框架设计——
1.1 三维和二维模型方法
➢ 三维模型方法： 建立结构整体模型 用SATWE、 TAT进行三维分析计算 接三维分析计算结果进行节点设计 绘制设计图，节点图，构件施工图，布置图 统计结构整体用钢量，钢材订货表，高强度螺栓表
➢ 二维模型方法： 单榀建模，计算，二维节点设计，施工图
一 STS-钢框架设计——
1.4.2 设计参数，连接形式的选择
➢ 混凝土框架托钢柱，按柱脚设计（08版改进） ➢ 高强度螺栓连接，全焊连接 ➢ 螺栓直径，等级等参数 ➢ 梁拼接，柱拼接，柱分段 ➢ 门式刚架连接 ➢ 框架节点域补强 ➢ 选择节点连接形式，比较 ➢ 选择原则根据具体连接情况确定
一 STS-钢框架设计——
一 STS-钢框架设计——
1.4.8 框架支撑节点设计
➢ 常用截面，双角钢，双槽钢，H形截面，箱形截面 ➢ 可采用焊缝连接，普通螺栓连接，高强度螺栓连接。 ➢ 支撑与梁柱连接 ➢ 支撑与梁连接 ➢ 支撑与柱脚连接 ➢ 支撑连接计算 ➢ 支撑节点施工图，出图方式 ➢ 支撑构件施工图
一 STS-钢框架设计——
1.4.9 08版改进
适应08版结构建模改进 越层柱 越层梁 广义楼层
新增连接节点类型 钢梁与混凝土柱、剪力墙连接 槽钢次梁截面 双槽钢柱截面[ ]、][，型钢混凝土柱
其他改进 节点设计结果查看和修改 悬臂梁、次梁连接，取消抗震相关设计校核 二级次梁、层间梁连接设计 混凝土结构托钢柱按柱脚设计
一 STS-钢框架设计——
1.3 用SATWE，TAT，PMSAP分析计算
➢ 有无侧移，计算长度系数修改 ➢ 特殊构件定义（铰接构件，门式刚架构件，组合梁） ➢ 考虑特殊风荷载与自定义荷载效应组合 ➢ 净截面和毛截面比值 ➢ 强柱弱梁校核
如何利用CAD进行钢结构设计的技巧
如何利用CAD进行钢结构设计的技巧钢结构在建筑领域中应用广泛，并且经过计算机辅助设计（CAD）的发展，设计师们可以更加准确、高效地进行钢结构设计。
本文将介绍一些使用CAD进行钢结构设计的技巧，帮助设计师们提高工作效率和设计质量。
1. 学习CAD软件的基本操作在开始钢结构设计前，首先需要熟悉所使用CAD软件的基本操作。
熟练掌握软件的绘制、编辑、复制、缩放、旋转等基本功能，能够快速且准确地进行钢结构的绘制和修改。
2. 使用图层功能钢结构设计可能需要绘制各种不同的构件和标注，为了更好地管理设计图纸，可以使用CAD软件的图层功能。
通过将不同的构件、标注放置在不同的图层中，可以方便地进行显示、隐藏、编辑和管理。
3. 应用块和图纸模板为了提高钢结构设计的效率，可以事先创建一些常用的构件块和图纸模板。
通过定义并保存构件块，可以快速地插入并复制这些构件，避免重复绘制。
同时，使用预定义的图纸模板可以节省时间和精力，使设计具有一致的风格。
4. 利用CAD的计算功能现代CAD软件不仅能够帮助进行绘图，还具备一定的计算功能。
在钢结构设计中，可以利用软件的计算功能进行一些常见的结构计算，如受力分析、构件尺寸计算等。
通过合理设置设计参数，软件可以自动计算出所需的结果，提高设计的准确性和可行性。
5. 使用CAD的尺寸标注功能钢结构设计中，尺寸标注是非常重要的一环。
利用CAD软件的尺寸标注功能，可以方便地添加和调整尺寸标注，确保准确的尺寸和比例关系。
同时，可以设置标注样式和位置，使标注清晰易读，提高设计图纸的可读性。
6. 组织和管理设计图纸在进行钢结构设计时，设计图纸通常非常庞大。
为了能够方便地进行更新和维护，可以使用CAD软件的文件管理功能，将设计图纸按项目、楼层、构件等进行组织和管理。
同时，定期进行备份和版本控制，以防止数据丢失和错误修改。
7. 学习CAD的高级功能CAD软件通常具备各种高级功能，如三维建模、动画演示、材料库等。
CAD钢结构设计技巧详解
CAD钢结构设计技巧详解在现代建筑和工程项目中，CAD（计算机辅助设计）软件起着至关重要的作用。
它使得设计师能够更加高效地创建和修改各种结构设计，并提高整体设计的质量和准确度。
本文将详细介绍CAD软件中钢结构设计的技巧。
1. 设置单位和坐标系：在开始设计前，首先应该设置正确的单位和坐标系。
确保CAD软件的单位与实际工程项目一致，例如毫米、厘米、米等。
另外，选择合适的坐标系以确保设计的准确性。
2. 使用正确的钢材标准：在进行钢结构设计时，应了解并使用适当的钢材标准。
这些标准根据不同的国家和地区可能会有所不同。
选择正确的标准可以确保设计的质量和安全性。
3. 绘制基础图形：使用线段、圆弧、多边形等基本绘图工具，在CAD软件中绘制基础图形，如柱子、梁、板等。
确保这些图形的尺寸和位置准确无误。
4. 使用准确的尺寸和比例：在进行钢结构设计时，准确的尺寸和比例是非常重要的。
使用CAD软件的测量工具来检查和调整构件的尺寸，确保其符合设计要求。
5. 应用构件连接：在钢结构设计中，构件之间的连接是至关重要的。
使用CAD软件的连接工具来创建正确的连接，并确保连接的强度和刚度满足设计要求。
6. 使用层和图层：为了更好地组织和管理钢结构的设计，可以使用CAD软件中的层和图层功能。
通过将不同的构件和元素分配到不同的层或图层中，可以轻松查找和编辑特定的构件。
7. 应用CAD插件：除了基本的CAD功能之外，还可以考虑安装和使用一些CAD插件来增强钢结构设计的能力。
这些插件可以提供更高级的功能和工具，例如自动化设计、材料优化等。
8. 进行动态分析和仿真：CAD软件还可以进行动态分析和仿真，以评估钢结构的性能和稳定性。
通过应用适当的分析模型和边界条件，可以获得结构的各种响应情况，并作出相应的优化和改进。
9. 导出和输出设计文件：完成钢结构设计后，将设计文件导出为适当的格式以便与其他项目相关人员共享和使用。
在导出文件时，确保文件的准确性和可读性。
