化工流体流动课程设计【目录】一．设计内容简介 (3)二．流程简图 (4)三．设计计算过程及结果 (4)1．分支管路物理量的计算 (4)2.分支点O处压力p0的计算 (6)3.管路所需总压头He的计算及离心泵的选择及因素变化的系统调整 (7)4.泵的安装高度的确定 (9)四．操作规程及注意事项 (9)五．设计计算结果一览表 (10)六．参考文献 (11)七．符号说明 (11)八、设计评价 (11)一．设计内容简介本设计是在20℃的温度下，将清水从低位贮槽A分别输送到两个居民楼（B 是17层居民楼水槽，C是8层居民楼水槽）的贮水槽，即高位贮槽B和C两个不同的设备中。
贮槽A与B和C得水平距离分别为26米和24米，贮槽A中液面与B和C中液面的高度差分别为2米和2米。
经查阅资料，居民日用水量为300L/d，经计算并简化，每天分别供给B和C得液体量分别为504m3/h和456m3/h。
每段管路的尺寸大小如流程简图所示。
以从分支点O到贮槽B的管路为1号管路，从分支点O到贮槽C的管路为2号管路。
所有管道均为冷拔无缝钢管，查阅资料可知冷拔无缝钢管的长度通常在3—10.5m，当量绝对粗糙度e=0.1—0.2mm，计算时取e=0.15mm。
设1号管路选用Φ95mm×4.5mm的冷拔无缝钢管，2号管路选用Φ90mm×5mm的冷拔无缝钢管，总管路选用Φ89mm×4.5mm的冷拔无缝钢管。
查阅资料可知，20℃时，水的密度ρ=998.2kg/m3，水的粘度μ=100.50×10-5Pa·S.饱和蒸汽压Pv=2338.59Pa。
贮槽C中液体表面压力即为大气压。
在1号管路、2号管路和总管路上个安装一个闸阀，在1号、2号和总管管路上各安装一个孔板流量计。
通过计算将确定在贮槽B的液体表面需要加的压力，流体输送机械的类型和规格，泵的工作点，泵的合理安装高度，流量调节的方法等。
设计大体思路：由分支管路的特点以及流量需求推导出高位贮槽B 需要的压力大小，接下来计算管路所需压头，由此压头和流量挑选合适的泵，在与管路特性方程联立求得实际流量，再重新衡算管路各物理量。
流体机械作业-终极版
☆思考题2.1 往复压缩机的理论循环与实际循环的差异是什么？思考题2.2 写出容积系数λV 的表达式，并解释各字母的意义。
容积系数λV （最重要系数）λV ＝1－α（n1ε－1）＝1－⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-⎪⎪⎭⎫ ⎝⎛110ns dS p p V V （2-12）式中：α ——相对余隙容积，α ＝V 0（余隙容积）/ V s （行程容积）；α ＝0.07～0.12（低压），0.09～0.14（中压），0.11～0.16（高压），＞0.2(超高压)。
ε ——名义压力比（进排气管口可测点参数），ε ＝p d / p s ＝p 2 / p 1 ，一般单级ε ＝3～4；n ——膨胀过程指数，一般n ≤m （压缩过程指数）。
2.4多级压缩 答:优点：①.节省功耗（有冷却压缩机的多级压缩过程接近等温过程）；②.降低排气温度（单级压力比小）；③.增加容积流量（排气量，吸气量）（单级压力比ε降低，一级容积系数λV 提高）；④.降低活塞力（单级活塞面积减少，活塞表面压力降低）。
缺点：需要冷却设备（否则无法省功）、结构复杂（增加气缸和传动部件以及级间连接管道等）。
2.5活塞环答:原理：阻塞和节流作用，密封面为活塞环外环面和侧端面（内环面受压预紧）；关键技术：材料（耐磨、强度）、环数量（密封要求）、形状（尺寸、切口）、加工质量等。
名义压力比： 2.94ξ===第一级：实际进气压力：1''(1')0.1(10.08)0.092S S S P P δ=-=⨯-= MPa1''(1')0.294(10.03)0.303d d d P P δ=+=⨯+=MPa实际压力比：''/'0.0303/0.092 3.29S d P P ξ=== 第二级：名义进气压力：210.294S d P P MPa ==名义出气压力：220.294 2.940.864d S P P MPa ξ==⨯=实际进气压力： 22'(1')0.294(10.08)0.270S S S P P MPa δ=-=⨯-= 实际出气压力：22'(1')0.864(10.03)0.890d d d P P MPa δ=+=⨯+= 实际压力比：''/'0.890/0.270 3.296S d P P ξ=== 第三级：名义进气压力：320.864S d P P MPa ==名义出气压力：330.864 2.94 2.541d S P P MPa ξ==⨯=实际进气压力：33'(1')0.864(10.08)0.795S S S P P MPa δ=-=⨯-= 实际出气压力：33'(1') 2.541(10.03) 2.617d d d P P MPa δ=+=⨯+=实际压力比：''/' 2.617/0.795 3.292d s p p ξ=== 第四级：名义进气压力：43 2.541S d P P MPa ==名义出气压力：44 2.541 2.947.471d S P P MPa ξ==⨯=实际进气压力：44'(1') 2.541(10.08) 2.337S S S P P MPa δ=-=⨯-= 实际出气压力：55'(1')7.471(10.03)7.695d d d P P MPa δ=+=⨯+= 实际压力比：''/'7.695/2.337 3.292d s p p ξ=== 第五级：名义进气压力：547.471S d P P MPa ==名义出气压力：557.741 2.9421.96d S P P MPa ξ==⨯=实际进气压力：55'(1')7.471(10.08) 6.873S S S P P MPa δ=-=⨯-= 实际出气压力：55'(1')7.471(10.03)22.619d d d P P MPa δ=+=⨯+=实际压力比：''/'22.629/6.873 3.291d s p p ξ===。
流体机械复习题及答案
流体机械复习题及答案流体机械是机械工程领域中的一个重要分支，主要研究流体在机械中的运动规律及其应用。
以下是一些流体机械的复习题及答案，供学习者参考：一、选择题1. 流体机械中，泵的主要作用是：A. 增加流体的动能B. 提供流体的静压C. 改变流体的流动方向D. 增加流体的势能答案：D2. 离心泵的工作原理是：A. 利用离心力将流体从泵内排出B. 利用压力差将流体从泵内排出C. 利用重力将流体从泵内排出D. 利用流体的动能将流体从泵内排出答案：A3. 以下哪个不是流体机械的分类？A. 泵B. 压缩机C. 涡轮机D. 内燃机答案：D二、填空题1. 流体机械中的_______是指流体在机械中流动时所具有的能量。
答案：能量2. 流体机械中的_______泵是指利用流体的动能来工作的泵。
答案：涡轮3. 流体机械中的_______是指流体在机械中流动时，由于摩擦力而产生的能量损失。
答案：流动损失三、简答题1. 简述流体机械中的泵的分类及其特点。
答案：泵根据工作原理可分为离心泵、轴流泵、混流泵等。
离心泵利用离心力将流体从泵内排出，适用于低扬程大流量的场合；轴流泵利用流体的轴向流动产生推力，适用于高扬程小流量的场合；混流泵结合了离心泵和轴流泵的特点，适用于中扬程中流量的场合。
2. 描述流体机械中的压缩机的工作原理。
答案：压缩机通过压缩气体，增加气体的压力和温度，从而提高气体的势能。
压缩机可以是往复式压缩机，通过活塞的往复运动来压缩气体；也可以是旋转式压缩机，通过转子的旋转来压缩气体。
四、计算题1. 已知某离心泵的流量为20m³/h，扬程为10m，求泵的功率。
答案：首先计算泵的输出功率，公式为P = Q * g * H，其中Q是流量，g是重力加速度，H是扬程。
将数值代入公式，P = 20 * 9.81* 10 = 1962W。
2. 假设一个涡轮机的入口处流体速度为30m/s，出口处速度为10m/s，求涡轮机的效率。
流体机械第四章习题答案

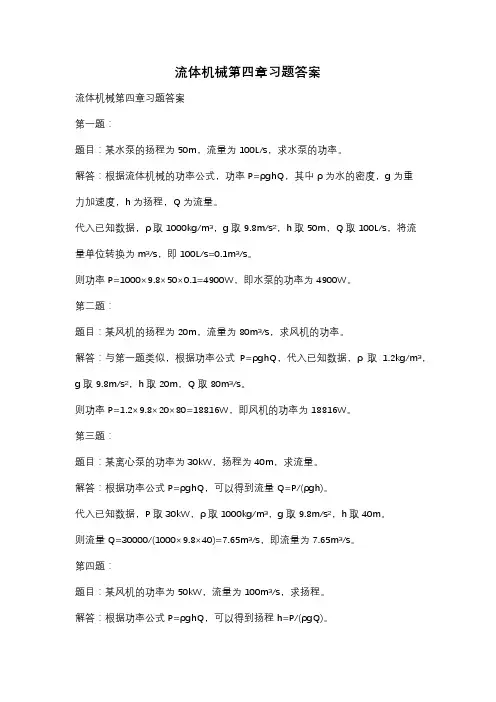

流体机械第四章习题答案流体机械第四章习题答案第一题：题目：某水泵的扬程为50m，流量为100L/s，求水泵的功率。
解答：根据流体机械的功率公式，功率P=ρghQ，其中ρ为水的密度，g为重力加速度，h为扬程，Q为流量。
代入已知数据，ρ取1000kg/m³，g取9.8m/s²，h取50m，Q取100L/s，将流量单位转换为m³/s，即100L/s=0.1m³/s。
则功率P=1000×9.8×50×0.1=4900W，即水泵的功率为4900W。
第二题：题目：某风机的扬程为20m，流量为80m³/s，求风机的功率。
解答：与第一题类似，根据功率公式P=ρghQ，代入已知数据，ρ取1.2kg/m³，g取9.8m/s²，h取20m，Q取80m³/s。
则功率P=1.2×9.8×20×80=18816W，即风机的功率为18816W。
第三题：题目：某离心泵的功率为30kW，扬程为40m，求流量。
解答：根据功率公式P=ρghQ，可以得到流量Q=P/(ρgh)。
代入已知数据，P取30kW，ρ取1000kg/m³，g取9.8m/s²，h取40m。
则流量Q=30000/(1000×9.8×40)=7.65m³/s，即流量为7.65m³/s。
第四题：题目：某风机的功率为50kW，流量为100m³/s，求扬程。
解答：根据功率公式P=ρghQ，可以得到扬程h=P/(ρgQ)。
代入已知数据，P取50kW，ρ取1.2kg/m³，g取9.8m/s²，Q取100m³/s。
则扬程h=50000/(1.2×9.8×100)=42.9m，即扬程为42.9m。
第五题：题目：某水泵的功率为60kW，扬程为60m，求流量。
第二章流体输送机械作业[全文5篇]
![第二章流体输送机械作业[全文5篇]](https://img.taocdn.com/s3/m/944ea805b80d6c85ec3a87c24028915f804d84c5.png)

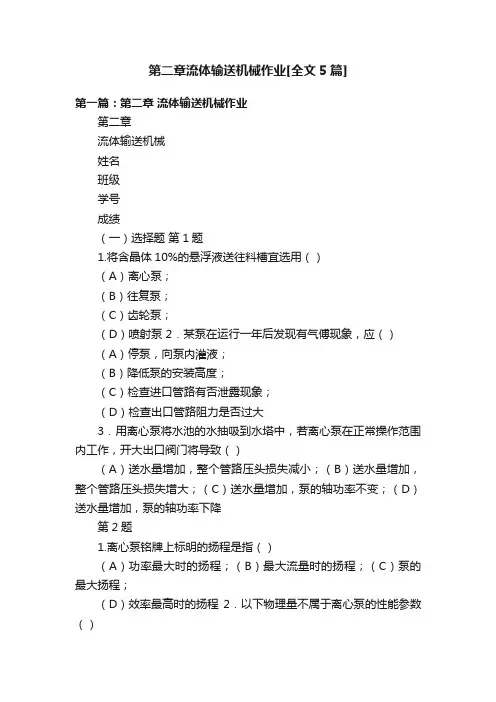

第二章流体输送机械作业[全文5篇]第一篇：第二章流体输送机械作业第二章流体输送机械姓名班级学号成绩（一）选择题第1题1.将含晶体10%的悬浮液送往料槽宜选用（）（A）离心泵；（B）往复泵；（C）齿轮泵；（D）喷射泵 2．某泵在运行一年后发现有气傅现象，应（）（A）停泵，向泵内灌液；（B）降低泵的安装高度；（C）检查进口管路有否泄露现象；（D）检查出口管路阻力是否过大3．用离心泵将水池的水抽吸到水塔中，若离心泵在正常操作范围内工作，开大出口阀门将导致（）（A）送水量增加，整个管路压头损失减小；（B）送水量增加，整个管路压头损失增大；（C）送水量增加，泵的轴功率不变；（D）送水量增加，泵的轴功率下降第2题1.离心泵铭牌上标明的扬程是指（）（A）功率最大时的扬程；（B）最大流量时的扬程；（C）泵的最大扬程；（D）效率最高时的扬程 2．以下物理量不属于离心泵的性能参数（）（A）扬程；（B）效率；（C）轴功率；（D）理论功率（有效功率）第3题1.离心泵停车时要（）（A）先关出口阀后断电；（B）先断电后关出口阀；（C）先关出口阀先断电均可；（D）单级式的先断电，多级式的先关出口阀 2．离心泵的工作点（）（A）由泵铭牌上的流量和扬程所决定；（B）即泵的最大效率所对应的点；（C）由泵的特性曲线所决定；（D）是泵的特性曲线与管路特性曲线的交点第4题1.某同学进行离心泵特性曲线测得实验，启动泵后，出水管不出水，泵进口处真空计指示真空度很高，他对故障原因做出了正确的判断，排除了故障，你认为以下可能得原因中，哪一个是真正的原因（）（A）水的温度很高；（B）真空计坏了；（C）吸入管路堵塞；（D）排出管路堵塞 2．离心泵流入大量空气后将发生（）（A）汽化现象；（B）气傅现象；（C）汽蚀现象；（D）气浮现象第5题离心泵的调节阀开大时，则（）（A）吸入管路的阻力损失不变；（B）泵出口的压力减小；（C）泵入口处真空度减小；（D）泵工作点的扬程升高（二）填空题第1题1.在测定离心泵性能曲线的装置中，一般应在泵的进口处安________，泵出口处安_________和__________，而在出口处，__________必须安在__________之前，在出口管路上还应安装测量__________仪表（或相应的装置）。
过程流体机械习题答案
过程流体机械习题答案过程流体机械习题答案在学习过程流体机械的过程中，习题是检验自己理解和掌握程度的重要方式。
通过解答习题，我们可以巩固所学知识，提高解决实际问题的能力。
下面，我将为大家提供一些过程流体机械习题的答案，希望能对大家的学习有所帮助。
1. 一个容积为0.5m³的容器内充满了空气，温度为300K，压力为100kPa。
如果将容器加热到600K，压力变为多少？答案：根据理想气体状态方程PV=nRT，其中P为压力，V为体积，n为物质的量，R为气体常数，T为温度。
由于物质的量和体积不变，可以得到P1/T1 = P2/T2。
代入已知数据，即可计算出P2的值。
P1/T1 = P2/T2100kPa/300K = P2/600KP2 = 200kPa因此，将容器加热到600K后，压力变为200kPa。
2. 一个水泵每分钟抽水1000升，抽水高度为10米，如果水的密度为1000kg/m³，求水泵的功率。
答案：水泵的功率可以通过计算所需的能量转化率得到。
能量转化率可以表示为功率乘以时间。
在这个问题中，所需的能量转化率可以表示为水的重量乘以抽水高度。
能量转化率 = 水的重量× 抽水高度= 水的质量× g × 抽水高度= 水的密度× 体积× g × 抽水高度= 1000kg/m³ × 1000L × 1m³/1000L × 9.8m/s² × 10m将单位转化为国际单位制，得到：= 1000kg/m³ × 1m³ × 9.8m/s² × 10m= 98000J因此，水泵的功率为98000J/60s = 1633.33W，约为1633W。
3. 一个管道的长度为100m，直径为0.5m，流体的密度为1000kg/m³，流速为2m/s。
流体机械复习题及答案
流体机械复习题及答案流体机械复习题及答案流体机械是工程领域中重要的一门学科，它研究流体在机械装置中的运动和力学性质。
掌握流体机械的原理和应用对于工程师来说至关重要。
为了帮助大家更好地复习流体机械知识，下面将给出一些典型的复习题及答案。
题目一：什么是流体机械？流体机械的分类有哪些？答案：流体机械是指将流体的能量转化为机械能的装置。
根据流体机械的工作原理和结构特点，可以将其分为离心泵、容积泵、轴流泵、混流泵、涡轮机等多种类型。
题目二：离心泵的工作原理是什么？它有哪些应用领域？答案：离心泵的工作原理是利用离心力将流体加速，然后将其转化为压力能量。
离心泵广泛应用于供水、排水、空调、石油化工等领域，用于输送液体或将液体提升到一定高度。
题目三：容积泵的工作原理是什么？它有哪些特点？答案：容积泵是利用容积变化来输送流体的泵，其工作原理是通过容积变化产生吸入和排出流体的过程。
容积泵具有输送流量稳定、压力脉动小、自吸能力强等特点，适用于高粘度液体的输送。
题目四：轴流泵和混流泵有什么区别？它们的应用领域分别是什么？答案：轴流泵和混流泵都属于离心泵的一种。
轴流泵的特点是流量大、扬程低，适用于大量液体的输送，如排水、灌溉等。
而混流泵则是流量和扬程介于离心泵和轴流泵之间，适用于中等流量和扬程的输送。
题目五：涡轮机的工作原理是什么？它有哪些应用领域？答案：涡轮机是利用流体对叶片的冲击或冲刷产生转动力矩的机械装置。
涡轮机包括水轮机和汽轮机两种类型，广泛应用于水电站、火电站、船舶等领域，用于发电或提供动力。
通过以上的复习题及答案，相信大家对流体机械的相关知识有了更深入的了解。
复习流体机械不仅需要理解其工作原理和分类，还需要掌握其应用领域和特点。
希望大家能够通过不断的学习和实践，提升对流体机械的理解和应用能力，为工程实践做出更大的贡献。
过程流体机械练习题答案
过程流体机械练习题答案过程流体机械练习题答案过程流体机械是工程领域中的一个重要分支，涉及到流体在各种工程设备和系统中的力学行为与能量转化。
学习过程流体机械需要掌握一定的理论知识和解题技巧。
下面将给出一些过程流体机械练习题的答案，希望对大家的学习有所帮助。
1. 问题：一个半径为0.2m的水泵叶轮以每分钟2000转速旋转，求叶轮周边的线速度。
答案：叶轮周边的线速度可以通过计算叶轮的周长乘以转速得到。
叶轮的周长为2πr，其中r为叶轮的半径。
所以线速度为2πr×n，其中n为转速。
代入数据计算可得线速度为2π×0.2×2000/60 ≈ 41.89 m/s。
2. 问题：一个水泵的进口直径为0.4m，出口直径为0.2m，水泵的进口速度为2m/s，求出口速度是多少？答案：根据连续性方程，流体的质量流率在不可压缩的情况下保持不变。
所以进口的质量流率等于出口的质量流率。
质量流率可以通过密度乘以流体速度和截面积得到。
所以进口的质量流率为ρ1×A1×v1，出口的质量流率为ρ2×A2×v2，其中ρ为流体的密度，A为截面积，v为速度。
由于质量流率相等，所以ρ1×A1×v1 = ρ2×A2×v2。
代入数据计算可得出口速度为(ρ1×A1×v1)/(ρ2×A2) = (2×π×(0.2/2)^2×2)/(π×(0.1/2)^2) ≈ 8 m/s。
3. 问题：一个水泵的扬程为20m，流量为0.1m3/s，求水泵的功率。
答案：水泵的功率可以通过流体的功率定理计算得到。
流体的功率等于流体的流量乘以流体的总压力。
所以功率为ρ×g×H×Q，其中ρ为流体的密度，g为重力加速度，H为扬程，Q为流量。
代入数据计算可得功率为1000×9.8×20×0.1 ≈ 1960 W。
