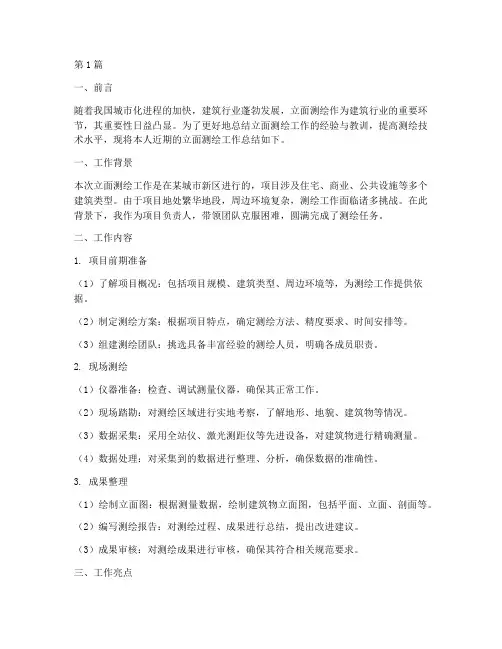

立面测绘工作总结范文(3篇)
第1篇一、前言随着我国城市化进程的加快，建筑行业蓬勃发展，立面测绘作为建筑行业的重要环节，其重要性日益凸显。
为了更好地总结立面测绘工作的经验与教训，提高测绘技术水平，现将本人近期的立面测绘工作总结如下。
一、工作背景本次立面测绘工作是在某城市新区进行的，项目涉及住宅、商业、公共设施等多个建筑类型。
由于项目地处繁华地段，周边环境复杂，测绘工作面临诸多挑战。
在此背景下，我作为项目负责人，带领团队克服困难，圆满完成了测绘任务。
二、工作内容1. 项目前期准备（1）了解项目概况：包括项目规模、建筑类型、周边环境等，为测绘工作提供依据。
（2）制定测绘方案：根据项目特点，确定测绘方法、精度要求、时间安排等。
（3）组建测绘团队：挑选具备丰富经验的测绘人员，明确各成员职责。
2. 现场测绘（1）仪器准备：检查、调试测量仪器，确保其正常工作。
（2）现场踏勘：对测绘区域进行实地考察，了解地形、地貌、建筑物等情况。
（3）数据采集：采用全站仪、激光测距仪等先进设备，对建筑物进行精确测量。
（4）数据处理：对采集到的数据进行整理、分析，确保数据的准确性。
3. 成果整理（1）绘制立面图：根据测量数据，绘制建筑物立面图，包括平面、立面、剖面等。
（2）编写测绘报告：对测绘过程、成果进行总结，提出改进建议。
（3）成果审核：对测绘成果进行审核，确保其符合相关规范要求。
三、工作亮点1. 采用先进测量技术本次测绘工作采用了全站仪、激光测距仪等先进设备，提高了测绘精度，缩短了测绘周期。
2. 严谨的工作态度团队成员严格遵守测绘规范，认真负责地完成每一项工作，确保了测绘成果的准确性。
3. 团队协作团队成员相互配合，共同克服了测绘过程中的困难，保证了项目的顺利进行。
四、存在问题及改进措施1. 存在问题（1）部分建筑物的立面形状复杂，测量难度较大。
（2）个别团队成员对测量仪器的操作不够熟练，影响了测绘进度。
（3）部分数据采集过程中，受到外界环境因素的影响，导致数据误差较大。
房屋测绘报告
房屋测绘报告第一篇：房屋测绘报告根据委托方的要求，我们对位于XXX小区XX幢XX号的房屋进行了测绘。
以下是我们的测绘报告：一、房屋概况该房屋为一处小区内的住宅，建筑面积为XXX平方米，采用钢筋混凝土框架结构，屋顶材料为XXX，外墙为XXX。
房屋总共分为XXX层，设有XXX个房间。
二、房屋平面图我们根据实际测绘情况，制作了该房屋的平面图。
平面图中包含了房屋各个房间的尺寸，以及房间之间的布局。
平面图如下：（此处插入平面图）三、房屋立面图我们还根据测绘情况，制作了该房屋的立面图。
立面图中包含了房屋外墙的高度、宽度等尺寸，以及窗户、门等开口的位置和尺寸。
立面图如下：（此处插入立面图）四、房屋立面剖面图在实际测绘过程中，我们还绘制了该房屋的立面剖面图，用于表示房屋内部结构的布局。
立面剖面图如下：（此处插入立面剖面图）五、结论根据我们的测绘结果，该房屋各个房间的尺寸和布局与实际情况符合。
以此可以作为业主和开发商在装修和销售过程中的参考。
以上为我们对该房屋的详细测绘报告。
如委托方需要更加详细的测绘结果或任何咨询服务，请与我们联系。
第二篇：房屋测绘报告根据委托方的要求，我们对位于XXX街道XXX小区XX幢XXX号的房屋进行了测绘。
以下是我们的测绘报告：一、房屋概况该房屋位于小区内，建筑面积为XXX平方米，采用架空层板结构，屋顶材料为XXX，外墙为XXX。
房屋总共分为XXX 层，设有XXX个房间。
二、房屋平面图我们根据实际测绘情况，制作了该房屋的平面图。
平面图包含了每个房间的尺寸，以及房间之间的布局。
平面图如下：（此处插入平面图）三、房屋立面图我们还根据测绘情况，制作了该房屋的立面图。
立面图包含了房屋外墙的高度、宽度等尺寸，以及窗户、门等开口的位置和尺寸。
立面图如下：（此处插入立面图）四、房屋立面剖面图在实际测绘过程中，我们还绘制了该房屋的立面剖面图，以显示房屋内部结构的布局。
立面剖面图如下：（此处插入立面剖面图）五、结论根据我们的测绘结果，该房屋各个房间的尺寸和布局与实际情况符合。
建筑立面测绘实施方案范本
建筑立面测绘实施方案范本建筑立面测绘实施方案一、项目背景该建筑立面测绘项目位于xxx市中心商业区，建筑高度为15层，建筑面积为10000平方米。
本次测绘旨在准确获取建筑立面的相关数据，为后续设计和施工提供准确的参考。
二、测绘目标1.获取精确的建筑立面平面图和立面图；2.测量建筑立面的尺寸和高度；3.记录建筑立面上的构件和装饰元素。
三、测绘方法1.现场测量：派遣专业测绘师前往现场，进行实地测量；2.影像测量：利用航空遥感和无人机技术，获取建筑立面的卫星影像或航空影像。
四、测绘步骤1.确定测绘范围：根据项目需求，确定建筑的具体测绘范围；2.准备测绘设备：准备测量仪器、测量辅助工具和安全设备；3.现场测量：按照事先制定的测绘方案，在现场进行实地测量，包括建筑立面的尺寸、高度和构件等；4.数据处理：将现场测量数据进行整理和处理，得到准确的建筑立面数据；5.绘制图纸：根据测量得到的数据，绘制建筑立面的平面图和立面图。
五、质量控制1.测绘师资格审查：确保测绘师具备相关资质和经验；2.测绘设备校准：对测绘设备进行定期校准，保证测量结果的准确性；3.现场测量质检：对现场测量数据进行质检，确保测量结果的准确性和一致性；4.图纸审核：由专业人员对绘制的图纸进行审核，确保图纸的准确性。
六、安全措施1.测绘师必须佩戴安全帽和安全鞋，遵守现场安全规定；2.测绘师需熟悉现场环境，并注意周围的安全因素；3.测绘师需遵守测绘作业的相关安全操作规范。
七、预算与工期1.预算：根据项目的具体情况，制定测绘项目的预算；2.工期：根据项目的复杂程度和面积大小，制定测绘项目的工期。
八、风险与应对措施1.天气不利：如果遇到恶劣天气无法进行现场测量，可以选择采用影像测量方法进行测绘；2.现场安全事故：要严格遵守安全操作规范，做好现场安全防范工作，确保测绘师的人身安全。
以上为建筑立面测绘实施方案范本，具体实施方案可根据项目要求进行调整和修改。
全站仪测绘建筑物立面图
全站仪测绘建筑物立面图摘要：“一座建筑物是否美观，很大程度上决定于它在主要立面上的艺术处理，包括造型与装修是否优美。
在设计阶段中，立面图主要是用来研究这种艺术处理的。
在施工图中，它主要反映房屋的外貌和立面装修的做法。
在与房屋立面平行的投影面上所作房屋的正投影图，称为建筑立面图，简称立面图。
”关键词：建筑立面；测量；数据处理日前，测量建筑物立面图的主要技术方法是三维激光扫描技术，利用激光测距的原理，通过记录被测物体表面大量的密集的点的三维坐标、反射率和纹理等信息，可快速复建出被测目标的三维模型及线、面、体等各种图件数据。
但仪器价格高，后期数据处理需要专业培训，因此部分建筑物立面还需要通过传统方法进行测量。
1、立面测量的基本原理假定某建筑物如图1所示，点1～8位于正立面上，1和8沿铅垂线在高程为0（即Ｈ＝0）的水平面上的投影为1′和8′，点p为建筑物上的某一点。
正立面附近已布设测量控制点s和Ｔ，其在测量坐标系x－y－h中的平面坐标x，y和高程h为已知。
假定以1～2～7～8所在的铅垂面作为投影面绘制立面图，投影面与高程为0的水平面的交线为1′～8′。
现建立以１′为坐标原点、以与投影面垂直的方向为Ａ轴、以1′～8′方向为B轴、以11′的铅垂线方向为C轴的３维坐标系A～B～C，本文中称为“立面坐标系”。
若能确定1，8和Ｐ在立面坐标系的3维坐标，则可以在投影面上准确表示这三个点的投影位置，据此可以绘出对应的立面图，因此立面测量的关键是求特征点在立面坐标系中的3维坐标。
立面测量时若选定 S 为测站点，T 为后视点，照准 P点目标，则根据全站仪测量原理可得［3］：x P ＝x S ＋S SP • ｓｉｎZ SP • ｃｏｓ（αST＋βP）y P ＝y S ＋S SP • ｓｉｎZ SP • ｓｉｎ（αST＋βP）H P ＝H S ＋S SP • ｃｏｓZ SP ＋i －v式中：x S ，y S 和 H S 为 S 点在测量坐标系中的平面坐标和高程，x P ， y P 和 H P 为 P 点在测量坐标系中的平面坐标和高程；S SP 是 S 和 P 点间的斜距；Z SP 是 S 和 P 点间的天顶距；βP 是视线 SP 与后视方向 sT 间的水平角；i 是仪器高；v 是觇标高。
古建筑测绘实践报告(一)
古建筑测绘实践报告(一)古建筑测绘实践报告1. 简介本报告旨在总结古建筑测绘实践过程中的关键问题、解决方案和实践经验，以便进一步改进古建筑测绘工作的质量和效率。
2. 实践背景•目标：对指定古建筑进行精确、全面的测绘工作•地点：古建筑位于某市中心的历史风貌保护区•时间：2020年6月至2021年1月3. 实践过程筹备阶段•确定测绘目标：测绘建筑的平面图、立面图、剖面图等信息•调研相关技术：研究激光测量、摄影测量、地理信息系统等技术在古建筑测绘中的应用•确定测绘工具和设备：购买激光测量仪、传感器、摄影测量仪等设备•编制测绘计划：确定测绘工程的工期、工作流程和人员分工•现场准备：清理测绘区域，确保测绘设备能够正常使用•激光测量：使用激光测量仪对古建筑的关键点进行测量，获取平面坐标和高程数据•摄影测量：使用摄影测量仪对古建筑进行拍摄，获取影像数据作为后续处理的基础•数据处理：利用地理信息系统软件对测量和拍摄的数据进行处理，生成建筑的平面图、立面图等信息•数据校对：对处理后的数据进行校对和修正，确保测绘结果的准确性和完整性效果评估•结果展示：将测绘结果制作成专业报告和演示文稿，用于展示和交流•评估与反馈：与古建筑专家进行评估和讨论，获得针对性的反馈和改进建议•修正与改进：根据评估结果进行修正和改进，提升测绘工作的质量和效率1.充分的筹备工作是成功的关键：在实施前准备阶段，充分了解测绘目标和相关技术，编制详细的测绘计划，能够提前预知可能碰到的问题并采取相应措施。
2.合理的设备选择能够提高工作效率：根据古建筑的特点和测绘需求，选用适合的激光测量仪和摄影测量仪，能够有效提高测绘工作的效率和准确性。
3.数据处理和校对的准确性至关重要：在数据处理过程中，要严格按照规范进行操作，确保处理结果的准确性。
数据校对也是不可或缺的环节，只有经过校对的数据才能真实反映古建筑的实际情况。
4.与专家的合作是不可或缺的：与古建筑专家的合作和反馈是实践过程中重要的一环。
建筑面积测绘报告范本
附件1公司自编号: 工程建筑面积测绘成果报告（房屋竣工建筑面积）项目名称：建设地址：建设单位：测绘单位：年月日作业声明一、受托方与委托方没有利害关系，也与有关当事人没有利害关系。
二、本竣工实测项目作业人员于对坐落于进行了实地测量，并由作业人员于形成本测绘成果报告书。
本测绘成果委托方于组织对本测绘成果进行验收，验收合格。
三、本次测绘成果建筑面积计算的标准采用《建筑工程建筑面积计算规范》，供房屋竣工规划核实使用。
四、本单位保证本测绘成果的真实性、准确性、完整性，对本测绘成果质量负责。
五、本房屋建筑面积测绘成果报告书加盖我单位测绘成果资料专用章后方可生效。
外业测量人：内业作业人：一级检查人：二级检查人：测绘机构（盖章）：目录1.项目及作业基本信息…………………………………………… *页1.1项目基本信息………………………………………………… *页1.2作业基本信息………………………………………………… *页1.3测绘房屋坐落分布图………………………………………… *页1.4建筑面积实测技术说明……………………………………… *页1.5房屋现场情况说明…………………………………………… *页1.6建筑物现状影像图…………………………………………… *页2.房屋竣工建筑面积测绘成果…………………………………… *页2.1房屋竣工建筑面积计算规则………………………………… *页2.2房屋竣工建筑面积汇总表…………………………………… *页2.3各楼号房屋竣工建筑面积统计表…………………………… *页2.4各楼号分层竣工建筑面积统计表…………………………… *页2.5房屋竣工建筑面积测绘图…………………………………… *页附件1、房屋竣工建筑面积和房屋产权面积差异对比表附件2：房屋建筑面积测绘成果报告（产权面积）附件3：《四川省测绘项目备案登记通知书》复印件附件4：测绘单位资质证书复印件附件5：作业人员、一、二级检查人员《测绘作业证》、《职业资格证书》复印件1. 项目及作业基本信息1.1项目基本信息1.2. 2本次报告作业人员、检查人员情况1.3测绘房屋坐落分布图1.5房屋现场情况说明1.6建筑物现状影像图2.房屋竣工建筑面积测绘成果2.1房屋竣工建筑面积计算规则1、建筑工程建筑面积计算规范（最新版）；2、《眉山市城市规划管理技术规定》（最新版）及相关补充规定和解释。
企业房产测绘报告模板
企业房产测绘报告模板1. 引言本测绘报告是针对企业房产进行的一次详细测绘，旨在为企业提供准确的房产信息和数据。
本报告将包括测绘目的、测绘范围、测绘方法、测绘结果以及建议等内容，以便企业更好地管理和规划其房产。
2. 测绘目的根据企业的需求，本次测绘的目的主要包括：- 提供准确的房产信息和数据，包括地理位置、建筑结构、用途等；- 分析房产的现状和状况，为企业制定合理的规划和管理方案提供科学依据；- 评估房产的价值和潜在风险，为企业的房地产投资决策提供参考。
3. 测绘范围本次测绘的范围涵盖企业拥有的全部房产，包括但不限于：- 办公楼- 厂房- 仓库- 实验室- 其他附属建筑4. 测绘方法为保证测绘结果的准确性和可靠性，我们采用了以下测绘方法：4.1 地面测量采用全站仪对房产地面进行实地测量，包括地面高程、水平位置等参数。
4.2 建筑结构测量通过激光扫描仪对建筑物进行三维测量，获取建筑物的外形、结构和尺寸等数据。
4.3 室内测量利用激光测距仪和平板电脑进行室内测量，包括房间面积、墙体厚度、门窗位置等参数。
4.4 统计数据分析通过对测绘获得的数据进行统计分析，提取关键信息，为后续的分析和建议提供依据。
5. 测绘结果根据以上测绘方法，我们获得了如下的测绘结果：5.1 房地产概况- 房产总面积：XXX 平方米- 房产用途分布：办公楼占比XX%、厂房占比XX%、仓库占比XX%、实验室占比XX%、其他附属建筑占比XX%- 房产所在地区市场均价：XXX 元/平方米5.2 房产特点- 地理位置：XXX- 建筑结构：XXX- 用途分区：XXX- 抗震等级：XXX5.3 环境评估- 周边交通便捷性：XXX- 邻近配套设施：XXX- 环境噪音：XXX- 环境污染：XXX5.4 建筑物评估- 房屋结构完好性评估：XXX- 房屋维修保养情况：XXX- 建筑物改造和扩建潜力：XXX6. 建议基于以上的测绘结果和分析，我们对企业的房地产管理和规划提出以下建议：- 根据房产特点和周边环境，合理规划房产的使用方式和布局，提高房产的效益；- 加强建筑物的维修保养工作，延长建筑物的使用寿命，降低维修成本；- 鉴于房屋结构完好性评估结果，建议加强房屋的加固和改造工作，确保员工的安全；- 考虑房地产市场的发展潜力，对空置或闲置的房产进行重新规划和利用；- 考虑房产附近的交通便捷性和配套设施，为员工提供更好的工作和生活环境。
建筑面积测绘方案范本
建筑面积测绘方案范本建筑面积测绘方案范本一、目的及背景为了准确测量建筑物的面积，为规划、设计和管理提供准确的数据支持，制定本测绘方案。
本方案适用于建筑物的外部立面以及各个室内空间的面积测量。
二、测绘方法1. 对于建筑物的外部立面，采用直角测量法。
首先，在建筑物四个角落标出基准点，并与建筑物立面墙壁的交点连线。
然后，用测距仪或直角定规测量每个墙壁的长度，并记录下来。
最后，将各个墙壁长度相加，得到建筑物的外部立面面积。
2. 对于室内空间的面积测量，采用逐室分块测量法。
首先，将建筑物分成不同的室内空间，如客厅、卧室、厨房等。
然后，在每个室内空间的边界上标出基准点，并用直角定规测量每个墙壁的长度，并记录下来。
接着，将各个墙壁长度相加，得到每个室内空间的面积。
最后，将各个室内空间的面积相加，得到整个建筑物的室内面积。
三、测绘工具1. 测距仪：用于测量建筑物外部立面墙壁的长度。
2. 直角定规：用于测量建筑物外部立面墙壁以及室内空间墙壁的长度。
3. 笔记本电脑：用于记录测量数据。
四、测绘流程1. 设定测量基准点：在建筑物的四个角落标出基准点，并与建筑物立面墙壁的交点连线。
2. 测量外部立面面积：使用测距仪或直角定规测量每个墙壁的长度，并记录下来。
将各个墙壁长度相加，得到建筑物的外部立面面积。
3. 划分室内空间：将建筑物划分成不同的室内空间，并在边界上标出基准点。
4. 测量室内空间面积：使用直角定规测量每个墙壁的长度，并记录下来。
将各个墙壁长度相加，得到每个室内空间的面积。
5. 计算建筑物总面积：将各个室内空间的面积相加，得到整个建筑物的室内面积。
将室内面积与外部立面面积相加，得到建筑物的总面积。
五、质量控制1. 在测量过程中，要保持测量工具的准确性和精度，确保数据的准确性。
2. 测绘人员要具备一定的专业知识和测量技能，保证测量操作的正确性。
3. 测绘结果应与实际情况相符，如有偏差，应及时排查错误并进行修正。
六、风险控制1. 在测量过程中，要注意安全防护措施，确保人员的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
房屋立面测绘报告
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
慈土勘测<2011>209
乙级资质
慈溪市土地勘测规划设计院有限公司
房屋立面测绘报告
测绘单位：慈溪市土地勘测规划设计有限公司
地址：慈溪市浒山街道孙塘南路98号
电话：0574—
邮政编码：315300
日期：2011年9月28日
景观大道综合改造安置区线上日照结果
客体立面图测绘
一、概况
我院受慈溪恒泰置业有限公司委托，对恒泰公寓日照分析所涉及到的周边现状进行了1︰500数字化地形图测绘和立面图测绘。
本次立面图测绘范围：东至浒横河，南至南二环中路，西至金山路，北至金一路。
我院于2011年9月20日进场测量，于9月28日完成外业测量与内业整理工作。
共完成测立面的房屋12栋。
二、主要作业依据
(1). CJJ8-99《城市测量规范》，以下简称《规范》；
(2). GB/T7979-1995《1∶500、1∶1000、1∶2000地形图图式》；
(3). 浙江省地方标准DB33/T552-2005《1∶500、1∶1000、1∶2000基础数字地形图测绘规范》；
(4).《NBCORS网络RTK测量技术规定（试行）（2009版）》，简称《规定》；
(5).《卫星定位城市测量技术规范》（CJJ/T 73-2010）简称《技术规范》；
(6).《国家三、四水准测量规范》GB 12898-91
(7).《测绘产品检查验收规定》CH 1002-95
(8).《测绘产品质量评定标准》CH 1003-95三、控制测量
1．平面控制测量
平面控制：利用NBCORS网络参考站，平面采用网络RTK技术观测，利用测区附近已知控制点（宁波国土测绘院于2006年施测，成果属于宁波市独立坐标系）CXI0014、CXI0246进行检测，共独立检测两次，两次检测互差为(限差为2cm)，与已知点成果数据较差为(限差为5cm)，以上成果均符合《技术规范》要求，利用网络RTK在测区内布设4个图根控制点。
2．高程控制测量
高程控制：利用NBCORS网络参考站，高程采用网络RTK技术观测，利用测区附近已知控制点（宁波国土测绘院于2006年施测，成果属于1985国家高程基准）CXI0014、CXI0246进行检测，共独立检测两次，两次观测互差为(限差为3cm)，与已知点成果数据较差为(限差为
4cm)，以上成果均符合《技术规范》要求，利用网络RTK在测区内施测图根控制点高程。
四、地形图测绘
地形图的测绘是各种图件形成的基础，它的各项精度指标及各要素的完整性直接影响到最终成果成图的质量，因此它是整个工程顺利实施和质量保证的前提。
基础地形、地貌测绘内容按照《城市测量规范》1∶500地形图上内容要求操作。
利用全站仪进行野外数据采集，将采集的原始数据转换成标准格式文件，导入微机，采用南方CASS数字测图系统进行内业编辑。
为保证施测精度，施测前应做测站点、定向点检查，施测三个方向以上必须归零检查，归零差不应大于36秒，否则应重测该站全部方向。
测站到界址点的距离，一般不大于150米。
并且各个测站之间应施测一定数量的重合点进行测站间的比较，对于重合点间较差未达到规范要求的应查找原因，及时进行补测或重测。
测注高程注记点按有关技术规定执行，地形起伏较大地区要适当增加高程点密度。
各种地形要素的表示和取舍按《规程》、《规范》和《图式》要求执行。
为使地形图图面简明、清晰、主次分明、表示方法统一。
五、房屋立面图测绘
①待测范围内所有居住的房屋的平面位置需测绘。
除居住房屋外的附属建筑及设施全部不测绘。
②待测范围内所有居住的房屋的窗台需测量。
窗台的测量位置要求见《慈溪市建设项目日照分析技术规则》的8-11页规定。
窗台的测量要求为：房屋主朝向（朝南）所有窗台及朝向待建工程方向的窗台需要逐层全部测出；需测出每个窗台的4个角坐标及高程（即可确定出窗台底高度、窗台顶高度及窗台宽度）。
③待测范围内所有居住的房屋的室内、室外地坪高。
④待测范围内所有居住的房屋的屋顶高度。
⑤待测范围内所有厂房窗体不测绘，但需绘制平面图。
⑥立面图制作。
需按每个房屋编号顺序绘制房屋立面图。
制作后均需套上图框。
绘制立面图时需要注明室内地坪高、室外地坪高、每个窗台底高、顶高、及宽度标注。
六、产品质量检查
本测区实行三级检查制，即在小组自查的基础上进行院过程检查和院技术质检部最终检查，具体步骤如下：
1．小组自查：成图过程中的地物属性编码，图块封闭性的自我检查，各类注记字体是否统一正确。
检查是否有错漏地物现象，对地形图高程及等高线进行重点检查，以确保地形图的整体质量。
2．院过程检查：院过程检查在小组自查的基础上进行，院专职检查人员配合主任工程师按照本测区相关的技术标准对成果成图资料进行全面细致检查。
3．院技术质检部检查
审查图面表示，图式符号，地物符号的运用及各种注记是否正确，地形要素是否表示完整合理。
外业巡视检查，检查是否存在差、错、漏现象。
检查分层数据与外业图形数据是否一致，属性结构及内容是否符合规范。
通过检查认为，该测区控制布设合理，技术方法正确，各项精度符合要求，地形各要素测绘齐全，符号运用正确，地物点精度符合要求，格式符合要求，成果资料装订美观，符合规定。
七、成果提交
①房屋立面测绘报告；
②线上日照结果客体立面图；
③日照分析图。
