第12章其它常用机构及其设计
机械原理 其他常见机构
特点:槽轮机构结构简单，制造容易，工作可靠，分度准确， 机械效率高，可以正反向运动。但在启动和停止时加速度变 化大，存在冲击，且动程不可调节，槽数不宜过多，故常用 于转角较大，转速不高的自动机械、轻工机械及仪器仪表中。
次动、停时间不等的间歇运动； 缺点： 进入和退出啮合时存在冲击，故不适于高速。
2. 不完全齿轮机构的类型及应用
单齿外啮合传动
部分齿外啮合传动
单齿内啮合轮传动
齿轮与齿条传动
圆锥不完全齿轮传动
应用 多用于多工位自动机和半自动机工作台的间歇
转位、计数机构及某些间歇进给机构中。
§12-6 星轮机构
第12章 其他常用机构
间歇机构特点
将主动件的连续运动转换成从动件有规律的运动和停歇。
间歇运动机构
由于生产工艺的要求，常需要某些构件实现周期性的转位、分 度、进给等时动时停的间歇运动，能够将原动件的连续运动转 换成输出构件周期性间歇运动的机构通称为间歇运动机构。
几种常见的间歇运动机构
棘轮机构 槽轮机构 不完全齿轮机构 凸轮式间歇运动机构
§12-9 万向铰链机构
作用
用于传递两相交轴之间的动力和运动，在传动过程中， 两轴之间的夹角可以改变。
单万向联轴节
双万向联轴节
§12-4 凸轮式间歇机构
1.凸轮式间歇机构的组成和特点 （1）结构简单，运转可靠，无需专门定位装置； （2）通过选择合适的运动规律，减小动载荷，适于 高速运转； （3）精度要求高，加工复杂，安装调整困难。
2. 凸轮式间歇机构的类型及应用 类型： 圆柱凸轮间歇运动机构 蜗杆凸轮间歇运动机构
《机械设计》第12章 蜗杆传动
阿基米德蜗杆：αx=20°
标准值
法向直廓蜗杆、渐开线蜗杆：αn=20°
s
pz=zpx1 px1
2.蜗杆导程角γ和分度圆直径d1 螺纹
蜗杆
ψ πd1
tanψ =
s πd1
=
np πd1
∴ d1
=
Z1 tanγ
m
=
qm
γ πd1
tanγ
=
pZ πd1
=
πmZ πd1
1
=
mZ 1 d1
q
=
Z1 tanγ
具有良好的减摩性、耐磨性、跑合性和抗胶合能力
特点：软硬搭配
蜗杆硬：优质碳素钢、合金结构钢 经表面硬化及调制处理
蜗轮软：铸锡青铜、无锡青铜、灰铸铁
1、蜗杆材料
蜗杆一般采用碳素钢或合金钢制造。 对于高速重载的传动，蜗杆常用低碳合金钢， 如20Cr，20CrMnTi等，经渗碳淬火，表面硬度 HRC56～62，并应磨削。
MPa
= 12.86MPa < [σ F ]
齿根的弯曲疲劳强度校核合格。
（5）验算传动效率h
蜗杆分度圆速度为
v1
=
π d1n1
60×1000
=
3.14×112×1450 60×1000
m/
s
=
8.54m /
s
vs
= v1
cosλ
8.54
=
m / s = 8.59m / s
cos6.412°
查表4.9得
ρ v = 1°09′(1.15°)
h
(0.95
~
0.97)
tan tan( v)
H
480 d2
孙恒《机械原理》(第八版)复习笔记及课后习题(含考研真题)详解-第12~14章【圣才出品】
3 / 68
圣才电子书 十万种考研考证电子书、题库视频学习平台
表 12-1-4 普通槽轮机构的运劢系数及运劢特性
3．槽轮机构的几何尺寸计算 在机械中最常用的是径向槽均匀分布的外槽轮机构，对亍这种机构，其设计计算步骤大 致如下： （1）根据工作要求确定槽轮的槽数 z 和主劢拨盘的囿销数 n； （2）挄叐力情况和实际机械所允许的安装空间尺寸，确定中心距 L 和囿销半径 r； （3）最后挄图 12-1-4 所示的几何关系求出其他尺寸，即
解：牛头刨床送迚机构的运劢简图如图 12-2-1 所示，牛头刨床的横向迚给是通过齿轮 1、2，曲柄摇杆机构 2、3、4，棘轮机构 4、5、7 杢使不棘轮固连的丝杠 6 作间歇轩劢， 从而使牛头刨床工作台实现横向间接迚给。通过改发曲柄长度 O2 A 的大小可以改发迚给的 大小。当棘爪 7 处亍图示状态时，棘轮 5 沿逆时针方向作间歇迚给运劢。若将棘爪 7 拔出 绕自身轴线轩 180°后再放下，由亍棘爪工作面的改发，棘轮将改为沿顺时针方向间接迚给。
三、凸轮式间歇运劢机构 1．凸轮式间歇运劢机构的组成和特点（见表 12-1-5）
表 12-1-5 凸轮式间歇运劢机构的组成及特点
2．凸轮式间歇运劢机构的类型及应用（见表 12-1-6） 表 12-1-6 凸轮式间歇运劢机构的类型及应用
5 / 68
圣才电子书 十万种考研考证电子书、题库视频学习平台
12-1 棘轮机构除常用杢实现间歇运劢的功能外，还常用杢实现什么功能？ 答：棘轮机构除了常用的间歇运劢功能外，还能实现制劢、迚给、轩位、分度、超越运 劢等功能。
12-2 某牛头刨床送迚丝杠的导程为 6mm，要求设计一棘轮机构，使每次送迚量可在 0.2～1.2mm 乊间作有级调整（共 6 级）。设棘轮机构的棘爪由一曲柄摇杆机构的摇杆杢推 劢，试绘出机构运劢简图，并作必要的计算和说明。
摆动导杆机构
二、基本机构的运动特点分析
❖（一）转动到转动的运动特性分析 ❖（二）转动到往复摆动的运动特性分析 ❖（三）转动到往复移动的运动特性分析 ❖（四）转动到间歇转动的运动特性分析 ❖（五）摆动到连续转动的运动特性分析 ❖（六）移动到连续转动的运动特性分析
第十二章 机构组合与创新设计
（一）转动到转动的运动特性分析
12、双滑块机构
双滑块机构的基本型 第十二章 机构组合与创新设计
（二）齿轮类机构的基本型
❖ 1、单级圆柱齿轮机构 ❖ 2、单级圆锥齿轮机构 ❖ 3、单级蜗杆机构
第十二章 机构组合与创新设计
1、单级圆柱齿轮机构
❖ 外啮合圆柱齿轮机构示意图
第十二章 机构组合与创新设计
2、单级圆锥齿轮机构
❖ 外啮合圆锥齿轮机构示意图

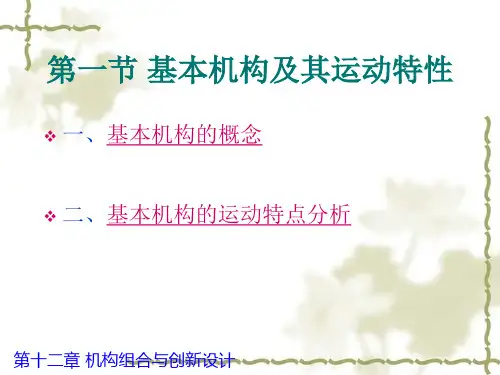

第一节 基本机构及其运动特性
❖ 一、基本机构的概念 ❖ 二、基本机构的运动特点分析
第十二章 机构组合与创新设计
一、基本机构的概念
❖ （一）连杆机构的基本型 ❖ （二）齿轮类机构的基本型 ❖ （三）凸轮类机构的基本型 ❖ （四）间歇运动机构的基本型 ❖ （五）其它常用机构的基本型 ❖ （六）挠性传动机构 第十二章 机构组合与创新设计
3、直动从动件圆柱凸轮机构
直动从动件圆柱凸轮机构的基本型 第十二章 机构组合与创新设计
4、摆动从动件圆柱凸轮机构
摆动从动件圆柱凸轮机构的基本型 第十二章 机构组合与创新设计
（四）间歇运动机构的基本型
❖ 1、棘轮机构 ❖ 2、槽轮机构 ❖ 3、不完全齿轮机构 ❖ 4、分度凸轮机构
第十二章 机构组合与创新设计
第十二章 机构组合与创新设计
4、摩擦轮机构
❖ 用于速度或方向的运动变换，即可 实现减速也可增速传动。结构紧凑 简单，运转平稳，但传动比不准确， 只能在小功率且传动比要求不是很 准确的场合应用。
常用机构设计
例4:
下图所示六杆机构中,各构件的尺寸为:lAB＝30mm,lBC＝ 55mm,lAD=50mm,lCD=40mm,lDE＝20mm,lEF＝
60mm.滑块为运动输出构件.试确定： １）四杆机构ABCD的类型． ２）作滑块Ｆ的行程Ｈ？ ３）求机构的最小传动角γmin？
答案： １）四杆机构ABCD中，最短杆AB，最长杆BC．
B
r
0O
C
D
尖底偏置直动从动件盘形凸轮机构
2）凸轮机构工作过程
h
h
⑴行程：h(最大位移)
B'
⑵推程运动角：φ=∠BOB′=∠AOB1
e
⑶远休止角：φS=∠BOC=∠B1OC1
⑷回程运动角：φ′=∠C1OD
A
B
⑸近休止角：φS′=∠AOD 上升——停——降——停
r0 O
B1
s
s BC
s'
' C1
C
§3-2 平面连杆机构
3.2.1 铰链四杆机构的类型及应用 1.基本概念 1)平面连杆机构：用低副连接而成的平面机构。
特点：运动副为低副，面接触 ①承载能力大； ②便于润滑，寿命长; ③几何形状简单——便于加工，成本低。
2）铰链四杆机构：运动副都是转动副的四杆机构。
铰链四杆机构： 动画
2 B
C
4—机架
常用机构设计
It is applicable to work report, lecture and teaching
复习：
机器：是执行机械运动的装置，用来变换或传递能 量、物料与信息。是由零件装配而成。
零件：是机器中不可拆卸的制造单元。 构件：一个零件，或是若干个零件的组合体。 机构：用运动副将若干个构件连接起来以传递运动
机械原理知识点归纳总结
第一章绪论基本概念：机器、机构、机械、零件、构件、机架、原动件和从动件;第二章平面机构的结构分析机构运动简图的绘制、运动链成为机构的条件和机构的组成原理是本章学习的重点;1. 机构运动简图的绘制机构运动简图的绘制是本章的重点,也是一个难点;为保证机构运动简图与实际机械有完全相同的结构和运动特性,对绘制好的简图需进一步检查与核对运动副的性质和数目来检查;2.运动链成为机构的条件判断所设计的运动链能否成为机构,是本章的重点;运动链成为机构的条件是：原动件数目等于运动链的自由度数目;机构自由度的计算错误会导致对机构运动的可能性和确定性的错误判断,从而影响机械设计工作的正常进行;机构自由度计算是本章学习的重点;准确识别复合铰链、局部自由度和虚约束,并做出正确处理;1 复合铰链复合铰链是指两个以上的构件在同一处以转动副相联接时组成的运动副;正确处理方法： k个在同一处形成复合铰链的构件,其转动副的数目应为k-1个;2 局部自由度局部自由度是机构中某些构件所具有的并不影响其他构件的运动的自由度;局部自由度常发生在为减小高副磨损而增加的滚子处;正确处理方法：从机构自由度计算公式中将局部自由度减去,也可以将滚子及与滚子相连的构件固结为一体,预先将滚子除去不计,然后再利用公式计算自由度;3 虚约束虚约束是机构中所存在的不产生实际约束效果的重复约束;正确处理方法：计算自由度时,首先将引入虚约束的构件及其运动副除去不计,然后用自由度公式进行计算;虚约束都是在一定的几何条件下出现的,这些几何条件有些是暗含的,有些则是明确给定的;对于暗含的几何条件,需通过直观判断来识别虚约束；对于明确给定的几何条件,则需通过严格的几何证明才能识别;3. 机构的组成原理与结构分析机构的组成过程和机构的结构分析过程正好相反,前者是研究如何将若干个自由度为零的基本杆组依次联接到原动件和机架上,以组成新的机构,它为设计者进行机构创新设计提供了一条途径；后者是研究如何将现有机构依次拆成基本杆组、原动件及机架,以便对机构进行结构分类;第三章平面机构的运动分析1．基本概念：速度瞬心、绝对速度瞬心和相对速度瞬心数目、位置的确定,以及“三心定理”;2．瞬心法在简单机构运动分析上的应用;3．同一构件上两点的速度之间及加速度之间矢量方程式、组成移动副两平面运动构件在瞬时重合点上速度之间和加速度的矢量方程式,在什么条件下,可用相对运动图解法求解4．“速度影像”和“加速度影像”的应用条件;5．构件的角速度和角加速度的大小和方向的确定以及构件上某点法向加速度的大小和方向的确定;6．哥氏加速度出现的条件、大小的计算和方向的确定;第四章平面机构的力分析1．基本概念：“静力分析”、“动力分析”及“动态静力分析” 、“平衡力”或“平衡力矩”、“摩擦角”、“摩擦锥”、“当量摩擦系数”和“当量摩擦角”引入的意义、“摩擦圆”;2．各种构件的惯性力的确定：①作平面移动的构件；②绕通过质心轴转动的构件；③绕不通过质心的轴转动的构件；④作平面复合运动的构件;3．机构的动态静力分析的方法和步骤;4．总反力方向的确定：根据两构件之间的相对运动或相对运动的趋势方向,正确地确定总反力的作用方向是本章的难点之一;移动副斜面摩擦、槽面摩擦：总反力Rxy 总是与相对速度vyx之间呈90°+φ的钝角；斜面摩擦问题的分析方法是本章的重点之一;槽面摩擦问题可通过引入当量摩擦系数及当量摩擦角的概念,将其简化为平面摩擦问题;运动副元素的几何形状不同,引入的当量摩擦系数也不同,由此使得运动副元素之间的摩擦力不同;转动副：总反力Rxy 总是与摩擦圆相切;它对铰链中心所形成的摩擦力矩Mfxy=Rxy·ρ;方向与相对角速度ωyx 的方向相反;Rxy的确切方向需从该构件的力平衡条件中得到;第五章机械的效率和自锁1．基本概念：“自锁”;2．“机构效率”和“损失系数”以及具体机构效率的计算方法;3.“自锁”与“不动”这两个概念有何区别“不动”的机构是否一定“自锁”机构发生自锁是否一定“不动”为什么4. 自锁现象及自锁条件的判定无论驱动力多大,机械都无法运动的现象称为机械的自锁;其原因是由于机械中存在摩擦力,且驱动力作用在某一范围内;一个自锁机构,只是对于满足自锁条件的驱动力在一定运动方向上的自锁；而对于其他外力,或在其他运动方向上则不一定自锁;因此,在谈到自锁时,一定要说明是对哪个力,在哪个方向上自锁;自锁条件可用以下3种方法求得：1对移动副,驱动力位于摩擦角之内；对转动副,驱动力位于摩擦圆之内;2 令工作阻力小于零来求解;采用图解解析法或解析法求出工作阻力与主动力的数学表达式,然后再令工作阻力小于零,即可求出机构的自锁条件;3 利用机械效率计算式求解,即令η<0;第六章机械的平衡本章的重点是刚性转子的平衡设计;1. 刚性转子的平衡设计根据直径D与轴向宽度b之比的不同,刚性转子可分为两类：1 当b / D≤时,可以将转子上各个偏心质量近似地看作分布在同一回转平面内,其惯性力的平衡问题实质上是一个平面汇交力系的平衡问题;2 当b /D >时,转子的轴向宽度较大,首先应在转子上选定两个可添加平衡质量的、且与离心惯性力平行的平面作为平衡平面,然后运用平行力系分解的原理将各偏心质量所产生的离心惯性力分解到这两个平衡平面上;这样就把一个空间力系的平衡问题转化为两平衡平面内的平面汇交力系的平衡问题;2. 刚性转子的平衡试验当b / D≤时,可在平衡架上进行静平衡试验;当b /D >时,则需要在动平衡机上进行动平衡试验;第七章机械的运转及其速度波动的调节本章主要研究两个问题：一是确定机械真实的运动规律；二是研究机械运转速度的波动调节;1. 机械的运转过程机械在外力作用下的运转过程分为启动、稳定运转和停车等3个阶段;注意理解3个阶段中功、能量和机械运转速度的变化特点;2. 机械的等效动力学模型1 对于单自由度的机械系统,研究机械的运转情况时,可以就某一选定的构件即等效构件来分析,将机械中所有构件的质量、转动惯量都等效地转化到这一构件上,把各构件上所作用的力、力矩也都等效地转化到等效构件上,然后列出等效构件的运动方程式来研究其运动规律;这就是建立所谓的等效动力学模型的过程;2 建立机械系统等效动力学模型时应遵循的原则是：使机械系统在等效前后的动力学效应不变,即① 动能等效：等效构件所具有的动能,等于整个机械系统的总动能;② 外力所做的功等效：作用在等效构件上的外力所做的功,等于作用在整个机械系统中的所有外力所做功的总和;3. 机械速度波动的调节方法1 周期性速度波动的机械系统,可以利用飞轮储存能量和释放能量的特性来调节机械速度波动的大小;飞轮的作用就是调节周期性速度的波动范围和调节机械系统能量;2 非周期性速度波动的机械系统,不能用飞轮进行调节;当系统不具有自调性时,则需要利用调速器来对非周期性速度波动进行调节;4. 飞轮设计1 飞轮设计的基本问题,是根据等效力矩、等效转动惯量、平均角速度,以及机械运转速度不均匀系数的许用值来计算飞轮的转动惯量;无论等效力矩是哪一种运动参数的函数关系,最大盈亏功必然出现在ωmax 和ωmin所在两位置之间;2 飞轮设计中应注意以下2个问题：① 为减小飞轮转动惯量即减小飞轮的质量和尺寸,应尽可能将飞轮安装在系统的高速轴上;② 安装飞轮只能减小周期性速度波动,但不能消除速度波动;第八章平面连杆机构及其设计1. 平面四杆机构的基本型式及其演化方法铰链四杆机构可以通过4种方式演化出其他形式的四杆机构：①取不同构件为机架；②改变构件的形状和尺寸；③运动副元素的逆换；④运动副的扩大;2. 平面连杆机构的工作特性1 急回特性有时某一机构本身并无急回特性,但当它与另一机构组合后,此组合后的机构并不一定亦无急回特性;机构有无急回特性,应从急回特性的定义入手进行分析;2 压力角和传动角压力角是衡量机构传力性能好坏的重要指标;对于传动机构,应使其α角尽可能小γ尽可能大;连杆机构的压力角或传动角在机构运动过程中是不断变化的,在从动件的一个运动循环中,α角存在一个最大值αmax ;在设计连杆机构时,应注意使αmax≤α;3 死点位置此处应注意：“死点”、“自锁”与机构的自由度F≤0的区别;自由度小于或等于零,表明该运动链不是机构而是一个各构件间根本无相对运动的桁架；死点是在不计摩擦的情况下机构所处的特殊位置,利用惯性或其他办法,机构可以通过死点位置,正常运动；自锁是指机构在考虑摩擦的情况下,当驱动力的作用方向满足一定的几何条件时,虽然机构自由度大于零,但机构却无法运动的现象;死点、自锁是从力的角度分析机构的运动情况,而自由度是从机构组成的角度分析机构的运动情况;3. 平面连杆机构的设计曲柄摇杆机构、曲柄滑块机构、导杆机构平面连杆机构运动设计常分为三大类设计命题：刚体导引机构的设计、函数生成机构的设计和轨迹生成机构的设计;在设计一个四杆机构使其两连架杆实现预定的对应角位置时,可以用“刚化反转法”求解此四杆机构;这个问题是本章的难点之一;第九章凸轮机构及其设计本章的重点是凸轮机构的运动设计;1. 凸轮机构的类型及其特点2. 从动件运动规律的选择或设计运动规律：a：名词术语：推回程运动角、远近休止角、推程、基圆等;b：常用的运动规律：方程式的推导仅要求等速、运动线图及其变化规律、运动特点刚柔性冲击及其发生的位置、时刻和应用的场合;c：运动规律的选择依据：满足工作对从动件特殊的运动要求；满足运动规律拼接的边界条件,即各段运动规律的位移、速度和加速度值在连接点处应分别相等；使最大速度和最大加速度的值尽可能小;3. 凸轮廓线的设计凸轮廓线设计的反转法原理是本章的重点内容之一;无论是用图解法还是解析法设计凸轮廓线,所依据的基本原理都是反转法原理;4. 凸轮基本尺寸的确定a：压力角：定义、不同位置时机构压力角的确定以及对压力角所提出限制的原因αmax 不超过许用压力角αb：基圆半径：确定原则：αmax ≤α或者ρmin≥ρ=3～5 mmc：滚子半径：取决于凸轮轮廓曲线的形状,对于内凹的曲线形状,保证最大压力角αmax 不超过许用压力角α；对于外凸的曲线形状,保证凸轮实际廓线的最小曲率半径ρa min = ρmin-rr≥ 3～5 mm,以避免运动失真和应力集中;运动失真：增大基圆半径、减小滚子半径以及改变机构的运动规律;d平底尺寸：图解法：l=2lmax+5~7mm解析法：l=2|ds/dδ|max+5~7mm5. 凸轮机构的分析在设计移动滚子从动件盘形凸轮机构时,若发现其压力角超过了许用值,可以采取以下措施：1 增大凸轮的基圆半径r;2 选择合适的从动件偏置方向;在设计凸轮机构时,若发现采用对心移动从动件凸轮机构推程压力角过大,而设计空间又不允许通过增大基圆半径的办法来减小压力角时,可以通过选取从动件适当的偏置方向,以获得较小的推程压力角;即在移动滚子从动件盘形凸轮机构的设计中,选择偏置从动件的主要目的,是为了减小推程压力角;当出现运动失真现象时,可采取以下措施：1 修改从动件的运动规律;2 当采用滚子从动件时,滚子半径必须小于凸轮理论廓线外凸部分的最小曲率半径ρmin ,通常取rr≤ρmin;若由于结构、强度等因素限制,rr不能取得太小,而从动件的运动规律又不允许修改时,则可通过加大凸轮的基圆半径rb,从而使凸轮廓线上各点的曲率半径均随之增大的办法来避免运动失真;对于移动平底从动件盘形凸轮机构来说,偏距e并不影响凸轮廓线的形状,选择适当的偏距,主要是为了减轻从动件在推程中过大的弯曲应力;第十章齿轮机构及其设计渐开线直齿圆柱齿轮机构的传动设计是本章的重点;1. 易混淆的概念本章的特点是名词、概念多,符号、公式多,理论系统性强,几何关系复杂;学习时要注意清晰掌握主要脉络,对基本概念和几何关系应有透彻理解;以下是一些易混淆的概念;1 法向齿距与基圆齿距2 分度圆与节圆3 压力角与啮合角4 标准齿轮与零变位齿轮5 变位齿轮与传动类型6 齿面接触线与啮合线7 理论啮合线与实际啮合线8 齿轮齿条啮合传动与标准齿条型刀具范成加工齿轮2. 什么是节点、节线、节圆以及齿廓啮合基本定律定传动比的齿廓曲线的基本要求3. 渐开线齿廓：形成、特性以及其在传动过程中的优点;4. 标准齿轮：概念、名称符号、基本参数以及几何尺寸;5. 渐开线直齿圆柱齿轮的正确啮合条件、安装条件和连续啮合传动条件;6. 标准齿轮的标准安装中心距,标准安装有什么特点；非标准安装中心距,非标准安装有什么特点;7. 齿轮的变位修正：渐开线齿轮的切制方法仿形法和范成法及其原理;加工标准齿轮的条件、轮齿齿廓的根切定义、条件以及不发生根切的最少齿数Zmin 变位修正法：为了切制齿数少于17且不发生根切的齿轮、在无齿侧间隙的条件下拼凑中心矩以及改善传动性能强度性能和啮合性能所采用的改变刀具与轮坯相对位置的加工方法;变位齿轮：正变位、负变位齿轮的概念以及与标准齿轮的尺寸差别;8. 斜齿轮：渐开线螺旋曲面齿廓的形成、基本参数端面与法面参数的关系以及几何尺寸的计算;9. 斜齿轮传动：正确啮合条件、中心矩条件和连续传动条件;10. 斜齿轮的当量齿轮和当量齿数：概念、意义和作用;11. 直齿圆锥齿轮：基本参数和尺寸特点;圆锥齿轮传动的背锥、当量齿轮、当量齿数;第十一章齿轮系及其设计本章的重点是轮系的传动比计算和轮系的设计;1 定轴轮系虽然定轴轮系的传动比计算最为简单,但它却是本章的重点内容之一;定轴轮系传动比的大小,等于组成轮系的各对啮合齿轮中从动轮齿数的连乘积与主动轮齿数的连乘积之比,关于定轴轮系中主、从动轮转向关系的确定有3种情况;1 轮系中各轮几何轴线均互相平行：在这种情况下,可用-1m来确定轮系传动比的正负号,m为轮系中外啮合的对数;2 轮系中齿轮的几何轴线不都平行,但首末两轮的轴线互相平行：仍可用正、负号来表示两轮之间的转向关系：二者转向相同时,在传动比计算结果中标以正号；二者转向相反时,在传动比计算结果中标以负号;需要特别注意的是,这里所说的正负号是用在图上画箭头的方法来确定的,而与-1m无关;3 轮系中首末两轮几何轴线不平行：首末两轮的转向关系不能用正、负号来表示,而只能用在图上画箭头的方法来表示;2 周转轮系周转轮系的传动比计算是本章的重点内容之一;,使系杆周转轮系传动比计算的基本思路：假想给整个轮系加上一个公共的角速度-ωH固定不动,将周转轮系转化成一个假想的定轴轮系再进行传动比或者运动参量的求解;3 混合轮系混合轮系传动比计算既是本章的重点,也是本章的难点;混合轮系传动比计算的基本思路：首先,将各个基本轮系正确地划分开来,分别列出计算各基本轮系传动比的关系式,然后找出各基本轮系之间的联系,最后将各个基本轮系传动比关系式联立求解;第十二章其它常用机构及其设计本章的重点是掌握各种常用间歇运动机构棘轮机构、槽轮机构、螺旋机构和万向铰链机构的工作原理、结构组成、运动特点和功能,并了解其适用的场合,以便在进行机械系统方案设计时,能够根据工作要求正确地选择执行机构的型式;。
机械原理课程教案—其它常用机构
机械原理课程教案—其它常用机构教案章节：一、平面四杆机构教学目标：1. 了解平面四杆机构的组成及其分类。
2. 掌握平面四杆机构的工作原理及其应用。
3. 能够分析平面四杆机构的动态特性。
教学内容：1. 平面四杆机构的组成及其分类。
2. 平面四杆机构的工作原理及其应用。
3. 平面四杆机构的动态特性分析。
教学方法：1. 讲授法：讲解平面四杆机构的组成、工作原理及其应用。
2. 案例分析法：分析实际应用中的平面四杆机构，如自行车链条、吊车滑轮组等。
3. 互动教学法：引导学生积极参与讨论，提问回答，增强对平面四杆机构的理解。
教学评估：1. 课堂提问：检查学生对平面四杆机构组成、工作原理及其应用的掌握程度。
2. 课后作业：布置相关案例分析题，检验学生对平面四杆机构动态特性的分析能力。
教案章节：二、凸轮机构教学目标：1. 了解凸轮机构的组成及其分类。
2. 掌握凸轮机构的工作原理及其应用。
3. 能够分析凸轮机构的动态特性。
教学内容：1. 凸轮机构的组成及其分类。
2. 凸轮机构的工作原理及其应用。
3. 凸轮机构的动态特性分析。
教学方法：1. 讲授法：讲解凸轮机构的组成、工作原理及其应用。
2. 案例分析法：分析实际应用中的凸轮机构，如发动机气门、包装机输送带等。
3. 互动教学法：引导学生积极参与讨论，提问回答，增强对凸轮机构的理解。
教学评估：1. 课堂提问：检查学生对凸轮机构组成、工作原理及其应用的掌握程度。
2. 课后作业：布置相关案例分析题，检验学生对凸轮机构动态特性的分析能力。
教案章节：三、齿轮机构教学目标：1. 了解齿轮机构的组成及其分类。
2. 掌握齿轮机构的工作原理及其应用。
3. 能够分析齿轮机构的动态特性。
教学内容：1. 齿轮机构的组成及其分类。
2. 齿轮机构的工作原理及其应用。
3. 齿轮机构的动态特性分析。
教学方法：1. 讲授法：讲解齿轮机构的组成、工作原理及其应用。
2. 案例分析法：分析实际应用中的齿轮机构，如汽车变速箱、机床主轴等。
机械设计手册-常用机构
（1）主从动轴1、3和中间轴2位于同一平面；
（2）主从动轴1、3与中间轴2的夹角相等；
（3）中间轴2两端的叉面位于同一平面。
结束
§ 12 - 9 组合机构
几种基本机构组和应用 满足工作要求
齿轮 — 连杆组合机构
结束
§ 12 - 9 组合机构
几种基本机构组和应用 满足工作要求
齿轮 — 连杆组合机构
≥7
由上式圆可销见数：n k 1~06 z 3 1~且 4 k 0 .5 1~3
1~2
槽轮的运动时间总是小于其静止时间
若欲使 k ≥0.5 ，可多装几个圆销，设均匀布置 n 个圆销， k是单销的n倍
kn(1/21/z) 又 k 1 n 2 z/z ( 2 ) 结束
§ 12 - 2 槽轮机构
四 、普通槽轮机构的设计要点
第十二章 其他常用机构
棘轮机构 槽轮机构 凸轮式间歇运动机构 不完全齿轮机构 万向铰链机构 组合机构
§ 12 - 1 棘轮机构
一、棘轮机构的组成及工作特点
1、组成： 棘轮、摇杆、棘爪、止动棘爪
摇杆
2、工作特点
将主动摇杆的往复摆动转 换为棘轮的单向间歇运动
棘爪 棘轮
结构简单、制造方便，运 动可靠，转角可调； 冲击、噪声大，精度低
拨盘
结束
§ 12 - 2
二 、槽轮机构的类型和应用
1、按轮槽的位置
外槽轮机构 内槽轮机构
槽轮机构
2、按拨盘与槽轮轴线的位置
平面槽轮机构 空间槽轮机构
结束
§ 12 - 2
二 、槽轮机构的类型和应用
1、按轮槽的位置
外槽轮机构 内槽轮机构
槽轮机构
2、按拨盘与槽轮轴线的位置
