中考物理复习《欧姆定律问题》专项综合练习含答案
一、初中物理欧姆定律问题1．小梦将定值电阻R 1与滑动变阻器R 2接入电源电压不变的电路中，如图所示．闭合开关S ，各表均有一定示数，滑动变阻器的滑片向右滑动到一定位置过程中，电流表、电压表V 1和V 2示数变化量分别为ΔI 、ΔU 1、ΔU 2．下列说法正确的是A ．V 1示数不变，V 2示数变大B ．V 1示数变小，V 1示数和电流表示数之比变小C ．V 2示数变大，ΔU 1＞ΔU 2D ．电流表示数变小，1U I∆∆ 不变 【答案】D【解析】【分析】【详解】由图知：定值电阻和滑动变阻器串联，电压表V 1测量定值电阻两端电压，电压表V 2测量滑动变阻器两端电压，电流表测量电路电流。
A ．在串联电路中，电阻具有分压作用。
滑动变阻器滑片向右移动过程中，滑动变阻器接入电路电阻增大，根据串联电路用电器两端电压与其阻值成正比知，滑动变阻器两端电压增大，即电压表V 2示数增大，而电源电压一定，所以电压表V 1示数减小．此选项错误；B ．由A 知，电压表V 1示数减小，但定值电阻阻值一定，所以V 1示数和电流表示数之比即定值电阻阻值不变。
此选项错误；C ．由A 知，电压表V 2示数增大，但电源电压一定，前后两种情况下定值电阻和滑动变阻器两端电压变化程度相同，即，ΔU 1＝ΔU 2。
此选项错误；D ．定值电阻阻值不变，滑动变阻器滑片向右移动过程中，滑动变阻器接入电路电阻增大，电路总电阻增大，电源电压一定，由欧姆定律知，电路电流减小，所以电流表示数减小。
滑片在不同位置时，定值电阻两端电压变化量与通过的电流变化量之比为R 1，而R 1是定值电阻，所以不变。
此选项正确。
故选D 。
2．如图所示，电源电压不变，a 、b 、c 为电流表或电压表。
滑动变阻器最大阻值为R 3，先闭合S 1再闭合S 2，发现b 表和c 表的读数均有明显变化。
下列判断正确的是（ ）A ．a 表可能是电压表，也可能是电流表B ．若b 表是电流表，先闭合S 1，再闭合S 2，a 表读数变大C ．若b 表是电压表，闭合S 1断开S 2移动变阻器的滑片时，b 、c 两表示数变化量的比值不变D ．若R 1=R 2=R 3，则控制开关状态和滑片位置，得到电路最大功率为最小功率的4倍【答案】CD【解析】【详解】A ．由题意可知，c 表应该是电流表，不能是电压表，否则整个电路没有电流；假设a 表是电流表，b 表是电流表，那么整个电路会短路，这样不符合题意，所以b 表不能是电流表，假设b 表是电压表，那么电流流过变阻器后，就不会再流过电阻R 1、R 2，而是流过下面的a 表，即使再闭合S 2，c 表的示数都不会变化，这与题意不符合，所以a 表不能是电流表，只能是电压表，A 错误；B ．若b 表是电流表，先闭合S 1，那么滑动变阻器就会被短路，电路只有电阻R 1接入，再闭合S 2，电路有电阻R 1、R 2并联接入，这样a 表的读数是不变的，都是电源电压的大小，B 错误；C ．若b 表是电压表，闭合S 1断开S 2，只有电阻R 1、R 3串联接入电路，移动变阻器的滑片时，假设从'3R 变到''3R 时，b 表的示数从''3U 到'3U ，c 表的读数从''I 到'I ，可得到 ''31U U I R =-''''31U U I R =-b 表示数变化量是()''''''331U U U I I R ∆=-=-c 表示数变化量是'''I I I ∆=-那么b 、c 两表示数变化量的比值是()'''11'''I I R U R I I I-∆==-∆- 即这个比值大小不变，C 正确；D ．假设123R R R R ===，并且b 表是电压表，那么这个电路是电阻R 1、R 2并联后再和R 3串联，当R 3接入电路的电阻为零时，并且S 1、S 2都闭合时，R 1和R 2并联，电路中的总电阻最小，根据2UPR=可知，电路的总功率最大，大小是22222max122U U U U UPR R R R R=+=+=当R3接入电路的电阻最大时，并且S1闭合，S2断开时，R1和R3串联，这时电路的总电阻最大，根据2UPR=可知，电路的总功率最小，大小是22min132U UPR R R==+那么22max min2::4:12U UP PR R==即max min4P P=，可得到电路最大功率为最小功率的4倍，D正确。
3．在探究“通过导体的电流与导体电阻的关系”实验中电流表取0~0.6A的量程，电压表取0~15V的量程，选择阻值分别为5Ω、10Ω、15Ω、20Ω的四个定值电阻，先后与滑动变阻器R2串联，在能完成实验的前提下，下列判断正确的是（）A．若电源电压4.5V不变，控制电压为3V，则变阻器R2最大阻值至少为10ΩB．若变阻器R2最大阻值为20Ω，控制电压为2V，则电源的选取范围是2~3VC．若R2变阻器最大阻值为40Ω，电源电压为6V不变，则控制电压的选取范围是2~6V D．若电源电压6V不变，控制电压为2V，R2最大阻值为30Ω，则只能完成三次实验【答案】AD【解析】【分析】【详解】A．由于电源电压不变为4.5V，定值电阻两端电压保持为3V，则滑动变阻器两端电压始终为1.5V，根据串联电路电压之比等于电阻之比可知1.5V13V2R UR U===滑滑定定则当定值电阻接入阻值最大为20Ω时，对应滑动变阻器接入阻值最大，为1120Ω=10Ω22R R==⨯滑定故A正确；B ．控制电压为2V ，则电源电压最小为2V ，此时滑动变阻器在整个实验接入阻值均为0，由串联分压可知，当定值电阻换用最大阻值时，滑动变阻器接入阻值越大，此时电源电压越大，则当定值电阻接20Ω，滑动变阻器滑到20Ω时，此时电源电压最大，此时电压之比等于电阻之比，则滑动变阻器两端电压也为2V ，则最大电压为4V ，则电源的选取范围是2~4V ，故B 错误；C ．由于始终保证定值电阻两端电压不变，则当换用更大阻值的定值电阻时，由串联分压可知，滑动变阻器接入阻值应相应增大，则当定值电阻接入最大阻值时，滑动变阻器滑到最大阻值处，可使定值电阻电压最小，此时电流为min 4max 6V 0.1A 40Ω20ΩUI R R ===++滑 则定值电阻两端最小电压为 min min 40.1A 20Ω=2V U I R ==⨯由于电流表量程为0~0.6A ，则电流最大为0.6A ，当定值电阻阻值最小时，电流最大，则最大电压为max max 10.6A 5Ω=3V U I R ==⨯综合范围为2~3V ，故C 错误；D ．由于电源电压不变为6V ，定值电阻两端电压保持为2V ，则滑动变阻器两端电压始终为4V ，根据串联电路电压之比等于电阻之比可知2V 14V 2R U R U ===定定滑滑 则当滑动变阻器接入阻值最大为20Ω时，对应可进行实验的最大阻值，为1130Ω=15Ω22R R ==⨯滑定 则只能进行前三次实验，故D 正确。
故选AD 。
4．在图示的电路中，电源电压保持不变。
闭合电键S 后，当滑动变阻器的滑片向右移动时（ ）A ．电压表V 2示数与V 1示数的比值一定变小B ．电压表V 2示数与V 1示数的比值一定不变C ．电压表V 2示数变化量与电流表A 示数变化量的比值一定变大D ．电压表V 2示数变化量与电流表A 示数变化量的比值一定不变【答案】D【解析】【分析】【详解】由电路图可知，两电阻串联，电压表V 1测R 1两端的电流，电压表V 2测R 2两端的电压，电流表测电路中的电流。
AB ．闭合电键S 后，由U I R =可知，电压表V 2示数与V 1示数的比值等于R 2接入电路中的电阻与R 1的比值，当滑动变阻器的滑片向右移动时，R 2接入电路中的电阻变大，R 1的阻值不变，则电压表V 2示数与V 1示数的比值变大，故AB 不符合题意；CD ．因串联电路中总电压等于各分电压之和， R 2两端的电压U 2＝U −IR 1U 2′＝U −I ′R 1电压表V 2示数变化量()()()2221111U U U U I R U IR I I R IR '∆=--'-=-'∆=-＝-所以电压表V 2示数变化量与电流表A 示数变化量的比值211U IR R I I∆-∆==-∆∆ 因此，电压表V 2示数变化量与电流表A 示数变化量的比值一定不变，故C 不符合题意，D 符合题意。
故选D 。
5．如图所示电路，电源两端电压保持不变．闭合开关S 后，在滑动变阻器滑片P 由左端向右移到中点的过程中，下列判断正确的是（ ）A ．电压表V 和电流表A 1、A 2的示数都变大B ．电流表A 1的示数与电流表A 2的示数之差保持不变C ．电流表A 1示数变大，电流表A 2和电压表V 的示数不变D ．电流表A 2示数变大，电流表A 1和电压表V 的示数不变【答案】C【解析】【分析】【详解】因为R 1和R 2组成的是一个并联电路，电压表测量的是R 2两端的电压，故U 1=U 2=U ，而电源两端电压保持不变，所以电压表示数保持不变；电流表A 2测量的是通过定值电阻R 2的电流，U 2不变，R 2不变，由公式I=可知，电流表A 2的示数保持不变；电流表A 1测量的是干路电路中的总电流，滑动变阻器滑片P 由左端向右移时，其连入电路中的电阻变小，因此电路中的总电阻在变小，而U 不变，由公式I=可知，电流表A 1的示数变大；电流表A 2的示数保持不变，电流表A 1的示数与电流表A 2的示数之差变大．A 、B 和D 不符合题意．故选 C ．6．利用如图甲所示的电路探究电流和电阻的关系，电源电压保持3V 不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R 连入电路，按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图像，则下列判断正确的是A ．实验中电压表的示数保持1V 不变B ．当R 的电阻为10Ω时，通过R 的电流为0.5AC ．滑动变阻器连入电路的阻值范围为0-25ΩD ．将R 从5Ω换成10Ω后，应将滑片向右移【答案】D【解析】【详解】A ．探究电流与电阻关系时，应控制电阻两端的电压不变，由图象可知，电流与电阻之积（即R 两端的电压）：0.5A 5Ω0.1A 25Ω 2.5V U IR ==⨯=⋅⋅⋅⋅⋅⋅⨯=，即电压表示数保持2.5伏不变，故A 错误；B ．由图象可知：当电阻为10Ω时，电流为0.25A ，故B 错误；C ．由图乙知，电流最大为0.5A 时，对应的定值电阻为5Ω，由欧姆定律和串联电路的规律可得，变阻器连入电路中的电阻：1113V 5Ω1Ω0.5AU R R R R I =-=-=-=滑1总； 由图乙知，电流最小为0.1A 时，对应的定值电阻为25Ω，由欧姆定律和串联电路的规律可得，此时变阻器连入电路中的电阻：222 23V 25Ω5Ω0.1AU R R R R I '=-=-=-=滑总； 所以，滑动变阻器阻值变化范围为1Ω～5Ω，故C 错误；D ．将R 从5Ω换成10Ω后，电路的总电阻变大， 由 U I R=可知，电路中的电流变小，由U=IR可知滑动变阻器两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R 两端的电压变大，要使R两端的电压不变（即R的电压减小为原来的电压值），应减小电路中的电流，增大变阻器接入电路中的电阻，即滑片P向右移，故 D正确。

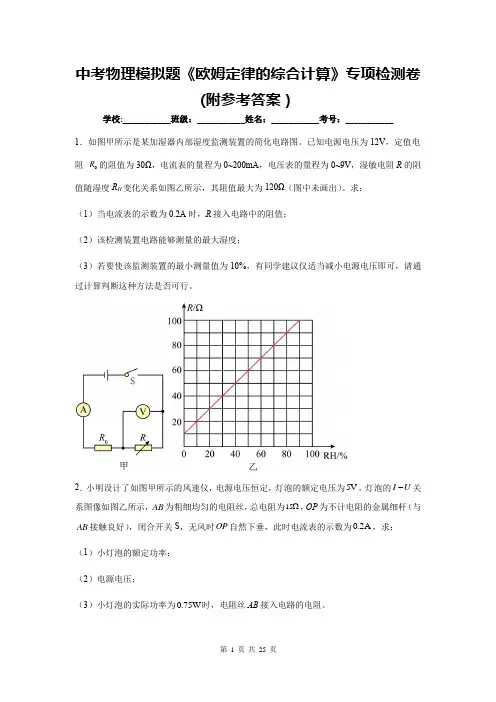

中考物理模拟题《欧姆定律的综合计算》专项检测卷(附参考答案)
中考物理模拟题《欧姆定律的综合计算》专项检测卷(附参考答案）学校:___________班级：___________姓名：___________考号：___________1．如图甲所示是某加湿器内部湿度监测装置的简化电路图。
已知电源电压为12V，定值电阻0R的阻值为30Ω，电流表的量程为0~200mA，电压表的量程为0~9V，湿敏电阻R的阻值随湿度R H变化关系如图乙所示，其阻值最大为120Ω（图中未画出）。
求：（1）当电流表的示数为0.2A时，R接入电路中的阻值；（2）该检测装置电路能够测量的最大湿度；（3）若要使该监测装置的最小测量值为10%，有同学建议仅适当减小电源电压即可，请通过计算判断这种方法是否可行。
2．小明设计了如图甲所示的风速仪，电源电压恒定，灯泡的额定电压为5V，灯泡的I U-关系图像如图乙所示，AB为粗细均匀的电阻丝，总电阻为15Ω，OP为不计电阻的金属细杆（与AB接触良好），闭合开关S，无风时OP自然下垂，此时电流表的示数为0.2A，求：（1）小灯泡的额定功率；（2）电源电压；（3）小灯泡的实际功率为0.75W时，电阻丝AB接入电路的电阻。
3．如图是某电器设备的部分电路，电源电压U=6V保持不变，灯泡L标有“6V 3W”字样，已知只闭合S1和S3时，电路消耗的功率为3.6W，滑动变阻器R2最大阻值为20Ω，不计灯丝电阻随温度的变化。
（1）求定值电阻R1的阻值；（2）开关S1、S2、S3都闭合时，求通过电流表的电流大小；（3）若电压表量程为0~3V，电流表量程为0~0.6A，只闭合S2，在保证电路安全的情况下，求灯泡L消耗电功率的变化范围。
4．如图所示，甲为电路的连接情况，R1=20Ω，R2为滑动变阻器，乙为R3的I﹣U图像，电源电压保持不变。
当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V。
求：（1）电源电压；（2）滑动变阻器R2的最大阻值；（3）当S1、S2均闭合，且滑片P在a端时，求电流表的示数。
中考物理复习《欧姆定律计算题》专项训练(附带有参考答案)
中考物理复习《欧姆定律计算题》专项训练（附带有参考答案)学校:___________班级：___________姓名：___________考号：___________1．真真同学设计了一款弹力秤，用来测量某段时间的降雨量。
其原理如图甲所示，它主要由轻质弹簧，杠杆OAB ，压力传感器R （电阻值随所受压力的大小发生变化的变阻器）和显示压力大小的仪器A （实质是电流表）等关键元件构成，其中OA∶OB=1∶2，已知压力传感器的电阻R 与它所受的压杆压力F 的关系如图乙所；。
电源电压为6V 且保持不变，真真将一个质量为600g ，棱长为10cm 的实心正方体木块悬挂在弹簧下端，静止时木块下表面距离空烧杯底正上方4cm 处，若烧杯底面积为300cm 2，轻质弹簧自然状态时长度为10cm ，且弹簧每受到1N 的力时长度变化0.5cm ，杠杆始终水平。
当水槽内收集一些水时；（1）弹簧恰好处于自然状态，求此时通过仪器A 的电流；（2）若仪器A 示数为0.2A 时，求物体排开水的体积V 排；（3）仪器A 示数为0.2A 时，求水槽中水的总质量。
2．如图甲所示是小华同学设计的一种测定油箱内油量的装置，其中其中0R 为定值电阻，R 为压敏电阻，其阻值随所受压力变化的图像如图乙所示。
油量表由量程为03V 的电压表改装而成。
已知油箱重80N ，压敏电阻R 能够承受的最大压力为800N 。
电源电压保持6V 不变。
（g 取10N/kg ）（1）若压敏电阻与油箱的接触面积是42410m -⨯，则压敏电阻能承受的最大压强为多大？（2）压敏电阻受到压力最大时油箱内汽油的质量多大？若油箱内油的密度为30.8g/cm ，此时油箱内油的体积是多少立方米？（3）若压敏电阻受到最大压力时，电压表的示数达到最大值，则定值电阻0R阻值为多大？（4）若电压表示数为2V，此时油箱内油的重力是多少牛顿。
3．某同学设计了一个测量身高和体重的电路，其原理如图甲所示。
备战中考物理复习《欧姆定律》专项综合练习含答案
一、初中物理欧姆定律的实际应用问题1．如图中R0为定值电阻，R1为酒精气体传感器的电阻是随着酒精气体浓度的增大而减小，如果测试时要求酒精浓度增大时，仪表示数增大，则下列符合要求的电路是（）A．B．C．D．【答案】B【解析】【分析】【详解】因为酒精气体传感器和定值电阻需要串联在电路中，酒精气体传感器的电阻是随着酒精气体浓度的增大而减小，所以测试时酒精浓度增大时，酒精气体传感器的电阻减小，电路中的电流变大，根据欧姆定律可知：定值电阻两端的电压变大，根据串联电路的电压特点，酒精气体传感器两端的电压减小，所以电压表应测定值电阻0R 两端的电压。
故ACD 不符合题意，B 符合题意。
故选B 。
2．如图，电源电压恒定，电阻R 1＝10Ω，R 2＝15Ω，R 阻值一定但未知。
当单刀双掷开关S 掷向a （同时与b 断开）时，电压表示数为2.0V 。
若掷向b （同时与a 断开），电压表示数可能为（ ）A ．3.0VB ．2.5VC ．2.2VD ．1.5V【答案】BC【解析】【分析】【详解】 由图S 接b 时，R 2与R 串联，由欧姆定律知，此时电压表测R 2两端电压为215Ω15ΩU I R R U ''==⨯+--------------① S 接a 时，R 1与R 串联，此时电压表测R 1两端电压，示数为2V ，则有 12V 10Ω10ΩIR R U ==⨯+------------② ①÷②可得()()310Ω2V 215ΩR U R '+=+ 所以103V 15R U R '+=⨯+ 因为 10115R R +<+ 所以3V U '<R 1、R 2分别与R 串联，R 2＞R 1，根据串联电路的分压原是可知，R 与R 2串联时比R 1与R 串联时分压多，即S 接b 时电压表示数大于2V ；综上可知2V 3V U '<<故选BC 。
中考物理《欧姆定律》专项练习题(附答案)
中考物理《欧姆定律》专项练习题(附答案)物理专项练习学校：__________ 姓名：__________ 班级：__________ 考号：__________一、填空题（共5题，总计0分）1．为测量阻值约10Ω的电阻，小龙设计并连接了如图所示电路，所使用的电源为两节干电池。
请指出他在电路设计和连接上存在的两个问题：①②。
2．如图所示，电源电压保持不变，开关S断开时，电压表示数为2V开关S闭合时，电压表示数为6V，那么电阻R1R2＝。
3．如图所示电路，灯泡L的灯丝电阻和电源电压均保持不变。
闭合开关S后，当滑动变阻器的滑片P位于ab中点时，灯泡L恰好正常发光在滑片P向b端移动的过程中，你将观察到的现象有：⑴⑵。
4．如图所示，已知电源电压为6V，电阻R1为10Ω。
闭合开关后，电流表示数为1A，则R2＝Ω，通过R2的电流等于A。
5．如图所示，电路中电流表A1与A2的示数之比为5：3，若R1＝30欧，则R2＝欧。
二、实验探究（共2题，总计0分）1．小明要研究“串联电路中导体两端电压与导体电阻阻值之间的关系”，他设计了如图所示的实验电路，并依次测量了每个已知阻值的定值电阻两端的电压，记录了如下表所示的实验数据。
请你对表格中的数据进行分析，归纳出导体两端电压与导体电阻阻值之间的关系是：。
R/Ω102030506070U/V2461012142．在“测量未知电阻R的阻值"实验中：(1)请你用笔画线代替导线把图10中的器材连接成实验电路。
(2)请把第二次测量时，图11所示的电压表和电流表示数填入表2中相应的空格。
表2次数123电压／V 1.1 2.3电流／A0.220.46(3)处理表2中所记录的各次实验数据，得出待测电阻R的阻值为Ω。
三、综合题（共2题，总计0分）1．小明做用伏安法测量小灯泡电阻的实验，小灯泡的额定电压为2.5V，已经连接如下图所示电路。
⑴同组的小琴又给他补接了两根导线使电路完整，请你将这两根导线画出来。
中考物理总复习《欧姆定律的综合计算》专题检测卷-带含答案
中考物理总复习《欧姆定律的综合计算》专题检测卷-带含答案学校:___________姓名：___________班级：___________考号：___________一、计算题1．如图所示电路，电源电压保持不变，电阻R1=5Ω，当开关S闭合，S1、S2都断开时，电流表示数为0.2A，电压表示数为3V；若开关S、S1、S2都闭合时，电流表示数为0.9A。
求：(1)电阻R2的阻值为多少？(2)电源电压为多少？(3) R3的阻值为多少？2．在图示的电路中，电源电压保持不变，电阻R2的阻值为5欧，电流表A1示数为0.2安，电流表A的示数为0.6安。
求：（1）通过电阻R2的电流I2（2）电阻R1的阻值R13．如图所示的电路中，电源两端电压U=5V保持不变，电阻R1=2Ω，当开关S闭合时，电压表示数为2V。
求：（1）电流表的示数I；（2）电阻R2两端的电压U2；（3）电阻R2的阻值。
4．如图，图甲是小灯泡L和电阻R的I-U图像，将小灯泡L和电阻R接入乙图所示电路中。
已知灯泡正常发光时通过它的电流为0.5A。
（1）求定值电阻R的大小；（2）只闭合开关S1时，灯泡恰能正常发光。
当再闭合开关S2时，求电流表示数。
5．如图所示，甲为电路的连接情况，R1=20Ω，R2为滑动变阻器，乙为R3的I—U图像，电源电压保持不变。
当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V。
求：（1）R3的电阻；（2）滑动变阻器R2的最大阻值；（3）当S1、S2均闭合，且滑片P在a端时，求电流表的示数。
6．在综合实践活动课上，小明设计了如图所示的模拟调光灯电路，此电路中电源电压不变，灯泡L 标有“6V 3W”字样，将滑动变阻器R 的滑片P 置于最右端，闭合开关，电压表和电流表示数分别为5V 和0.4A；移动滑片P 至某一位置，电压表和电流表示数分别为2V和0.5A．求：(1)灯泡L 正常发光时的电阻是多少；(2)滑动变阻器R 的总电阻是多少；(3)电源的电压为多少；(4)滑动变阻器R 的滑片P 在最右端时，灯泡L 的实际功率为多少．7．如图所示，电源电压为12V恒定不变，电阻1R的阻值为5Ω，闭合开关S。
2024年中考物理复习真题训练—欧姆定律(含答案解析)
2024年中考物理复习真题训练—欧姆定律（含答案解析）一、选择题1.（2023·四川甘孜·统考中考真题）如图所示的电路中，电阻阻值R1＞R2。
开关S闭合后，R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2。
则（）A．U1＞U2B．U1＜U2C．I1＜I2D．I1=I2【答案】C【详解】AB．如图所示，电阻R1、R2并联，根据并联电路电压特点，闭合开关，各支路两端的电压相等，即U1=U2，故AB不符合题意；CD．在并联电路中，每条支路两端的电压相等，因为R1＞R2，根据I=U/R可得，通过电阻R1的电流较小，即I1＜I2，故C符合题意，D不符合题意。
故选C。
2．（2023·黑龙江牡丹江·统考中考真题）如图所示，电源电压不变，闭合开关，将滑动变阻器的滑片P向左移动，下列说法正确的是（）A．电流表示数变小B．电压表示数变大C．小灯泡变亮D．滑动变阻器阻值变大【答案】C【详解】BD．由图可知，滑动变阻器和小灯泡串联在电路中，电压表测滑动变阻器两端的电压，闭合开关，将滑动变阻器的滑片P向左移动，滑动变阻器接入电路中的电阻变小，根据串联分压原理可知，滑动变阻器两端的电压变小，故BD错误；AC．电路中的总电阻变小，根据欧姆定律可知，电路中的总电流变大，所以小灯泡变亮，故C 正确，A错误。
故选C。
3.（2023·辽宁大连·统考中考真题）下列各电路中，电源电压不变。
先闭合开关S，再闭合开关S1，电流表示数不变的是（）A．B．C．D．【答案】C【详解】A．当S闭合时，电阻R1和电阻R2串联，根据欧姆定律得到此时电流表示数I=UR1+R2再闭合S1后，R2被短路，只有R1接入电路，此时电流表示数I′=U/RS1断开前后电流表示数不相等，发生了变化，故A不符合题意；B．当S闭合时，只有电阻R2的简单电路，电流表的示数为零，再闭合S1后，两个电阻并联，电流表测量通过电阻R1支路的电流，此时电流表有示数，所以电流表示数发生了变化，故B不符合题意；C．当S闭合时，电阻R1和电流表串联接入电路，此时电流表测量通过电阻R1的电流，再闭合S1后，两个电阻并联，由并联电路的特点可知，通过R1的电流不变，此时电流表仍然测量通过电阻R1的电流，电流表的示数不变，故C符合题意；D．当S闭合时，电阻R1和电流表串联接入电路，此时电流表测量通过电阻R1的电流，再闭合S1后，两个电阻并联，电流表测量干路中的电流，由并联电路电流的特点可知此时电流表的示数变大，故D不符合题意。
中考物理总复习《欧姆定律》专题训练(附带答案)
中考物理总复习《欧姆定律》专题训练(附带答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电源电压保持不变，S1掷到1时，小灯泡恰好正常发光。
当S1由1掷到2时，下列说法正确的是（）A．电流表示数变小，小灯泡发光变暗B．电压表示数不变，小灯泡发光变暗C．小灯泡正常发光，电压表和电流表示数之比变小D．小灯泡正常发光，电压表和电流表示数之比变大2．小兰设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大。
开关闭合后，当有烟雾遮挡射向R 的激光时，照射到R上的光照强度减弱，则下列说法中正确的是（）A．电流表的示数不变B．电流表的示数减小C．电压表的示数减小D．电压表与电流表的示数之比减小3．实验小组利用如图所示的电路探究“电流与电阻的关系”。
选择的实验器材有：电源电压恒为3V、电流表、电压表、开关、电阻箱、滑动变阻器（规格为“20Ω 2A”）。
实验过程中，若保持电压表示数为2V 不变，则下列说法中正确的是（）A．电路连接时应将滑动变阻器的滑片置于最左端B．连接好电路后，闭合开关，发现电流表和电压表均没有示数，则故障可能是电阻箱断路C．电阻箱阻值由5Ω调为10Ω时，电压表示数会变大，要继续探究，应该将滑片P 向左移D．若保持电压表示数为2V 不变，要完成实验，则电阻箱阻值的最大值为40Ω4．图示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小．用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数．则故障原因可能是（）A．仅R1断路B．仅R2断路C．电流表断路D．ac导线断路5．如图所示是灯泡L和电阻R的U﹣I图象，同学们对图象信息做出的判断如下，其中正确的是（）A．将灯泡L与电阻R并联，若它们两端的电压为2V，则干路电流为0.7AB．将灯泡L与电阻R串联，若通过它们的电流为0.2A，则它们两端的电压为2VC．当电阻R两端的电压为3V时，通过它的电流为0.2AD．当通过灯泡L的电流为0.5A时，它两端的电压为1.5V6．如图所示的电路中，电源电压保持不变，定值电阻R2=3Ω，滑动变阻器的最大阻值为R。
2024年中考物理复习专题——欧姆定律的综合计算(含答案)(1)
2024年中考物理复习专题——欧姆定律的综合计算1．如图所示电路中，电源电压恒为6V，R1的阻值为20Ω．闭合开关后，电流表的示数是0.5A．求：（1）通过R1的电流；（2）电阻R2的阻值．2．某电熨斗在220V电压下工作时，其电热丝的电阻为200Ω。
那么，此时通过该熨斗电热丝的电流是多大？3．在图甲所示电路中，闭合开关S后，发现电流表A的示数是0.1A，电压表V1的示数是6V，电压表V2的示数如图乙所示。
求：（1）此时灯泡L2灯丝电阻R2；（2）电源电压U；（3）灯泡L1两端的电压U1。
4．如图所示的电路中，110ΩR=，220ΩR=，闭合开关后，电流表的示数为0.2A。
求：（1）电源电压是多少？（2）电路中的总电流是多少？5．如图甲所示，电路两端电压U保持12V不变，两个电阻的U-I图像如图乙所示，当开关S闭合后，电流表的示数为多大？6．如图所示的电路中，电源电压保持不变，电阻R 2=20Ω，闭合开关S 后，电流表A 1的示数为0.5A ，电流表A 2的示数为0.3A ，求：(1)电源电压(2)电阻R 1中的电流(3)电阻R 1的阻值7．在如图所示的电路中，当1S 闭合，S 2、S 3断开时，电压表的示数为5V ，当1S 、S 3断开，S 2闭合时，改变电压表“+”、“ -”接线柱的接法，电压表的示数为3V 。
求：(1)电源电压；(2)当1S 、S 3闭合，S 2断开时，电压表的示数。
8．如图所示，电源两端电压U 为9V 并保持不变，闭合开关S 后，电流表A 的示数I 为1.2A ，电流表A 1的示数I 1为0.9A 。
求：(1)通过电阻R 2的电流I 2；(2)电阻R 2两端的电压U 与通过R 2的电流I 2的比值。
9．经过对电阻的大小与长度的关系的深入探究，实验小组的同学发现：同种材料的导体的电阻在横截面积和温度不变时，电阻的阻值与长度成正比，于是实验小组的同学决定设计一个简易的身高测量仪。
中考物理《欧姆定律及其应用》专项练习题(附答案)
中考物理《欧姆定律及其应用》专项练习题(附答案)一、单选题1．A、B两个用电器分别接入图甲的电路中，经测量，用电器A、B的I与U关系如图乙所示，则从图乙中获得信息不正确的是（）A．用电器的电阻R A＝10ΩB．B用电器的电阻R B随电压的增大而增大C．A用电器的电阻R A随电压的增大而增大D．A，B用电器的电阻在U＝3V时相等2．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（）A．U AB＞U BC，I AB＜I BC B．U AB＜U BC，I AB=I BCC．U AB＞U BC，I AB＝I BC D．U AB＝U BC，I AB＜I BC3．如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，R1=10Ω．甲、乙均为电压表时，闭合S1、S2，两电压表示数之比为U甲：U乙=1：3．甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为（）A．1.8A，1.2A B．1.8A，0.6A C．0.9A，0.6A D．0.9A，0.3A4．如图所示，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列关于电路中两只电表的示数变化情况分析正确的是（）A．电流表示数增大、电压表示数减小B．电流表示数减小、电压表示数增大C．电流表和电压表示数都增大D．电流表和电压表示数都减小5．物理研究中常用图象来表示两个量（x，y）的关系，以使研究的问题变得直观明了．下列两个物理量之间的关系符合如图所示的是（）A．物质的密度与质量的关系B．物体受到的重力与质量的关系C．匀速直线运动物体的速度与时间的关系D．定值电阻的阻值与其两端电压的关系6．在图所示的电路中，电源电压保持不变。
闭合电键S，两只电流表的指针偏离零刻度线的角度恰好相同，则电流表A1与A2的示数之比和电流表A2所用量程分别为（）A．1∶1；可能为0.6安B．1∶1；一定为3安C．1∶5；可能为0.6安D．1∶5；一定为3安7．如图是小灯泡L“3V 0.3A”和电阻R中电流随电压变化的图象．由图象可知下列说法正确的是（）A．电阻R的阻值为10ΩB．小灯泡L正常发光时的阻值为10ΩC．若将它们串联，通过R的电流为0.15A，则此时电源电压为4.5VD．若将该小灯泡接在电压为2V的电源上，则此时灯的实际功率为0.4W8．如图所示，闭合开关S，当滑动变阻器的滑片P向右滑动时，电流表、电压表的示数将（）A．电流表、电压表的示数都变B．两表示数都不变C．两表示数都变小D．电流表示数变小，电压表示数变大9．如图所示的是用电压表和电流表测电阻的一种连接方法，R x为待测电阻，如果考虑电表内阻对测量结果的影响，则（）A．电压表示数大于R x两端的实际电压，电流表示数大于通过R x的实际电流B．电压表示数大于R x两端的实际电压，电流表示数等于通过R x的实际电流C．电压表示数等于R x两端的实际电压，电流表示数大于通过R x的实际电流D．电压表示数等于R x两端的实际电压，电流表示数等于通过R x的实际电流10．如图所示是科技创新小组的同学们自己发明的电子握力器的内部结构.电源电压不变，滑动变阻器b端固定在绝缘底座上，手柄A与变阻器滑片固定在一起，同步运动，握力为零时，滑片处于a端.L 是一个电阻不变的指示灯.使用时，先闭合开关S.再用手握住手柄，A 柄向下运动压缩弹簧，握力就显示在力量计表盘上.下列有关握力计的法中正确的是（）A．力量计是由电压表改装而成B．握力越大，电路中电流越小C．灯泡L在电路中没有作用，可以拆除D．握力计实际上是利用手柄受到的握力来改变弹簧的长度，从而改变R接入电路的阻值的11．如图所示的电路中电源的电压不变，闭合开关S后，向左移动滑动变阻器R的滑片，则电压表和电流表示数的变化情况是（）A．电压表的示数变大，电流表的示数变小B．电压表的示数变小，电流表的示数变大C．电压表的示数不变，电流表的示数变小D．电压表的示数不变，电流表的示数变大12．如图电路中，R为定值电阻。
中考物理复习专题：欧姆定律(含答案)
中考物理复习专题：欧姆定律一、单选题1．如图甲所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全情况下多次移动滑动变阻器的滑片，根据记录的电流表和电压表示数绘制出图乙的图像，下列说法正确的是（）A．电源电压为3VR的阻值是15ΩB．定值电阻C．滑动变阻器连入电路的最大阻值为7.5ΩD．当滑片P移至中点时，电流表的示数是0.3A2．在“测量小灯泡正常发光时的电阻”的实验中，关于四位同学遇到的一些问题，下列说法不正确的是（）A．小刚连接完电路的最后一根导线小灯泡就亮了，是因为他连接电路时开关是闭合的B．小强连接完电路闭合开关后小灯泡不亮，可能是因为滑动变阻器的阻值调到了最大C．小丽发现小灯泡在不同电压下测得的电阻值均不相同，有可能是由测量误差导致的D．小梅要判断小灯泡是否正常发光，应在调节滑动变阻器的同时仔细观察电压表示数是否达到额定电压3．近十年，中国高铁从追赶到领跑，实现了完美超越。
如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，0R为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。
当激光发生器射向光敏电阻的激光被烟雾遮挡时，光照强度减弱，下列说法正确的是（）A．光敏电阻R的阻值减小B．电流表的示数增大C．电压表的示数减小D．电压表与电流表示数之比变大4．小明设计了如图所示的“电阻测量盒”。
电源电压未知，从方框引出线两端接入被测电阻，闭合开关1S后，下列说法正确的是（）R的电流A．电流表测通过R的阻值未知，则无法测出被测电阻阻值B．若S后，电流表示数会变小C．再闭合开关2D．电源电压下降时，测得的电阻值会偏小5．以下四个电路，不能测出未知电阻R x阻值的电路是（R0阻值已知，电源电压未知）（）A．B．C．D．6．关于欧姆定律，下列说法正确的是（）A ．导体两端电压越大，通过导体的电流越小B ．导体电阻越大，通过导体的电流越小C ．当导体两端的电压为零时，导体的电阻也为零D ．导体两端的电压一定时，通过导体的电流与导体的电阻成反比7．如图所示的电路中，当开关S 闭合，甲、乙两表示为电压表时，示数之比32U U 甲乙∶∶；当开关S 断开，甲、乙两表是电流表时，则两表的示数之比为I I 甲乙∶为（ ）A ．2：1B ．3：1C ．2：3D ．1：38．如图所示是汽车油量表的工作原理图，其中电源电压为3V ，油量表是由一只量程为0~0.6A 的电流表改装的，变阻器 R 1铭牌标有“5Ω 2A”的字样，闭合开关，此时滑片P 与a 端的距离为R 1总长的四分之一，以下说法正确的是（ ）A ．此时变阻器接入电路中的阻值是4ΩB ．当油量减少时，电路的总电阻减小C ．油量减少时，油量表示数增大D ．为使电路安全，定值电阻R 0至少为5Ω9．物理学研究中常常用到“控制变量法”、“等效法”、“类比法”等科学方法。
