GBT324-88焊缝符号表示法
1)ISO 2553标准未作规定。
补充符号的应用示例见表5。
表5补充符号应用示例
示意图
标注示例
说明
表示V形焊缝的背面底部有垫板
工件三面带有焊缝，焊接方法为手工电弧焊
表示在现场沿工件周围施焊
5符号在图样上的位置
5．1基本要求
完整的焊缝表示方法除了上述基本符号、辅助符号，补充符号以外，还包括指引线、一些尺寸符号及数据。
b．如果焊缝在接头的非箭头侧，则将基本符号标在基准线的虚线侧，见图6(b)；
c．标对称焊缝及双面焊缝时，可不加虚线，见图6(c)、(d)。
图6基本符号相对基准线的位置
6焊缝尺寸符号及其标注位置
6．1一般要求
6．1．1基本符号必要时可附带有尺寸符号及数据，这些尺寸符号见表6。
表6焊缝尺寸符号1）
符号
名称
2]ISO 2553标准对相同焊缝数量及焊缝段数未作明确区分，均用n表示。
3]ISO 2553标准规定角焊缝的尺寸标注采用a、z两种尺寸。
6．2关于尺寸符号的说明
6．2．1确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。
6．2．2在基本符号的右侧无任何标注且又无其他说明时，意味着焊缝在工件的整个长度上是连续的。
示意图
符号
名称
示意图
δ
工件厚度
e
焊缝间距
α
坡口角度
K
焊角尺寸
b
根部间隙
d
熔核直径
p
钝边
S
焊缝有效厚度
c
焊缝宽度
N
相同焊缝
数量符号
R
根部半径
H
坡口深度
l
焊缝长度
h
余高
n
焊缝段数
β
坡口面角度
采用说明：
1)对焊缝尺寸符号，ISO 2553标准未作详细规定。
6．1．2焊缝尺寸符号及数据的标注原则如图7。
a．焊缝横截面上的尺寸标在基本符号的左侧；
表A1基本符号应用举例
表A2基本符号的组合举例
表A3基本符号与辅助符号的组合举例
表A4特殊焊缝的标注
表A5错误标注示例
附加说明：
本标准由中华人民共和国机械电子工业部提出。
本标准由哈尔滨焊接研究所归口。
本标准由哈尔滨焊接研究所起草。
4符号
4．1基本符号
基本符号是表示焊缝ቤተ መጻሕፍቲ ባይዱ截面形状的符号见表1。
表1基本符号
注：1)不完全熔化的卷边焊缝用I形焊缝符号来表示，并加注焊缝有效厚度S，见表7。
4．2辅助符号
辅助符号是表示焊缝表面形状特征的符号，见表2。
表2辅助符号
不需要确切地说明焊缝的表面形状时，可以不用辅助符号。辅助符号的应用示例见表3。
b．焊缝长度方向尺寸标在基本符号的右侧；
c．坡口角度，坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧1]；
d．相同焊缝数量符号标在尾部2]；
e．当需要标注的尺寸数据较多又不易分辨时，可在数据前面增加相应的尺寸符号。
当箭头线方向变化时，上述原则不变。
图7焊缝尺寸的标注原则
焊缝尺寸的标注示例见表7。
3．2焊缝符号应明确地表示所要说明的焊缝，而且不使图样增加过多的注解。
3．3焊缝符号一般由基本符号与指引线组成。必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。图形符号的比例、尺寸和在图样上的标注方法，按技术制图有关规定。
3．4为了方便，允许制定专门的说明书或技术条件，用以说明焊缝尺寸和焊接工艺等内容。必要时也可在焊缝符号中表示这些内容。
图4箭头线的位置
图5弯折的箭头线
5．4基准线的位置
基准线的虚线可以画在基准线的实线下侧或上侧。
基准线一般应与图样的底边相平行，但在特殊条件下亦可与底边相垂直。
5．5基本符号相对基准线的位置
为了能在图样上确切地表示焊缝的位置，特将基本符号相对基准线的位置作如下规定：
a．如果焊缝在接头的箭头侧，则将基本符号标在基准线的实线侧，见图6(a)；
基本符号与辅助符号的组合应用举例见表A 3。
A4特殊情况举例2]
喇叭形焊缝，单边喇叭形焊缝，堆焊缝及锁边焊缝的标注见表A 4。
A5错误标注示例见表A 5
采用说明：
1)本标准采用了ISO 2．553标准中具有代表性的应用示例，但对ISO 2553标准中的附录B因不适合于我国国情未采用。
2)ISO 2553标准没有此内容。
6．2．3在基本符号的左侧无任何标注且又无其他说明时，表示对接焊缝要完全焊透。
6．2．4塞焊缝，槽焊缝带有斜边时，应该标注孔底部的尺寸。
7符号应用举例(见附录A)
附录A1]
符号应用举例
(补充件)
A1基本符号的应用举例见表A1。
A2基本符号的组合举例
基本符号的组合举例见表A 2。
A3基本符号与辅助符号的组合举例
焊缝符号表示法
GB 324－88
国家技术监督局1988－12－10批准1989－07－01实施
1主题内容及适用范围
本标准规定了焊缝符号表示方法。
本标准适用于金属熔化焊及电阻焊。
2引用标准
GB 5185金属焊接及钎焊方法在图样上的表示代号
3总则
3．1为了简化图样上的焊缝一般应采用本标准规定的焊缝符号表示。但也可采用技术制图方法表示。
指引线一般由带有箭头的指引线(简称箭头线)和两条基准线(一条为实线，另一条为虚线)两部分组成。如图1所示。
图1指引线
5．2箭头线和接头的关系
图2和图3给出的示例说明下例术语的含义：
a．接头的箭头侧：
b．接头的非箭头侧。
图2带单角焊缝的T型接头
图3双角焊缝十字接头
5．3箭头线的位置
箭头线相对焊缝的位置一般没有特殊要求，见图4(a)、(b)。但是在标注 、J形焊缝时，箭头线应指向带有坡口一侧的工件，见图4(c)、(d)。必要时，允许箭头线弯折一次，如图5。
表3辅助符号的应用示例
4．3补充符号
补充符号是为了补充说明焊缝的某些特征而采用的符号，见表4。
表4补充符号
序号
名称
示意图
符号
说明
1
带垫板符号1)
表示焊缝底部有垫板
2
三面焊缝符号1)
表示三面带有焊缝
3
周围焊缝符号
表示环绕工件周围焊缝
4
现场符号
表示在现场或工地上进行焊接
5
尾部符号
可以参照GB 5185标注焊接工艺方法等内容
表7焊缝尺寸的标注承例
序号
名称
示意图
焊缝尺寸符号
示例：
1
对接焊缝
S：焊缝有限厚度
2
卷边焊缝
S：焊缝有限厚度
3
连续角焊缝
K：焊角尺寸3]
4
断续角焊缝
l：焊缝长度(不计弧坑)
e：焊缝间距
n：焊缝段数
5
交错断续角焊缝
6
塞焊缝或槽焊缝
7
缝焊缝
8
点焊缝
n：见序号4
e：间距
d：焊点直径
采用说明：
1]ISO 2553标准未作具体规定。
焊缝符号表示法
焊缝符号表示法2009-11-06 08:50:01 作者：jql来源：浏览次数：2265 网友评论 3 条焊缝符号一般由基本符号和指引线组成。
必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。
(一)符号根据GB324—88《焊缝符号表示法》的规定，焊缝符号可以分为以下几种：(1)基本符号基本焊缝符号一般由基本符号和指引线组成。
必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。
(一)符号根据GB324—88《焊缝符号表示法》的规定，焊缝符号可以分为以下几种：(1)基本符号基本符号是表示焊缝横截面形状的符号，见表1—4。
(2)辅助符号辅助符号是表示焊缝表面形状特征的符号，见表1—5。
应用示例见表1—6。
(3)补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，见表1—7。
应用示例见表1—8。
表1—4基本符号注：1)不完全熔化的卷边焊缝用I形焊缝符号来表示，并加注焊缝有效厚度S。
表1—5辅助符号表1—6 辅助符号的应用示例表1—7补充符号表1—8 补充符号应用示例(二)符号在图纸上的位置1．基本要求完整的焊缝表示方法除了上述基本符号、辅助符号、补充符号以外，还包括指引线、焊缝尺寸符号及数据。
指引线一般由带有箭头的指引线(简称箭头线)和两条基准线(一条为实线，另一条为虚线)两部分组成。
如图1—22所示。
图1—22 指引线2．箭头线和接头的关系图1—23和图1—24给出的示例说明下列术语的含义：图1—23 带单角焊缝的T型接头(a)焊缝在箭头侧 (b)焊缝在非箭头侧图1—24 双角焊缝的十字接头a．接头的箭头侧；b．接头的非箭头侧3．箭头线的位置箭头线相对焊缝的位置一般没有特殊要求，见图1—25(a)、(b)。
但是在标注单边V、单边Y、J形焊缝时，箭头线应指向带有坡口一侧的工件，见图1—25(c)、(d)。
必要时，允许箭头线弯折一次，如图1—26。
图1—25 箭头线的位置图1—26 弯折的箭头线4．基准线的位置基准线的虚线可以画在基准线的实线下侧或上侧。
GB324焊缝符号表示法
焊缝符号表示法(GB324-88)
基本符号
名称示意图符号名称示意图符号
卷边焊缝*
封底焊缝
(卷边完全熔化)
I形焊缝角焊缝
V形焊缝
塞焊缝或槽焊缝
单边V形焊缝
带钝边V形焊缝
点焊缝o 带钝边单边V形焊缝
带钝边U形焊缝
缝焊缝
带钝J形焊缝
注：*不完全熔化的卷边焊缝用I形焊缝符号来表示，并加注焊缝有效厚度S。
辅助符号
名称示意图符号名称示意图符号平面符号—
凸起符号
凹陷符号
补充符号
名称示意图符号名称示意图符号三面焊缝符号带垫板符号
现场符号
周围焊缝符号o
尾部符号<
焊缝尺寸符号
符号名称示意图符号名称示意图
工件厚度 e 焊缝间距
a 坡口角度k 焊角尺寸
b 根部间隙 d 熔核直径
p 钝边s 焊缝有效
厚度
C 焊缝宽度N 相同焊缝数量符号
R 根部半径H 坡口深度l 焊缝长度h 余高
n 焊缝段数 坡口面角
度
焊缝尺寸符号及其标注位置
标注方法说明：
1. 指引线一般由箭头和两条基准线（一条为实线，另一条为虚线）两部分组成。
如果焊缝在接头的箭
头侧，则将基本符号标在基准线的实线侧；如果焊缝在接头的非箭头侧，则将基本符号标在基准线的虚线侧；标注对称焊缝及双面焊缝时，可不加虚线。
2. 基本符号左侧标注焊缝横截面上的尺寸，基本符号右侧标注焊缝长度方向尺寸，基本符号的上侧或
下侧标注坡口角度、坡口面角度、根部间隙等尺寸。
3. 相同焊缝数量符号在尾部。
4. 当标注的尺寸数据较多又不易分辨时，可在数据前面增加相应的尺寸符号。
钢结构焊接焊缝有关基础知识
钢结构焊接焊缝有关基础知识一焊缝符号表示法(GB324-88代替GB324-80)(一) .各种焊缝符号表示法1. 焊缝基本符号表示法2.焊缝辅助符号表示法3.焊缝补充符号表示法`4. 指引线完整的焊缝符号表示法除了上述基本符号、辅助符号、补充符号以外，还包括指引线，一些尺寸符号及数据。
指引线中的虚线可以画在基准线的实线下侧或上侧；基准线一般与图样的底边平行，但在特殊情况下也可与底边垂直。
5. 焊缝尺寸符号表示法图1 焊缝尺寸名称及符号6. 焊缝尺寸符号及数据标注原则⑴焊缝横截面上的尺寸标在基本符号的左侧；⑵焊缝长度方向的尺寸标在基本符号的右侧；⑶坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧；⑷相同焊缝数量标在尾部；⑸当需要标注的尺寸数据较多又不易分辨时，可在数据前面增加相应的尺寸符号，当箭头线方向变化时，上述原则不变。
注：焊缝符号表示法88年的新标准与80年的旧标准的区别之处：⑴U形和单边U形焊缝符号相同，名称分别改为带钝边U形和带钝边J形焊缝；⑵取消了旧标准的喇叭形、单边喇叭形焊缝和堆焊缝的名称和符号；⑶增加了卷边焊缝符号和尾部符号；塞焊缝的符号变小了；⑷指引线的基准线增加了一根虚线；⑸焊缝尺寸符号：δ.b p.H.k.h.s.R..d的名称有改变，要用新叫法，这主要与国际标准ISO接轨；原相同焊缝数量符号n改为N 。
二常用金属焊接方法在图样上的表示代号(GB5185-85代替GB324-64)1.钢结构焊缝外形尺寸(GB10854-89)⑴焊缝外形应均匀,焊道与金属之间应平滑过渡。
⑵I型坡口对接焊缝（见图1），其焊缝宽度c=b+2a 及余高h值应符合表6的规定。
注：①表中g值计算式如下：图1，1-1中g = 2tgβ（δ－p）+b ；1-2中g =2tgβ（δ－R－p）+b。
②焊缝最大宽度c max和最小宽度c min的差值，在任意50㎜焊缝长度范围内≤4㎜，整个焊缝长度范围内≤5㎜⑶焊缝边缘直线度，在任意300㎜连续焊缝长度内，焊缝边缘沿焊缝轴向的直线度f如图2所示，其值应符合表7 规定。
焊缝符号表示法--高清附图-2022年学习资料
GB/T324-2008-角焊缝，适用于薄板与薄板、薄板与薄板折弯-的加强筋之间的焊接，如图2 图3所示。-315X10☑350-210200-315X10350-图2注：表示角焊缝在箭头所 侧，焊角尺-寸2mm,焊缝长度10mm,间隔为200mm。-图3注：表示双面交错断续角焊缝，加 筋-的两侧均有焊缝，焊角尺寸3mm,共15段，每段-长10mm,间隔350mm。
GB/T324-2008-六、焊缝符号的-应用示例
GB/T324-2008-序号-符号-示意图-标注示例-1-V-￥
GB/T324-2008-序号-符号-示意图-标注示例-X-产的-5-K-6
GB/T324-2008-序号-符号-示意图-标注示例-7-O-A-9077777777777 777驾-W-二-My
GB/T324-2008-3、标注规则-。1-横向尺寸标注在基本符号的左侧；-纵向尺寸标注在基 符号的右侧；-坡口角度、坡口面角度、根部间隙标注在基本符号的的上侧-或下侧；-·相同焊缝数量标 在尾部；-当尺寸较多不易分辨时，可在尺寸数据前标注相应的尺寸符-号；-·当箭头线方向改变时，上 规则不变。-a Bb-p.H.K.a-基本符号m×le-p.H.K.d-基本符号m×Le-aB
GB/T324-2008-11、点焊缝-○-符号-示意图
GB/T324-2008-12、平面连接（钎焊）-符号-示意图
GB/T324-2008-13、缝焊缝-e-符号-示意图
GB/T324-2008-二、基本符号的-组合
GB/T324-2008-1、双面V形焊缝X焊缝-符号-示意图
GB/T324-2008-2、双面单V形焊缝K焊缝-符号-示意图
GB/T324-2008-·对称焊缝允许省略虚线。
焊接符号的标注
焊缝符号表示法GB 324－88国家技术监督局1988－12－10批准1989－07－01实施1 主题内容及适用范围本标准规定了焊缝符号表示方法。
本标准适用于金属熔化焊及电阻焊。
2 引用标准GB 5185 金属焊接及钎焊方法在图样上的表示代号3 总则3．1 为了简化图样上的焊缝一般应采用本标准规定的焊缝符号表示。
但也可采用技术制图方法表示。
3．2 焊缝符号应明确地表示所要说明的焊缝，而且不使图样增加过多的注解。
3．3 焊缝符号一般由基本符号与指引线组成。
必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
图形符号的比例、尺寸和在图样上的标注方法，按技术制图有关规定。
3．4 为了方便，允许制定专门的说明书或技术条件，用以说明焊缝尺寸和焊接工艺等内容。
必要时也可在焊缝符号中表示这些内容。
4 符号4．1 基本符号基本符号是表示焊缝横截面形状的符号见表1。
表1 基本符号注：1)不完全熔化的卷边焊缝用I形焊缝符号来表示，并加注焊缝有效厚度S，见表7。
4．2 辅助符号辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
辅助符号的应用示例见表3。
表3 辅助符号的应用示例4．3 补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，见表4。
表4 补充符号序号名称示意图符号说明1 带垫板符号1)表示焊缝底部有垫板2 三面焊缝符号1)表示三面带有焊缝3 周围焊缝符号表示环绕工件周围焊缝4 现场符号表示在现场或工地上进行焊接5 尾部符号可以参照GB 5185标注焊接工艺方法等内容采用说明：1)ISO 2553标准未作规定。
补充符号的应用示例见表5。
表5 补充符号应用示例示意图标注示例说明表示V形焊缝的背面底部有垫板工件三面带有焊缝，焊接方法为手工电弧焊表示在现场沿工件周围施焊5 符号在图样上的位置5．1 基本要求完整的焊缝表示方法除了上述基本符号、辅助符号，补充符号以外，还包括指引线、一些尺寸符号及数据。
焊接识图基 础 知 识一

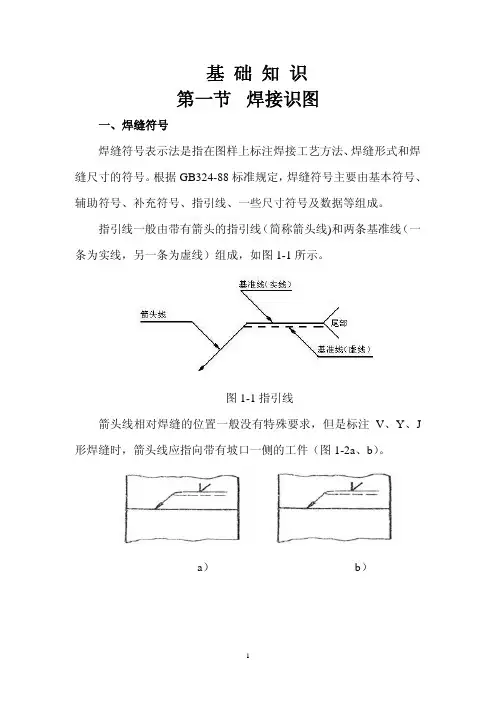

基础知识第一节焊接识图一、焊缝符号焊缝符号表示法是指在图样上标注焊接工艺方法、焊缝形式和焊缝尺寸的符号。
根据GB324-88标准规定，焊缝符号主要由基本符号、辅助符号、补充符号、指引线、一些尺寸符号及数据等组成。
指引线一般由带有箭头的指引线（简称箭头线)和两条基准线（一条为实线，另一条为虚线）组成，如图1-1所示。
图1-1指引线箭头线相对焊缝的位置一般没有特殊要求，但是标注V、Y、J 形焊缝时，箭头线应指向带有坡口一侧的工件（图1-2a、b）。
a）b）c）图1-2 箭头线的位置必要时，允许箭头线弯折一次（图1-2c）。
基准线一般应与图样的底边相平行，但在特殊条件下亦可与底边相垂直。
基准线的虚线可以画在基准线的实线下侧或上侧。
a）焊缝在接头的箭头侧b）焊缝在接头的非箭头侧c）对称焊缝d）双面焊缝图1-3基本符号相对基准线的位置为了能在图样上确切地表示焊缝的位置，特将基本符号相对基准线的位置规定为：焊缝在接头的箭头侧，基本符号应标在基准线的实线侧（图1-3a）焊缝在接头的非箭头侧，基本符号应标在基准线的（图1-3b）。
对称焊缝及双面焊缝标注时可不加虚线（图1-3c、d）。
1、基本符号基本符号是表示焊缝横截面形状的符号，见焊缝符号表示法《GB324-88》。
2、辅助符号辅助符号是表示焊缝表面形状特征的符号，焊缝符号表示法《GB324-88》。
当不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
3、补充符号补充符号是为了补充说明某些特征而采用的符号，见焊缝符号表示法《GB324-88》。
其中尾部符号可参照GB5185—85“金属焊接及钎焊方法在图样上的表示代号”。
见表1-1。
4、焊缝尺寸符号及其标注位置必要时，基本符号可附带有尺寸符号及数据，其标注原则（图1-4a）与说明为：l）焊缝横截面上的尺寸标在基本符号的左侧。
2）焊缝长度方向尺寸标在基本符号的右侧。
图1-4a焊缝尺寸的标注原则3）坡口角度、坡口面角度、根部间隙（图3-4b）等尺寸标在基本符号的上侧或下侧。
焊缝符号标注详解
授课内容
• 焊缝符号的组成 • 焊缝符号的综合标注举例 (注:焊接术语中是没有综合标注一词的,采用这一 说法是想告诉大家:采用GB324-88中的某一部分 当作一个完整的焊缝符号是不合适的. ) • 焊缝标注及技术要求中的注意事项
我们在标注焊缝时常见的错误
1,错把焊缝基本符号当作焊缝符号使用
下 下面的焊缝只表示焊缝某种形式 (或者说是焊缝的某种 下 模型,我们知道从模型是看不出实物的尺寸的 ,下面的两个所 面 谓焊缝就没有说明焊缝的具体尺寸. 一个完整的焊缝标示不仅要有焊缝模型(其标准术语叫 作焊缝基本符号),还应该有焊缝尺寸符号.
举出上面两个例子,是想提醒大家:焊缝基本符号必 须有焊缝尺寸符号相配合才行,但对于上面的对接焊缝大 家已用习惯,生产中并没有产生误解,大家仍可沿用.
2,焊缝基本符号的选用含糊不清
45° 60° 6 66来自-12*800*12000 第 一 错误 正确 正确
-12*150*500
错误
第一种情况是对使用哪一种焊缝基本符号模糊不清. 第二种情况比较特殊,也是比较难掌握的一点,那就是两个 工件的厚度相同,标注相同的焊接符号,为什么一个对,一个不 对呢?这是因为宽度尺寸相对大的工件无坡口对接焊缝可以采 用双面自动焊能够焊透,而宽度尺寸很小的工件,虽然也能用双 面自动焊,但这么小的工件如用自动焊则非常麻烦,而用手工焊 则很难焊透,如把它标为双面坡口焊缝用手工焊则比较方便.----选用的焊缝基本符号必须与焊缝方法相适应.
焊接空间不受限制,J形坡口 在哪一侧焊接都不受影响,虚 线可剩略
双面不对称焊缝应根据不同情况决定是否可剩略虚线 (此点与GB324-88略有不同)
35
5,焊缝尺寸及其标注
焊缝尺寸符号所代表的含意
钢结构焊缝符号最全的表示法
单击此处添加副标题
一、基本符号
符号
1、Ⅰ形焊缝
符号
2、V形焊缝
符号
3、单边V形焊缝
符号
4、带钝边V形焊缝
5、带钝边单边V形焊缝
符号
示意图
符号
6、带钝边U形焊缝
符号
7、带钝边J形焊缝
8、角焊缝
符号
示意图
符号
9、封底焊缝
10、塞焊缝或槽焊缝
45°
60°
20
25
10
8
10
45°
60°
p8H20K10
H25K10
双面部分熔透焊缝
示意图
标注方法
p：焊缝长度； H：间距； K：焊脚尺寸
个人意见最好采用示意图表达
横向尺寸标注在基本符号的左侧；
03
当箭头线方向改变时，上述规则不变。
号；
02
相同焊缝数量标注在尾部； 当尺寸较多不易分辨时，可在尺寸数据前标注相应的尺寸符
或下侧；
基本符号 n×l(e) aβb 基本符号 n×l(e) aβb N
4、关于尺寸标注的其他规定
六、焊缝符号的 应用示例
序号
符号
焊缝在非箭头侧
基本符号在虚线侧时，表示焊缝在非箭头侧。
对称焊缝
对称焊缝允许省略虚线。
对称焊缝
PART 01
添加标题
在明确焊缝布置的情况下，有些焊缝也可以省略虚线。
添加标题
焊缝分布明确
添加标题
焊缝分布明确
实线和虚线的位置可根据需要互换。
五、尺寸及标注
1、一般要求
必要时，可以在焊缝符号中标注尺寸，如：焊高、坡口角度、坡口深度等。 如果复杂的坡口尺寸标注容易产生误解，应采用示意图标注。
焊缝符号表示法--高清附_OK
见图
接头B
箭头线
接头B的箭头侧
接头B的非箭头侧
接头A的非箭头侧 接头A
2021/8/27
接头A的箭头侧 箭头线
29
4、基本符号与基准线的相对位置
GB/T 324-2008
• 基本符号在实线侧时，表示焊缝在箭头侧。
焊缝在箭头侧
2021/8/27
焊缝在箭头侧
30
GB/T 324-2008
• 基本符号在虚线侧时，表示焊缝在非箭头侧。
GB/T 324-2008
符号
2021/8/27
示意图
12
11、点焊缝
GB/T 324-2008
符号
2021/8/27
示意图
13
12、平面连接（钎焊）
GB/T 324-2008
符号
2021/8/27
示意图
14
13、缝焊缝
GB/T 324-2008
符号
2021/8/27
示意图
15
GB/T 324-2008
40
GB/T 324-2008
六、焊缝符号的 应用示例
2021/8/27
41
序号 符号
示意图
1
2
3
2021/8/27
GB/T 324-2008
标注示例
42
序号 符号 示意图 4 5 6
2021/8/27
GB/T 324-2008
标注示例
43
序号 符号
示意图
7
8
9
M
2021/8/27
GB/T 324-2008
GB/T 324-2008
焊缝符号表示法
摘自GB/ T 324 - 2008的相关内容
GB324-88焊缝符号表示详解
5,总图上标注了焊缝,如出零件图在零件图上 仍要将坡口尺寸画出.
其道理是:这就象我们画装配图一样,其中某一 零件虽在装配图中显示出来,但仍然要画详细的零 件图.不然零件图与总图不符.
总之,设计者选择的焊缝大小,坡口大小,要有比较可靠 的根据,当有人问你焊缝强度是否可靠时,你能够给予肯定 的回答.
4,在技术要求中常见的错误
(1),未注焊缝视具体情况焊接.-------这种说法是错误的, 因为每个人对具体情况的理解都不相同,如果焊接的结果 和设计者的意思相差甚远,怎么办?
(2),焊接坡口按GB985-88或GB986-88规定执行-----这 种说法也不对.
不同板厚
δ 20
对接焊
δ8
δ 12
δ 30
不同板厚对接,设计人员认为结构受力大焊缝必须焊透时按此标注.
三,焊缝标注及技术要求中的注意事项
1,开坡口要求焊透的焊缝背面如有焊接空间,对接焊缝一定要封底,角焊缝内侧宜增加一个三 角形焊缝.
在各种标准中,并没有要求一定要封底,我们为什么一定要求封底呢? 这是因为我们所选用的V形或半V形45度坡口如果要求焊透,并且背面不封底(必须采用 单面焊双面成形技术),这对电焊工的技能要求非常高,就是在压力容器行业或其它行业的电 焊工也不是人人都具备这种技能,如果焊不透,焊缝背面会形成各种缺欠,看上去非常不雅观. 同时焊缝强度也大打折扣. 2,平板对接双面60度坡口及单边45度坡口接头的适应范围
60°
推荐使用板厚 6-16
推荐使用板厚 8-20
随着 板厚的增加,坡口横截面积越来越大,需要许多焊丝焊条才能将坡口
