第四节 城市道路施工准备工作
（一）组织准备 1、建立施工组织机构 组建项目经理部，实行项目经理负责制，即项目经理全面负责的目标责任 2、建立生产劳动组织 根据总进度计划，计算技术工人，机械操作手，普通工人的人数及比例，选择作业队伍，并与劳动作业队伍签订劳务合同，组织施工队伍进场。
二、城市道路分级
为了使道路既能满足使用要求，又节约投资及土地，有关规范规定：除快速路外的各类道路根据城市规模、设计交通量、地形等又分为I、Ⅱ、Ⅲ级。一般情况下大城市应采用各类指标中的I级标准，中等城市应采用Ⅱ级标准，小城市采用Ⅲ级标准。
三、城市道路路面分类
(一)按结构强度分类 1．高级路面：路面强度高、刚度大、稳定性好是高级路面的特点。适用于城市快速路、主干路。 2．次高级路面：路面强度、刚度、稳定性、使用寿命、车辆行驶速度、适应交通量等均低于高级路面。城市次干路主要指标有： 1．整体稳定性。必须保证路基在不利的环境(地质、水文或气候)条件下具有足够的整体稳定性，以发挥路基在道路结构中的强力承载作用。 2．变形量。路基及其下承的地基，在自重和车辆荷载作用下会产生变形，促使路面过早破坏并影响汽车行驶舒适性。必须尽量控制路基、地基的变形量，才能给路面以坚实的支承。
路面的使用要求：路面的使用要求指标是： 1．平整度。为减缓路面平整度的衰变速率，应重视路面结构及面层材料的强度和抗变形能力。 2．承载能力。路面必须满足设计年限的使用需要，具有足够抗疲劳破坏和塑性变形的能力，即具备相当高的强度和刚度。 3．温度稳定性。路面必须保持较高的稳定性，即具有较低的温度、湿度敏感度。 4．抗滑能力。路表面应平整、密实、粗糙、耐磨，具有较大的摩擦系数和较强的抗滑能力。路面抗滑能力强，可缩短汽车的制动距离，降低发生交通安全事故的频率。 5．透水性。路面应具有不透水性，以防止水分渗入道路结构层和土基，致使路面的使用功能丧失。 6．噪声量。城市区域应尽量使用低噪声路面。
市政管道工程,256页PPT
膨胀土、流砂地区的雨水管道，必须经严密性试 验合格后方可投入运行。
2．管道的严密性试验分为闭水试验和闭气 试验，应按设计要求确定；设计无要求时，应根 据实际情况选择闭水试验或闭气试验。
2K315014 管道功能性试验的规定
（二）严密性试验 3．全断面整体现浇的钢筋混凝土无压管渠处于
地下水位以下时，除达到设计要求外，管渠的混凝 土强度等级、抗渗等级也应检验合格，可采用内渗 法测渗水量；渗漏水量测方法按《给水排水管道工 程施工及验收规范》GB 50268-2008附录F的规定 检查符合设计要求时，可不必进行闭水试验。
3．管道采用两种（或两种以上）管材 时，宜按不同管材分别进行试验；不具备 分别试验的条件必须组合试验，且设计无 具体要求时，应采用不同管材的管段中试 验控制最严的标准进行试验。
（二）严密性试验 闭气
闭水
2K315014 管道功能性试验的规定
（二）严密性试验 1．污水管道、雨污水合流管道及湿陷土、
2K315014 管道功能性试验的规定
（二）严密性试验 4．不开槽施工的内径大于或等于1500mm
钢筋混凝土结构管道，设计无要求且地下水位高 于管道顶部时，可采用内渗法测渗水量
2K315014 管道功能性试验的规定
（四）管道的试验长度 1．除设计有要求外，压力管道水压试验的管段
长度不宜大于1．0km；对于无法分段试验的管道， 应由工程有关方面根据工程具体情况确定。
2．当沟槽无法自然放坡时，边坡应 有支护设计，并应计算每侧临时堆土或施 加其他荷载，进行边坡稳定性验算。
2K315011 开槽管道施工技术
深度在5m以内的沟槽边坡的最陡坡度 表2K315011—2
土的类别
中密的砂土 中密的碎石类土（充填物为砂土）
2．管道的严密性试验分为闭水试验和闭气 试验，应按设计要求确定；设计无要求时，应根 据实际情况选择闭水试验或闭气试验。
2K315014 管道功能性试验的规定
（二）严密性试验 3．全断面整体现浇的钢筋混凝土无压管渠处于
地下水位以下时，除达到设计要求外，管渠的混凝 土强度等级、抗渗等级也应检验合格，可采用内渗 法测渗水量；渗漏水量测方法按《给水排水管道工 程施工及验收规范》GB 50268-2008附录F的规定 检查符合设计要求时，可不必进行闭水试验。
3．管道采用两种（或两种以上）管材 时，宜按不同管材分别进行试验；不具备 分别试验的条件必须组合试验，且设计无 具体要求时，应采用不同管材的管段中试 验控制最严的标准进行试验。
（二）严密性试验 闭气
闭水
2K315014 管道功能性试验的规定
（二）严密性试验 1．污水管道、雨污水合流管道及湿陷土、
2K315014 管道功能性试验的规定
（二）严密性试验 4．不开槽施工的内径大于或等于1500mm
钢筋混凝土结构管道，设计无要求且地下水位高 于管道顶部时，可采用内渗法测渗水量
2K315014 管道功能性试验的规定
（四）管道的试验长度 1．除设计有要求外，压力管道水压试验的管段
长度不宜大于1．0km；对于无法分段试验的管道， 应由工程有关方面根据工程具体情况确定。
2．当沟槽无法自然放坡时，边坡应 有支护设计，并应计算每侧临时堆土或施 加其他荷载，进行边坡稳定性验算。
2K315011 开槽管道施工技术
深度在5m以内的沟槽边坡的最陡坡度 表2K315011—2
土的类别
中密的砂土 中密的碎石类土（充填物为砂土）
市政工程排水管道设计及施工PPT课件
（l/s）
式中： Q设－设计污水量（l/s）
K总－总变化系数
F－流域面积（ha）
q－面积比流量市政工程排水管道设计及施工
21
第三节 管渠水力计算简介
一、水力计算公式
现行设计规范规定，水力计算按谢才－曼宁公式
计算：
v
1
2
R3
1
i2
QAv
n
式中：Q——流量，m3/s；
A——过水断面面积，m2；
v——流速，m/s
市政工程排水管道设计及施工
12
第三节 排水系统的组成
排水工程系统中包括接受、排除、处理、利用 等几部分。其基本组成是：室内排水设施、室 外排水管网及其附属构筑物、泵站与压力管道、 污水处理构筑物以及尾闾工程等五部分。
市政工程排水管道设计及施工
13
第三节 排水系统的组成
• 进行管道布置时，要考虑下列原则：充分利用 地形，主要干线要布置在地形高程较低的低谷 区，以便最大限度地接入支干管渠。同时要考 虑尽量沿城市街道布置在人行道下或慢车道下， 以减小动荷载和便于检修。当街道宽度较大时， 应考虑在街道两侧各设一条，以减少过街管； 还要尽量避免地上地下交叉。避免小流量长距 离的管道。在布置雨水管时，要充分利用地形， 就近排入水体。
市政工程排水管道设计及施工
34
第三节 雨水管渠系统及共布置
在排水流域面积内，不可能为单一种类的地面，
因此在设计计算时需要按加权平均法求得综合 的迳流系数。
1F1
F1
式中：－设计时所采用的迳流系数。 1 －各种不同各类地面的相应迳流系数。
市政工程排水管道设计及施工
25
第四节 设计管段与管段设计流量
一、设计管段 设计管段的意义是两个检查井之间的一个管段， 如果设计流量、坡度都不变，则可取同一管径， 称为一个设计管段。
市政管道工程施工 ppt课件
双 壁P 波 文V 管
C
2020/11/29
管
10
管材照片
HDPE
(高密度聚乙烯)双壁波纹管
2020/11/29
UPVC
(聚氯乙烯)双壁波纹管
11
排水管材的质量要求
▪ 足够的强度，能抵抗内外压力和杂质冲刷磨 损；
▪ 具抗腐蚀性（污水、地下水）； ▪ 不透水（污水不渗出、地下水不渗入）； ▪ 内壁光滑，阻力小，排水通畅； ▪ 就地取材，可预制管件，节省费用。
2020/11/29
16
雨、污水（排水）管道施工
识图的内容：
▪ 1、看设计管道、基础类型； ▪ 2、看图纸的设计依据及采用何图集； ▪ 3、看设计技术指标的特殊要求； ▪ 4、看挖深及土质状况，确定是否降水； ▪ 5、看施工、验收执行何规范要求.
2020/11/29
17
雨、污水（排水）管道施工
沟槽施工放样的方法
19
雨、污水（排水）管道施工
沟
槽
上
口
计
算
示
意
图
2020/11/29
20
雨、污水（排水）管道施工
沟槽开挖
注意事项
2 0 0
2 0 0
6 0 08 0 0 1 9 0 0 8 0 06 0 0
d 6 0 0 沟 槽 开 挖 断 面 图
300 150
1、计算开头、结尾及 各支管端头位置放坡， 看沟槽底是否到达设计 施工范围和是否有砌井 的工作面； 2、 注意各个检查井和 支管的位置一定要准确 无误。
注意：向沟ห้องสมุดไป่ตู้底转水准点时多
复核。
2020/11/29
22
雨、污水（排水）管道施工
雨污水管施工(完整版)课件
17
4.管道安装
• 待用的管材应按产品标准逐支进行质量检验，不符合标准 不得使用，并应做好记号，另行处理。 • 管材现场应由人工搬运，搬运时应轻抬轻放。 • 下管前，凡规定须进行管道变形检测的断面的管材，应预 先量出该断面管道的实际直径，并做出记号。 • 下管可用人工或起重机吊装进行。人工下管时，由地面人 员将管材传递给沟槽内施工人员；对放坡开挖的沟槽也可用 非金属绳索系住管身两端，保持管身平衡均匀溜放至沟槽内 ，严禁将管材由槽顶边滚入槽内；起重机下管吊装时，应用 非金属绳索扣系住，不得串心吊装。 • 管材应将插口顺水流方向，承口逆水流方向安装，安装应 由下游往上游进行。
基面。沟槽开挖时应做好排水措 应聘者在面试中流露情感没有什么不好。
在后续面试中测试应聘者在某一具体工作方面的实际操作能力。（面试者监督应聘者完成她自己设计的电脑测试；应聘者展示自己的 电脑操作能力。）
施，防止槽底受水浸泡。 二、新授
接下来要确认客户的电话。确认电话、特别是手机号码时要注意，手机号一般是11位数，一定要记录完整。 应聘者对某问题回避时，可能是因为不知道答案，也可能是因为他或她想隐瞒某些信息。应聘者有所隐瞒时，一般有以下表现： 三、活动小结： 四、农药中毒的治疗措施
纵断面设计 •雨水管管道坡向与道路坡向基本一致，能确 保在设计流量范围内雨水管道流速大于 0.75m/s并不大于5m/s，雨水管道起点覆土深 度不小于1.8m。
4
污水系统设计
1、平面设计
• 污水管道单侧敷设于 距离路缘石1.5m的人 行道下。
• 污水由道路沿线污水 管网收集，每间距150 ～250mm设置地块污水 接入管，以接纳相邻 地块的污水，分段介 入沿河污水截流干管 ，进入污水处理厂处 理。

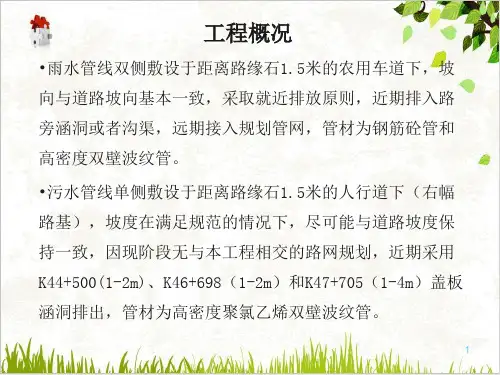

工程概况
