烟煤胶质层指数测定方法
测定烟煤胶质层指数的方法要点
测定烟煤胶质层指数的方法要点学习测定烟煤胶质层指数也有段时间了，今天来说说关键要点。
首先呢，我理解这个测定的设备特别重要。
就像是厨师做菜得有个好锅一样，测定胶质层指数的仪器得是符合相关标准的。
这仪器有几个部分，像加热炉啊，它得能均匀地加热，我就想啊，如果加热不均匀，那测出来的结果肯定不准确。
这里我觉得可以想成烤面包，如果烤箱温度不均匀，面包有的地方焦了有的地方还没熟呢，类似的道理。
然后说到烟煤样品的制备，这也是个关键。
煤样的粒度大小有要求，我记得是要过筛到一定目数的。
如果煤样粒度太大，就好比是你要做包子，结果面粉块太大还没揉开，这肯定影响最终结果。
在制样过程中要防止煤样被氧化，氧化后的煤样性质就变了。
这就好比苹果削了皮放一会儿就变黄氧化了，那味道口感都变了，煤样氧化了可就得出错的数据了。
还有一个重点是对压力盘的要求，对了还有个要点，压力盘的重量、平整度这些得符合规定。
这就类似于咱们搭积木，积木块要是形状不对或者大小不合适，这个积木塔就搭不好。
压力盘如果有问题，在胶质层测定的时候，会把压力传递不均匀，测出来的指数误差就大啦。
在整个测定过程中，temperature（温度）的控制相当难，我之前就总是在这儿犯错。
温度要按照规定的升温速度上升，这升温速度就像我们开车，要按照规定的速度行驶，太快太慢都可能导致到达目的地（准确测定结果）失败。
如果升温太快，烟煤反应太剧烈出问题，如果太慢又会让整个测定时间超长，而且结果可能也是不对的。
我总结一下记忆这些要点的方法吧。
可以把整个测定过程想象成盖房子，每个环节都是一堵墙或者一根柱子，哪个出问题房子就不结实，也就是测定结果不对。
学习的时候多和实际情况联系起来，自己做笔记画图都可以。
关于学习资料的话，《煤质分析技术》这本书很不错，里面详细讲到了测定烟煤胶质层指数的原理和方法要点，还有一些实际案例可以帮助理解。
我也经常会在网上搜索一些相关的实验视频，看实际操作中的细节部分，这样印象就更深刻了。

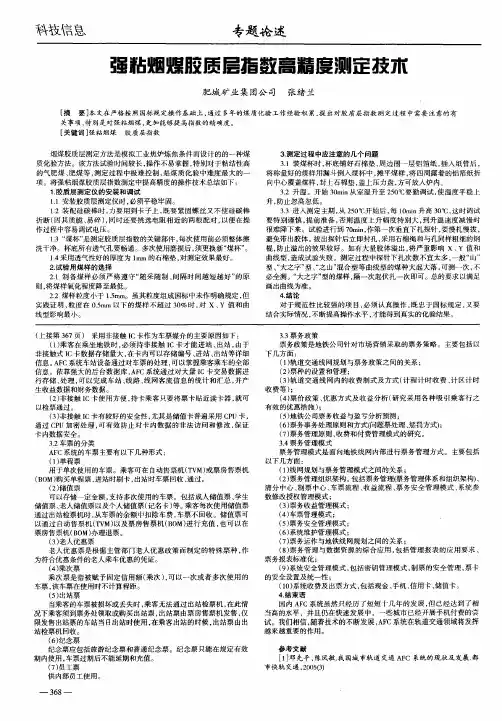

强粘烟煤胶质层指数高精度测定技术
要特别谨慎 ， 提前 准备 ， 否则温度上升 幅度特别大 ， 到升温速度减慢时 很难降下来 。试验进行到 ７ ｍｉ， ０ ｎ 作第一次垂直下扎探针 ， 要慢扎慢拔 ， 避免带出胶体。 拔出探针后立 即封孔 ， 采用石棉绳和与孔同样粗细的钢 棍， 防止溢出的效果较好。如有大量胶体溢 出， 严重影 响 ｘ、 值和 将 Ｙ 曲线型， 造成试验失败 。测定过程 中探针下扎次数不宜太多 ， 一般“ 山” 型 、大之字” 、之山” “ 型 “ 混合 型等 曲线型 的煤种大起大落 ， 可测一次 ， 不 必 全测。“ 大之字” 型的煤样 ， 隔一次起伏 扎一次 即可。总的要求 以满足 画 出 曲线 为 准 。
．．．— —
３测定 过 程 中 应 注 意 的 几个 问题 ．
３１装煤 杯时 ， ． 杯底铺好石棉垫 ， 周边 围一 层铝箔纸 ， 插人纸管后 ， 将称量好的煤样用漏斗倒人煤杯中 ， 摊平煤样 ， 将四周露着的铝箔纸折 向中心覆盖煤样 ， 封上石棉垫 ， 上压力盘 ， 盖 方可放人 炉内。 ３２升温 。开始 ３ ｍｉ从 室温升至 ２ ０Ｃ ＿ ０ ｎ ５ ￣要勤调试 ， 使温度平稳上
科技信息
专题 论 述
强 粘烟 煤 胶质 层指 数 高精度 测定 技 术
肥城 矿 业集 国标规定操作基础上 ， 通过 多年的煤质化验工作经验积 累， 出对胶质层指数 测定过程 中需要注意 的有 提 关事项， 特别是对强粘烟煤 ， 更加能够提 高指数的精确度 。 ［ 关键词 ］ 强粘烟煤 胶质层指数 烟煤胶质层测定方法是模拟工业焦炉炼焦条件而设计的的一种煤 质化验方法。该方法试验时 间较长 ， 操作不易掌握 ， 特别对于粘结性高 的气肥煤 、 肥煤等 ， 定过程中极 难控制 ， 测 是煤质化验 中难度 最大的一 项。将强粘烟煤胶质层 指数测定中提高精度 的操作技术总结如下 ： １胶 质 层测 定 仪 的 安 装 和调 试 ． １ ． １安装胶 质层测定仪时 ， 必须平稳牢固。 １ ． ２装配硅碳棒时 ， 力要用到卡子上 ， 既要紧固螺丝又不使硅碳棒 折断（ 因其质脆 、 易碎 ） 同时还要挑选 电阻相近的两根配对 ， ， 以便在操 作过程 中容易调试电压 。 ｌ “ ３ 煤杯 ” 是测定胶质层指数 的关键部件 ， 每次使用前必须整体擦 洗干净 。杯底所有透气孔要畅通 。多次使用磨 损后 ， 须更换新“ 煤杯 ” 。 １ 采用透气性好的厚度为 １ ｍ的石棉垫 ， ． ４ ｍ 对测定效果最好。 ２试 验 用煤 样 的 选 择 ． ２１制备煤样必须 严格遵守 “ ． 随采 随制 、 间隔时间越短越好 ” 的原 则， 将煤样氧化程度降至最低 。 ２２煤样粒度小于 １ ｎｎ ． ． ｕ 。虽其粒度组成国标 中未作 明确规定 ， ５ 但 实践证 明， 粒度在 Ｏ５ ｍ 以下 的煤样不超过 ３ ％时， Ｘ、 ．ｍ ０ 对 Ｙ值 和 曲 线 型 影 响 最小 。 （ 上接第 ３ ７页 ） 采用非接触 Ｉ ６ ｃ卡作 为车票媒介的主要原 因如下 ： （） １ 乘客在乘坐地铁时 ， 必须持非接触 Ｉ ｃ卡才能进 站 、 出站 ， 由于 非接触式 Ｉ ｃ卡数据存储量大 ， 在卡 内可 以存储编号 、 进站 、 出站等详细 信息。 Ｆ 系统车站设备通过对车票的处理 ， ＡＣ 可以掌握乘客乘车的全部 信息。依靠强大的后台数 据库 ，Ｆ Ａ Ｃ系统通 过对 大量 Ｉ Ｃ卡交易数 据进 行存储 、 处理 ， 以完成车站 、 可 线路 、 线网客流信息的统计和汇总 ， 产 并 生收益数据和财务数据 。 （） ２ 非接触 Ｉ ｃ卡使用方便 ， 持卡乘客只要将票卡贴近读卡器 ， 就可 以检票 通 过 。 （） ３ 非接触 Ｉ Ｃ卡有较好 的安全性 ， 尤其是储值卡普遍采用 Ｃ Ｕ卡， Ｐ 通过 Ｃ Ｕ加密处理 ， Ｐ 可有 效防止对卡 内数据 的非法访 问和修改 ， 保证 卡内数据安全。 ３２车票的分类 ． ＡＦ Ｃ系统 的车票主要 有以下几种形式： （ ） 程 票 １单 用于单次使用 的车票 。乘客可在 自动售票机（ Ｖ 或票房售票机 Ｔ Ｍ） （ Ｏ 购买单程票， Ｂ Ｍ） 进站时刷卡 ， 出站时车票 回收 、 过。 通 （ ） 值 票 ２储 可 以存储一定金额 ， 支持多次使 用的车票 。包括成人储值票 、 学生 储值票 、 老人储值票 以及个人储值票 （ 记名卡 ） 乘客每次使 用储值票 等。 通过出站检票机时 ， 从车票 的余额 中扣除车费 ， 车票不 回收 。储值票可 以通过 自动售票机 （ ｖ 以及票房售票机 （ Ｏ 进 行充值 ， 可以在 Ｔ Ｍ） Ｂ Ｍ） 也 票房售票机（Ｏ 办理退票。 Ｂ Ｍ） （ ） 人优 惠票 ３老 老人优惠票是根据 主管部 门老 人优惠政策而制定的特殊票 种 ， 作 为符合优 惠条件的老人乘 车优惠的凭证。 （ 乘次票 ４） 乘次票是指被赋予 固定信用额 （ 次） 可以一次或者多次 使用的 乘 ， 车票 ， 该车票在使用时不计算程距。 （ ） 票 ５ 出站 当乘客的车票被损坏或丢失时 ， 乘客无法通过出站检票机 ， 在此情 况下乘客须到票务处领取或购买出站票 ， 出站票由票房售票机发售 ， 仅 限发售出站票的车站当 日出站时使用 ， 在乘客出站的时候 ， 出站票由出 站 检 票机 回收 。 （ ） 念 票 ６纪 纪念票应包括旅游纪念票和普通纪念票。纪念票 只能在规定有效 期 内使用 ， 车票过期后不能延期和充值 。 （ ） 工 票 ７员 供 内部员工使用 。

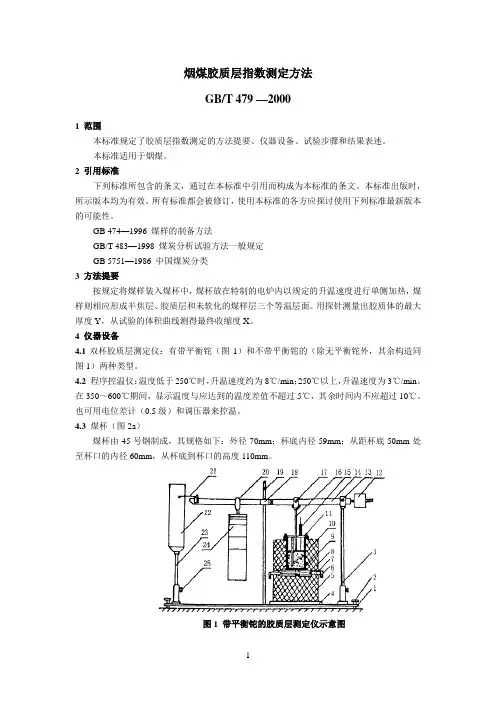

烟煤胶质层指数测定方法
烟煤胶质层指数测定方法GB/T 479 —20001 范围本标准规定了胶质层指数测定的方法提要、仪器设备、试验步骤和结果表述。
本标准适用于烟煤。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 474—1996 煤样的制备方法GB/T 483—1998 煤炭分析试验方法一般规定GB 5751—1986 中国煤炭分类3 方法提要按规定将煤样装入煤杯中，煤杯放在特制的电炉内以规定的升温速度进行单侧加热，煤样则相应形成半焦层、胶质层和未软化的煤样层三个等温层面。
用探针测量出胶质体的最大厚度Y，从试验的体积曲线测得最终收缩度X。
4 仪器设备4.1双杯胶质层测定仪：有带平衡铊（图1）和不带平衡铊的（除无平衡铊外，其余构造同图1）两种类型。
4.2 程序控温仪：温度低于250℃时，升温速度约为8℃/min；250℃以上，升温速度为3℃/min。
在350～600℃期间，显示温度与应达到的温度差值不超过5℃，其余时间内不应超过10℃。
也可用电位差计（0.5级）和调压器来控温。
4.3 煤杯（图2a）煤杯由45号钢制成，其规格如下：外径70mm；杯底内径59mm；从距杯底50mm处至杯口的内径60mm，从杯底到杯口的高度110mm。
图1 带平衡铊的胶质层测定仪示意图1—底座；2—水平螺丝；3—立柱；4—石棉板；5—下部砖垛；6—接线夹；7—硅碳棒；8—上部砖垛；9—煤杯；10—热电偶铁管；11—压板；12—平衡铊；13、17—活轴；14—杠杆；15—探针；16—压力盘；18—方向控制杆；19—方向柱；20—砝码挂钩；21—记录笔；22—记录转筒；23—记录转筒支柱；24—砝码；25—固定螺丝1—杯体；2—杯底；3—细钢棍；4—热电偶铁管；5—压板；6—螺丝图2a 煤杯及其它附件煤杯使用部分的杯壁应当光滑，不应有条痕和缺凹，每使用50次后应检查一次使用部分的直径。

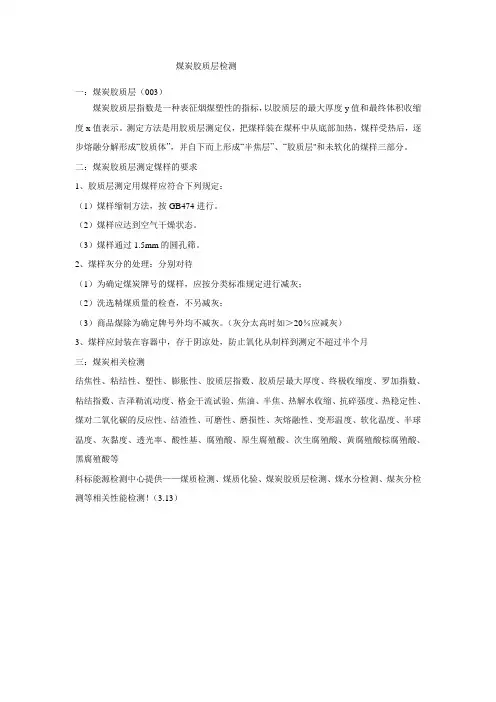

煤炭胶质层检测
煤炭胶质层检测
一：煤炭胶质层（003）
煤炭胶质层指数是一种表征烟煤塑性的指标，以胶质层的最大厚度y值和最终体积收缩度x值表示。
测定方法是用胶质层测定仪，把煤样装在煤杯中从底部加热，煤样受热后，逐步熔融分解形成“胶质体”，并自下而上形成“半焦层”、“胶质层''和未软化的煤样三部分。
二：煤炭胶质层测定煤样的要求
1、胶质层测定用煤样应符合下列规定：
（1）煤样缩制方法，按GB474进行。
（2）煤样应达到空气干燥状态。
（3）煤样通过1.5mm的圆孔筛。
2、煤样灰分的处理：分别对待
（1）为确定煤炭牌号的煤样，应按分类标准规定进行减灰；
（2）洗选精煤质量的检查，不另减灰；
（3）商品煤除为确定牌号外均不减灰。
（灰分太高时如＞20％应减灰）
3、煤样应封装在容器中，存于阴凉处，防止氧化从制样到测定不超过半个月
三：煤炭相关检测
结焦性、粘结性、塑性、膨胀性、胶质层指数、胶质层最大厚度、终极收缩度、罗加指数、粘结指数、吉泽勒流动度、格金干流试验、焦油、半焦、热解水收缩、抗碎强度、热稳定性、煤对二氧化碳的反应性、结渣性、可磨性、磨损性、灰熔融性、变形温度、软化温度、半球温度、灰黏度、透光率、酸性基、腐殖酸、原生腐殖酸、次生腐殖酸、黄腐殖酸棕腐殖酸、黑腐殖酸等
科标能源检测中心提供——煤质检测、煤质化验、煤炭胶质层检测、煤水分检测、煤灰分检测等相关性能检测！（3.13）。

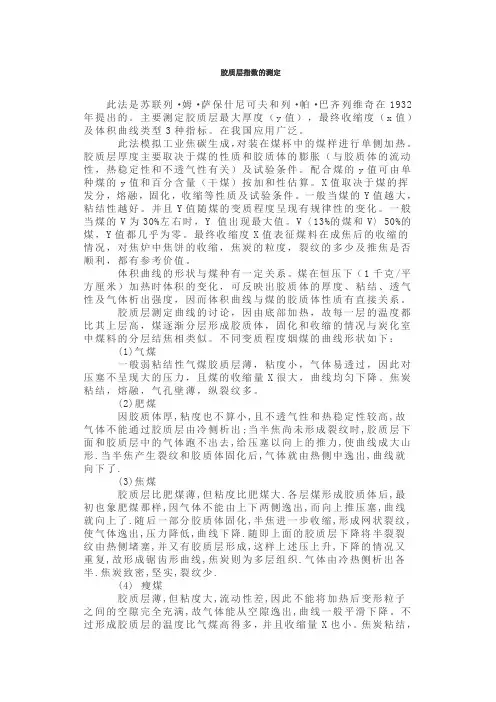

胶质层指数的测定
胶质层指数的测定此法是苏联列·姆·萨保什尼可夫和列·帕·巴齐列维奇在1932年提出的。
主要测定胶质层最大厚度（y值），最终收缩度（x值）及体积曲线类型3种指标。
在我国应用广泛。
此法模拟工业焦碳生成，对装在煤杯中的煤样进行单侧加热。
胶质层厚度主要取决于煤的性质和胶质体的膨胀（与胶质体的流动性，热稳定性和不透气性有关）及试验条件。
配合煤的y值可由单种煤的y值和百分含量（干煤）按加和性估算。
X值取决于煤的挥发分，熔融，固化，收缩等性质及试验条件。
一般当煤的Y值越大，粘结性越好。
并且Y值随煤的变质程度呈现有规律性的变化。
一般当煤的V为30%左右时，Y 值出现最大值。
V〈13%的煤和V〉50%的煤，Y值都几乎为零。
最终收缩度X值表征煤料在成焦后的收缩的情况，对焦炉中焦饼的收缩，焦炭的粒度，裂纹的多少及推焦是否顺利，都有参考价值。
体积曲线的形状与煤种有一定关系。
煤在恒压下（1千克/平方厘米）加热时体积的变化，可反映出胶质体的厚度、粘结、透气性及气体析出强度，因而体积曲线与煤的胶质体性质有直接关系。
胶质层测定曲线的讨论，因由底部加热，故每一层的温度都比其上层高，煤逐渐分层形成胶质体，固化和收缩的情况与炭化室中煤料的分层结焦相类似。
不同变质程度烟煤的曲线形状如下：(1)气煤一般弱粘结性气煤胶质层薄，粘度小，气体易透过，因此对压塞不呈现大的压力，且煤的收缩量X很大，曲线均匀下降。
焦炭粘结，熔融，气孔壁薄，纵裂纹多。
(2)肥煤因胶质体厚,粘度也不算小,且不透气性和热稳定性较高,故气体不能通过胶质层由冷侧析出;当半焦尚未形成裂纹时,胶质层下面和胶质层中的气体跑不出去,给压塞以向上的推力,使曲线成大山形.当半焦产生裂纹和胶质体固化后,气体就由热侧中逸出,曲线就向下了.(3)焦煤胶质层比肥煤薄,但粘度比肥煤大.各层煤形成胶质体后,最初也象肥煤那样,因气体不能由上下两侧逸出,而向上推压塞,曲线就向上了.随后一部分胶质体固化,半焦进一步收缩,形成网状裂纹,使气体逸出,压力降低,曲线下降.随即上面的胶质层下降将半裂裂纹由热侧堵塞,并又有胶质层形成,这样上述压上升,下降的情况又重复,故形成锯齿形曲线,焦炭则为多层组织.气体由冷热侧析出各半.焦炭致密,坚实,裂纹少.(4) 瘦煤胶质层薄,但粘度大,流动性差,因此不能将加热后变形粒子之间的空隙完全充满,故气体能从空隙逸出,曲线一般平滑下降。

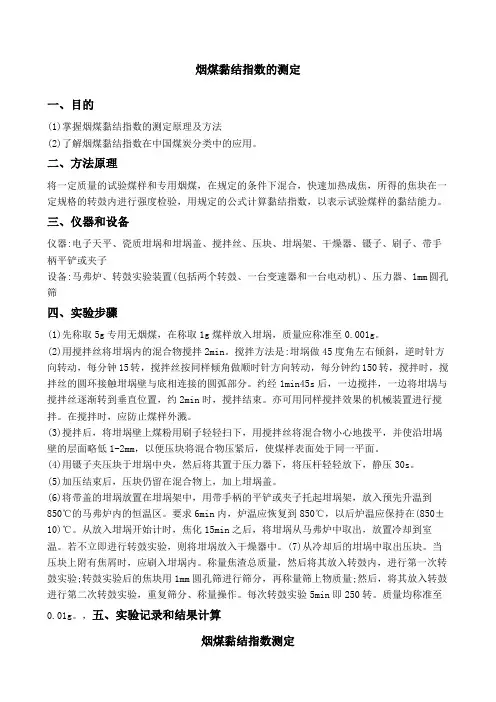

烟煤黏结指数的测定
烟煤黏结指数的测定一、目的(1)掌握烟煤黏结指数的测定原理及方法(2)了解烟煤黏结指数在中国煤炭分类中的应用。
二、方法原理将一定质量的试验煤样和专用烟煤，在规定的条件下混合，快速加热成焦，所得的焦块在一定规格的转鼓内进行强度检验，用规定的公式计算黏结指数，以表示试验煤样的黏结能力。
三、仪器和设备仪器:电子天平、瓷质坩埚和坩埚盖、搅拌丝、压块、坩埚架、干燥器、镊子、刷子、带手柄平铲或夹子设备:马弗炉、转鼓实验装置(包括两个转鼓、一台变速器和一台电动机)、压力器、1mm圆孔筛四、实验步骤(1)先称取5g专用无烟煤，在称取1g煤样放入坩埚，质量应称准至0.001g。
(2)用搅拌丝将坩埚内的混合物搅拌2min。
搅拌方法是:坩埚做45度角左右倾斜，逆时针方向转动，每分钟15转，搅拌丝按同样倾角做顺时针方向转动，每分钟约150转，搅拌时，搅拌丝的圆环接触坩埚壁与底相连接的圆弧部分。
约经1min45s后，一边搅拌，一边将坩埚与搅拌丝逐渐转到垂直位置，约2min时，搅拌结束。
亦可用同样搅拌效果的机械装置进行搅拌。
在搅拌时，应防止煤样外溅。
(3)搅拌后，将坩埚壁上煤粉用刷子轻轻扫下，用搅拌丝将混合物小心地拨平，并使沿坩埚壁的层面略低1-2mm，以便压块将混合物压紧后，使煤样表面处于同一平面。
(4)用镊子夹压块于坩埚中央，然后将其置于压力器下，将压杆轻轻放下，静压30s。
(5)加压结束后，压块仍留在混合物上，加上坩埚盖。
(6)将带盖的坩埚放置在坩埚架中，用带手柄的平铲或夹子托起坩埚架，放入预先升温到850℃的马弗炉内的恒温区。
要求6min内，炉温应恢复到850℃，以后炉温应保持在(850±10)℃。
从放入坩埚开始计时，焦化15min之后，将坩埚从马弗炉中取出，放置冷却到室温。
若不立即进行转鼓实验，则将坩埚放入干燥器中。
(7)从冷却后的坩埚中取出压块。
当压块上附有焦屑时，应刷入坩埚内。
称量焦渣总质量，然后将其放入转鼓内，进行第一次转鼓实验;转鼓实验后的焦块用1mm圆孔筛进行筛分，再称量筛上物质量;然后，将其放入转鼓进行第二次转鼓实验，重复筛分、称量操作。
煤炭胶质层的测定
煤炭胶质层的测定Ol胶质层最大厚度(Y)测定定义：烟煤在加热到一定温度后，所形成的胶质层最大厚度是烟煤胶质层指数测定中利用探针测出的胶质体上、下层面差的最大值。
它是煤炭分类的重要标准之一。
动力煤胶质层厚度大，容易结焦；冶炼精煤对胶质层厚度有明确要求。
收缩度X(mm):定义：试验结束时半焦的收缩程度(体积曲线的最终位置与起始位置之间的距离)体积曲线类型：定义：实验过程记录的煤样体积变化曲线(反映出胶质体厚度、粘度、透气性、气体分析出情况以及温度间隔,共8种)0测定定义：(1)通过研究胶质层测定全过程，研究炼焦过程机理；(2)Y值是结胶性能好坏的标志，中国煤炭分类的一项工艺性指标；(3)指导炼焦配煤；与胶质层指数Y值有关的因素：(1)煤的变质程度(煤种)；(2)煤样氧化变质后Y值减小；测定精密度：Y值≤20时为Imm;>20时为2mm。
X值为3mm o气煤气肥煤1/3焦煤肥煤焦煤≤25>25≤25>25≤25 02煤灰熔融性(ashfusibility)定义：煤灰在规定条件下随加热温度而发生的物理状态变化的特性。
变形温度DT(DeformationTemperature)灰锥尖开始变圆或弯曲时的温度；软化;ST(SoftningTemperature)锥体弯曲至锥尖触及托盘、灰锥变成球形(高等于底长)时的温度；半球;HT(HemisphereTemperature)灰锥变形成至近似半球(高等于底长的一半)时的温度；流动温度FT(FluidityTemperature)灰锥融化成液体或展开成高度小于L5mm的薄层时的温度。
烟煤胶质层指数测定方法知识点解说
烟煤胶质层指数测定方法胶质层指数的测定方法于1964年列为中国国家标准，也是我国煤的现行分类中区分强黏结性的肥煤、气肥煤的一个分类指标。
主要测定胶质层最大厚度Y值，最终收缩度X值和体积曲线类型、焦块特征、焦块抗碎能力等多种指标，其中主要以Y值的大小表征煤黏结性的好坏。
一、测定意义1．胶质层最大厚度Y值主要取决于煤的性质和胶质体的膨胀及试验条件。
一般煤的Y值越大黏结性越好，并且Y值随煤化程度呈现有规律的变化。
一般当煤的Vdaf为30％左右时，Y值出现最大值；Vdaf <13％和Vdaf>50％的煤，Y值都几乎为零，Y 值对中等黏结性和较强黏结性烟煤都有较好的区分能力。
Y值具有一定的加和性。
2．最终收缩度X值取决于煤的挥发分、熔融、固化和收缩等性质及试验条件。
X 值可表征煤料在生成半焦后的收缩情况，该指标对焦炉中焦饼的收缩、焦块的块度、裂纹的多少及推焦是否顺利等有参考价值。
3．体积曲线是煤在恒压（101Kpa）下加热时体积变化的记录，可反映出胶质体的厚度、黏结、透气性及气体析出强度，因而体积曲线与煤的胶质体性质有直接的关系。
二、测定原理此法模拟工业炼焦条件，对装在煤杯中的煤样进行单侧慢速加热，在煤杯内的煤样形成一系列等温层面，而这些层面的温度由上而下依次递增。
温度相当于软化点层面以上的煤保持原状，以下的煤则软化、熔融而形成胶质体；在温度相当于固化点的层面以下的煤则结成半焦。
因而煤样中形成了半焦层、胶质层和未软化的煤样层三部分。
在试验过程中最初在煤杯下部生成的胶质层比较薄，以后逐渐变厚，然后又逐渐变薄。
因此在煤杯中部常出现胶质层厚度的最大值。
测定结束后由记录的体积变化曲线可以决定最终收缩度和体积曲线类型。
还可以对所得的半焦块的特征进行定性描述，如半焦块的缝隙、海绵体绽边、色泽和融合状况等，并进而把所得半焦块置于一定规格的打击器内，用重锤落下，以测定其抵抗破碎的能力。
三、胶质层指数的测定1．方法提要将煤样装入煤杯中，煤杯放在特制的电炉内以规定的升温速度进行单侧加热，煤样则相应形成半焦层、胶质层和未软化的煤样层三个等温层面。
