电容器的链接
4、电容器并联的特点（接上电源）？
特点： （1）每个电容器的电压相等为U。 （2）电容器储存的总电荷量q等于各个 电容上的电荷量之和。（3）并联电容 器的总电容C等于各个电容之和。
练习1
例1：如图，C1=C2=C3=C0=200μF，额定电压为50V，电 源电压U=120V，求该组串联电容器的等效电容为多大？ 每只电容器两端电压为多大？是否安全？
作业
• 教材第62页习题：10、11、12
返回
第2节 电容器的连接
阅读内容
内容与要求：
学习掌握电容器的串联、并联 本节的重点： C的串联、并联的特点
动画
练习 小结
讨论
本节的难点：
C的串联q、并联q的分配
作业
阅读内容
• 请阅读教材第55~57页 • 思考问题： 1、电容器串联的特点？ 2、为什么串联电容的q相 等？(静电感应) 3、电容器并联的特点？
讨论问题
1、电容器串联？
把几个电容器的极板首尾相接，连成一 个无分支电路的连接方式。
2、电容器串联的特点？
特点（1）每个电容器的极板上的电荷 量q相等。（2）总电压等于各个电容器 上的电压之和。（3）总电容C的倒数等 于各个电容器的电容倒数之和。 返回
讨论问题
3、电容器并联？
把几个电容器的正极接在一起，负极连 接在一起。
解：
等效电容 C=C0/3≈66.7 μF q=q1=q2=q3=CU=8×10-3C U1=/160V，C2= 10μ F/250V，如 将C1，C2串联起来，接在300V的直流电 源上，问，每只电容上的电压是多少？这 样使用是否安全？
例3：CA=10μF，充电后电压为30V，CB= 20μF，充电后电压 为15V，将CA，CB并联起来，电容上的电压是多少？
课堂练习3
1.选择题 电容器C1 和C 2 串联后接在直流电路中，若C = 3C ， 1 2 则 C1 两端的电压是C2 两端电压的（ ① 3倍； ）。
答案： ④
② 9倍； ③ 1/9； ④ 1/3。
2. 某电容器的电容C，如不带电时它的电容是（
① 0； ② C； ③ 大于C； ④ 小于C。 答案 ： ② 注意：电容是电容器的固有特性，只有当其 性质和内部结构发生变化时电容才改变
）
课堂练习4
教材第62页习题：7、8、9
小结
1、电容器串联的特点？ 特点（1）每个电容器的极板上的电荷量q相等。 （2）总电压等于各个电容器上的电压之和。（3） 总电容C的倒数等于各个电容器的电容倒数之和。 2、电容器并联的特点（接上电源）？ 特点： （1）每个电容器的电压相等为U。（2）电 容器储存的总电荷量q等于各个电容上的电荷量之和。 （3）并联电容器的总电容C等于各个电容之和。
EFM32 电容式触控应用说明（AN0028）说明书
AN0028：低能耗传感器接口 — 电容感应该应用说明涵盖电容感应的基本要素，介绍了如何使用低能耗传感器接口 (LESENSE) 扫描多个电容式传感器，同时保持在 EM2 中，实现大约 1.5 µA 的电流消耗。
还可以穿过几毫米的塑料、玻璃或类似的非导电覆层运行。
该软件示例可简化电容式触控的 LESENSE 配置，同时实现最低的能耗。
它适用于 EFM32 Tiny Gecko 入门套件和 EFM32 Giant Gecko 入门套件。
该应用说明主要介绍如何通过 EFM32 Series 0 微控制器实施电容式触控。
对于电容式触控印刷电路板的硬件设计，请参见电容式触控硬件设计应用说明 (AN0040)。
为便于说明，本文档中会使用 EFM32 Gecko Series 0 来表示 EFM32 Wonder Gecko、Gecko、Giant Gecko、Leopard Gecko、Tiny Gecko、Zero Gecko 或 Happy Gecko MCU 系列。
内容要点•此应用说明包括：•本 PDF 文档•源文件 (zip)•示例 C-code•多个 IDE 项目1.介绍1.1 电容式感应电容式感应是目前广泛应用于各行各业的一项技术。
高性能电容式传感器能够准确地测量导体目标的邻近度、位置、湿度、液位或加速度。
低成本电容式触控传感器技术较为落后，通过测量用户手指在附近时的电容变化，主要用于人机界面。
这些类型的传感器在各类移动设备中越来越常见。
本应用说明将主要介绍在各类应用中用于用户交互的第二种传感器。
这些传感器的成本很低，较之机械开关具有多种优点，例如无活动部件，不容易因为时间、使用次数和环境变化而损坏。
EFM32 电容式触控功能主要用于以很低的能耗实施电容式触控按钮和滑块，但也适用于其他电容式感应应用。
带有低能耗传感器接口的 EFM32 设备可使用该外围设备扫描多个触摸板，并且仅在检测到触摸的情况下唤醒 CPU。
2024-2025学年高中上学期高二物理期中模拟卷01(全解全析)(新高考专用)
2024-2025学年高二物理上学期期中模拟卷（考试时间：75分钟，分值：100分）注意事项：1．答卷前，考生务必将自己的姓名、准考证号等填写在答题卡和试卷指定位置上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
回答非选择题时，将答案写在答题卡上。
写在本试卷上无效。
3．测试范围：第9~13章（人教版2019必修第三册）。
4．难度系数：0．7。
第Ⅰ卷（选择题）一、选择题：本题共12小题，每小题4分，共48分。
在每小题给出的四个选项中，第1~8题只有一项符合题目要求，第9~12题有多项符合题目要求。
全部选对的得4分，选对但不全的得2分，有选错的得0分。
1．如图为静电喷印原理的简图，在喷嘴和收集板之间施加高压电源后，电场分布如图中虚线所示．喷嘴处的液滴受到各方面力的共同作用形成泰勒锥，当电场力增大到某一值时，液滴从泰勒锥尖端射出形成带A．动能减小B．速度不变C．电势能减小D．加速度增大【答案】C【详解】ABC．由于液滴带负电，落到收集板的过程中，电场力做正功，动能增大，速度增大，电势能减小，故AB错误，C正确；D．由图可知从喷嘴到收集板，电场线逐渐稀疏，电场强度减小，根据牛顿第二定律可知==F qE ma加速度在减小，故D错误。
故选C。
2．A为已知电场中的一固定点，在A点放一电量为q的电荷，所受电场力为F，A点的场强为E，则A．若在A点换上电量为“q-”的电荷，A点的场强方向发生变化B．若在A点换上电量为“2q”的电荷，A点的场强将变为2EC．若在A点移去电荷“q”，A点的场强变为零D．A点场强的大小、方向与q的大小、正负、有无均无关【答案】D【详解】电场强度FE=q是通过比值定义法得出的，其大小及方向与试探电荷无关，放入任何电荷时电场强度的方向、大小均不变，故ABC错误，D正确。
故选D。
3．如图所示，平行板电容器与电动势为E′的直流电源（内阻不计）连接，下极板接地，静电计所带电荷量很少，可被忽略。

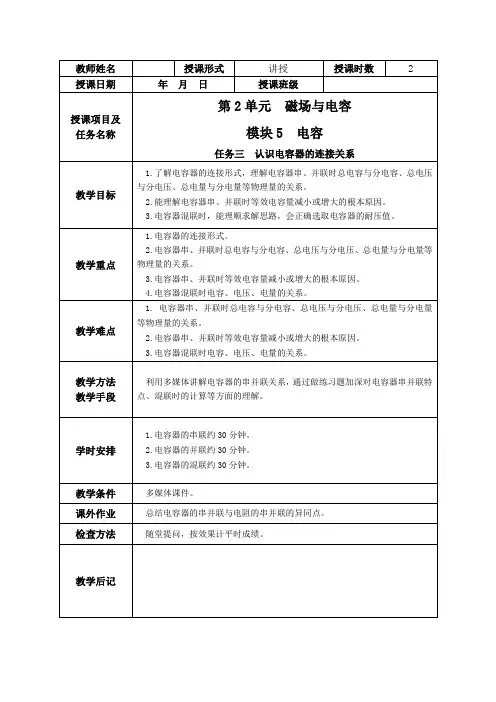

认识电容器的连接关系教案
