华为Optix OSN3500 光端机1. 华为Optix OSN3500光端机产品描述：OptiX OSN 3500 智能光传输系统是继承了MSTP 技术的全部特点，与传统SDH、MSTP网络保持兼容，融SDH、PDH、Ethernet、WDM、ATM、ESCON、FC/FICON、DVB-ASI(Digital Video Broadcast-Asynchronous Serial Interface)、RPR等技术为一体的新一代10G/2.5G多业务光传输平台(MSTP)，Optix OSN3500主要应用在城域网络中的骨干与汇聚层，OptixOSN3500为现有SDH设备向智能光网络设备过渡提供了完善的解决方案。
2. Optix OSN3500.产品性能描述2.1 Optix OSN3500 高性价比的平台化OptiX OSN 7500/3500/2500/1500业务板件、软件完全兼容，构成统一平台。
这样可以大大降低维护成本以及备板备件的成本。
Optix OSN3500智能平台在业务能力方面高效组合，给运营商最高性价比的解决方案；Optix OSN3500同时与华为已有的设备可以混合组网，Optix OSN3500可以纳入华为光网络网管解决方案进行统一管理。
2.2 Optix OSN3500灵活的设备配置STM-64/16兼容设备；支持网络设备从2.5G到10G的在线升级。
2.3 Optix OSN3500大容量调度具备高阶512×512 VC-4，低阶8064×8064 VC-12或等效的VC-3交叉能力。
2.4 Optix OSN3500多业务提供业务接口支持STM-1(O/E)；支持STM-4/16/64标准或级联业务；支持E1/T1/E3/T3/E4；支持FE、GE业务的透传和交换；支持ATM业务；支持IMA业务；支持SAN业务和视频业务；提供基于GMPLS的快速端到端业务。
OSN3500智能光传输设备用户配置手册
OSN3500智能光传输设备用户配置手册
简介
本手册为Optix_OSN3500智能光传输设备的用户配置手册，旨在为用户提供详细的配置指南和操作说明。
目录
1. 设备概述
2. 硬件连接
3. 网络配置
4. 配置管理
5. 系统维护
6. 故障排除
7. 常见问题解答
设备概述
在此部分，将介绍Optix_OSN3500智能光传输设备的基本信息，包括设备功能、技术规格以及硬件组成等。
硬件连接
此部分将提供Optix_OSN3500智能光传输设备与各种外部设备（如路由器、交换机等）的连接指南，包括接口类型、接线方法以
及连接示意图等。
网络配置
在网络配置部分，将详细说明如何进行网络配置，包括IP地
址设置、VLAN配置、路由配置等操作步骤和注意事项。
配置管理
本部分将介绍Optix_OSN3500智能光传输设备的配置管理功能，包括如何进行设备配置文件的导入、备份和还原，如何进行设备参
数的修改和保存等。
系统维护
在此部分，将介绍Optix_OSN3500智能光传输设备的系统维护功能，包括软件升级、日志管理、系统诊断等操作方法和注意事项。
故障排除
在故障排除部分，将提供一些常见故障的排查方法和解决方案，以帮助用户快速解决设备故障和异常情况。
常见问题解答
在常见问题解答部分，将列举一些用户常见的问题并给出解答，以便用户参考和解决类似问题。
以上为Optix_OSN3500智能光传输设备用户配置手册的目录，详细的配置指南和操作说明请参阅各章节内容。
如有任何疑问或需要进一步帮助，请联系我们的技术支持团队。

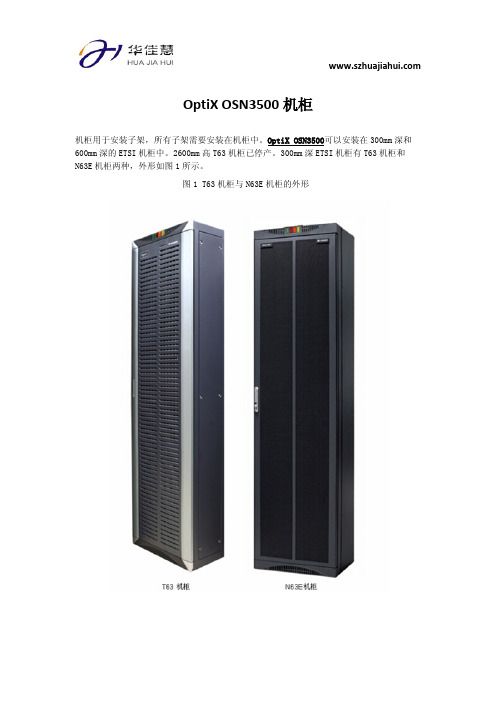

OptiX OSN3500机柜
直流配电盒同时提供左右两组电源输出。N1PDU 的电源分配方案如表 2 所示。TN51PDU 的电 源分配方案如表 3 所示。DPD100-2-8 PDU 的电源分配方案如表 4 所示。DPD63-8-8 PDU 的 电源分配方案如表 5 所示。
表 2 N1PDU 的电源分配方案 输入/输出 电源输入 组别 INPUT 电源 地线 备注
RTN（+）位于电源输入区的上层，NEG（-）位于电源输入区的下层。 TN51PDU 对外提供 8 路电源输出接口，给机柜内部的子架供电。TN51PDU 的面板如图 4 所示。
图 4 TN51PDU 面板示意图
电源输出区：直流配电盒左右两侧各有 4 个输出电缆端子座，用于接入子架的电源线， 为机柜中的各子架供电。 电源输入区：根据现场机房的供电能力，TN51PDU 支持相应的电源输入能力。
电源开关区：直流配电盒左右两侧各有 4 个电源输出开关，与其上方的输出电缆端子 座一一对应，控制对机柜中各子架的供电。
直流配电盒 DPD63-8-8 PDU 直流配电盒 DPD63-8-8 PDU 安装在机柜内部上方，直流配电盒分为 A、B 两部分，互为备份。 A、B 部分各接入 4 路-48V 电源，对外各提供 4 路电源输出接口，给机柜内部的子架供电。
图 3 机柜底部走线孔
N63E 机柜 N63E 机柜遵循 ETSI 机柜标准，600mm 宽和 300mm 深。 N63E 机柜的顶部围框有两个接地螺栓，出线孔分布如图 4 所示。机柜底部的出线孔分布如 图 5 所示。
图 4 N63E 机柜顶部出线孔
图 5 N63E 机柜底部出线孔
NEG1(–) RTN1(+) 外接电源 1 NEG2(–) RTN2(+) 外接电源 2
ADM 3500设备(干线传输)-技术参数

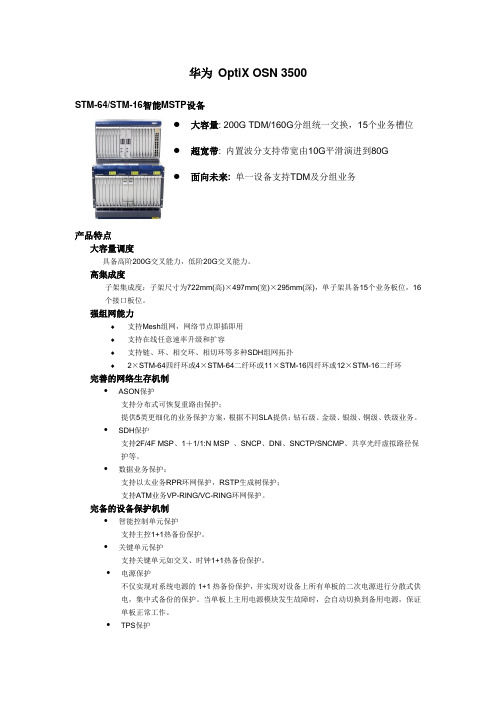

华为OptiX OSN 3500STM-64/STM-16智能MSTP设备●大容量: 200G TDM/160G分组统一交换，15个业务槽位●超宽带: 内置波分支持带宽由10G平滑演进到80G●面向未来: 单一设备支持TDM及分组业务产品特点大容量调度具备高阶200G交叉能力，低阶20G交叉能力。
高集成度子架集成度：子架尺寸为722mm(高)×497mm(宽)×295mm(深)，单子架具备15个业务板位，16个接口板位。
强组网能力♦支持Mesh组网，网络节点即插即用♦支持在线任意速率升级和扩容♦支持链、环、相交环、相切环等多种SDH组网拓扑♦2×STM-64四纤环或4×STM-64二纤环或11×STM-16四纤环或12×STM-16二纤环完善的网络生存机制•ASON保护支持分布式可恢复重路由保护；提供5类更细化的业务保护方案，根据不同SLA提供：钻石级、金级、银级、铜级、铁级业务。
•SDH保护支持2F/4F MSP、1＋1/1:N MSP 、SNCP、DNI、SNCTP/SNCMP、共享光纤虚拟路径保护等。
•数据业务保护：支持以太业务RPR环网保护，RSTP生成树保护；支持ATM业务VP-RING/VC-RING环网保护。
完备的设备保护机制•智能控制单元保护支持主控1+1热备份保护。
•关键单元保护支持关键单元如交叉、时钟1+1热备份保护。
•电源保护不仅实现对系统电源的1+1热备份保护，并实现对设备上所有单板的二次电源进行分散式供电，集中式备份的保护。
当单板上主用电源模块发生故障时，会自动切换到备用电源，保证单板正常工作。
•TPS保护支持E1/T1/E3/T3/E4/STM-1e/FE的支路保护。
其中FE的TPS保护提高了以太业务的安全性，使得SDH网络、数据网络可以完美结合。
聚焦行业特性•ASON Mesh组网抗多点失效，提升10倍网络可靠性•内置PCM特性，实现ALL-IN-ONE解决方案，满足行业客户低速率业务接入的需求•超过270KM无拉曼的超长距传输，减少中继站，降低网络建设成本和维护难度•定制开发的2M光接口，实现继保设备和MSTP设备光纤直连，满足网络高安全、高可靠的传输需求。
OSN3500设备单板资料
目录1.1 概述1-11.2 特点1-21.2.1 以太网业务1-21.2.2 ATM业务1-31.2.3 弹性以太环网1-31.2.4 存储网和视频业务1-41.2.5 内置WDM技术1-41.2.6 丰富的接口1-51.2.7 增强的交叉能力1-61.2.8 业务接入能力1-61.2.9 设备级保护1-71.2.10 组网和保护1-72.1 单板类型2-12.2 单板槽位2-43.1 机柜3-13.2 子架3-1第1章产品特性1.1 概述OptiX OSN 3500 STM-64/STM-16智能MSTP平台（以下简称OptiX OSN 3500）是华为技术有限公司根据城域网现状和未来发展趋势，推出的融SDH、PDH、Ethernet、WDM、ATM、ESCON、FC/FICON、DVB-ASI（Digital VideoBroadcast-Asynchronous Serial Interface）、RPR等技术为一体的新一代光传输平台。
它以高速率的总线架构，支持产品向智能光网络平滑演进。
OptiX OSN 3500主要应用于城域传输网中的汇聚层和骨干层。
还可以与OptiX OSN 系列产品和OptiX Metro系列等产品混合组网，优化运营商投资、降低建网成本。
所示是OptiX OSN 3500在传输网络中的位置。
1.2 特点1.2.1 以太网业务OptiX OSN 3500提供多种以太网单板实现不同的以太网业务需求。
OptiX OSN 3500支持如下以太网功能。
●支持10M/100M/1000M以太网业务的透明传输和汇聚和二层交换；●支持10/100 Base-T，100 Base－Fx，1000Base-SX、1000Base-LX●支持HDLC（High level Data Link Control）、GFP（Generic Framing Procedure）协议封装；●支持LCAS（Link Capacity Adjustment Scheme），可以充分提高传输带宽效率，提高业务的生存性。
OSN3500设备EoS单板
N3EAS2
2路10GE以太网交换处理板
slot 5～6、13～14（带宽10Gbit/s）；slot 7～8、11～12（带宽20Gbit/s）
面板出纤
10GBASE-LW/LR
LC
N1EGT2
2路GE以太网透明传输板
slot 1～4、15～16（带宽1.25Gbit/s）；5～8、11～14（带宽2.5Gbit/s）
LC
N3EGS2
2路GE以太网交换处理板
slot 1～8、11～16（带宽2.5Gbit/s）
面板出纤
1000BASE-SX/LX/ZX/VX
LC
面板出线
1000BASE-T
RJ-45
N1EFS4
4路FE以太网交换处理板
slot 1～8、11～17（带宽622Mbit/s）
面板出线
10BASE-T/100BASE-TX
面板出纤
1000BASE-SX/LX/ZX/VX
LC
面板出线
1000BASE-TX
RJ-45
N1EMS2（配合出线板）
2路GE和16路FE混合以太网交换处理板
slot 2～4、15～16（带宽1.25Gbit/s）；slot 5、13～14（带宽2.5Gbit/s）
使用面板出线（纤）+8路以太网电接口板N1ETF8
面板出纤
1000BASE-SX/LX/ZX/VX
LC
N2EGT2
2路GE以太网透明传输板
slot 1～8、11～16（带宽2.5Gbit/s）
面板出纤
1000BASE-SX/LX/ZX/VX
LC
面板出线
1000BASE-T
RJ-45
OSN3500板卡参数
OptiX OSN 3500 总装架和硬件板卡SSNB9RACK01总装机柜-OptiX OSN 3500-SSNB9RACK01-N63E拼装机柜(2200x600x300mm) SSNB9RACK02总装机柜-OptiX OSN 3500-SSNB9RACK02-N63E拼装机柜(2000x600x300mm)SSNB9RACK03总装机柜-OptiX OSN 3500-SSNB9RACK03-N66T拼装机柜(2200x600x600mm) SSNB9RACK04总装机柜-OptiX OSN 3500-SSNB9RACK04-N66T拼装机柜(2000x600x600mm)"SSNB9RACK"总装机柜-OptiX OSN 3500-SSNB9RACK05-N63E拼装机柜(2200x600x300mm)-大功耗SSEE1RFB风机盒-OptiX WDM-SSEE1RFB-遥泵风机盒-与ROP驱动板配套Telephone配套整机-公务电话-乳白色-双晶/6P2C美式插头-环保-中文资料-不干胶/螺钉两种固定方式TOOLS配套工具-SDH安装配套工具包-中英文资料-带配置表DCM Holder Suite组件｜附件-OptiX NGSDH-DCM架成套件SSNW000UPM01组件｜附件-OptiX OSN 3500-4875交流供电组件SSNESUBRACK母板插框-OptiX OSN 3500-SSNK01EAFB-增强型子架"SSN1SUBRACK01"母板插框-OptiX OSN 3500-SSN1AFB05-大功率子架SSE-RGU(72 Cores Single Fibre)功能模块-OptiX WDM-72芯单纤埋地RGU单元SSE-RGU(48 Cores Single Fibre)功能模块-OptiX WDM-48芯单纤埋地RGU单元SSE-RGU(Single Fibre)功能模块-OptiX WDM-单纤机柜RGU单元SSN1LWX-100GHz(3400ps/nm,2mW,Rx1_APD,LC,eSFP-1310nm-I-16)-Single Transmit,C_EVEN 任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(单发单收,C_EVEN),100GHz(3400ps/nm,2mW,Rx1_APD,LC,1*eSFP-1310nm-I-16)SSN1LWX-100GHz(3400ps/nm,2mW,Rx1_APD,LC,ESFP-1310nm-S-16.1)-Single Transmit,C_EVEN 任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(单发单收,C_EVEN),100GHz(3400ps/nm,2mW,Rx1_APD,LC,1*ESFP-1310nm-S-16.1)SSN1LWX-100GHz(12800ps/nm,Rx1_APD,LC,eSFP-1310nm-I-16)-Single Transmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(单发单收,C_EVEN),100GHz(12800ps/nm,Rx1_APD,LC,1*eSFP-1310nm-I-16)SSN1LWX-100GHz(12800ps/nm,Rx1_APD,LC,ESFP-1310nm-S-16.1)-Single Transmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(单发单收,C_EVEN),100GHz(12800ps/nm,Rx1_APD,LC,1*ESFP-1310nm-S-16.1)SSN1LWX-100GHz(3400ps/nm,2mW,Rx1_APD,LC,eSFP-1310nm-L-16.1)-Single Transmit,C_EVEN 任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(单发单收,C_EVEN),100GHz(3400ps/nm,2mW,Rx1_APD,LC,1*eSFP-1310nm-L-16.1)SSN1LWX-100GHz(3400ps/nm,2mW,Rx1_APD,LC,eSFP-1310nm-I-16)-Double Transmit,C_EVEN 任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(双发选收,C_EVEN),100GHz(3400ps/nm,2mW,Rx1_APD,LC,1*eSFP-1310nm-I-16)SSN1LWX-100GHz(3400ps/nm,2mW,Rx1_APD,LC,eSFP-1550nm-L-16.2)-Single Transmit,C_EVEN 任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(单发单收,C_EVEN),100GHz(3400ps/nm,2mW,Rx1_APD,LC,1*eSFP-1550nm-L-16.2)SSN1LWX-100GHz(3400ps/nm,2mW,Rx1_APD,LC,ESFP-1310nm-S-16.1)-DoubleTransmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(双发选收,C_EVEN),100GHz(3400ps/nm,2mW,Rx1_APD,LC,1*ESFP-1310nm-S-16.1)SSN1LWX-100GHz(12800ps/nm,Rx1_APD,LC,eSFP-1310nm-I-16)-Double Transmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(双发选收,C_EVEN),100GHz(12800ps/nm,Rx1_APD,LC,1*eSFP-1310nm-I-16)SSN1LWX-100GHz(12800ps/nm,Rx1_APD,LC,ESFP-1310nm-S-16.1)-Double Transmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(双发选收,C_EVEN),100GHz(12800ps/nm,Rx1_APD,LC,1*ESFP-1310nm-S-16.1)SSN1LWX-100GHz(12800ps/nm,Rx1_APD,LC,eSFP-1310nm-L-16.1)-Single Transmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(单发单收,C_EVEN),100GHz(12800ps/nm,Rx1_APD,LC,1*eSFP-1310nm-L-16.1)SSN1LWX-100GHz(12800ps/nm,Rx1_APD,LC,eSFP-1550nm-L-16.2)-Single Transmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(单发单收,C_EVEN),100GHz(12800ps/nm,Rx1_APD,LC,1*eSFP-1550nm-L-16.2)SSN1LWX-100GHz(3400ps/nm,2mW,Rx1_APD,LC,eSFP-1310nm-L-16.1)-DoubleTransmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(双发选收,C_EVEN),100GHz(3400ps/nm,2mW,Rx1_APD,LC,1*eSFP-1310nm-L-16.1)SSN1LWX-100GHz(12800ps/nm,Rx1_APD,LC,eSFP-1310nm-L-16.1)-Double Transmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(双发选收,C_EVEN),100GHz(12800ps/nm,Rx1_APD,LC,1*eSFP-1310nm-L-16.1)SSN1LWX-100GHz(3400ps/nm,2mW,Rx1_APD,LC,eSFP-1550nm-L-16.2)-DoubleTransmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(双发选收,C_EVEN),100GHz(3400ps/nm,2mW,Rx1_APD,LC,1*eSFP-1550nm-L-16.2)SSN1LWX-100GHz(12800ps/nm,Rx1_APD,LC,eSFP-1550nm-L-16.2)-Double Transmit,C_EVEN任意速率(34M~2.7Gbps NRZ码)光波长转换配置板(双发选收,C_EVEN),100GHz(12800ps/nm,Rx1_APD,LC,1*eSFP-1550nm-L-16.2)SSN4SF64-(XFP-LH40-196.00)STM-64(带外FEC)光接口板(1*XFP-LH40-196.00)SSN4SFD64-(XFP-LH40-196.00)2*STM-64(带外FEC)光接口板(2*XFP-LH40-196.00)SSN4SL64-(XFP-LH40-196.00)STM-64光接口板(1*XFP-LH40-196.00)SSN1FIB制成板-OptiX OSN 3500-SSN1FIB-单路隔离滤波板-1x1拼板SSN4GSCC制成板-OptiX OSN 3500-SSN4GSCC-系统控制与通信板-1x1拼板SSN3GSCC制成板-OptiX OSN 3500-SSN3GSCC02-系统控制与通信板-1*1拼板SSN1PIUA制成板-OptiX OSN 3500-SSN1PIUA-电源接口板-1*1拼板"SSN1FXCSA"制成板-OptiX OSN 3500-SSN1FXCSA-全交叉时钟板-1*1拼板SSND00RPWR01制成板-OptiX OSN 3500-SSN1RPWR-微波电源板-1*1拼板SSND00EFS011制成板-Optix OSN 3500-SSN5EFS0-8路带交换功能的快速以太网处理板-1*1SSND0EFS0A01制成板-Optix OSN 3500-SSN1EFS0A-16路FE-带交换功能的快速以太网处理板-1*1SSND00EFS411制成板-Optix OSN 3500-SSN3EFS4-4路带交换功能的快速以太网处理板-1*1SSND0ETF8A11制成板-OptiX OSN 3500-SSN1ETF8A-8路带1588功能的10/100M快速以太网双绞线接口板-1x1拼板SSND0PETF811制成板-OptiX OSN 3500-SSN1PETF8-8端口10M/100M以太网处理板(包平面)-1*1SSN1DX1A制成板-OptiX OSN 2500-SSN1DX1A02-1*1SSN1DXA制成板-OptiX OSN 2500-SSN1DXA02-1*1"SSN2PSXCSA"制成板-Optix OSN 3500-SSN2PSXCSA-超级双平面交叉时钟板-1*1拼板"SSN1EFP0"制成板-OptiX OSN 3500-SSN1EFP0-带交换和EoPDH功能的10M/100M以太网处理板-1*1拼板SSN1DX1B制成板-OptiX OSN 2500-SSN1DX1B02-1*1SSN1SEP1制成板-OptiX OSN 3500-SSN1SEP102-8*STM-1 业务处理板-1*1拼板SSN1SLH1制成板-OptiX OSN 3500-SSN1SLH103-16xSTM-1 线路功能处理板-1x1 拼版"SSN1PIUB"制成板-OptiX OSN 3500-SSN1PIUB-电源接口板-1*2SSN1GSCC制成板-OptiX OSN 3500-SSN1GSCC02-系统控制与通信板-1*1拼板SSN1D75S制成板-OptiX OSN 3500-SSN1D75S-32xE1/T1电接口倒换出线板(75欧姆)-1x1拼板SSN1D12S制成板-OptiX OSN 3500-SSN1D12S-32xE1/T1电接口倒换出线板(120欧姆)-1x1拼板SSN1D34S制成板-OptiX OSN 3500-SSN1D34S-6路34M/45M电接口转接倒换板-1x1拼板SSN1EU08制成板-OptiX OSN 3500-SSN1EU08-8xSTM-1电接口引出板-1x1拼板SSN1OU08(S-1.1,LC)制成板-OptiX OSN 3500-SSN1OU08-8xSTM-1光口出线板(LC,S-1.1)-1x1拼板SSN1TSB8制成板-OptiX OSN 3500-SSN1TSB8-8路电接口保护倒换板-1x1拼板SSN1ETF8制成板-OptiX OSN 3500-SSN1ETF8-8路10M/100M快速以太网双绞线接口板-1x1拼板SSN1MU04制成板-OptiX OSN 3500-SSN1MU04-4xE4&STM-1电接口引出板SSN1D12B制成板-OptiX OSN 3500-SSN1D12B-32xE1/T1电接口出线板-1x1拼板SSN1DCU(60km,LC)制成板-OptiX OSN 3500-SSN1DCU01-单路色散补偿板(60km,LC)-1x1拼板 SSN1EU04制成板-OptiX OSN 3500-SSN1EU04-4xSTM-1电接口引出板-1*1拼板SSN1DCU(80km,LC)制成板-OptiX OSN 3500-SSN1DCU02-单路色散补偿板(80km,LC)-1x1拼板SSN1DCU(60km/60km,LC)制成板-OptiX OSN 3500-SSN1DCU03-双路色散补偿板(60km/60km,LC)-1x1拼板SSN1DCU(80km/80km,LC)制成板-OptiX OSN 3500-SSN1DCU04-双路色散补偿板(80km/80km,LC)-1x1拼板SSN1ETS8制成板-OptiX OSN 3500-SSN1ETS8-8路10/100M以太网双绞线转接倒换板-1x1拼板SSN1C34S制成板-OptiX OSN 3500-SSN1C34S-3xE3/T3电接口转接倒换板-1x1拼板SSN2DCU(40km,LC,3dB)制成板-OptiX OSN 3500-SSN2DCU01-单路色散补偿板(40km,LC,3dB)-1x1拼板SSN2DCU(60km/60km,LC,3dB)制成板-OptiX OSN 3500-SSN2DCU05-双路色散补偿板(60km/60km,LC,3dB)-1x1拼板SSN1DM12制成板-OptiX OSN 3500-SSN1DM12-12DDN 混合出线板SSN1COA(-37,SC)成品板-OptiX OSN 3500-SSN1COA01-盒式单路前放板(-37dBm,SC)SSN1SL64(L-64.2b,LC)成品板-OptiX OSN 3500-SSN1SL6405-STM-64光接口板(L-64.2b,LC)SSN1SL64(V-64.2b,LC)成品板-OptiX OSN 3500-SSN1SL6406-STM-64光接口板(V-64.2b,LC)SSN1SF16(Ue-16.2C&D&F,LC)成品板-OptiX OSN 3500-SSN1SF1601-STM-16(带外FEC)光接口板(Ue-16.2C&D&F,LC)SSN1SL64(S-64.2b,LC)成品板-OptiX OSN 3500-SSN1SL6402-STM-64光接口板(S-64.2b,LC)SSN1SL64(Le-64.2,LC)成品板-OptiX OSN 3500-SSN1SL6403-STM-64光接口板(Le-64.2,LC)SSN1SL64(Ls-64.2,LC)成品板-OptiX OSN 3500-SSN1SL6404-STM-64光接口板(Ls-64.2,LC)SSN2PD3成品板-OptiX OSN 3500-SSN2PD301-6xE3/DS3业务处理板SSN1IXCSA成品板-OptiX OSN 3500-SSN1IXCSA01-无限交叉时钟板-无扩展子架SSN1IXCSB成品板-OptiX OSN 3500-SSN1IXCSB01-无限交叉时钟板-带扩展子架SSN1EFT8A成品板-OptiX OSN 3500-SSN1EFT8A01-8端口10M/100M以太网透传处理板SSN3SL16(L-16.2JE,LC)成品板-OptiX OSN 3500-SSN3SL1602-STM-16光接口板(L-16.2JE,LC)SSN3SL16(V-16.2Je,LC)成品板-OptiX OSN 3500-SSN3SL1603-STM-16光接口板(V-16.2Je,LC)SSN3SL16(U-16.2,LC)成品板-OptiX OSN 3500-SSN3SL1604-STM-16光接口板(U-16.2,LC)SSN2PQ3成品板-OptiX OSN 3500-SSN2PQ301-12xE3/DS3业务处理板TN11OBU101成品板-OptiX OSN 6800-TN11OBU101-C波段光功率放大单元(最大-4dBm输入,16dbm输出,增益20dB)TN11OBU102成品板-OptiX OSN 6800-TN11OBU102-C波段光功率放大单元(最大-3dBm输入,20dBm输出,增益23dB)TN11MR401成品板-OptiX OSN 6800-TN11MR401-四路光分插复用板(192.1/192.2/192.3/192.4THz)-DWDMTN11MR402成品板-OptiX OSN 6800-TN11MR402-四路光分插复用板(192.5/192.6/192.7/192.8THz)-DWDMTN11MR403成品板-OptiX OSN 6800-TN11MR403-四路光分插复用板(192.9/193.0/193.1/193.2THz)-DWDMTN11MR404成品板-OptiX OSN 6800-TN11MR404-四路光分插复用板(193.3/193.4/193.5/193.6THz)-DWDMTN11MR405成品板-OptiX OSN 6800-TN11MR405-四路光分插复用板(193.7/193.8/193.9/194.0THz)-DWDMTN11MR406成品板-OptiX OSN 6800-TN11MR406-四路光分插复用板(194.1/194.2/194.3/194.4THz)-DWDMTN11MR407成品板-OptiX OSN 6800-TN11MR407-四路光分插复用板(194.5/194.6/194.7/194.8THz)-DWDMTN11MR408成品板-OptiX OSN 6800-TN11MR408-四路光分插复用板(194.9/195.0/195.1/195.2THz)-DWDMTN11MR409成品板-OptiX OSN 6800-TN11MR409-四路光分插复用板(195.3/195.4/195.5/195.6THz)-DWDMTN11MR410成品板-OptiX OSN 6800-TN11MR410-四路光分插复用板(195.7/195.8/195.9/196.0THz)-DWDMTN11CMR401成品板-OptiX OSN 6800-TN11CMR401-四路光分插复用板(1291/1311/1331/1351nm)-CWDMTN11CMR402成品板-OptiX OSN 6800-TN11CMR402-四路光分插复用板(1391/1411/1431/1451nm)-CWDMTN11CMR403成品板-OptiX OSN 6800-TN11CMR403-四路光分插复用板(1471/1491/1591/1611nm)-CWDMTN11CMR404成品板-OptiX OSN 6800-TN11CMR404-四路光分插复用板(1511/1531/1551/1571nm)-CWDMSSN2PL3A成品板-OptiX OSN 3500-SSN2PL3A01-3xE3/T3前出线业务处理板SSN2PL3成品板-OptiX OSN 3500-SSN2PL301-3xE3/T3业务处理板SSN2BPA(14/-38,LC)成品板-OptiX OSN 3500-SSN2BPA01-光功率及前置放大板(-38dBm~-10dBm,22dB~33dB;-6dBm~+3dBm,14dBm,LC)SSND00IFSD01成品板-OptiX OSN 3500-SSN1IFSD1-双端口中频板SSN1PQM成品板-OptiX OSN 3500-SSN1PQM11-63xE1/T1业务处理板SSND0SXCSA11成品板-OptiX OSN 3500-SSN1SXCSA02-超级交叉时钟板-无扩展支架SSND0SF64A00成品板-OptiX OSN 3500-SSN1SF64A01-STM-64(带外FEC)光接口板(DRZ光接口码型)SSND0SXCSB11成品板-OptiX OSN 3500-SSN1SXCSB02-超级交叉时钟板-带扩展支架SSN2PQ1A成品板-OptiX OSN 3500-SSN2PQ1A02-63xE1业务处理板(E1/75ohm)SSN2PQ1B成品板-OptiX OSN 3500-SSN2PQ1B02-63xE1业务处理板(E1/120ohm)SS6COA(14 SC)成品板-OptiX 2500+-SS61COA01-盒式单路功放板(14dBm,SC)SS6COA(17 SC)成品板-OptiX 2500+-SS61COA02-盒式单路功放板(17dBm,SC)SSN1SF64(Ue-64.2c-e,LC)成品板-OptiX OSN 3500-SSN1SF6401-STM-64(带外FEC)光接口板(Ue-64.2c~e)SSN1GXCSA成品板-OptiX OSN 3500-SSN1GXCSA01-普通交叉时钟板SSN1AUX成品板-OptiX OSN 3500-SSN1AUX01-系统辅助接口板SSN1BA2(14/14,LC)成品板-OptiX OSN 3500-SSN1BA201-双路光功率放大板(-6dBm~+3dBm,14dBm,LC)SSN1BA2(17/17,LC)成品板-OptiX OSN 3500-SSN1BA202-双路光功率放大板(-6dBm~+3dBm,17dBm,LC)SSN1BA2(14,LC)成品板-OptiX OSN 3500-SSN1BA203-光功率放大板(-6dBm~+3dBm,14dBm,LC)SSN1BA2(17,LC)成品板-OptiX OSN 3500-SSN1BA204-光功率放大板(-6dBm~+3dBm,17dBm,LC)SSN1BPA(17/-38,LC)成品板-OptiX OSN 3500-SSN1BPA02-光功率及前置放大板(-38dBm~-10dBm,22dB;-6dBm~+3dBm,17dBm,LC)SSN1EFT8成品板-OptiX OSN 3500-SSN1EFT801-16端口10M/100M以太网透传处理板SSN1SL64(I-64.2,LC)成品板-OptiX OSN 3500-SSN1SL6401-STM-64光接口板(I-64.2,LC)SSN1UXCSA成品板-OptiX OSN 3500-SSN1UXCSA01-超强型交叉时钟板（不带扩展子架）SSN1UXCSB成品板-OptiX OSN 3500-SSN1UXCSB01-超强型交叉时钟板(带扩展子架)SSN1XCE成品板-OptiX OSN 3500-SSN1XCE01-扩展子架交叉板SS6M1COA(R)成品板-OptiX 2500+-SS6M1COA-盒式拉曼放大器SSN2SPQ4成品板-OptiX OSN 3500-SSN2SPQ401-4xE4&STM-1电接口板SSN1ADQ1(S-1.1,LC)成品板单元-OptiX OSN 3500-SSN1ADQ110-4路155M ATM处理板(S-1.1,LC)SSN1ADQ1(Ie-1,LC,MM)成品板单元-OptiX OSN 3500-SSN1ADQ114-4路155M ATM处理板(Ie-1,LC,多模)SSN1ADQ1(L-1.1,LC)成品板单元-OptiX OSN 3500-SSN1ADQ111-4路155M ATM处理板(L-1.1,LC)SSN1ADQ1(L-1.2,LC)成品板单元-OptiX OSN 3500-SSN1ADQ112-4路155M ATM处理板(L-1.2,LC)SSN1ADL4(S-4.1,LC)成品板单元-OptiX OSN 3500-SSN1ADL410-1路622M ATM处理板(S-4.1,LC)SSN1EFF8(100Base-SX,1310-LC)成品板单元-OptiX OSN 3500-SSN1EFF810-8路10/100M以太网光纤接口板(100Base-SX,1310-LC)SSN1EFF8(100Base-LX,1310-LC)成品板单元-OptiX OSN 3500-SSN1EFF811-8路10/100M以太网光纤接口板(100Base-LX,1310-LC)SSN1IDQ1(Ie-1,LC,MM)成品板单元-OptiX OSN 3500-SSN1IDQ114-4路155M IMA/ATM处理板(Ie-1,LC,多模)SSN2EGR2(1000BASE-SX,850-LC)成品板单元-OptiX OSN 3500-SSN2EGR210-两路千兆以太环网处理板（1000BASE-SX,850-LC）SSN2EGR2(1000BASE-LX,1310-LC)成品板单元-OptiX OSN 3500-SSN2EGR211-两路千兆以太环网处理板(1000BASE-LX,1310-LC)SSN2EMR0(1000BASE-SX,850-LC)成品板单元-OptiX OSN 3500-SSN2EMR010-12路10M/100M 电口和1路千兆光口混合以太环网处理板（1000BASE-SX,850-LC）SSN2EMR0(1000BASE-LX,1310-LC)成品板单元-OptiX OSN 3500-SSN2EMR011-12路10M/100M电口和1路千兆光口混合以太环网处理板(1000BASE-LX,1310-LC)SSN1IDQ1(S-1.1,LC)成品板单元-OptiX OSN 3500-SSN1IDQ110-4路155M IMA/ATM处理板(S-1.1,LC)SSN1EGS4(1000BASE-SX,850-LC)成品板单元-OptiX OSN 3500-SSN1EGS410-四路交换式千兆以太网处理板（1000BASE-SX,850-LC）SSN1EGS4(1000BASE-LX,1310-LC)成品板单元-OptiX OSN 3500-SSN1EGS411-四路交换式千兆以太网处理板(1000BASE-LX,1310-LC)SSN1EGS4(1000BASE-ZX,1310-LC)成品板单元-OptiX OSN 3500-SSN1EGS412-四路交换式千兆以太网处理板(1000BASE-VX,1310-LC)SSN1EGS4(1000BASE-ZX,1550-LC)成品板单元-OptiX OSN 3500-SSN1EGS413-四路交换式千兆以太网处理板(1000BASE-ZX,1550-LC)SSN1EMS4(1000BASE-SX,850-LC)成品板单元-OptiX OSN 3500-SSN1EMS410-4端口带交换功能的千兆以太网/快速以太网处理板（1000BASE-SX,850-LC）SSN1EMS4(1000BASE-LX,1310-LC)成品板单元-OptiX OSN 3500-SSN1EMS411-4端口带交换功能的千兆以太网/快速以太网处理板(1000BASE-LX,1310-LC)SSN1EMS4(1000BASE-ZX,1310-LC)成品板单元-OptiX OSN 3500-SSN1EMS412-4端口带交换功能的千兆以太网/快速以太网处理板(1000BASE-VX,1310-LC)SSN1MST4(2xFC,MM,0.5km)成品板单元-OptiX OSN 3500-SSN1MST412-4端口多业务透传处理板(2xFC,MM,0.5km)SSN1MST4(1xFC MM+2xESCON/DVB-ASI MM)成品板单元-OptiX OSN 3500-SSN1MST415-4端口多业务透传处理板(1xFC MM＋2xESCON/DVB-ASI MM)SSN2SLO1(S-1.1,LC)成品板单元-OptiX OSN 3500-SSN2SLO110-8xSTM-1光接口板（S-1.1,LC）SSN2SLO1(L-1.1,LC)成品板单元-OptiX OSN 3500-SSN2SLO111-8xSTM-1光接口板（L-1.1,LC）SSN2SLO1(L-1.2,LC)成品板单元-OptiX OSN 3500-SSN2SLO112-8xSTM-1光接口板（L-1.2,LC） SSN2SLO1(Ve-1.2,LC)成品板单元-OptiX OSN 3500-SSN2SLO113-8xSTM-1光接口板（Ve-1.2,LC） SSN2SLO1(I-1,LC)成品板单元-OptiX OSN 3500-SSN2SLO114-8xSTM-1光接口板（I-1,LC）SSN1ROP成品板单元-OptiX OSN 3500-SSN1ROP01-远端光泵浦驱动板SSN1EAS2(10GBASE-LR/LW,1310-LC)成品板单元-OptiX OSN 3500-SSN1EAS210-两路10G以太网交换处理板(10GBASE-LR/LW,1310-LC)SSND0IDQ1A01成品板单元-OptiX OSN 3500-SSN1IDQ1A10-增强型4*155M IMA/ATM处理板(Ie-1,LC,MM)SSND0IDQ1A02成品板单元-OptiX OSN 3500-SSN1IDQ1A11-增强型4*155M IMA/ATM处理板(S-1.1,LC)SSND0IDL4A01成品板单元-OptiX OSN 3500-SSN1IDL4A10-增强型1*622M IMA/ATM处理板(S-4.1,LC)SSND00EGT211成品板单元-OptiX OSN 3500-SSN2EGT210-双光口千兆以太网透传处理板(1000BASE-SX,850-LC)SSND00EGT212成品板单元-Optix OSN 3500-SSN2EGT211-双光口千兆以太网透传处理板(1000BASE-LX,1310-LC)SSND0RPC0201成品板单元-OptiX OSN 3500-SSN1RPC0201-C波段后向Raman驱动板,支持Los检测SSND00EGT213成品板单元-OptiX OSN 3500-SSN2EGT212-双光口千兆以太网透传处理板(1000BASE-VX,1310-LC)SSND0RPC0101成品板单元-OptiX OSN 3500-SSN1RPC0101-C波段高功率前向Raman驱动单元SSND00EGT214成品板单元-OptiX OSN 3500-SSN2EGT213-双光口千兆以太网透传处理板(1000BASE-ZX,1550-LC)SSND00EGS211成品板单元-OptiX OSN 3500-SSN3EGS212-二路交换式千兆以太网处理板(1000BASE-VX,1310-LC)SSND00EGS213成品板单元-OptiX OSN 3500-SSN3EGS210-二路交换式千兆以太网处理板(1000BASE-SX,850-LC)SSND00EGS212成品板单元-OptiX OSN 3500-SSN3EGS211-二路交换式千兆以太网处理板(1000BASE-LX,1310-LC)SSND00EGS411成品板单元-OptiX OSN 3500-SSN4EGS410-四路交换式千兆以太网处理板(1000BASE-SX,850-LC)SSND00EGS412成品板单元-OptiX OSN 3500-SSN4EGS411-四路交换式千兆以太网处理板(1000BASE-LX,1310-LC)SSND00EGS413成品板单元-OptiX OSN 3500-SSN4EGS412-四路交换式千兆以太网处理板(1000BASE-VX,1310-LC)SSND00EMS210成品板单元-OptiX OSN 3500-SSN1EMS210-2端口带交换功能的千兆以太网/快速以太网处理板(1000BASE-ZX,1550-LC)SSND00EMS211成品板单元-OptiX OSN 3500-SSN1EMS211-2端口带交换功能的千兆以太网/快速以太网处理板(1000BASE-SX,850-LC)SSND00EMS212成品板单元-OptiX OSN 3500-SSN1EMS212-2端口带交换功能的千兆以太网/快速以太网处理板(1000BASE-LX,1310-LC)SSND00EGS415成品板单元-OptiX OSN 3500-SSN4EGS414-四路交换式千兆以太网处理板(1000BASE-T (RJ45) SFP)SSN3SL16A(I-16,LC)成品板单元-OptiX OSN 3500-SSN3SL16A06-STM-16 光接口板(I-16,LC)SSN3SL16A(S-16.1,LC)成品板单元-OptiX OSN 3500-SSN3SL16A07-STM-16 光接口板(S-16.1,LC)SSN3SL16A(L-16.1,LC)成品板单元-OptiX OSN 3500-SSN3SL16A08-STM-16 光接口板(L-16.1,LC)SSN3SL16A(L-16.2,LC)成品板单元-OptiX OSN 3500-SSN3SL16A09-STM-16 光接口板(L-16.2,LC)SSND0SLO1611成品板单元-OptiX OSN 3500-SSN1SLO1611-8*STM-16光接口板(S-16.1,LC)SSND0SLO1612成品板单元-OptiX OSN 3500-SSN1SLO1612-8*STM-16光接口板(L-16.1,LC)SSND0SLO1613成品板单元-OptiX OSN 3500-SSN1SLO1613-8*STM-16光接口板(L-16.2,LC)SSN1SLQ16(S-16.1,LC)成品板单元-OptiX OSN 3500-SSN1SLQ1621-4*STM-16光接口板(S-16.1,LC)SSN1SLQ16(L-16.1,LC)成品板单元-OptiX OSN 3500-SSN1SLQ1622-4*STM-16光接口板(L-16.1,LC)SSN1SLQ16(L-16.2,LC)成品板单元-OptiX OSN 3500-SSN1SLQ1623-4*STM-16光接口板(L-16.2,LC)SSND0EFF8A12成品板单元-OptiX OSN 3500-SSN1EFF8A11-8路带1588功能的100M快速以太网光纤接口板(100Base-LX,1310-LC)SSND0EFF8A11成品板单元-OptiX OSN 3500-SSN1EFF8A10-8路带1588功能的100M快速以太网光纤接口板(100Base-SX,1310-LC)SSN1EMS4(1000BaseT,RJ45)成品板单元-OptiX OSN 3500-SSN1EMS414-4端口带交换功能的千兆以太网/快速以太网板(1000BaseT,RJ45)SSN1EGS4(1000BaseT,RJ45)成品板单元-OptiX OSN 3500-SSN1EGS414-四路交换式千兆以太网处理板(1000BaseT,RJ45)SSND0SLO1601成品板单元-OptiX OSN 3500-SSN4SLO1601-8xSTM-16光接口板(I-16,LC)SSND0SLO1602成品板单元-OptiX OSN 3500-SSN4SLO1602-8xSTM-16光接口板(S-16.1,LC)SSND0SLO1603成品板单元-OptiX OSN 3500-SSN4SLO1603-8xSTM-16 光接口板(L-16.1,LC)SSND0SLO1604成品板单元-OptiX OSN 3500-SSN4SLO1604-8xSTM-16光接口板(L-16.2,LC)SSN3SLH41(S-1.1 & S-4.1,LC)成品板单元-OptiX OSN 3500-SSN3SLH4102-8xSTM-1 & 8xSTM-4 光接口板(S-1.1 & S-4.1,LC)SSN3SLH41(S-1.1,LC)成品板单元-OptiX OSN 3500-SSN3SLH4103-16xSTM-1 光接口板(S-1.1,LC)SSN3SLH41(S-4.1,LC)成品板单元-OptiX OSN 3500-SSN3SLH4105-16xSTM-4 光接口板(S-4.1,LC)SSND0SLD6402成品板单元-OptiX OSN 3500-SSN4SLD6402-2xSTM-64光接口板(S-64.2b,LC)SSND0SLQ1601成品板单元-OptiX OSN 3500-SSN4SLQ1601-4xSTM-16光接口板(I-16,LC)SSND0SLQ1602成品板单元-OptiX OSN 3500-SSN4SLQ1602-4xSTM-16光接口板(S-16.1,LC)SSND0SLQ1603成品板单元-OptiX OSN 3500-SSN4SLQ1603-4xSTM-16 光接口板(L-16.1,LC)SSND0SLQ1604成品板单元-OptiX OSN 3500-SSN4SLQ1604-4xSTM-16光接口板(L-16.2,LC)SSND0SFD6401成品板单元-OptiX OSN 3500-SSN4SFD6401-2xSTM-64(带外FEC)光接口板(Ue-64.2c~e)SSND00SF6401成品板单元-OptiX OSN 3500-SSN4SF6401-STM-64(带外FEC)光接口板(Ue-64.2c~e)SSND00SL6401成品板单元-OptiX OSN 3500-SSN4SL6401-1xSTM-64光接口板(I-64.1,LC)SSND00SL6403成品板单元-OptiX OSN 3500-SSN4SL6403-1xSTM-64光接口板(P1L1-2D2,LC)SSND00SL6402成品板单元-OptiX OSN 3500-SSN4SL6402-1xSTM-64光接口板(S-64.2b,LC)SSND00SL6404成品板单元-OptiX OSN 3500-SSN4SL6404-1xSTM-64光接口板(V-64.2b,LC)SSND0SLD6401成品板单元-OptiX OSN 3500-SSN4SLD6401-2xSTM-64光接口板(I-64.1,LC)SSN1SLD64(I-64.1,LC)成品板单元-OptiX OSN 3500-SSN1SLD6401-2xSTM-64光接口板(I-64.1,LC)SSN1SLD64(S-64.2b,LC)成品板单元-OptiX OSN 3500-SSN1SLD6402-2xSTM-64光接口板(S-64.2b,LC)SSN1SLD16(I-16,LC)成品板单元-OptiX OSN 3500-SSN1SLD1601-2xSTM-16光接口板(I-16,LC)SSN1SLD16(S-16.1,LC)成品板单元-OptiX OSN 3500-SSN1SLD1602-2xSTM-16光接口板(S-16.1,LC)SSN1SLD16(L-16.1,LC)成品板单元-OptiX OSN 3500-SSN1SLD1603-2xSTM-16光接口板(L-16.1,LC)SSN1SLD16(L-16.2,LC)成品板单元-OptiX OSN 3500-SSN1SLD1604-2xSTM-16光接口板(L-16.2,LC)SSN1SLQ1A(S-1.1,LC)成品板单元-OptiX OSN 3500-SSN1SLQ1A22-4xSTM-1 光接口板(S-1.1,LC) SSN1SLQ4A(L-4.1,LC)成品板单元-OptiX OSN 3500-SSN1SLQ4A21-4xSTM-4 光接口板(L-4.1,LC) SSN1SLT1(L-1.1,LC)成品板单元-OptiX OSN 3500-SSN1SLT124-12xSTM-1光接口板(L-1.1 LC)SSN1SLQ4A(L-4.2,LC)成品板单元-OptiX OSN 3500-SSN1SLQ4A22-4xSTM-4 光接口板(L-4.2,LC) SSN1SLT1(L-1.2,LC)成品板单元-OptiX OSN 3500-SSN1SLT125-12xSTM-1光接口板(L-1.2 LC)SSN1SLT1(S-1.1,LC)成品板单元-OptiX OSN 3500-SSN1SLT123-12xSTM-1光接口板(S-1.1 LC)SSN1SLQ1A(L-1.1,LC)成品板单元-OptiX OSN 3500-SSN1SLQ1A23-4xSTM-1 光接口板(L-1.1,LC) SSN1SLQ1A(L-1.2,LC)成品板单元-OptiX OSN 3500-SSN1SLQ1A24-4xSTM-1 光接口板(L-1.2,LC)SSN1SLQ1A(Ie-1,LC,MM)成品板单元-OptiX OSN 3500-SSN1SLQ1A25-4xSTM-1 光接口板(Ie-1,LC,多模)SSN1SLD4A(S-4.1,LC)成品板单元-OptiX OSN 3500-SSN1SLD4A20-2xSTM-4 光接口板(S-4.1,LC) SSN1SLD4A(L-4.1,LC)成品板单元-OptiX OSN 3500-SSN1SLD4A21-2xSTM-4 光接口板(L-4.1,LC) SSN1SLD4A(L-4.2,LC)成品板单元-OptiX OSN 3500-SSN1SLD4A22-2xSTM-4 光接口板(L-4.2,LC) SSN1SL4A(S-4.1,LC)成品板单元-OptiX OSN 3500-SSN1SL4A20-STM-4 光接口板(S-4.1,LC)SSN1SL4A(L-4.1,LC)成品板单元-Optix OSN 3500-SSN1SL4A21-STM-4 光接口板(L-4.1,LC)SSN1SL4A(L-4.2,LC)成品板单元-OptiX OSN 3500-SSN1SL4A22-STM-4 光接口板(L-4.2,LC)SSN1SL4A(Ve-4.2,LC)成品板单元-OptiX OSN 3500-SSN1SL4A23-STM-4 光接口板(Ve-4.2,LC) SSN1SL1A(S-1.1,LC)成品板单元-OptiX OSN 3500-SSN1SL1A20-STM-1 光接口板(S-1.1,LC)SSN1SL1A(L-1.1,LC)成品板单元-OptiX OSN 3500-SSN1SL1A21-STM-1 光接口板(L-1.1,LC)SSN1SL1A(L-1.2,LC)成品板单元-OptiX OSN 3500-SSN1SL1A22-STM-1 光接口板(L-1.2,LC)SSN1SLQ4A(S-4.1,LC)成品板单元-OptiX OSN 3500-SSN1SLQ4A20-4xSTM-4 光接口板(S-4.1,LC) "SSN3SL64(I-64.1,LC)"成品板单元-OptiX OSN 3500-SSN3SL6401-1xSTM-64光接口板(I-64.1,LC)"SSN4SL64(Le-64.2,LC)"成品板单元-OptiX OSN 3500-SSN4SL6405-1xSTM-64光接口板(Le-64.2,LC)SS-DL-SMB-75-130中继电缆-130.00m-75ohm-6.7mm-(SMB75直母-Ⅶ)-(SYV75-3.8/0.61(S))SS-DL-SMB(RG)-75-30中继电缆-E3/T3中继电缆-30.00m-75ohm-5.8mm-(SMB75直母-VI)-(RG59/U)T-75-63-SMB-20中继电缆-155M中继电缆-20m-75ohm-4.4mm-(SMB75直母-Ⅷ)-(SFYV75-2.4/0.4(S))T-75-63-SMB-25中继电缆-155M中继电缆-25m-75ohm-4.4mm-(SMB75直母-Ⅷ)-(SFYV75-2.4/0.4(S))T-75-63-SMB-30中继电缆-155M中继电缆-30m-75ohm-4.4mm-(SMB75直母-Ⅷ)-(SFYV75-2.4/0.4(S))T-75-63-SMB-40中继电缆-155M中继电缆-40m-75ohm-4.4mm-(SMB75直母-Ⅷ)-(SFYV75-2.4/0.4(S))SS-DL-V35-DTE-3单根电缆-V.35串口电缆-3m-(D28公)-(CC(5P+8C)0.32P296U(S))-(D34公+D34塑料壳)-DTESS-DL-V35-DCE-3单根电缆-V.35串口电缆-3m-(D28公)-(CC(5P+8C)0.32P296U(S))-(D34母+D34塑料壳)-DCE。
华为OSN3500
