复杂非均质地层的等值线生成算法研究
等值线等值面生成
单元剖分法
• 中心点函数值Fmid的计算可采用两种方式： • 如有显式函数F(x, y)，则Fmid = F(xmid, ymid)； • 如只有四个点的函数值，无法求显式函数形式，则可用
四点的平均值代替Fmid。 • 图7列出了几种可能的情况，可以看出，通过利用矩形
单元中点的函数值，等值线的精度提高了，其抽取过程 也相对简单些。
第1页/共60页

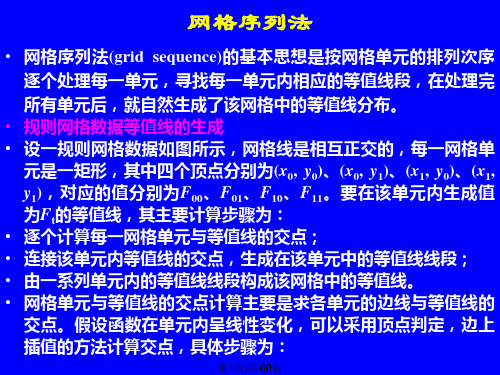

网格序列法
• (1) 将网格点分为“IN”和“OUT”两种状态，表示该点在等值线 内，或在等值线外。如果Fij≤Ft，则顶点(xi, yj)为“IN”，记为 “－”；如果Fij﹥Ft，则顶点(xi, yj)为“OUT”，记为“＋”。
• (2) 如果单元四个顶点全为“＋”，或全为“－”，则网格单元 与值为Ft的等值线无交点，否则
第5页/共60页
第6页/共60页
第7页/共60页
网格序列法
• 如何从中选择一种正确的连接方式呢？这可从单元内的双线性插 值函数分析入手。由于在单元边上采用了线性插值，由此单元面 上函数值的变化是双线性的，
F(x, y) a0 a1x a2 y a3 xy
• 即等值线在单元内不是直线段而是双曲线。二义性连接可通过求 该双曲线两条渐近线交点处的函数值来判定，这是因为渐近线的 交点总是与其中一对顶点落入同一区域内，如渐近线交点为 “＋”，则取图5a的连接方式；如为“－”，则取图5b的连接方 式。即在图5a中，表示单元中部为“＋”，在图5b中，表示单元 中部为“－”。在实际计算中，为简化计算，往往采用单元对角 线交点代替渐近线交点的计算。
第10页/共60页
第11页/共60页
第12页/共60页
第4章 等值面的生成
所谓等值面是指空间中的一个曲面，在该曲面上函数 F(x, y, z)的值等于某一给定值Ft，即等值面是由所有点 SFt = {(x, y, z)：F(x, y, z) = Ft}组成的一个曲面。
基于MapGIS-K9软件的城市三维地质建模方法探讨——以武汉市为例
基于MapGIS-K9软件的城市三维地质建模方法探讨——以武汉市为例许珂;徐亚杏【摘要】随着我国城市化的快速发展,城市地上地下一体化规划和建设的需求逐渐增大,城市三维地质建模的作用日益重要.以武汉市为例,针对该城市地质条件复杂的情况,运用一种分区交互式建模方法.该方法通过地层剖面数据与水平方向的中断面或地质图所形成的网格作为最小单位,结合断层等特殊地质情况,手动构建地质体,并最终完成整个区域的三维地质模型建立.论文罗列了在模型建立过程中出现的问题,并给出了具体建议.所建三维地质模型已通过野外验证,表明本方法能够很好地应用于城市三维地质建模.【期刊名称】《华南地质与矿产》【年(卷),期】2018(034)003【总页数】9页(P244-252)【关键词】三维模型;城市地质;分区交互式建模;MapGIS-K9【作者】许珂;徐亚杏【作者单位】中国地质调查局武汉地质调查中心,武汉430205;武汉工程大学,武汉430205【正文语种】中文【中图分类】P285随着GIS 技术的大力发展，国内外越来越多地将三维建模技术用于城市地质、矿产、油气、水利水电工程、城市规划等领域。
三维模型的建立带给人们的不仅是直观的视觉感受，更重要的三维建模软件强大的三维分析功能可以直击模型内部，可为国土、规划等行业提供直观、便捷的决策工具[1]。
2010年以来，北京、天津、广州、济南、杭州、厦门、重庆等大城市也陆陆续续建立城市三维模型并将其服务于城市规划、地铁隧道选线施工、新城建设、重点工程选址、资源开发等方面[2-8]。
目前国内外已有的建模方法按照建模所使用的数据源大体可分为基于钻孔数据建模、基于剖面数据建模、基于三维地震资料建模以及基于多源数据建模四类[9]。
钻孔数据建模是将标准化后的钻孔数据入库，建立钻孔模型，继而通过分层信息计算机自动建立模型的过程。
该方法自动化程度较高，但是建模精度较低，只适用于地质现象非常简单的地区。
等值线算法
等值线算法
等值线算法是一种常用的地图制图方法，它通过将地图上的各个点按照相同的数值进行分类，然后将这些点连接起来，形成一条条等值线，从而展示出地图上的地形、气候、人口等信息。
这种算法在地理信息系统、气象学、地质学等领域都有广泛的应用。
等值线算法的基本原理是将地图上的各个点按照相同的数值进行分类，然后将这些点连接起来，形成一条条等值线。
这些等值线可以表示出地图上的各种信息，比如高度、温度、降雨量等。
等值线的密集程度可以反映出地形的陡峭程度，密集的等值线表示地形陡峭，而稀疏的等值线则表示地形平缓。
等值线算法的应用非常广泛。
在地理信息系统中，等值线可以用来展示地形、水文、土地利用等信息，帮助人们更好地了解地理环境。
在气象学中，等值线可以用来展示气压、温度、降雨量等信息，帮助人们预测天气变化。
在地质学中，等值线可以用来展示地层、矿产等信息，帮助人们寻找矿藏和研究地质构造。
等值线算法的实现需要借助计算机技术。
首先需要将地图上的各个点进行采样，得到它们的数值。
然后将这些数值进行分类，确定等值线的间隔。
接着，根据等值线的间隔，将地图上的各个点连接起来，形成一条条等值线。
最后，将等值线绘制在地图上，就可以展示出地图上的各种信息了。
等值线算法是一种非常实用的地图制图方法，它可以帮助人们更好地了解地理环境、预测天气变化、寻找矿藏等。
随着计算机技术的不断发展，等值线算法的应用范围也会越来越广泛。
第5章2地层温度与压力
一、油气藏驱动能量(驱动方式)
天然驱动能量
（重点讨论）
油层岩石和其中流体的弹性能 含水区弹性能和露头水柱压能 油藏含油区内溶解气的弹性能 油藏气顶的弹性膨胀能 油藏的重力驱动能
人工驱动能量
注水采油 热力采油--注入热水、蒸汽等 生物采油
第三节 油气藏驱动类型
二、油气藏驱动类型与油气采收率 1、油气采收率及其影响因素 2、驱动类型对采收率的影响
③ 油气藏的天然能量类型：如有无边水、底水、气顶，
以及能量的大小和可利用程度等。
④ 原油和天然气的性质：如组成成分、原油粘度，气油 比；气田的天然气中含其它气体水化物情况等。
⑵ 主要开发因素
① 开发方式，即选择消耗性开发方式(天然能量)，还是 选择注水、注气、干气回注等哪一种补充能量方式；
② 布井方式，即采用何种布井方式和井网密度的大小；
大庆油田
4.5～5.0
四川盆地(J)
2.2～2.4 (2.7) 济阳坳陷(E+N)
3.1～3.9
陕甘宁盆地(J)
2.75 (2.8)
冀中坳陷(Z)
3.7 (4.2)
注：括号中的数值为最大地温梯度值。
第二节 地层温度
二、地温场研究 1、地温测量 2、地温场特征 3、地温场与油气分布的关系 4、影响地温场分布的因素
高梯度值区(＞4℃/100m) 比中梯度值区(2～4℃/100m)高9倍， 比低梯度值区(＜2℃/100m)高120倍。
● 天然气单位面积上的探明储量：
高值区比中值区高5.6倍； 比低值区高28倍。
3、地温场与油气分布的关系
⑵ 油气分布与地温、地温梯度
统计资料表明，油田分布深度在600～5000m之间； 多数在1500～3000m。
基于MCMC和ES－MDA方法的地下水数值模型非均质参数场及开采量的反演研究
２０２３年１０月水 利 学 报ＳＨＵＩＬＩ ＸＵＥＢＡＯ第５４卷 第１０期文章编号：０５５９－９３５０（２０２３）１０－１２３６－１２收稿日期：２０２３－０４－０８；网络首发日期：２０２３－１０－１９网络首发地址：ｈｔｔｐｓ：??ｋｎｓ．ｃｎｋｉ．ｎｅｔ?ｋｃｍｓ?ｄｅｔａｉｌ?１１．１８８２．ＴＶ．２０２３１０１８．１０５１．００１．ｈｔｍｌ基金项目：国家自然科学基金重点项目（Ｕ２１Ａ２００４）作者简介：刘墉达（１９９８－），硕士生，主要从事地下水数值模拟研究。
Ｅ－ｍａｉｌ：ｌｉｕｙｏｎｇｄａ＠ｔｊｕ．ｅｄｕ．ｃｎ通信作者：陈喜（１９６４－），博士，教授，主要从事地下水数值模拟研究。
Ｅ－ｍａｉｌ：ｘｉ＿ｃｈｅｎ＠ｔｊｕ．ｅｄｕ．ｃｎ基于ＭＣＭＣ和ＥＳ－ＭＤＡ方法的地下水数值模型非均质参数场及开采量的反演研究刘墉达，陈 喜，高 满，孟详博，刘维翰，黄日超（天津大学地球系统科学学院表层地球系统科学研究院，天津３０００７２）摘要：马尔科夫链蒙特卡罗方法（ＭＣＭＣ）和多重数据同化集合平滑器方法（ＥＳ－ＭＤＡ）近年来在地下水参数反演得到广泛应用，但对三维多层非均质含水层参数反演精度和计算效率还缺乏对比分析。
本文构建了含有基于Ｋａｒｈｕｎｅｎ－Ｌｏèｖｅ展开的非均质参数场的潜水和多层承压水含水层案例，并建立了地下水数值模型和基于Ｋｒｉｇｉｎｇ方法的替代模型，模拟含水层分层水头变化，探讨了基于替代模型的ＭＣＭＣ、替代模型和数值模型相结合的两阶段ＭＣＭＣ以及ＥＳ－ＭＤＡ方法反演的含水层渗透系数以及开采量。
结果表明，针对本文算例，在非均质参数和开采量的反演中，相比而言，两阶段ＭＣＭＣ反演参数精度更高，ＥＳ－ＭＤＡ方法计算效率更高。
本研究为地下水数值模型参数反演方法选择提供参考依据。
关键词：ＭＣＭＣ算法；ＥＳ－ＭＤＡ算法；替代模型；地下水参数；地下水数值模拟 中图分类号：ＴＶ１２３文献标识码：Ａｄｏｉ：１０．１３２４３?ｊ．ｃｎｋｉ．ｓｌｘｂ．２０２３０１９７１ 研究背景对于复杂的多层含水层，根据有限的地下水水位等观测数据，反演水文地质参数、开采量等通常存在不唯一性、不确定性问题，且在调用地下水数值模型进行参数反演时，随着调用次数和参数维度增加，反演计算成本变高。

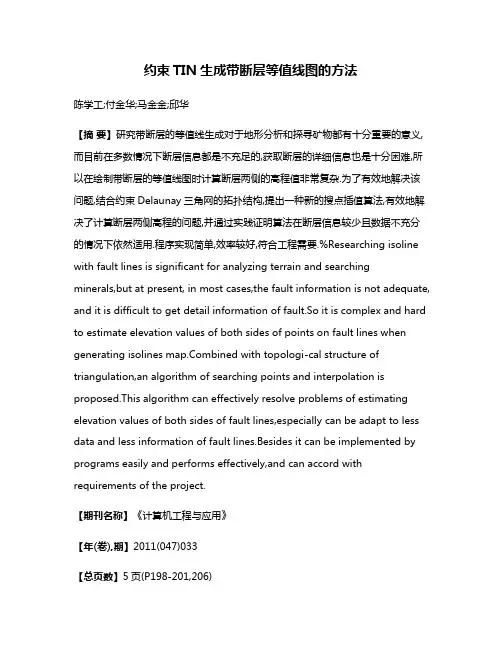

约束TIN生成带断层等值线图的方法
