低品位铀矿石微生物柱浸试验

合集下载

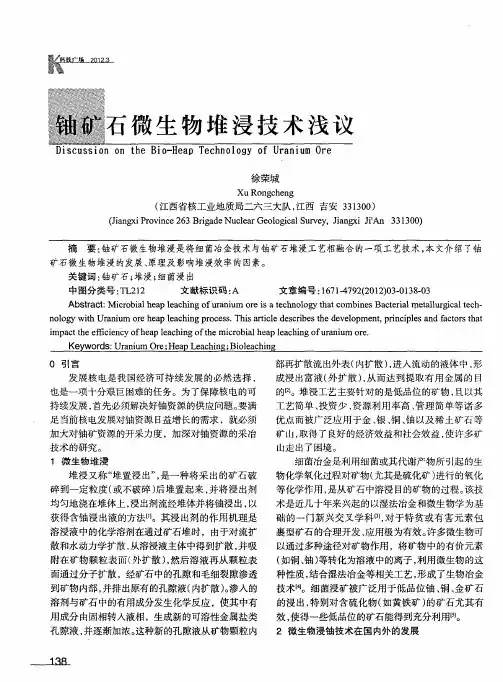

铀矿石微生物堆浸技术浅议

技术的研究。
１微生物堆浸
工艺简单、投资少、资源利用率高、管理简单等诸多优点而被广泛应用于金、、、以及稀土矿石等银铜铀
矿Ｌ，得了良好的经济效益和社会效益，Ｌ取Ｉ使许多矿
山走出了困境。
细菌冶金是利用细菌或其代谢产物所引起的生物化学氧化过程对矿物（尤其是硫化矿）进行的氧化等化学作用，是从矿石中溶浸目的矿物的过程。该技术是近几十年来兴起的以湿法冶金和微生物学为基
态存在，四价铀在表生环境中一般不单独存在，总它
是同氧结合成非常稳定的铀酞络阳离子。铀的化合物以氧化态为正六价最稳定，主要的氧化物为ＵＯ
（棕色）Ｕ３暗绿色）Ｕ橙黄色）铀的原生暗、Ｏ（和Ｏ（。
矿物有：沥青铀矿、品质铀矿、混合氧化钛铀矿、水硅铀矿、些含铀酰阳离子的钒钾铀矿、钙铀矿、某磷铀云母类矿物及铀含水氧化物。含有铀酰阳离子的矿
一
ＤＣＳｉｎｏｔｅＢｉ－ｅｐＴｃｎ１ｇｏｒｎｔｒｉＵＳｏｎｈＨａｅｈｏｏｙｆＵａｉｍＯｅＳｏｉ
徐荣城
ＸｕＲｏｇｈｎｎｃｅｇ
（江西省核工业地质局二六三大队，江西吉安３１０）３３０（ａｇｉｒｖｎｅ６ｒａｅｃａｅｌｇｃｌｕｖｙｉｇｉＪＡ３０）Ｊｎｘｏｉｃ３ｉｄｌｒｏｏｉａＳｒｅ，Ｊｎｘｉｎ３０ｉＰ２ＢｇＮｕｅＧａ ’ １３

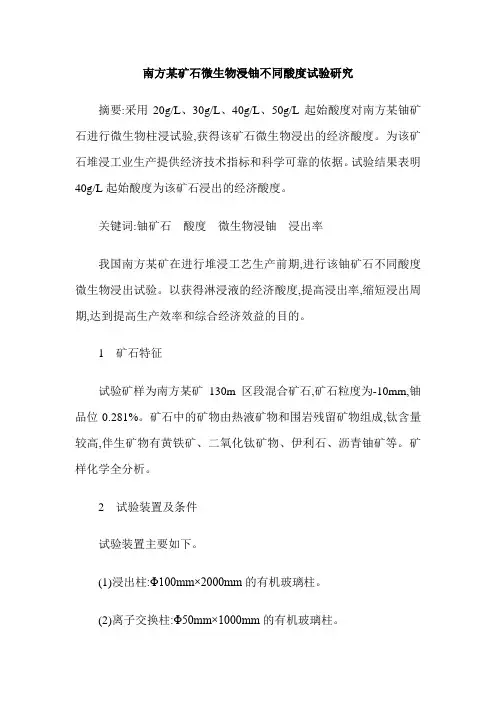

南方某矿石微生物浸铀不同酸度试验研究

南方某矿石微生物浸铀不同酸度试验研究摘要:采用20g/L、30g/L、40g/L、50g/L起始酸度对南方某铀矿石进行微生物柱浸试验,获得该矿石微生物浸出的经济酸度。

为该矿石堆浸工业生产提供经济技术指标和科学可靠的依据。

试验结果表明40g/L起始酸度为该矿石浸出的经济酸度。

关键词:铀矿石酸度微生物浸铀浸出率我国南方某矿在进行堆浸工艺生产前期,进行该铀矿石不同酸度微生物浸出试验。

以获得淋浸液的经济酸度,提高浸出率,缩短浸出周期,达到提高生产效率和综合经济效益的目的。

1 矿石特征试验矿样为南方某矿130m区段混合矿石,矿石粒度为-10mm,铀品位0.281%。

矿石中的矿物由热液矿物和围岩残留矿物组成,钛含量较高,伴生矿物有黄铁矿、二氧化钛矿物、伊利石、沥青铀矿等。

矿样化学全分析。

2 试验装置及条件试验装置主要如下。

(1)浸出柱:Φ100mm×2000mm的有机玻璃柱。

(2)离子交换柱:Φ50mm×1000mm的有机玻璃柱。

(3)D201离子交换树脂。

(4)BT100-2J蠕动泵。

试验设置ZQ1、ZQ2、ZQ3、ZQ4实验对比柱,装柱矿石重量均为20kg,矿层高度为150cm左右。

试验起始溶浸液喷淋酸度分别为:20g/L、30g/L、40g/L、50g/L。

溶浸液采用蠕动泵单点滴灌方式进行10%喷淋量,喷停比为1∶1喷淋。

实验周期122d。

3 试验结果与讨论四柱对应的渣计浸出率分别为88.23%、89.87%、94.01%、93.81%;耗酸率分别为8.86%、9.92%、10.27%、10.73%。

40g/L酸度条件下该矿石的渣计浸出率最高,20g/L条件下耗酸率最低。

3.1 浸出率与耗酸关系浸出率与耗酸率对指导工业生产有极为重要的作用。

浸出率与耗酸结果如图1。

由图1可以看出,溶浸液酸度在20～40g/L时,随着酸度的增高浸出率越高。

当溶浸液酸度在42～50g/L时浸出率有降低趋势,原因是溶浸液酸度大于45g/L时对该矿石的破坏作用强烈,产生大量细粒级矿物,堵塞矿石裂隙使试验后期溶浸液与矿石接触不完全。

铀矿尾渣微生物堆浸试验

doi：10.3969/j.issn.1007-7545.2016.05.007铀矿尾渣微生物堆浸试验华国欢，孙占学，李江，刘亚洁(东华理工大学核资源与环境国家重点实验室培育基地，南昌330013)摘要：采用喷淋量约80 m3/d的间歇性喷淋（喷一天，隔一天再喷）方法对某铀矿微生物堆浸尾渣进行铀的生物浸出，试验持续了49 d，液固比为0.49，尾渣的铀浸出率达到了4.62%，浸出液铀浓度均大于50 mg/L。

该方法有效解决了堆浸后期矿石中残留铀难以浸出且浸出效率低下的问题，提高了单位溶浸液平均铀浸出浓度。

关键词：铀；尾渣；微生物堆浸；间歇性喷淋；喷淋量中图分类号：TL212.1+2 文献标志码：A 文章编号：1007-7545（2016）05-0000-00Test of Microbial Heap Leaching of Uranium TailingsHUA Guo-huan, SUN Zhan-xue, LI Jiang, LIU Ya-jie(State Key Laboratory Breeding Base of Nuclear Resources and Environment, East China University ofTechnology, Nanchang 330013, China)Abstract：Uranium heap leached tailings have been microbial heap leached for 49 days with spray quantity of 80 m3/d and L/S=0.49 by intermittent spraying as one day on and one day off. Uranium leaching rate is 4.62% with uranium concentration in solution of 50 mg/L above. This method effectively addresses difficulty of uranium leaching and low leaching efficiency in later period of heap leaching, and improves uranium concentration in unit leaching solution.Key words：uranium; tailings; microbial heap leaching; intermittent spraying; spray quantity 我国硬岩型铀矿山一般对铀品位低于0.02%的铀矿石尾渣予以丢弃，这造成部分铀资源的浪费，但继续喷淋浸出，又存在浸出效率低下、浸出周期较长、浸出成本较高、经济上不合理等问题[1-3]。

微生物技术在铀矿堆浸中的应用研究

微生物技术在铀矿堆浸中的应用研究铀矿堆浸是一种利用微生物技术进行铀浸取的工艺过程。

微生物技术在铀矿堆浸中的应用研究主要包括利用微生物促进铀矿石氧化和浸出、微生物降低堆浸条件要求、微生物对堆浸影响研究等方面。

首先，微生物可以通过氧化作用促进铀矿石中的铀氧化成U(VI)离子，然后铀可以通过浸出作用从矿石中被溶解出来。

微生物氧化铀矿石的研究主要包括利用自然降解微生物种群和经过改造的铀氧化细菌，通过分离和培养等方法进行。

通过研究微生物对铀矿石氧化的作用机理和影响因素，可以优化铀氧化的工艺条件，提高铀的溶解率。

其次，微生物可以降低铀堆浸过程中的条件要求，提高矿石的可浸性。

传统的铀堆浸过程需要高温、高浓度酸和长时间的反应，这些条件对设备的耐腐蚀性和能耗要求很高。

而微生物堆浸则可以在较低的温度和酸度条件下进行，大大降低了工艺的成本和环境污染。

此外，微生物在堆浸过程中还能促进铀溶解物的搬运和迁移，进一步提高了铀的浸出率。

最后，微生物对堆浸系统中的复杂微环境有很大的影响。

研究微生物在堆浸过程中的生态学行为、代谢产物和生长规律，有助于进一步优化堆浸过程。

此外，微生物对堆浸性能的影响也需要进行深入的研究，包括微生物种群结构、代谢产物与堆浸效果的关系等方面。

综上所述，微生物技术在铀矿堆浸中的应用研究具有重要的意义。

通过深入研究微生物在铀矿堆浸中的作用机理和影响因素，可以优化堆浸工艺条件，提高铀的溶解率和浸出率，从而为铀矿资源的高效利用提供了新途径。

微生物技术的应用还可以降低堆浸过程的条件要求和环境污染，具有良好的经济效益和环境效益。

未来的研究可以进一步深入微生物对堆浸系统的影响，提高堆浸工艺的稳定性和高效性。

某铀矿石柱浸试验浸出剂的配方探讨

某铀矿石柱浸试验浸出剂的配方探讨作者：叶阳田亮尹永朋来源：《当代化工》2020年第06期Discussion on Leaching Agent Formula for Column Leaching Test of A Uranium OreYE Yang， TIAN Liang， YIN Yong-peng（Sino Shaanxi Nuclear Industry Group Geological Survey Co.， Ltd.，Xi’an Shaanxi 710100， China）鈾矿地浸开采是集采、选、冶于一体的地下原位采矿工艺，20世纪60年代首先在美国和前苏联得到应用。

地浸采铀技术主要包括酸法地浸、碱法地浸及CO2+O2地浸等。

地浸开采之前，需通过室内浸出试验获取浸出工艺参数。

熊佳丽[1]等研究了硝酸铀酰干法脱硝制备氧化铀工艺研究;邢晓东[2]等研究了不同条件的酸法柱状浸出试验;刘希涛[3]等、王清良[4]等对铀矿石样品进行了酸法和碱法的搅拌浸出和柱状浸出试验;胡鄂明[5]等、张勇[6]等对低品位碳酸盐砂岩型铀矿石进行了搅拌浸出试验研究;王小波[7]等研究了不同水头压力条件下的柱状浸出试验;陈家富[8]研究了不同粒级条件下的柱状浸出试验;李兴华[9]等、李江[10]等针对难浸铀矿石，在不同条件浸出剂中添加了微生物浸铀，研究其浸出效果;张青林[11]等研究了铀矿石CO2+O2浸出方法;王海峰[12]等、王刚[13]等对铀矿床地浸开采的可行性进行了研究分析。

前人的研究方法主要集中在酸法、碱法、微生物、CO2+O2等方法针对不同种类铀矿石中的浸出效果。

本文针对内蒙古某砂岩型铀矿床在进行地浸开采可行性研究中铀浸出工艺参数的选取，采用了不同条件浸出剂的酸法、碱法浸出试验，已研究其浸出效果，确定其浸出工艺参数。

试验样品为内蒙古某铀矿床水文地质试验钻孔岩心，矿石样品岩性多为细-中砂岩，碎屑物以石英、长石为主，其次是岩屑、云母类矿物。

低品位铀矿渣微生物间歇喷淋浸出工艺_黄军荣

ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００７－７５４５．２０１３．１０．０１２低品位铀矿渣微生物间歇喷淋浸出工艺黄军荣，李江，郭勤，王学刚，孙占学（东华理工大学，江西抚州３４４０００）摘要：对某铀矿堆浸尾渣进行了不同喷淋间隔的微生物柱浸试验，３个柱每次的喷淋量都为２％，喷淋制度采用喷淋６ｈ间隔分别为１８、４２、６６ｈ。

结果表明，经过３００天的喷淋以及１００天的放置后洗堆，铀浸出率分别达到８７．８３％、７７．２３％、８０．６０％，浸出溶液铀浓度大于５０ｍｇ／Ｌ。

关键词：低品位铀矿渣；微生物浸出；间歇喷淋中图分类号：ＴＬ２１２．１＋２文献标志码：Ａ文章编号：１００７－７５４５（２０１３）１０－００４２－０３Ｉｎｔｅｒｖａｌ　Ｓｐｒａｙｉｎｇ　Ｂｉｏｌｅａｃｈｉｎｇ　Ｐｒｏｃｅｓｓ　ｏｆ　Ｌｏｗ－ＧｒａｄｅＵｒａｎｉｕｍ　Ｈｅａｐ　Ｌｅａｃｈｉｎｇ　ＲｅｓｉｄｕｅＨＵＡＮＧ　Ｊｕｎ－ｒｏｎｇ，ＬＩ　Ｊｉａｎｇ，ＧＵＯ　Ｑｉｎ，ＷＡＮＧ　Ｘｕｅ－ｇａｎｇ，ＳＵＮ　Ｚｈａｎ－ｘｕｅ（Ｅａｓｔ　Ｃｈｉｎａ　Ｉｎｓｔｉｔｕｔｅ　ｏｆ　Ｔｅｃｈｎｏｌｏｇｙ，Ｆｕｚｈｏｕ　３４４０００，Ｊｉａｎｇｘｉ，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｌｏｗ　ｇｒａｄｅ　ｕｒａｎｉｕｍ　ｈｅａｐ　ｌｅａｃｈｉｎｇ　ｔａｉｌｉｎｇ　ｗａｓ　ｃｏｌｕｍｎ　ｂｉｏｌｅａｃｈｅｄ　ｗｉｔｈ　ｄｉｆｆｅｒｅｎｔ　ｓｐｒａｙｉｎｇ　ｉｎｔｅｒ－ｖａｌｓ．Ｔｈｅ　ｓｐｒａｙ　ａｍｏｕｎｔ　ｏｆ　ｔｈｒｅｅ　ｃｏｌｕｍｎｓ　ｉｓ　２％ｅａｃｈ　ｔｉｍｅ．Ｔｈｅ　ｓｐｒａｙｉｎｇ　ｉｓ　６ｈｉｎ　ｄｕｒａｔｉｏｎ　ｗｉｔｈ　ｉｎｔｅｒｖａｌｓ　ｏｆ１８ｈ，４２ｈ，ａｎｄ　６６ｈｒｅｓｐｅｃｔｉｖｅｌｙ．Ｔｈｅ　ｒｅｓｕｌｔｓ　ｓｈｏｗ　ｔｈａｔ　ｕｒａｎｉｕｍ　ｌｅａｃｈｉｎｇ　ｒａｔｅ　ｉｓ　８７．８３％，７７．２３％，ａｎｄ８０．６０％ｒｅｓｐｅｃｔｉｖｅｌｙ　ａｆｔｅｒ　３００－ｄａｙ　ｏｆ　ｓｐｒａｙｉｎｇ　ａｎｄ　１００－ｄａｙ　ｏｆ　ｐｌａｃｅｍｅｎｔ　ａｎｄ　ｗａｓｈｉｎｇ．Ｔｈｅ　ｕｒａｎｉｕｍ　ｃｏｎ－ｃｅｎｔｒａｔｉｏｎ　ｉｎ　ｌｅａｃｈｉｎｇ　ｓｏｌｕｔｉｏｎ　ｉｓ　５０ｍｇ／Ｌ　ａｂｏｖｅ．Ｋｅｙ　ｗｏｒｄｓ：ｌｏｗ－ｇｒａｄｅ　ｕｒａｎｉｕｍ　ｓｌａｇ；ｂｉｏｌｅａｃｈｉｎｇ；ｉｎｔｅｒｖａｌ　ｓｐｒａｙｉｎｇ收稿日期：２０１３－０３－２２基金项目：国家科技部国际合作项目（２０１１ＤＦＲ６０８３０）；江西省教育厅科技项目（ＧＪＪ１２３９２）作者简介：黄军荣（１９８６－），男，江西抚州人，硕士．现在国内有不少铀矿山对０．１％～０．３％的低品位铀矿石采用堆浸［１－３］或者渗滤浸出工艺［４－５］回收铀，在浸出尾期当矿石品位降低至０．０２％左右时，浸出溶液铀浓度会低于２０ｍｇ／Ｌ，不利于吸附，同时尾期浸出时间也过长。

低品位硅酸盐铀矿石的生物柱浸试验研究

ｉｇｏｒｎｕｏｅｎＱｕｈｕＵｒｎｕＣｏｐｒｔｎａｅｉｔｏｕｅ．Ｉｓｓｃｅｓｕｐｌａｉｎｉｎｔｎｆｕａｉｍｒｓｉｚｏａｉｍｒｏａｉｒｎｒｄｃｄｔｕｃｓｆｌａｐｉｔｓｏｏｃｏ
１７，胞从６４个／．时细．ｘ１０ｍＬ增加到９７０／．ｘｌ个ｍＬ，的浸出率较高，５．；Ｈ为１９细胞铀达８９Ｐ．，
为９４０个／铀的浸出率为５．。但在化学浸出条件下，温下浸出４． ×１。ｍＩ，６８室０ｄ时，的浸出率只铀有４．。用６ｋ７９ｇ矿石在ｐ为１７时进行的柱浸试验结果表明，浸出率类似。该低品位铀矿石Ｈ．其
（１）一０。该ＰＡＭＳ水凝胶已用于海水、泉中Ｕ（Ｉ的预富集。Ａ温Ｖ）
（德宁陶供稿）
低品位硅酸盐铀矿石的生物柱浸试验研究
《ｎｒｌｒｃｓｉｇａｄＥｔａｔｅＭｅａｌｒｙＲｖｅ２１ＭｉｅａＰｏｅｓｎｘｒｃｉｔｌｇｅｉｗ》００年３ｎｖｕ１卷４期发表Ａｂｉｓｈｌｈ等人文ａ
《ａａｔ｝００年８Ｔｌｎａ２１２卷５期上发表ＯｒａｚｒｈｎＨａｅ等人文章，介绍在测定水样品中Ｕ（Ｉ时，Ｖ）采用偕
胺肟化的水凝胶预富集Ｕ（Ｉ的研究成果。Ｖ）

铀矿湿法浸出试验研究

细菌浸矿因成本低、投资少又无环境污染而引起了国内外研究者的广泛关注，已成为当今非常活跃的研究领域，特别是在回收低品位、难处理金属矿方面，细菌浸出具有其独特优势。

在铀矿石浸出工艺中通常采用硫酸浸出，双氧水常被用作氧化剂以达到强化浸出的目的，但由于其费用昂贵、具有腐蚀性等缺点而逐步被别的氧化剂代替。

细菌由于能够氧化黄铁矿产生硫酸，不仅能作氧化剂，还能节省部分硫酸而被广泛研究。

本文针对某硬岩铀矿品位低、浸出率不高、浸出时间长的特点，在我国首次进行了铀矿原地破碎细菌浸出现场试验研究，用细菌代替双氧水作氧化剂进行了强化浸出，取得了良好的试验结果。

一、材料（一）菌种试验所用菌种从铀矿山酸性矿坑水中取得，经过不断筛选、驯化得到。

（二）矿石试验所用矿石的类型为隐爆角砾岩型、花岗岩型和安山岩型，其中隐爆角砾岩型为矿床的主要矿石类型，占矿床总储量的95%以上。

矿石共生组合有铀-黄铁矿、铀-赤铁矿、铀-萤石、铀-方解石、铀-绿泥石等，矿石化学成分见表1。

表1中数据表明，试验所用矿石含有黄铁矿，有利于细菌的生长、繁殖，对浸出有利；但矿石中F－含量较高，对细菌浸出造成不利影响，应考虑细菌的驯化培养。

二、细菌浸出机理现场扩大试验是用放大的设备和试验规模对小型试验中得到的工艺参数进行考察和验证。

在室内硫酸、双氧水、细菌对比浸出试验所得到的试验结果基础上开展现场试，室内浸出试验结果见表2。

现场试验一方面利用细菌在地表将溶液中的Fe2＋氧化为Fe3＋；另一方面，利用经过驯化培养的细菌注入矿体，使细菌粘附于矿石微粒上，并氧化矿石中的黄铁矿，产生硫酸高铁和硫酸。

两方面共同作用，从而提高金属铀的浸出率、缩短浸出时间，节省部分硫酸。

现场试验方法是将驯化培养好的菌种与溶浸液一同注入矿体，参与矿石的浸出过程。

主要化学反应方程式为：浸出率/%浸出条件液计渣计10g/LH2SO476.9 77.3 10g/LH2SO4＋0.4g/LH2O298.7 99.5 10g/LH2SO4＋细菌98.2 99.4三、试验方法原地破碎浸出采铀工业试验中，通过计算机模拟，装入适量炸药，采用原地爆破将铀矿石破碎至一定粒度（－150mm粒级约占75%），形成自然矿堆，将含有微生物的溶液喷淋到矿堆顶部，溶液渗入矿堆中，浸出矿石中的金属铀。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

作者简介：李江（９６）男，１６一，山东济南市人，副教授，博士．
２１０２年６期
有色金属（炼部分）ｈｔ：ｙｙ．ｇｉ冶（ｔｐ／ｓ１ｒ／ｂｍｍ．ｎｃ）
・７３・
位测试结果见表１。根据各粒径矿石品位及粒径比｝一芬ＡＺＺＺＺＺ计一！一－日计算，矿品位为００２。原．６６表１矿样粒径分布及原矿品位
ＬＩｉｎａｇ，ＬＩＹａｊ，ＺＨＯＵ —ｈｎ，ＣＨＥｉｎ — ｕＪＵ－ｉｅＧｕｃｕＪａｇｈａ
（ｓｉａＩｓｉｕｅｏｃｎｌｇＥａｔＣｈｎｎｔｔｔｆＴｅｈｏｏｙ，Ｆｚｏ４００，Ｊａｇｉｕｈｕ３４０ｉｎｘ，Ｃｈｎ）ｉａ
低，多数在０１～０３，总储量的６，于．％．占Ｏ低
０１的低品位铀矿石占３ｕ。采用常规水冶方．３］法处理低品位铀矿石的成本太高、济效益很差，经因此这部分资源长期得不到有效利用。如果低品位铀矿石能够得到经济利用，我国硬岩铀矿出矿品位将由０１以上降低到００～００，铀矿石采。．３．７则Ａ０
中图分类号：２２１ＴＬ１．２文献标识码：Ａ文章编号：０７７４（Ｏ２０ —０６０１０ — ５５２１）６０３ — ３
ＣｏｕｎＢｉｌａｈｎｆＬｏｇａｅＵｒｎｕｅｌｍｏｅｃｉｇｏｗ。ｒｄａｉｍＯｒ
收稿日期：０１１—４２１－２１
试验矿样取自江西某铀矿，样筛分及原矿品矿
基金项目：家自然科学基金资助项目（５９４４）江西省教育厅产学研合作基金资助项目（Ｊ９０）国０７０３；ＧＪ００８
点。
２试验工艺和过程
２１试验工艺．
柱浸试验采用自行设计制作的１Ｏｍｉ × Ｏｔｔ１００Ｆｍ有机玻璃柱，验分Ａ、０ｌｉ试Ｂ两组共６个试验柱，组３个平行样，号分别为Ａ１Ａ２Ａ３每编、、、Ｂ、２Ｂ。每柱装矿石量为１ｇ喷停比１：１１Ｂ、３０ｋ，，
了微生物浸铀研究工作，取得了可喜的成绩。但
低品位铀矿石微生物浸出尚未见成功的试验报道。
１试验矿样和微生物菌群
１１试验矿样．
冶量将大幅增长，大大提高我国铀产量和可利用的
铀资源储量，缓解我国铀资源的紧张局面产生重对
酸化阶段：Ａ、Ｂ两组喷淋量均为１％～１，５０
硫酸酸度２～５ｇｉ，淋至浸出液ｐ稳定在２０Ｏ／喷Ｈ．以下，总计用时３０天。
ｈｎｇｃｔｉｏｓ．
Ｋｅｒ：ｌｗ— ｒｄａｉｍｏｅｃｌｍｎｂｉｌａｈｎｇ；ｓｒｙｌｑｕｄｙｗｏｄｓｏｇａｅｕｒｎｕｒ；ｏｕｏｅｃｉｐａｉｉｑｕｎｉｙ；ｌａｈｉｒｔａｔｔｅｃｎｇａｅ；ａｉｃｎ— ｃｄｏ
ｓｒｙｉｏｉｉｎ，ｒｓｅｔｖｌ．Ａｇｒｐａｎｇｃｎｄｔｏｅｐｃｉｅｙｂｉｇｅ
ｓａｉｕｄｑｎｉｙｃｕｌｎｒａｅｕｒｎｕｌａｈｎｇｒｔｔｔｉｅｅｎｇｓａｅ，ｈｏｖｅｐｒｙｌｑｉｕａｔｔｏｄｉｃｅｓａｉｍｅｃｉａｅａｈｅｂｏｌａｈｉｔｇｗｅｒ，ｔａｉｆｈｅｒｔｏｏｌｑｄｔｏｉｉｅｅｔｙａｌ，ｗｈｉｈｒｓｔｄｉｉｅｏｆｃｔｆｒｕｒｎｕｒｃｖｒｉｕｉｏｓｌｄｒｓｓｇｒａｌｓｗｅｌｃｅｕｌｅｎａｒｓｏｓｏａｉｍｅｏｅｙ．Ｔｈｅｅｏｅ，ｔｒｆｒｈｅｏｉｕｓａｉｉｕｎｔｔｈｏｄｂｅｃｎｆｒｅｔｏｉｒｔｏｔｒｎｉｍｅｏｒｎｅｃｐｔｍｍｐｒｙｌｑｕｄｑａｉｙｓｕｌｏｉｍｄｗｉｈａｃｎｓｄｅａｉｎｏｆｂｏｈｕａｕｒｃｖｅｙａｄｌａ —
・６３・
有色金属（炼部分）ｈｔ：ｙｙ．ｇｉ冶（ｔｐ／ｓ１ｂｒ／ｍｍ．ｎｃ）
２１年６０２期
Байду номын сангаас
ｄｉ０３６／．ｓ．０７７４．０２０．１ｏ：１．９９Ｊｉｎ１０。５５２１．６０１ｓ
低品位铀矿石微生物柱浸试验
李江，亚洁，刘周谷春，江华车
（华理工大学，西抚州３４０）东江４００
摘要：某低品位铀矿石进行了不同喷淋条件的微生物柱浸试验。结果表明，验用混合菌群对目标铀对试矿石具有较强适应性，出周期１２ｄ菌浸期间５和１喷淋量条件下渣计平均浸出率分别为浸７，Ｏ８．ｏ和８．３，酸率分别为５３和５３％。菌浸阶段采用较大喷淋量可提高浸出率，液固７７８５耗．６．７但比会显著增加，合成本相应提高。因此，综喷淋量的选择应综合考虑铀资源回收率与浸出成本。关键词：品位铀矿石；生物柱浸；淋量；出率；酸率低微喷浸耗
ｓｍｐｔｏｎｒｔｕｉａｅ
我国铀矿资源相对贫乏，而且铀矿石品位偏
大影响。微生物冶金技术由于其具有金属提取率高、投资少、本低、成环境友好等优点，利用我国的对低品位矿产资源具有重大意义。国内多家单位开展
３试验结果与分析
３１铀的浸出及浸出率比较．
ｕａｕｒｄｒｎｉｍｇａｅ
样号粒径／ｍ比例／ａｒ
５～２５
弘言加“ 黾ｍ
Ｕ含量／干重／ｇｋ
Ａ１铀浸出率结果见图１其它各柱情况与柱（
Ｔａｅ１Ｐａｔｃｅｓｚｉｔｉｕｔ０ｎｉｒｌｂｌｒｉｌｉｅｄｓｒｂｉｎａｄｍｎｅａｓ
天翻柱，总计用时８８天，后两天用喷淋量２清最０水洗柱，取样，束试验。结
Ａ１柱类似）。
嗷化阶段
＇
菌浸阶段
ｒ＇
尾液循环浸出阶段
。；
强
．
１２试验茵群．
采用从某铀矿矿石样中经富集、分离、驯化、变等诱培育得到的混合菌群作为试验菌群，主要组成菌种为嗜
酸氧化亚铁硫杆菌（ｃｉｉａｉｕｆｒｏｉａｓ、Ａｉｔｏｃｌｓｅｒｘｄｎ）嗜铁ｄｈｂｌｏ
Ａｂｓｒｃ：ｔａｔＣｏｌｍｎｂｏｌａｈｉｆａｌｗ— ａｅｕａｉｍｒｔａｉｔｆｓｒｙｉｔｄｓｗａａｒｅｕｉｅｃｎｇｏｏｇｒｄｒｎｕｏｅｗｉｈａｖｒｅｙｏｐａｎｇｍｅｈｏｓｃｒｉｄｏｕ．Ｔｈｅｕｔｈｔｅｒｓｌｓｓｏｗｈａｈｅｍｉｅｕｌｕｅｏｃｄｐｈｉｉｃｏｏｇｎｉｍｓｉｅｈａｅａｈｉｈａａｔｔｏｎｔｔｔｔｘｄｃｔｒｆａｉｏｌｅｍｉｒｒａｓｎｕｓｖｇｄｐａｉｏｔｅｕａｕｍｉｅａｓ，ａｈｅａｅａｅｕｒｎｕｌａｈｉａｅｒ．０ｈｒｎｉｍｎｒｌｎｄｔｖｒｇａｉｍｅｃｎｇｒｔｓａｅ８７７ｔｏｓ５３ｉｎｉ．６ａ５３ｎｄ．７ｗｉｈｉ７２ｔｎ１ｄａ，ａｙｓｔ５ａｄ１ｎ０ａｄ８．５，ｔｃｄｃｎｓｍｐｎ８３ｈｅａｉｏｕ —
／浸黾段段厂铀液段出铀 ● ｍ尾菌浸ｍ出铺期阶阶阶
由图１可见，出尾期（２～１７天）的浸出浸１１５铀率增加缓慢，日浸出率很低，浸铀效率极低，综合应考虑铀资源回收率与铀浸出成本，时结束浸出或适采取其它措施强化铀的浸出。Ａ、Ｂ两组渣计浸出率比较结果见表２由表２。可知，Ｂ组平均渣计浸出率比Ａ组高０８．３个百分
