卫生间与管道井洞口吊洞施工工法
吊洞专项施工方案
吊洞专项施工方案针对现场厨卫间、屋面等管道洞口以及放线洞口，为更好的做到防水、防渗漏，确保工程交付质量，现对楼板二次吊洞的封堵采取如下措施进行施工。
一、施工工艺1、工艺流程洞口凿毛（修洞）基层清理支设吊模第一道砼浇筑，24小时后无渗漏开裂第二道砼浇筑，干硬性水泥砂浆抹平压实闭水实验无渗漏开裂2、施工方法2.1洞口凿毛排水管安装好后，必须保证管壁和管洞间距不小于20mm，洞口四周凿毛，踢打，形成上大下小的喇叭口；2.2基层清理洞口内的垃圾、浮灰清理干净，周边50mm内建渣清理干净，以防吊洞过程中渣子掉入洞口中，然后用清水充分湿润洞口。
2.3支底膜底膜必须牢靠、平整，严禁使用铁丝、挤塑板吊洞；2.4第一道砼浇筑洞口内均匀涂刷一篇素水泥浆，用细石砼浇筑至洞口的1/2至2/3，浇筑振捣密实；2.5第二道砼浇筑第二次砼浇筑必须在第一次砼有合适硬度后，完成闭水试验方可进行细石砼浇筑，浇筑高度比地坪低10mm左右；2.6干硬性水泥砂浆压实抹平将细石砼与楼板高差部分用水不漏压实抹平，管根处20mm范围内高于楼板10mm，且抹30°小圆角。
2.7闭水试验洞口周围用黄泥或砂浆围城高30mm左右的埂，内蓄水做闭水试验，检验是否渗水漏水。
二、质量控制要点1、现场须有专人负责吊洞工作，并做好专项过程记录，包括闭水记录和浇筑记录；2、剔凿清理完成后，做好吊模后浇筑混凝土前应洒水湿润，支好底模，充分洒水湿润，管子外壁和预留洞壁刷一道水泥浆，趁水泥浆湿润时浇筑混凝土；3、吊洞施工过程中和吊洞完成后24小时内不得碰动管道；4、吊洞过程中必须做2次闭水试验，如发现渗漏，须凿除已浇筑细石砼，按上述步骤返工重做。
5、吊洞过程项目技术负责人、监理必须把控每道工序（签字认可），严把吊洞质量，防止渗漏、开裂。
三、安全文明施工1、洞底支模时，操作人员须戴好安全帽，室外操作必须系好安全带；2、严禁酒后作业，现场禁止吸烟；3、吊洞完成时，须对现场进行清理，保证工完场清。
预留洞吊洞施工工艺流程
预留洞吊洞流程施工图
打凿 1、清理洞口周边松散砼；
2、凿除周边钢丝网、木枋杂物等；
3、洞口顶部凿成45度斜角，约30~50宽；
4、大于100预留洞口必须按要求进行植筋；
用水冲洗干净
支模 1、下部底模紧贴砼面，要求平整，密实；
2、有防水要求的部位严禁用铁丝对穿洞口固定，必须在下部支撑；
3、无防水要求部位，可以按吊模施工
第一次吊洞 1、吊洞高度约为洞口高度的1/2~2/3；
2、浇筑密实；
3、若为有防水要求的部位，在细石砼内加入适量膨胀剂； （如：卫生间、厨房、）
蓄水试验
第二次吊洞 砼塌落度比第一次大。
排水管道吊眼施工规范
排水管道吊眼施工规范
卫生间排水管的布局是需要根据谁的走向来设计的，通常是横管和竖管各自安装，最好不要出现交叉的情况。
如果交叉要搭过桥，冷热水管分开并保持一定的距离。
要注意排水管走向和高度，最终让废水能顺利流通到地漏的地方，让废水能顺利排放出去了。
1.卫生间排水管道吊洞施工应该按下列步骤进行；
1.1用水润湿洞口；
1.2吊模板；
1.3用细石混凝土加膨胀剂填洞口，第一次只能填板厚的一半；
1.4加阻水圈；
1.5等第一次施工的混凝土有了初级强度后方可第二次填混凝土与地面平齐；
1.6混凝土凝固后要浇水保养。
2.当土建卫生间找平后就可以做防水了。
3.防水层完工后可以做闭水试验。
4.做闭水试验之前要将地漏堵死。
5.卫生间内灌水高度要高于地面最高处20mm。
6.24小时候后会同监理到下一层卫生间检查，看管根处是否有水渍，滴水或者漏水现象。
7.针对发现的问题进行整改，整改后再次做闭水试验知道合
格为止。
8.所有卫生间都要做闭水试验，不得遗漏。
9.实验完毕要有详细记录，施工方签字盖章后交监理签字认可。
卫生间吊洞防水方案

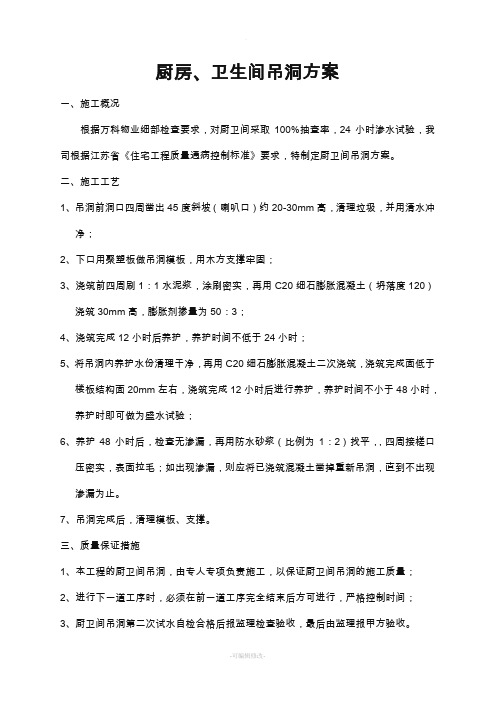

厨房、卫生间吊洞方案
一、施工概况
根据万科物业细部检查要求，对厨卫间采取100%抽查率，24小时渗水试验，我司根据江苏省《住宅工程质量通病控制标准》要求，特制定厨卫间吊洞方案。
二、施工工艺
1、吊洞前洞口四周凿出45度斜坡（喇叭口）约20-30mm高，清理垃圾，并用清水冲
净；
2、下口用聚塑板做吊洞模板，用木方支撑牢固；
3、浇筑前四周刷1：1水泥浆，涂刷密实，再用C20细石膨胀混凝土（坍落度120）
浇筑30mm高，膨胀剂掺量为50：3；
4、浇筑完成12小时后养护，养护时间不低于24小时；
5、将吊洞内养护水份清理干净，再用C20细石膨胀混凝土二次浇筑，浇筑完成面低于
楼板结构面20mm左右，浇筑完成12小时后进行养护，养护时间不小于48小时，养护时即可做为盛水试验；
6、养护48小时后，检查无渗漏，再用防水砂浆（比例为1：2）找平，，四周接槎口
压密实，表面拉毛；如出现渗漏，则应将已浇筑混凝土凿掉重新吊洞，直到不出现渗漏为止。
7、吊洞完成后，清理模板、支撑。
三、质量保证措施
1、本工程的厨卫间吊洞，由专人专项负责施工，以保证厨卫间吊洞的施工质量；
2、进行下一道工序时，必须在前一道工序完全结束后方可进行，严格控制时间；
3、厨卫间吊洞第二次试水自检合格后报监理检查验收，最后由监理报甲方验收。
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考。
洞口吊洞施工方案
洞口吊洞施工方案
在吊洞施工中，洞口部分是至关重要的环节。
正确的洞口吊洞施工方案能够确
保工程顺利进行，保障施工安全和质量。
本文将针对洞口吊洞施工方案进行详细介绍。
1. 洞口测量
在开始吊洞施工之前，首先需要对洞口进行精确测量。
测量工作应该由专业人
员进行，确保准确性。
测量内容应包括洞口的尺寸、形状、倾斜度等参数，以便后续施工的准确进行。
2. 洞口清理
清理洞口是吊洞施工的第一步。
在清理过程中，要确保将洞口内的杂物、灰尘
等清理干净，以确保后续施工不受影响。
清理时需注意安全，避免出现坠落等意外。
3. 洞口支撑
在洞口清理完毕后，需要进行洞口支撑工作。
支撑的目的是为了保持洞口的稳定，防止因施工振动而导致洞口坍塌。
支撑材料应选择质量可靠、结构稳定的材料。
4. 吊洞施工
完成洞口支撑后，即可开始吊洞施工。
吊洞施工应注意施工工艺，确保操作规范。
在施工过程中，要时刻检查洞口的稳定性，防止发生意外。
5. 完工验收
吊洞施工完成后，应进行完工验收。
验收内容应包括洞口的稳定性、施工质量
等方面。
如发现问题，应及时处理，确保洞口吊洞的安全可靠。
结语
洞口吊洞施工是一项复杂的工程，需要精心设计和严谨施工。
只有严格按照方
案进行操作，才能确保工程顺利完成。
希望本文介绍的洞口吊洞施工方案能够为相关人员提供参考，确保工程质量和安全。
管道预留洞卡具式吊模施工工法
管道预留洞卡具式吊模施工工法管道预留洞卡具式吊模施工工法一、前言管道预留洞卡具式吊模施工工法是一种在管道施工过程中，使用卡具式吊模进行预留洞口施工的方法。
该工法在施工中具有许多特点和优势，可以提高施工效率和工程质量。
本文将从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面进行详细介绍。
二、工法特点1. 卡具式吊模可以精确控制洞口大小，适应不同尺寸的管道。
2. 施工过程简单，操作灵活，可以适应各种复杂施工环境。
3. 施工速度快，可以节约施工时间和人力成本。
4. 安全性高，可以降低施工中的意外风险。
三、适应范围该工法适用于各种类型的管道预留洞口施工，包括市政管道、工业管道、给水管道、排水管道等。
四、工艺原理该工法主要通过卡具式吊模的使用，将洞口尺寸控制在预定范围内。
具体的操作包括卡具的安装、吊模的吊装和定位、洞口的切割和修整等。
通过这些技术措施，可以保证施工工法与实际工程之间的联系，确保施工的准确性和可靠性。
五、施工工艺1. 卡具的安装：根据洞口尺寸和管道类型选择合适的卡具，并进行固定安装。
2. 吊模的吊装和定位：使用吊车将吊模吊装至预留洞口位置，并通过调整吊具进行定位。
3. 洞口的切割和修整：使用切割工具将洞口进行切割，然后进行修整和抹平，确保洞口精确与预留尺寸一致。
4. 卸载吊模和清理洞口：完成洞口施工后，将吊模卸载，并对洞口进行清理，为后续管道安装工作做好准备。
六、劳动组织根据具体工程规模和工期计划，合理组织施工人员，确保施工进度和质量。
包括人员配备、任务分工、工作管理等。
七、机具设备该工法所需的机具设备包括：卡具（根据洞口尺寸选择）、吊车、切割工具、修整工具等。
这些机具设备具有高精度和稳定性，可以满足施工工艺的要求。
八、质量控制为保证施工过程中的质量，可以采取以下措施：1. 定期检查和维护机具设备，确保其正常工作。
2. 进行施工过程监控，及时发现和解决质量问题。
管道吊洞施工专项施工方案
管道吊洞施工专项施工方案一、施工方案的编制依据：施工图设计文件、施工组织设计文件、施工现场实际情况等。
二、施工任务和目标：1.安全施工，保证人身和财产安全。
2.按照设计要求进行施工，确保质量合格。
3.合理利用施工资源，提高施工效率。
三、施工方法和工艺流程：1.确定吊装方案，包括吊装机械的选择、吊装点的确定等。
2.按照设计要求进行开挖，开挖深度和尺寸要符合设计要求。
3.进行支模施工，包括支模安装、固定等。
4.进行混凝土浇筑，按照设计要求进行浇筑，保证质量。
5.进行洞口封堵，保证施工过程中没有渗水等问题。
6.完成吊装作业，将管道顺利吊装至洞口位置。
7.进行吊装后的处理，包括支模拆除、洞口修补等。
8.进行验收和整理，保证施工质量和进度。
四、施工组织和施工条件：1.组织：指派专业施工人员进行施工，建立严格的工作责任制度。
2.材料：选用符合设计要求的支模和混凝土材料。
3.设备：选择合适的吊装机械，确保施工安全和效率。
4.环境：施工现场要保持整洁，保证施工顺利进行。
5.安全：制定安全施工措施，严格落实施工安全规定，确保人员安全。
五、施工过程中需要注意的问题：1.洞口大小和位置的确定要符合设计要求。
2.支模的安装要牢固，防止倾斜或者松动导致施工问题。
3.混凝土浇筑要均匀，防止出现空鼓、裂缝等质量问题。
4.洞口封堵要保证严密，防止渗水和漏水问题。
5.吊装过程中要注意吊点的选择和吊装机械的稳定，保证吊装安全。
6.吊装后的处理要认真进行，保证洞口的美观和功能完整。
7.施工过程中要注意保护现场环境，防止对周围环境造成污染。
六、施工质量控制：1.按照设计要求进行施工，保证尺寸、质量等符合要求。
2.混凝土强度要经过合理养护后达到设计要求。
3.洞口封堵要经过严密检测，确保无渗水和漏水问题。
4.吊装过程中要保证吊装点的牢固和安全性。
七、施工安全措施：1.进行吊装作业时，要设置警告标志，保证施工人员和周围人员的安全。
2.吊装机械要经过检测和维护，保证其正常运行。
排水吊洞施工工艺流程
排水吊洞施工工艺流程
排水吊洞施工工艺流程：
①准备工作：
- 清理施工区域，准备所需的材料和工具，包括细石混凝土、膨胀剂、阻水圈、模板等。
②洞口清理与润湿：
- 清除洞口周围的松散混凝土、钢丝网、木枋杂物等，用水润湿洞口。
③支设模板：
- 吊装模板，确保模板紧贴混凝土面，要求平整且密实，支撑稳固。
④第一次混凝土浇筑：
- 使用细石混凝土加膨胀剂，只填充洞口至板厚一半的高度。
⑤安装阻水圈：
- 在第一次混凝土初步凝固后，安装阻水圈，以增强防水性能。
⑥第二次混凝土浇筑：
- 待第一次浇筑的混凝土达到初级强度后，进行第二次混凝土浇筑，填充至与地面平齐。
⑦养护混凝土：
- 混凝土浇筑完成后，定期浇水保持湿度，确保混凝土充分养护。
⑧模板拆除：
- 混凝土达到足够强度后，小心拆除模板，检查混凝土表面质量。
⑨防水层施工：
- 当土建卫生间找平后，进行防水层的施工，确保防水效果。
⑩质量检查：
- 对排水吊洞施工质量进行检查，包括混凝土强度、防水层完整性等。
⑪修补与维护：
- 如发现任何缺陷，及时进行修补，确保施工质量符合标准。
⑫现场清理：
- 施工完成后，清理现场，移除废料和工具，恢复施工区域的整洁。
排水吊洞施工工艺流程是针对建筑物内排水管道与楼板之间预留洞口的处理，目的是为了确保排水系统的密封性和建筑物的结构安全。
这一流程需要严格按照施工规范进行，以避免后期出现渗漏等问题。
管道吊洞封堵新工艺施工
管道吊洞封堵施工新工艺
在结构施工时，水电安装专业在楼板上预留了后期安装时需要穿过楼板的预留洞或预埋套管，尤其在卫生间和管井道最多，其他如厨房、阳台、屋面处也会出现。
预留洞口在后期（管道安装完成后）都需要进行封堵处理，为了保证楼板上预留洞口的封堵质量，特制定如下措施：
1.为避免铁丝穿板拉模及锈斑，减少后期渗漏隐患，故采用管道吊洞模具。
该模具造价低廉，拆卸方便，且拆卸后封堵洞口周边天花平整，可循环使用。
2.清理、凿毛：首先对预留洞口侧面进行清理和凿毛处理，将洞口预留时夹在混凝土内的木屑、泡沫板、塑料布等剔除干净，将光滑的侧表面用錾子剔成凹凸不平的毛面，应露出石子，并将松动的混凝土块及浮灰清理干净。
3.由于PVC管道表面光滑，与混凝土粘结不够牢靠，遇到震动或板洞封堵不密实就容易出现渗漏。
故管道安装时，在结构板厚度居中的位置安装橡胶止水交圈，使得PVC管道与混凝土之间形成柔性连接，可以有效的防治渗漏。
管道与楼板混凝土之间的缝隙不得小于20mm。
4.吊洞模具安装：选择对应管道直径的模具，使模具与管道紧密接触，不留空隙，吊模必须平结构板或凹进3-5mm，以利于腻子收口。
5.洞口封堵浇筑混凝土前，对洞口周边进行清理并用水冲洗干净浮浆杂尘。
6.管道洞口封堵前，洞口周边用水泥砂浆（掺8%防水粉）涂抹一遍。
凝后，浇水养护2-3天。
8.第一次封堵完成后，用1：1的水泥砂浆（掺8%的防水粉）进行二次封堵，管道根部100mm范围内需高出结构板面10-15mm，向外放坡。
初凝后围蔽，浇水
养护。
带水泥砂浆达到一定强度后即可拆除模具。
9.楼板吊洞示意图：。
吊洞施工方案
韩城公安局消防站综合楼、训练塔、餐厅洞口吊洞专项施工方案编制人：审核人：审批人：编制时间:洞口吊洞施工方案卫生间、厨房及屋面渗漏大部分是从管道根部处渗漏的，而造成渗漏的主要原因就是管道根部吊洞施工质量较差，结构自防水能力差。
所以在施工中要重视吊洞的施工质量，严格按照规范及施工方案进行施工。
1、模板支设模板大小根据现场管道及洞口大小而定，将模板裁锯成和管道直径一样的尺寸，采用无破损的镜面板，在洞口下进行支模。
支模时模板下部用方木固定牢固。
模板拼接平面图模板支设图2、吊洞施工步骤（1）洞口混凝土凿毛，在洞口封堵之前，首先将洞口周边用电锤凿毛，把洞口周边基层清理干净，凿毛形状为喇叭形。
洞口凿除后，由班组长报项目部质检员验收，经验收后方可进行下道工序。
（2）混凝土浇筑：混凝土浇筑前，用水润湿砼基层，刷界面剂，然后进行砼浇筑。
采用C25细石砼，一个洞口分两次浇筑，第一次浇筑一半，振捣密实。
待第一层砼凝固后，方可浇筑第二层砼，并将表面收光。
（3）管道根部细部处理：管道根部5cm范围内略高于楼板3mm,且抹30度小圆角。
洞口周围用砂浆围起30mm左右高的梗，内蓄水做闭水试验，检查是否渗漏。
3、混凝土标号根据一般做法，吊洞时应采用不低于C20砼进行浇筑，本工程在浇筑过程中采用C25细石砼并添加少量膨胀剂，以确保施工质量。
（1）材料：水泥强度32.5Mpa，沙子为中砂，含泥量不超过4%，骨料粒径15mm。
（2）配合比：每立方米用量：水205：水泥436：砂616：石子1143配合比：水0.47：水泥1：砂1.413：石子2.622以上做法步骤中，项目质检部必须严格把关，如发现渗漏现象，应凿除已浇筑的细石砼，重新按照此做法再次施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
卫生间与管道井洞口吊洞施工工法卫生间与管道井洞口吊洞施工工法
一、前言卫生间与管道井洞口吊洞施工工法是一种在建筑施工中常用的工艺方法，用于处理卫生间的管道井洞口的施工。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及实例分析。
二、工法特点1. 本工法采用了吊洞施工的方法，可以提
高工程进度，节省人力资源。
2. 该工法能够保证施工过程中
的准确性和稳定性，确保施工质量。
3. 该工法操作简单，易
于掌握，能够提高施工效率。
4. 工法的可操作性强，适用于
各种规模和类型的建筑工程。
三、适应范围本工法适用于卫生间管道井洞口施工，在中小型住宅、商业建筑等项目中有广泛的应用。
四、工艺原理本工法的理论依据是在卫生间与管道井洞口施工中，通过采取吊洞施工工法，在保证施工质量的前提下提高施工效率。
工程实际中，根据具体情况进行精确的测量和计算，确定吊洞位置和尺寸。
在施工过程中，采用合适的机具设备进行吊洞施工和安装，确保施工的准确性和稳定性。
五、施工工艺1. 准备工作：清理工作现场，确定吊洞位
置和尺寸。
2. 吊洞施工：根据预定的吊洞位置，使用适当的
机具设备进行吊洞施工，确保施工的准确性和稳定性。
3. 吊
洞安装：根据吊洞尺寸和设计要求，进行吊洞的安装。
4. 完
工验收：对吊洞施工进行验收和测试，确保施工质量符合要求。
六、劳动组织本工法需要项目经理、技术人员、操作人员等组成的施工团队，根据工程实际情况进行劳动组织和协调。
七、机具设备1. 吊装设备：起重机、吊车等。
2. 施工工具：切割机、钻孔机等。
3. 安全设备：安全带、防护帽等。
八、质量控制1. 施工前进行详细的工程测量和计算，确
保吊洞的位置和尺寸准确无误。
2. 施工过程中对吊洞位置和
安装进行监控和检验，确保施工质量符合要求。
3. 施工后进
行验收和测试，确保施工质量达到设计要求。
九、安全措施1. 团队成员必须佩戴安全帽、安全鞋等防
护设备。
2. 确保吊装设备和工具的安全操作，避免事故发生。
3. 进行详细的施工前安全交底，提醒施工人员注意施工安全
事项。
十、经济技术分析经济技术分析主要包括施工周期、施工成本和使用寿命的分析。
根据工程实际情况进行详细的分析，以便读者进行评估和比较。
十一、工程实例以某住宅小区的卫生间与管道井洞口吊洞施工为例，详细介绍该工法在实际工程中的应用。
包括施工前的准备工作、吊洞施工和安装、施工质量控制等内容，以便读者对该工法有更深入的了解。
总结：本文对卫生间与管道井洞口吊洞施工工法进行了全方位的介绍，包括工法特点、适应范围、工艺原理、施工工艺、
劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
通过对每个环节的详细描述，读者可以全面了解该工法的理论基础和实际应用，以便在实际工程中进行参考和应用。
