2023年中考物理分类复习-电能、电功率专题(含答案)
D. 整个电路总功率的最大值为10.8W
8.（2022淮安）如图所示，电源电压保持不变，闭合开关S，滑动变阻器R2的滑片P，由最右端移到最左端，得到两电表示数的U-I图像。有关说法正确的是（ ）
A. 电源电压为4VB.R1的阻值30Ω
C. 滑动变阻器R2的最大阻值20ΩD. 电路总功率最大值1.2W
A. 当水位升高时，电压表的示数变大
B. 该电路的电源电压是6V
C. 该电路工作时的最小总功率是0.3W
D. 当水位达到警戒水位时，电流表的示数为0.2A
11.（2022辽宁本溪铁岭辽阳）如图所示的电路，只闭合开关S1，将滑动变阻器滑片从最右端向左移动至中点，灯泡L的亮度将______（填“变亮”“变暗”或“不变”）。保持滑片位置不动，再闭合开关S2，电压表示数______，电流表示数______（以上两空均填“变大”“变小”或“不变”）。
B. 电压表V2的示数变大
C. 电压表V1示数与电流表A示数的比值变大
D. 电压表V1示数与电流表A示数的乘积变大
4.（2022玉林）已知甲电阻是乙电阻的3倍，若分别对甲、乙两种导体通电，通过甲、乙两导体的电流之比为2∶3，则甲、乙的功率之比为（ ）
A. 2∶1B. 2∶3C. 4∶3D. 9∶2
5.（2022江苏无锡）如图所示，电源电压保持不变，R1是电阻箱，最大阻值为R，R2是定值电阻。闭合开关S，当电阻箱阻值调为R时，电压表示数为3V，电阻箱的功率为0.9W；当电阻箱阻值调为0.5R时，电压表的示数变化了1.5V。则下列说法中正确的是（ ）
（2）请根据表中信息求出这台跑步机的额定功率；
（3）请计算这台跑步机正常工作10min消耗的电能。
23.（2022湖南常德）如图所示，电路中使用的是可调电压电源，电阻R1＝3Ω，R2＝6Ω，小灯泡L标有“12V 18W”的字样（不考虑温度对小灯泡电阻的影响）。
（1）小亮连接了如图甲所示电路，若闭合开关，电压表的指针将_______（选填“正向偏转”、“反向偏转”或“不动”）。检查电路时发现有一根导线连接错误，请在错误的导线上打“×”，画出正确连线_______；
（2）排除故障后，闭合开关，小亮多次调节滑动变阻器滑片，记录实验数据如下表：
实验次数
1
2
3
4
5
12.(2022湘潭)如图是小明家电能表的表盘，其读数是_______kWh。小明将家中其他用电器关闭，只让干衣机单独工作，观察到6min内电能表指示灯闪烁了160次，干衣机在这6min内消耗的电能为_______kW·h，它的实际功率是_______kW。
13.（2022盘锦）如图所示的电路中，电源电压保持不变，灯L1标有“3V 1.2W”、灯L2标有“3V 0.9W”字样。先只闭合开关S1，灯L1正常发光；再闭合开关S2，电压表示数___________（选填“变大”“变小”或“不变”），电流表应选择___________（选填“0~0.6A”或“ ”）的量程。
A. 电源电压为3VB. 电阻箱R1的最大阻值为40Ω
C. 前后两次电路总功率变化了0.45WD. 为保证电路安全，电流表量程不能选0~0.6A
6.（2022四川达州）如图所示，电源电压恒为6V，R1=10Ω，R2=15Ω，R3的规格为“30Ω 1A”，电压表V1的量程为0~3V，V2的量程为0~15V，电流表A的量程为0~0.6A，下列说法正确的是（ ）
16.（2022天津）小明利用图甲所示电路研究“电流与电压关系”时，闭合开关S，滑动变阻器的滑片从右端移动到左端的整个过程中，定值电阻的U-I关系图像如图所示。其中U0、Um、I0均为已知量，电源电压不变。请解答如下问题：
（1）写出电源电压值；
（2）在图乙所示 坐标系中，画出滑片整个移动过程中滑动变阻器的U-I关系图像，并标出端点的坐标；
（4）兴趣小组按上述操作测量了这批小灯泡在电压为 时 电功率，发现其中一些小灯泡不符合规格，如果问题出在钨丝的制作环节，其原因可能是___________。
19.（2022江苏扬州）用一串小彩灯扮靓教室，发现一个小彩灯熄灭后，其他小彩灯依然发光，小丽猜想小彩灯并联；取下这个小彩灯，整串彩灯都会熄灭，小丽认为每个小彩灯应该是串联的。她决定将小彩灯接入图1所示的电路，测其电阻，探寻奥秘。已知电源电压为3V，小彩灯的额定电压为2.5V。
①电源电压为12V
②R2的最大阻值为24Ω
③开关都闭合时，R2的最大功率为28.8W
④在电流表有示数的情况下，电路消耗的总功率最小值为3.6W
A. ①②B. ①②④C. ①③④D. ①②③④
10.（2022四川遂宁）夏季汛期来临，某科技小组设计了一个监测观音湖水位的装置。其原理如图甲，电路中电源电压保持不变， 为定值电阻；R是竖直放置的长条形电阻片，浮子可带动金属滑杆AP在竖直方向上下移动，AP与R组成滑动变阻器（最大阻值 ），当电流表的示数达到某一数值时提醒监测员水位达到警戒值。R接入电路的阻值随水位的变化关系如图乙，电路工作时电压表与电流表变化关系如图丙。则下列说法正确的是（ ）
②闭合开关S、S2，断开开关S1，滑动变阻器滑片_______（选填“向左移动”、“向右移动”或“保持不动”），读出电压表V2的示数为3V；
③小灯泡的额定功率为_______W。
21.（2022云南）如图所示，电源电压恒定，R1=30Ω，当S闭合，S1断开时，电流表的示数为0.2A；当S、S1都闭合时，电流表的示数为0.5A。求
A. 电压表示数变大，电压表与电流表示数的比值不变
B. 电流表示数变小，电压表与电流表示数的比值变大
C. 小灯泡亮度变亮，电路总电阻变大
D. 小灯泡亮度变暗，电路总功率变小
3.（2022鞍山）如图所示的电路中，电源电压不变。闭合开关S，R1滑片向左移动的过程中，下列说法正确的是（ ）
A. 电流表A的示数变小
（5）上述实验结束后，小亮和同学们想测量额定电压为2.5V的小灯泡的额定功率，发现电流表已经损坏，于是利用原有的部分器材，又找来一个阻值为30Ω的定值电阻R0和一个电压表，设计了如图丙所示的电路。实验步骤如下：
①闭合开关S、S1，断开开关S2，调节滑动变阻器的滑片，使电压表V1的示数为_______V，此时小灯泡正常发光；
14.（2022广安）灯泡L1、L2分别标有“12V 9.6W”和“12V 6W”的字样，通过L1、L2的电流随其电压变化的图像如图甲所示。若将L1、L2并联在12V的电路中，则电路消耗的总功率为__________W。若将L、L2与滑动变阻器R连接在如图乙所示的电路中，电源电压恒为24V，当开关S接1时，调节滑片，使滑动变阻器的电功率是L1的2倍，L1的电功率为P1；当开关S接2时，调节滑片，使滑动变阻器的电功率是L2的3倍，L2的电功率为P2，则 =__________
9.（2022湖南岳阳）如图，电源电压不变，定值电阻R1=20Ω，小灯泡L标有“8V 4W”字样（灯丝电阻不变），电流表量程为0~3A。当只闭合开关S，滑动变阻器R2的滑片P从b端滑动到某一位置时，变阻器连入电路中的阻值减小了16Ω，电流表示数增大了0.2A，此时小灯泡恰好正常发光。在保证电路安全的情况下，都正确且无漏选的一组是（ ）
（3）滑片移动过程中，当电压表V1示数由U1变为U2时，电流表示数增加了ΔI，请你推导出定值电阻的电功率变化量ΔP的数学表达式（用U1、U2和ΔI表示）。
17.(2022金华)学习小组开展“测量小灯泡的功率”实验，实验电路如图甲，绘制出小灯泡的I-U关系曲线如图乙，已知小灯泡的额定电压为3.8V，电源电压恒为6V。
7.（2022荆州）如图所示的电路中，电源电压恒为18V，纯电阻用电器R1标有“10V 4W”字样，滑动变阻器R2的规格为“200Ω 1A”，电流表的量程为0~0.6A，电压表的量程为0~15V。在保证各电路元件安全使用的情况下，下列说法正确的是（ ）
A. 电流表示数的最小值为0.08A
B. 电压表的示数变化范围为0~15V
电压U/V
1.0
1.6
2.0
2.4
3.0
电流I/A
0.10
0.18
0.26
0.30
图乙为第2次实验电流表的示数，读数为_______A；
（3）老师看完数据后，发现有一次数据不是实际测量得到的，请你分析它是第_______次的数据，判断的依据是_______；
（4）利用剩余四次实验数据，算出待测电阻的阻值为_______Ω（结果保留整数）；本实验多次测量的目的是_______。
1.（2022永州）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向左滑动的过程中，下列判断正确的是（ ）
A．电压表示数变小
B．灯泡变亮
C．电流表示数变小
D．电压表的示数与电流表的示数的比值变小
2.（2022齐齐哈尔）如图所示，闭合开关S，向右调节滑动变阻器的滑片P，忽略温度对灯丝电阻的影响，下列说法正确的是（ ）
15.（2022辽宁本溪铁岭辽阳）如图甲所示，电源电压为5V，电流表量程为0~0.6A，电压表量程为0~15V。在保证所有元件安全 情况下，只闭合开关S、S1，最大范围移动滑动变阻器滑片，绘制出电流表示数与电压表示数关系的图像，如图乙所示。只闭合开关S、S2，最大范围移动滑动变阻器滑片，绘制出电压表示数与滑动变阻器R2接入电路中阻值关系的图像，如图丙所示。滑动变阻器R1的最大阻值为______Ω，灯泡的额定功率为______W，以上两种情况，电路最大功率为______W。
A. 只闭合S1时，向左移动滑片，A示数变大，V2示数变大
B. 只闭合S1时，向左移动滑片，V2示数变化量的绝对值与A示数变化量的比值不变
C. 只闭合S1时，向右移动滑片，R2两端的电压变化量的绝对值与R3两端的电压变化量相等
D. 闭合S1、S2时，移动滑片，在保证电路安全的情况下，电路消耗的最大功率为3.6W

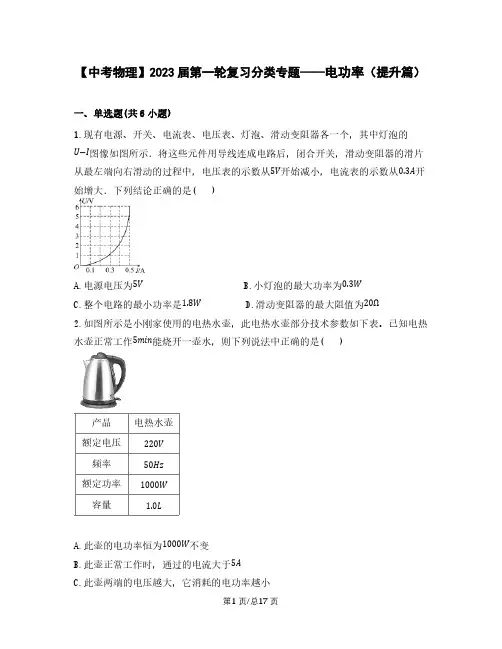

【中考物理】2023届第一轮复习分类专题——电功率(提升篇)含解析
【中考物理】2023届第一轮复习分类专题——电功率（提升篇）一、单选题(共6小题)1.现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U−I图像如图所示．将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片5V0.3A从最左端向右滑动的过程中，电压表的示数从开始减小，电流表的示数从开始增大．下列结论正确的是( )5V0.3WA.电源电压为B.小灯泡的最大功率为1.8W20ΩC.整个电路的最小功率是D.滑动变阻器的最大阻值为2.如图所示是小刚家使用的电热水壶，此电热水壶部分技术参数如下表。
已知电热5min水壶正常工作能烧开一壶水，则下列说法中正确的是( )产品电热水壶额定电压220V频率50Hz额定功率1000W容量 1.0L1000WA.此壶的电功率恒为不变B.此壶正常工作时，通过的电流大于5AC.此壶两端的电压越大，它消耗的电功率越小D.此壶正常工作烧开一壶水，电流产生的热量为3×105JR20W3.如图，当滑动变阻器接入电路电阻的阻值为时，其消耗的功率是；当接入2R电路电阻的阻值为时，其消耗的功率应该( )10W10W10WA.大于B.等于C.小于D.都有可能"220V100W110V4.将的灯泡接入的电路中，灯泡的实际功率是( )12.5W25W50W100WA. B. C. D.R1R22S5.如图所示，滑动变阻器的最大阻值是定值电阻的倍，开关闭合后，滑动变95阻器的滑片从中点向左和向右滑动相同距离，两次电路中总功率之比为∶，则两次滑动变阻器的功率之比为( )21313254A.∶B.∶C.∶D.∶4A6.某用电器正常工作时通过的电流大约为，该用电器可能是（ ）A.手机B.空调C.计算器D.节能灯二、填空题(共2小题)S7.如图所示电路电源电压不变，闭合开关，移动滑动变阻器的滑片至某位置，定R0 2.5W R010W值电阻消耗的功率为；再次移动滑片至另一位置，消耗的功率为，电5V U=V 压表的示数为。
2023年中考物理专题《电功率》练习含答案解析
第十八章 电功率（解析版）知识点1：电能 电功1、电功：电流所做的功叫电功，电功的符号是W 。
电功的实际：电流做功的过程，实际上就是电能转化为其他形式的能的过程。
2、电功的单位：焦耳（焦，J ），电功的常用单位是度，即：千瓦时（kW·h ）1度=1kw.h ＝3．6×106J（2）对于纯电阻电路（只有电能转化为内能的电路）可推导出：RtI t R U W 22==①串联电路：2121R R W W =； ②并联电路：1221R RW W =；③在任何情况下，在一定时间所做的总功n W W W W ⋅⋅⋅++=21。
6、电功的测量（1）电能表：测量用户用电器在某一段时间内所做电功（某一段时间内消耗电能）的仪器。
知识点回顾知识导航（2）电能表上“220V 、5A 、3000R/kW·h”等字样，分别表示：电能表额定电压是220V ；允许通过的最大电流是5A ；每消耗一度电，电能表转盘转3000转。
（3）读数时：①最后一位有红色标记的数字表示小数点后一位；②电能表前后两次读数之差，就是这段时间内用电的度数。
电能表以千瓦时为单位知识点2：电功率2、电功率公式：tWUI P ==（适用于所有电路）； 利用tWP =计算时单位要统一：（1）如果W 用焦、t 用秒，则P 的单位是瓦；（2）如果W 用千瓦时、t 用小时，则P 的单位是千瓦。
3、对于纯电阻电路推导公式：RU R I P 22==。
（1）串联电路中2121R R P P =；（2）并联电路中：1221R R P P =；（3）无论用电器串联或并联，计算总功率常用公式P=P 1+P 2+…P n 。
5、实验分析：（1）小灯泡的发光情况由它的实际功率决定，实际功率越大，灯泡越亮；故障现象故障原因闭合开关，灯泡不亮，电压表、电流表有示数①滑动变阻器接成定值电阻 ②电源电压太低闭合开关，灯泡不亮，电压表、电流表无示数①电源、电流表、开关或滑动变阻器损坏②接线柱接触不良 ③连接导线断裂灯泡不亮闭合开关，灯泡不亮，电流表几乎无示数，电压表指针明显偏转①灯泡的灯丝断了或灯座与灯泡接触不良②电流表和电压表的位置互换了电流表与电压表的指针向没有刻度的方向偏转电流表和电压表的“﹢”“－”接线柱接反了电流表与电压表的指针偏转角度很小①电表的量程都选择过大 ②电源电压过低电表问题电表的指针超过最大刻度①量程选择过小 ②电路中出现短路滑动变阻器的滑片滑动时，电表示数及灯泡的亮度无变化滑动变阻器连接错误，没有遵循“一上一下”的接线原则，使滑动变阻器接成了定值电阻无论怎样调节滑动变阻器，电压表示数总小于灯泡的额定电压电源电压过低滑动变阻器问题闭合开关瞬间，灯泡发出强光后立即熄灭，电流表指针偏转后又回到零刻度线处，电压表仍有示数灯泡两端电压过高，滑动变阻器的滑片没有置于阻值最大位置知识点4：焦耳定律1、焦耳定律：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。

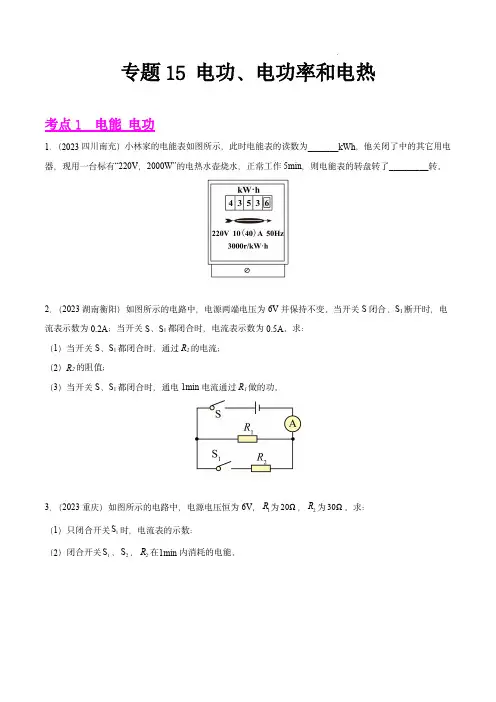

2023年中考物理真题分项汇编(全国通用)：专题15 电功、电功率和电热(第01期)(原卷版)
专题15电功、电功率和电热考点1电能电功1．（2023四川南充）小林家的电能表如图所示，此时电能表的读数为_______kWh，他关闭了中的其它用电器，现用一台标有“220V，2000W”的电热水壶烧水，正常工作5min，则电能表的转盘转了_________转。
2．（2023湖南衡阳）如图所示的电路中，电源两端电压为6V并保持不变。
当开关S闭合、S1断开时，电流表示数为0.2A；当开关S、S1都闭合时，电流表示数为0.5A。
求：（1）当开关S、S1都闭合时，通过R2的电流；（2）R2的阻值；（3）当开关S、S1都闭合时，通电1min电流通过R1做的功。
3．（2023重庆）如图所示的电路中，电源电压恒为6V，1R为20Ω，2R为30Ω。
求：（1）只闭合开关1S时，电流表的示数：（2）闭合开关1S、2S，2R在1min内消耗的电能。
4．（2023天津）额定功率为1000W 的电热水壶正常工作时，把质量为1kg 的水从10℃加热到100℃，用时420s ，已知34.210J/(kg C)c 水，求：（1）水吸收的热量；（2）电热水壶的效率。
5．（2023重庆）如图所示的电路中，电源电压恒为2V ，R 1的阻值为10Ω，R 2的阻值为20Ω，闭合开关S 。
求：（1）通过R 1的电流；（2）通电50s ，R 2消耗的电能。
考点2电功率6．（2023四川泸州）物理学是一门以观察和实验为基础的学科。
下列关于生活中一些物理量的估测，最切合实际的是（）A ．中学生手掌的宽度约10cmB ．中学生配戴的眼镜重约10NC ．人体感觉最舒适的环境温度约37℃D ．便携式手持电风扇的功率约100W7．（2023四川成都）下列估测的数据中，最符合实际的是（）A ．一节干电池的电压约为1.5VB．一个电热水壶的加热功率约为10WC．一台电视机正常工作的电流约为10AD．一盏台灯工作2小时消耗电能约为5kW h8．（2023山东临沂）将一只“6V3W”的小灯泡与一个阻值为12 的电阻串联后接到12V的电源上，闭合开关后，小灯泡的实际功率（）A．大于3W B．等于3W C．小于3W D．无法确定9．（2023湖北荆州）如图甲所示的电路中，电源电压恒定，闭合开关S，将滑动变阻器的滑片P从最右端滑至灯泡正常发光的位置，两电压表示数与电流表示数变化的关系图像如图乙所示，则下列说法正确的是（）A．a曲线表示电压表V1示数与电流表示数变化的关系图像B．电源电压为8VC．灯泡正常发光时滑动变阻器连入电路的阻值为40ΩD．灯泡的额定功率为3.5W10．（2023湖南岳阳）如图，电源电压为18V，小灯泡规格为“10V，10W”且不考虑灯丝电阻随温度变化，R1为定值电阻。
2023年中考物理分类复习-电能和电功率专题
1.下列单个用电器正常工作时，相同时间内耗电量最小的是（ ）
A．电饭煲B．电暖器C．小台灯D．电热水器
2.将“ ”的灯泡 和“ ”的灯泡 ，串联在220V的电源上，组成闭合电路 设灯丝电阻不变 ，则下列说法正确的是
A. 灯泡 比灯泡 亮
B. 灯泡 比灯泡 亮
C. 两灯泡的总功率大于40W
D. 两灯泡的实际功率都变为其额定功率的一半
21.如图所示，甲乙两个透明容器中密封着等量的空气，通电一段时间后________（选填“甲”或“乙”）容器连接的U形管液面高度差较大，实验表明：电流通过导体产生的热量跟________（选填“电流”或“电阻”）的大小有关；当电流为0.2A时，通电10s甲容器中的电阻产生的热量是________J。
22.某小灯泡的额定电压为2.5V，图1是测量该灯泡额定功率的实验电路。
（1）请用笔画线代替导线，将电压表正确接入电路。
（2）闭合开关前，应将滑动变阻器的滑片移至最端（选填“左”或“右”）。
（3）当电压表示数调至2.5V时，电流表示数如图2所示，小灯泡的额定功率为W。
（4）用图3所示电路来测量另一只额定电压为4V的小灯泡的额定功率。
（2）定值电阻R阻值，以及它的电功率。
25.图甲是最大功率为1000W的电煎锅，它分为高、中、低三挡。图乙是其简化电路图，S为总开关，S0为调挡开关，转动S0可将开关调至1、2、3位置。R1、R2、R3为发热电阻且阻值相等。求：
（1）电煎锅的中挡电功率；
（2）将电煎锅调至中挡煎制食物时，3分钟可将50g食物从4℃加热至139℃，电煎锅加热食物的效率。【食物的比热容取4.0×103J/（kg ℃）】
④___________，断开开关S2，闭合开关S、S1，电流表的示数恰好为0.24A；
2024年中考物理复习专题：电功率(含答案)
2024年中考物理复习专题：电功率一、选择题1．下列家用电器正常工作20min消耗电能最多的是（ ）A．电风扇B．日光灯C．电视机D．电饭煲2．如图所示的电路中，电源电压保持不变，R1为滑动变阻器，R2为定值电阻。
闭合开关S后，滑片从最左端向右移动到中点的过程中，下列说法正确的是（ ）A．电流表A1的示数变大，电流表A2的示数变B．电压表V的示数与电流表A1的示数的比值变大C．电压表V的示数不变，电流表A2的示数不变D．电路中总功率变小3．甲、乙两个白炽灯，甲标有“6V 9W”，乙标有“3V 9W”，下列说法正确的是（ ）A．都正常工作时，它们的实际功率不同B．都正常工作时，因为甲的额定电压高于乙的，所以甲更亮一些C．都正常工作时，甲的电阻大于乙的电阻D．都正常工作时，甲中的电流大于乙中的电流4．电源电压3V保持不变，把标有“3V 3W”的灯L1和标有“3V 1.5W”的灯L2按如图的方式连接，当开关S闭合后，则下列说法中正确的是（ ）A．灯L1消耗的实际功率是3W B．灯L2消耗的实际功率是1.5WC．两灯消耗的总功率是1W D．电压表的示数与电源电压之比是1：25．如图是电饭锅工作原理的简化电路图，电饭锅有两挡，分别是高温挡煮饭和饭煮熟后的保温挡，S1为挡位自动控制开关，R 0和R 均为电热丝。
下列说法正确的是（ ）A ．S 1闭合时是保温挡B ．工作时，R 0的发热功率比R 的发热功率大C ．R 0和R 的串联接法比并联接法，功率更大D ．R 0的阻值比R 的阻值大得多6．如图所示电路中，电源电压不变，R 1为定值电阻，R 2为滑动变阻器.闭合开关S ，R 2的滑片Ρ在某一端点时，两表的示数分别为0.2A 和3V ；移动滑片Ρ到某位置的过程中，两表的示数分别变化了0.3A 和1.5V 。
下列说法中正确的是 （ ）A ．电源电压为4.5VB ．R 2的最大阻值为20ΩC ．电路消耗的总功率最小时，R 1与R 2接入电路的阻值之比为3：1D ．电流表示数为0.4A 时，R 1与R 2消耗的功率之比为1：17．如图甲所示的电路中，电源两端电压保持不变，闭合开关S ，在滑动变阻器的滑片P 从右端移动到左端的过程中，读出相应的电流表和电压表的示数，记录实验数据。
2023年物理中考真题分类---电学计算题(含解析)
2023年中考题分类---电学计算1、（2023湖南常德）在图甲所示电路中，电源电压保持不变，电阻R1的阻值为30Ω，闭合开关S，两电流表的指针均指在表盘正中位置如图乙所示。
（1）求电源电压U；（2）求电阻R2的功率；（3）现用电阻R替换原来的两个电阻中的一个，发现替换前后只有一个电流表的示数发生了变化，且电路的总功率变化了1.2W。
求电阻R的阻值（结果保留1位小数）。
答案：（1）9V；（2）10.8W；（3）6.8Ω或8.4Ω解析：解：由图甲可知，两电阻并联，电流表A1测通过R1的电流，电流表A2测干路电流；（1）由并联电路的电流特点可知，干路电流大于支路电流，A2的示数应大于A1的示数，因此A2选用大量程，A1选用小量程，由图乙可知，A1的分度值为0.02A，示数为0.3A，A2的分度值为0.1A，示数为1.5A，由并联电路的电压特点和欧姆定律可知，电源电压U＝U2＝U1＝I1R1＝0.3A×30Ω＝9V（2）由并联的电流特点可知，通过R2的电流I2＝I﹣I1＝1.5A﹣0.3A＝1.2A则电阻R2的功率P2＝U2I2＝9V×1.2A＝10.8W（3）由于替换前后只有一个电流表的示数发生了变化，由并联电路的特点可知，此时无论更换哪个电阻，干路电流一定会发生变化，则A1的示数不能发生变化，因此被替换的电阻为R2，通过R1的电流不变；原来电路的总功率P＝UI＝9V×1.5A＝13.5W则更换后电路的总功率P'＝P+ΔP＝13.5W+1.2W＝14.7W或P″＝P﹣ΔP＝13.5W﹣1.2W＝12.3W当P'＝14.7W时，由P＝UI可知，干路电流'14.7W 49'A 9V 30P I U ===由并联电路的电流特点可知，此时通过R 的电流R 1494'A 0.3A A 303I I I =-=-=由欧姆定律可知，电阻R 的阻值R 9V 6.8Ω4A 3U R I ==≈当P″＝12.3W 时，干路电流''12.3W 41''A 9V 30P I U ===此时通过R 的电流R 14116'''A 0.3A A 3015I I I =-=-=电阻R 的阻值R 9V '8.4Ω16'A 15U R I ==≈因此电阻R 的阻值为6.8Ω或8.4Ω。
2023年中考物理三轮复习：电能 电功率(附答案解析)
2023年中考物理三轮复习：电能电功率
一．选择题（共12小题）
1．（2023•长春一模）下列用电器中，利用电流热效应工作的是（）
A．电风扇B．电饭锅C．电视机D．电磁起重机
）
2．（2023•坪山区模拟）如图是小明设计的家庭电路图，对此分析下列错误的是（
A．保险盒接法错误，保险盒应该安装在火线上
B．两孔插座接法错误，其左端导线应该接在零线上
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则
D．将一盏台灯刚接入该三孔插座时，保险丝烧断，可能由于台灯插头短路3．（2023•长春一模）生活中，我们应“珍爱生命，规范用电”。
下列说法正确的是（）A．高大建筑物上不需要安装避雷针
B．发现有人触电，应先立即切断电源
C．使用绝缘皮破损的插头
D．空气开关“跳闸”一定是发生了短路
4．（2023•九台区模拟）用豆浆机做豆浆时，能闻到浓浓的豆浆香味，关于它的说法不正确的是（）
A．能闻到豆浆的香味是扩散现象
B．豆浆机打浆时是电能转化为机械能
C．豆浆机可以和电磁炉、热水壶等用电器同时插在同一插线板上
D．豆浆机工作时加热和打浆交替工作，说明加热器和电动机是并联5．（2023•滨海新区模拟）下列说法正确的是（）
A．“千瓦时”是电功率的单位
B．一节铅蓄电池的电压为2V
C．家用空调的功率约为10W
D．电能表是用来计量电功率的
第1页（共31页）。
2023年中考物理真题分项汇编(全国通用)：专题15 电功、电功率和电热(第02期)(解析版)
专题15电功、电功率和电热考点1电能电功1．（2023湖南株洲）给电动车充电，计算它充满电后储存电能的公式是（）A ．W =UItB ．W =I 2RtC ．2U W RtD ．W =Fs【答案】A【解析】给电动车充电，计算它充满电后储存电能的公式是W =UIt =UQ ，即等于电池上标有的电压U 与电池的容量Q 之积，而W =Fs 是计算机械功的公式。
故A 符合题意，BCD 不符合题意。
故选A 。
2．（2023山东滨州）如图所示，电源电压恒定不变，定值电阻1R 的阻值为10Ω。
闭合开关，电流表A 的示数为0.5A ，A 1的示数为0.3A ，则电源电压为V ，定值电阻2R在1min 内消耗的电能为J 。
【答案】336【解析】[1]由电路图可知，S 闭合，R 1、R 2并联，电流表A l 测电阻R 1的支路电流，电流表A 测干路电流。
因并联电路中各支路两端电压相等且等于电源电压，所以由UI R＝可得，电源电压为1110.3A 10Ω3VU U I R [2]因并联电路中，干路电流等于各支路电流之和，所以通过电阻R 2的电流为210.5A 0.3A 0.2A A I I I ，由R UI＝得，R 2的阻值为223V 15Ω0.2A U R I ＝＝，根据W =UIt 得，R 2在1min 内消耗的电能为W =UI 2t =3V×0.2A×60s=36J3．（2023山东烟台）如图甲所示，电源电压恒定不变，1R 的阻值为10 ，图乙是小灯泡L 的电流与电压关系的图像。
当只闭合12S S 、时，电压表示数为2V ，通过小灯泡的电流为A ，电源电压为V ；当只闭合23S S 、时，电压表示数为4V ，电路在1min 内消耗的电能为J 。
【答案】0.68384【解析】[1]如电路图甲所示，当只闭合12S S 、时，灯泡与R 1串联，电压表测灯泡两端电压，电压表示数为2V ，如图乙所示，当小灯泡电压为2V 时，通过电路的电流为0.6A 。
2023年中考物理真题分项汇编(全国通用)：专题15 电功、电功率和电热(第03期)(解析版)
专题15电功、电功率和电热考点1电能电功1．（2023·湖南邵阳）为了纪念著名的物理学家欧姆，用他的名字作为单位的物理量是（）A ．电阻B ．电压C ．电功D ．电流【答案】A【解析】A ．电阻的单位是欧姆，是为了纪念欧姆而以其名字命名的，故A 符合题意；B ．为了纪念伏特，以他的名字为电压的单位，故B 不符合题意。
C ．电功的单位是焦耳，故C 不符合题意。
D ．为了纪念物理学家安培，以他的名字作为电流的单位，符号是A ，故D 不符合题意。
故选A 。
2．（2023·山东济宁）下列物理量的单位换算不正确的是（）A ．长度：31mm 10mB ．质量：31t 10gC ．电流：61A 10μAD ．电功：61kW h 3.610J 【答案】B【解析】A ．因为1m 1000mm ，所以31mm 10m ，故A 正确，不符合题意；B ．由质量的单位换算可知，31t 10kg ，故B 错误，符合题意；C ．因为361A 10mA 10μA ，故C 正确，不符合题意；D ．由电功单位换算可知1kW·h=3.6×106J ，故D 正确，不符合题意。
故选B 。
3．（2023·黑龙江齐齐哈尔）将电能输送到几百千米之外的用户，在输电线上会有能量的损耗，这主要是由于电流的效应引起的。
某段输电线路的总电阻为0.5Ω，输送电流为100A ，每输电1min ，这段线路便会损耗J 的电能。
【答案】热5310 【解析】[1]由于输电线有电阻，电流通过导体一部分电能转化为内能，造成电能的损耗，这种现象叫电流的热效应。
[2]根据焦耳定律可得，这段电路损耗的电能为 225100A 0.5Ω160s 310J Q I Rt4．（2023·辽宁丹东）如图所示是某品牌电热锅的简化电路，R 1、R 2均为发热电阻。
电热锅工作时，通过开关S 1和S 2实现低温、中温和高温的挡位控制，已知低温挡电阻R 1=110Ω，中温挡功率为880W ；求：（1）电热锅低温挡工作时的电功率；（2）电热锅中温挡工作时的电流；（3）使用电热锅高温挡将质量为2kg 的水从20℃加热到75℃所用的时间。
【中考物理】2023届第一轮复习分类专题—电功率(基础篇)含解析
【中考物理】2023届第一轮复习分类专题—电功率（基础篇）一、单选题(共9小题)S P a1.如图所示的电路中，电源电压不变，开关闭合，滑动变阻器滑片在端时，电2.4A12V P R1P1流表的示数为，电压表的示数为；滑片移动到中点时，的电功率为；P R1P'1P1P'1=259P滑片移到b端时，的电功率为，且∶∶。
则滑片在中点和在b端R2时，的电功率之比为( )12532592518A.∶B.∶C.∶D.∶2.观察下列家用电器的铭牌，它们的正常工作电流从小到大排列顺序正确的是( )A.电风扇、电视机、空调机、电热水器B.电视机、电风扇、电热水器、空调机C.空调机、电热水器、电视机、电风扇D.电风扇、电视机、电热水器、空调机3.如图所示是小峰家中的电能表，小峰通过表盘信息得出下列一些结论，正确的是( )A.家中用电器的总功率不能超过550WB.电能表示数为13625kW·ℎ1min50C.家里只有微波炉工作时，电能表在内转了转，微波炉此时的电功率为1×103WD.这个电能表的标定电流是5A1500W4.有两个额定电压相同的电热水壶甲和乙，甲的额定功率为，乙的额定功率1200W为。
两个电热水壶都正常工作时，下列说法中正确的是( )A.电流通过两个电热水壶做功一样快B.甲电热水壶两端的电压较高C.通过甲电热水壶的电流较大D.电流通过甲电热水壶做功较多12V60W24V30W5.小明用标有“”的汽车灯甲和标有“”的汽车灯乙做实验，关于这两个汽车灯的比较，下列说法中正确的是( )A.甲灯的额定功率一定小于乙灯的额定功率B.甲灯的实际功率一定小于乙灯的实际功率C.甲灯和乙灯均正常工作时，甲灯消耗的电能一定比乙灯少D.甲灯和乙灯均正常工作，且消耗相同的电能，甲灯工作的时间比乙灯短6.小明学习了滑动变阻器的知识后，决定将自己的台灯改为调光式，于是他买了“1W2kΩPZ220−60 ”的电位器一个，装在了台灯（灯泡为“”）上，一开灯，确实能调光，但电位器一会儿就冒起烟了，吓得他赶快扯下了插头．分析他失败的原因是（ ）A.因为一开灯能调光，说明电位器规格正确，主要是电位器的质量低劣B.电位器的额定功率偏小C.电位器的额定功率偏大20kΩD.电位器电阻偏小，应换用的7.下图所示的几种用电器工作时，以电能转化为内能为应用目的是( )A. B.C. D.8.在“测量小灯泡的电功率”的实验中，关于滑动变阻器的作用，下列说法中错误的是( )A.保护电路B.调节小灯泡两端的电压C.多次测量取平均值减小误差D.测出小灯泡在不同电压下的电功率4A9.某用电器正常工作时通过的电流大约为，该用电器可能是( )A.节能灯B.电脑C.电饭锅D.手电筒二、填空题(共10小题)10.小许家的电能表如图所示，由表上铭牌可知，他家同时使用的用电器的总功率W不能超过；他发现，家里只使用洗衣机（其它用电器都关闭）时，电能表1040J在分钟里刚好转圈，从而测量出他家洗衣机消耗的电能为．11.小明家的电能表如图所示，家中同时工作的用电器的总功率不能超W3min5过．当小明家只有一盏电灯工作时，内转盘正好转过圈，则该电灯消J W耗的电能是，它的电功率为．220 V100 WΩ12.一个白炽灯泡铭牌上标有“”字样，则这盏灯的灯丝电阻为。
