常用电子仪器仪表
安全性能综合测试仪功能 菜单
进入功能表示开机过程结束，功能菜单界面如图 4-2-3 所示。
用↑键和↓键可选择各子菜单。在测试仪功能菜单界面下，选“开始测试”项可开始 进行测试，选“选测试组”项可改变当前测试组，选“设置 XX 组”项可设置当前测试组参 数，选“设置仪器”项可设置仪器，选“补偿测试”可进行测试线归零。
注意：在仪器有高压输出及空载的 情况下，严禁与接线端直接短路， 否则会发生危险及烧坏本仪器
安全性能综合测试仪
功能：耐压测试、接地电阻测试、功率测试、泄漏电流测试、启动测试 、绝缘电阻测试。
安全性能综合测试仪面板说明
（1）电源开关：控制主机系统电源的通断。 （2）液晶显示屏：显示设置和测量信息。 （3）合格指示灯：指示测量结果合格（绿色） 。 （4）测试指示灯：指示仪器正在测试中（黄色） 。 （5）报警指示灯：指示测量结果不合格（红色） 。 （6）启动键：按此键直接启动当前组的测试。 （7） 停止键：按此键直接停止当前组的测试；按此键也可以退出设置状态，返回功能 菜单（主菜单，即待机状态） 。 （8）方向键：通常用于控制光标移动的方向，在参数设置界面下，↑ ↓键用于调节 参数的增减或功能的切换。 （9）功能键：在设置状态下可改变增减的步幅。当选配打印机时，测试完成后按此键 打印测试结果。 （10）取消键：按此键即退出设置状态，返回功能菜单（主菜单，即待机状态） （11）确认键：在设置状态下按此键保存设置参数；功能菜单下，当光标位于“补偿测 试”选项时，按此键进行补偿测试。 （12）键锁键：保留功能。
示波器
注意：刻度读数以最粗的棱为准； 三个相应的小旋钮要右旋到底；
X轴扫描速度
显示通道 选择
稳定波形
ch1
ch2
输出信号 （1通道）
Y轴灵敏度
耦合方式 AC/GND/DC
示波器
示波器
功能：显示外接信号波形（可以 同时显示两路信号）。
使用步骤： 1 信号接入示波器通道； 2 根据接入通道选择显示通道； 3 耦合方式先选GND定扫描基线， 再根据信号选择AC或DC； 4 调节Y轴灵敏度和X轴扫描速度 使屏幕波形大小、周期合适； 5 若不稳定，调节稳定波形旋钮；
注意：打开电源后，要按一下 复位按钮，否则可能发生直接 启动或报警
泄漏电流测试仪
泄漏电流测试仪
泄漏电流测试仪
功能：测试电压、时间、泄漏 电流同时显示，相位自动转换， 合格/不合格声光报警，击穿 保护等功能。
使用步骤： 1按下电源开关使仪器处于开机状态 2用后面板的测试连接线连接 好被测体，此时测试灯需熄灭 并使仪器接地良好 3设定泄漏电流预置值。 4选择测试工作电压，调节电压 调节旋钮使测试电压。 5将定时开关置为关， 按下启动测试灯亮，切换相位开关， 泄漏电流表分别显示泄漏电流值
万用表
万用表
万用表
功能：可以测量交流电压、直流 电流、交流电流、直流电流、电阻、 电容、三极管放大倍数等
使用步骤：1电阻测量将红色测试 棒插入“VΩmA”插孔黑色测试棒插 入“COM”插孔 2将功能量程开关置于所需的Ω量程 位置，将表笔并接到被测电阻上， 从显示器上读取测量结果
注意：每测试一个数据必須归零一 次，测交流电时不要选错量程，否 则会烧坏万用表
发热盘断开温度测试仪
测试参数设置：首先按功能键SET键不放2秒钟进入菜单，▲键进入菜单项 的设置值，用◀键、▲键调整要设置的值。 5、测试模式的操作：先把产品插头插座上，按产品开关启动，显示功率时 候在按仪器绿色启动开关，热电偶探头与被检测产品发热盘中心位置表面上 测试。测试完成后热电偶自动弹起来。 注意事项： 1、仪器必须可靠接地； 2、检查仪器各个部分的螺丝是否拧紧 3、产品测试完成小心发热盘烫伤
振动测试仪
震动测试仪
震动测试仪
功能：正弦波、调频、扫频、 可程式、倍频、对数、时间控制
使用步骤： 1 将被测物固定在测试台上。 2 开启电源，在根据所要测试的 物品，选择测试时间，在根据被测 物选择相对应的振动幅度。 4待确认好后按下起动按钮，开始 测试。并记录测试过程相关现象。
注意：当仪器出现不良时应立即停 止使用
注意： 示波器只显示外接信号波形； 本身不产生信号；
电容耐压测试仪
电容耐压测试仪
电容耐压测试仪
功能：漏电流、电压、时间同时 显示、 漏电流、测试时间连续 设定、 自动放电、充电功能、 配遥控专用测试盒
使用步骤： 1开启电源，设置电流在10mA， 操作时间在60S 2设置被测电容耐压的三倍 3将被测电容引脚插入电压输出 插座内，且接触良好； 4记录此时的耐压值和漏电电流值。
常用电子仪器仪表
电子仪器仪表的使用与维护
变频变压稳压电源
变频变压稳压电源
变频变压稳压电源
功能： 自我保护功能，输出短路， 过流，过载，功率器件过热内部 保护电路均会自动切断输出
使用步骤： 1接上电源，打开电源开关，约10 秒钟左右，此时机器处于待机状态。 2 预置状态：设置产品测试量程。 3 运行状态 ：机器处于待机状态时， 按启动键即进入运行状态。 4 按停止键：电源停止输出， 返回待机状态。 5 在待机状态下，关断电源开关， 机器停止工作
多路温度测试仪
多路温度测试仪
多路温度测试仪
功能：具有定点、巡检功能， 可定时打印多路温度数据。
使用步骤： 1 打开仪器电源开关，待预热 大约5分钟后按要求进行设定 2 将热电偶的探头贴在被测 物体的表面或放入被测液体内部 3 屏幕显示被测温度， 温度稳定时间约5秒， 4按打印键定时打印输出
注意：被测物体温度不能超过量程 的温度否则会损坏通道热电偶
游标卡尺
游标卡尺
游标卡尺
功能： 0-200mm以下规格的长尺 具有测量外径、内径、深度三种 功能
使用步骤： 1 松开尺框上固紧螺钉，桥准零位， 向后移动外测量爪，使两个外测量 爪之间距离大于被测物体 2 看游标尺的零刻度与主尺的那条 刻度线对准，以此读出数值
注意：游标卡尺是比较精密的测量 工具，要轻拿轻放，不得碰撞或跌 落地下。
注意：机器在运行状态时，输出 端子有交流电压输出，严禁人体 触及带电体部位，谨防触电
接地电阻测试仪
接地电阻测试仪
接地电阻测试仪
功能：自动清零功能， 电流、 电阻、时间同时显示。适用于 各种电器接地电阻的测试
使用步骤： 1打开电源仪器初始化显示 ； 2 设置电阻值为0·1欧，报警设置 为有效，调节电流调节旋钮至10A （确认检验25A）； 3对产品的检验：将接地电阻仪 的测试端一头接地极另一头接 产品易触及金属部件。 4按按钮测试读出电阻读值并记录。
安全性能综合测试仪功能 菜单
在功能菜单界面下，按↑键或↓键将光标移到“选测 试组”项，如图 4-4-1 所示；然后
按←键或→键选择测试组，共 30 组（01~30） ， 按确认键，选定所选组别。
在功能菜单下，选择“设置 XX 组”项，按确认键，进入设置测试组界面。
安全性能综合测试仪功能 菜单
注意：在测试时,人体不要接触仪 器和测试之产品,以免漏电流而电击
交直流电源
交直流电源
交直流电源
功能:有限流量保护和短路保护功能
使用步骤： 1确定输入电压是或为本机电压相符. 打幵电源开关 2检查其输出线边接是或正常， 选择交直流开关，确认所在 测试产品的电压是（DC12V） 在接电进行测试。；
注意：检查电源输入、输出
直流稳压电源
功能：有限流量保护和短路保护功能
使用步骤： 1按下电源开关开启； 2调节旋扭,分別为电流(CURRENT) 调节旋扭,电压(VOLTAGE)调节旋扭, 3 .三個接线端分別为,黑色(负极), 绿色接地端,紅色(正极）
注意：检查电源输入、 输出端有无短路现象
千分尺使用方法
千分尺使用方法
千分尺使用方法
千分尺校对
千分尺维护和保养
数字电桥(LCR)
数字电桥(LCR)
数字电桥(LCR)
功能：1测量参数，R电阻;L电感; C电容;值;D值 2测量频率，100Hz或1KHz
使用步骤： 1 1 打开仪器电源开关，待预热大 约5分钟后，进行正常测量 2 根据 被测元件的要求选择 相应的测量条件；
注意：当测量条件或是测量环境 发生变化时，则应该重新清零
注意：在接地电阻测试时, 人体不要接触仪器和测试产品。
耐压测试仪
耐压测试仪
耐压测试仪
功能：漏电流、测试时间连续设 定，不合格声光报警。
使用步骤： 1设定漏电流测试所需值 ； 2选择电流量程档 ； 3调节所需漏电流报警值； 4将接地端夹在电源插头的接地极 上，高压棒打开高压分别触于电源 插头的L N两极上， 5按按钮测试读出电阻读值并记录。
每次进入设置界面，光标位于第一行行首。在每一行行首，按↑键或↓键可以循环选择 “接地” 、 “绝缘” 、 “耐压” 、 “泄漏” 、 “功率” 、 “启动” 、 “直耐” 功能或空行，每项所对应的参数亦随之变化。用←键或→键移动光标选择待设定的参 数，用↑键或↓键增减参数设定值，用功能键改变增减的步幅，+/-1,10,100,1000 分别 表示加减 1，10,100,1000。当光标移至行首（行尾）时，用←键（→键）换行，光 标将转到上一行（或下一行）行首。每一测试组最多可以设置 8 个测试项， 如果只 想测某一项或几项， 将其它行设置为空行即可。按确认键，保存该组设置，返回功能 菜单；按取消键，放弃设置，返回功能菜单。 注意事项： 1、仪器必须可靠接地； 2、仪器开关机时，均不得连接有被测设备； 3、非指定人员，不得对仪器参数进行更改。
实验五常用电子仪器仪表的使用
实验五常用电子仪器仪表的使用1、示波器测量前的调节与准备。
模拟示波器一般在测量之前首先打开电源开关，按照表1所示正确调节和设置各旋钮，使得屏幕上能看到两条亮度适中、清晰的扫描线，然后再将探头接入测试点。
数字示波器在测量之前要调出两条扫描线还是比较简单的，只要按一下“AUTOSET”按键即可，关键是如何根据测量要求设置菜单变量，表2是示波器面板上各个菜单设置情况。
2、机内标准信号测量将机内的标准方波信号输入到CH1通道，用示波器测量这个信号，将波形画在坐标纸上，测量数据记录到表3中并分析讨论（峰峰值和周期要按所列格式记录）。
用数字示波器测量电压峰峰值、高电平、低电平、周期时必须用三种方法：第一种方法是直接使用面板上的“MEASURE”按钮，然后在显示屏上读数；第二种方法是先读出波形垂直所占格数或水平所占格数，然后用“格数×倍率（V/DIV，S/DIV）”方式计算相应电压或时间；第三种方法是用游标来测量。
如果是模拟示波器，只用第二种方法即可。
实验技巧：1）用“格数×倍率（V/DIV，S/DIV）”方式测量信号高、低电平时的步骤：输入信号从某个通道输入后，首先将该通道的耦合方式拨到GND位置，在屏幕上会显示一条扫描基线，该扫描基线代表0V电压的位置，调节上下位移旋钮使基线固定于某个标尺上，记住该位置。
然后将耦合方式调节到DC耦合，屏幕上显示脉冲信号，参考标尺读出高、低电平等电压值。
注意耦合方式由GND调至DC后，上下位移旋钮不可再调。
2）用数字示波器测量电压时，注意面板上探头设置的倍率，实际测量值是读数除以探头倍率。
3）探头检测示波器的探头线接入波形以后，一般要将示波器面板上的部分旋钮作相应调整，比如根据被测信号电压大小调节CH1、CH2电压灵敏度旋钮，根据被测信号频率大小调节扫描速率等等。
但如果出现的仍然是扫描线，最常见的是示波器的探头和连接电缆损坏，此时应首先检查探头。
探头故障绝大部分出现在学生使用中操作不当造成地线接触不良或断开。
模电实验一 常用电子仪器使用
LCD显示屏
模式功能键
旋钮
手柄USB接口
方向键
图形/文本键
电源开关
波形选择区 菜单操作键
输出/输出控键 数字键盘区 输出
设置正弦波
当前操作 用用键键频盘盘率设设读置置数偏幅频移值率量输出波形 参数类型
幅值 偏移量
输出正弦波
正弦波：频率：25KHz，幅值:80mV，偏移量：20mV
设置方波
设置占空比
电源区
接插件板 (实验板)
双路直流 信号源
变压/整流/滤 波实验区
电位器组
集成运放 实验区
分立元件电 路实验区
串联稳压电 路实验区
集成稳压 实验区
功率放大 实验区
二 、 实验内容
1.常用电子仪器使用
(1) 用万用表测量稳压电源的输出电压
稳压电源的输出电压/V
+6
+15
+12
－12
数字（或指针）式万用表
电子技术实验中测量仪器连接图
1.数字万用表
1.1 功能
测量：直流电压 交流电压 直流电流 交流电流 电阻 二极管 三极管。 1.2 使用 1. 测量对象旋钮位置选择。 2 .量程选择 3.测试笔的接法 4.读数 5.注意事项
1.信号发生器
初识前面板
要获得按键或支菜持单打按印键、的进上行下海文量帮存助储信息，按下并按住该键
模电实验室注意事项：
1.凭学生证，按预约信息的编号就坐。 2.带预习报告。 2.验完成后，关闭所用仪器电源开关（尤 其是万用表）、把仪器放好， 3.交回所领元件，把用过的导线拉直并扭 到一起，放入抽屉内。 4.整理好抽屉等老师检查后方可离开。 5.清理个人周围卫生。
电工与电子技术实验指导-第一章-常用电工电子仪表仪器的使用优选全文
1. 1万用表
(3)合理选择量程。 (4)测量较大电流时，应先断开电源然后再撤表笔。 5.注意事项 (1)测量过程中不得换挡。 (2)读数时，应三点成一线(眼睛、指针及指针在刻度中的影
子)。 (3)根据被测对象，正确读取标度尺上的数据。 (4)测量完毕应将转换开关置空挡、OFF挡或电压最高挡。
1.用途
上一页 下一页 返回
1. 1万用表
能精确地测量电流、电压、电阻等参量。 2.性能 DT一830万用表的主要性能指标见表1.1。 3.面板图 DT一830万用表面板结构图如图1. 2所示。 面板中各部分功能如下: (1)电源开关POWER。开关置于“ON”时，电源接通;
置于“OFF"时，电源断开。 (2)功能量程选择开关。完成测量功能和量程的选择。

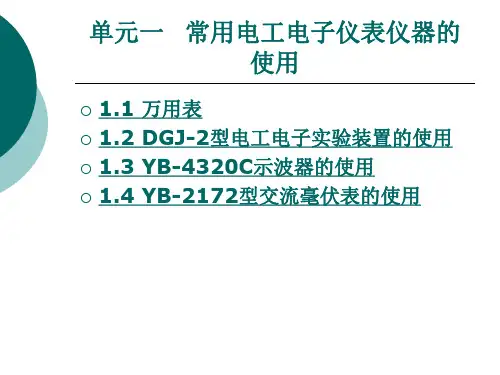

单元一 常用电工电子仪表仪器的 使用
1.1 万用表 1.2 DGJ-2型电工电子实验装置的使用 1.3 YB-4320C示波器的使用 1.4 YB-2172型交流毫伏表的使用
1. 1万用表
万用表是一种多功能、多量程的便携式电测量仪表，是电工 中使用最频繁的仪表。常用的万用表有模拟式(指针式)和数 字式两种。一般万用表的测量种类有交直流电压、直流电流 和电流电阻等;有的万用表还能测量交流电流、电容、电感以 及三极管的电流放大系数等。
(4)检查线路通断。将功能量程选择开关拨到蜂鸣器位置， 红表笔接入“V·n”插孔，黑表笔接“COM"插孔，接通电源， 测量电阻，若被测线路电阻低，规定值(20+10 SZ)时，蜂 鸣器发出声音，表示线路是通的。
(5)测量二极管。将功能量程选择开关拨到二极管挡，红表 笔插入“V·n”插孔，黑表笔插入“COM"插孔，然后接通电 源，即可进行测量。测量时，红表笔接二极管正极，黑表笔 接二极管负极为正偏，两表笔的开路电压为2. 8 V(典型值)， 测试电流为1+0. 5 mA。当二极管正向接入时，锗管应显 示0. 150 ~ 0. 300V；硅管应显示0. 550 ~0. 700 V , 若显示超量程符号，表示二极管内部断路，显示全零表示二 极管内部短路(红表笔接内部电源的正极、黑表笔接内部负极， 与指针式表相反)。
常用电子仪器仪表介绍
上一页 下一页 返回
项目一模拟电子仪器仪表
2.面板结构图及各部件的功能 BT3CA型频率特性测试仪面板结构图如图2-11所示 BT3 CA型频率特性测试仪面板部件功能见表2-9
上一页 下一页 返回
项目一模拟电子仪器仪表
2.函数信号发生器的面板结构及各按钮(键)的功能 不同生产厂商生产的函数信号发生器有不同的外观形状，以
SG1645型功率函数信号发生器为例，说明函数信号发生器的结构和 各按钮的功能。面板结构图如图2一9所示。
七、高频信号发生器
信号发生器类型很多，按频率和波段可分为低频、高频、脉冲信 号发生器等。在电子整机产品装调中，高频信号发生器使用较多。下 面以ZN1060型高频信号发生器为例，说明其性能和使用方法。
上一页 下一页 返回
项目一模拟电子仪器仪表
2.面板装置及面板控制件作用 SG1731直流稳压、稳流电源面板装置如图2- 4所示，其控制件作
用见表2-3 3.使用万法
(1)作为双路可调电源独立使用若将该直流稳压电源作为双路可调电源 独立使用时，应将电源工作方式开关13和14都置于弹起位置，并有下 列3种选用方式: ①双路独立电压源方式。 ②双路独立电流源方式 ③双路可调电源串联使用方式。
上一页 下一页 返回
项目一模拟电子仪器仪表
1. CA8020A示波器特点 (1)交替扫描扩展功能可同时观察扫描扩展和未被扩展的波形，实现双 踪四线显示 (2)峰值自动同步功能可在多数情况下，无须调节电平旋钮就能获得同 步波形，是比较先进的功能。 (3)释抑控制功能可以方便地观察多重复周期的双重波形 (4)具有电视信号同步功能 (5)交替触发功能可以观察两个频率不相关的信号波形
常用电子仪器仪表
常用电子仪器仪表一、 万用表万用表实际上是一种三用表，它可测量交直流电压V 、直流电流I 和电阻Ω。
一般普通万用表的电流档量程仅能测量直流电流，而有些较高级的万用表还有交流电流档，可用来检测交流电流。
检测阻值时，应将万用表的量程档放在电阻档，比如说检查电阻值小于10Ω、100Ω、1k Ω、10k Ω、100k Ω和1M Ω的电阻时，应当分别将量程放在R ×1、R ×10、R ×100、R ×1k 和R ×10k 档，只样才能精确的测量。
检测直流电压时，应将万用表的量程档放在直流电压档，比如说检查电压值小于0.1V 、0.5V 、2.5V 、10V 、50V 、250V 和1kV 的电压时，应当分别将量程放在0.1V 、0.5V 、2.5V 、10V 、50V 、250V 和1kV 档进行测量。
检测交流电压时，应将万用表的量程档放在交流电压档，比如说检查交流电压值小于10V 、50V 、250V 、和1kV 电压时，应当分别将量程放在10V 、50V 、250V 和1kV 档进行测量。
检测直流电流时，应将万用表的量程档放在直流电流档，比如说检查电流值小于5mA 、50 mA 、500 mA 和10 A 的电流时，应当分别将量程放在5mA 、50 mA 、500 mA 和10 A 档进行测量。
以上是使用中必须严格要求的，否则会损坏万用表。
表中的COM 插座是公共端，应插入黑表棒，也是我们常说的负极。
表中的V ΩmA 插座是测量正极，应插入红表棒，也是我们常说的正极。
表中的10A 插座是直流电流10安培档的专用端。
由于万用表的表头是利用电磁偏转原理，因此它显示是非线性的。
为此我们人为的利用标准表头进行对照，而后画出其各档的刻度。
为了减小非线性的误差，我们将表头的刻度中心作为基准点来校准，尽可能使用万用表面板刻度的中间三分之一进行检测，以便能更好地达到精确测量。
常用电子仪器仪表实验报告广东工业大学
广东工业大学实验报告实验一常用电子仪器仪表实验目的：1．初步掌握示波器的使用方法。
2．初步掌握函数发生器的使用方法。
3．初步交流毫伏表的使用方法。
仪器与设备：函数信号发生器，示波器，交流毫伏表。
实验原理：在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流亳伏表及频率计等。
它们和万用电表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。
实验内容：观查信号(1)打开示波器电源开关，设探头衰减系数为1×;(2)将示波器CH1或CH2探头与被观测点连接;(3)按下CH1(或2)MENU按钮，显示CH1菜单，屏幕处显示CH1字符;(4)按下“自动设置”按钮，屏幕显示波形。
1.波形信号的产生和观察将信号发生器和示波器按图连接，注意两仪器共地。
分别从信号发生器产生1kHz、Vp-p 100mV的正弦波，10kHz、Vp-p 5V的方波，由示波器接收并显示。
注意正确使用信号发生器的衰减按钮，正确调节示波器，得到稳定波形。
数据处理：电压值的读取:当Y轴垂直灵敏度旋钮(V/DIV）选择为0.2V/DIV，波形在Y轴上显示为5格时，则该电压的峰峰值Upp为:Upp= 0.2×5=1 (v)正弦波有效值为Upp/(2sqrt2)方波有效值为Upp/2(2)周期及频率的读取:当X轴扫描时间旋钮（T/DIV）选择为0.2ms/DIV，一个周期的波形在X轴上显示为5格时，则该电压的周期及频率分别为T=0.2×5=1 (ms) ; f=1/T。
(3）Measure直测:采集到波形后，点击MEASURE按钮，在屏幕右侧的自定义测量区调出峰峰值和周期的选项。
2.将信号发生器和示波器按图4.1.9连接，注意三个仪器共地。
(3)从信号发生器产生1kHz、Vp-p 10V的正弦波，同时送到示波器和交流毫伏表，从示波器观察波形，要求调出几个完整波形，并测量数据;并用交流毫伏表测量电压有效值，注意设定其量程。
实验一：常用电子仪器仪表的使用
实验一常用电子仪器仪表的使用练习
一、实验目的
1. 使学生掌握XC4320A双踪示波器，XST—6B模拟、数字实验装置和XSD—1实验多用数字毫伏表，面板各旋钮的作用及正确的使用方法。
2. 掌握使用示波器观察波形、测量被测信号周期、频率和幅值
的方表—1 常用仪器仪表的使用
法。
二、实验使用仪器仪表
1. XC4320A双踪示波器一台
2. XST—6B模拟、数字实验装置一台
3. XSD—1实验多用数字毫伏表一台
4. 500型万用表一块
5. 连接线若干
三、实验内容
1. 仪器的连接见（图—1）注意：三个仪器的公共端要连接在一
起。
2. 开启XST—6B模拟、数字实验装置、XSD—1实验多用数字
毫伏表和XC4320A双踪示波器的电源开关。
按下函数信号发生器的正弦信号输出按扭和XST—6B模拟、数字实验装置的数字频率计置于“内显”，调节函数信号源的输出细调和频率调节开关是函数信号源所产生的正弦信号和频率（用数字毫伏表监测正弦信号的数值）分别以表一所示，使示波器显示2~3周期稳定、清晰、亮度适中的正弦波形并分别用示波器的扫描速度开关（t/div）和Y轴灵敏度开关（v/div）计算其频率和幅值。
与频率计和毫伏表所指示的值进行比较，分析产生误差的原因。
五、实验总结
1. 理各项实验记录填写表一。
2.用示波器观察波形时，要达到如下要求，应调节那些旋钮？
（1）波形清晰；（2）亮度适中；（3）波形稳定；（4）移动波形位置；（5）改变波形的个数；（6）改变波形的高度；
3. 认真填写实验报告。
精选测试组入职培训基础教程常用仪器仪表的使用
3、示波器/DPO4054
（22）垂直位置。旋转此按钮可调整相 应的波形的垂直位置，按“精细”可以 进行更小调整 （23）1、2、3、4。按这些按钮之一可 以显示波形或删除所显示的相应波形以 及访问垂直菜单 （24）垂直标度。旋转此按钮可以调整 相应波形的垂直标度因子（伏特/分度） （25）打印。按此按钮即使用在Utility 菜单选取择的打印机来打印屏幕图像 （26）电源开关 （27）USB2.0主机端口 （28）CompactFlash驱动器 （29） CompactFlash弹出按钮 （30）Save。保存当前参数和波形 （31）Default Setup。按此按钮可以将 示波器立即还原为默认设置 （33）Menu Off。按此按钮可以清除屏中显示的菜单
3、示波器/DPO4054
DPO4054数字荧光存储示波器
3、示波器/DPO4054
1、主要特点： ·500MHz带宽 ·4通道 ·所有通道上的取样速率 高达2.5 GS/s ·所有通道上样点的记录长度 均为10 M点 ·显示速率为35000个波形/秒 ·Wave Inspector控制功能，提供了前所未有的波
示波器可分为数字存贮示波器和模拟示波器。
3、示波器
1、模拟示波器：
它的工作方式是直接测量信号电压，并通过从左到右穿过示波器 屏幕的电子束在垂直方向描绘电压。。因示波器屏幕通常是阴极射线 管（CRT），限制着模拟示波器显示的频率范围，所以在频率非常低 的地方,信号呈现出明亮而缓慢移动的点，而很难分辨出波形,在高频 处，起局限作用的是CRT的写速度。当信号频率超过CRT的写速度时, 显示出来的过于暗淡，难于观察。模拟示波器的极限频率约为1GHz。
一、函数信号发生器/AFG3021
（7）显示[频率/周期/相位]功能表, 然后选取[频率]，此时便可改变频率 值。
常用电子仪器仪表的使用指南
第3章 常用电子仪器仪表的使用3.1 数字万用表3.1.1数字万用表的结构和工作原理数字万用表主要由液晶显示屏、模拟（A ）/数字（D ）转换器、电子计数器、转换开关等组成。
其测量过程如图3-1-1。
被测模拟量先由A/D 转换器转换成数字量，然后通过电子计数器计数，最后把测量结果用数字直接显示在显示屏上。
可见，数字万用表的核心部件是A/D 转换器。
目前，教学、科研领域使用的数字万用表大都以ICL7106、7107大规模集成电路为主芯片。
该芯片内部包含双斜积分A/D 转换器、显示锁存器、七段译码器、显示驱动器等。
双斜积分A/D 转换器的基本工作原理是在一个测量周期内用同一个积分器进行两次积分，将被测电压U X 转换成与其成正比的时间间隔，在此间隔内填充标准频率的时钟脉冲，用仪器记录的脉冲个数来反U X 的值。
3.1.2 VC98系列数字万用表操作面板简介VC98系列数字万用表具有321（1999）位自动极性显示功能。
该表以双斜积分A/D 转换器为核心，采用26mm 字高液晶（LCD ）显示屏，可用来测量交直流电压、电流，电阻，电容，二极管，三极管，通断测试，温度及频率等参数。
图3-1-2为其操作面板。
1.LCD 液晶显示屏：显示仪表测量的数值及单位。
2.POWER （电源）开关：用于开启、关闭万用表电源。
3.B/L （背光）开关：开启及关闭背光灯。
按下“B/L ”开关，背光灯亮，再次按下，背光取消。
4.旋钮开关：用于选择测量功能及量程。
5.C x （电容）测量插孔：用于放置被测电容。
6.20A 电流测量插孔：当被测电流大于200mA 而小于20A 时，应将红表笔插入此孔。
7.小于200mA 电流测量插孔：当被测电流小于200mA 时，应将红表笔插入此孔。
（公共地）：测量时插入黑表笔。
9.V （电压）/Ω（电阻）测量插孔：测量电压/电阻时插入红表笔。
10.刻度盘：共8个测量功能。
“Ω”为电阻测量功能，有7个量程档位；“DCV ”为直流电压测量功能，“ACV ”为交流电压测量功能，各有5个量程档位；“DCA ”为直流电流测量功12345图3-1-2 VC98系列数字万用表操作面板能，“ACA”为交流电流测量功能，各有6个量程档位；“F”为电容测量功能，有6个量程档位；“hFE”为三极管hFE值测量功能；似显示二极管的正向压降值，导通电阻＜70Ω时，内置蜂鸣器响。
《电子产品装配与调试》之常用仪器仪表使用PPT课件
使用示波器可以观察信号的波形、幅度、 在使用示波器时，需要注意选择合适的 频率等参数，帮助我们快速定位问题并 探头和量程，以保证测量结果的准确性 进行调试。例如，在调试音频电路时， 和可靠性。同时，要了解被测信号的性 示波器可以帮助我们检测音频信号的质 质和参数，以免损坏示波器或被测设备。
在使用逻辑分析仪时，需要注意选择合适的触发条件和采样率，以保证测量结果的准确性和 可靠性。同时，要了解被测电路的性质和参数，以免损坏逻辑分析仪或被测设备。
04
常用仪器仪表的维护与保养
常用仪器仪表的日常维护
每日检查
每天使用前应检查仪器仪表的外 观是否完好，电源线是否连接正 常，确保仪器仪表能够正常工作。
信号的频谱质量和干扰情况。
在使用频谱分析仪时，需要注意选择合适的量程和分辨率，以保证测量 结果的准确性和可靠性。同时，要了解被测信号的性质和参数，以免损 坏频谱分析仪或被测设备。
信号发生器在电子产品装配与调试中的应用
使用信号发生器可以帮助我们模拟各种信号并进行测 试，例如模拟音频信号、数字信号等。通过调整信号 发生器的参数，我们可以对电路进行测试和调整，提 高调试效率。
设置信号参数
根据测试需求，设置信号 发生器的频率、幅度和波 形等参数。
启动信号发生器
按下信号发生器的启动按 钮，产生测试信号。
连接输出信号
将信号发生器的输出电缆 连接到待测试的设备上， 进行信号传输和测试。
逻辑分析仪的使用方法
连接逻辑分析仪
01
将逻辑分析仪的探头连接到待测量的数字信号线上，然后将逻
连接频谱分析仪
将频谱分析仪的输入电缆连接到待测量的信号源上，然后将频谱 分析仪的电源线插入到电源插座中。
